Technische Daten
8-2
8
Kupplung:
Kupplungsbauart:
Fliehkraft-Automatik-Trockenkupplung
Kraftübertragung:
Primäruntersetzungsverhältnis:
(1.000)
Achsantrieb:
Zahnrad
Sekundäruntersetzungsverhältnis:
40/15 × 40/14 (7.619)
Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-Automatik
Fahrgestell:
Rahmenbauart:
Unterzugrahmen
Lenkkopfwinkel:
28.00 Grad
Nachlauf:
100 mm (3.9 in)
Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/70-15 M/C 56P(METZELER)-
56S(MICHELIN)
Hersteller/Typ:
METZELER / FEELFREE
Hersteller/Typ:
MICHELIN / CITYGRIP
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
140/70-14 M/C 68P(METZELER)-
68S(MICHELIN)
Hersteller/Typ:
METZELER / FEELFREE
Hersteller/Typ:
MICHELIN / CITYGRIP
Zuladung:
Max. Gesamtzuladung:
181 kg (399 lb) (YP250RA)
185 kg (408 lb) (YP250R)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)
Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)Vorn:
190 kPa (1.90 kgf/cm², 28 psi)
Hinten:
220 kPa (2.20 kgf/cm², 32 psi)
Zuladungsbedingung:
90–181 kg (198–399 lb) (YP250RA)
90–185 kg (198–408 lb) (YP250R)
Zuladungsbedingung:
90 kg - Max. Gesamtzuladung
Vorn:
210 kPa (2.10 kgf/cm², 30 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
Vorderrad:
Rad-Bauart:
Gussrad
Felgengröße:
15 x MT3.5
Hinterrad:
Rad-Bauart:
Gussrad
Felgengröße:
14 x MT3.75
Vorderradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
110 mm (4.3 in)
Hinterrad-Federung:
Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
U2DLG2G0.book Page 2 Friday, July 3, 2015 8:43 AM

Technische Daten
8-3
8
Federweg:
84 mm (3.3 in)
Elektrische Anlage:
Bordnetzspannung:
12 V
Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit
Permanentmagnet
Batterie:
Typ:
GT9B-4
Spannung, Kapazität:
12 V, 8.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung, Watt × Anzahl:
Scheinwerfer:
12 V, 55.0 W × 2
Bremslicht/Rücklicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 2 (YP250R,
YP250RA_AUT/BEL/CHE/CZE/DEU/DNK/
ESP/FRA/GLP/HUN/ITA/MTQ/NLD/NOR/
SVK/SWE)
Standlicht vorn:
LED (YP250RA_AUT/BEL/CHE/CZE/
DEU/DNK/ESP/FRA/GLP/HUN/ITA/MTQ/
NLD/NOR/SVK/SWE)
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Fernlicht-Kontrollleuchte:
LED
Blinker-Kontrollleuchte:
LED
Reserve-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
LED (YP250RA)
Sicherung:
Hauptsicherung:
30.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Kühlerlüftermotor-Sicherung:
7.5 A
Blinklicht- und Warnblinklichtsicherung:
10.0 A
ECU-Sicherung:
10.0 A
Sicherung des ABS-Kontrolleinheit:
10.0 A (YP250RA)
Sicherung des ABS-Motors:
30.0 A (YP250RA)
ABS-Magnetventilsicherung:
20.0 A (YP250RA)
Zusatzsicherung:
10.0 A
U2DLG2G0.book Page 3 Friday, July 3, 2015 8:43 AM

Verbraucherinformation
9-1
9
GAU40793

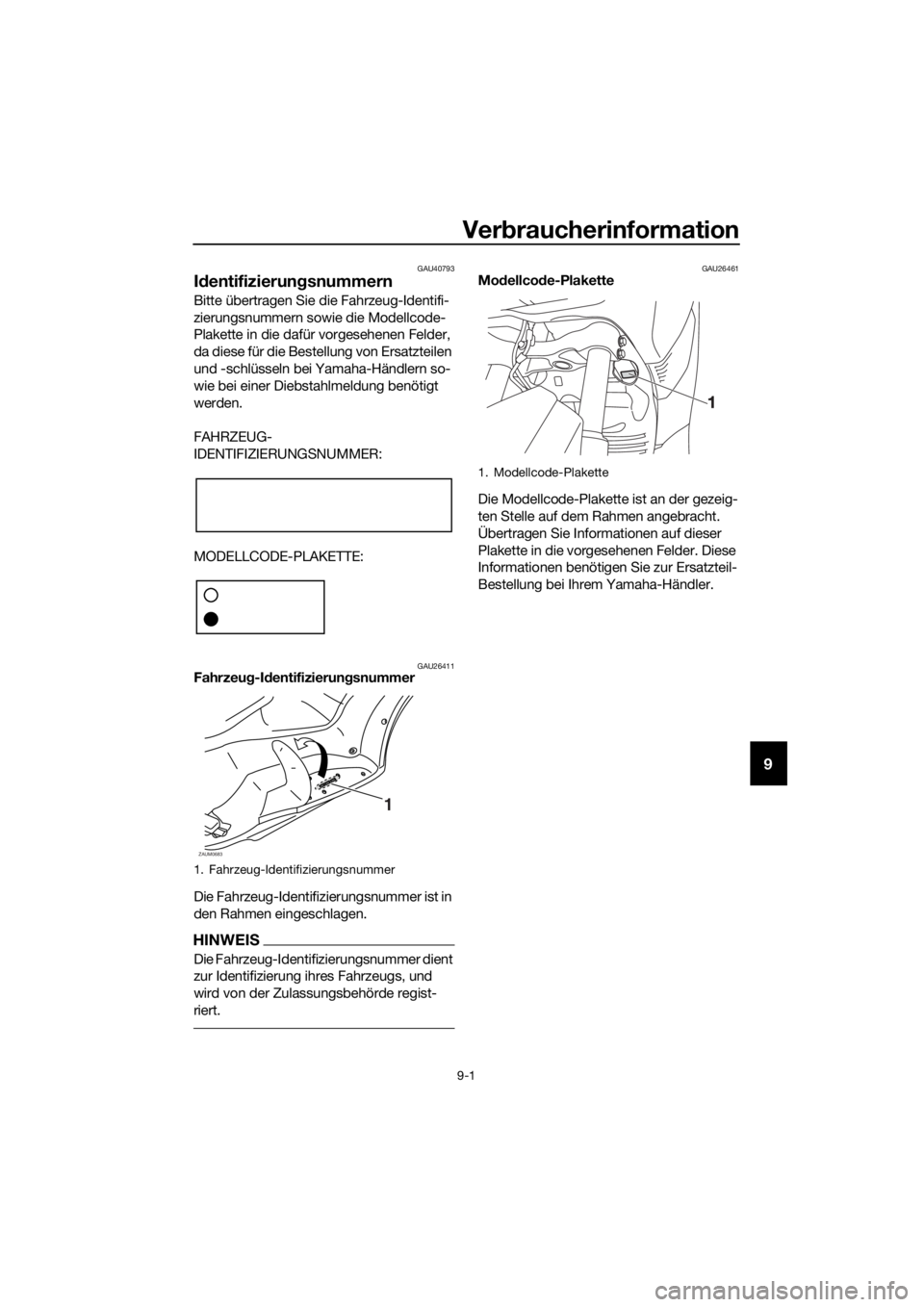

Identifizierungsnummern
