Periodiek onderhoud en afstelling
6-25
6
DAU45512
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.
WAARSCHUWING! Ondersteun de
machine zorgvuldig om omvallen
en mogelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiellagers
De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
ZAUM1128
U2DLD2D0.book Page 25 Friday, July 3, 2015 10:54 AM

Periodiek onderhoud en afstelling
6-26
6
DAU46345
Accu
De accu bevindt zich achter paneel C. (Zie
pagina 6-7.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, stevig vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden na-
bij accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
d
e buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opladen van een VRLA (Valve
Regulated Lead Acid)-accu is een speci-
ale acculader (met constante spanning)
vereist. Bij gebruik van een conventione-
le acculader raakt de accu beschadigd.
Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voordat u de accu verwij-
dert de sleutel naar “OFF” en haal
dan eerst de negatieve kabel en
daarna de positieve kabel los.
[DCA16303]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren. LET OP: Draai voordat u
de accu plaatst de sleutel naar
“OFF” en sluit vervolgens eerst de
positieve kabel en daarna de nega-
tieve kabel aan.

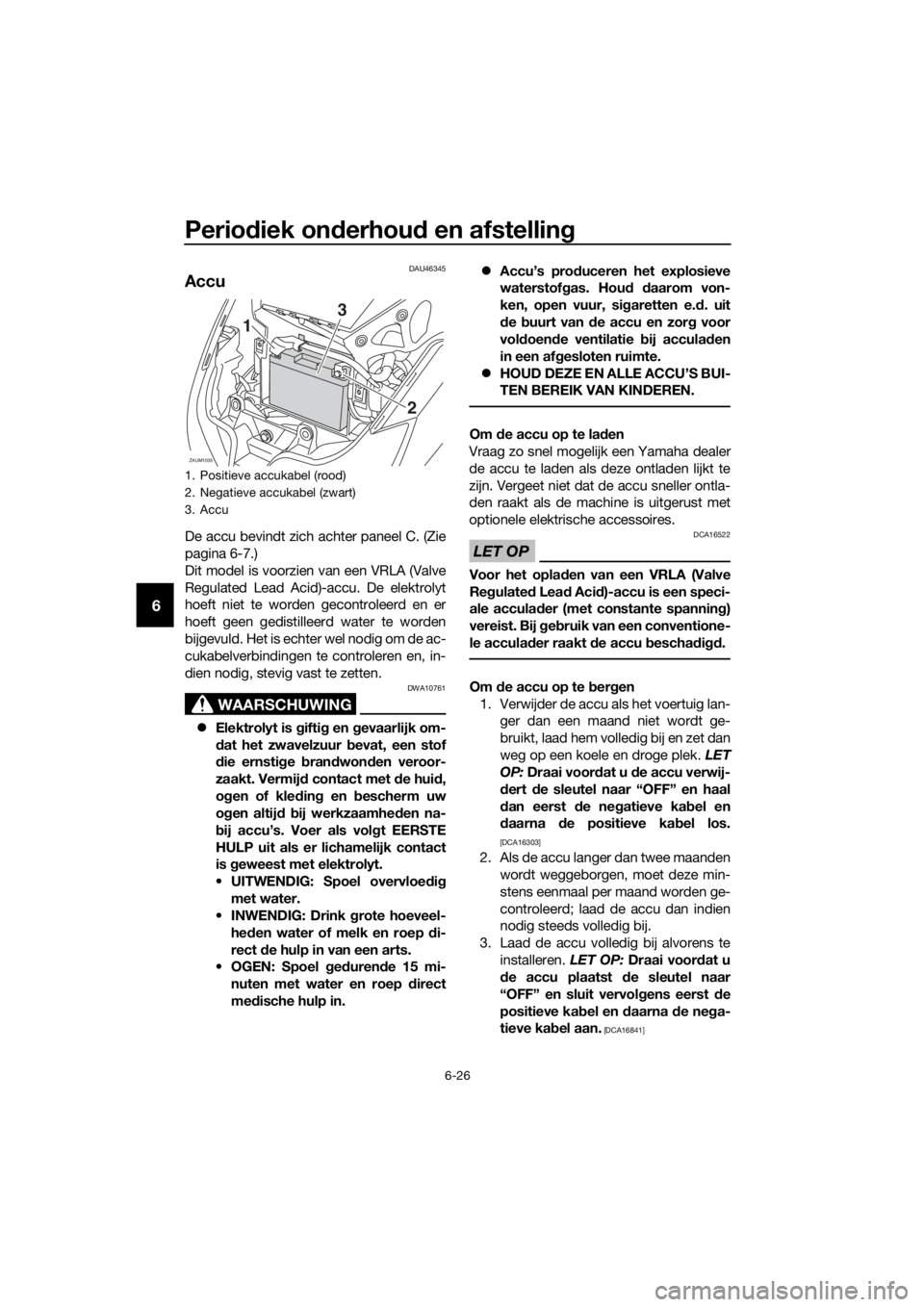

[DCA16841]
1. Positieve accukabel (rood)
2. Negatieve accukabel (zwart)
3. Accu
ZAUM1035
2
1
3
U2DLD2D0.book Page 26 Friday, July 3, 2015 10:54 AM

Periodiek onderhoud en afstelling
6-27
6
LET OP
DCA16531
Houd de accu steeds opgeladen. Stallen
van een ontladen accu kan leiden tot
permanente accuschade.
DAUM3093
De zekeringen vervangen
Het zekeringenkastje met de zekeringen
voor afzonderlijke circuits bevindt zich ach-
ter paneel B. (Zie pagina 6-7.)
OPMERKING
De hoofdzekering, die zich op een andere
en moeilijk bereikbare plaats bevindt, moet
door een Yamaha dealer worden vervan-
gen.
Vervang een zekering voor de afzonderlijke
circuits als volgt als deze is doorgebrand.
1.
schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Gebruik geen
zekeringen met een hogere ampe-
rage dan aanbevolen om ernstige
schade aan het elektrische systeem
en mogelijk brand te voorkomen.
[DWA15132]
OPMERKING
De boordgereedschapsset bevat een zeke-
ringentang. Gebruik de tang om een zeke-
ring te verwijderen en te plaatsen.

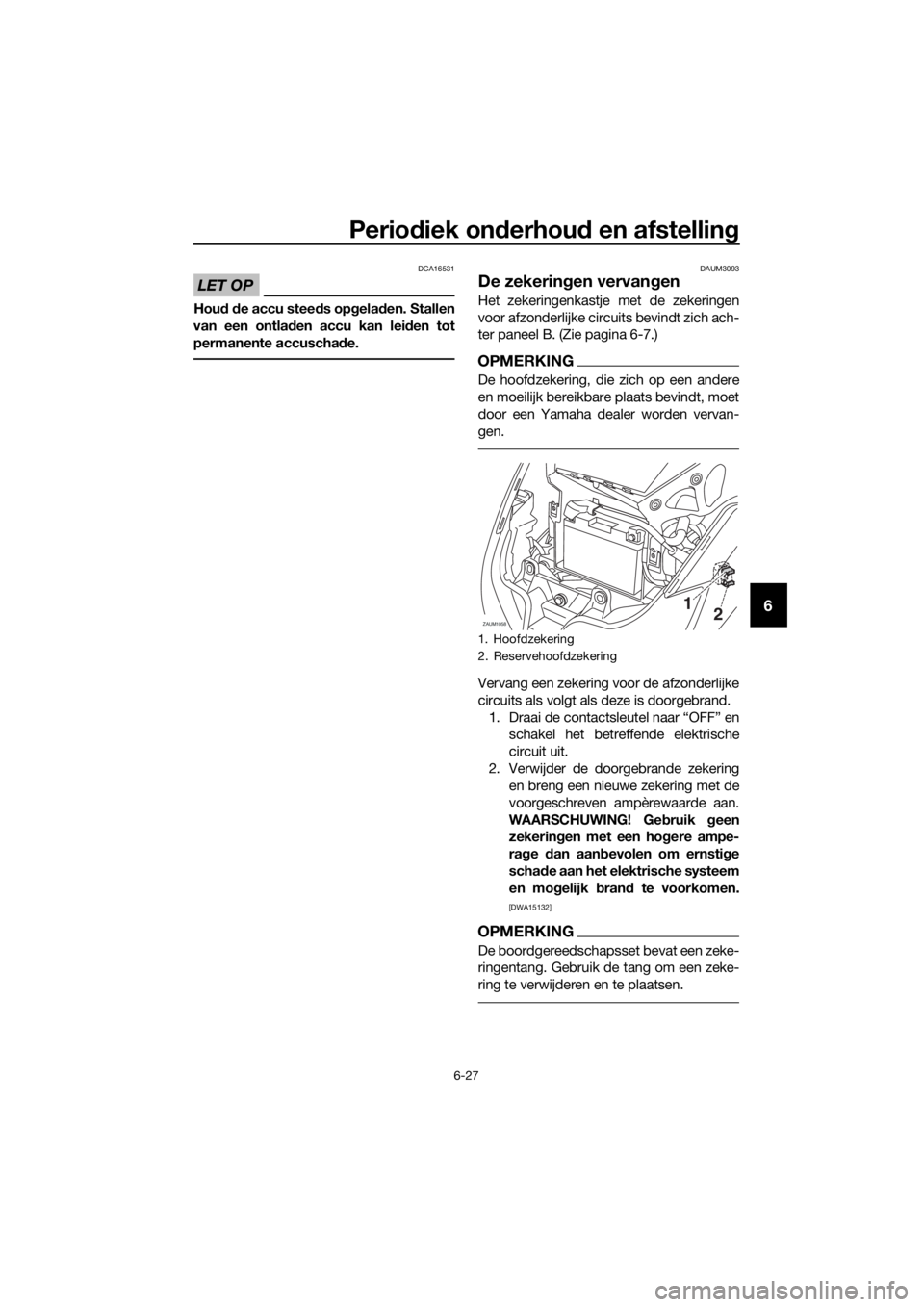

1. Hoofdzekering
2. Reservehoofdzekering
ZAUM1058112
U2DLD2D0.book Page 27 Friday, July 3, 2015 10:54 AM

Periodiek onderhoud en afstelling
6-28
6

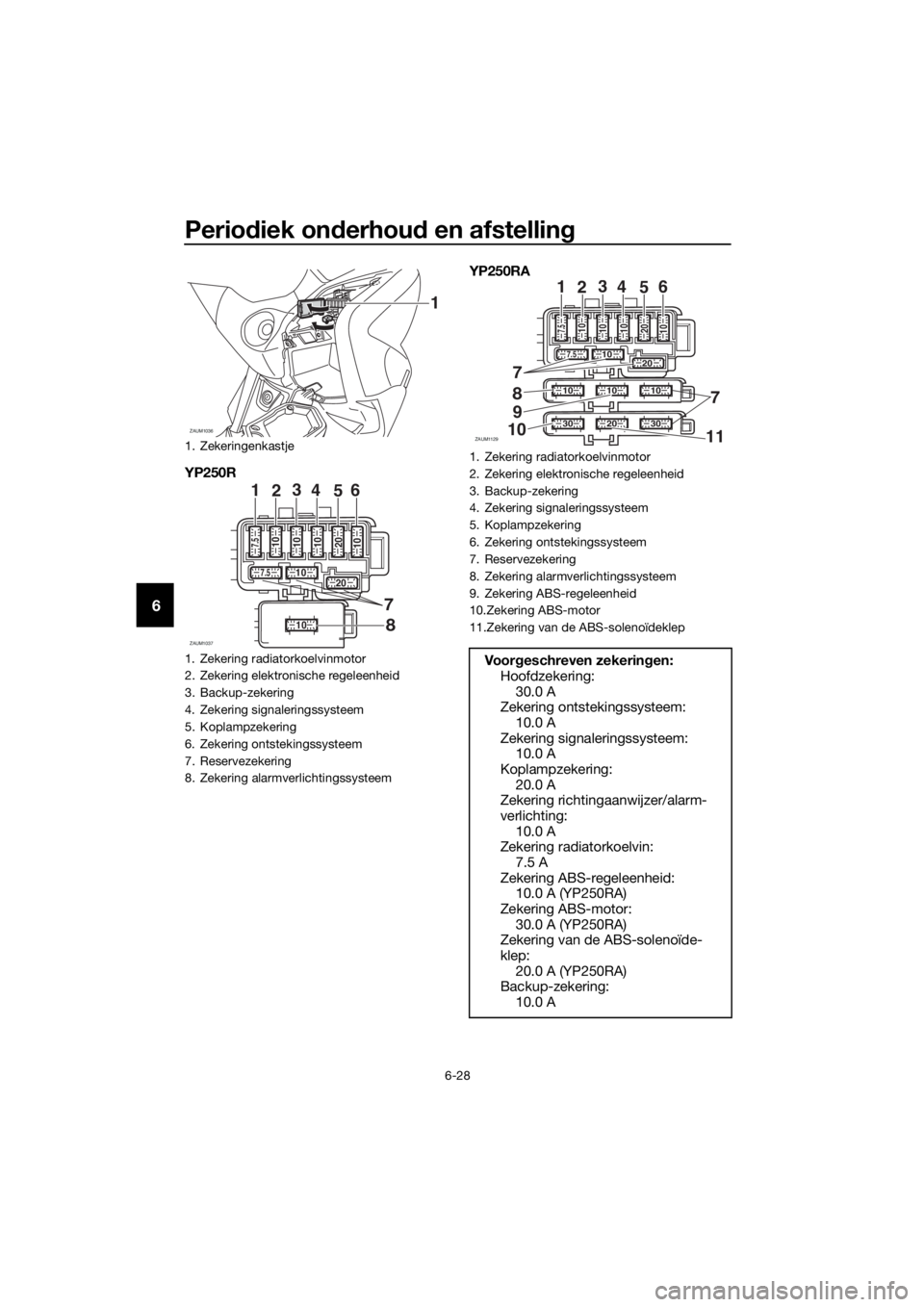

YP250RYP250RA
1. Zekeringenkastje
1. Zekering radiatorkoelvinmotor
2. Zekering elektronische regeleenheid
3. Backup-zekering
4. Zekering signaleringssysteem
5. Koplampzekering
6. Zekering ontstekingssysteem
7. Reservezekering
8. Zekering alarmverlichtingssysteem
ZAUM1036
1
ZAUM1037
7
123456
20 10
10
20
1010 10107.5
7.5
1. Zekering radiatorkoelvinmotor
2. Zekering elektronische regeleenheid
3. Backup-zekering
4. Zekering signaleringssysteem
5. Koplampzekering
6. Zekering ontstekingssysteem
7. Reservezekering
8. Zekering alarmverlichtingssysteem
9. Zekering ABS-regeleenheid
10.Zekering ABS-motor
11.Zekering van de ABS-solenoïdeklep
Voorgeschreven zekeringen:
Hoofdzekering:
30.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering signaleringssysteem:
10.0 A
Koplampzekering:
20.0 A
Zekering richtingaanwijzer/alarm-
verlichting:
10.0 A
Zekering radiatorkoelvin:
7.5 A
Zekering ABS-regeleenheid:
10.0 A (YP250RA)
Zekering ABS-motor:
30.0 A (YP250RA)
Zekering van de ABS-solenoïde-
klep:
20.0 A (YP250RA)
Backup-zekering:
10.0 A
ZAUM1129
101010
203030
7
7
11
123
4
56
20 10
20
1010 10107.5
7.5
9
10
U2DLD2D0.book Page 28 Friday, July 3, 2015 10:54 AM

Periodiek onderhoud en afstelling
6-29
6
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische
circuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.DAU34242
Koplampgloeilamp vervangen
De koplampen op dit model hebben halo-
geen gloeilampen. Als een koplampgloei-
lamp is doorgebrand, laat deze dan door
een Yamaha dealer vervangen en laat in-
dien nodig de koplamplichtbundel afstel-
len.
U2DLD2D0.book Page 29 Friday, July 3, 2015 10:54 AM

Periodiek onderhoud en afstelling
6-30
6
DAUM3680
Parkeerlichten
Deze machine is voorzien van twee par-
keerlichten. Afhankelijk van het model kun-
nen de parkeerlichten van het
gloeilamptype of het LED-type zijn.
Als het parkeerlicht niet gaat branden,
vraag dan een Yamaha dealer om het elek-
trische circuit te controleren en de lamp in-
dien nodig te vervangen.
DAU24182
Achterlicht/remlichtunit
Dit model is uitgerust met een LED-type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
U2DLD2D0.book Page 30 Friday, July 3, 2015 10:54 AM

Periodiek onderhoud en afstelling
6-31
6
DAU39881
Voorste richtingaanwijzer
Als een voorste richtingaanwijzer niet gaat
branden, vraag dan een Yamaha dealer het
betreffende elektrisch circuit te testen of
vervang de gloeilamp.
DAUM3062
Gloeilamp achterste richtingaan-
wijzer vervangen

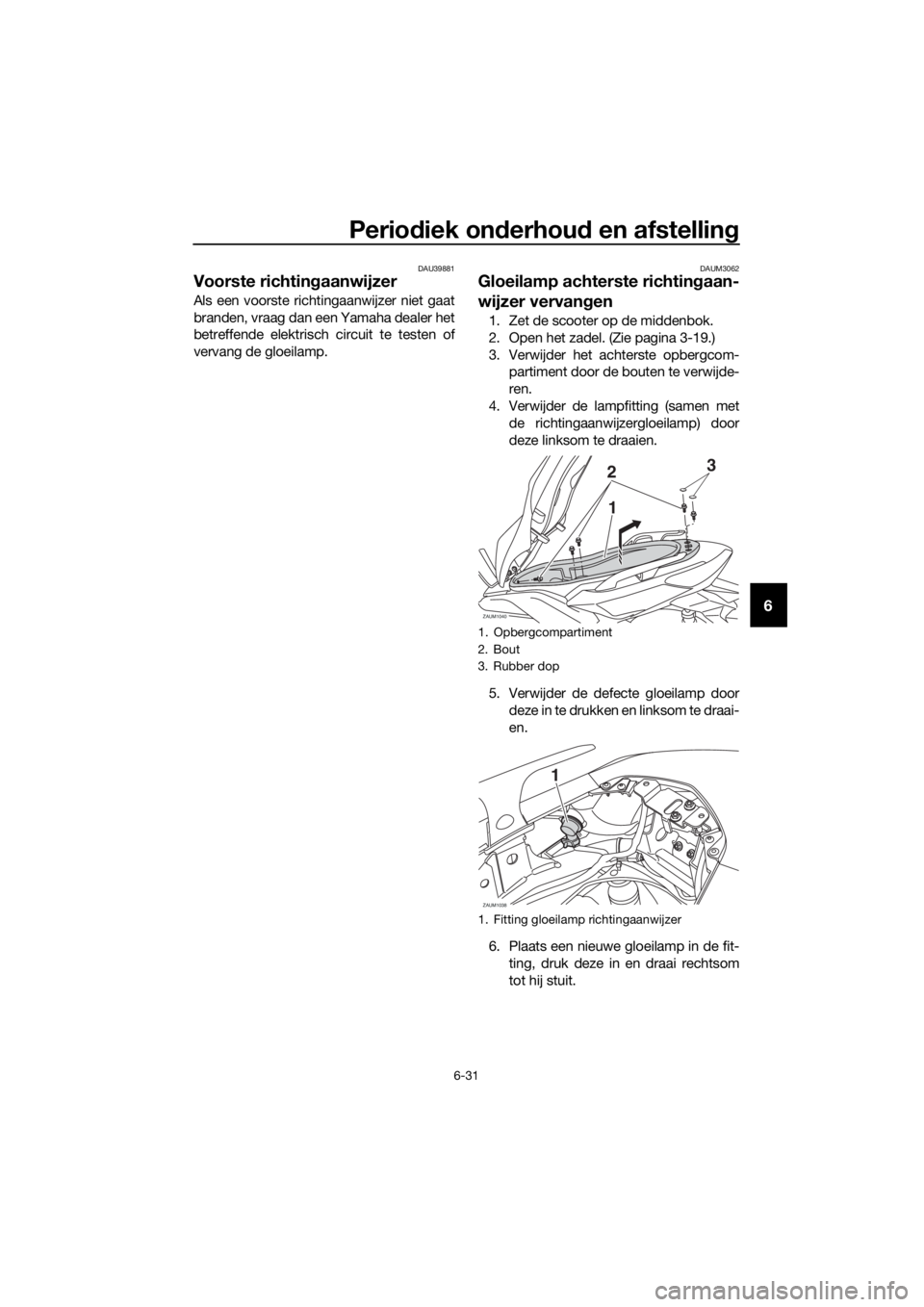

1. Zet de scooter op de middenbok.
2. Open het zadel. (Zie pagina 3-19.)
3. Verwijder het achterste opbergcom-
partiment door de bouten te verwijde-
ren.
4. Verwijder de lampfitting (samen met
de richtingaanwijzergloeilamp) door
deze linksom te draaien.
5. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te draai-
en.
6. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom
tot hij stuit.
1. Opbergcompartiment
2. Bout
3. Rubber dop
1. Fitting gloeilamp richtingaanwijzer
ZAUM1040
23
1
ZAUM1038
1
U2DLD2D0.book Page 31 Friday, July 3, 2015 10:54 AM

Periodiek onderhoud en afstelling
6-32
6
7. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
8. Plaats het achterste opbergcomparti-
ment in de oorspronkelijke positie en
breng de bouten aan.
9. Sluit het zadel.
DAUM2203

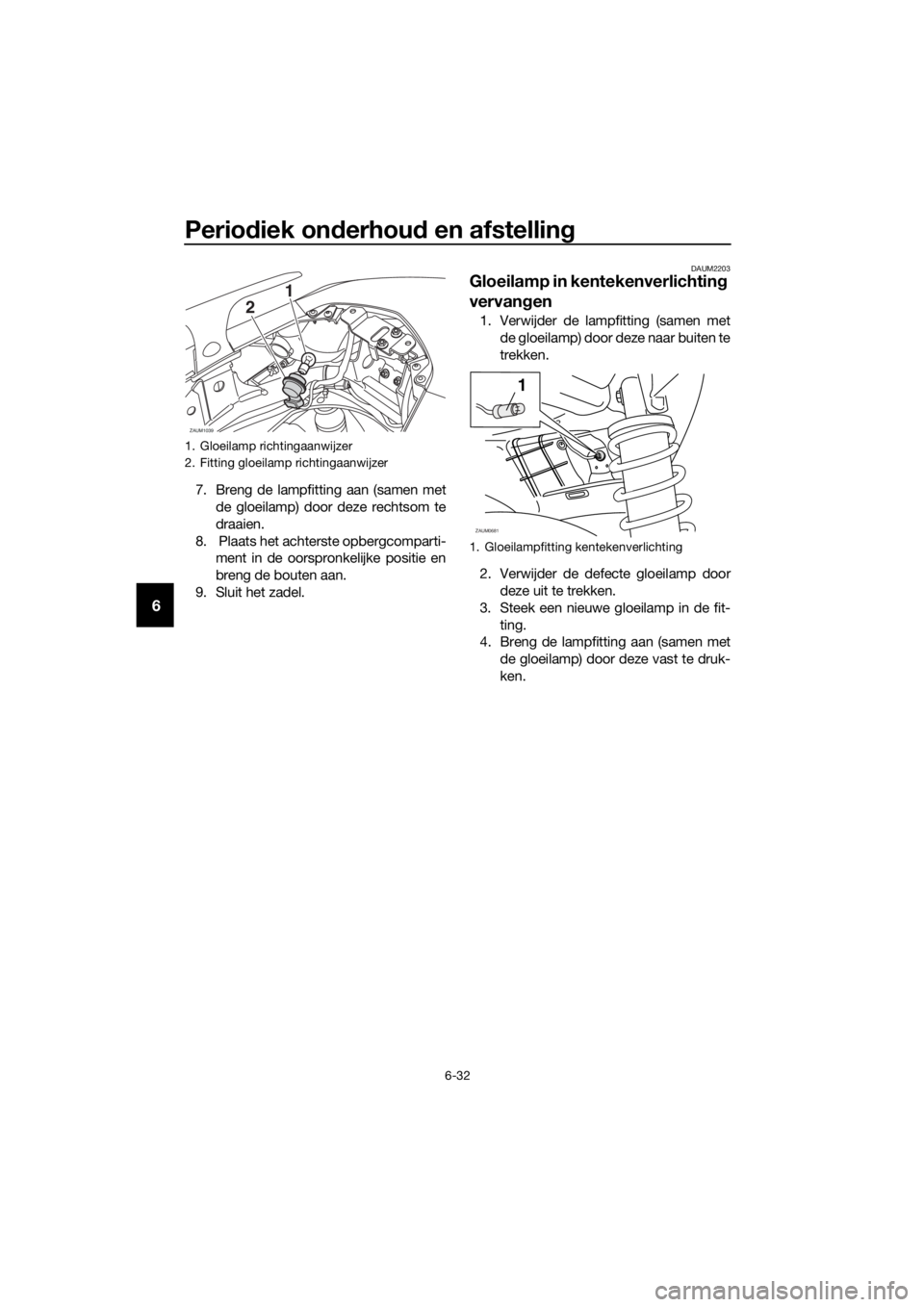

Gloeilamp in kentekenverlichting
vervangen
1. Verwijder de lampfitting (samen met
de gloeilamp) door deze naar buiten te
trekken.
2. Verwijder de defecte gloeilamp door
deze uit te trekken.
3. Steek een nieuwe gloeilamp in de fit-
ting.
4. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
1. Gloeilamp richtingaanwijzer
2. Fitting gloeilamp richtingaanwijzer
ZAUM1039
1
2
1. Gloeilampfitting kentekenverlichting
ZAUM0681
1
U2DLD2D0.book Page 32 Friday, July 3, 2015 10:54 AM

Periodiek onderhoud en afstelling
6-33
6
DAU25882
Problemen oplossen
Yamaha scooters ondergaan een grondige
inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw scooter echter
wel naar een Yamaha dealer als reparaties
nodig zijn, hier zijn vakkundige monteurs
aanwezig die beschikken over het benodig-
de gereedschap en de ervaring en vakken-
nis om het nodige onderhoud aan de
scooter correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er
geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.
U2DLD2D0.book Page 33 Friday, July 3, 2015 10:54 AM

Periodiek onderhoud en afstelling
6-34
6
DAU68020

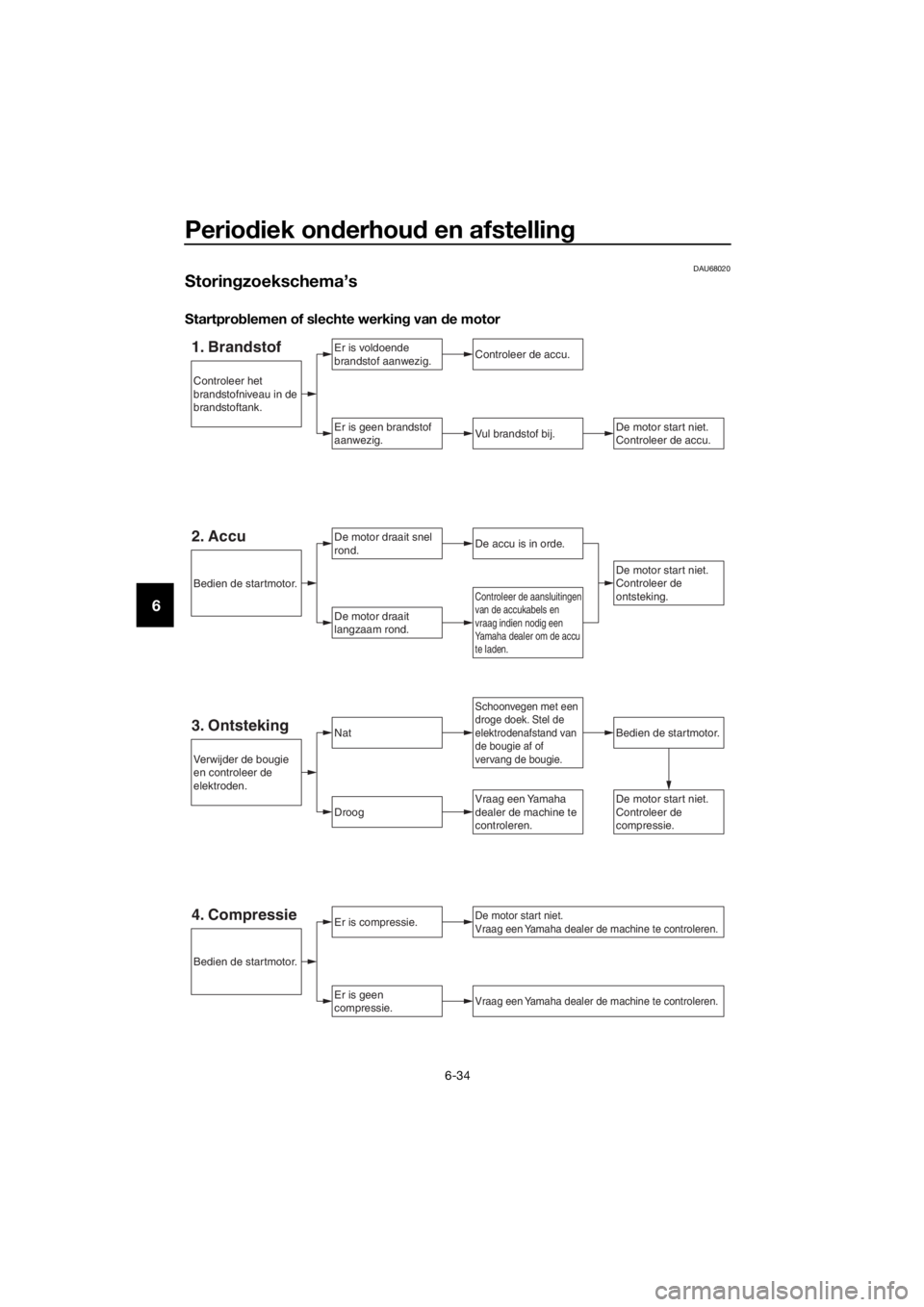

Storingzoekschema’s
Startproblemen of slechte werking van de motor
1. BrandstofEr is voldoende
brandstof aanwezig.
Er is geen brandstof
aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor draait snel
rond.
De motor draait
langzaam rond.
De motor start niet.
Controleer de accu.
Schoonvegen met een
droge doek. Stel de
elektrodenafstand van
de bougie af of
vervang de bougie.
Controleer de aansluitingen
van de accukabels en
vraag indien nodig een
Yamaha dealer om de accu
te laden.
2. AccuDe accu is in orde.
De motor start niet.
Controleer de
ontsteking.
3. OntstekingNatBedien de startmotor.
Droog
Er is compressie.
Er is geen
compressie.
De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de
compressie.Vraag een Yamaha
dealer de machine te
controleren.
Verwijder de bougie
en controleer de
elektroden.
Bedien de startmotor.
Bedien de startmotor.
Controleer het
brandstofniveau in de
brandstoftank.
4. Compressie
U2DLD2D0.book Page 34 Friday, July 3, 2015 10:54 AM
