YAMAHA XMAX 300 2018 Betriebsanleitungen (in German)

Technische Daten
9-3
9
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte:
LED
Kontrollleuchte des Smart-Key-Systems:
LED
Kontrollleuchte für das
Traktionskontrollsystem:
LED
Sicherung:
Hauptsicherung:
20.0 A
Hauptsicherung 2:
7.5 A
Anschlusssicherung 1:
2.0 A
Signalanlagensicherung:
10.0 A
Signalanlagensicherung 2:
7.5 A
Kühlerlüftermotor-Sicherung:
7.5 A
Blinklicht- und Warnblinklichtsicherung:
7.5 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung:
15.0 A
Antwortsicherung:
2.0 A
Zusatzsicherung:
7.5 A
UBY3G0G0.book Page 3 Friday, August 25, 2017 5:17 PM

Kundeninformation
10-1
10
GAU53562

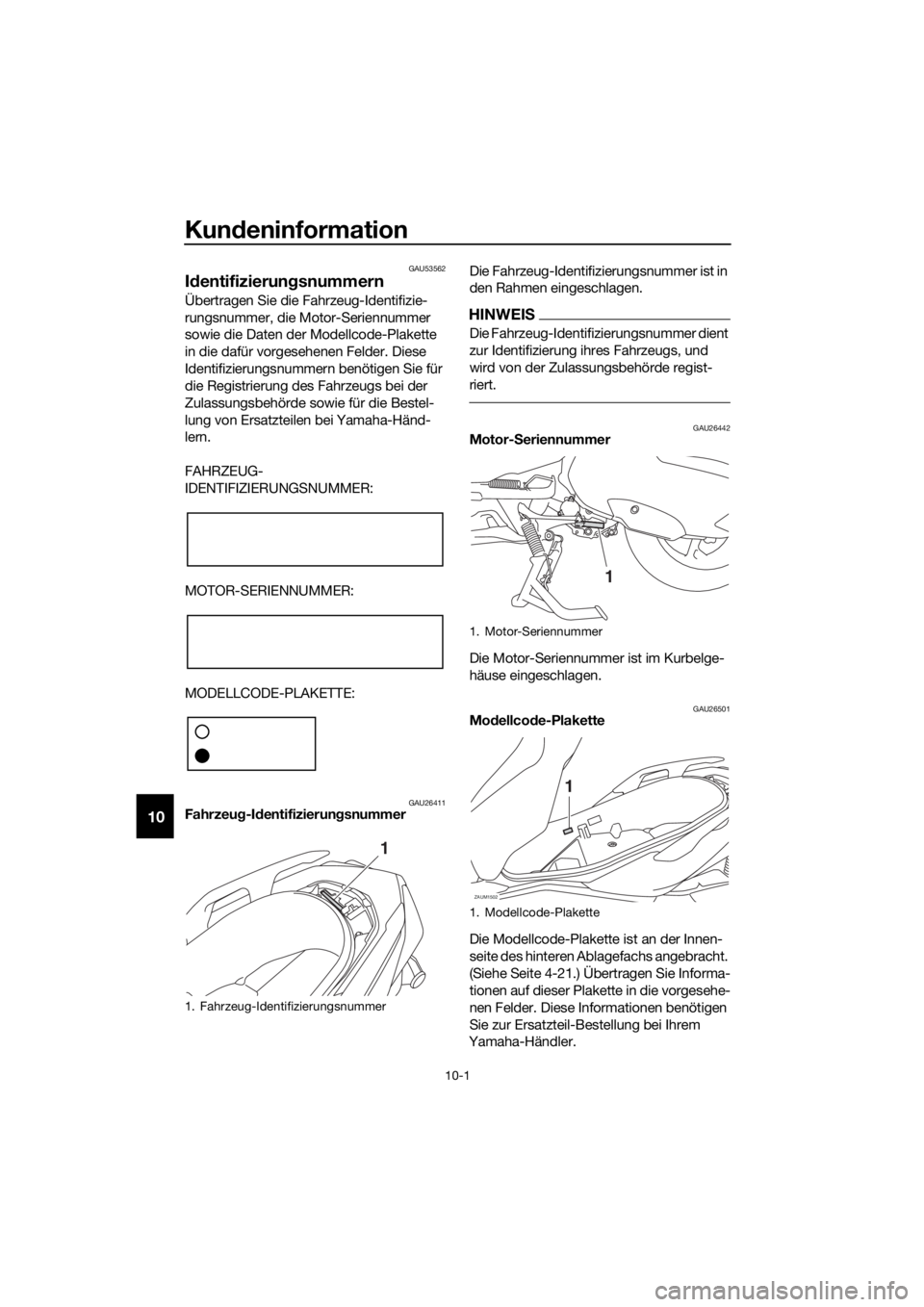

Identifizierungsnummern
Übertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26411Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist in
den Rahmen eingeschlagen.
HINWEIS
Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442Motor-Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26501Modellcode-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des hinteren Ablagefachs angebracht.
(Siehe Seite 4-21.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
ZAUM1502
1
UBY3G0G0.book Page 1 Friday, August 25, 2017 5:17 PM

Kundeninformation
10-2
10
GAUM3881

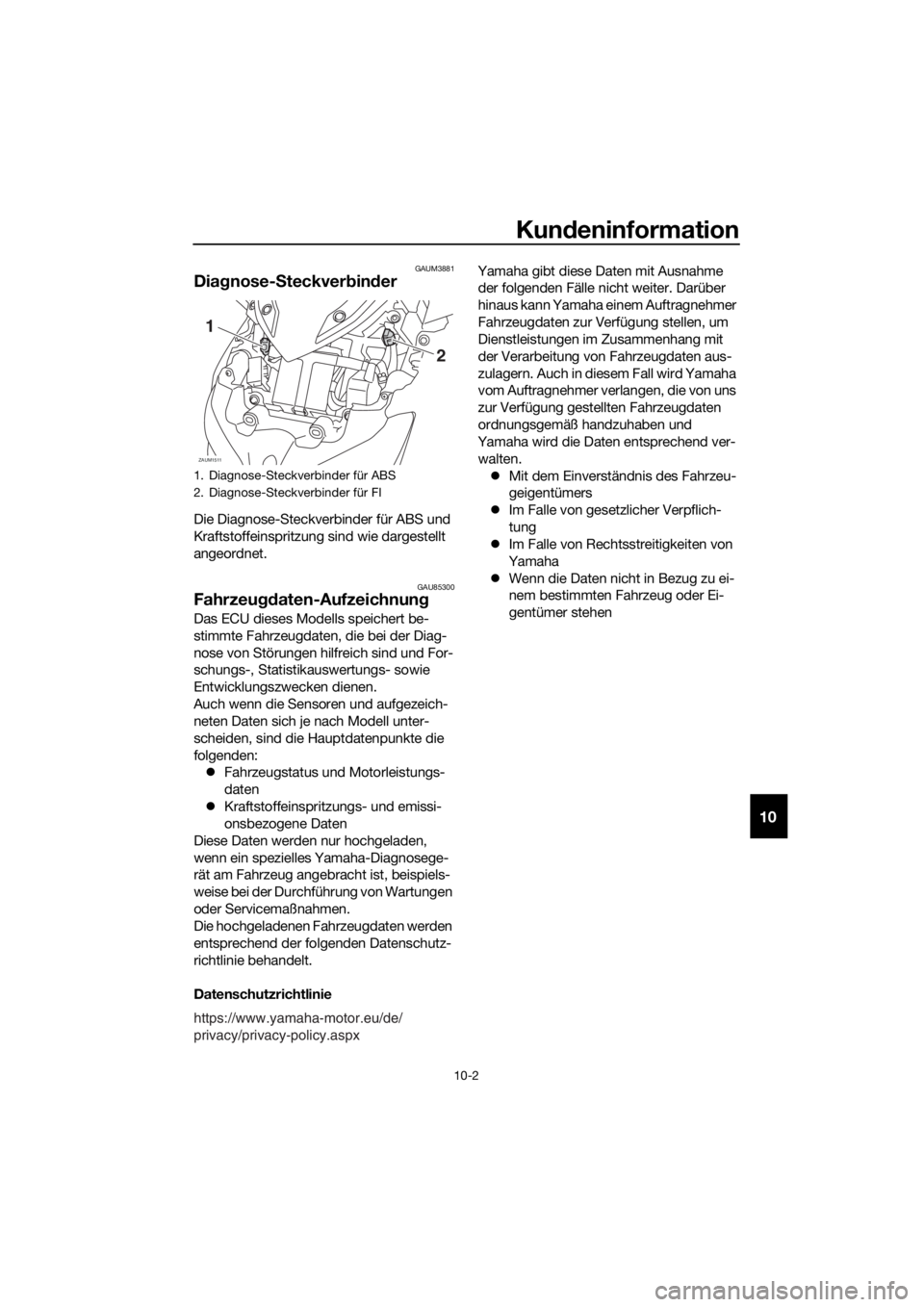

Diagnose-Steckverbinder
Die Diagnose-Steckverbinder für ABS und
Kraftstoffeinspritzung sind wie dargestellt
angeordnet.
GAU85300Fahrzeugdaten-Aufzeichnung
Das ECU dieses Modells speichert be-
stimmte Fahrzeugdaten, die bei der Diag-
nose von Störungen hilfreich sind und For-
schungs-, Statistikauswertungs- sowie
Entwicklungszwecken dienen.
Auch wenn die Sensoren und aufgezeich-
neten Daten sich je nach Modell unter-
scheiden, sind die Hauptdatenpunkte die
folgenden: Fahrzeugstatus und Motorleistungs-
daten
 Kraftstoffeinspritzungs- und emissi-
onsbezogene Daten
Diese Daten werden nur hochgeladen,
wenn ein spezielles Yamaha-Diagnosege-
rät am Fahrzeug angebracht ist, beispiels-
weise bei der Durchführung von Wartungen
oder Servicemaßnahmen.
Die hochgeladenen Fahrzeugdaten werden
entsprechend der folgenden Datenschutz-
richtlinie behandelt.
Datenschutzrichtlinie Yamaha gibt diese
Daten mit Ausnahme
der folgenden Fälle nicht weiter. Darüber
hinaus kann Yamaha einem Auftragnehmer
Fahrzeugdaten zur Verfügung stellen, um
Dienstleistungen im Zusammenhang mit
der Verarbeitung von Fahrzeugdaten aus-
zulagern. Auch in diesem Fall wird Yamaha
vom Auftragnehmer verlangen, die von uns
zur Verfügung gestellten Fahrzeugdaten
ordnungsgemäß handzuhaben und
Yamaha wird die Daten entsprechend ver-
walten.  Mit dem Einverständnis des Fahrzeu-
geigentümers
 Im Falle von gesetzlicher Verpflich-
tung
 Im Falle von Rechtsstreitigkeiten von
Yamaha
 Wenn die Daten nicht in Bezug zu ei-
nem bestimmten Fahrzeug oder Ei-
gentümer stehen
1. Diagnose-Steckverbinder für ABS
2. Diagnose-Steckverbinder für FI
ZAUM1511
2
1
https://www.yamaha-motor.eu/de/
privacy/privacy-policy.aspx
UBY3G1G0.book Page 2 Monday, June 4, 2018 2:44 PM

11-1
11
Index
A
Abblend-/Lichthupenschalter ............... 4-12
Abdeckung, abnehmen und
montieren.............................................. 7-7
Ablagefächer ......................................... 4-21
ABS ....................................................... 4-14
Abstellen ................................................. 8-4
ABS-Warnleuchte ................................... 4-1
Achsgetriebeöl ...................................... 7-12
Anfahren ................................................. 6-3
Anzeigeleuchten und Warnleuchten ....... 4-1
B
Batterie ................................................. 7-28
Beschleunigen und Verlangsamen ......... 6-3
Blinker-Kontrollleuchten ......................... 4-1
Blinkerschalter ...................................... 4-12
Bordwerkzeug......................................... 7-2
Bowdenzüge, prüfen und schmieren .... 7-24
Bremsen.................................................. 6-4
Bremsflüssigkeitsstand, prüfen ............ 7-22
Bremsflüssigkeit, wechseln .................. 7-23
Bremshebel, schmieren ........................ 7-25
Bremslicht/Rücklicht............................. 7-32
D
Datenaufzeichnung, Fahrzeug .............. 10-2
Diagnose-Steckverbinder ..................... 10-2
Drehzahlmesser ...................................... 4-3
E
Einfahrvorschriften .................................. 6-5
F
Fahrzeug-Identifizierungsnummer ........ 10-1
Federbeine, einstellen ........................... 4-26
Fehlersuchdiagramme .......................... 7-35
Fehlersuche .......................................... 7-34
Fernlicht-Kontrollleuchte ........................ 4-1
Filtereinsätze von Luftfilter und
Riementriebgehäuse-Luftfilter ............ 7-14
G
Gasdrehgriff und Gaszug, kontrollieren
und schmieren .................................... 7-25
Geschwindigkeitsmesser ........................ 4-2
H
Handbremshebel, Hinterradbremse ..... 4-14
Handbremshebel, Vorderradbremse .... 4-13
Haupt- und Seitenständer, prüfen und
schmieren ........................................... 7-26
Hupenschalter....................................... 4-12
I
Identifizierungsnummern ...................... 10-1
K
Kanister .................................................. 7-9
Katalysatoren ....................................... 4-20
Keilriemen, kontrollieren ....................... 7-24
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 7-33
Kontrollleuchte des
Smart-Key-Systems ............................. 4-2
Kontrollleuchte für das
Traktionskontrollsystem ....................... 4-2
Kraftstoff............................................... 4-18
Kraftstofftank-Überlaufschlauch .......... 4-20
Kraftstoff, Tipps zum Sparen ................. 6-5
Kühlflüssigkeit ...................................... 7-13
L
Lage der Teile ......................................... 2-1
Lenkerarmaturen .................................. 4-12
Lenkerposition, einstellen..................... 4-25
Lenkung, prüfen ................................... 7-27
M
Modellcode-Plakette ............................ 10-1
Motoröl und Ölfiltereinsatz ..................... 7-9
Motor-Seriennummer ........................... 10-1
Motor starten .......................................... 6-2
Motorstörungs-Warnleuchte .................. 4-1
Multifunktionsanzeige............................. 4-3
N
Nebenverbraucheranschluss................ 4-30
Notfall-Modus....................................... 7-37
P
Parken .................................................... 6-6
Pflege ..................................................... 8-1
R
Räder .................................................... 7-21
Radlager, prüfen ................................... 7-27
Reifen ................................................... 7-19
S
Schalter TRIP/INFO .............................. 4-13
Scheibenbremsbeläge des
Vorder- und Hinterrads, prüfen .......... 7-22
Scheinwerfer ........................................ 7-31
Schlüssel, Handhabung von Smart Key
und mechanischen Schlüsseln ............ 3-3
Seitenständer ....................................... 4-27
Sicherheitsinformationen........................ 1-1
Sicherungen, wechseln ........................ 7-29
Smart Key ............................................... 3-5
Smart-Key-Batterie, ersetzen ................. 3-6
Smart-Key-System ................................. 3-1
Smart-Key-System, Fehlersuche ......... 7-34
UBY3G0G0.book Page 1 Friday, August 25, 2017 5:17 PM

Index
11-2
11
Smart-Key-System, Reichweite ............. 3-2
Spiel des Gasdrehgriffs, prüfen ........... 7-18
Spiel des Vorder- und
Hinterradbremshebels, überprüfen .... 7-21
Standlichter .......................................... 7-31
Stopp/Betrieb/Start-Schalter ............... 4-12
T
Tankverschluss .................................... 4-17
Technische Daten .................................. 9-1
Teleskopgabel, prüfen.......................... 7-26
Tipps zur Fahrsicherheit ......................... 1-6
Traktionskontrollsystem ....................... 4-15
V
Ventilspiel ............................................. 7-18
Vorderer Blinker ................................... 7-32
Vorsicht bei Mattfarben .......................... 8-1
W
Warnblinkschalter................................. 4-12
Wartung, Abgas-Kontrollsystem ............ 7-3
Wartung und Schmierung,
regelmäßig ........................................... 7-4
Windschutzscheibe .............................. 4-23
Z
Zündkerze, prüfen .................................. 7-8
Zündschloss ........................................... 3-8
Zündunterbrechungs- u.
Anlasssperrschalter-System .............. 4-28
UBY3G0G0.book Page 2 Friday, August 25, 2017 5:17 PM

A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM

A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM

PANTONE285C
MBK IndustrieZ.I. de Rouvroy 02100 Saint QuentinSAS au capital de 14 000 000 €PRINTED IN FRANCE2018.05 (G)
Originalbetriebsanleitung
