Functies van instrumenten en bedieningselementen
4-5
4
dit zich voordoet, vraag dan een
Yamaha-dealer de machine te contro-
leren.
Wanneer ongeveer 2.4 L (0.63 US gal,
0.53 Imp.gal) van de brandstof res-
teert in de brandstoftank, gaat het
laatste segment van de brandstofni-
veaumeter knipperen. De weergave
wisselt automatisch naar de brand-
stofreserve-ritteller “F Trip” en geeft
de afgelegde afstand vanaf dat punt
aan.
Temperatuurmeter koelvloeistof
De temperatuurmeter koelvloeistof geeft de
temperatuur van de koelvloeistof aan.
Als het bovenste segment knippert, stop
dan het voertuig, stop vervolgens de motor
en laat de motor afkoelen. (Zie pagina
7-36.)
LET OP
DCA10022
Laat de motor niet draaien terwijl deze
oververhit is.
OPMERKING
Als er een probleem wordt gedetec-
teerd in de temperatuurmeter koel-
vloeistof gaan alle segmenten
knipperen. Vraag in dat geval zo snel
mogelijk een Yamaha dealer de ma-
chine te controleren.De koelvloeistoftemperatuur is afhan-
kelijk van de weersomstandigheden
en de motorbelasting.
Rittellerweergave
De rittellerweergave is voorzien van het vol-
gende:
kilometerteller
ritteller
tijd-ritteller
ritteller brandstofreserve
ritteller olieverversing
ritteller voor V-snaarvervanging
Druk op de schakelaar “TRIP” om de weer-
gave in de onderstaande volgorde te wis-
selen tussen de kilometerteller “Odo”,
ritteller “Trip”, tijd-ritteller “Trip Time”, rittel-
ler olieverversing “Oil Trip”, en ritteller voor
V-snaarvervanging “V-Belt Trip”:
Odo → Trip → Trip Time → Oil Trip →
V-Belt Trip → Odo
OPMERKING
Wanneer ongeveer 2.4 L (0.63 US gal,
0.53 Imp.gal) van de brandstof resteert in
de brandstoftank, gaat het laatste segment
van de brandstofniveaumeter knipperen.
De weergave wisselt automatisch naar de

de afgelegde afstand vanaf dat punt aan.

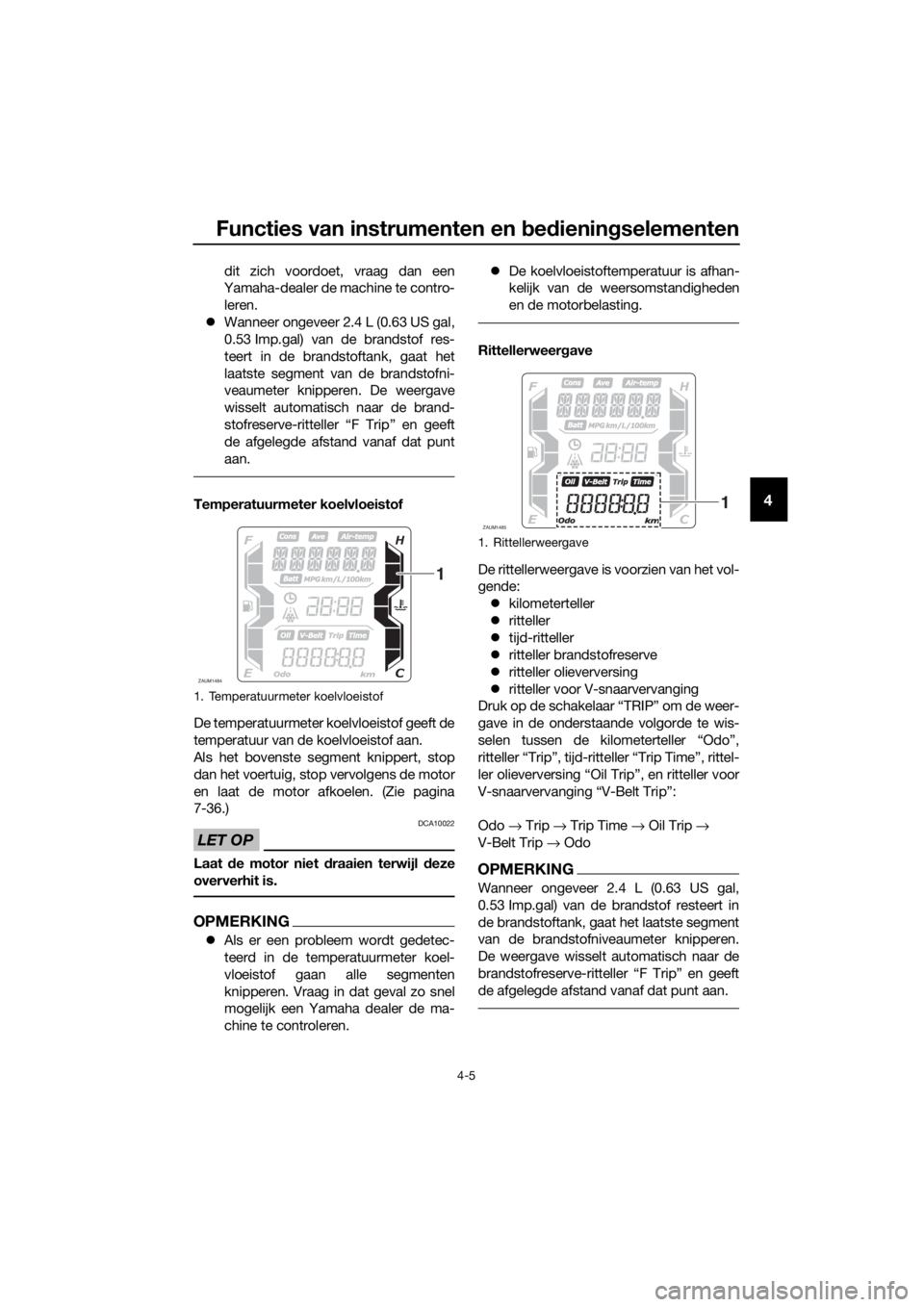

1. Temperatuurmeter koelvloeistof
ZAUM1484
1
1. Rittellerweergave
ZAUM1485
1
UBY3D0D0.book Page 5 Tuesday, August 29, 2017 9:46 AM

Functies van instrumenten en bedieningselementen
4-6
4
Kilometerteller “Odo” en ritteller “Trip”
De kilometerteller toont de totale afstand
die door de machine is afgelegd.
De ritteller toont de afgelegde afstand sinds
de teller voor het laatst werd teruggesteld.
Als u de ritteller wilt terugstellen, selecteert
u deze door op de schakelaar “TRIP” te
drukken en houdt u vervolgens de schake-
laar “TRIP” drie seconden ingedrukt.
OPMERKING
De kilometerteller wordt vergrendeld
bij 999999.
De ritteller wordt teruggesteld en blijft
tellen nadat 9999.9 is bereikt.
Tijd-ritteller “Time”
De tijd-ritteller toont de tijd die is verstreken
terwijl het contactslot in de stand “ON”
stond sinds de teller voor het laatst werd te-
ruggesteld.
De maximale tijd die kan worden weerge-
geven is 99:59.
OPMERKING
Als u de tijd-ritteller wilt terugstellen, selec-

te drukken en houdt u vervolgens de scha-

Brandstofreserve-ritteller “F Trip”
Wanneer ongeveer 2.4 L (0.63 US gal,
0.53 Imp.gal) van de brandstof resteert in
de brandstoftank, gaat het laatste segment
van de brandstofniveaumeter knipperen.
De weergave wisselt automatisch naar de
brandstofreserve-ritteller “F Trip” en geeft
de afgelegde afstand vanaf dat punt aan.
Druk in dat geval op de schakelaar “TRIP”
om de weergave te wisselen in de onder-
staande volgorde:
F Trip → Oil Trip → V-Belt Trip → Odo →
Trip → Trip Time → F Trip
Als u de brandstofreserve-ritteller wilt te-
rugstellen, selecteert u deze door op de
schakelaar “TRIP” te drukken en houdt u
vervolgens de schakelaar “TRIP” drie se-
conden ingedrukt.
De brandstofreserve-ritteller wordt auto-
matisch op nul teruggesteld en verdwijnt
zodra na het tanken 5 km (3 mi) is gereden.

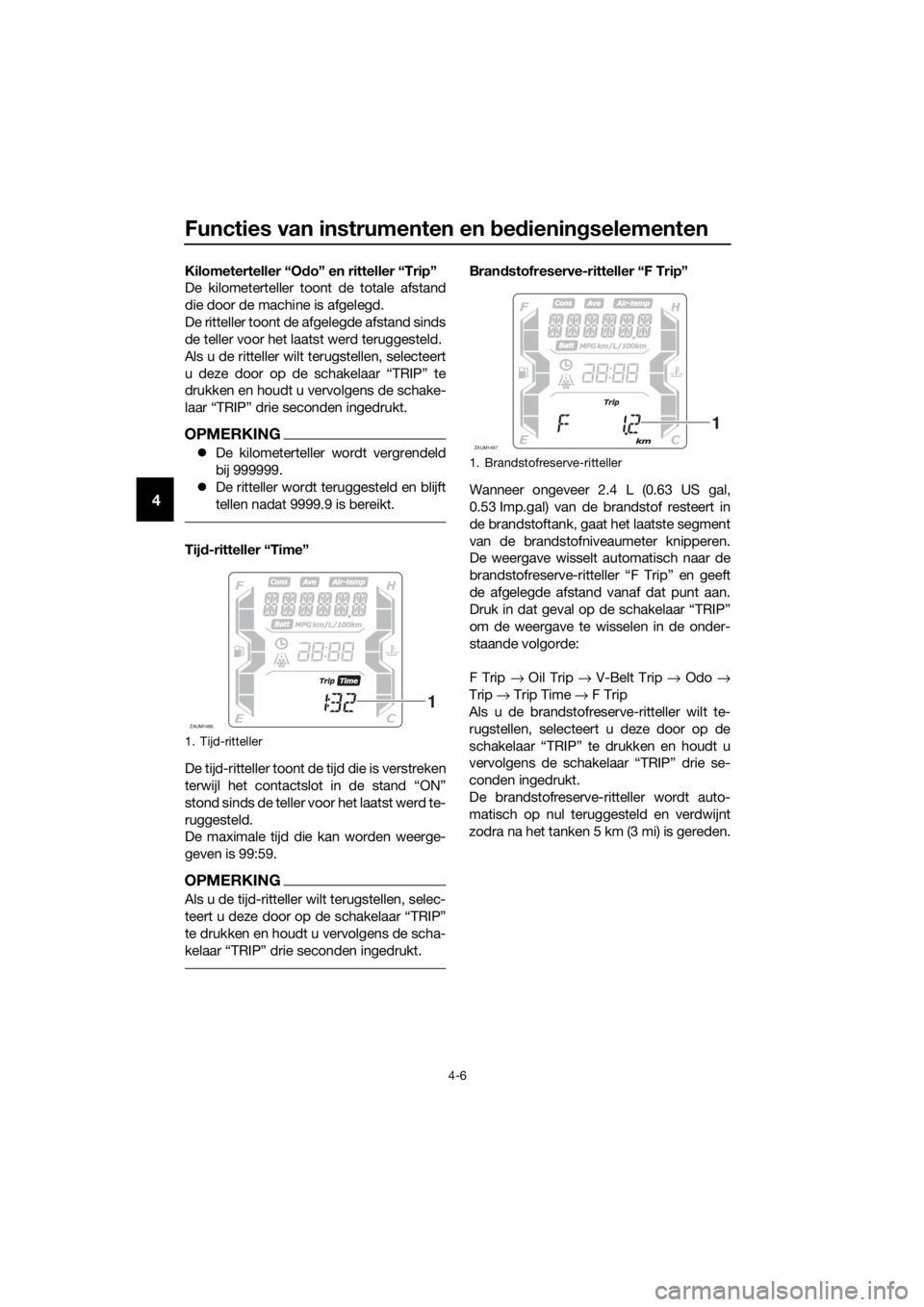

1. Tijd-ritteller
ZAUM1486
1
1. Brandstofreserve-ritteller
ZAUM1487
1
UBY3D0D0.book Page 6 Tuesday, August 29, 2017 9:46 AM

Functies van instrumenten en bedieningselementen
4-7
4
Ritteller olieverversing “Oil Trip”
De ritteller voor olieverversing toont de af-
gelegde afstand sinds de olie voor het
laatst werd ververst.
De indicator olieverversing “OIL” gaat knip-
peren zodra de eerste 1000 km (600 mi) zijn
afgelegd en daarna bij 4000 km (2400 mi)
en om de 5000 km (3000 mi) om aan te ge-
ven dat de motorolie moet worden ververst.
Nadat de motorolie is ververst, moeten de
indicator olieverversing en de ritteller voor
olieverversing worden teruggesteld. Om
beide terug te stellen, selecteert u de rittel-
ler voor olieverversing en houdt u de scha-
kelaar “TRIP” drie seconden ingedrukt.
Terwijl de ritteller voor olieverversing knip-
pert, houdt u de schakelaar “TRIP” 15 tot
20 seconden ingedrukt. Laat de schakelaar
“TRIP” los, waarna de waarde van de rittel-
ler voor olieverversing wordt teruggesteld
naar nul.
OPMERKING
Als de motorolie wordt ververst voordat de
indicator olieverversing gaat branden (dus
voordat de intervalperiode voor olieverver-
sing is verstreken), moet de ritteller voor
olieverversing worden teruggesteld zodat
het eerstvolgende tijdstip voor olieverver-
sing weer correct wordt aangegeven.
Ritteller voor V-snaarvervanging “V-Belt
Trip”
De ritteller voor V-snaarvervanging toont de
afgelegde afstand sinds de V-snaar voor
het laatst werd vervangen.
De ritteller voor V-snaarvervanging “V-Belt”
gaat na elke 20000 km (12000 mi) knippe-
ren om aan te geven dat de V-snaar moet
worden vervangen.
Nadat de V-snaar is vervangen, moeten de
indicator V-snaarvervanging en ritteller
voor V-snaarvervanging worden terugge-
steld. Om beide terug te stellen, selecteert
u de ritteller voor V-snaarvervanging en
houdt u de schakelaar “TRIP” drie secon-
den ingedrukt.
Terwijl de ritteller voor V-snaarvervanging
knippert, houdt u de schakelaar “TRIP” 15
tot 20 seconden ingedrukt. Laat de schake-
laar “TRIP” los, waarna de waarde van de
ritteller voor V-snaarvervanging wordt te-
ruggesteld naar nul.
OPMERKING
Als de V-snaar wordt vervangen voordat de
indicator V-snaarvervanging gaat branden
(d.w.z. voordat de intervalperiode voor V-
snaarvervanging is verstreken), moet de rit-
teller V-snaarvervanging worden terugge-
steld zodat het eerstvolgende tijdstip voor
V-snaarvervanging weer correct wordt aan-
gegeven.

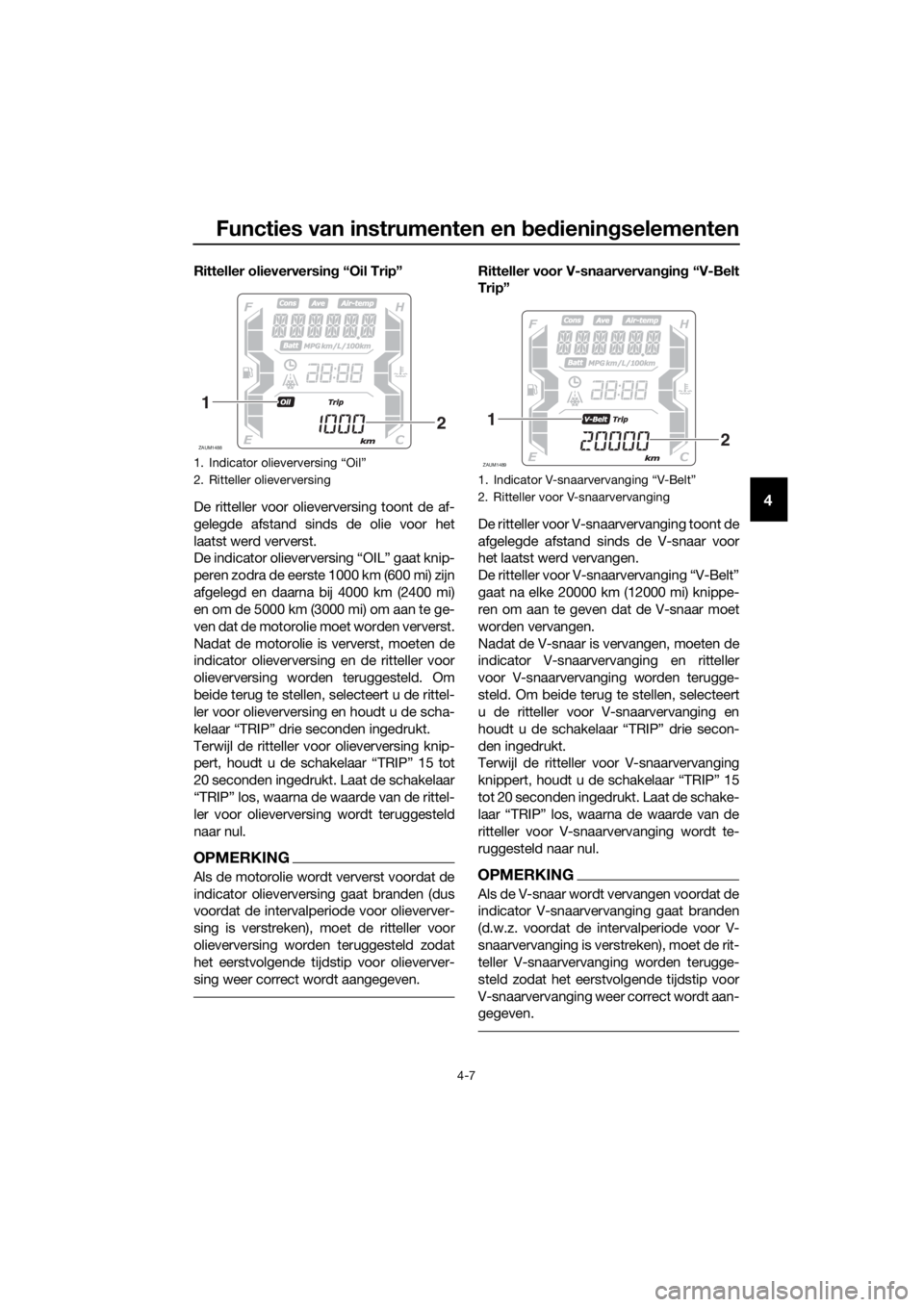

1.
2. Ritteller olieverversing
ZAUM1488
1
2
1.
2. Ritteller voor V-snaarvervanging
ZAUM1489
1
2
UBY3D0D0.book Page 7 Tuesday, August 29, 2017 9:46 AM

Functies van instrumenten en bedieningselementen
4-8
4
Informatieweergave
De informatieweergave is voorzien van het
volgende:
luchttemperatuurweergave
accuspanningsweergave
weergave tractieregeling
weergave gemiddeld brandstofver-
bruik
weergave huidig brandstofverbruik
weergave voor gemiddelde snelheid
waarschuwingsberichtfunctie
Het informatiedisplay gebruiken
D r u k o p de s c h ak e l aar “ I NF O ” o m d e w e er -
gave in de onderstaande volgorde te wis-
selen tussen de luchttemperatuurweergave
“Air-temp”, accuspanningsweergave “Bat-
tery”, weergave tractieregeling “TCS ON”
of “TCSOFF”, weergave gemiddeld brand-
stofverbruik “Consumption/Average_ _._
km/L” of “Consumption/Average_ _._
L/100 km”, weergave huidig brandstofver-
bruik “Consumption_ _._ km/L” of
“Consumption_ _._ L/100 km” en weergave
voor gemiddelde snelheid “Average”:
Air-temp → Battery → TCS ON of TCSOFF
→ Consumption/Average_ _._ km/L →
Consumption/Average_ _._ L/100 km →
Consumption_ _._ km/L → Consumption_
_._ L/100 km → Average → Air-temp
Voor Verenigd Koninkrijk:Druk op de schakelaar “TRIP” om de weer-
gave in de onderstaande volgorde te wis-
selen tussen de luchttemperatuurweergave
“Air-temp”, accuspanningsweergave “Bat-
tery”, weergave tractieregeling “TCS ON”
of “TCSOFF”, weergave gemiddeld brand-
stofverbruik “Consumption/Average_ _._
km/L”, “Consumption/Average_ _._ L/100
km” of “Consumption/Average_ _
_._MPG”, weergave gemiddeld brandstof-
verbruik “Consumption_ _._ km/L”,
“Consumption_ _._ L/100 km” of
“Consumption_ _ _._MPG” en weergave
voor gemiddelde snelheid “Average”:
Air-temp → Battery → TCS ON of TCSOFF
→ Consumption/Average_ _._ km/L →
Consumption/Average_ _._ L/100 km →
Consumption/Average_ _ _._ MPG →
Consumption_ _._ km/L → Consumption_
_._ L/100 km → Consumption_ _ _._ MPG
→ Average → Air-temp
OPMERKING
Als kilometers is geselecteerd voor de
weergave-eenheden, worden “Con-
sumption/Average_ _ _._MPG” en
“Consumption_ _ _._MPG” niet weer-
gegeven.
Als mijlen is geselecteerd voor de
weergave-eenheden, worden “Con-
sumption/Average_ _._ km/L”, “Con-
sumption/Average_ _._ L/100 km”,
“Consumption_ _._ km/L” en
“Consumption_ _._ L/100 km” niet
weergegeven.
1. Informatieweergave
ZAUM1490
1
UBY3D0D0.book Page 8 Tuesday, August 29, 2017 9:46 AM

Functies van instrumenten en bedieningselementen
4-9
4
Luchttemperatuurweergave
Deze weergave toont de luchttemperatuur
van –10 °C tot 50 °C in stappen van 1 °C.
Het waarschuwingslampje gladde
weg “ ” gaat knipperen als de tempera-
tuur lager is dan 4 °C.
De weergegeven temperatuur kan afwijken
van de werkelijke omgevingstemperatuur.
OPMERKING
De nauwkeurigheid van de temperatuuraf-
lezing kan worden beïnvloed door hitte van
de motor bij langzaam rijden [onder 20
km/h (12 mi/h)] of door het oponthoud bij
verkeerslichten etc.
Accuspanningsweergave
Deze weergave toont de huidige laadstatus
van de accu.
OPMERKING
Als de motor langzaam tornt wanneer
de startschakelaar wordt ingedrukt,
laat dan een Yamaha dealer de accu
opladen.
Als “---” wordt weergegeven in de ac-
cuspanningsweergave, moet u de
accu laten controleren door een
Yamaha dealer.
Weergave tractieregeling
Deze weergave toont de huidige status van
de tractieregeling. (Zie pagina 4-15.)
“TCS ON”: het systeem is ingescha-
keld
“TCSOFF”: het systeem is uitgescha-
keld
OPMERKING

een communicatiefout opgetreden in de
machine. Laat de machine zo snel mogelijk
controleren door een Yamaha dealer.

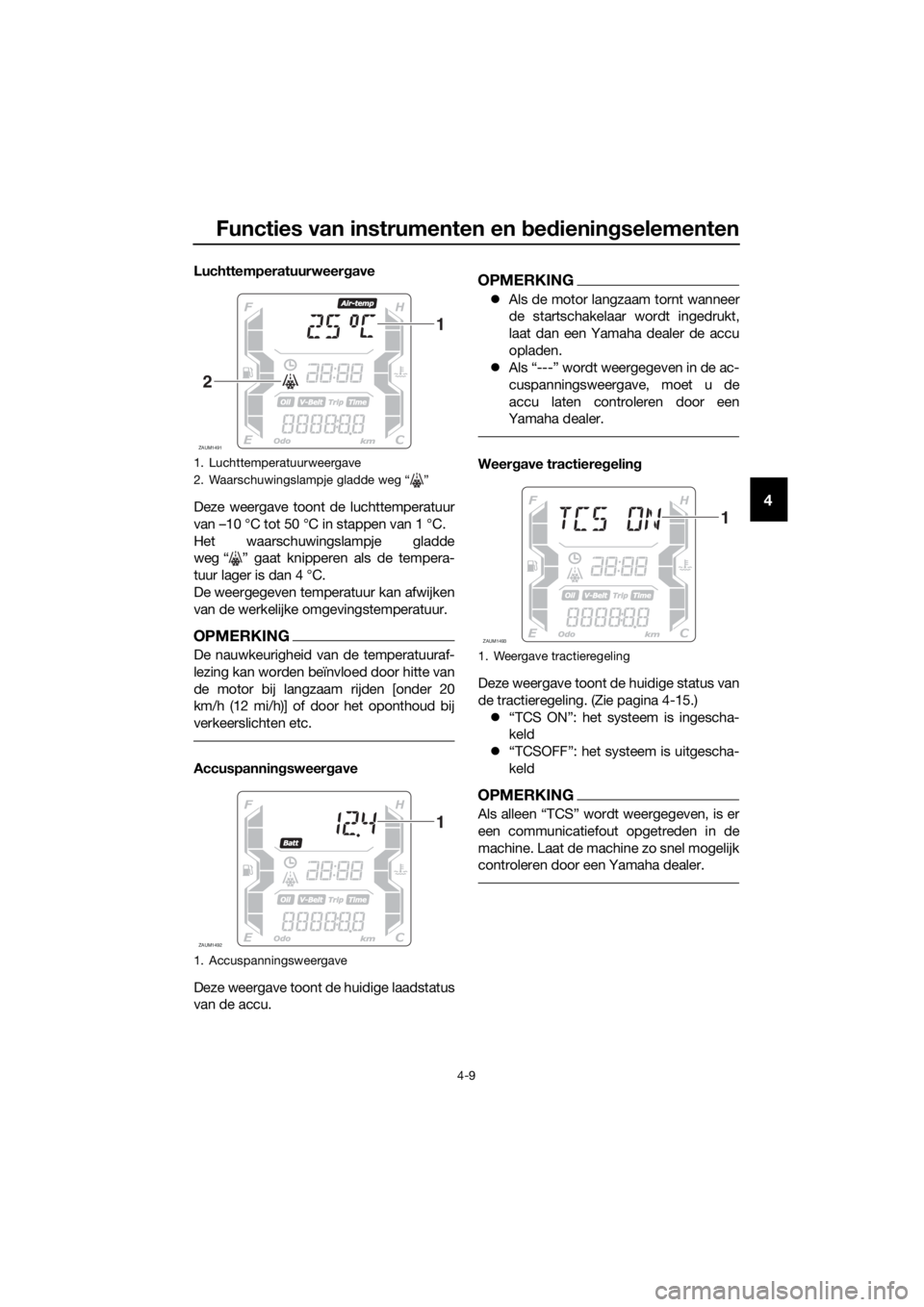

1. Luchttemperatuurweergave
2. Waarschuwingslampje gladde weg Ž
1. Accuspanningsweergave
ZAUM1491
1
2
ZAUM1492
1
1. Weergave tractieregeling
ZAUM1493
1
UBY3D0D0.book Page 9 Tuesday, August 29, 2017 9:46 AM

Functies van instrumenten en bedieningselementen
4-10
4

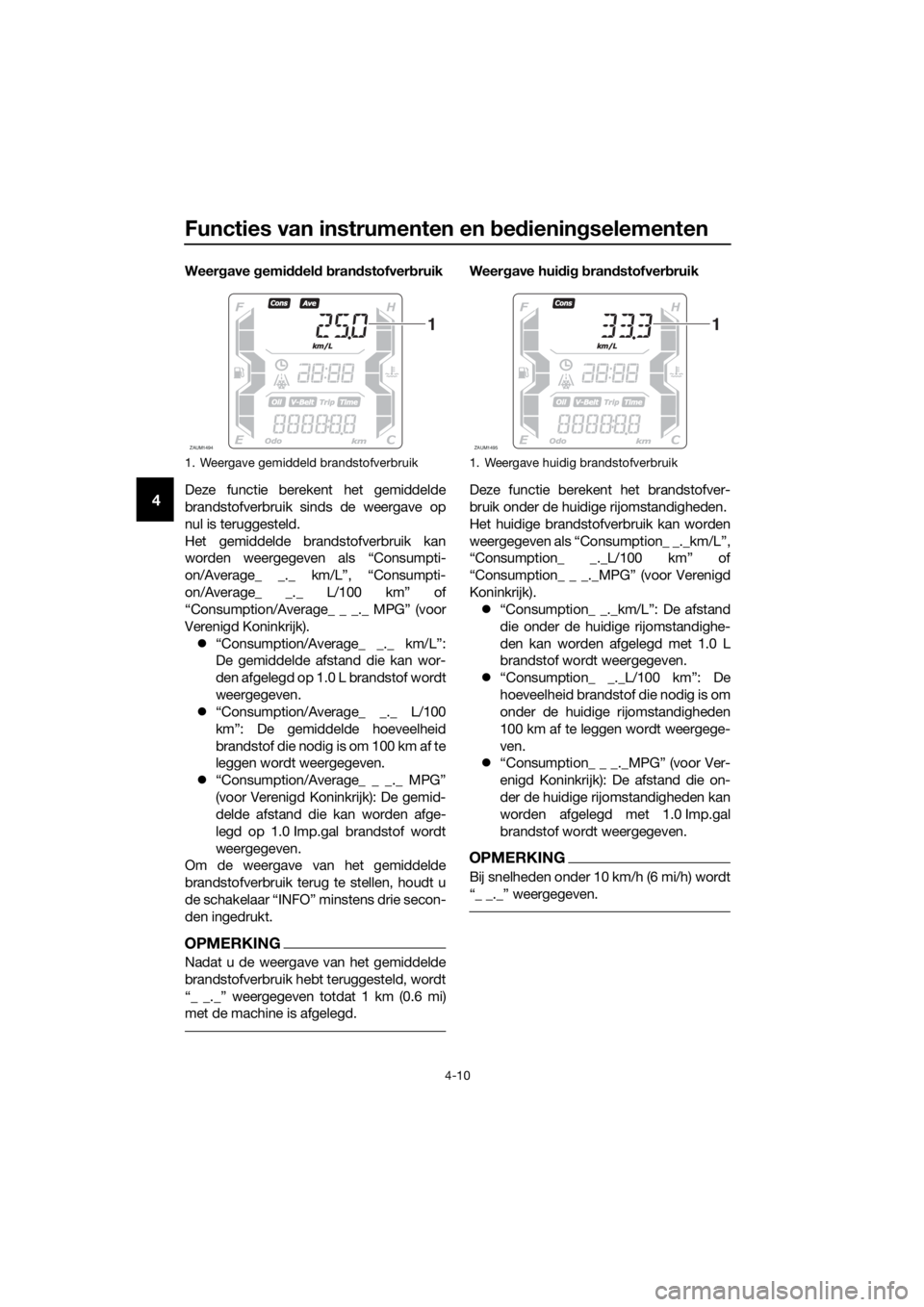

Weergave gemiddeld brandstofverbruik
Deze functie berekent het gemiddelde
brandstofverbruik sinds de weergave op
nul is teruggesteld.
Het gemiddelde brandstofverbruik kan
worden weergegeven als “Consumpti-
on/Average_ _._ km/L”, “Consumpti-
on/Average_ _._ L/100 km” of
“Consumption/Average_ _ _._ MPG” (voor
Verenigd Koninkrijk).
“Consumption/Average_ _._ km/L”:
De gemiddelde afstand die kan wor-
den afgelegd op 1.0 L brandstof wordt
weergegeven.
“Consumption/Average_ _._ L/100
km”: De gemiddelde hoeveelheid
brandstof die nodig is om 100 km af te
leggen wordt weergegeven.
“Consumption/Average_ _ _._ MPG”
(voor Verenigd Koninkrijk): De gemid-
delde afstand die kan worden afge-
legd op 1.0 Imp.gal brandstof wordt
weergegeven.
Om de weergave van het gemiddelde
brandstofverbruik terug te stellen, houdt u
de schakelaar “INFO” minstens drie secon-
den ingedrukt.
OPMERKING
Nadat u de weergave van het gemiddelde
brandstofverbruik hebt teruggesteld, wordt

met de machine is afgelegd.
Weergave huidig brandstofverbruik
Deze functie berekent het brandstofver-
bruik onder de huidige rijomstandigheden.
Het huidige brandstofverbruik kan worden
weergegeven als “Consumption_ _._km/L”,
“Consumption_ _._L/100 km” of
“Consumption_ _ _._MPG” (voor Verenigd
Koninkrijk).
“Consumption_ _._km/L”: De afstand
die onder de huidige rijomstandighe-
den kan worden afgelegd met 1.0 L
brandstof wordt weergegeven.
“Consumption_ _._L/100 km”: De
hoeveelheid brandstof die nodig is om
onder de huidige rijomstandigheden
100 km af te leggen wordt weergege-
ven.
“Consumption_ _ _._MPG” (voor Ver-
enigd Koninkrijk): De afstand die on-
der de huidige rijomstandigheden kan
worden afgelegd met 1.0 Imp.gal
brandstof wordt weergegeven.
OPMERKING
Bij snelheden onder 10 km/h (6 mi/h) wordt

1. Weergave gemiddeld brandstofverbruik
ZAUM1494
1
1. Weergave huidig brandstofverbruik
ZAUM1495
1
UBY3D0D0.book Page 10 Tuesday, August 29, 2017 9:46 AM

Functies van instrumenten en bedieningselementen
4-11
4
Weergave voor gemiddelde snelheid
De gemiddelde snelheid “Average_ _
_kmh” of “Average_ _ _MPH” (voor Ver-
enigd Koninkrijk) wordt weergegeven.
De gemiddelde snelheid is de totale af-
stand gedeeld door de totale tijd (waarin
het contactslot in de stand “ON” stond)
sinds de weergave het laatst is terugge-
steld naar nul.
Deze weergave toont de gemiddelde snel-
heid sinds de weergave is teruggesteld
naar nul.
Als u de weergave voor gemiddelde snel-
heid wilt terugstellen, selecteert u deze
door op de schakelaar “INFO” te drukken
en houdt u vervolgens de schakelaar “IN-
FO” drie seconden ingedrukt.
Waarschuwingsberichtfunctie
Deze functie toont een waarschuwingsbe-
richt dat overeenkomt met de huidige
waarschuwing.
“L FUEL”: Wordt weergegeven wanneer
het laatste segment van de brandstofni-
veaumeter gaat knipperen. Als “L FUEL”
wordt weergegeven, moet u zo snel moge-
lijk tanken.
“H TEMP”: Wordt weergegeven wanneer
het bovenste segment van de temperatuur-
meter koelvloeistof gaat knipperen. Als “H
TEMP” wordt weergegeven, stop dan het
voertuig, stop vervolgens de motor en laat
de motor afkoelen.“ICE”: Wordt weergegeven wanneer het
waarschuwingslampje gladde weg “ ”
gaat knipperen. Als “ICE” wordt weergege-
ven, moet u rekening houden met gladheid.
“OIL SERV”: Wordt weergegeven wanneer
de indicator voor olieverversing “OIL” gaat
knipperen. Als “OIL SERV” wordt weerge-
geven, moet u de motorolie verversen en
vervolgens de indicator voor olieverversing
en ritteller voor olieverversing terugstellen.
“V-BELT SERV”: Wordt weergegeven wan-
neer de indicator V-snaarvervanging “V-
Belt” gaat knipperen. Als “V-BELT SERV”
wordt weergegeven, moet u de V-snaar
vervangen en vervolgens de indicator V-
snaarvervanging en ritteller voor V-snaar-
vervanging terugstellen.
Bij twee of meer waarschuwingen worden
de waarschuwingsberichten in de onder-
staande volgorde weergegeven:
L FUEL → H TEMP → ICE → OIL SERV →
VBELT SERV → L FUEL
1. Weergave voor gemiddelde snelheid
ZAUM1496
1
UBY3D0D0.book Page 11 Tuesday, August 29, 2017 9:46 AM

Functies van instrumenten en bedieningselementen
4-12
4
DAU1234M
Stuurschakelaars
Links
Rechts
DAU54201Dimlichtschakelaar/
lichtsignaalschakelaar “ / /PASS”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
Als u een grootlichtsignaal wilt geven, drukt
u op de lichtsignaalzijde “PASS” van de
schakelaar terwijl de koplampen op dim-
licht staan.
DAU12461Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU54212Stop/Run/Start-schakelaar “ / / ”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en drukt u de
schakelaar vervolgens omlaag naar “ ”.
Zie pagina 6-2 voor startinstructies voordat
u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.
DAU78190Schakelaar alarmverlichting“”
Met het contactslot in de stand “ON”
of “ ” kunt u met deze schakelaar de
alarmverlichting inschakelen (gelijktijdig
knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.
LET OP
DCA10062
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ont-
laden.

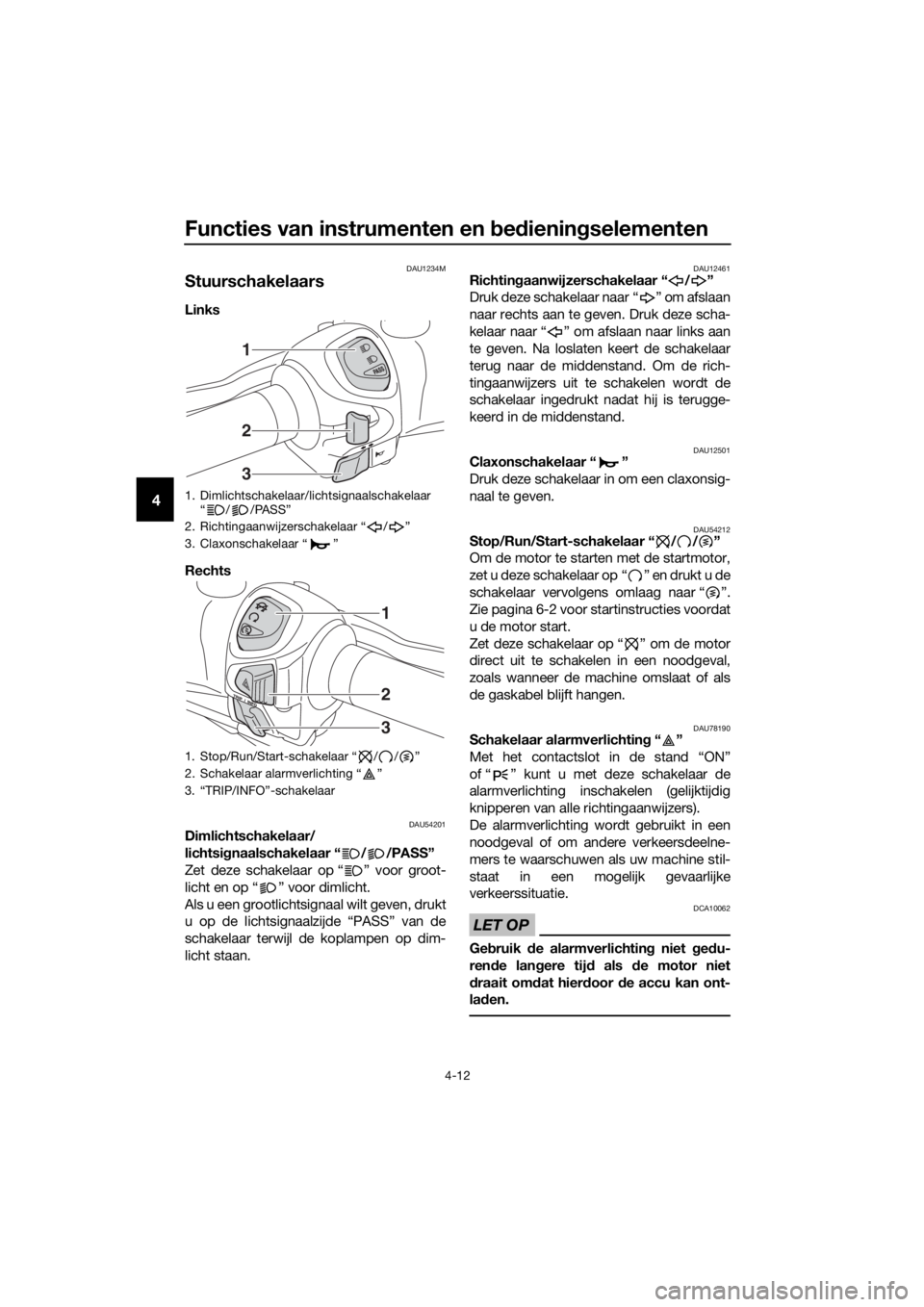

1. Dimlichtschakelaar/lichtsignaalschakelaar
“ / /PASS”
2. Richtingaanwijzerschakelaar “ / ”
3. Claxonschakelaar “ ”
1. Stop/Run/Start-schakelaar “ / / ”
2. Schakelaar alarmverlichting “ ”
3. “TRIP/INFO”-schakelaar
1
2
3
1
2
3
UBY3D0D0.book Page 12 Tuesday, August 29, 2017 9:46 AM

Functies van instrumenten en bedieningselementen
4-13
4
DAU78491Schakelaar “TRIP/INFO”
Deze schakelaar wordt gebruikt om instel-
lingen en weergaven te wijzigen in de mul-
tifunctionele meter. Zie pagina 4-3 voor
meer informatie.
Als u de schakelaar “TRIP” wilt gebruiken,
draait u de schakelaar “TRIP/INFO” in de
richting (a). Als u de schakelaar “INFO” wilt
gebruiken, draait u de schakelaar “TRIP/IN-
FO” in de richting (b).DAU12902
Voorremhendel
De voorremhendel bevindt zich aan de
rechterzijde van het stuur. Trek deze hendel
n aa r d e g as g r e ep t o e o m de v o o r r em t e be -
krachtigen.

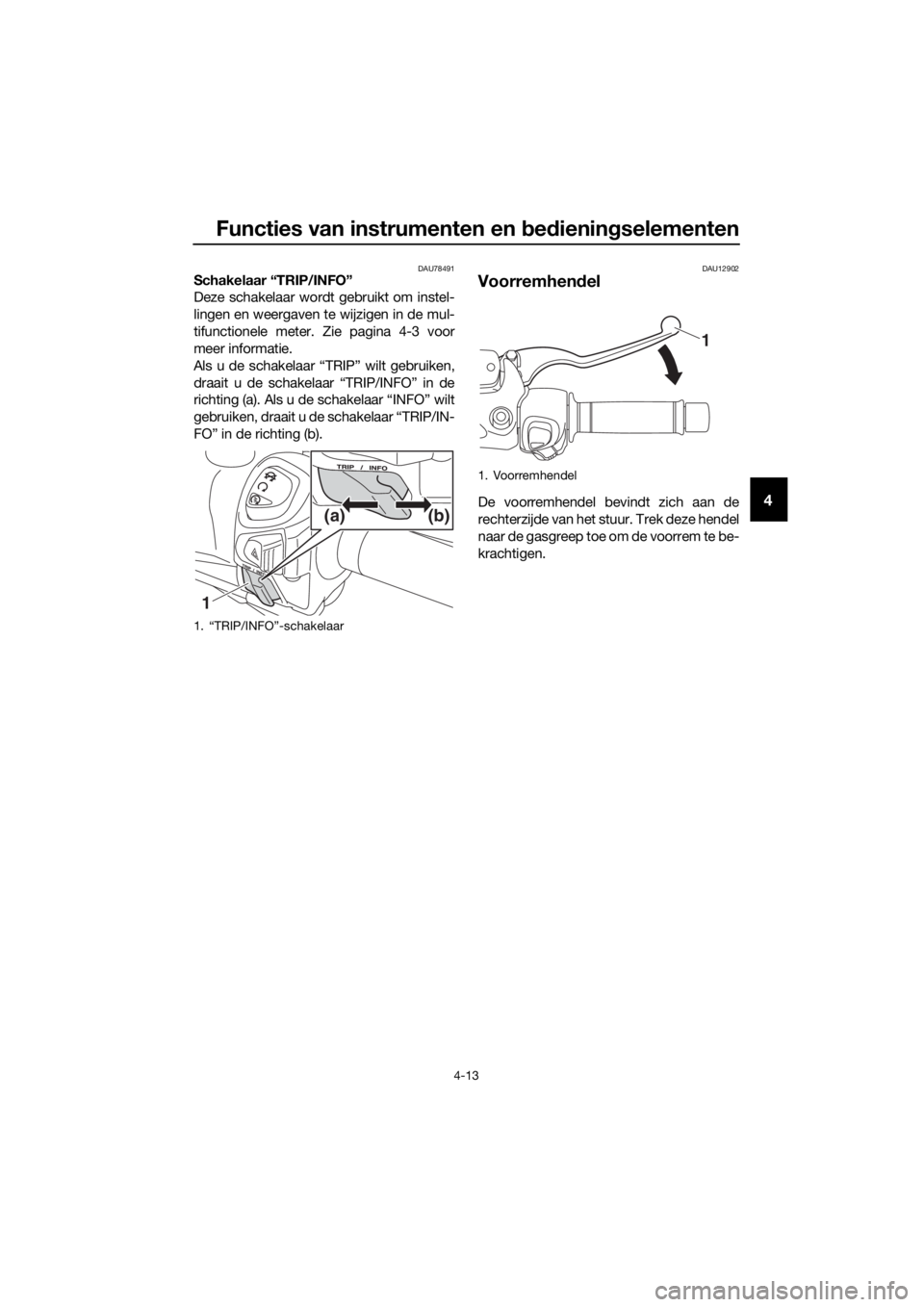

1. “TRIP/INFO”-schakelaar
1(b) (a)
1. Voorremhendel
1
UBY3D0D0.book Page 13 Tuesday, August 29, 2017 9:46 AM

Functies van instrumenten en bedieningselementen
4-14
4
DAU12952
Achterremhendel
De achterremhendel bevindt zich aan de
linkerzijde van het stuur. Trek deze hendel
naar het stuur toe om de achterrem te be-
krachtigen.
DAU78200
ABS
Het Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendels. Ga in dat geval
door met remmen en laat het ABS-systeem
het werk doen. Ga niet “pompend” rem-
men, dit vermindert de remeffectiviteit.
WAARSCHUWING
DWA16051
Houd altijd een veilige afstand tot voor-
liggers, zelfs als uw voertuig is uitgerust
met ABS.
Het ABS-systeem functioneert het
effectiefst over lange remwegen.
Op bepaalde oppervlakken, zoals
slechte wegen of grindwegen, kan
de remafstand met het ABS-sy-
steem langer zijn dan zonder ABS-
systeem.
Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
OPMERKING
Het ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat het contact-
slot op “ON” is gezet en een
rijsnelheid wordt bereikt van 10 km/h
(6 mi/h) of hoger. Tijdens deze test
hoort u een “klikkend” geluid aan de
voorkant van het voertuig en wanneer
u een remhendel licht aantrekt, voelt u
eventueel een trilling in de hendel. Dit
is normaal.
Dit ABS-systeem is uitgerust met een
testfunctie, waarbij de bestuurder pul-
saties kan voelen in de rembediening

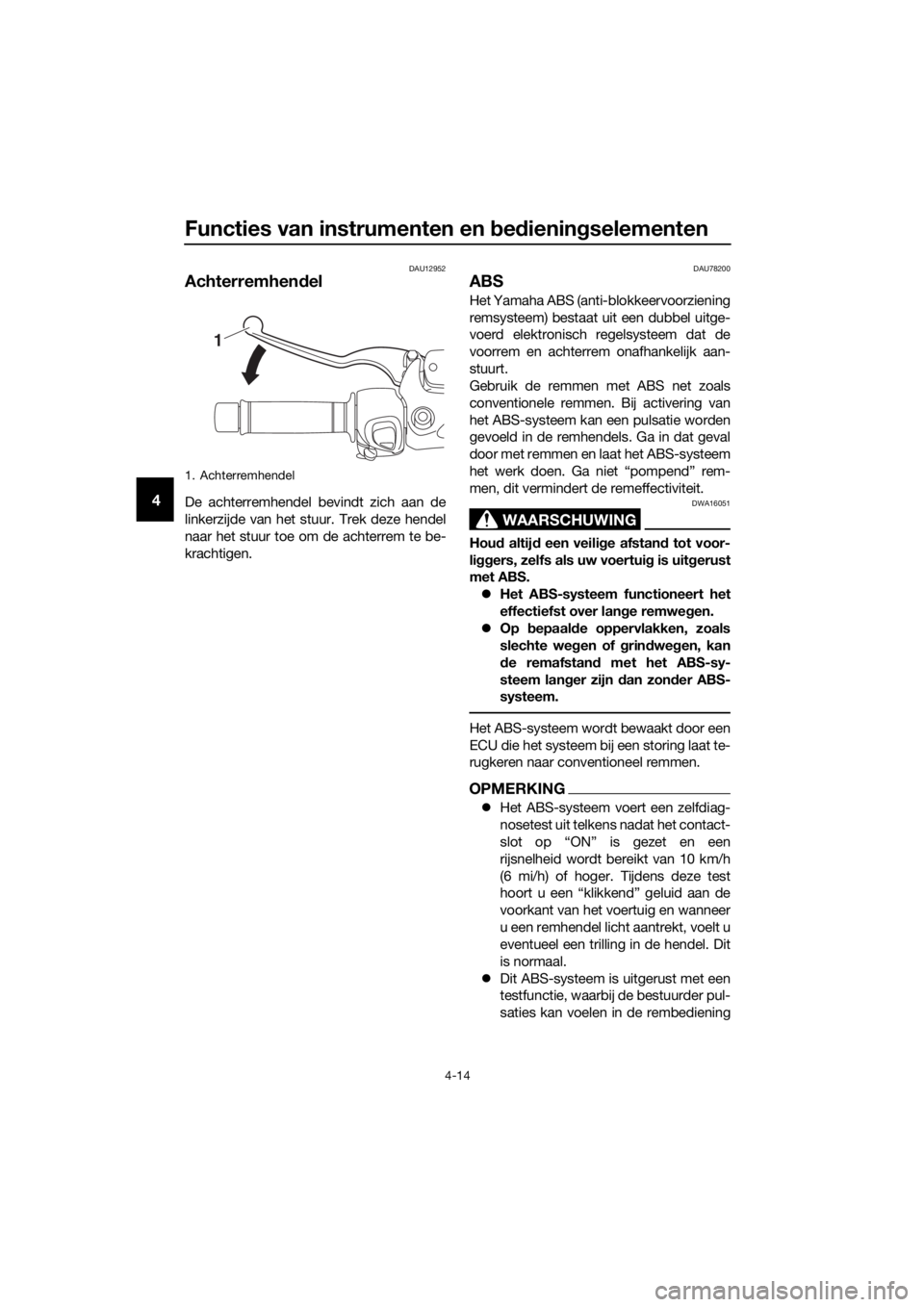

1. Achterremhendel
1
UBY3D0D0.book Page 14 Tuesday, August 29, 2017 9:46 AM
