alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.
MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
ATENCIÓN
SCA16522
Para cargar una batería VRLA (plomo-
ácido regulada por válvulas) es necesa-
rio un cargador especial (de tensión
constante). El uso de un cargador con-
vencional dañará la batería.
Almacenamiento de la batería
1. Si no va a utilizar el vehículo durante
más de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
ATENCIÓN: Para extraer la batería
debe desactivar el interruptor prin-
cipal y, a continuación, desconec-
tar el cable negativo antes de
desconectar el positivo.
[SCA16304]
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
3. Cargue completamente la batería an-
tes de instalarla. ATENCIÓN: Cuando
vaya a instalar la batería, verifique
que el interruptor principal esté
desactivado y, a continuación, co-
necte el cable positivo antes de co-
nectar el negativo.
[SCA16842]
4. Una vez instalada la batería, verifique
que los cables estén correctamente
conectados a los bornes.
ATENCIÓN
SCA16531
Mantenga siempre la batería cargada. El
almacenamiento de una batería descar-
gada puede dañarla de forma irrepara-
ble.
UBY3S0S0.book Page 29 Monday, August 28, 2017 8:41 AM

Mantenimiento y ajustes periódicos
7-30
7
SAU78242
Cambio de fusibles
El fusible principal y las cajas de fusibles
que contienen los fusibles de cada uno de
los circuitos están situados debajo del pa-
nel A. (Véase la página 7-7).
NOTA
Para acceder al fusible principal, retire la
tapa del relé de arranque, como se mues-
tra.
Si un fusible está fundido, cámbielo del
modo siguiente.
1. Desactive el interruptor principal y el
circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
¡ADVERTENCIA! Para evitar una
avería grave del sistema eléctrico y
posiblemente un incendio, no utili-
ce un fusible con un amperaje su-
perior al recomendado.
[SWA15132]

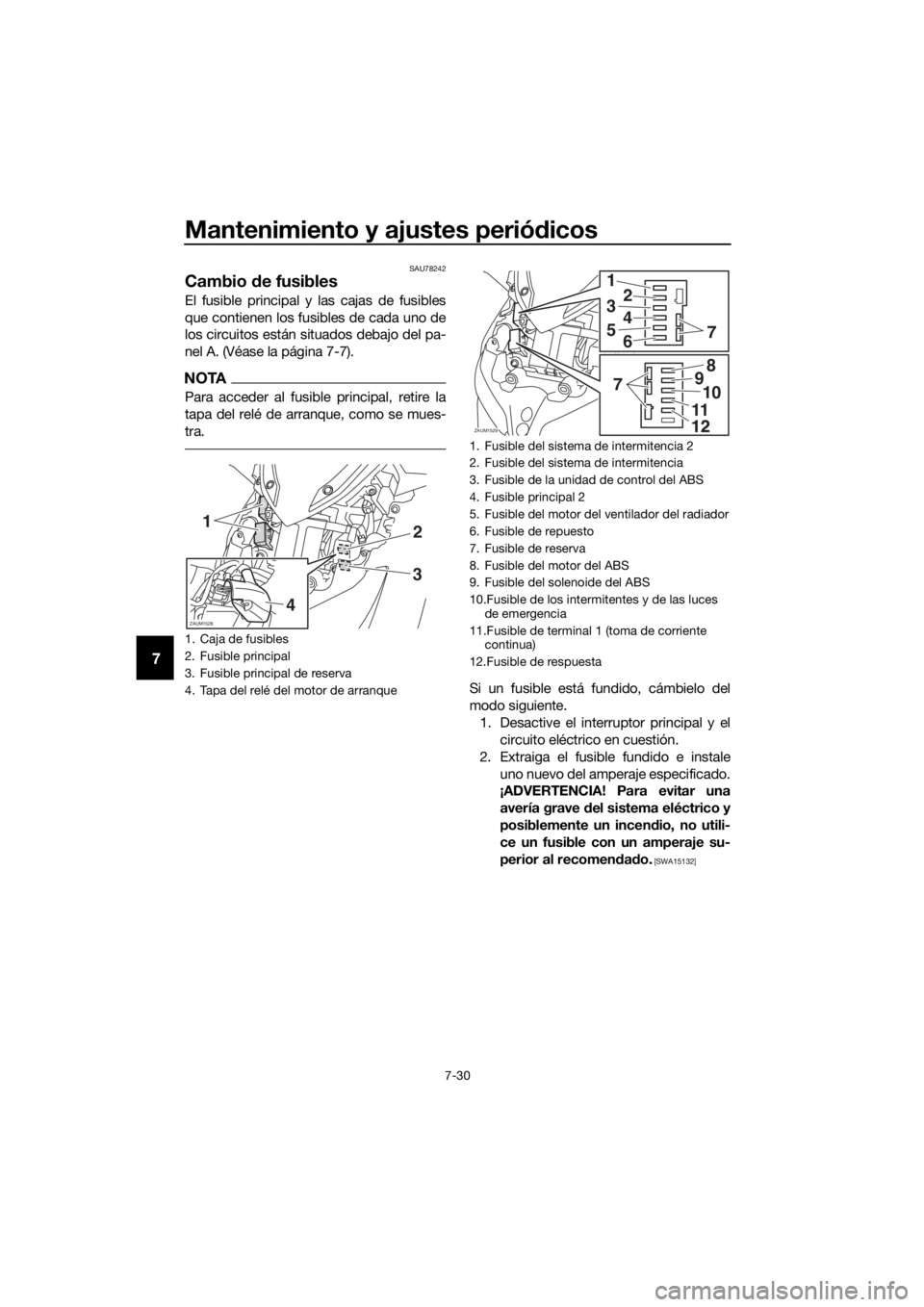

1. Caja de fusibles
2. Fusible principal
3. Fusible principal de reserva
4. Tapa del relé del motor de arranque
ZAUM1528
12
3
4
1. Fusible del sistema de intermitencia 2
2. Fusible del sistema de intermitencia
3. Fusible de la unidad de control del ABS
4. Fusible principal 2
5. Fusible del motor del ventilador del radiador
6. Fusible de repuesto
7. Fusible de reserva
8. Fusible del motor del ABS
9. Fusible del solenoide del ABS
10.Fusible de los intermitentes y de las luces
de emergencia
11.Fusible de terminal 1 (toma de corriente
continua)
12.Fusible de respuesta
ZAUM1529
1234567
8910
11
7
UBY3S0S0.book Page 30 Monday, August 28, 2017 8:41 AM

Mantenimiento y ajustes periódicos
7-31
7
3. Active el interruptor principal y el cir-
cuito eléctrico en cuestión para com-
probar si el dispositivo funciona.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU64070
Faros
Este modelo está equipado con faros LED.
Si un faro no se enciende, haga revisar el
circuito eléctrico en un concesionario
Yamaha.
ATENCIÓN
SCA16581
No pegue ningún tipo de película colo-
reada o adhesivos sobre la óptica del fa-
ro.
Fusibles especificados:
Fusible principal:
20.0 A
Fusible principal 2:
7.5 A
Fusible terminal 1:
2.0 A
Fusible del sistema de intermiten-
cia:
10.0 A
Fusible del sistema de intermitencia
2:
7.5 A
Fusible del motor del ventilador del
radiador:
7.5 A
Fusible de repuesto:
7.5 A
Fusible de los intermitentes y de las
luces de emergencia:
7.5 A
Fusible de la unidad de control del
sistema ABS:
7.5 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del solenoide del ABS:
15.0 A
Fusible de respuesta:
2.0 A
UBY3S0S0.book Page 31 Monday, August 28, 2017 8:41 AM

Mantenimiento y ajustes periódicos
7-32
7
SAU54502
Luces de posición
Este modelo está provisto de luces de po-
sición LED.
Si una luz de posición no se enciende, há-
gala revisar en un concesionario Yamaha.
SAU70540
Luz de freno/piloto trasero
Este modelo está provisto de una luz de
freno/piloto trasero de tipo LED.
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
UBY3S0S0.book Page 32 Monday, August 28, 2017 8:41 AM

Mantenimiento y ajustes periódicos
7-33
7
SAU39881
Luz de los intermitentes delante-
ros
Si la luz de un intermitente delantero no se
enciende, haga revisar el circuito eléctrico
en un concesionario Yamaha o cambie la
bombilla.
SAUT1331
Bombilla de intermitente trasero
Si una luz del intermitente trasero no se en-
ciende, haga revisar el circuito eléctrico en
un concesionario Yamaha o cambie la
bombilla.
UBY3S0S0.book Page 33 Monday, August 28, 2017 8:41 AM

Mantenimiento y ajustes periódicos
7-34
7
SAU78560
Cambio de la bombilla de la luz
de la matrícula
1. Desmonte la luz de la matrícula extra-
yendo los pernos y la placa y, a conti-
nuación, extraiga el casquillo de la
bombilla de la luz de la matrícula (con
la bombilla) tirando de él hacia fuera.
2. Tire de la bombilla fundida para ex-
traerla.
3. Introduzca una nueva bombilla en el
portabombillas.
4. Coloque el casquillo (con la bombilla)
empujándolo hacia dentro y, a conti-
nuación, instale la luz de la matrícula
colocando la placa y los pernos.
SAU60701
Identificación de averías
Aunque los vehículos Yamaha son objeto
de una completa revisión antes de salir de
fábrica, pueden surgir problemas durante
su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo comprue-
be esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación del
vehículo, llévelo a un concesionario
Yamaha cuyos técnicos cualificados dis-
ponen de las herramientas, experiencia y
conocimientos necesarios para repararlo
correctamente.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar,
incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.
SAU76551Localización de averías del sistema de
llave inteligente
Cuando el sistema de llave inteligente no
funcione, compruebe lo siguiente.
¿Está activada la llave inteligente?
(Consulte la página 3-5).

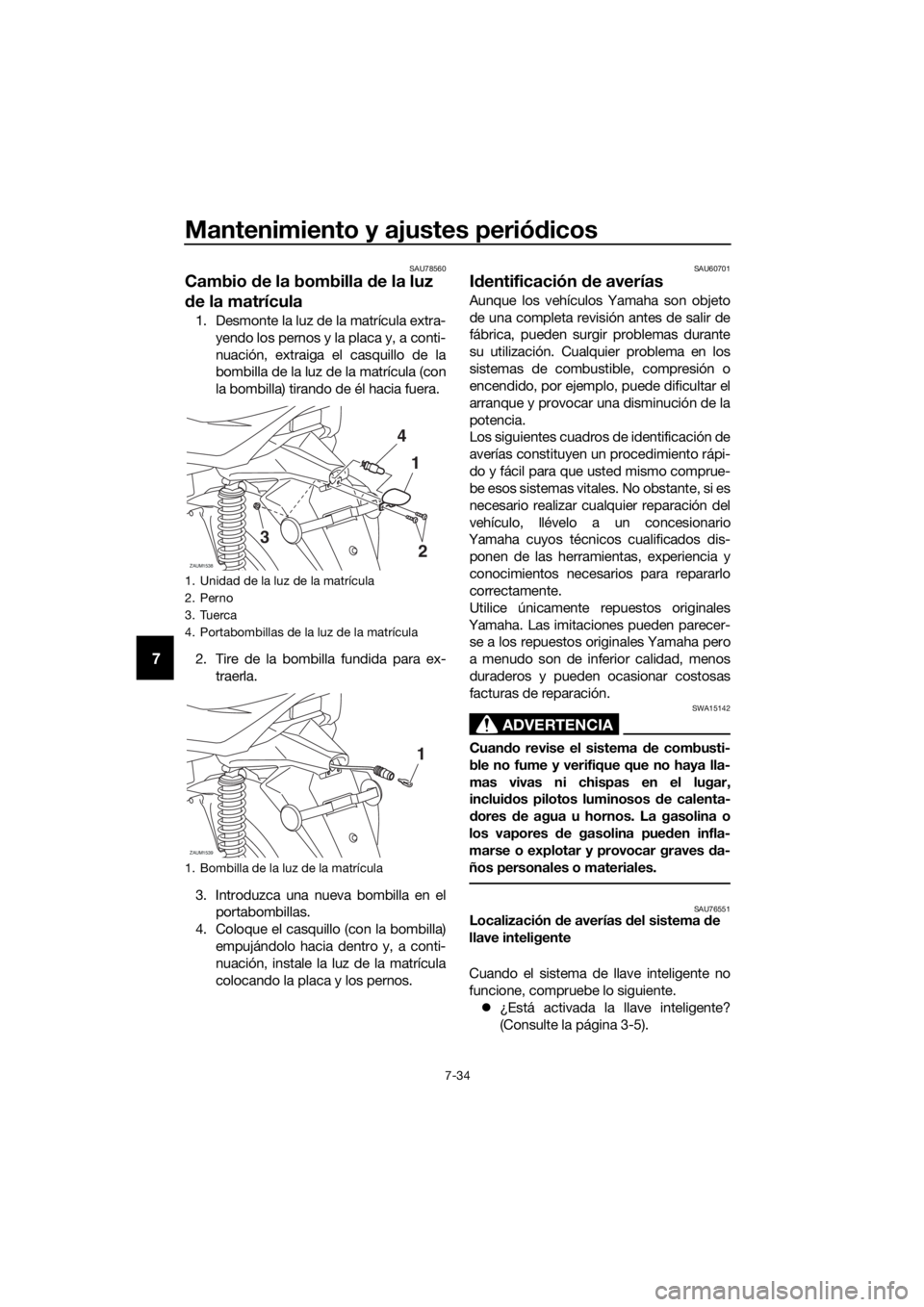

1. Unidad de la luz de la matrícula
2. Perno
3. Tuerca
4. Portabombillas de la luz de la matrícula
1. Bombilla de la luz de la matrícula
ZAUM1538
1 4
3
2
ZAUM1539
1
UBY3S0S0.book Page 34 Monday, August 28, 2017 8:41 AM

Mantenimiento y ajustes periódicos
7-35
7
¿Está agotada la pila de la llave inteli-
gente? (Consulte la página 3-6).
¿Está la pila de la llave inteligente co-
rrectamente colocada? (Consulte la
página 3-6).
¿Está utilizando la llave inteligente en
presencia de ondas de radio de alta
intensidad u otras interferencias elec-
tromagnéticas? (Consulte la página
3-1).
¿Está utilizando la llave inteligente que
está registrada en el vehículo?
¿Está descargada la batería del vehí-
culo? Cuando la batería del vehículo
está descargada, el sistema de llave
inteligente no funciona. Haga cargar o
cambiar la batería del vehículo. (Véase
la página 7-28).
Si el sistema de llave inteligente no funcio-
na después de comprobar los puntos ante-
riores, hágalo revisar en un concesionario
Yamaha.
NOTA
Ver en Modo de emergencia en la página
7-38 información sobre cómo arrancar el
motor sin la llave inteligente.
UBY3S0S0.book Page 35 Monday, August 28, 2017 8:41 AM

Mantenimiento y ajustes periódicos
7-36
7
SAU68020
Cuadros de identificación de averías
Problemas de arranque o reducción de las prestaciones del motor
1. GasolinaHay suficiente
gasolina.
No hay gasolina.
Compruebe la
batería.
Ponga gasolina.
El motor gira
rápidamente.
El motor gira
lentamente.
Accione el arranque
eléctrico.
El motor no arranca.
Compruebe la
batería.
Límpielos con un
paño seco y corrija la
distancia entre
electrodos o cambie
la bujía.
Compruebe las conexiones
de los cables de la bateria
y haga cargar la bateria en
un concesionario Yamaha
segun sea necesario.
2. BateríaLa batería está bien.
El motor no arranca.
Compruebe el
encendido.
3. EncendidoHúmedos
Secos
Hay compresión.
No hay compresión.
El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la
compresión.Haga revisar el
vehículo en un
concesionario Yamaha.
Extraiga la bujía y
compruebe los
electrodos.
Accione el arranque
eléctrico.
Accione el arranque
eléctrico.
Compruebe el nivel
de gasolina en el
depósito.
4. Compresión
UBY3S0S0.book Page 36 Monday, August 28, 2017 8:41 AM

Mantenimiento y ajustes periódicos
7-37
7

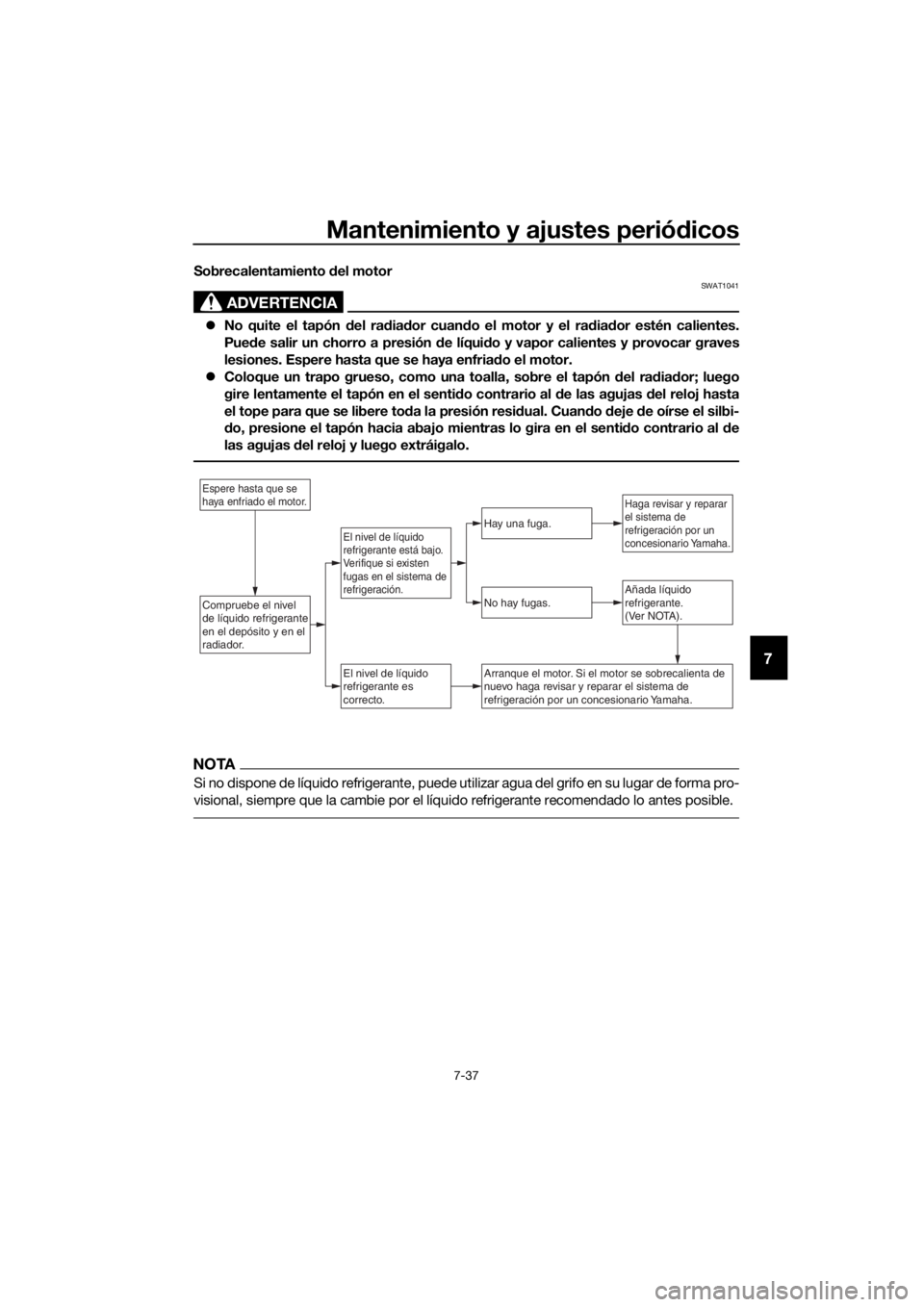

Sobrecalentamiento del motor
ADVERTENCIA
SWAT1041
No quite el tapón del radiador cuando el motor y el radiador estén calientes.
Puede salir un chorro a presión de líquido y vapor calientes y provocar graves
lesiones. Espere hasta que se haya enfriado el motor.
Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego
gire lentamente el tapón en el sentido contrario al de las agujas del reloj hasta
el tope para que se libere toda la presión residual. Cuando deje de oírse el silbi-
do, presione el tapón hacia abajo mientras lo gira en el sentido contrario al de
las agujas del reloj y luego extráigalo.
NOTA
Si no dispone de líquido refrigerante, puede utilizar agua del grifo en su lugar de forma pro-
visional, siempre que la cambie por el líquido refrigerante recomendado lo antes posible.
Espere hasta que se
haya enfriado el motor.
Compruebe el nivel
de líquido refrigerante
en el depósito y en el
radiador.Añada líquido
refrigerante.
(Ver NOTA).
El nivel de líquido
refrigerante es
correcto.
No hay fugas.
Hay una fuga.El nivel de líquido
refrigerante está bajo.
Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar
el sistema de
refrigeración por un
concesionario Yamaha.
Arranque el motor. Si el motor se sobrecalienta de
nuevo haga revisar y reparar el sistema de
refrigeración por un concesionario Yamaha.
UBY3S0S0.book Page 37 Monday, August 28, 2017 8:41 AM

Mantenimiento y ajustes periódicos
7-38
7
SAU76561
Modo de emergencia
Aunque la llave inteligente se pierda, resul-
te dañada o se haya agotado la pila, se
puede dar el contacto y arrancar el motor.
Será necesario el número de identificación
del sistema de llave inteligente.
Para utilizar el vehículo en modo de
emergencia
1. Pare el vehículo en un lugar seguro y
gire el interruptor principal a “OFF”.
2. Pulse el mando del interruptor princi-
pal durante 5 segundos hasta que la
luz indicadora del sistema de llave in-
teligente parpadee una vez y, a conti-
nuación, suéltelo. Repita la operación
dos veces más. La luz indicadora del
sistema de llave inteligente se encien-
de durante tres segundos para indicar
el cambio al modo de emergencia.
3. Cuando la luz indicadora del sistema
de llave inteligente se apague, intro-
duzca el número de identificación del
modo siguiente.4. El número de identificación se intro-
duce contando el número de parpa-
deos de la luz indicadora del sistema
de llave inteligente.
Por ejemplo, si el número de identifi-
cación es 123456:
Mantenga pulsado el mando.
↓
La luz indicadora del sistema de llave
inteligente comienza a parpadear.
↓
Suelte el mando cuando la luz indica-
dora del sistema de llave inteligente
haya parpadeado una vez.
↓
Se ha introducido el primer dígito del
número de identificación “1”.
↓
Mantenga de nuevo pulsado el man-
do.
↓

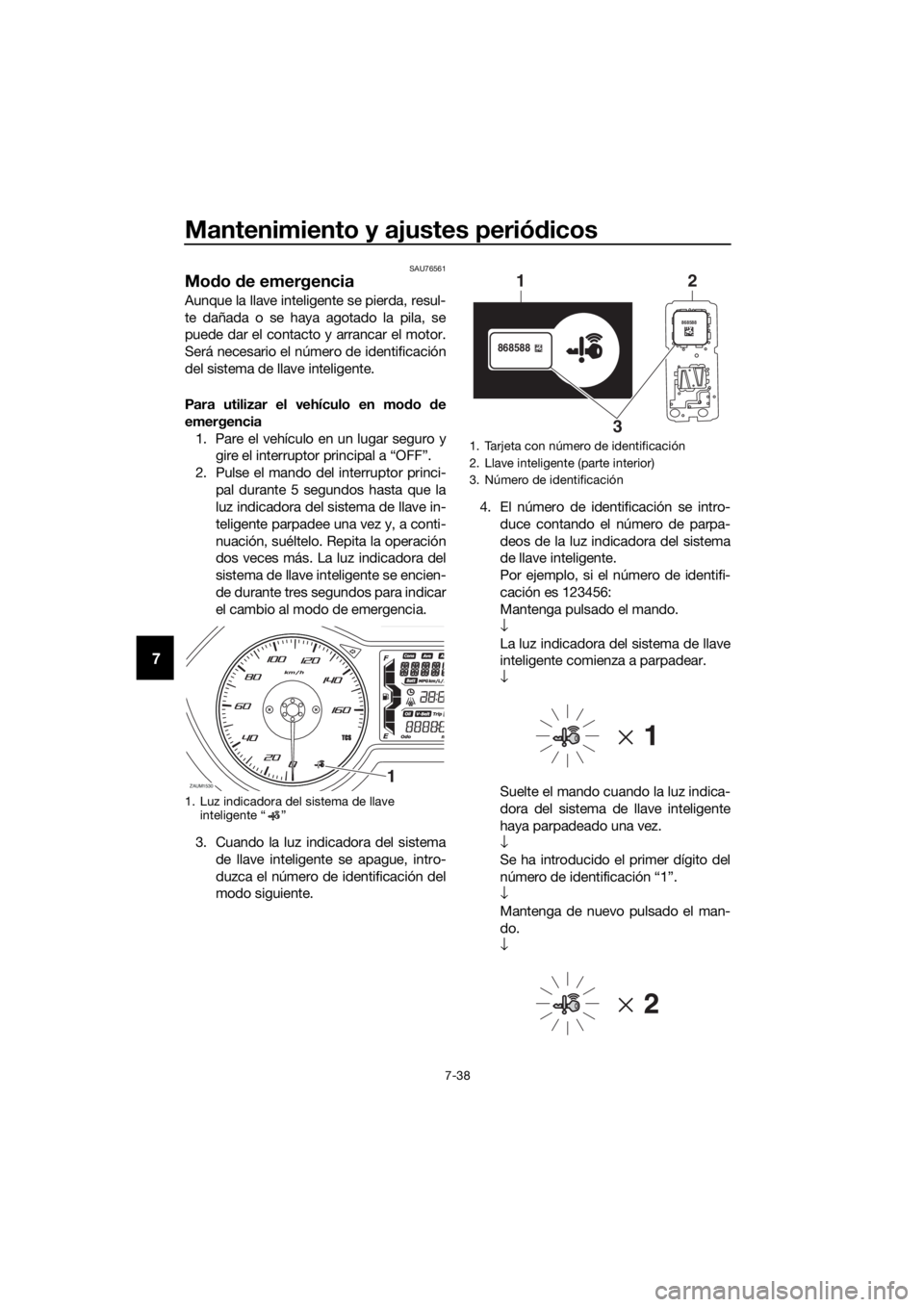

1. Luz indicadora del sistema de llave
inteligente “ ”
ZAUM15301
1. Tarjeta con número de identificación
2. Llave inteligente (parte interior)
3. Número de identificación
868588
868588
1
32
UBY3S0S0.book Page 38 Monday, August 28, 2017 8:41 AM
