YAMAHA XMAX 300 2021 Manuale duso (in Italian)

Manutenzione e regolazione perio diche
7-9
7
HAU19623
Controllo della can delaLa candela è un componente importante
del motore che va controllato periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione della cande-
la, bisogna smontarla e controllarla in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
della candela può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale della candela dovrebbe essere
di colore marroncino chiaro (il colore ideale
se il veicolo viene usato normalmente). Se il
colore della candela è nettamente diverso,
il motore potrebbe f unzionare in maniera
anomala. Non tentare di diagnosticare pro-
blemi di questo genere. Chiedere invece ad
un concessionario Yamaha di controllare il
veicolo.
Se la candela presenta segni di usura degli
elettrodi e eccessivi depositi carboniosi o di
altro genere, si deve sostituirla. Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
Can
dela secon do specifica:
NGK/LMAR8A-9

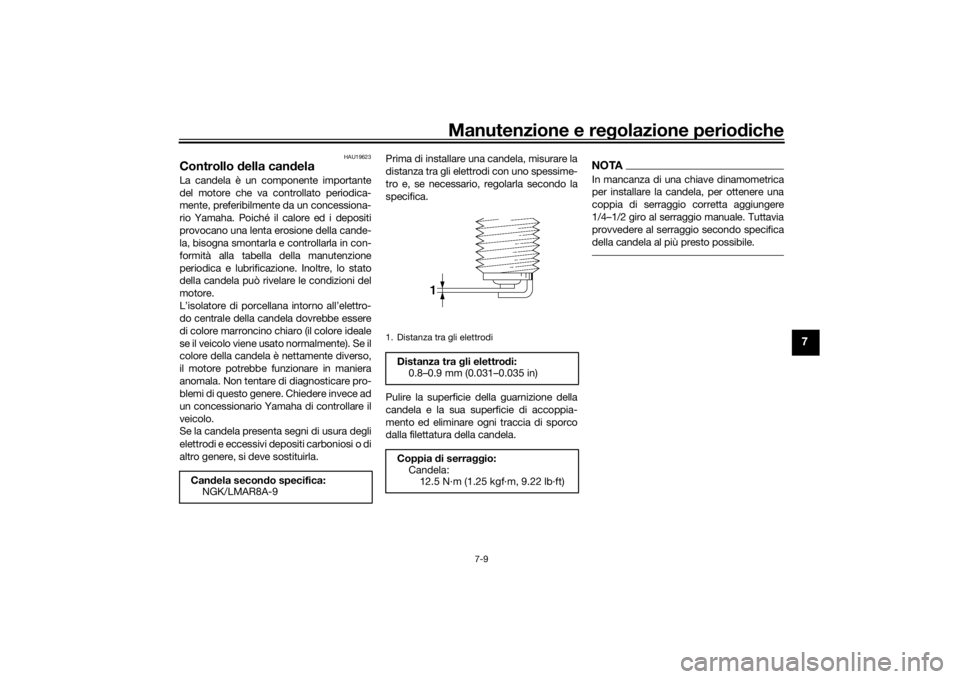

1. Distanza tra gli elettrodi
Distanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serra ggio:
Candela: 12.5 N·m (1.25 kgf·m, 9.22 lb·ft)
UBBAH0H0.book Page 9 Monday, September 7, 2020 5:19 PM

Manutenzione e regolazione perio diche
7-10
7
HAU36112
Filtro a carboni attiviQuesto modello è dotato di un filtro a car-
boni attivi per evitare lo scarico nell’atmo-
sfera dei vapori di carburante. Prima di
utilizzare questo veicolo, eseguire i seguen-
ti controlli: 
Verificare il collegamento di ciascun
tubo.
 Verificare che ciascun tubo flessibile e
filtro a carboni attivi non siano fessu-
rati o danneggiati. Sostituire se dan-
neggiata.
 Controllare che il tubetto sfiato filtro a
carboni attivi non sia otturato e pulirlo
se necessario.
HAUM3980
Olio motore e elemento filtro olioControllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire l’elemento filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Avviare il motore, farlo riscaldare per
alcuni minuti, quindi spegnerlo.
3. Attendere qualche minuto per far de- positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò in basso sul
lato destro del carter.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti di livello minimo e massimo.

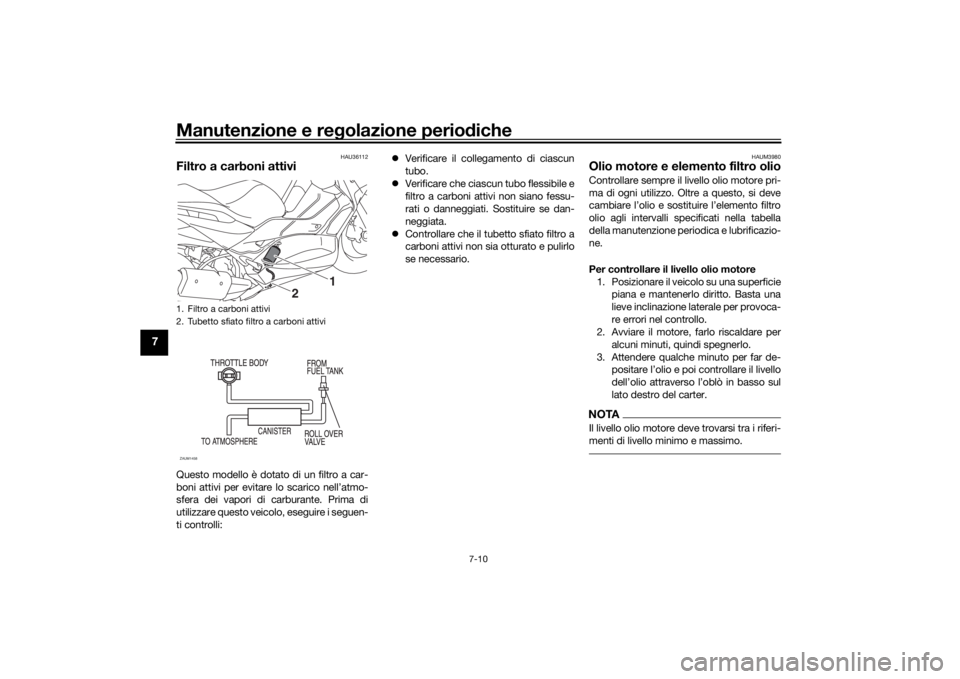

1. Filtro a carboni attivi
2. Tubetto sfiato filtro a carboni attivi
2
1
ZAUM1458
UBBAH0H0.book Page 10 Monday, September 7, 2020 5:19 PM

Manutenzione e regolazione perio diche
7-11
7
4. Se l’olio motore è al di sotto al riferi-
mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
Per cambiare l’olio motore (con o senza
sostituzione dell’elemento filtro olio)
1. Avviare il motore, farlo riscaldare per
alcuni minuti, quindi spegnerlo.
2. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
3. Togliere il tappo bocchettone riempi- mento olio motore e il relativo O-ring,
quindi rimuovere il bullone drenaggio
olio e la rispettiva guarnizione per sca-
ricare l’olio dal carter. 4. Verificare che l’O-ring non sia danneg-
giato e sostituirlo, se necessario.
NOTASaltare i passi 5–7 se non si sostituisce
l’elemento filtro olio.5. Rimuovere il coperchio elemento filtroolio togliendo i bulloni.
6. Rimuovere e sostituire l’elemento filtro olio e l’O-ring.

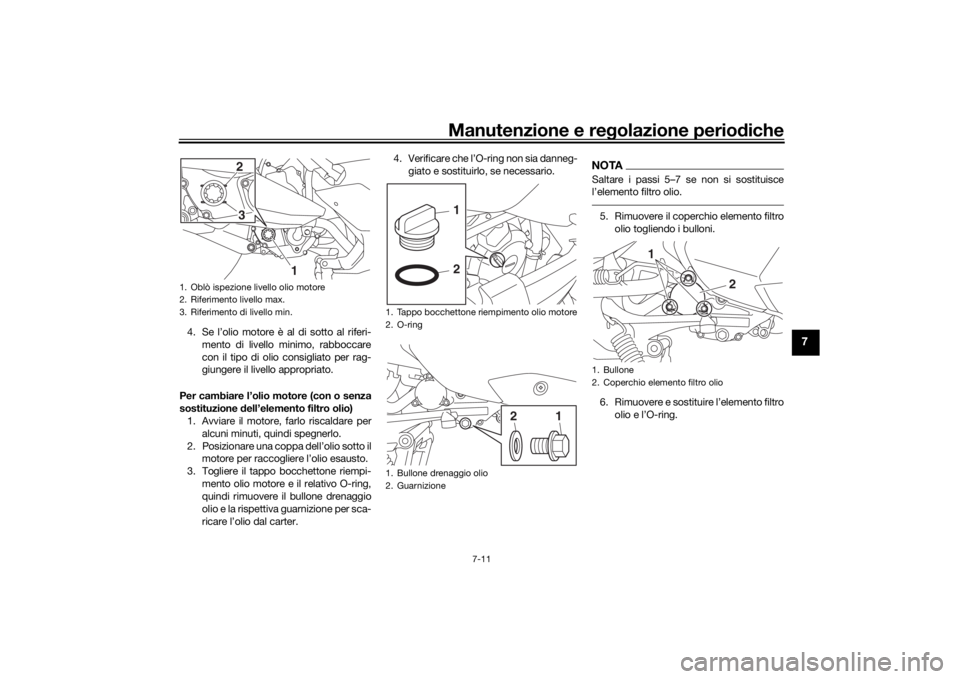

1. Oblò ispezione livello olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
3
1
2
1. Tappo bocchettone riempimento olio motore
2. O-ring
1. Bullone drenaggio olio
2. Guarnizione
1
2
1
2
1. Bullone
2. Coperchio elemento filtro olio
2
1
UBBAH0H0.book Page 11 Monday, September 7, 2020 5:19 PM

Manutenzione e regolazione perio diche
7-12
7
7. Installare il coperchio elemento filtro
olio installando i bulloni, quindi serran-
doli alla coppia specificata.NOTAVerificare che l’O-ring sia assestato corret-
tamente.8. Installare il bullone drenaggio olio e laguarnizione nuova, quindi stringere il
bullone alla coppia di serraggio se-
condo specifica. 9. Rabboccare con la quantità secondo
specifica dell’olio motore consigliato.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA24060
Accertarsi che non penetrino corpi
estranei nel carter.10. Installare e serrare il tappo riempimen-
to olio e il rispettivo O-ring. 11. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.
12. Spegnere il motore, controllare il livel- lo dell’olio e correggerlo, se necessa-
rio.
13. Azzerare l’indicatore cambio olio. (Ve- dere pagina 4-7.)
NOTASe si cambia l’olio motore prima che si sia
acceso l’indicatore cambio olio (per es., pri-
ma di raggiungere l’intervallo di cambio olio
periodico), dopo il cambio dell’olio bisogna
resettare l’indicatore, se si vuole che indichi
al momento giusto il prossimo cambio pe-
riodico dell’olio.

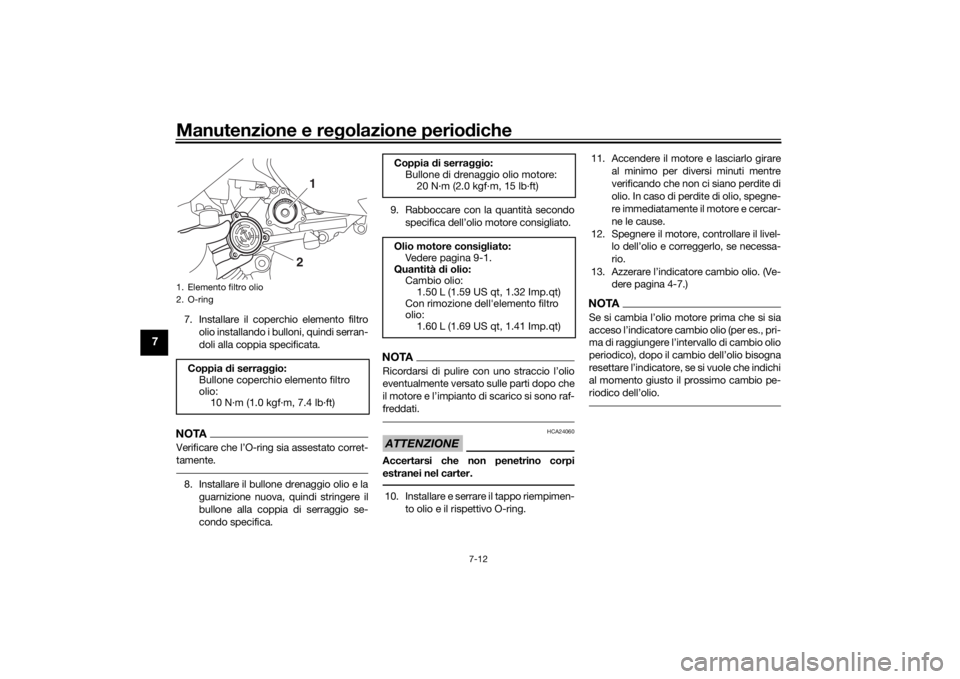

1. Elemento filtro olio
2. O-ringCoppia d i serraggio:
Bullone coperchio elemento filtro
olio: 10 N·m (1.0 kgf·m, 7.4 lb·ft)
1
2
Coppia d i serraggio:
Bullone di drenaggio olio motore:
20 N·m (2.0 kgf·m, 15 lb·ft)
Olio motore consi gliato:
Vedere pagina 9-1.
Quantità di olio:
Cambio olio:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Con rimozione dell'elemento filtro
olio:
1.60 L (1.69 US qt, 1.41 Imp.qt)
UBBAH0H0.book Page 12 Monday, September 7, 2020 5:19 PM

Manutenzione e regolazione perio diche
7-13
7
HAU20067
Olio trasmissione finalePrima di ogni utilizzo, controllare sempre
che la scatola trasmissione finale non pre-
senti perdite di olio. Se si riscontrano perdi-
te, fare controllare e riparare lo scooter da
un concessionario Yamaha. Oltre a questo,
si deve cambiare come segue l’olio tra-
smissione finale agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Accendere il motore, riscaldare l’olio trasmissione finale guidando lo scoo-
ter per diversi minuti e poi spegnerlo.
2. Posizionare lo scooter sul cavalletto centrale.
3. Posizionare una coppa dell’olio sotto
la scatola trasmissione finale per rac-
cogliere l’olio esausto.
4. Togliere il tappo del bocchettone di ri-
empimento olio trasmissione finale e il
rispettivo O-ring dalla scatola trasmis-
sione finale. 5. Togliere il bullone di drenaggio olio
trasmissione finale e la rispettiva guar-
nizione per scaricare l’olio dalla scato-
la trasmissione finale. 6. Installare il bullone di drenaggio olio
trasmissione finale e la guarnizione
nuova, quindi stringere il bullone alla
coppia di serraggio secondo specifi-
ca.
7. Rabboccare con la quantità secondo specifica dell’olio trasmissione finale
consigliato. AVVERTENZA! Accer-
tarsi che non penetrino corpi estra-
nei nella scatola trasmissione
finale. Accertarsi che non arrivi olio
sul pneumatico o sulla ruota.
[HWA11312]
8. Installare il tappo bocchettone di ri-
empimento olio trasmissione finale e
l’O-ring nuovo, quindi stringere il tap-
po riempimento olio.
9. Controllare che la scatola trasmissio- ne finale non presenti perdite d’olio. In
caso di perdite di olio, cercarne le
cause.

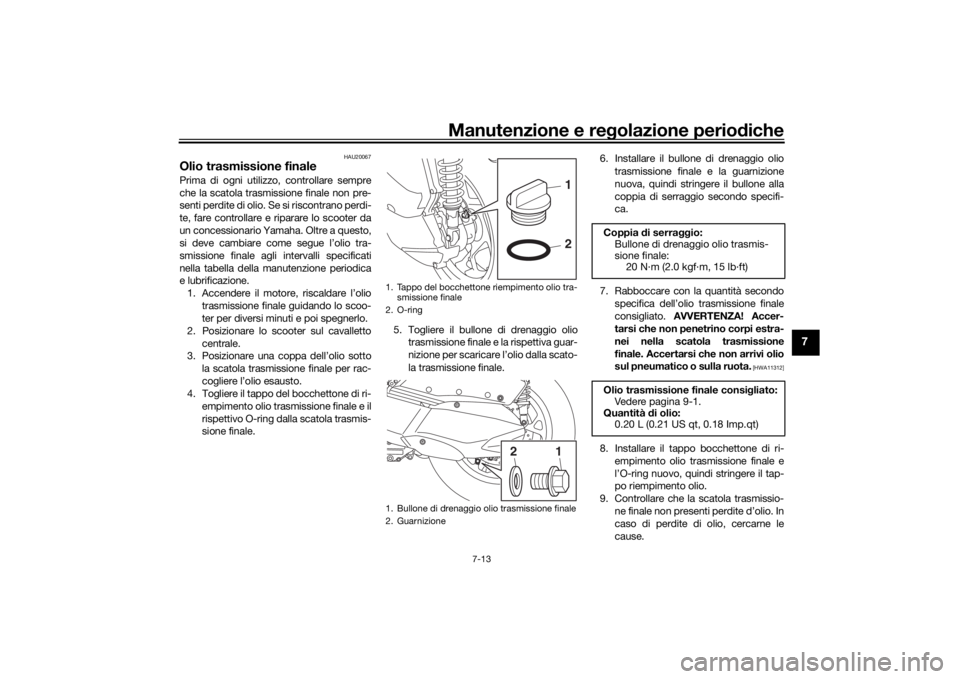

1. Tappo del bocchettone riempimento olio tra-smissione finale
2. O-ring
1. Bullone di drenaggio olio trasmissione finale
2. Guarnizione
1
21
2
Coppia di serra ggio:
Bullone di drenaggio olio trasmis-
sione finale: 20 N·m (2.0 kgf·m, 15 lb·ft)
Olio trasmissione finale consi gliato:
Vedere pagina 9-1.
Quantità di olio:
0.20 L (0.21 US qt, 0.18 Imp.qt)
UBBAH0H0.book Page 13 Monday, September 7, 2020 5:19 PM

Manutenzione e regolazione perio diche
7-14
7
HAUS1203
Li qui do refri geranteIl livello del liquido refrigerante deve essere
controllato regolarmente. Inoltre si deve
cambiare il liquido refrigerante agli intervalli
specificati nella tabella della manutenzione
periodica.NOTASe non è disponibile il liquido refrigerante
originale Yamaha, utilizzare un antigelo con
glicole etilenico contenente inibitori di cor-
rosione per i motori di alluminio e miscelar-
lo con acqua distillata a un rapporto 1:1.
HAU78580
Per controllare il livello del li qui do refri-
g erante
1. Posizionare il veicolo sul cavalletto centrale.
NOTASi deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
 Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.2. Controllare il livello del liquido refrige-
rante attraverso l’oblò.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il liquido refrigerante è all’altezza oal di sotto del riferimento livello min.,
togliere il tappetino poggiapiedi sini-
stro tirandolo verso l’alto.
Li
qui do refri gerante consi gliato:
Liquido refrigerante YAMALUBE
Quantità di li qui do refri gerante:
Serbatoio liquido refrigerante (riferi-
mento livello max.): 0.18 L (0.19 US qt, 0.16 Imp.qt)

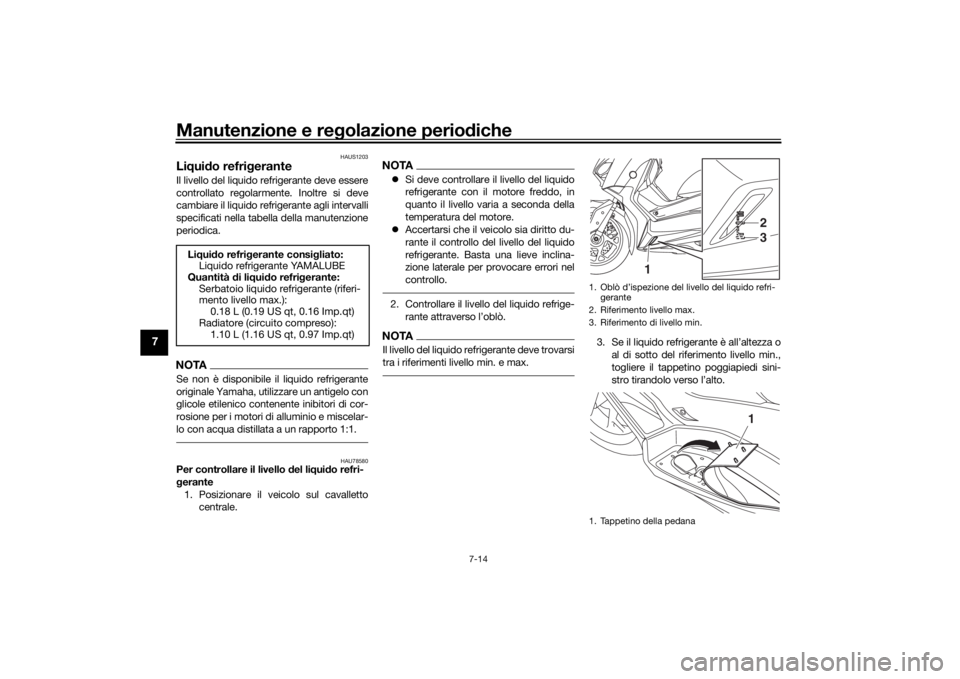

Radiatore (circuito compreso): 1.10 L (1.16 US qt, 0.97 Imp.qt)1. Oblò d’ispezione del livello del liquido refri-
gerante
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappetino della pedana
1
23
1
UBBAH0H0.book Page 14 Monday, September 7, 2020 5:19 PM

Manutenzione e regolazione perio diche
7-15
7
4. Togliere il coperchio del tappo serba-
toio liquido refrigerante.
5. Togliere il tappo serbatoio liquido re- frigerante, aggiungere liquido refrige-
rante fino al riferimento livello max., e
poi installare il tappo del serbatoio.
AVVERTENZA! To gliere solo il tap-
po serbatoio li qui do refri gerante.
Non tentare mai di to gliere il tappo
ra diatore quan do il motore è cal do.
[HWA15162]
ATTENZIONE: Se non si di-
spone di liq uido refri gerante, utiliz-
zare al suo posto acq ua distillata o
acq ua del rubinetto non calcarea.
Non utilizzare ac qua calcarea o sa-
lata, in quanto sono dannose per il
motore. Se si è usata dell’ac qua al
posto del refri gerante, sostituirla
con refri gerante al più presto possi- bile, altrimenti l’impianto
di raffre d-
d amento non sarebbe protetto dal
g elo e dalla corrosione. Se si è a g-
g iunta ac qua al refri gerante, far
controllare al più presto possibile
d a un concessionario Yamaha il
contenuto di refrig erante, altrimenti
l’efficacia del li qui do refri gerante si
ri duce.
[HCA10473]
6. Installare il coperchio del tappo serba-
toio liquido refrigerante.
7. Posizionare il tappetino poggiapiedi sinistro nella sua posizione originaria e
premerlo verso il basso per fissarlo.
HAU33032
Cambio del li qui do refri gerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di to glie-
re il tappo rad iatore quand o il motore è
cal do.
[HWA10382]

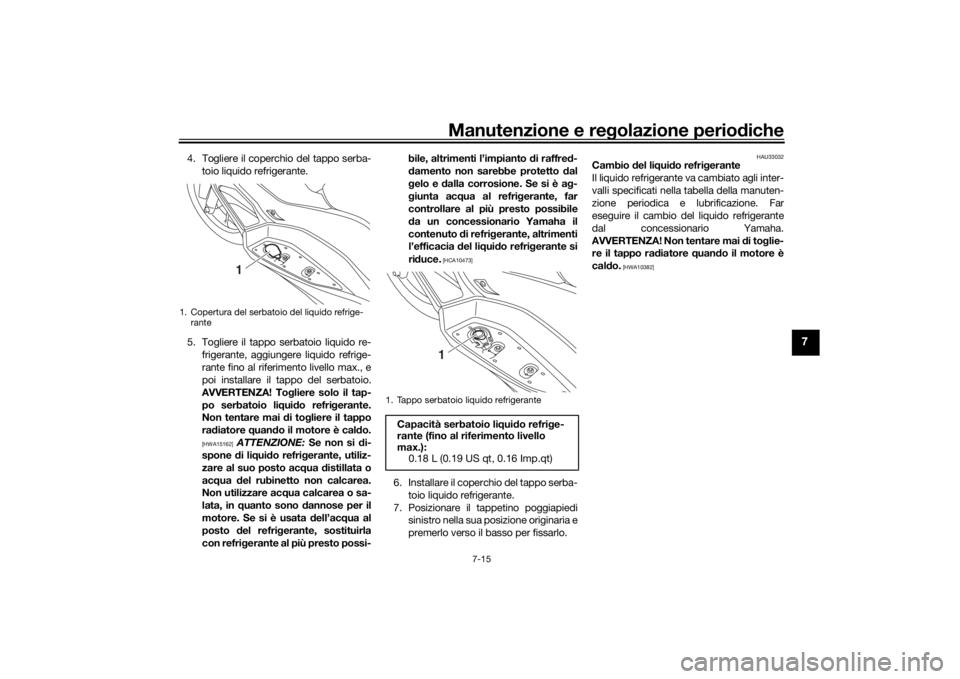

1. Copertura del serbatoio del liquido refrige-
rante
1
1. Tappo serbatoio liquido refrigerante
Capacità serbatoio li qui do refri ge-
rante (fino al riferimento livello
max.): 0.18 L (0.19 US qt, 0.16 Imp.qt)
1
UBBAH0H0.book Page 15 Monday, September 7, 2020 5:19 PM

Manutenzione e regolazione perio diche
7-16
7
HAU78574
Elementi filtranti del filtro aria e
d el carter cin ghia trapezoi daleSostituire l’elemento filtrante e l’elemento
sub-filtrante e pulire l’elemento pre-filtrante
e l’elemento filtrante carter cinghia trape-
zoidale agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne. Controllare più spesso gli elementi fil-
tranti se si percorrono zone molto umide o
polverose. Si deve controllare frequente-
mente il tubetto ispezione cassa filtro e pu-
lirlo, se necessario.
Pulizia del tubetto ispezione cassa filtro
1. Controllare se il tubo sul retro della cassa filtro contiene depositi di spor-
co o d’acqua. 2. In presenza di polvere o di acqua, to-
gliere il tubo dal morsetto, pulirlo e poi
installarlo nuovamente.
NOTASe si è trovata sporcizia o acqua nel tubo di
ispezione, verificare che l’elemento filtrante
non sia eccessivamente sporco o danneg-
giato e sostituirlo, se necessario.Sostituzione dell’elemento filtrante e
d ell’elemento sub-filtrante e pulizia
d ell’elemento pre-filtrante
1. Posizionare il veicolo sul cavalletto
centrale.
2. Togliere i tappi in gomma.
3. Togliere il coperchio cassa filtro to- gliendo le viti. 4. Estrarre l’elemento filtrante e l’ele-
mento sub-filtrante.

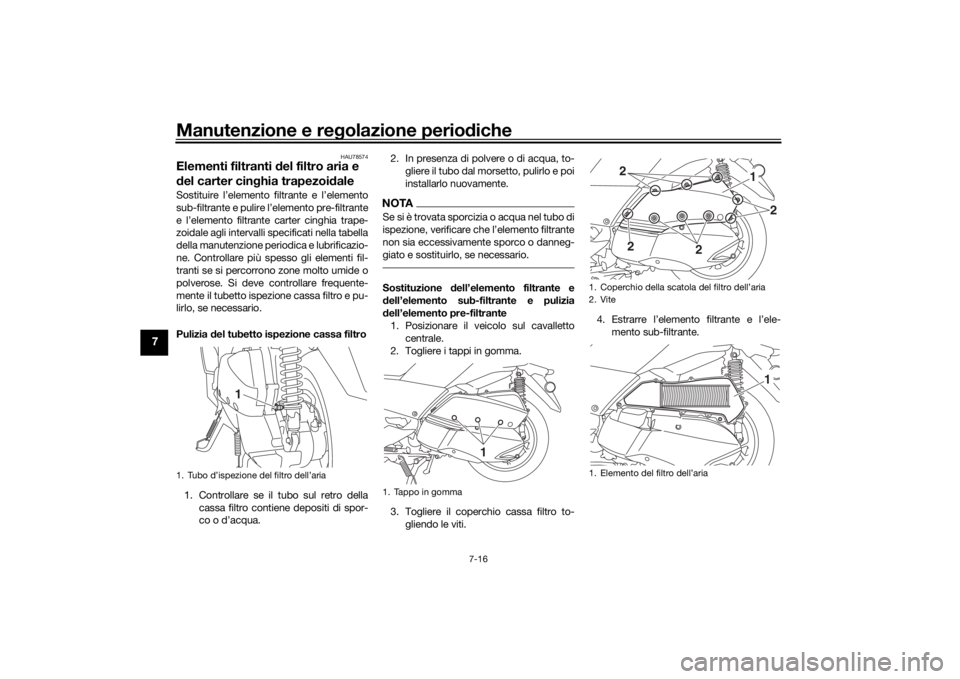

1. Tubo d’ispezione del filtro dell’aria
1
1. Tappo in gomma
1
1. Coperchio della scatola del filtro dell’aria
2. Vite
1. Elemento del filtro dell’aria
1
2
2
2
2
1
UBBAH0H0.book Page 16 Monday, September 7, 2020 5:19 PM

Manutenzione e regolazione perio diche
7-17
7
5. Inserire un nuovo elemento sub-fil-
trante nel coperchio cassa filtro.
6. Inserire un nuovo elemento filtrante nella cassa filtro. ATTENZIONE: Veri-
ficare che l’elemento del filtro
d ell’aria sia allo ggiato correttamen-
te nella cassa filtro. Non si d eve mai
far funzionare il motore senza l’ele-
mento del filtro dell’aria installato,
altrimenti il pistone (i pistoni) e/o il
cilin dro (i cilin dri) potrebbero usu-
rarsi eccessivamente.
[HCA10482]
7. Estrarre l’elemento pre-filtrante e poi eliminare lo sporco con aria compres-
sa, come illustrato nella figura. 8. Verificare che l’elemento pre-filtrante
non sia danneggiato, e sostituirlo se
necessario.
9. Inserire l’elemento pre-filtrante nel co- perchio cassa filtro.
10. Installare il coperchio cassa filtro in- stallando le viti.
NOTALa vite lunga deve essere installata come il-
lustrato nella figura.11. Installare i tappi in gomma.
Pulizia dell’elemento filtrante carter cin-
g hia trapezoi dale
1. Posizionare il veicolo sul cavalletto centrale.
2. Togliere il coperchio cassa filtro. (Ve- dere la sezione precedente.)
3. Togliere le viti coperchio carter cinghia
trapezoidale.

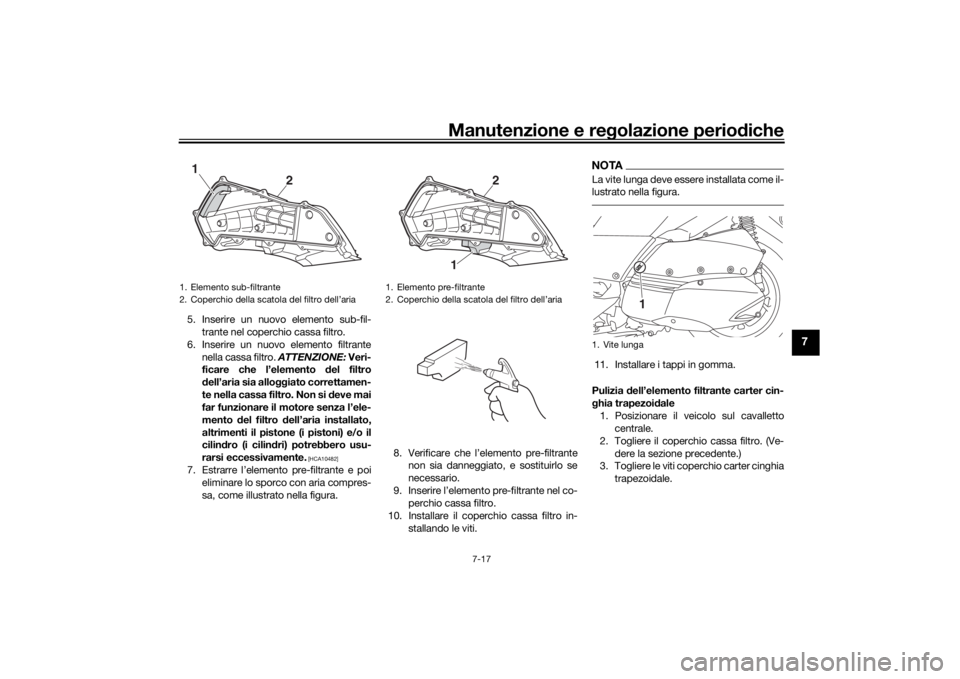

1. Elemento sub-filtrante
2. Coperchio della scatola del filtro dell’aria
1
2
1. Elemento pre-filtrante
2. Coperchio della scatola del filtro dell’aria
1
2
1. Vite lunga
1
UBBAH0H0.book Page 17 Monday, September 7, 2020 5:19 PM

Manutenzione e regolazione perio diche
7-18
7
4. Togliere i bulloni cassa filtro.
5. Sollevare leggermente la cassa filtro,
togliere il cavo sensore ruota posterio-
re dal supporto e poi rimuovere il co-
perchio carter cinghia trapezoidale. 6. Togliere il coperchio filtro aria carter
cinghia trapezoidale togliendo i bullo-
ni. 7. Togliere l’elemento filtrante e poi eli-
minare lo sporco con aria compressa
dal lato pulito, come illustrato nella fi-
gura.
8. Verificare che l’elemento filtrante car- ter cinghia trapezoidale non sia dan-
neggiato e sostituirlo, se necessario.1. Vite

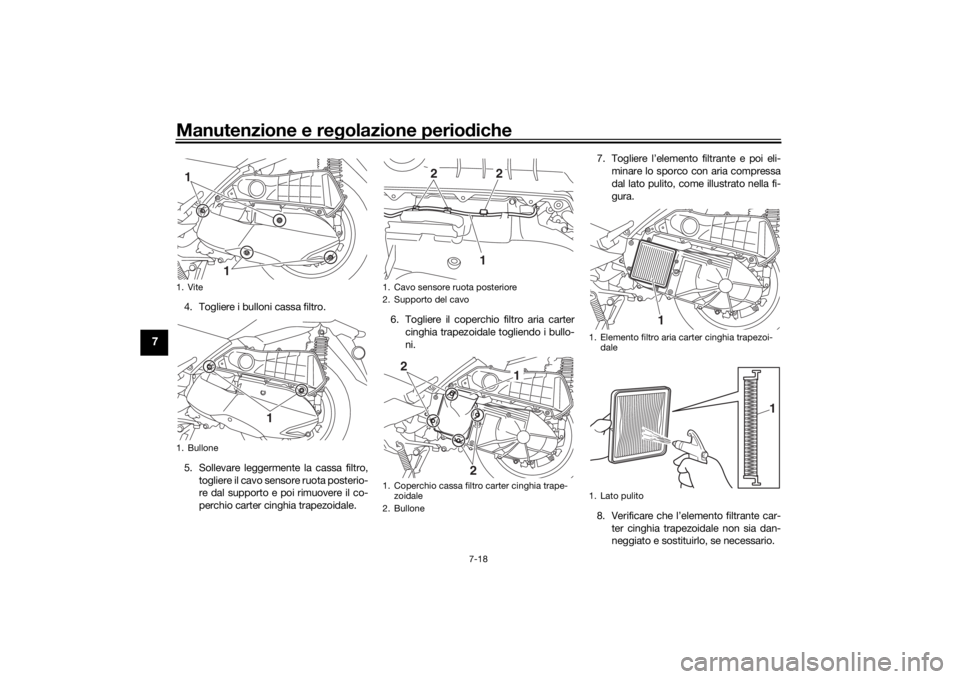

1. Bullone
1
1
1
1. Cavo sensore ruota posteriore
2. Supporto del cavo
1. Coperchio cassa filtro carter cinghia trape-zoidale
2. Bullone
1
2
2
1
2
2
1. Elemento filtro aria carter cinghia trapezoi- dale
1. Lato pulito
1
1
UBBAH0H0.book Page 18 Monday, September 7, 2020 5:19 PM
