YAMAHA XMAX 400 2018 Bruksanvisningar (in Swedish)
Manufacturer: YAMAHA, Model Year: 2018, Model line: XMAX 400, Model: YAMAHA XMAX 400 2018Pages: 110, PDF Size: 9.08 MB
Page 101 of 110
Skötsel och förvaring av skotern
8-4
8
MAU36564
Förvaring
Kortvarig
Förvara alltid skotern på ett svalt, torrt ställe
och skydda den vid behov från damm med
ett poröst överdrag. Kontrollera att motorn
och avgassystemet har svalnat innan du
täcker över skotern.
VIKTIGT
MCA10821
Förvaring av skotern i ett dåligt ven-
tilerat rum eller om den täcks med
ett överdrag medan den fortfarande
är fuktig, kan ge upphov till att vat-
ten och fukt tränger in och ger upp-
hov till rost.
För att förhindra korrosion bör de
inte förvaras i fuktiga källare, stall
(luften innehåller ammoniak) och
områden där starka kemikalier för-
varas.
Långvarig
Innan du ställer undan skotern under flera
månader:
1. Följ anvisningarna i avsnittet “Skötsel”
i detta kapitel.
2. Fyll bensintanken och tillsätt en bräns-
lestabilisator (om det finns tillgängligt)
för att hindra att tanken rostar eller att
bränslekvaliteten försämras.
3. Gör på följande sätt för att skydda cy-
lindern, kolvringarna etc. från korrosi-
on.
a. Ta bort tändstiftshatten och skru-
va loss tändstiftet.
b. Häll i en tesked motorolja i tänd-
stiftshålet.
c. Sätt på tändstiftshatten på tänd-
stiftet och placera tändstiftet på
topplocket så att det är jordat.
(Detta begränsar gnistorna under
nästa steg.)d. Dra runt motorn flera varv med
hjälp av startmotorn. (Detta gör att
oljan i cylindern sprids ut på cylin-
derväggen.)
e. Ta bort tändstiftshatten från tänd-
stiftet och skruva fast tändstiftet.
Sätt tillbaks tändstiftshatten på
tändstiftet. VARNING! Undvik
skada från gnistbildning genom
att kontrollera att tändstiftet är
ordentligt jordat när motorn
dras runt.
[MWA10952]
4. Smörj alla reglageleder, -lagringar och
-kablar samt alla leder och lagringar
på pedaler och stöd.
5. Kontrollera vid behov lufttrycket i
däcken och lyft sedan upp skotern så
att båda hjulen är fria från underlaget.
Som alternativ kan du vrida på hjulen
lite varje månad så att inte däcken de-
formeras på något ställe.
6. Täck över avgasrören med en plast-
påse så att det inte tränger in någon
fukt.
7. Ta bort batteriet och ladda det. Lagra
det på ett svalt och torrt ställe och lad-
da det varje månad. Förvara inte bat-
teriet på ett för varmt eller för kallt
ställe [mindre än 0 °C (30 °F) eller mer
än 30 °C (90 °F)]. För mer information
om hur du förvarar batteriet, se sidan
7-28.
TIPS
Om något behöver repareras på skotern
bör du göra det innan du ställer undan den.
UBL1M0M0.book Page 4 Thursday, May 11, 2017 2:35 PM
Page 102 of 110
Specifikationer
9-1
9
Mått:
Totallängd:
2185 mm (86.0 in)
Totalbredd:
766 mm (30.2 in)
Totalhöjd:
1415/1465 mm (55.7/57.7 in)
Sitthöjd:
800 mm (31.5 in)
Hjulbas:
1567 mm (61.7 in)
Markfrigång:
90 mm (3.54 in)
Vändradie:
2.5 m (8.20 ft)
Vikt:
Tjänstevikt:
210 kg (463 lb)
Motor:
Förbränningscykel:
4-takts
Kylsystem:
Vätskekyld
Ventilmekanism:
DOHC
Antal cylindrar:
En cylinder
Slagvolym:
395 cm³
Borrning × slaglängd:
83.0 × 73.0 mm (3.27 × 2.87 in)
Kompressionsförhållande:
10.6 : 1
Startsystem:
Elstart
Smörjsystem:
Våtsump
Motorolja:
Rekommenderat märke:
YAMALUBE
SAE-viskositet:
10W-40
Rekommenderad motorolja:
API service SG typ eller högre, JASO
standard MA
Oljemängd i motor:
Oljebyte:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Med byte av oljefilter:
1.70 L (1.80 US qt, 1.50 Imp.qt)
Olja i slutväxel:
Typ:
YAMALUBE 10W-40 eller SAE 10W-30 typ
SE motorolja
Mängd:
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kylvätskemängd:
Kylvätskebehållare (upp till max-
markeringen):
0.18 L (0.19 US qt, 0.16 Imp.qt)
Kylare (inklusive alla slangar):
1.30 L (1.37 US qt, 1.14 Imp.qt)
Luftfilter:
Luftfilterelement:
Oljeindränkt papperselement
Bränsle:
Rekommenderat bränsle:
Blyfri bensin, premium (gasohol [E10] kan
användas)
Tankvolym:
13 L (3.4 US gal, 2.9 Imp.gal)
Reservtank, mängd:
2.4 L (0.63 US gal, 0.53 Imp.gal)
Bränsleinsprutning:
Trottelhus:
ID-märkning:
B741 00
Tändstift:
Tillverkare/modell:
NGK/CR7E
Rekommenderat elektrodavstånd:
0.7–0.8 mm (0.028–0.031 in)
Koppling:
Kopplingstyp:
Torr, centrifugal, sko
Kraftöverföring:
Primärt utväxlingsförhållande:
1.000
Slutväxel:
Växel
Sekundärt utväxlingsförhållande:
6.643 (31/14 x 42/14)
Växellådstyp:
Automatisk med V-rem
Ram:
Ramtyp:
Underbone
Castervinkel:
26.5 grader
UBL1M0M0.book Page 1 Thursday, May 11, 2017 2:35 PM
Page 103 of 110
Specifikationer
9-2
9
Försprång:
95 mm (3.7 in)
Framdäck:
Typ:
Slanglöst
Storlek:
120/70-15 M/C 56S
Tillverkare/modell:
MICHELIN/CITY GRIP
Bakdäck:
Typ:
Slanglöst
Storlek:
150/70-13 M/C 64S
Tillverkare/modell:
MICHELIN/CITY GRIP
Lastning:
Maxlast:
184 kg (406 lb)
(Total vikt på förare, passagerare, bagage
och tillbehör)
Däckens lufttryck (uppmätt när däcken
är kalla):
1 person:
Fram:
220 kPa (2.20 kgf/cm², 32 psi)
Bak:
250 kPa (2.50 kgf/cm², 36 psi)
2 personer:
Fram:
220 kPa (2.20 kgf/cm², 32 psi)
Bak:
250 kPa (2.50 kgf/cm², 36 psi)
Framhjul:
Hjultyp:
Gjutna fälgar
Fälgstorlek:
15 x MT3.50
Bakhjul:
Hjultyp:
Gjutna fälgar
Fälgstorlek:
13 x MT4.00
Frambroms:
Typ:
Hydrauliska dubbla skivbromsar
Specificerad bromsvätska:
DOT 4
Bakbroms:
Typ:
Hydraulisk enkel skivbroms
Specificerad bromsvätska:
DOT 4
Framfjädring:
Typ:
Teleskopgaffel
Fjäder:
Spiralfjäder
Stötdämpare:
Hydrauldämpare
Fjädringsrörelse:
110 mm (4.3 in)
Bakfjädring:
Typ:
Swing
Fjäder:
Spiralfjäder
Stötdämpare:
Hydrauldämpare
Fjädringsrörelse:
107 mm (4.2 in)
Elsystem:
Systemspänning:
12 V
Tändsystem:
TCI
Laddningssystem:
AC-magnet
Batteri:
Modell:
GTZ8V
Spänning, kapacitet:
12 V, 7.0 Ah (10 HR)
Lampornas wattförbrukning:
Strålkastarlampa:
LED
Bak/bromsljus:
LED
Blinkerslampor, fram:
10.0 W × 2
Blinkerslampor, bak:
10.0 W × 2
Parkeringsljus:
LED
Nummerskyltsbelysning:
5.0 W × 1
Instrumentbelysning:
LED
UBL1M0M0.book Page 2 Thursday, May 11, 2017 2:35 PM
Page 104 of 110
Specifikationer
9-3
9
Indikeringslampa för helljus:
LED
Indikeringslampa för blinkers:
LED
Varningslampa för motorproblem:
LED
ABS-varningslampa:
LED
Indikeringslampa för smart nyckelsystem:
LED
Indikerings-/varningslampa för
antispinnsystem:
LED
Säkring(-ar):
Huvudsäkring:
30.0 A
Huvudsäkring 2:
10.0 A
Säkring för uttag 1:
2.0 A
Säkring för signalsystem:
10.0 A
Säkring 2 för signalsystem:
7.5 A
Motorsäkring för kylfläkt:
10.0 A
Säkring för blinkers och varningsblinkers:
7.5 A
Säkring för ABS styrenhet:
7.5 A
Säkring för ABS-motor:
30.0 A
ABS-solenoidsäkring:
15.0 A
Säkring för svarsfunktion:
2.0 A
Backupsäkring:
7.5 A
UBL1M0M0.book Page 3 Thursday, May 11, 2017 2:35 PM
Page 105 of 110
Konsumentinformation
10-1
10
MAU53562

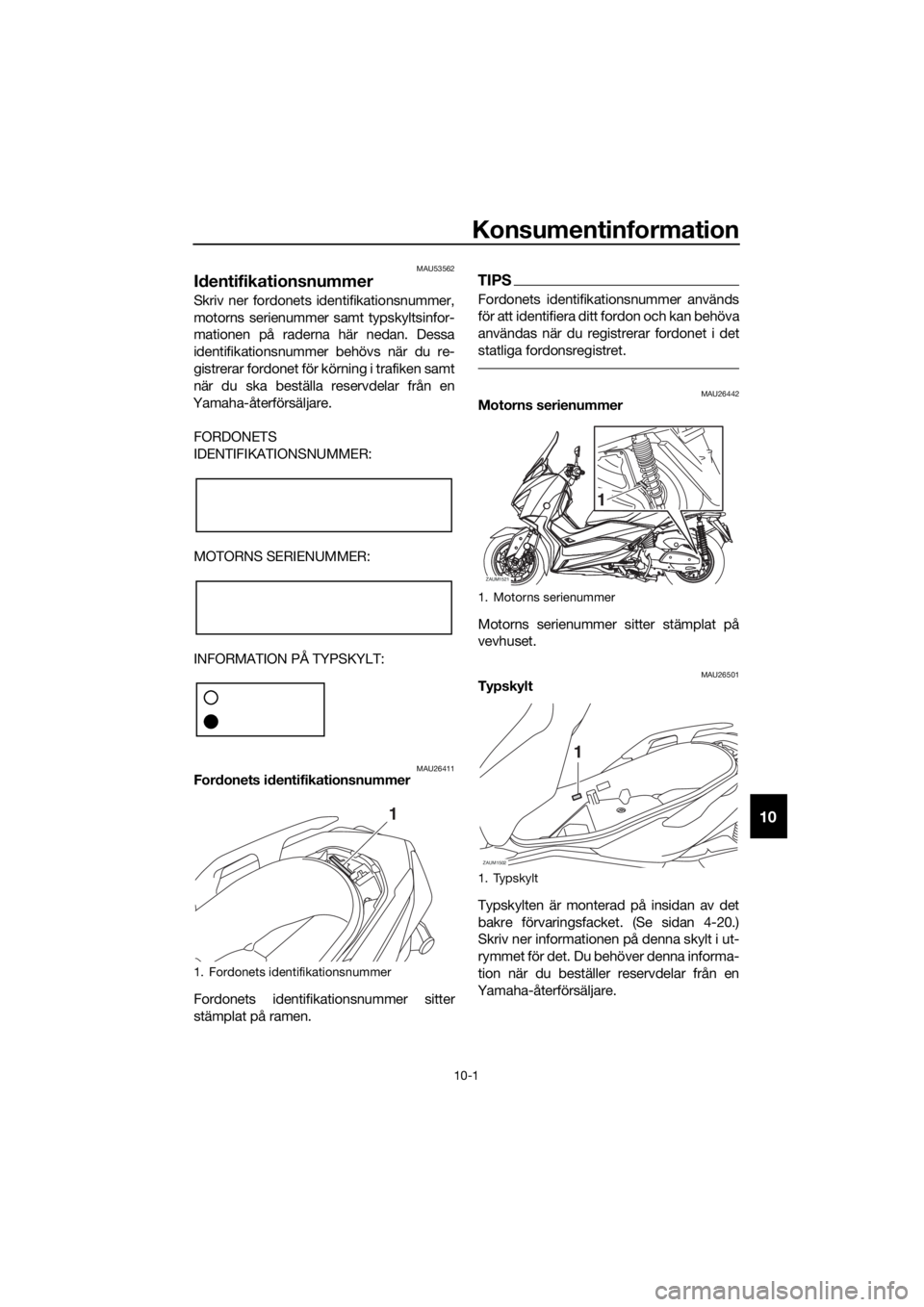

Identifikationsnummer
Skriv ner fordonets identifikationsnummer,
motorns serienummer samt typskyltsinfor-
mationen på raderna här nedan. Dessa
identifikationsnummer behövs när du re-
gistrerar fordonet för körning i trafiken samt
när du ska beställa reservdelar från en
Yamaha-återförsäljare.
FORDONETS
IDENTIFIKATIONSNUMMER:
MOTORNS SERIENUMMER:
INFORMATION PÅ TYPSKYLT:
MAU26411Fordonets identifikationsnummer
Fordonets identifikationsnummer sitter
stämplat på ramen.
TIPS
Fordonets identifikationsnummer används
för att identifiera ditt fordon och kan behöva
användas när du registrerar fordonet i det
statliga fordonsregistret.
MAU26442Motorns serienummer
Motorns serienummer sitter stämplat på
vevhuset.
MAU26501Typskylt
Typskylten är monterad på insidan av det
bakre förvaringsfacket. (Se sidan 4-20.)
Skriv ner informationen på denna skylt i ut-
rymmet för det. Du behöver denna informa-
tion när du beställer reservdelar från en
Yamaha-återförsäljare.
1. Fordonets identifikationsnummer
1
1. Motorns serienummer
1. Typskylt
ZAUM1521
1
ZAUM1502
1
UBL1M0M0.book Page 1 Thursday, May 11, 2017 2:35 PM
Page 106 of 110
Konsumentinformation
10-2
10
MAUM3881
Diagnostikkontakter
Diagnostikkontakterna för ABS och bräns-
leinsprutning är placerade så som visas.
MAU85300
Registrera fordonsdata
ECU-enheten på den här modellen lagrar
vissa data om fordonet för att underlätta di-
agnostisering av fel samt för forskning, sta-
tistisk analys och utveckling.
Sensorerna och de data som registreras
varierar beroende på modell, men de hu-
vudsakliga uppgifter som samlas in är: Data om fordonsstatus och motorns
prestanda
Data om bränsleinsprutning och avga-
ser
Dessa data överförs bara när ett särskilt di-
agnostikverktyg från Yamaha ansluts till
fordonet, till exempel vid underhållskontrol-
ler eller när serviceåtgärder utförs.
Fordonsdata som överförs hanteras i enlig-
het med följande sekretesspolicy.
Sekretesspolicy
Yamaha lämnar inte ut data till en tredje part utom i följande fall: Dessutom kan
Yamaha lämna ut fordonsdata till en entre- prenör för att utföra tjänster i samband med
hanteringen av fordonsdata. I sådana fall
kräver Yamaha att entreprenören tar hand
om de fordonsdata som vi lämnar ut på rätt
sätt och Yamaha hanterar dessa data. När fordonets ägare medger det
När det krävs enligt lag
Om Yamaha behöver använda dessa
data vid juridiska processer
När data inte gäller ett specifikt fordon
eller en ägare
1. ABS-diagnostikkontakt
2. FI-diagnostikkontakt
ZAUM1511
2
1
https://www.yamaha-motor.eu/se/
privacy/sekretesspolicy.aspx
UBL1M1M0.book Page 2 Wednesday, May 23, 2018 6:35 PM
Page 107 of 110
11-1
11
Register
A
ABS ...................................................... 4-14
ABS-varningslampa ............................... 4-1
Acceleration och retardation .................. 6-3
Antispinnsystem ................................... 4-15
Antispinnsystemets indikeringslampa .... 4-1
Avstängningssystem för tändkrets ....... 4-26
B
Bakbromsens låsspak .......................... 4-14
Bakbromslås, kontrollera ..................... 7-21
Batteri ................................................... 7-28
Blinkerslampor, fram ............................ 7-32
Blinkersomkopplare ............................. 4-11
Bränsle ................................................. 4-18
Bränsleförbrukning, tips för att sänka .... 6-4
Bränsletankens överfyllningsslang ....... 4-19
Bromshandtag, bak.............................. 4-13
Bromshandtag, fram ............................ 4-13
Bromshandtag, smörjning .................... 7-25
Bromsljus/bakljus ................................. 7-32
Bromsvätska, byte ............................... 7-23
Bromsvätskenivå, kontroll av ............... 7-22
D
Däck ..................................................... 7-18
Dataregistrering, fordon ....................... 10-2
Delarnas placering ................................. 2-1
Diagnostikkontakter ............................. 10-2
F
Felsökning ............................................ 7-34
Felsökningsschema.............................. 7-35
Försiktighet med matta färger ................ 8-1
Förvaring ................................................ 8-4
Förvaringsfack...................................... 4-20
Framgaffel, kontroll av .......................... 7-26
Fram- och bakbromshandtagets spel,
kontrollera .......................................... 7-20
G
Gashandtagets spel, kontroll ............... 7-17
Gashandtag och kabel, kontroll av och
smörjning ........................................... 7-25
H
Hastighetsmätare ................................... 4-2
Hjul ....................................................... 7-20
Hjullager, kontroll av............................. 7-27
Huvudströmbrytare ................................ 3-7
I
Identifikationsnummer .......................... 10-1
Inbromsning ........................................... 6-4
Indikatorlampa för smart
nyckelsystem ....................................... 4-2Indikeringslampa för helljus .................... 4-1
Indikeringslampor för blinkers ................ 4-1
Indikeringslampor och
varningslampor ..................................... 4-1
Information om säker körning ................. 1-4
Inkörning av motorn ................................ 6-5
Ivägkörning ............................................. 6-3
K
Kabel till bakbromslåset, justering ........ 7-21
Kablar, kontroll av och smörjning ......... 7-24
Kanister ................................................... 7-9
Katalysatorer......................................... 4-20
Knapp för avbländning/helljusblink ...... 4-11
Kontroll av bromsbelägg, fram och
bak ...................................................... 7-22
Kylvätska .............................................. 7-13
L
Likströmsuttag ...................................... 4-28
Luftfilter, dräneringsslangar och filter i
V-remshuset ....................................... 7-15
M
Mittstöd och sidostöd, kontroll och
smörjning ............................................ 7-26
Motorcykelns identifikationsnummer .... 10-1
Motorns serienummer........................... 10-1
Motorolja och oljefilter .......................... 7-10
Multifunktionsdisplay .............................. 4-3
N
Nödfallsläge .......................................... 7-37
Nummerskyltsbelysning, byte av
lampa .................................................. 7-33
Nyckel, hantera den smarta nyckeln
och de mekaniska nycklarna ................ 3-3
O
Olja i slutväxel ....................................... 7-12
P
Paneler, lossa och sätta fast................... 7-7
Parkering................................................. 6-5
Parkeringsljus ....................................... 7-31
R
Räckvidd på smart nyckelsystem ........... 3-2
S
Säkerhetsinformation.............................. 1-1
Säkringar, byte...................................... 7-29
Sidostöd ............................................... 4-26
Signalknapp .......................................... 4-12
Skötsel .................................................... 8-1
Skötsel, emissionssystem ...................... 7-3
Skötsel och smörjning, regelbunden ...... 7-4
Smart nyckel ........................................... 3-5
UBL1M0M0.book Page 1 Thursday, May 11, 2017 2:35 PM
Page 108 of 110
Register
11-2
11
Smart nyckel, byta batteri....................... 3-6
Smart nyckelsystem ............................... 3-1
Smart nyckelsystem, felsökning ........... 7-34
Specifikationer ........................................ 9-1
Start av motorn ....................................... 6-2
Stopp/Kör/Start-knapp ......................... 4-12
Stötdämpare, justering ......................... 4-25
Strålkastare ........................................... 7-31
Styrarmaturer ........................................ 4-11
Styrets läge, justera .............................. 4-24
Styrning, kontroll av .............................. 7-27
T
Tändstift, kontroll .................................... 7-8
Tanklock ............................................... 4-17
TRIP/INFO-knapp ................................. 4-12
Typskylt................................................. 10-1
V
Varningsblinkersomkopplare ................ 4-12
Varningslampa för motorproblem ........... 4-1
Varvräknare ............................................. 4-3
Ventilspel .............................................. 7-18
Verktygssats ........................................... 7-2
Vindruta................................................. 4-22
V-rem, kontrollera ................................. 7-24
UBL1M0M0.book Page 2 Thursday, May 11, 2017 2:35 PM
Page 109 of 110
UBL1M0M0.book Page 3 Thursday, May 11, 2017 2:35 PM
Page 110 of 110
PANTONE285C
MBK IndustrieZ.I. de Rouvroy 02100 Saint QuentinSAS au capital de 14 000 000 €PRINTED IN THE NETHERLANDS2018.05
Bruksanvisning i original
