Información relativa a la seguridad
1-5
1
Neumáticos y llantas no originales
Los neumáticos y llantas con los que se en-
trega el scooter han sido diseñados confor-
me a las prestaciones del mismo y para
aportar la combinación óptima de maneja-
bilidad, frenada y confort. Es posible que
otros neumáticos, llantas, medidas y com-
binaciones no resulten adecuados. Consul-
te en la página 7-19 las especificaciones de
los neumáticos e información adicional so-
bre su sustitución.
Transporte del scooter
Debe observar las instrucciones siguientes
antes de transportar el scooter en otro ve-
hículo.
Retire todos los elementos sueltos del
scooter.
Oriente la rueda delantera en línea
recta al remolque o a la caja del ca-
mión y bloquéela en un canal para evi-
tar el movimiento.
Asegure el scooter con sujeciones o
correas adecuadas fijadas a piezas
sólidas del scooter, como el bastidor
o la abrazadera triple superior de la
horquilla delantera (y no, por ejemplo,
el manillar montado con piezas de go-
ma, los intermitentes o cualquier pieza
que se pueda romper). Elija la ubica-
ción de las correas con detenimiento
para evitar que generen fricción y ra-
yen las superficies pintadas durante el
transporte.
Si es posible, la suspensión debe ir
algo comprimida mediante las suje-
ciones para que el scooter no rebote
excesivamente durante el transporte.SAU57600
Otros aspectos de seguridad en
la conducción
No olvide señalar claramente cuando
vaya a girar.
En un camino mojado puede ser su-
mamente difícil frenar. Evite las frena-
das súbitas, ya que el scooter puede
derrapar. Frene lentamente para dete-
nerse sobre una superficie mojada.
Reduzca la velocidad cuando se
aproxime a una esquina o a una curva.
Después de una curva, acelere lenta-
mente.
Tenga cuidado al adelantar coches
estacionados. Un conductor puede
no haberle visto y abrir la puerta sobre
usted.
Cruces del tren, los rieles del tranvía,
las planchas de hierro en lugares en
obra y las tapas de alcantarilla pueden
ser muy resbaladizos cuando están
mojados. Reduzca la velocidad y crú-
celos con cuidado. Mantenga el scoo-
ter en posición vertical; de lo contrario
puede patinar y usted ser arrojado.
Las pastillas y forros de freno pueden
humedecerse al lavar el scooter. Si
lava el scooter, revise los frenos antes
de conducir.
Lleve siempre casco, guantes, panta-
lones (apretados alrededor del dobla-
dillo y el tobillo para que no ondeen) y
una chaqueta de color brillante.
No lleve demasiado equipaje sobre el
scooter. Un scooter con sobrecarga
es inestable. Utilice una correa resis-
tente para sujetar los bultos sobre el
portaequipajes (en caso de que el ve-
hículo esté provisto de uno). Una car-
ga suelta afectará a la estabilidad del
scooter y puede distraer su atención
de la carretera. (Véase la página 1-3).
UBL1S0S0.book Page 5 Thursday, May 11, 2017 10:53 AM

Descripción
2-1
2
SAU63371
Vista izquierda
41
5610812791113
23
1. Compartimento porta objetos A (página 4-22)
2. Juego de herramientas del propietario (página 7-2)
3. Asa de agarre (página 6-3)
4. Aro de ajuste de la precarga del muelle del conjunto amortiguador
(página 4-27)
5. Filtro de aire (izquierdo) (página 7-16)
6. Tapón de llenado del aceite de la transmisión final (página 7-13)
7. Perno de drenaje del aceite de la transmisión final (página 7-13)
8. Filtro de aire de la caja de la correa trapezoidal (página 7-16)
9. Perno de drenaje del aceite del motor (página 7-11)
10.Filtro de aceite del motor (página 7-11)
11.Caballete lateral (página 4-28)
12.Bujía (página 7-9)
13.Depósito de líquido refrigerante (página 7-14)
UBL1S0S0.book Page 1 Thursday, May 11, 2017 10:53 AM

Descripción
2-2
2
SAU63391
Vista derecha
2345,61
987
1. Compartimento portaobjetos trasero (página 4-22)
2. Tapón del depósito de gasolina (página 4-18)
3. Compartimento porta objetos B (página 4-22)
4. Parabrisas (página 4-24)
5. Batería (página 7-30)
6. Fusibles (página 7-32)
7. Caballete central (página 7-28)
8. Filtro de aire (derecho) (página 7-16)
9. Aro de ajuste de la precarga del muelle del conjunto amortiguador
(página 4-27)
UBL1S0S0.book Page 2 Thursday, May 11, 2017 10:53 AM

Descripción
2-3
2
SAU63401

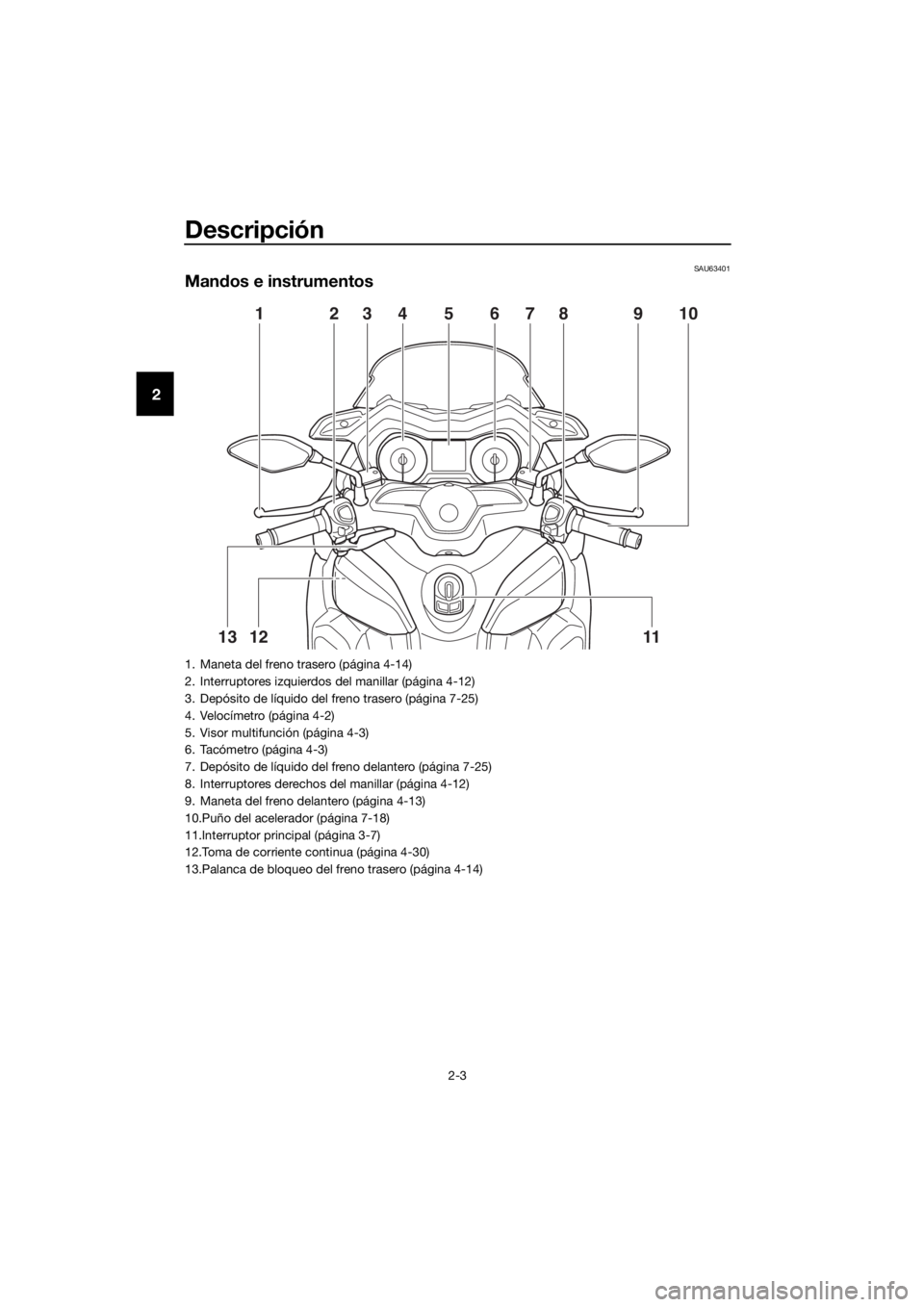

Mandos e instrumentos
10
111312
123987564
1. Maneta del freno trasero (página 4-14)
2. Interruptores izquierdos del manillar (página 4-12)
3. Depósito de líquido del freno trasero (página 7-25)
4. Velocímetro (página 4-2)
5. Visor multifunción (página 4-3)
6. Tacómetro (página 4-3)
7. Depósito de líquido del freno delantero (página 7-25)
8. Interruptores derechos del manillar (página 4-12)
9. Maneta del freno delantero (página 4-13)
10.Puño del acelerador (página 7-18)
11.Interruptor principal (página 3-7)
12.Toma de corriente continua (página 4-30)
13.Palanca de bloqueo del freno trasero (página 4-14)
UBL1S0S0.book Page 3 Thursday, May 11, 2017 10:53 AM

Sistema de llave inteligente
3-1
3
SAU76444
Sistema de llave inteligente
El sistema de llave inteligente le permite uti-
lizar el vehículo sin necesidad de una llave
mecánica. Dispone asimismo de una fun-
ción de respuesta para localizar el vehículo
en un parking. (Consulte la página 3-5).
ADVERTENCIA
SWA14704
Mantenga los marcapasos o los
desfibriladores cardiacos implanta-
dos, así como otros aparatos médi-
cos eléctricos, alejados de la
antena montada en el vehículo (ver
la ilustración).
Las ondas de radio transmitidas
por la antena pueden afectar al fun-
cionamiento de dichos dispositivos
cuando están cerca.Si lleva un aparato médico eléctri-
co, consulte a un médico o al fabri-
cante del dispositivo antes de
utilizar este vehículo.
ATENCIÓN
SCA24080
El sistema de llave inteligente utiliza on-
das de radio de baja intensidad. Es posi-
ble que el sistema de llave inteligente no
funcione en las situaciones siguientes.
La llave inteligente está expuesta a
ondas de radio de alta intensidad u
otras interferencias electromagné-
ticas
Hay instalaciones cercanas que
emiten ondas de radio de alta inten-
sidad (torres de TV o radio, centra-
les eléctricas, emisoras de radio,
aeropuertos, etc.)
Lleva o utiliza equipos de comuni-
cación como radios o teléfonos
móviles en proximidad de la llave
inteligente
La llave inteligente está en contacto
con un objeto metálico o cubierta
por él
Hay cerca otros vehículos equipa-
dos con un sistema de llave inteli-
gente

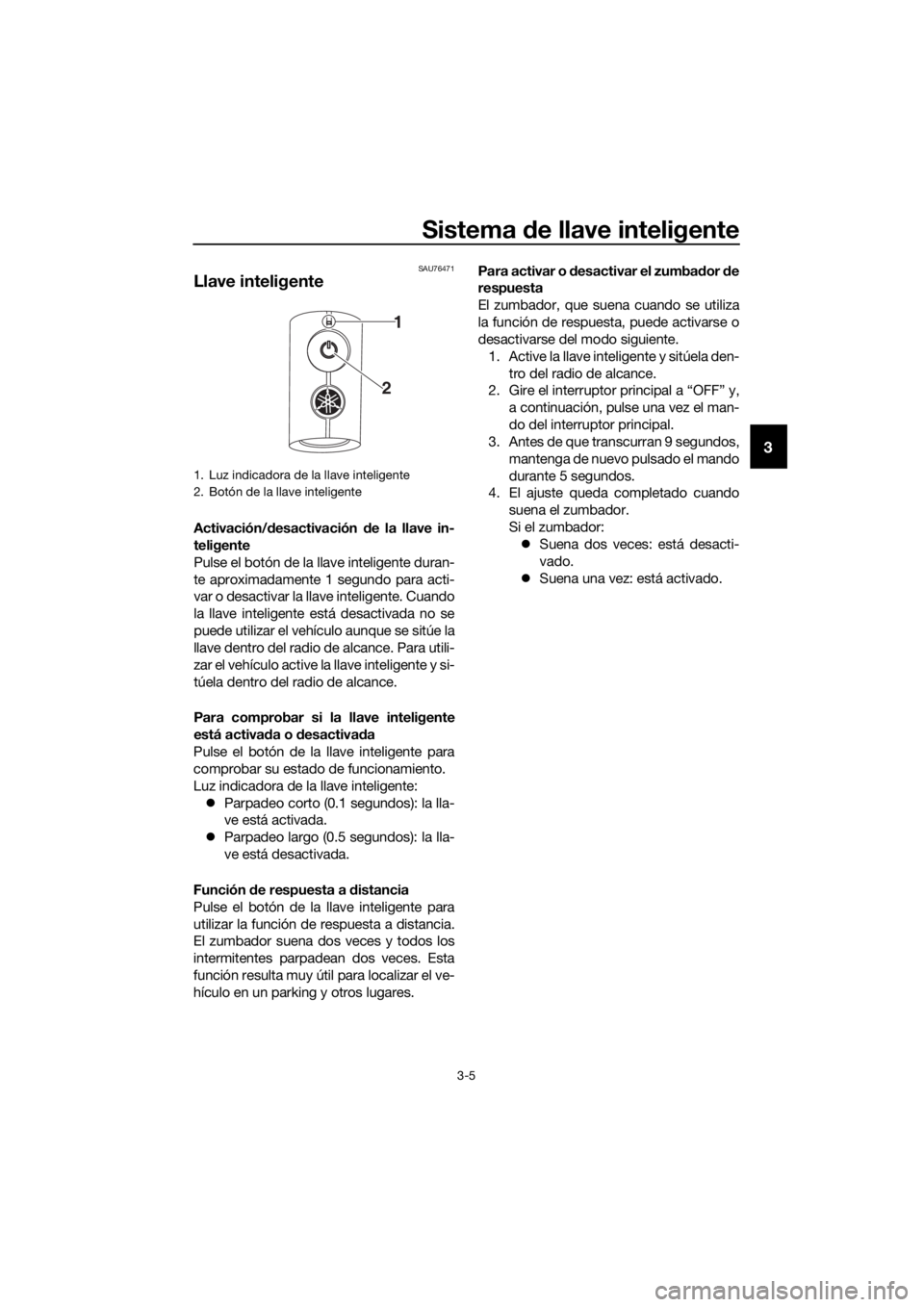

1. Llave inteligente
2. Botón de la llave inteligente
1. Interruptor principal
2. Mando del interruptor principal
1
2
ZAUM1469
2
1
1. Antena montada en el vehículo
1
UBL1S0S0.book Page 1 Thursday, May 11, 2017 10:53 AM

Sistema de llave inteligente
3-2
3
En tales situaciones, cambie la llave in-
teligente de lugar y repita la operación.
Si sigue sin funcionar, utilice el vehículo
en modo de emergencia. (Véase la pági-
na 7-40).
NOTA
Para que la batería del vehículo no se des-
cargue, el sistema de llave inteligente se
desconecta aproximadamente 9 días des-
pués de la última utilización del vehículo (la
función de respuesta queda desactivada).
En ese caso, basta pulsar el mando del in-
terruptor principal para reactivar el sistema
de llave inteligente.
SAUM3960
Radio de alcance del sistema de
llave inteligente
El radio de alcance del sistema de llave in-
teligente es de unos 80 cm (31.5 in) desde
la antena.
NOTA
Dado que el sistema de llave inteligen-
te utiliza ondas de radio de baja inten-
sidad, el radio de alcance puede verse
afectado por el entorno.
Cuando la pila de la llave inteligente
está descargada, es posible que la lla-
ve no funcione o que su radio de al-
cance quede muy reducido.
Si la llave inteligente se desactiva, el
vehículo no la reconocerá aunque se
encuentre dentro del radio de alcan-
ce. Si el sistema de llave inteligente no
funciona, consulte la página 3-5 y ve-
rifique que la llave inteligente esté ac-
tivada.
1. Antena montada en el vehículo
ZAUM1516
1
ZAUM1517
1
UBL1S0S0.book Page 2 Thursday, May 11, 2017 10:53 AM

Sistema de llave inteligente
3-3
3
Si se coloca la llave inteligente en el
compartimento portaobjetos delante-
ro o trasero, puede interrumpirse la
comunicación entre la llave inteligente
y el vehículo. Si se cierra el comparti-
mento portaobjetos trasero con la lla-
ve inteligente en su interior, el sistema
de llave inteligente puede quedar des-
habilitado. Debe llevar la llave inteli-
gente siempre con usted.
Cuando deje el vehículo, no olvide
bloquear la dirección y llevarse la llave
inteligente. Se recomienda desactivar
la llave inteligente.
ADVERTENCIA
SWA17952
Debe llevar la llave inteligente con
usted. No la guarde en el vehículo.
Cuando la llave inteligente se en-
cuentra dentro de radio de alcance,
tenga el debido cuidado porque
otras personas que no llevan la lla-
ve inteligente pueden arrancar el
motor y utilizar el vehículo.
SAU78623
Manipulación de la llave inteli-
gente y las llaves mecánicas
ADVERTENCIA
SWA17952
Debe llevar la llave inteligente con
usted. No la guarde en el vehículo.
Cuando la llave inteligente se en-
cuentra dentro de radio de alcance,
tenga el debido cuidado porque
otras personas que no llevan la lla-
ve inteligente pueden arrancar el
motor y utilizar el vehículo.
Con el vehículo se suministra una llave inte-
ligente, dos llaves mecánicas y una tarjeta
con el número de identificación. El número
de identificación se encuentra asimismo en
el interior de la propia llave inteligente.
1. Llave inteligente
2. Llave mecánica
1. Tarjeta con número de identificación
2. Llave inteligente (parte interior)
3. Número de identificación
12
868588
868588
1
32
UBL1S0S0.book Page 3 Thursday, May 11, 2017 10:53 AM

Sistema de llave inteligente
3-4
3
Si la batería del vehículo está descargada,
se puede utilizar la llave mecánica para
abrir el asiento. Lleve consigo una llave
mecánica además de la llave inteligente.
Si pierde la llave inteligente o se descarga
la batería de la llave, puede utilizar el núme-
ro de identificación para usar el vehículo en
modo de emergencia. (Véase la página
7-40). Anote el número de identificación
en caso de emergencia.
Si pierde la llave inteligente y desconoce el
número de identificación, será necesario
cambiar todo el sistema de llave inteligente
a un coste considerable. Guarde la tarjeta
con el número de identificación en un lu-
gar seguro.
ATENCIÓN
SCA21573
La llave inteligente contiene componen-
tes electrónicos de precisión. Observe
las precauciones siguientes para evitar
posibles fallos o daños.
No sitúe o guarde la llave inteligen-
te en un compartimento portaobje-
tos. La llave inteligente puede
resultar dañada por efecto de las vi-
braciones de marcha o el calor ex-
cesivo.
No deje caer ni doble ni golpee la
llave inteligente.
No sumerja la llave inteligente en
agua u otros líquidos.
No coloque objetos pesados sobre
la llave inteligente ni la someta a
una tensión excesiva.
No deje la llave inteligente en un si-
tuar expuesto a la luz solar directa,
alta temperatura o humedad eleva-
da.
No perfore ni trate de modificar la
llave inteligente.
Mantenga la llave inteligente aleja-
da de campos magnéticos intensos
y objetos magnéticos como sujeta-
llaves, televisores y ordenadores.Mantenga la llave inteligente aleja-
da de aparatos médicos eléctricos.
Evite el contacto de aceites, puli-
mentos, combustible o cualquier
producto químico fuerte con la llave
inteligente. La llave inteligente pue-
de decolorarse o agrietarse.
NOTA
La pila de la llave inteligente dura
aproximadamente dos años; no obs-
tante, esta duración puede variar se-
gún las condiciones de
funcionamiento.
Cambie la pila de la llave si la luz indi-
cadora del sistema de llave inteligente
parpadea durante 20 segundos cuan-
do se da el contacto o si no se encien-
de cuando se pulsa el botón de la
llave. (Véase la página 3-6). Si el siste-
ma sigue sin funcionar después de
cambiar la pila de la llave, compruebe
la batería del vehículo y haga revisar el
vehículo en un concesionario
Yamaha.
Si la llave inteligente recibe ondas de
radio de forma continua, la pila se
descargará rápidamente. (Por ejem-
plo, en proximidad de aparatos eléc-
tricos como televisores, radios u
ordenadores).
Puede registrar un máximo de seis lla-
ves inteligentes en el mismo vehículo.
Si necesita llaves inteligentes de re-
puesto, consulte a un concesionario
Yamaha.
Si pierde la llave inteligente, póngase
en contacto inmediatamente con un
concesionario Yamaha para evitar el
robo del vehículo.
UBL1S0S0.book Page 4 Thursday, May 11, 2017 10:53 AM

Sistema de llave inteligente
3-5
3
SAU76471
Llave inteligente
Activación/desactivación de la llave in-
teligente
Pulse el botón de la llave inteligente duran-
te aproximadamente 1 segundo para acti-
var o desactivar la llave inteligente. Cuando
la llave inteligente está desactivada no se
puede utilizar el vehículo aunque se sitúe la
llave dentro del radio de alcance. Para utili-
zar el vehículo active la llave inteligente y si-
túela dentro del radio de alcance.
Para comprobar si la llave inteligente
está activada o desactivada
Pulse el botón de la llave inteligente para
comprobar su estado de funcionamiento.
Luz indicadora de la llave inteligente:
Parpadeo corto (0.1 segundos): la lla-
ve está activada.
Parpadeo largo (0.5 segundos): la lla-
ve está desactivada.
Función de respuesta a distancia
Pulse el botón de la llave inteligente para
utilizar la función de respuesta a distancia.
El zumbador suena dos veces y todos los
intermitentes parpadean dos veces. Esta
función resulta muy útil para localizar el ve-
hículo en un parking y otros lugares.Para activar o desactivar el zumbador de
respuesta
El zumbador, que suena cuando se utiliza
la función de respuesta, puede activarse o
desactivarse del modo siguiente.
1. Active la llave inteligente y sitúela den-
tro del radio de alcance.
2. Gire el interruptor principal a “OFF” y,
a continuación, pulse una vez el man-
do del interruptor principal.
3. Antes de que transcurran 9 segundos,
mantenga de nuevo pulsado el mando
durante 5 segundos.
4. El ajuste queda completado cuando
suena el zumbador.
Si el zumbador:
Suena dos veces: está desacti-
vado.
Suena una vez: está activado.
1. Luz indicadora de la llave inteligente
2. Botón de la llave inteligente
1
2
UBL1S0S0.book Page 5 Thursday, May 11, 2017 10:53 AM

Sistema de llave inteligente
3-6
3
SAU76482
Cambio de la pila de la llave inte-
ligente
Cambie la pila en las situaciones siguien-
tes. La luz indicadora del sistema de llave
inteligente parpadea durante unos 20
segundos cuando se da el contacto
del vehículo.
 La función de respuesta no funciona
cuando se pulsa el botón de la llave.
ADVERTENCIA
SWA20630
La llave inteligente contiene una pila de
botón.
 Mantenga las pilas nuevas y usadas
fuera del alcance de los niños.
 Si el compartimento de la pila no
cierra bien, deje de utilizar la llave
inteligente y manténgala fuera del
alcance de los niños.
Peligro de explosión: no manipular la
pila indebidamente.  Existe peligro de explosión si la pila
se cambia incorrectamente.
 Cambiar únicamente por una pila
del mismo tipo o equivalente.
 No exponer la llave inteligente a un
calor excesivo como la luz solar o
fuego. Peligro de quemadura química: no inge-
rir la pila.
 En caso de ingestión, en solo 2 ho-
ras la pila puede provocar quema-
duras químicas gr aves que pueden
resultar mortales.
 Si cree que se han ingerido pilas o
se han colocado en cualquier parte
del cuerpo, solicite asistencia mé-
dica inmediatamente.
ATENCIÓN
SCA15784
Utilice un trapo cuando abra la llave
inteligente con un destornillador. El
contacto directo con objetos duros
puede dañar o rayar la llave inteli-
gente.
 Tome precauciones para evitar que
la junta estanca resulte dañada o se
ensucie.
 No toque los circuitos y terminales
internos. Puede provocar fallos.
 No fuerce excesivamente la llave in-
teligente cuando vaya a cambiar la
pila.
 Verifique que la pila quede correc-
tamente colocada. Verifique la di-
rección del lado positivo/“+” de la
pila.
Para cambiar la pila de la llave inteligen-
te
1. Abra la llave inteligente como se muestra.
1. Luz indicadora del sistema de llave inteligente “ ”
ZAUM14701
UBL1S0S0.book Page 6 Tuesday, September 5, 2017 5:09 PM
