Caractéristiques
9-2
9
Chasse:
95 mm (3.7 in)
Pneu avant:
Type:
Sans chambre (Tubeless)
Taille:
120/70-15 M/C 56S
Fabricant/modèle:
MICHELIN/CITY GRIP
Pneu arrière:
Type:
Sans chambre (Tubeless)
Taille:
150/70-13 M/C 64S
Fabricant/modèle:
MICHELIN/CITY GRIP
Charge:
Charge maximale:
184 kg (406 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)
Pression de gonflage (contrôlée les
pneus froids):
1 personne:
Avant:
220 kPa (2.20 kgf/cm², 32 psi)
Arrière:
250 kPa (2.50 kgf/cm², 36 psi)
2 personnes:
Avant:
220 kPa (2.20 kgf/cm², 32 psi)
Arrière:
250 kPa (2.50 kgf/cm², 36 psi)
Roue avant:
Type de roue:
Roue coulée
Taille de jante:
15 x MT3.50
Roue arrière:
Type de roue:
Roue coulée
Taille de jante:
13 x MT4.00
Frein avant:
Type:
Frein hydraulique à double disque
Liquide de frein spécifié:
DOT 4
Frein arrière:
Type:
Frein hydraulique monodisque
Liquide de frein spécifié:
DOT 4
Suspension avant:
Type:
Fourche télescopique
Ressort:
Ressort hélicoïdal
Amortisseur:
Amortisseur hydraulique
Débattement de roue:
110 mm (4.3 in)
Suspension arrière:
Type:
Ensemble oscillant
Ressort:
Ressort hélicoïdal
Amortisseur:
Amortisseur hydraulique
Débattement de roue:
107 mm (4.2 in)
Partie électrique:
Tension du système électrique:
12 V
Système d’allumage:
TCI
Système de charge:
Alternateur avec rotor à aimantation
permanente
Batterie:
Modèle:
GTZ8V
Voltage, capacité:
12 V, 7.0 Ah (10 HR)
Puissance d’ampoule:
Phare:
LED
Stop/feu arrière:
LED
Clignotant avant:
10.0 W × 2
Clignotant arrière:
10.0 W × 2
Veilleuse:
LED
Éclairage de la plaque d’immatriculation:
5.0 W × 1
UBL1F0F0.book Page 2 Thursday, May 11, 2017 9:27 AM
Page 112 of 118
Caractéristiques
9-3
9
Éclairage des instruments:
LED
Témoin de feu de route:
LED
Témoin des clignotants:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin d’avertissement du système ABS:
LED
Témoin du système de clé intelligente:
LED
Témoin/témoin d'avertissement du système
de régulation antipatinage:
LED
Fusible:
Fusible principal:
30.0 A
Fusible principal 2:
10.0 A
Fusible de borne 1:
2.0 A
Fusible du système de signalisation:
10.0 A
Fusible du système de signalisation 2:
7.5 A
Fusible du moteur du ventilateur de radiateur:
10.0 A
Fusible des clignotants et des feux de
détresse:
7.5 A
Fusible du bloc de commande ABS:
7.5 A
Fusible du moteur ABS:
30.0 A
Fusible du solénoïde d’ABS:
15.0 A
Fusible de réponse:
2.0 A
Fusible de sauvegarde:
7.5 A
UBL1F0F0.book Page 3 Thursday, May 11, 2017 9:27 AM
Page 113 of 118
Renseignements complémentaires
10-1
10
FAU53562
Numéros d’identification
Notez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des
autorités locales et à la commande de
pièces détachées auprès d’un concession-
naire Yamaha.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26411Numéro d’identification du véhiculeLe numéro d’identification du véhicule est
poinçonné sur le cadre.
N.B.
à identifier le véhicule et, selon les pays, est
requis lors de son immatriculation.
FAU26442Numéro de série du moteur
Le numéro de série du moteur est poin-
çonné sur le carter moteur.
FAU26501Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
à l’intérieur du compartiment de rangement
arrière. (Voir page 4-22.) Inscrire les rensei-
gnements repris sur cette étiquette dans
l’espace prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la com-
mande de pièces de rechange auprès d’un
concessionnaire Yamaha.
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1. Étiquette des codes du modèle
ZAUM1521
1
ZAUM1502
1
UBL1F0F0.book Page 1 Thursday, May 11, 2017 9:27 AM
Page 114 of 118
Renseignements complémentaires
10-2
10

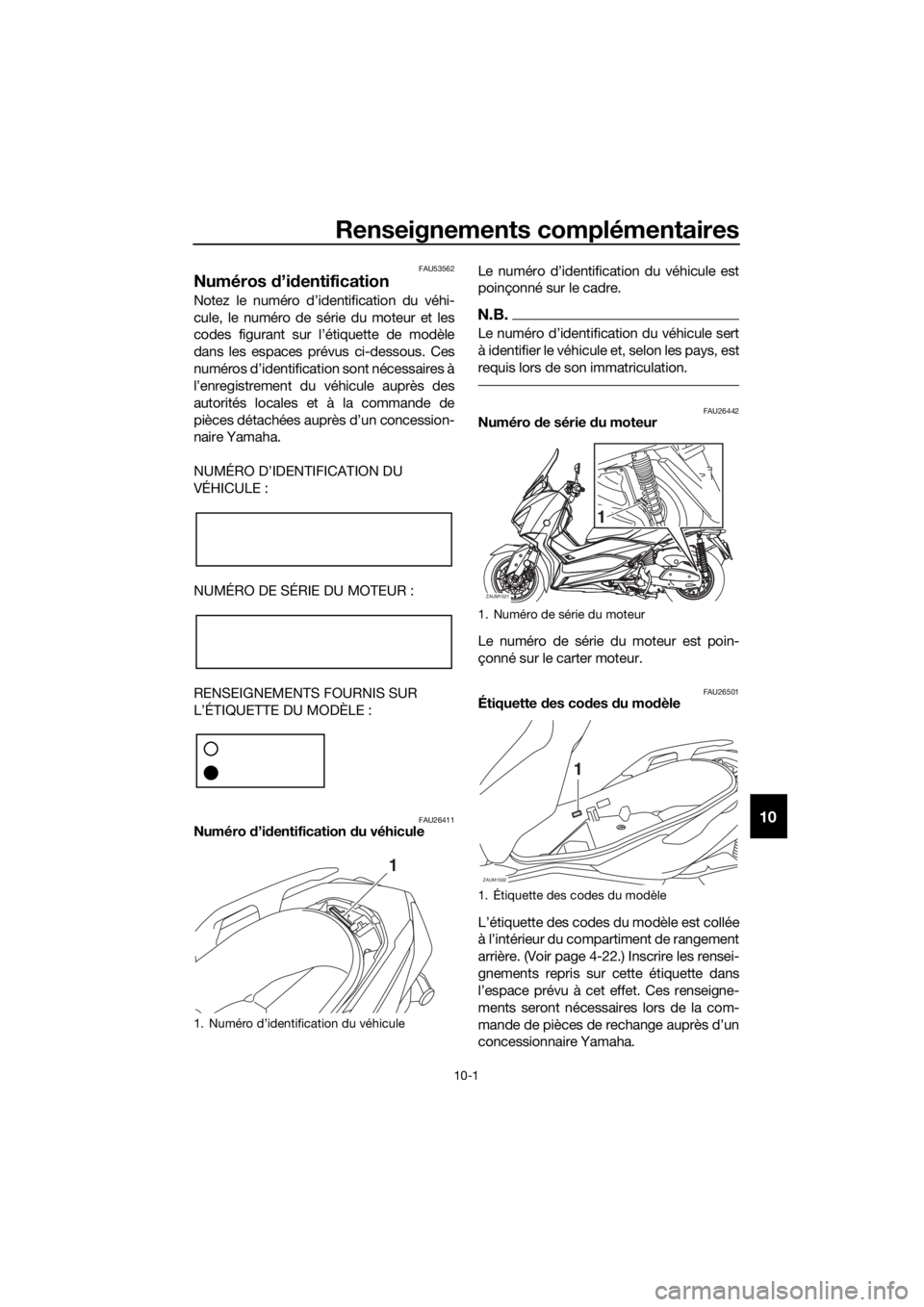

FAUM3881
Connecteurs de diagnostic
Les connecteurs de diagnostic ABS et In-
jection de Carburant sont situés comme il-
lustré.
FAU85300Enregistrement des données du
véhicule
Le boîtier de commande électronique de ce
modèle enregistre certaines données rela-
tives au véhicule pour faciliter le diagnostic
des dysfonctionnements et également à
des fins de recherche, d’analyse statistique
et développement.
Bien que les capteurs et les données enre-
gistrées varient selon le modèle, les don-
nées principales sont les suivantes : État du véhicule et données de perfor-
mances du moteur
Données relatives à l’injection de car-
burant et aux émissions
Ces données ne sont téléchargées que
lorsqu’un outil de diagnostic des pannes
Yamaha spécial est fixé au véhicule, par exemple, lors de contrôles d’entretien ou
de procédures de réparation.
Les données du véhicule téléchargées se-
ront traitées de manière appropriée confor-
mément à la politique de confidentialité sui-
vante. Politique de confidentialité
Yamaha ne divulguera pas ces données à un tiers sauf dans les cas suivants. En
outre, Yamaha peut fournir les données du
véhicule à un sous-traitant afin d’externali-
ser les services relatifs à la manipulation
des données du véhicule. Même dans ce
cas, Yamaha demandera au sous-traitant
de manipuler correctement les données du
véhicule fournies et Yamaha traitera les
données de manière appropriée. Avec l’accord du propriétaire du véhi-
cule
Lorsque la loi l’y oblige
Pour utilisation par Yamaha dans le
cadre d’un litige
Lorsque les données ne concernent
pas un véhicule individuel ni un pro-
priétaire
1. Connecteur de diagnostic ABS
2. Connecteur de diagnostic d’injection de
carburant
ZAUM1511
2
1
https://www.yamaha-motor.eu/fr/
privacy/privacy-policy.aspx
UBL1F1F0.book Page 2 Wednesday, May 23, 2018 11:30 AM
Page 115 of 118
11-1
11
Index
A
Absorbeur de vapeurs d’essence ........ 7-10
Accélération et décélération................... 6-3
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ...... 7-36
Avertisseur, contacteur ........................ 4-12
B
Batterie ................................................. 7-30
Béquille latérale .................................... 4-28
Béquilles centrale et latérale, contrôle
et lubrification .................................... 7-28
Blocage du frein arrière, contrôle ......... 7-23
Bougie, contrôle ..................................... 7-9
C
Câble de blocage du frein arrière,
réglage ............................................... 7-23
Câbles, contrôle et lubrification ........... 7-27
Caches, dépose et repose ..................... 7-8
Caractéristiques ..................................... 9-1
Carburant ............................................. 4-19
Carburant, économies ............................ 6-5
Clé intelligente ........................................ 3-5
Clé, maniement de la clé intelligente
et des clés mécaniques ....................... 3-3
Clignotant avant ................................... 7-35
Clignotants, contacteur ........................ 4-12
Combinés ressort-amortisseur,
réglage ............................................... 4-27
Compartiments de rangement ............. 4-22
Compte-tours ......................................... 4-3
Compteur de vitesse .............................. 4-2
Connecteurs de diagnostic .................. 10-2
Conseils relatifs à la sécurité routière .... 1-5
Consignes de sécurité............................ 1-1
Contacteur à clé ..................................... 3-8
Contacteur arrêt/marche/démarrage ... 4-12
Contacteurs à la poignée ..................... 4-12
Contacteur TRIP/INFO ......................... 4-13
Coupe-circuit d’allumage ..................... 4-28
Courroie trapézoïdale, contrôle............ 7-26
D
Démarrage.............................................. 6-3
Démarrage du moteur ............................ 6-2
Dépannage, schémas de diagnostic .... 7-38
Direction, contrôle ................................ 7-29
Durite de trop-plein du réservoir de
carburant............................................ 4-21
E
Écran multifonction ................................ 4-3Éléments et tubes de vidange de
filtre à air et filtre à air du boîtier de
la courroie trapézoïdale ...................... 7-16
Emplacement des éléments ................... 2-1
Enregistrement des données,
véhicule .............................................. 10-2
Entretien.................................................. 8-1
Entretien du système de contrôle des
gaz d’échappement.............................. 7-3
Entretiens et graissages périodiques...... 7-4
Étiquette des codes du modèle ............ 10-1
F
Feu stop/arrière .................................... 7-34
Feux de détresse, contacteur ............... 4-12
Fourche, contrôle.................................. 7-29
Freinage .................................................. 6-4
Frein arrière, levier ................................ 4-14
Frein arrière, levier de blocage ............. 4-14
Frein avant, levier .................................. 4-13
Freins avant et arrière, contrôle de la
garde du levier .................................... 7-22
Frein, système ABS .............................. 4-15
Fusibles, remplacement........................ 7-32
H
Huile de transmission finale .................. 7-13
Huile moteur et élément du filtre à
huile .................................................... 7-11
I
Inverseur feu de route/feu de
croisement/Contacteur d’appel de
phare .................................................. 4-12
J
Jeu des soupapes ................................ 7-19
L
Leviers de frein, lubrification ................. 7-28
Liquide de frein, changement ............... 7-26
Liquide de frein, contrôle du niveau ..... 7-24
Liquide de refroidissement ................... 7-14
M
Mode d’urgence ................................... 7-40
Moteur, numéro de série ...................... 10-1
N
Numéros d’identification ....................... 10-1
P
Pannes, diagnostic ............................... 7-37
Pare-brise ............................................. 4-24
Phares ................................................... 7-33
Pièces de couleur mate .......................... 8-1
Pile de la clé intelligente,
remplacement....................................... 3-6
UBL1F0F0.book Page 1 Thursday, May 11, 2017 9:27 AM
Page 116 of 118
Index
11-2
11
Plage de fonctionnement du système
de clé intelligente.................................. 3-2
Plaquettes de frein, contrôle................. 7-24
Pneus .................................................... 7-20
Poignée des gaz, contrôle de la
garde .................................................. 7-19
Poignée et câble des gaz, contrôle et
lubrification ......................................... 7-27
Position du guidon, réglage .................. 4-26
Pots catalytiques .................................. 4-21
Prise pour accessoire CC ..................... 4-30
R
Remisage ................................................ 8-4
Réservoir de carburant, bouchon ......... 4-18
Rodage du moteur .................................. 6-5
Roues.................................................... 7-21
Roulements de roue, contrôle .............. 7-30
S
Stationnement ........................................ 6-6
Système de clé intelligente ..................... 3-1
Système de clé intelligente,
dépannage.......................................... 7-37
Système de régulation antipatinage ..... 4-16
T
Témoin d’alerte de panne du moteur ..... 4-1
Témoin d’alerte du système ABS ........... 4-1
Témoin de feu de route........................... 4-1
Témoin du système de clé intelligente ... 4-2
Témoin du système de régulation
antipatinage .......................................... 4-2
Témoins des clignotants ......................... 4-1
Trousse de réparation............................. 7-2
V
Véhicule, numéro d’identification ......... 10-1
Veilleuses .............................................. 7-34
Voyants et témoins d’alerte .................... 4-1
UBL1F0F0.book Page 2 Thursday, May 11, 2017 9:27 AM
Page 117 of 118
UBL1F0F0.book Page 3 Thursday, May 11, 2017 9:27 AM
Page 118 of 118
PANTONE285C
MBK IndustrieZ.I. de Rouvroy 02100 Saint QuentinSAS au capital de 14 000 000 €PRINTED IN FRANCE2018.05 (F)
Notice originale
