YAMAHA XSR 700 2016 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-17
3
MAU13434
KatalysatorDenna modell är utrustad med en katalysa-
tor i avgasröret.
VARNING
MWA10863
Avgassystemet är hett efter körning. För
att förhindra brandrisk och brännska-
dor:
Parkera inte i närheten av brandfar-
liga områden som gräs eller annat
material som lätt kan antändas.
Parkera på en plats där fotgängare
eller barn inte kan komma i kontakt
med det heta avgassystemet.
Försäkra dig om att avgassystemet
har kallnat innan du arbetar med
det.
Låt inte motorn gå på tomgång i
mer än några minuter. Lång tom-
gångskörning kan göra att värme
byggs upp.VIKTIGT
MCA10702
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan kataly-
satorn ta skada.
MAUM3740
SadelFör att ta bort sadeln
Stoppa in nyckeln i sadellåsets nyckelhål,
vrid nyckeln moturs och lyft av sadeln.
För att montera sadeln
Placera utsprånget framför sadeln i sadel-
hållaren, passa in sadeln för att kunna mon-
tera sadelfästet i sadellåset, tryck ned den
bakre delen av sadeln för att låsa fast den
och ta sedan ur nyckeln.
TIPSKontrollera att sadeln sitter ordentligt fast
innan du kör iväg.
1. Sadellås
2. Lås upp.ZAUM1344
2
1
1. Fästbygel
2. Sadelfäste
3. Sadelhållare
4. SadellåsZAUM1373
1
2
4
3
UB34M0M0.book Page 17 Friday, July 10, 2015 11:32 AM

Instrument och kontrollfunktioner
3-18
3
MAUM3640
HjälmhållarkabelDet finns en hjälmhållarkabel under sadeln.
Du kan sätta fast en hjälm på fordonet med
hjälp av denna kabel och en skruvmejsel.
För att fästa en hjälm med hjälmhållar-
kabeln
1. Ta bort sadeln. (Se sidan 3-17.)
2. Ta loss skruvmejseln från dess hållare
genom att dra upp den från vänster
sida och ta sedan loss hjälmhållarka-
beln från skruvmejseln.3. Dra hjälmhållarkabeln genom spännet
på hjälmens rem.
4. Haka fast kabelöglorna över skruv-
mejseln och installera därefter skruv-
mejseln först i höger och därefter
vänster hållare.
TIPSSe till att skruvmejseln sitter fast mellan
sina hållare och placera därefter kabelög-
lorna till höger på maskinen innan du sätter
fast sadeln.
5. Montera passagerarsadeln.
VARNING! Kör aldrig motorcykeln
med en hjälm fastsatt i hjälmhålla-
ren eftersom hjälmen kan fastna i
föremål vilket kan leda till att du
tappar kontrollen över motorcykeln
och en olycka.
[MWA10162]
För att lossa en hjälm från hjälmhållarka-
beln
1. Ta bort sadeln.
2. Ta loss skruvmejseln och ta sedan
loss hjälmhållarkabeln från hjälmen.

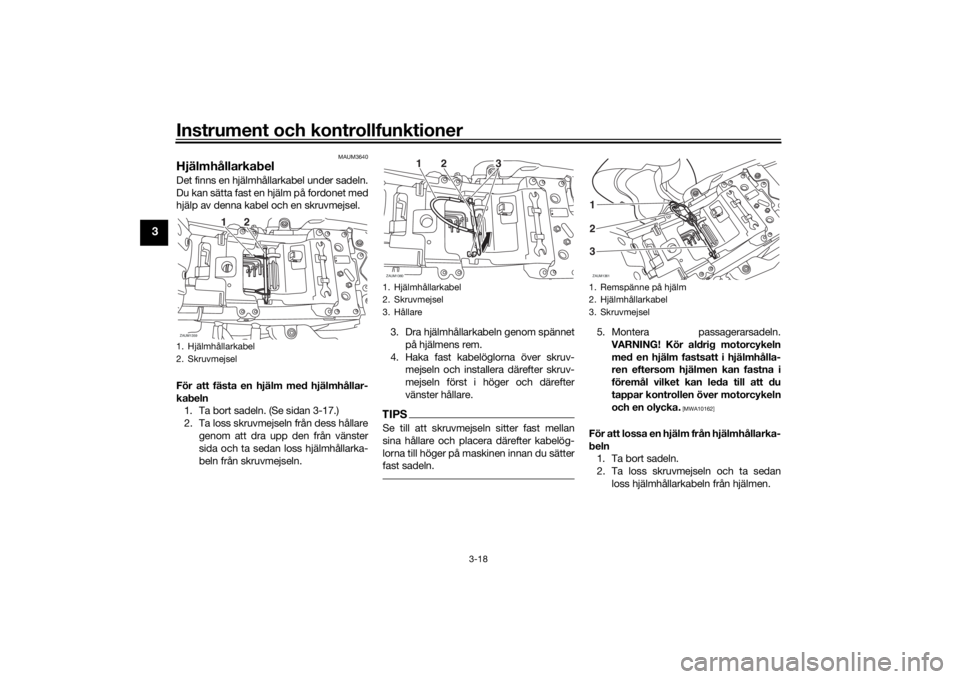

1. Hjälmhållarkabel
2. SkruvmejselZAUM1359
12
1. Hjälmhållarkabel
2. Skruvmejsel
3. HållareZAUM1360
12
3
1. Remspänne på hjälm
2. Hjälmhållarkabel
3. SkruvmejselZAUM1361123
UB34M0M0.book Page 18 Friday, July 10, 2015 11:32 AM

Instrument och kontrollfunktioner
3-19
3
3. Förvara kabeln under sadeln genom
att haka fast kabelöglorna över skruv-
mejseln, sätta fast skruvmejseln i sitt
ursprungsläge och haka fast hjälmhål-
larkabeln under sadelhållaren.
4. Montera sadeln.
MAU47001
Justering av stötdämpareDenna stötdämpare är utrustad med en
justeringsring för fjäderförspänningen.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.Justera fjäderförspänningen på följande
sätt.
För att öka fjäderförspänningen och därige-
nom göra fjädringen hårdare vrider du jus-
teringsringen i riktning (a). För att minska
fjäderförspänningen och därigenom göra
fjädringen mjukare vrider du justeringsring-
en i riktning (b).
Rikta in lämpligt spår i justeringsring-
en med lägesindikeringen på stöt-
dämparen.
Använd det specialverktyg och den
förlängningsstång som du fick med i
ägarens verktygssats för att justera.
VARNING
MWA10222
Stötdämparen innehåller kvävgas under
mycket högt tryck. Läs och förstå följan-
de information innan du hanterar stöt-
dämparen.
Under inga omständigheter får cy-
lindern öppnas eller byggas om.

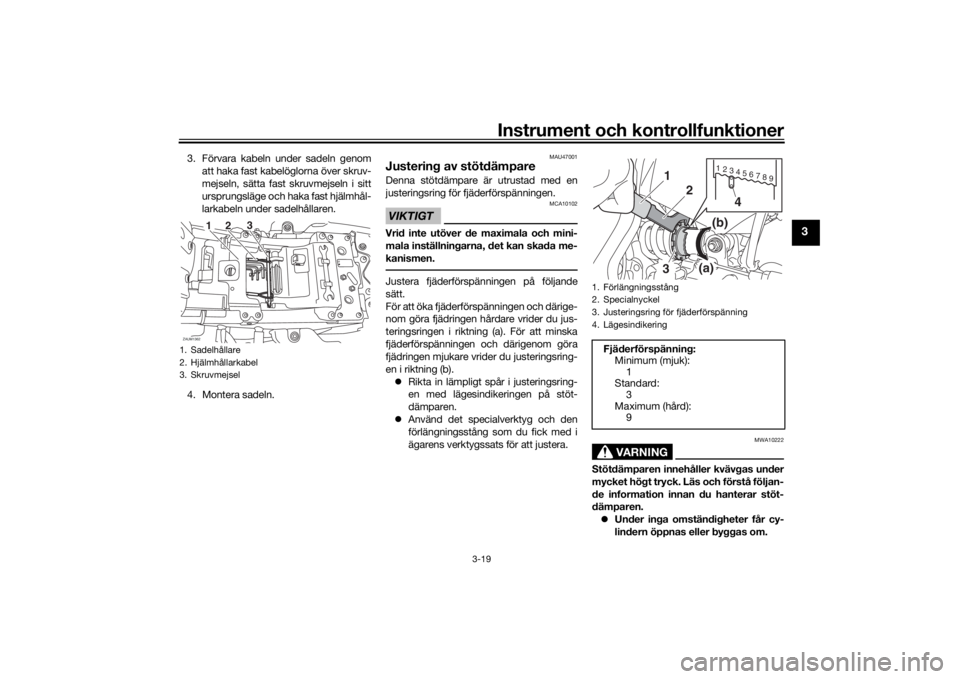

1. Sadelhållare
2. Hjälmhållarkabel
3. SkruvmejselZAUM1362
3
2
1
1. Förlängningsstång
2. Specialnyckel
3. Justeringsring för fjäderförspänning
4. Lägesindikering
Fjäderförspänning:
Minimum (mjuk):
1
Standard:
3
Maximum (hård):
9
7 6
9 8 5 4 3 2 1
3(a)(b)
2
1
4
UB34M0M0.book Page 19 Friday, July 10, 2015 11:32 AM

Instrument och kontrollfunktioner
3-20
3
Låt inte stötdämparen komma i när-
heten av öppna lågor eller andra
värmekällor. Det kan göra att enhe-
ten exploderar på grund av för högt
tryck.
Deformera eller skada inte cylin-
dern på något sätt. Cylinderskador
leder till sämre dämpningsförmåga.
Kasta inte en skadad eller utsliten
stötdämpare själv. Lämna in stöt-
dämparen hos en Yamaha-återför-
säljare.
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
MAU57950
Avstängningssystem för tänd-
kretsAvstängningssystemet för tändkretsen
(som består av sidostödskontakten, kopp-
lingskontakten och neutrallägeskontakten)
har följande funktioner.
Systemet förhindrar att motorn går att
starta om en växel ligger i och sidostö-
det är uppe men kopplingshandtaget
inte är indraget.
Systemet förhindrar att motorn går att
starta om en växel ligger i och kopp-
lingshandtaget är indraget men sido-
stödet fortfarande är nerfällt.
Systemet stänger av motorn om en
växel ligger i och sidostödet fälls ner.
Kontrollera regelbundet funktionen på av-
stängningssystemet för tändkrets enligt föl-
jande förfarande.
UB34M0M0.book Page 20 Friday, July 10, 2015 11:32 AM

Instrument och kontrollfunktioner
3-21
3
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Kontrollera att motorns start/stoppknapp är ställd på “ ”.
3. Vrid nyckeln till ON.
4. Lägg växeln i neutralläge.
5. Tryck på “ ”-sidan på motorns start/stoppknapp.
Startar motorn?
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Håll inne kopplingshandtaget.
8. Lägg i en växel.
9. Fäll ner sidostödet.
Stannar motorn?
När motorn har stannat:
10. Fäll upp sidostödet.
11. Håll inne kopplingshandtaget.
12. Tryck på “ ”-sidan på motorns start/stoppknapp.
Startar motorn?
Systemet är ok. Du kan köra med motorcykeln.
JA NEJ JA NEJ JA NEJ
Neutrallägeskontakten kanske inte fungerar som
den ska.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Kopplingskontakten kanske inte fungerar som den
ska.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.Kontakten i sidostödet kanske inte fungerar som
den ska.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.Om du upptäcker något fel bör du be en
Yamaha-återförsäljare att kontrollera
systemet innan du kör.
WARNING
UB34M0M0.book Page 21 Friday, July 10, 2015 11:32 AM

Instrument och kontrollfunktioner
3-22
3
MAU70640
StrömuttagFordonet är utrustat med ett strömuttag.
Kontakta alltid en Yamaha-återförsäljare
innan du monterar några tillbehör.UB34M0M0.book Page 22 Friday, July 10, 2015 11:32 AM

För din egen säkerhet – kontroller före körning
4-1
4
MAU15599
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsprocedurer samt
scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Yamaha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-
rerna som beskrivs i den här handboken.Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle• Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera snyftventilens slang i bränsletanken och överfallsslangen för tilltäpp-
ning, sprickor eller skador och kontrollera slanganslutningarna.3-15, 3-16
Motorolja• Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt nivå.
• Kontrollera om det läcker någon olja.6-9
Kylvätska• Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
• Kontrollera om kylsystemet läcker.6-11
Frambroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker.6-19, 6-20
UB34M0M0.book Page 1 Friday, July 10, 2015 11:32 AM

För din egen säkerhet – kontroller före körning
4-2
4
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker.6-19, 6-20
Koppling• Kontrollera funktionen.
• Smörj kabeln om det behövs.
• Kontrollera glappet i handtaget.
• Justera vid behov.6-18
Gashandtag• Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism.6-14, 6-24
Reglagekablar• Kontrollera att det går mjukt.
•Smörj om det behövs.6-23
Kedja• Kontrollera kedjespänningen.
• Justera vid behov.
• Kontrollera kedjans skick.
•Smörj om det behövs.6-21, 6-23
Hjul och däck• Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov.6-15, 6-18
Bromspedal och växelpedal• Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.6-24
Broms- och kopplingshand-
tag• Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.6-24
Sidostöd• Kontrollera att det går mjukt.
• Smörj ledpunkten om det behövs.6-25 ARTIKEL KONTROLLER SIDAN
UB34M0M0.book Page 2 Friday, July 10, 2015 11:32 AM

För din egen säkerhet – kontroller före körning
4-3
4
Ramfästen• Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
• Dra åt om det behövs.—
Instrument, belysning, signa-
ler och kontakter• Kontrollera funktionen.
• Korrigera vid behov.—
Sidostödets kontakt • Kontrollera funktionen på avstängningssystemet för tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som
det ska.3-20 ARTIKEL KONTROLLER SIDAN
UB34M0M0.book Page 3 Friday, July 10, 2015 11:32 AM

Hantering och viktiga punkter vid körning
5-1
5
MAU15952
Läs noga igenom handboken så att du lär
dig alla reglage. Fråga en Yamaha-återför-
säljare om det finns ett reglage eller en
funktion som du inte förstår.
VARNING
MWA10272
Om du inte är bekant med reglagen kan
du förlora kontrollen över fordonet vilket
kan leda till en olycka eller personska-
dor.
MAUM3631
TIPSDen här modellen är utrustad med:
en lutningsavkännare som stoppar
motorn i händelse av att fordonet väl-
ter. I detta fall tänds motorns felvar-
ningsljus, men det beror inte på
felfunktion. Vrid tändningsnyckeln till
“OFF” och därefter till “ON” för att
stänga av varningsljuset. Om detta
inte görs kommer motorn inte att star-
ta även om motorn går runt när start-
knappen trycks in.
ett system för automatiskt stopp av
motorn. Motorn stoppas automatiskt
om den får gå på tomgång i 20 minu-
ter. Tryck bara på startknappen för att
starta om motorn om den stannar.
MAU69870
Start av motornFör att avstängningssystemet för tändkrets
ska tillåta att motorn får startas, måste nå-
got av följande vara uppfyllt:
Växeln ligger i neutralläge.
En växel ligger i men kopplingshand-
taget är indraget och sidostödet är
uppfällt.
Mer information finns på sidan 3-20.
1. Vrid tändningsnyckeln till läge “ON”
och se till att motorns start/stopp-
knapp står på “ ”.
Följande varningslampor och indike-
ringslampor bör lysa ett par sekunder
för att sedan slockna.
Varningslampa för kylvätsketem-
peratur
Varningslampa för motorpro-
blem
Indikeringslampa för startspärr-
system
Oljetrycksvarningslampa (denna
varningslampa ska tändas igen
efter att ha varit släckt en kort
stund, och sedan förbli tänd tills
motorn har startat).
UB34M0M0.book Page 1 Friday, July 10, 2015 11:32 AM
