Periodiskt underhåll och justering
6-17
6
VARNING
MWA10482
Framdäck och bakdäck bör vara av
samma fabrikat och utformning,
annars kan motorcykelns hante-
ringsegenskaper ändras vilket kan
leda till en olycka.
Se alltid till att ventilhattarna sitter
ordentligt på plats för att förhindra
att luft läcker ut.
Använd bara de luftventiler och
ventilhus som visas i listan nedan
för att undvika att du tappar luft när
du kör fort.Efter utförliga tester har endast de däck
som visas i listan nedan godkänts av
Yamaha för denna modell.
VARNING
MWA10601
Denna motorcykel är utrustad med “su-
per-high-speed” däck. Beakta följande
punkter för att du ska få ut så mycket
som möjligt av dessa däck.
Använd bara de specificerade er-
sättningsdäcken. Andra däck kan
explodera vid körning i höga hastig-
heter.
Helt nya däck kan ha ett relativt då-
ligt grepp på vissa underlag innan
de är inkörda. Det är därför inte
lämpligt att köra med höga hastig-heter utan köra sparsamt de första
100 km (60 mi) efter det att ett nytt
däck monteras.
Däcken måste vara uppvärmda inn-
an du kan köra med höga hastighe-
ter.
Anpassa alltid lufttrycket beroende
på körförhållanden.
Framdäck:
Storlek:
120/70 R17M/C (58V)
Tillverkare/modell:
PIRELLI/PHANTOM SPORTS-
COMP
Bakdäck:
Storlek:
180/55 R17M/C (73V)
Tillverkare/modell:
PIRELLI/PHANTOM SPORTS-
COMP
FRAM och BAK:
Luftventil:
TR412
Ventilhus:
#9100 (original)
UB34M0M0.book Page 17 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-18
6
MAU21963
Gjutna fälgarFör att du ska få ut maximal prestanda,
hållbarhet och säkerhet från ditt fordon bör
du notera följande punkter om hjulen.
Kontrollera fälgkanterna så att de inte
är spruckna, krokiga eller skadade
före varje körning. Om de är skadade,
låt en Yamaha-återförsäljare byta hju-
let. Försök inte att reparera ett hjul
själv. Ett deformerat eller sprucket hjul
måste bytas.
Hjulet bör balanseras om du har bytt
fälg eller däck. Ett obalanserat hjul kan
ge upphov till dåliga prestanda, be-
svärliga hanteringsegenskaper och en
förkortad livslängd på däcket.
MAU33892
Justering av kopplingshandta-
gets spelKopplingshandtagets spel bör vara 5.0–
10.0 mm (0.20–0.39 in) enligt bilden. Kon-
trollera regelbundet kopplingshandtagets
spel och justera det vid behov enligt följan-
de.
För att öka kopplingshandtagets spel ska
justerbulten på kopplingshandtaget vridas i
riktning (a). För att minska kopplingshand-
tagets spel ska justerbulten vridas i riktning
(b).TIPSOm kopplingshandtagets spel inte kan jus-
teras enligt ovan, gör på följande sätt.
1. Vrid justerbulten på kopplingshandta-
get i riktning (a) för att lossa kopplings-
kabeln.
2. Lossa låsmuttern på vevhuset.
3. För att öka kopplingshandtagets spel
ska justermuttern för kopplingshand-
tagets spel vridas i riktning (a). För att
minska kopplingshandtagets spel ska
justermuttern vridas i riktning (b).
4. Dra åt låsmuttern.

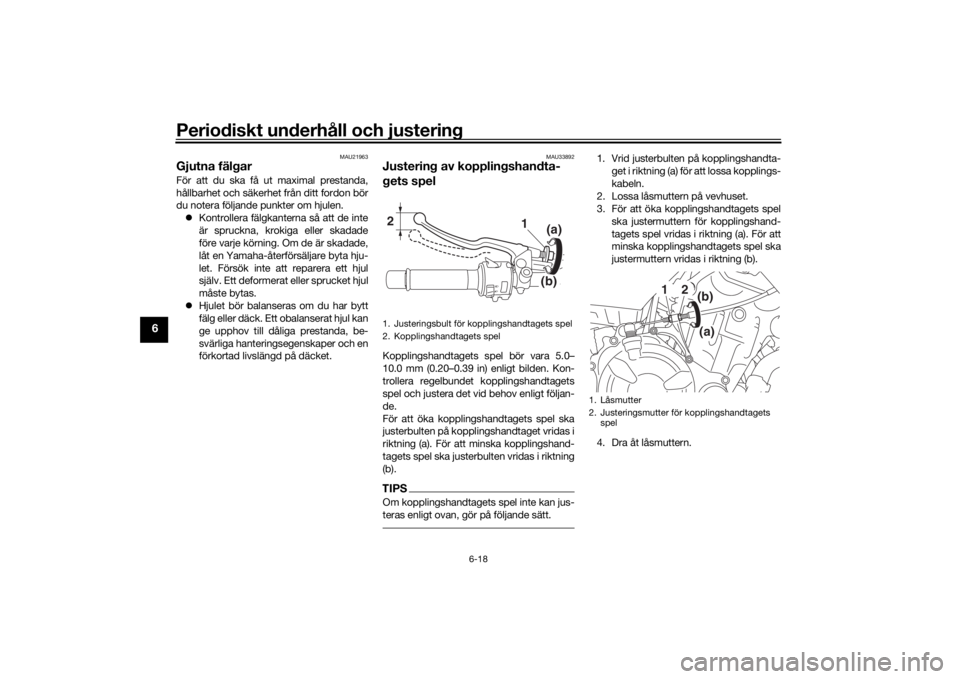

1. Justeringsbult för kopplingshandtagets spel
2. Kopplingshandtagets spel2
1
(b)(a)
1. Låsmutter
2. Justeringsmutter för kopplingshandtagets
spel
1
2
(a)(b)
UB34M0M0.book Page 18 Friday, July 10, 2015 11:32 AM

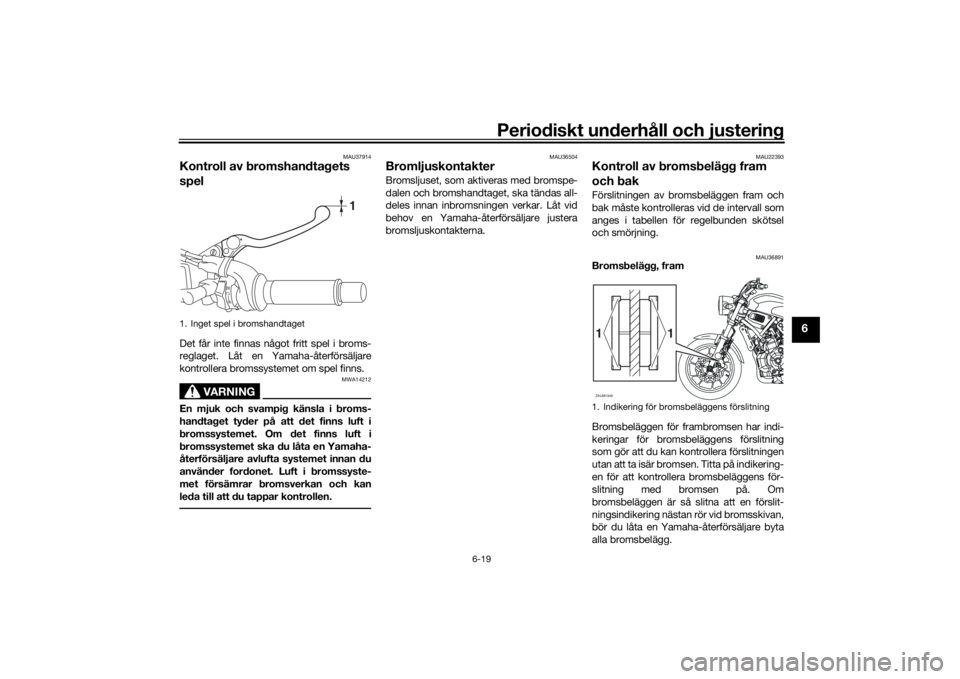

Periodiskt underhåll och justering
6-19
6
MAU37914
Kontroll av bromshandtagets
spelDet får inte finnas något fritt spel i broms-
reglaget. Låt en Yamaha-återförsäljare
kontrollera bromssystemet om spel finns.
VARNING
MWA14212
En mjuk och svampig känsla i broms-
handtaget tyder på att det finns luft i
bromssystemet. Om det finns luft i
bromssystemet ska du låta en Yamaha-
återförsäljare avlufta systemet innan du
använder fordonet. Luft i bromssyste-
met försämrar bromsverkan och kan
leda till att du tappar kontrollen.
MAU36504
BromljuskontakterBromsljuset, som aktiveras med bromspe-
dalen och bromshandtaget, ska tändas all-
deles innan inbromsningen verkar. Låt vid
behov en Yamaha-återförsäljare justera
bromsljuskontakterna.
MAU22393
Kontroll av bromsbelägg fram
och bakFörslitningen av bromsbeläggen fram och
bak måste kontrolleras vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
MAU36891
Bromsbelägg, fram
Bromsbeläggen för frambromsen har indi-
keringar för bromsbeläggens förslitning
som gör att du kan kontrollera förslitningen
utan att ta isär bromsen. Titta på indikering-
en för att kontrollera bromsbeläggens för-
slitning med bromsen på. Om
bromsbeläggen är så slitna att en förslit-
ningsindikering nästan rör vid bromsskivan,
bör du låta en Yamaha-återförsäljare byta
alla bromsbelägg.

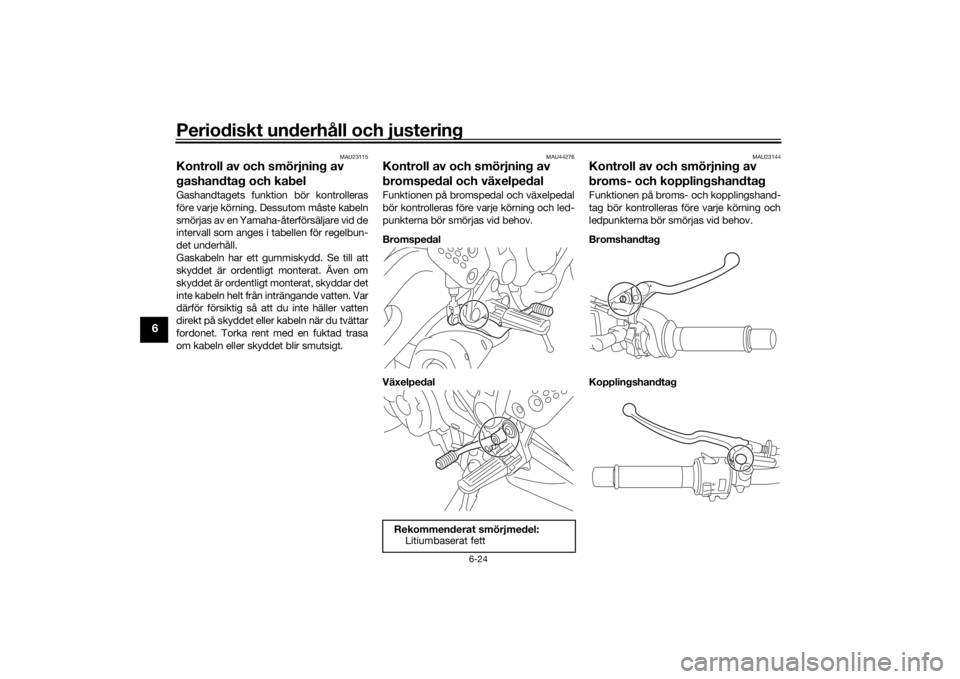

1. Inget spel i bromshandtaget
1
1. Indikering för bromsbeläggens förslitningZAUM1349
1
1
UB34M0M0.book Page 19 Friday, July 10, 2015 11:32 AM

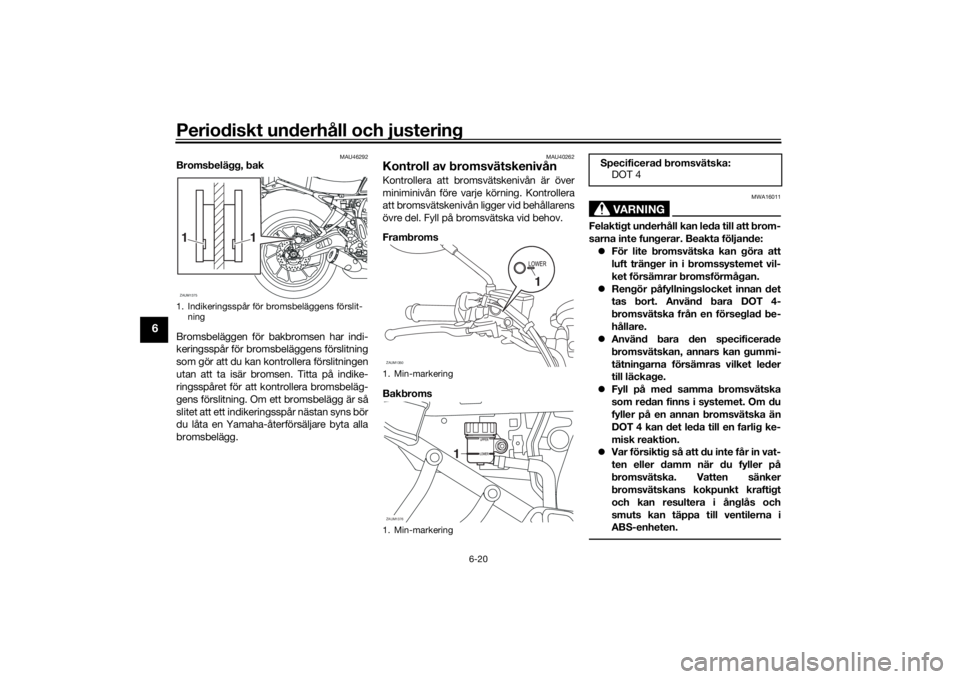

Periodiskt underhåll och justering
6-20
6
MAU46292
Bromsbelägg, bak
Bromsbeläggen för bakbromsen har indi-
keringsspår för bromsbeläggens förslitning
som gör att du kan kontrollera förslitningen
utan att ta isär bromsen. Titta på indike-
ringsspåret för att kontrollera bromsbeläg-
gens förslitning. Om ett bromsbelägg är så
slitet att ett indikeringsspår nästan syns bör
du låta en Yamaha-återförsäljare byta alla
bromsbelägg.
MAU40262
Kontroll av bromsvätskenivånKontrollera att bromsvätskenivån är över
miniminivån före varje körning. Kontrollera
att bromsvätskenivån ligger vid behållarens
övre del. Fyll på bromsvätska vid behov.
Frambroms
Bakbroms
VARNING
MWA16011
Felaktigt underhåll kan leda till att brom-
sarna inte fungerar. Beakta följande:
För lite bromsvätska kan göra att
luft tränger in i bromssystemet vil-
ket försämrar bromsförmågan.
Rengör påfyllningslocket innan det
tas bort. Använd bara DOT 4-
bromsvätska från en förseglad be-
hållare.
Använd bara den specificerade
bromsvätskan, annars kan gummi-
tätningarna försämras vilket leder
till läckage.
Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke-
misk reaktion.
Var försiktig så att du inte får in vat-
ten eller damm när du fyller på
bromsvätska. Vatten sänker
bromsvätskans kokpunkt kraftigt
och kan resultera i ånglås och
smuts kan täppa till ventilerna i
ABS-enheten.

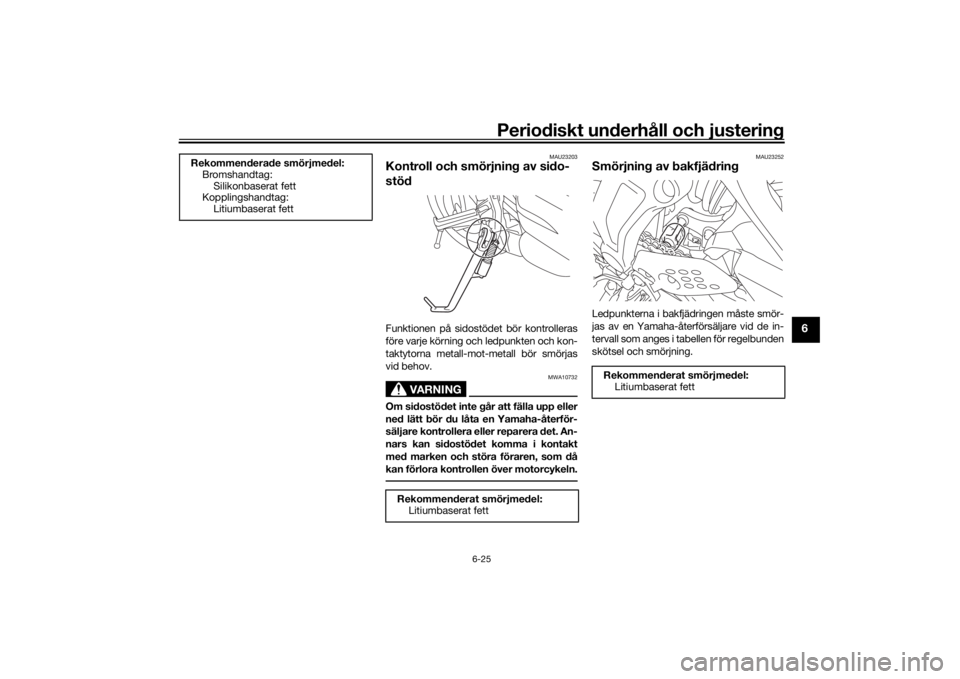

1. Indikeringsspår för bromsbeläggens förslit-
ningZAUM1375
1
1
1. Min-markering
1. Min-markeringZAUM1350
1
ZAUM1376
1
Specificerad bromsvätska:
DOT 4
UB34M0M0.book Page 20 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-21
6
VIKTIGT
MCA17641
Bromsvätska kan skada lackerade ytor
och plastdetaljer. Torka alltid upp ut-
spilld bromsvätska omedelbart.När bromsbeläggen slits är det naturligt att
bromsvätskenivån gradvis sjunker. En låg
bromsvätskenivå kan tyda på slitna broms-
belägg och/eller läckor i bromssystemet,
kom därför ihåg att kontrollera bromsbe-
läggens förslitning och om det finns läckor
i bromssystemet. Om bromsvätskenivån
sjunker plötsligt bör du be en Yamaha-åter-
försäljare att kontrollera orsaken innan du
kör fordonet.
MAU22733
Byte av bromsvätskaLåt en Yamaha-återförsäljare byta broms-
vätskan vid de intervall som anges under
OBS i tabellen för regelbunden skötsel och
smörjning. Dessutom bör oljetätningarna i
huvudcylinder och bromsok bytas samt
bromsslangar bytas vid de intervall som
anges nedan eller om bromssystemet är
skadat eller läcker.
Oljetätningar: Byt vartannat år.
Bromsslangar: Byt vart fjärde år.
MAU22762
KedjespänningKedjespänningen bör kontrolleras och
eventuellt justeras före varje körning.
MAU60043

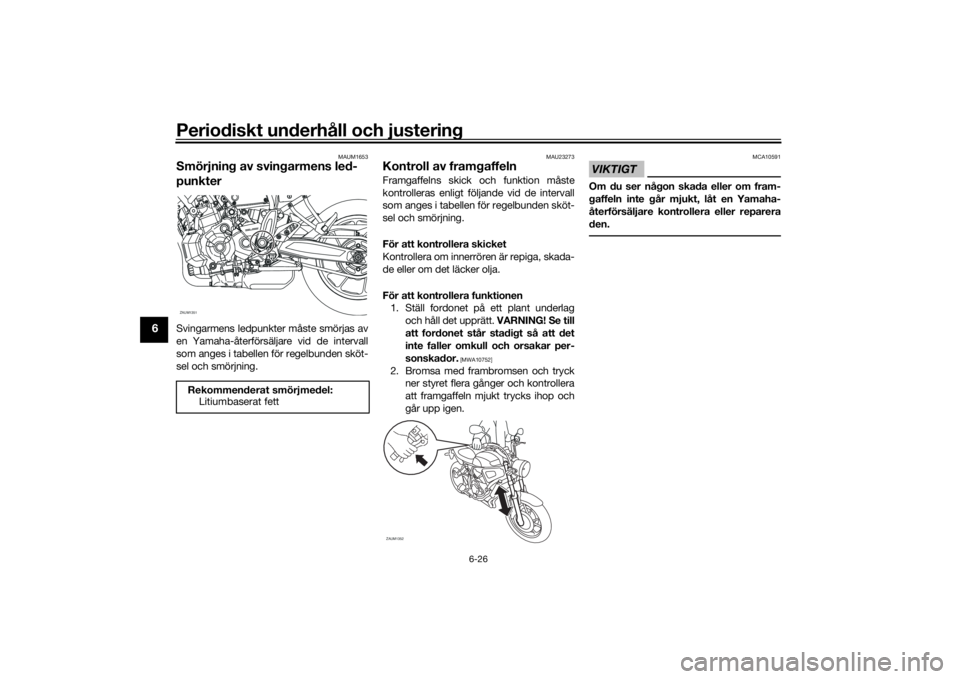

För att kontrollera kedjespänningen
1. Ställ motorcykeln på sitt sidostöd.TIPSNär du kontrollerar och justerar kedjespän-
ningen bör motorcykeln vara obelastad.2. Lägg växeln i neutralläge.
3. Tryck ned kedjan under kedjestyr-
ningens ände med en kraft om 15 N
(1.5 kgf, 3.0 lbf).
4. Mät avståndet A mellan kedjestyr-
ningen och kedjans mitt i enlighet med
bilden.
Avstånd A:
51.0–56.0 mm (2.01–2.20 in)
UB34M0M0.book Page 21 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-22
6
5. Om avstånd A inte stämmer måste det
justeras enligt följande.
MAU59920
För att justera kedjespänningen
Rådgör med en av Yamahas återförsäljare
innan du justerar kedjespänningen.
1. Lossa låsmuttern i båda ändarna på
svingarmen och lossa därefter axel-
muttern.2. För att sträcka kedjan, vrid justermut-
tern för kedjespänning i vardera änden
av svingarmen i riktning (a). För att
slacka kedjan, vrid justermuttern på
svingarmen i riktning (b), och tryck
bakhjulet framåt. VIKTIGT: En felak-
tig kedjespänning kan belasta mo-
torn för mycket såväl som andra
vitala delar på motorcykeln, vilket
kan leda till att kedjan kuggar över
eller brister. Om avstånd A är större
än 58.0 mm (2.28 in) kan kedjan ska-
da ramen, svingarmen och andra
delar. För att hindra att detta inträf-
far bör du se till att kedjespänning-
en håller sig inom
specifikationerna.
[MCA23070]
TIPSAnvänd riktmarkeringarna på båda sidor
om svingarmen och kontrollera att båda
justerplattorna för kedjespänningen är i
samma läge så att hjulet blir rätt inriktat.

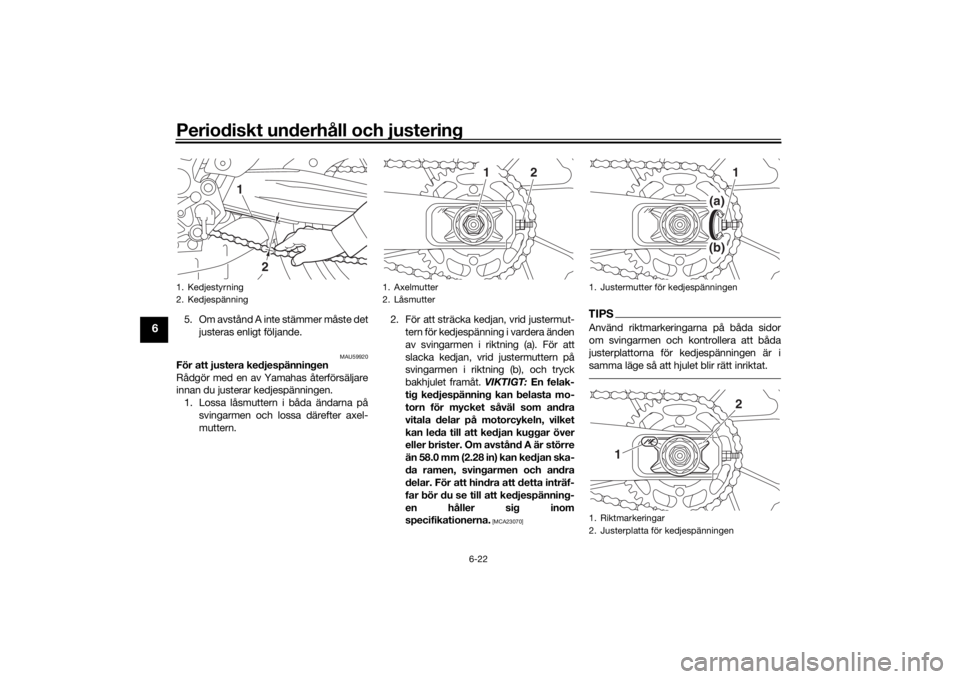

1. Kedjestyrning
2. Kedjespänning
2
1
1. Axelmutter
2. Låsmutter
2
1
1. Justermutter för kedjespänningen
1. Riktmarkeringar
2. Justerplatta för kedjespänningen
1
(a)(b)
2
1
UB34M0M0.book Page 22 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-23
6
3. Dra åt axelmuttern och dra sedan åt
låsmuttrarna till angivet moment.
4. Kontrollera att justerplattorna för ked-
jespänningen är i samma läge, att
kedjespänningen är korrekt och att
kedjan rör sig obehindrat.
MAU23026
Rengöring och smörjning av
kedjanKedjan måste rengöras och smörjas in vid
de intervall som anges i tabellen för regel-
bunden skötsel och smörjning. I annat fall
kommer den snabbt att slitas ut, speciellt
om du kör i dammiga eller fuktiga områden.
Kedjan sköts enligt följande.VIKTIGT
MCA10584
Kedjan måste smörjas in efter tvättning
av motorcykeln, efter körning i regn eller
i fuktiga områden.1. Gör rent kedjan med fotogen och en li-
ten mjuk borste. VIKTIGT: För att inte
skada O-ringarna får inte kedjan
göras ren med ångtvätt, hög-
tryckstvätt eller olämpliga lösnings-
medel.
[MCA11122]
2. Torka av kedjan så att den blir torr.
3. Smörj in kedjan ordentligt med ett
smörjmedel som är anpassat för ked-
jor med O-ring. VIKTIGT: Använd inte
motorolja eller annat smörjmedel
på kedjan eftersom de kan innehål-
la substanser som kan skada O-
ringarna.
[MCA11112]MAU23098
Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsäljare kontrollera eller
byta den. VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan medföra att rörelsen
kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712]
Åtdragningsmoment:
Axelmutter:
105 Nm (10.5 m·kgf, 76 ft·lbf)
Låsmutter:
16 Nm (1.6 m·kgf, 12 ft·lbf)
Rekommenderat smörjmedel:
Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
UB34M0M0.book Page 23 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-24
6
MAU23115
Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
Gaskabeln har ett gummiskydd. Se till att
skyddet är ordentligt monterat. Även om
skyddet är ordentligt monterat, skyddar det
inte kabeln helt från inträngande vatten. Var
därför försiktig så att du inte häller vatten
direkt på skyddet eller kabeln när du tvättar
fordonet. Torka rent med en fuktad trasa
om kabeln eller skyddet blir smutsigt.
MAU44276
Kontroll av och smörjning av
bromspedal och växelpedalFunktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led-
punkterna bör smörjas vid behov.
Bromspedal
Växelpedal
MAU23144
Kontroll av och smörjning av
broms- och kopplingshandtagFunktionen på broms- och kopplingshand-
tag bör kontrolleras före varje körning och
ledpunkterna bör smörjas vid behov.
Bromshandtag
Kopplingshandtag
Rekommenderat smörjmedel:
Litiumbaserat fett
UB34M0M0.book Page 24 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-25
6
MAU23203
Kontroll och smörjning av sido-
stödFunktionen på sidostödet bör kontrolleras
före varje körning och ledpunkten och kon-
taktytorna metall-mot-metall bör smörjas
vid behov.
VARNING
MWA10732
Om sidostödet inte går att fälla upp eller
ned lätt bör du låta en Yamaha-återför-
säljare kontrollera eller reparera det. An-
nars kan sidostödet komma i kontakt
med marken och störa föraren, som då
kan förlora kontrollen över motorcykeln.
MAU23252
Smörjning av bakfjädringLedpunkterna i bakfjädringen måste smör-
jas av en Yamaha-återförsäljare vid de in-
tervall som anges i tabellen för regelbunden
skötsel och smörjning. Rekommenderade smörjmedel:
Bromshandtag:
Silikonbaserat fett
Kopplingshandtag:
Litiumbaserat fett
Rekommenderat smörjmedel:
Litiumbaserat fett
Rekommenderat smörjmedel:
Litiumbaserat fett
UB34M0M0.book Page 25 Friday, July 10, 2015 11:32 AM

Periodiskt underhåll och justering
6-26
6
MAUM1653
Smörjning av svingarmens led-
punkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen
1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]
2. Bromsa med frambromsen och tryck
ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
Rekommenderat smörjmedel:
Litiumbaserat fettZAUM1351
ZAUM1352
UB34M0M0.book Page 26 Friday, July 10, 2015 11:32 AM
