Cuidados y almacenamiento de la motocicleta
7-4
7
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té
de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en
las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ¡ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electrodos de la bujía cuando
haga girar el motor.
[SWA10952]
e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas.4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para
evitar que los neumáticos se degra-
den en un punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar
fresco y seco y cárguela una vez al
mes. No guarde la batería en un lugar
excesivamente frío o caliente [menos
de 0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-30.
NOTAEfectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
UB34S0S0.book Page 4 Wednesday, July 8, 2015 1:05 PM

Especificaciones
8-1
8
Dimensiones:Longitud total:
2075 mm (81.7 in)
Anchura total:
820 mm (32.3 in)
Altura total:
1130 mm (44.5 in)
Altura del asiento:
815 mm (32.1 in)
Distancia entre ejes:
1405 mm (55.3 in)
Holgura mínima al suelo:
140 mm (5.51 in)
Radio de giro mínimo:
2700 mm (106.3 in)Peso:Peso en orden de marcha:
186 kg (410 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros:
2 cilindros en línea
Cilindrada:
689 cm3
Calibre × Carrera:
80.0 × 68.6 mm (3.15 × 2.70 in)
Relación de compresión:
11.5 : 1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Grados de viscosidad SAE:
10W-40
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
2.60 L (2.75 US qt, 2.29 Imp.qt)Cantidad de líquido refrigerante:Depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidas todas las rutas):
1.60 L (1.69 US qt, 1.41 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:
Gasolina súper sin plomo (Gasohol (E10)
aceptable)
Capacidad del depósito de combustible:
14.0 L (3.70 US gal, 3.08 Imp.gal)
Cantidad de reserva de combustible:
2.7 L (0.71 US gal, 0.59 Imp.gal)
Inyección de gasolina:Cuerpo del acelerador:
Marca ID:
1WS1 10Bujía(s):Fabricante/modelo:
NGK/LMAR8A-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:
1.925 (77/40)
Transmisión final:
Cadena
Relación de reducción secundaria:
2.688 (43/16)
Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
2.846 (37/13)
2a:
2.125 (34/16)
3a:
1.632 (31/19)
4a:
1.300 (26/20)
5a:
1.091 (24/22)
UB34S0S0.book Page 1 Wednesday, July 8, 2015 1:05 PM

Especificaciones
8-2
8
6a:
0.964 (27/28)
Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero:
25.0 grados
Base del ángulo de inclinación:
90 mm (3.5 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 R17M/C (58V)
Fabricante/modelo:
PIRELLI/PHANTOM SPORTSCOMPNeumático trasero:Tipo:
Sin cámara
Tamaño:
180/55 R17M/C (73V)
Fabricante/modelo:
PIRELLI/PHANTOM SPORTSCOMPCarga:Carga máxima:
172 kg (379 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–173 kg (0–381 lb)
Delantero:
225 kPa (2.25 kgf/cm2, 33 psi)Trasero:
250 kPa (2.50 kgf/cm2, 36 psi)
Conducción a alta velocidad:
Delantero:
225 kPa (2.25 kgf/cm2, 33 psi)
Trasero:
250 kPa (2.50 kgf/cm2, 36 psi)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.50Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido de frenos especificado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido de frenos especificado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópicaTipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
130 mm (5.1 in)
Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
130 mm (5.1 in)Sistema eléctrico:Sistema de tensión:
12 V
Sistema de encendido:
TCI
Sistema estándar:
Magneto CABatería:Modelo:
YTZ10S
Voltaje, capacidad:
12 V, 8.6 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 60.0 W/55.0 W × 1
Luz de freno y posterior:
LED
UB34S0S0.book Page 2 Wednesday, July 8, 2015 1:05 PM

Especificaciones
8-3
8
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 1
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Luz indicadora de luz de carretera:
LED
Luz de aviso de la presión del aceite:
LED
Luz indicadora de intermitencia:
LED
Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS:
LED
Luz indicadora del sistema inmovilizador:
LEDFusible:Fusible principal:
30.0 A
Fusible auxiliar:
2.0 A
Fusible del faro:
15.0 AFusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible de luz de estacionamiento:
7.5 A
Fusible del motor del ventilador del radiador:
10.0 A
Fusible del sistema de inyección de gasolina:
10.0 A
Fusible de la unidad de control del sistema
ABS:
7.5 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del solenoide del ABS:
20.0 A
Fusible de repuesto:
7.5 A
UB34S0S0.book Page 3 Wednesday, July 8, 2015 1:05 PM

Información para el consumidor
9-1
9
SAU53562
Números de identificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26442
Número de serie del motor
El número de serie del motor está grabado
en el cárter.
SAU26542
Etiqueta del modelo
1. Número de identificación del vehículoZAUM1358
1
1. Número de serie del motor
1. Etiqueta del modelo
1
ZAUM1369
1
UB34S0S0.book Page 1 Wednesday, July 8, 2015 1:05 PM

Información para el consumidor
9-2
9
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Véase la pági-
na 3-19). Anote los datos que figuran en
esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repues-
tos a un concesionario Yamaha.
SAU69910

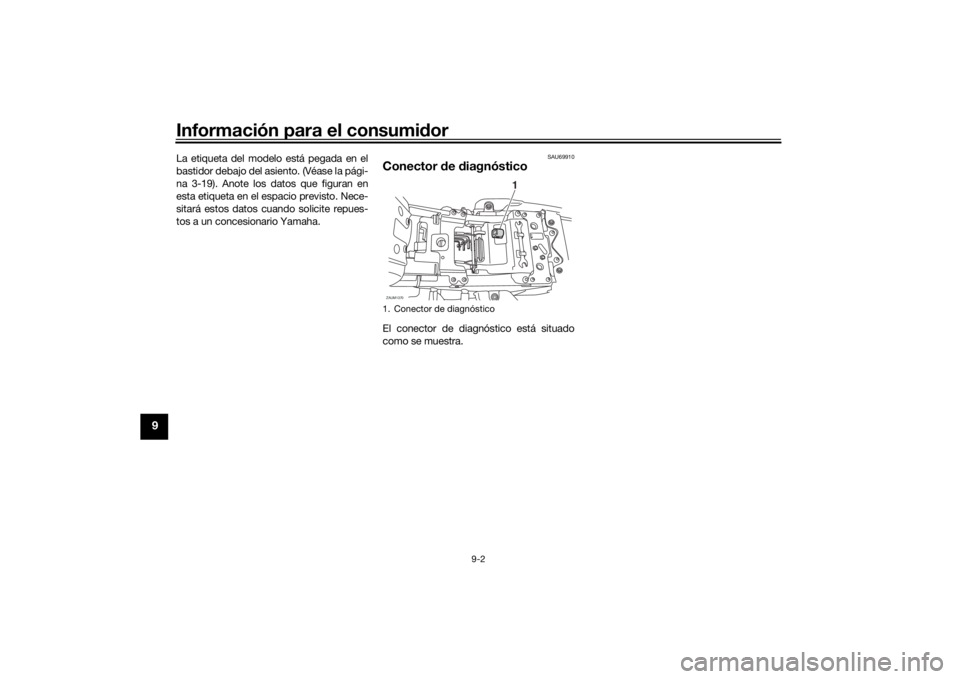

Conector de diagnósticoEl conector de diagnóstico está situado
como se muestra.1. Conector de diagnósticoZAUM1370
1
UB34S0S0.book Page 2 Wednesday, July 8, 2015 1:05 PM

10-1
10
Index
AABS....................................................... 3-14
Aceite del motor y cartucho del filtro
de aceite............................................... 6-9
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta....................... 6-37
Arranque del motor................................. 5-1
Asiento.................................................. 3-19BBatería .................................................. 6-30
Bombilla del faro, cambio..................... 6-33
Bombilla del intermitente, cambio ........ 6-36
Bombilla de una luz de posición,
cambio ............................................... 6-35
Bombona ................................................ 6-9
Bujías, comprobación............................. 6-8CCaballete lateral.................................... 3-22
Caballete lateral, comprobación y
engrase .............................................. 6-27
Cable del portacascos ......................... 3-19
Cables, comprobación y engrase ........ 6-25
Cadena de transmisión, limpieza y
engrase .............................................. 6-25
Cambio ................................................... 5-2
Catalizador ........................................... 3-18
Cojinetes de las ruedas,
comprobación .................................... 6-29
Color mate, precaución .......................... 7-1
Conector de corriente continua............ 3-24
Conector de diagnóstico ........................ 9-2
Conjunto amortiguador, ajuste ............. 3-21
Conmutador de la luz de cruce/
carretera ............................................. 3-12Consumo de gasolina, consejos para
reducirlo ............................................... 5-4
Cuadros de identificación de averías... 6-39
Cuidados ................................................ 7-1
DDirección, comprobación..................... 6-29EEspecificaciones .................................... 8-1
Estacionamiento .................................... 5-5
Etiqueta del modelo ............................... 9-1FFiltro de aire y tubo de drenaje,
cambio y limpieza .............................. 6-15
Fusibles, cambio .................................. 6-31GGasolina ............................................... 3-16HHolgura de la válvula ............................ 6-16
Horquilla delantera, comprobación...... 6-28IIdentificación de averías ...................... 6-37
Indicador multifunción ........................... 3-6
Información relativa a la seguridad ........ 1-1
Interruptor de intermitencia.................. 3-12
Interruptor de la bocina........................ 3-12
Interruptor de luces de emergencia ..... 3-13
Interruptor de paro/marcha/
arranque............................................. 3-12
Interruptor de ráfagas .......................... 3-12
Interruptores de la luz de freno ............ 6-20
Interruptores del manillar ..................... 3-12
Interruptor principal/Bloqueo de la
dirección .............................................. 3-2
JJuego de herramientas ........................... 6-2
Juego de la cadena de transmisión...... 6-23
Juego libre de la maneta de embrague,
ajuste .................................................. 6-19
Juego libre de la maneta del freno,
comprobación .................................... 6-20
Juego libre del puño del acelerador,
comprobación .................................... 6-15LLíquido de freno, comprobación .......... 6-21
Líquido de frenos, cambio .................... 6-23
Líquido refrigerante............................... 6-12
Luces indicadoras de intermitencia........ 3-3
Luces indicadoras y de aviso ................. 3-3
Luz de aviso de avería del motor............ 3-4
Luz de aviso de la presión del aceite ..... 3-4
Luz de aviso de la temperatura del
líquido refrigerante ............................... 3-4
Luz de aviso del sistema ABS ................ 3-5
Luz de freno/piloto trasero ................... 6-35
Luz de la matrícula................................ 6-36
Luz indicadora del sistema
inmovilizador ........................................ 3-5
Luz indicadora de punto muerto ............ 3-4MManeta de embrague ........................... 3-13
Maneta de freno ................................... 3-14
Manetas de freno y embrague,
comprobación y engrase.................... 6-27
Mantenimiento, sistema de control de
emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos .... 6-4
UB34S0S0.book Page 1 Wednesday, July 8, 2015 1:05 PM

Index
10-2
10
NNeumáticos ........................................... 6-16
Número de identificación del vehículo ... 9-1
Número de serie del motor ..................... 9-1
Números de identificación ...................... 9-1PPastillas de freno delantero y trasero,
comprobación .................................... 6-21
Pedal de cambio ................................... 3-13
Pedal de freno ...................................... 3-14
Pedales de freno y cambio,
comprobación y engrase.................... 6-26
Pivotes del basculante, engrase ........... 6-28
Puño del acelerador y cable,
comprobación y engrase.................... 6-26RRodaje del motor .................................... 5-4
Ruedas.................................................. 6-19SSistema de corte del circuito de
encendido........................................... 3-22
Sistema inmovilizador ............................. 3-1
Situación de las piezas ........................... 2-1
Suspensión trasera, engrase ................ 6-28TTapón del depósito de gasolina ........... 3-15
Testigo de luces de carretera ................. 3-4
Tubo respiradero del depósito de
gasolina .............................................. 3-17
UB34S0S0.book Page 2 Wednesday, July 8, 2015 1:05 PM

UB34S0S0.book Page 3 Wednesday, July 8, 2015 1:05 PM

PRINTED IN FRANCE
2016.06 (S)
PANTONE285C
MBK IndustrieZ.I. de Rouvroy 02100 Saint QuentinSAS au capital de 14 000 000 €
Manual original
