YAMAHA XSR 700 2018 Betriebsanleitungen (in German)

Funktionen der Instrumente und Bedienungselemente
3-16
3
GAU13076
TankverschlussTankverschluss öffnen
Die Schlossabdeckung öffnen, den Schlüs-
sel in das Tankschloss stecken und dann
1/4 Drehung im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenommen
werden.
Tankverschluss schließen
Den Tankverschluss hinunterdrücken,
während sich der Schlüssel weiterhin im
Schloss befindet. Den Schlüssel um eine
1/4-Umdrehung gegen den Uhrzeigersinn
drehen und dann abziehen. Anschließend
die Schlossabdeckung schließen.
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
der Tankverschluss korrekt verschlos-
sen ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU13222
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu verrin-
gern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann
1. Tankschlossabdeckung
2. Aufschließen.
1
2
UBU3G1G0.book Page 16 Monday, July 9, 2018 6:08 PM

Funktionen der Instrumente und Bedienungselemente
3-17
3
bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.
3. Verschütteten Kraftstoff immer sofort
aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund an. Falls Sie etwas Benzin verschluckt,
eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU75300
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
HINWEISDiese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).
Sich vor dem Betanken vergewissern,
dass die Zapfpistole die gleiche Be-
zeichnung aufweist.Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Superbenzin mit einer Research-Oktan-
zahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke. Die Verwen-
dung von bleifreiem Benzin verlängert die
Lebensdauer der Zündkerze(n) und redu-
ziert die Wartungskosten.
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
2
1
Empfohlener Kraftstoff:
Bleifreies Superbenzin (Gasohol
[E10] zulässig)
Fassungsvermögen des Kraftstoff-
tanks:
14 L (3.7 US gal, 3.1 Imp.gal)
Kraftstoffreserve:
2.7 L (0.71 US gal, 0.59 Imp.gal)
E5
E10
UBU3G1G0.book Page 17 Monday, July 9, 2018 6:08 PM

Funktionen der Instrumente und Bedienungselemente
3-18
3
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
GAU55512
Kraftstofftank-Belüftungs-
schlauch und ÜberlaufschlauchVor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
Jeden Schlauchanschluss kontrollie-
ren.
Jeden Schlauch auf Risse oder Be-
schädigung prüfen und ggf. austau-
schen.
Sicherstellen, dass das Ende jedes
Schlauchs nicht verstopft ist; ggf. den
Schlauch reinigen.
Sicherstellen, dass jeder Schlauch
durch die Klemme hindurch verlegt
ist.Sicherstellen, dass sich die Farbmar-
kierung auf jedem Schlauch unterhalb
der Klemme befindet.1. Kraftstofftank-Überlaufschlauch
2. Kraftstofftank-Belüftungsschlauch
3. Ausgangsstellung (Farbmarkierung)
4. Klemme
4
31
2
UBU3G1G0.book Page 18 Monday, July 9, 2018 6:08 PM

Funktionen der Instrumente und Bedienungselemente
3-19
3
GAU13434
KatalysatorDieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder anderen
leicht brennbaren Stoffen.
Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.
Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten durch-
führen.
Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am
Abgaskatalysator.
GAU83140
SitzbankSitzbank abnehmen
Den Schlüssel in das Sitzbankschloss ste-
cken und dann gegen den Uhrzeigersinn
drehen; anschließend die Sitzbank abzie-
hen.
Sitzbank montieren
Die Aussparung in der Sitzbank wie gezeigt
auf den Vorsprung setzen und die Sitzbank
so ausrichten, dass sich die Sitzhalterung
in das Sitzbankschloss einschieben lässt,
den hinteren Teil der Sitzbank durch Drü-
cken nach unten arretieren lassen und
dann den Schlüssel abziehen.1. Sitzbankschloss
2. Aufschließen.ZAUM1344
2
1
UBU3G1G0.book Page 19 Monday, July 9, 2018 6:08 PM

Funktionen der Instrumente und Bedienungselemente
3-20
3
HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAUM3640
Helmhalte-DrahtseilDas Helmhalte-Drahtseil befindet sich un-
ter der Sitzbank. Mit diesem Kabel und in
Verbindung mit dem Schraubendreher
kann ein Helm am Fahrzeug gesichert wer-
den.
Zur Befestigung eines Helms mit dem
Helmhalte-Drahtseil
1. Den Sitz abnehmen. (Siehe Seite
3-19.)
2. Den Schraubendreher an der linken
Seite nach oben ziehen und aus der
Halterung entfernen. Dann das Helm-
halte-Drahtseil vom Schraubendreher
entfernen.3. Das Helmhalte-Drahtseil durch den
Verschluss am Helmgurt führen.
4. Die Drahtseilschlaufen am Schrau-
bendreher einhaken und dann den
Schraubendreher zuerst an der rech-
ten Halterung und dann an der linken
Halterung befestigen.
HINWEISDarauf achten, dass der Schraubendreher
sicher zwischen den Halterungen sitzt,
dann vor dem Einbauen der Sitzbank die
Drahtseilschleifen auf der rechten Maschi-
nenseite positionieren.
1. Aufnahmenut
2. Vorsprung
3. Sitzbügel
4. Sitzbankschloss
1
3
4
2
1. Helmhalte-Drahtseil
2. SchraubendreherZAUM1359
12
1. Helmhalte-Drahtseil
2. Schraubendreher
3. HalterungZAUM1360
UBU3G1G0.book Page 20 Monday, July 9, 2018 6:08 PM

Funktionen der Instrumente und Bedienungselemente
3-21
3
5. Den Beifahrersitz montieren.
WARNUNG! Niemals mit am Helm-
halter befestigtem Helm fahren, der
Helm kann gegen Hindernisse sto-
ßen, was zu Kontrollverlust und ei-
nem Unfall führen kann.
[GWA10162]
Zum Lösen des Helms vom Helmhalte-
Drahtseil
1. Den Sitz abnehmen.
2. Den Schraubendreher entfernen und
dann das Helmhalte-Drahtseil vom
Helm abnehmen.
3. Das Drahtseil durch Einhaken der
Drahtseilschleifen am Schraubendre-
her unter der Sitzbank verstauen, den
Schraubendreher an seiner ursprüng-lichen Position anbringen und dann
das Helmhalte-Drahtseil unter der
Sitzhalterung platzieren.
4. Den Sitz montieren.
GAU47002
Federbein einstellenDieses Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.ACHTUNG
GCA10102
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
Zum Erhöhen der Federvorspannung (Fe-
derung härter) den Federvorspannring in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) den
Federvorspannring in Richtung (b) drehen.
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-
gerichtet werden.
Für die Einstellung den Spezialschlüs-
sel und die Verlängerung aus dem
Bordwerkzeug verwenden.

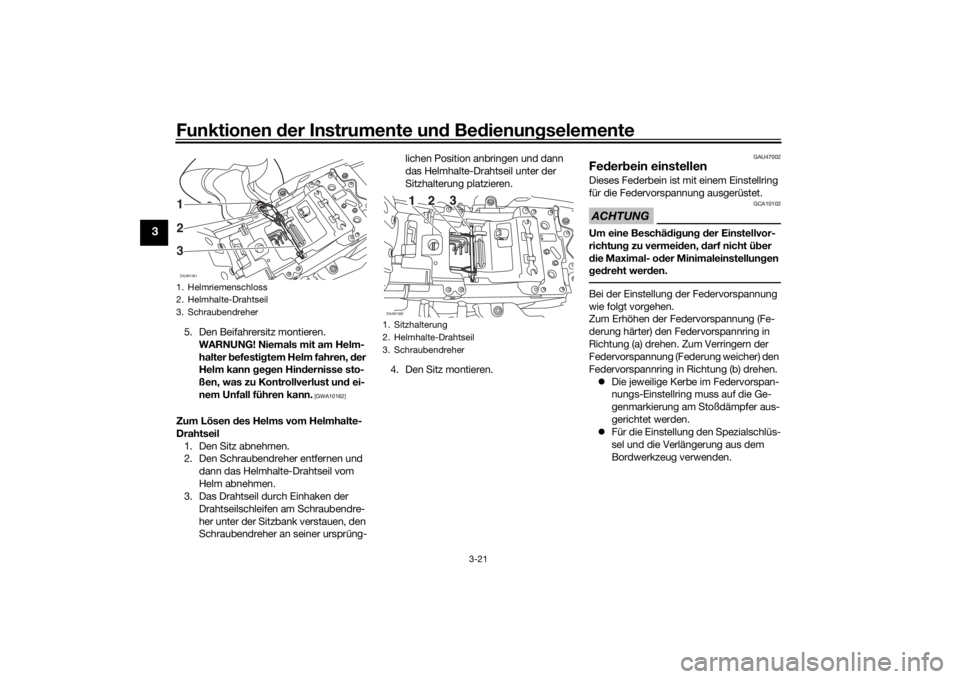

1. Helmriemenschloss
2. Helmhalte-Drahtseil
3. SchraubendreherZAUM1361123
1. Sitzhalterung
2. Helmhalte-Drahtseil
3. SchraubendreherZAUM1362
UBU3G1G0.book Page 21 Monday, July 9, 2018 6:08 PM

Funktionen der Instrumente und Bedienungselemente
3-22
3
WARNUNG
GWA10222
Dieses Federbein enthält Stickstoff un-
ter hohem Druck. Lesen Sie die folgen-
den Informationen aufmerksam durch,
bevor Sie mit dem Federbein hantieren.
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.Das Federbein keinen offenen
Flammen oder anderen Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gasdruck zur Explosion des
Bauteils führen.
Den Zylinder niemals verformen
oder beschädigen. Zylinderschä-
den führen zu schlechtem Dämp-
fungsverhalten.
Entsorgen Sie ein beschädigtes
oder abgenutztes Federbein nicht
sel
bst. Bringen Sie das Federbein
zu einer Yamaha-Fachwerkstatt zur
Wartung.
GAU70641
Nebenverbraucher-Steckverbin-
derDieses Fahrzeug ist mit einem Nebenver-
braucher-Steckverbinder ausgestattet.
Wenden Sie sich vor dem Einbau von Zu-
behör an Ihre Yamaha-Fachwerkstatt.
1. Verlängerung
2. Spezialschlüssel
3. Federvorspannring
4. PositionsanzeigerEinstellen der Federvorspannung:
Minimal (weich):
1
Standard:
3
Maximal (hart):
9
7 6
9 8 5 4 3 2 1
3(a)(b)
2
1
4
UBU3G1G0.book Page 22 Monday, July 9, 2018 6:08 PM

Funktionen der Instrumente und Bedienungselemente
3-23
3
GAU15306
SeitenständerDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
reg
elmäßig. Falls Störungen an diesem System festgestellt werden, das Fahr-
zeug umgehend von einer Yamaha-
Fachwerkstatt instand setzen lassen.
GAU44895
Zündunterbrechungs- u. Anlass-
sperrschalter-SystemDieses System verhindert Starts bei einge-
legtem Gang, sofern der Kupplungshebel
nicht gezogen wird und der Seitenständer
nicht oben ist. Es stoppt außerdem den lau-
fenden Motor, wenn der Seitenständer bei
eingelegtem Gang abgesenkt wird.
Das System regelmäßig wie folgt kontrollie-
ren.HINWEISDiese Prüfung ist am verlässlichsten,
wenn sie bei warmem Motor durchge-
führt wird.
Informationen zur Schalterbetätigung
siehe Seiten 3-2 und 3-12.
UBU3G1G0.book Page 23 Monday, July 9, 2018 6:08 PM

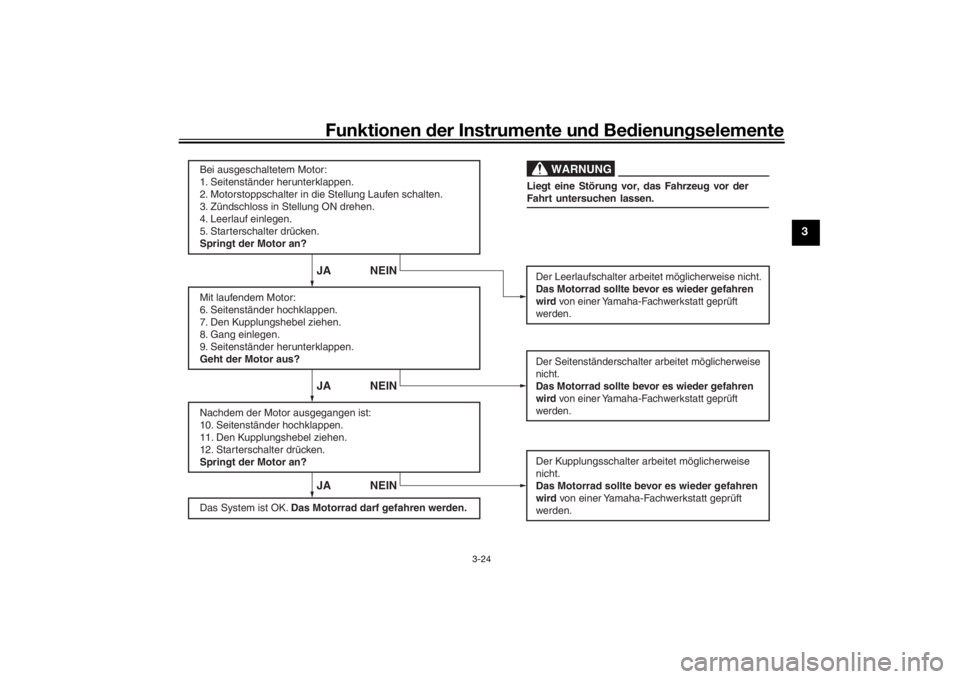

Funktionen der Instrumente und Bedienungselemente
3-24
3
WARNUNG
JA NEIN JA NEIN JA NEIN
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Motorstoppschalter in die Stellung Laufen schalten.
3. Zündschloss in Stellung ON drehen.
4. Leerlauf einlegen.
5. Starterschalter drücken.
Springt der Motor an?
Der Leerlaufschalter arbeitet möglicherweise nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Den Kupplungshebel ziehen.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Der Seitenständerschalter arbeitet möglicherweise
nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Den Kupplungshebel ziehen.
12. Starterschalter drücken.
Springt der Motor an?Der Kupplungsschalter arbeitet möglicherweise
nicht.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden. Das System ist OK. Das Motorrad darf gefahren werden.Liegt eine Störung vor, das Fahrzeug vor der
Fahrt untersuchen lassen.
UBU3G1G0.book Page 24 Monday, July 9, 2018 6:08 PM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrtbeginn
4-1
4
GAU15599
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLENSEITE
Kraftstoff• Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Belüftungsschlauch und Überlaufschlauch auf Verstopfungen,
Risse oder Beschädigung prüfen und Schlauchanschlüsse kontrollieren.3-16, 3-18
Motoröl• Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren.6-10
Kühlflüssigkeit• Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
• Kühlsystem auf Lecks kontrollieren.6-13
UBU3G1G0.book Page 1 Monday, July 9, 2018 6:08 PM
