Hantering och viktiga punkter vid körning
5-2
5
VIKTIGT
MCA24110
Om en varnings- eller indikatorlampa
inte fungerar så som beskrivs ovan ska
du låta en Yamaha-återförsäljare kon-
trollera fordonet.3. Lägg växeln i neutralläge.
4. Tryck på startknappen “ ” för att
startmotorn ska dra runt motorn.
Släpp startknappen när motorn startar
eller efter 5 sekunder. Vänta i 10 sek-
under på att batterispänningen ska
återställas innan du trycker på knap-
pen igen.VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
MAU16674
VäxlingGenom att utnyttja växlarna kan du styra
den tillgängliga motorkraften som behövs
för start, acceleration, körning uppför bran-
ta backar etc.
Växellägena visas på bilden.TIPSTryck ned växelpedalen flera gånger tills
den inte går ner längre och höj den sedan
en aning när du vill lägga in friläget ( ).VIKTIGT
MCA10261
Låt inte motorcykeln rulla för länge
i friläge med motorn avstängd och
bogsera inte motorcykeln långa
sträckor. Växellådan får bara till-räckligt med smörjning så länge
motorn är igång. Otillräcklig smörj-
ning kan skada växellådan.
Använd alltid kopplingen när du
växlar för att undvika att få skador
på motor, växellåda och kraftöver-
föring, som inte är konstruerade för
den chock som uppstår när växlar
tvingas i.
MAU16682
Starta och accelerera
1. Lossa kopplingen genom att trycka in
kopplingshandtaget.
2. Lägg in ettans växel. Indikeringslam-
pan för neutralläge bör slockna.
3. Öka gasen gradvis och släpp samti-
digt kopplingshandtaget sakta.
4. Vid de rekommenderade växlings-
punkterna som visas i tabellen som
följer ska du minska gasen och samti-
digt trycka in kopplingshandtaget
snabbt.
5. Lägg in tvåans växel. (Se till att du inte
lägger in neutralläget.)
6. Öppna upp gasen delvis och släpp
gradvis kopplingshandtaget.
7. Följ samma procedur när du växlar
uppåt till nästa växel.

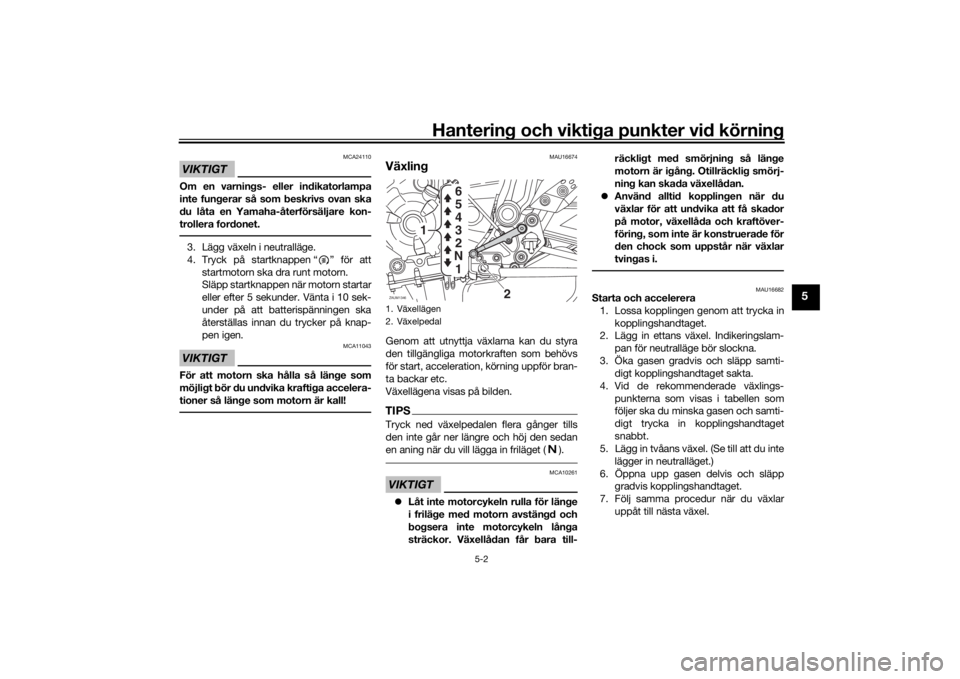

1. Växellägen
2. VäxelpedalZAUM1346
2
1
1 N2
3
4
5
6
UBU3M1M0.book Page 2 Thursday, June 7, 2018 5:00 PM

Hantering och viktiga punkter vid körning
5-3
5
TIPSAnvänd de rekommenderade växlings-
punkterna när du växlar under normala för-
hållanden.
MAU58270
Sakta ned
1. Släpp gashandtaget och ansätt både
fram- och bakbromsarna mjukt för att
sakta farten.
2. Lägg i en lägre växel vid de rekom-
menderade växlingspunkterna i följan-
de tabell.
3. När motorcykeln når och motorn är på
väg att stanna eller går ojämnt, ska du
dra i kopplingshandtaget, använda
bromsarna för att sakta farten och vid
behov lägga i en lägre växel.
4. När motorcykeln har stannat kan du
lägga i neutralväxeln. Indikatorlampan
för neutralläget tänds, varefter du kan
släppa kopplingshandtaget.
VARNING
MWA17380
Felaktig bromsning kan leda till för-
lorad kontroll eller dragkraft. An-
vänd alltid båda bromsarna och
ansätt dem mjukt.Kontrollera att motorcykeln och
motorn har saktat in tillräckligt inn-
an du lägger i en lägre växel. Om du
lägger i en lägre växel när fordons-
eller motorhastigheten är för hög
kan bakhjulet förlora dragkraft eller
motorn börja rusa. Detta kan leda
till förlorad kontroll, trafikolycka
och personskada. Det kan även
leda till skada på drivmekanismen
eller motorn.
MAU64150
Rekommenderade växlingspunkter
De rekommenderade växlingspunkterna
vid ökning och minskning av farten visas i
tabellen nedan.
MAU16811
Tips för att sänka bränsleför-
brukningenBränsleförbrukningen beror i stor utsträck-
ning på hur du kör. Här får du några tips för
att hålla bränsleförbrukningen nere:
Växla upp tidigt och undvik höga varv-
tal vid acceleration.
Varva inte motorn när du växlar ner
och undvik höga varvtal utan att mo-
torn är belastad.
Stäng av motorn i stället för att låta
den gå på tomgång länge (exempelvis
i trafikstockningar, vid trafikljus och
vid järnvägsövergångar).
Uppväxlingspunkter:
1:an → 2:an: 20 km/h (12 mph)
2:an → 3:an: 30 km/h (19 mph)
3:an → 4:an: 40 km/h (25 mph)
4:an → 5:an: 50 km/h (31 mph)
5:an → 6:an: 60 km/h (37 mph)
Nedväxlingspunkter:
6:an → 5:an: 45 km/h (28 mph)
5:an → 4:an: 35 km/h (22 mph)
4:an → 3:an: 25 km/h (16 mph)
UBU3M1M0.book Page 3 Thursday, June 7, 2018 5:00 PM

Hantering och viktiga punkter vid körning
5-4
5
MAU16842
Inkörning av motornDen viktigaste tiden för motorns livslängd
är den tiden som du kör mellan 0 och 1600
km (1000 mi). Av denna anledning bör du
läsa detta material noga.
Eftersom motorn är helt ny får den inte be-
lastas för hårt under de första 1600 km
(1000 mi). De olika delarna i motorn slits in
och polerar varandra till rätta driftstoleran-
ser. Under denna period bör du undvika att
ha fullgas eller belasta motorn på sådant
sätt att motorn kan överhettas.
MAU17094
0–1000 km (0–600 mi)
Undvik att varva över 5000 v/min under
längre perioder. VIKTIGT: Efter 1000 km
(600 mi) körning bör du byta motorolja
och oljefilterinsats eller oljefilter.
[MCA10303]
1000–1600 km (600–1000 mi)
Undvik att varva över 6000 v/min under
längre perioder.
Efter 1600 km (1000 mi)
Fordonet kan nu köras normalt.
VIKTIGT
MCA10311
Undvik att varva motorn över det
röda fältet på varvräknaren.
Om det uppstår något problem med
motorn under inkörningstiden bör
du omedelbart ta kontakt med en
Yamaha-återförsäljare som får
kontrollera orsaken.
MAU17214
ParkeringVid parkering, stäng av motorn och ta ur
nyckeln.
VARNING
MWA10312
Eftersom motorn och avgasröret
kan bli mycket varma bör du inte
parkera där fotgängare eller barn
kan nudda delarna och få bränn-
skador.
Parkera inte i en backe eller på
mjukt underlag eftersom fordonet
då kan välta, vilket ökar risken för
bränsleläckor och brand.
Parkera inte i närheten av gräs eller
andra material som kan fatta eld.
UBU3M1M0.book Page 4 Thursday, June 7, 2018 5:00 PM

Periodiskt underhåll och justering
6-1
6
MAU17246
Regelbunden kontroll, justering och smörj-
ning håller ditt fordon i trafiksäkert och gott
skick. Fordonets ägare/föraren ansvarar för
säkerheten. De viktigaste punkterna för
kontroll, justering och smörjning av fordo-
net beskrivs på sidorna som följer.
De tidsintervall som finns angivna i tabellen
för regelbundet underhåll bör enbart ses
som rekommendationer under normala
körförhållanden. Underhåll kanske måste
utföras oftare beroende på väder, vägför-
hållanden, geografiskt läge och körstil.
VARNING
MWA10322
Risken för personskador eller dödsfall
när fordonet underhålls eller körs kan
öka om fordonet inte sköts eller under-
hålls på rätt sätt. Låt en Yamaha-återför-
säljare utföra service om du inte är van
vid fordonsunderhåll.
VARNING
MWA15123
Stäng av motorn när underhåll utförs om
inte annat anges.När motorn är igång finns det rörli-
ga delar i den där kroppsdelar eller
kläder kan fastna och elektriska de-
lar som kan orsaka elektriska stötar
eller brand.
Om motorn körs när underhåll ut-
förs kan det leda till ögonskador,
brännskador, brand eller kolmon-
oxidförgiftning – eventuellt med
dödlig utgång. Mer information om
kolmonoxidförgiftning finns på si-
dan 1-2.
VARNING
MWA15461
Bromsskivor, bromsok, trummor, och
bromsbelägg kan bli mycket varma un-
der användning. Låt bromskomponen-
terna kallna innan du rör vid dem för att
undvika brännskador.
MAU17303
Avgasreglering ger inte bara renare luft
utan är även viktigt för korrekt motorfunk-
tion och maximala prestanda. Arbeten som
gäller avgasreglering indelas separat i ta-
bellerna över regelbundet underhåll nedan.
För sådana underhållsarbeten krävs speci-
aliserade data, kunskaper och utrustningar.
Underhåll, byte och reparation av enheter
och system för avgasreglering ska utföras
av verkstäder eller personer som är certifie-
rade (om tillämpligt). Yamaha-återförsäljare
är utbildade och utrustade att utföra såda-
na arbeten.
UBU3M1M0.book Page 1 Thursday, June 7, 2018 5:00 PM

Periodiskt underhåll och justering
6-2
6
MAU17383
Ägarens verktygssatsÄgarens verktygssats finns placerad under
sadeln. (Se sidan 3-17.)
Den serviceinformation som finns i denna
handbok och de verktyg som finns i äga-
rens verktygssats är till för att hjälpa dig un-
der arbeten med förebyggande skötsel och
vid mindre reparationer. Du kan emellertid
behöva ytterligare verktyg, som exempelvis
en momentnyckel, för att genomföra vissa
skötselarbeten på rätt sätt.TIPSOm du inte har tillgång till dessa verktyg el-
ler inte har tillräcklig erfarenhet för ett spe-
ciellt arbete, kan du be en Yamaha-
återförsäljare att utföra det åt dig.1. Ägarens verktygssats
1
UBU3M1M0.book Page 2 Thursday, June 7, 2018 5:00 PM

Periodiskt underhåll och justering
6-3
6
MAU71033
Tabeller över regelbundet underhållTIPSDe punkter som är markerade med en asterisk bör utföras av en Yamaha-återförsäljare eftersom specialverktyg, särskilda data och
tekniska kunskaper krävs.
Från 50000 km (30000 mi), upprepa skötselintervallen med början från 10000 km (6000 mi).
De årliga kontrollerna måste genomföras varje år om inte avståndsbaserat underhåll utförs i stället.
MAU71051
Tabell över regelbunden skötsel av emissionssystemetNR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETEM ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Bränsleledning• Kontrollera bensinslangarna om
de har sprickor eller andra ska-
dor.
• Byt vid behov.√√√√√
2*Tändstift• Kontrollera skicket.
• Justera gapet och rengör.√√
•Byt ut.√√
3*Ve n t i l sp e l• Kontrollera och justera. Var 40000 km (24000 mi)
4*Bränsleinsprutning• Kontrollera tomgångsvarvtalet.√√√√√√
• Kontrollera och justera inställ-
ningen.√√√√√
5*Avgassystem• Kontrollera om det finns läckor.
• Dra åt om det behövs.
• Byt packningar vid behov.√√√√√
UBU3M1M0.book Page 3 Thursday, June 7, 2018 5:00 PM

Periodiskt underhåll och justering
6-4
6
6*Evaporativt emis-
sionssystem• Kontrollera om systemet är ska-
dat.
• Byt vid behov.√√ NR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETEM ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBU3M1M0.book Page 4 Thursday, June 7, 2018 5:00 PM

Periodiskt underhåll och justering
6-5
6
MAU71351
Tabell över allmän skötsel och smörjningNR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETEM ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Kontroll med diag-
nostiskt system• Utför en dynamisk kontroll med
Yamahas diagnostikverktyg.
• Kontrollera felkoderna.√√√√√√
2*Luftfilter• Byt ut. Var 40000 km (24000 mi)
3Luftfilterhusets
slang•Rengör.√√√√√
4 Koppling• Kontrollera funktionen.
•Ställ in.√√√√√
5*Frambroms• Kontrollera funktionen, vätskeni-
vån och eventuellt läckage.
• Byt ut bromsbeläggen om det be-
hövs.√√√√√√
6*Bakbroms• Kontrollera funktionen, vätskeni-
vån och eventuellt läckage.
• Byt ut bromsbeläggen om det be-
hövs.√√√√√√
7*Bromsslangar• Kontrollera om de har sprickor el-
ler andra skador.√√√√√
• Byt ut. Vart 4:e år
8*Bromsvätska• Byt. Vartannat år
9*Hjul• Kontrollera om de är skeva eller
har skador.
• Byt vid behov.√√√√
UBU3M1M0.book Page 5 Thursday, June 7, 2018 5:00 PM

Periodiskt underhåll och justering
6-6
6
10*Däck• Kontrollera mönsterdjup och om
de har skador.
• Byt vid behov.
• Kontrollera lufttrycket.
• Korrigera vid behov.√√√√√
11*Hjullager• Kontrollera lagerspel och om de
har skador.√√√√
12*Svingarmsledens
lager• Kontrollera funktion och om den
har för stort spel.√√√√
• Smörj med ett litiumbaserat fett. Var 50000 km (30000 mi)
13 Kedja• Kontrollera kedjans spänning,
uppriktning och skick.
• Justera och smörj in kedjan or-
dentligt med ett smörjmedel som
är anpassat för kedjor med O-
ring.Varje 1000 km (600 mi) och efter att ha tvättat motorcykeln, kört i regn eller kört
i fuktiga områden
14*Styrlager• Kontrollera om lageruppsättning-
arna är lösa.√√ √
• Fyll på lagom med litiumbaserat
fett.√√
15*Ramfästen• Kontrollera att alla muttrar, bultar
och skruvar är ordentligt åtdrag-
na.√√√√√
16Lagertapp för
bromshandtag• Smörj med silikonbaserat fett.√√√√√
17Lagertapp för
bromspedal• Smörj med ett litiumbaserat fett.√√√√√ NR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETEM ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBU3M1M0.book Page 6 Thursday, June 7, 2018 5:00 PM

Periodiskt underhåll och justering
6-7
6
18Lagertapp för kopp-
lingshandtag• Smörj med ett litiumbaserat fett.√√√√√
19Lagertapp för växel-
pedal• Smörj med ett litiumbaserat fett.√√√√√
20 Sidostöd• Kontrollera funktionen.
• Smörj med ett litiumbaserat fett.√√√√√
21*Sidostödets kontakt• Kontrollera funktionen och byt ut
vid behov.√√√√√√
22*Framgaffel• Kontrollera funktion och om det
läcker olja.
• Byt vid behov.√√√√
23*Stötdämpare• Kontrollera funktion och om det
läcker olja.
• Byt vid behov.√√√√
24*Bakfjädringens relä-
arm och ledpunk-
ten i
kopplingsarmen• Kontrollera funktionen.√√√√
25 Motorolja• Byt (värm upp motorn före dräne-
ring).
• Kontrollera oljenivån och om det
läcker olja.√√√√√√
26 Oljefilterinsats•Byt ut.√√√
27*Kylsystem• Kontrollera kylvätskenivån och
om det läcker kylvätska.√√√√√
• Byt. Vart 3:e år NR. ARTIKELKONTROLLPUNKT ELLER SKÖT-
SELARBETEM ÄTA R S TÄ L L N I N G
ÅRLIG
KON-
TROLL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UBU3M1M0.book Page 7 Thursday, June 7, 2018 5:00 PM
