YAMAHA XSR 700 2018 Bruksanvisningar (in Swedish)

Periodiskt underhåll och justering
6-28
6
För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet
1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du
komma ihåg att stänga av tänd-
ningen och sedan koppla bort den
negativa kabeln innan du kopplar
bort den positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer
än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.3. Ladda batteriet helt innan du sätter till-
baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tändningen är avstängd och
sedan ansluta den positiva kabeln
innan du ansluter den negativa.
[MCA16842]
4. När du installerar batteriet måste du
försäkra dig om att pluskabeln dras
genom hålet i batteriet och att båda
kablarna är korrekt anslutna till batte-
ripolerna.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.5. Sätt tillbaka batteriskyddet och skruva
fast det med bultarna.
6. Sätt diagnoskontakten på plats ge-
nom att dra den nedåt.
7. Montera sadelhållaren genom att
skruva i bultarna och dra åt dem enligt
angivet åtdragningsmoment.

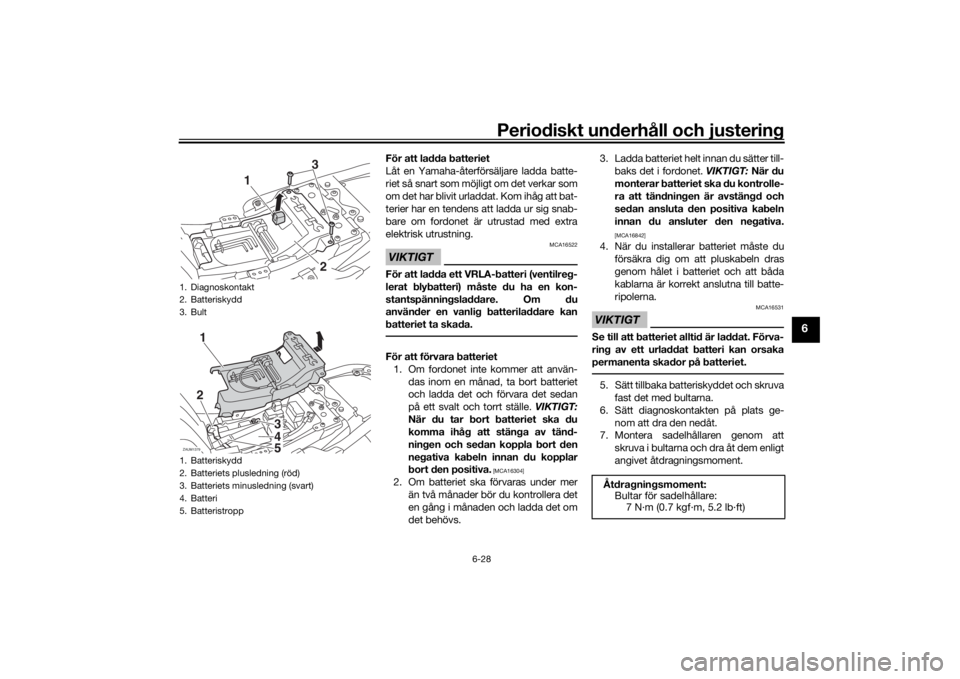

1. Diagnoskontakt
2. Batteriskydd
3. Bult
1. Batteriskydd
2. Batteriets plusledning (röd)
3. Batteriets minusledning (svart)
4. Batteri
5. Batteristropp
3
12
ZAUM1379
12
34
Åtdragningsmoment:
Bultar för sadelhållare:
7 N·m (0.7 kgf·m, 5.2 lb·ft)
UBU3M1M0.book Page 28 Thursday, June 7, 2018 5:00 PM

Periodiskt underhåll och justering
6-29
6
MAUM3671
Byte av säkringarHuvudsäkringen och säkringsboxarna är
placerade under sadeln.
För att komma åt säkringar
1. Ta bort sadeln. (Se sidan 3-17.)
2. Ta bort sadelhållaren genom att ta
bort bultarna.
3. Ta bort diagnoskontakten genom att
dra den uppåt.
4. Ta bort batteriskyddet genom att los-
sa bultarna.
TIPSTa bort startreläets skydd så som visas för
att komma åt huvudsäkringen.

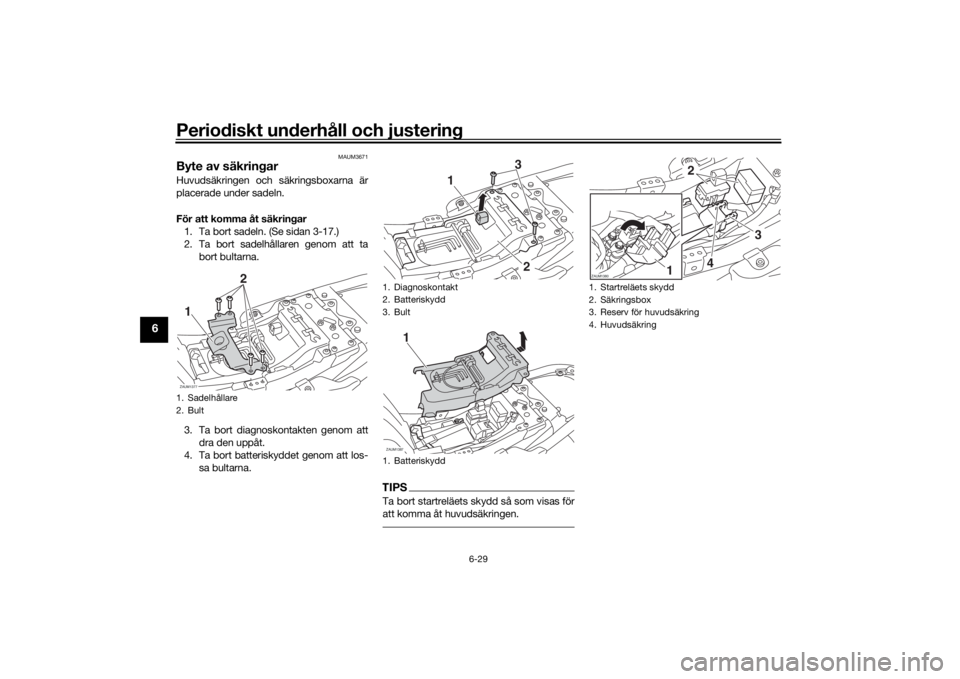

1. Sadelhållare
2. BultZAUM1377
2
1
1. Diagnoskontakt
2. Batteriskydd
3. Bult
1. Batteriskydd
3
12
ZAUM1387
1
1. Startreläets skydd
2. Säkringsbox
3. Reserv för huvudsäkring
4. HuvudsäkringZAUM1380
2
3
4
1
UBU3M1M0.book Page 29 Thursday, June 7, 2018 5:00 PM

Periodiskt underhåll och justering
6-30
6
Om en säkring är sönder, byt ut den enligt
följande.
1. Vrid tändningsnyckeln till läge “OFF”
och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt
i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkringmed högre amperetal än det som
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
3. Vrid tändningsnyckeln till läge “ON”
och sätt på den elkrets i vilken säk-
ringen har gått sönder för att kontrol-
lera att elkretsen nu fungerar.
4. Om säkringen omedelbart går sönder
igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
5. När du har bytt säkringen sätter du till-
baka batteriskyddet och skruvar fast
bultarna.
6. Sätt diagnoskontakten på plats ge-
nom att dra den nedåt.
7. Montera sadelhållaren genom att
skruva i bultarna och dra åt dem enligt
angivet åtdragningsmoment.
1. Säkring för tändning
2. Säkring för signalsystem
3. Säkring för strålkastare
4. Backupsäkring 2 (för ECU)
5. Backupsäkring (säkring för klocka och start-
spärrsystem)
6. Motorsäkring för kylfläkt
7. ABS-solenoidsäkring
8. Säkring för ABS-motor
9. Säkring för parkeringsljus
10.Hjälpsäkring
11.Säkring för ABS styrenhet
12.Reservsäkring
7
8
9
10
11
1
2
3
4
5
61212
Säkringar:
Huvudsäkring:
30.0 A
Hjälpsäkring:
2.0 A
Säkring för strålkastare:
15.0 A
Säkring för signalsystem:
10.0 A
Säkring för tändning:
10.0 A
Säkring för parkeringsljus:
7.5 A
Motorsäkring för kylfläkt:
10.0 A
Säkring för ABS-motor:
30.0 A
ABS-solenoidsäkring:
20.0 A
Säkring för ABS styrenhet:
7.5 A
Backupsäkring:
7.5 A
Backupsäkring 2:
10.0 A
Åtdragningsmoment:
Bultar för sadelhållare:
7 N·m (0.7 kgf·m, 5.2 lb·ft)
UBU3M1M0.book Page 30 Thursday, June 7, 2018 5:00 PM

Periodiskt underhåll och justering
6-31
6
MAU34386
Byte av strålkastarlampaDenna modell är utrustad med en strålkas-
tare med halogenlampa. Om strålkastar-
lampan går sönder, byt ut den enligt
följande.VIKTIGT
MCA10651
Var försiktig så att du inte skadar följan-
de delar:
Strålkastarlampa
Ta inte på glaset med fingrarna och
se till att du inte får olja på glaset ef-
tersom det kan påverka ljuset i lam-
pan och lampans livslängd
reduceras avsevärt. Torka av glaset
på glödlampan mycket noga med
en trasa fuktad i alkohol eller thin-
ner.
Strålkastarglas
Sätt inte på någon form av självhäf-
tande film eller klisterlapp på strål-
kastarglaset.
Sätt inte i någon glödlampa med
högre effekt än den som rekom-
menderas.
1. Ta bort strålkastarinsatsen genom att
skruva loss bultarna på båda sidor.
2. Koppla loss strålkastarlampans kon-
takt och ta sedan bort skyddet över
strålkastarlampan.3. Haka av strålkastarlampans hållare
och ta bort den trasiga lampan.
4. Sätt i en ny glödlampa och sätt fast

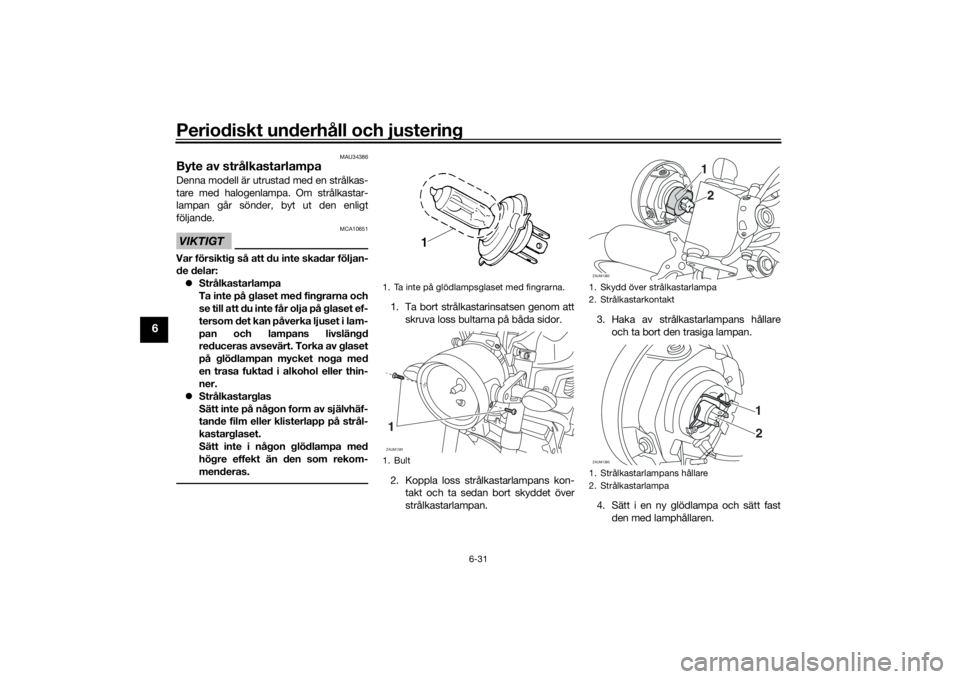

den med lamphållaren.1. Ta inte på glödlampsglaset med fingrarna.
1. BultZAUM13811
1. Skydd över strålkastarlampa
2. Strålkastarkontakt
1. Strålkastarlampans hållare
2. StrålkastarlampaZAUM1382
21
ZAUM1383
21
UBU3M1M0.book Page 31 Thursday, June 7, 2018 5:00 PM

Periodiskt underhåll och justering
6-32
6
5. Sätt på skyddet över strålkastarlam-
pan och koppla in strålkastarlampans
kontakt.
6. Montera strålkastarinsatsen genom
att skruva fast bultarna.
7. Låt en Yamaha-återförsäljare ställa in
ljuset vid behov.
MAU45226
Byte av parkeringsljuslampa Om parkeringsljuslampan går sönder, byt
ut den enligt följande.
1. Ta bort strålkastaren. (Se sidan 6-31.)
2. Ta bort parkeringsljusets lampsockel
(tillsammans med lampan) genom att
dra ut den.
3. Ta bort den trasiga lampan genom att
dra ut den.4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med
lampan) genom att trycka in den.

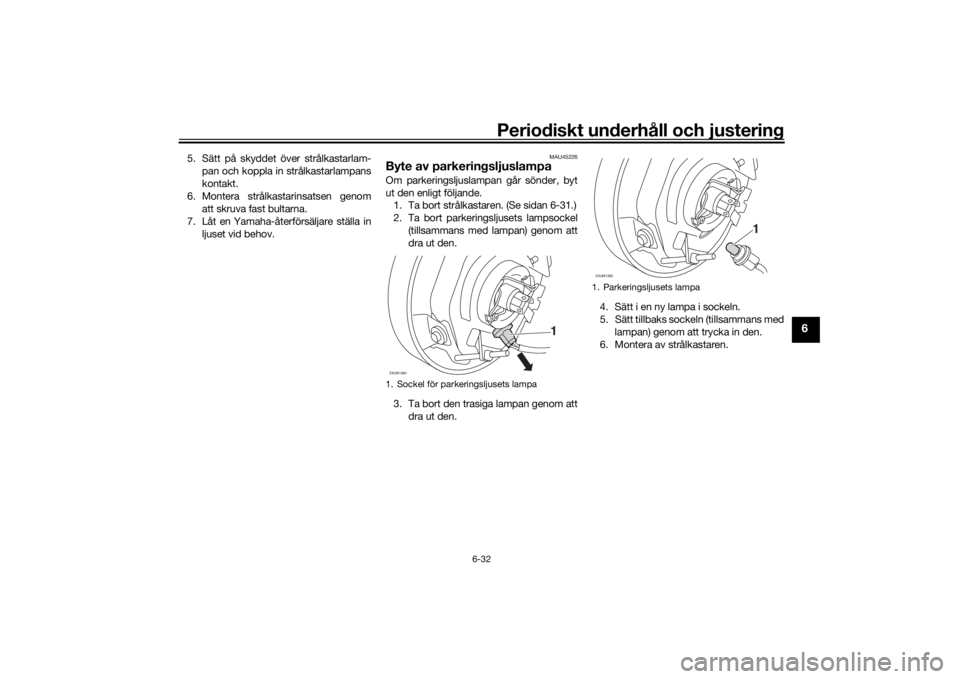

6. Montera av strålkastaren.1. Sockel för parkeringsljusets lampaZAUM1384
1
1. Parkeringsljusets lampaZAUM1385
1
UBU3M1M0.book Page 32 Thursday, June 7, 2018 5:00 PM

Periodiskt underhåll och justering
6-33
6
MAU24182
Bakljus/bromsljusDenna modell är utrustad med ett bak-
ljus/bromsljus av LED-typ.
Om ett bakljus/bromsljus inte fungerar ska
du låta en Yamaha-återförsäljare kontrolle-
ra det.
MAU24205
Byte av blinkerslampa1. Ta bort lampglaset över blinkerslam-
pan genom att lossa skruven.
2. Ta bort den trasiga lampan genom att
trycka in den och vrida den moturs.3. Sätt i en ny lampa i sockeln, tryck in
den och vrid den medurs tills det tar
stopp.
4. Sätt tillbaks lampglaset och skruva
fast skruven. VIKTIGT: Dra inte åt
skruven för hårt eftersom lampgla-
set kan gå sönder.
[MCA11192]

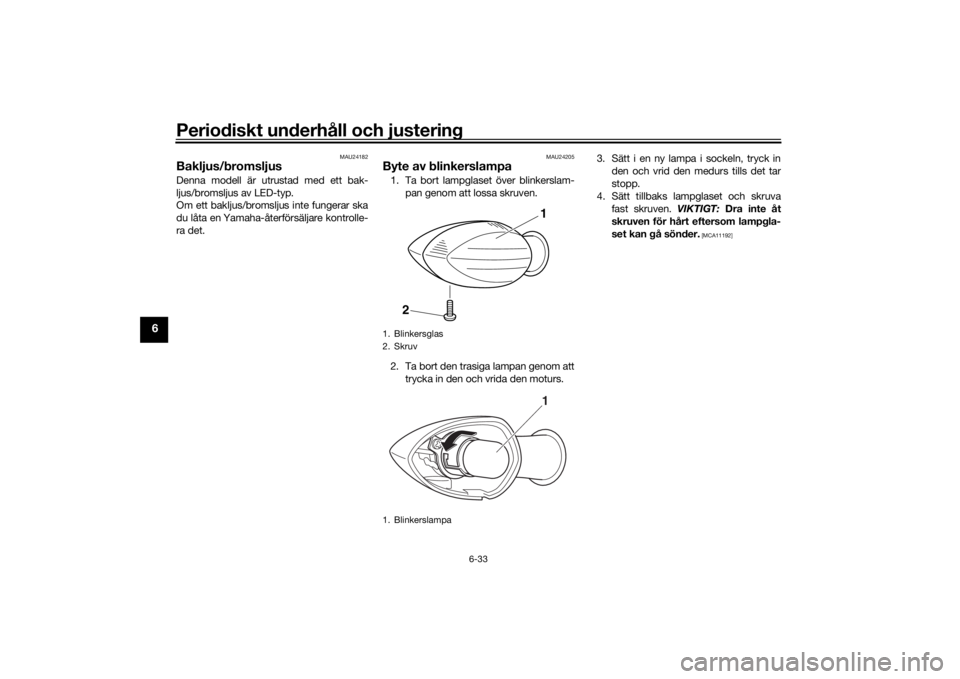

1. Blinkersglas
2. Skruv
1. Blinkerslampa
1
2
1
UBU3M1M0.book Page 33 Thursday, June 7, 2018 5:00 PM

Periodiskt underhåll och justering
6-34
6
MAU24331
NummerskyltsbelysningOm nummerskyltsbelysningen inte tänds,
be en Yamaha-återförsäljare kontrollera el-
kretsen eller byta lampan.
MAU67131
Ställa motorcykelnEftersom denna modell inte har något mitt-
stöd bör du använda depåstöd när du tar
bort ett fram- eller bakhjul eller behöver
göra något annat arbete på motorcykeln
som kräver att den står upprätt.
Kontrollera att motorcykeln står stabilt och
i rätt läge innan du börjar arbeta med den.
MAU25872
FelsökningTrots att alla Yamaha motorcyklar under-
söks noga innan de lämnar fabriken, kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om motorcykeln däremot
har behov av en reparation, bör du lämna
motorcykeln till en Yamaha-återförsäljare,
vars skickliga tekniker har nödvändiga
verktyg, erfarenhet och kunskap att repare-
ra din motorcykel på ett riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan

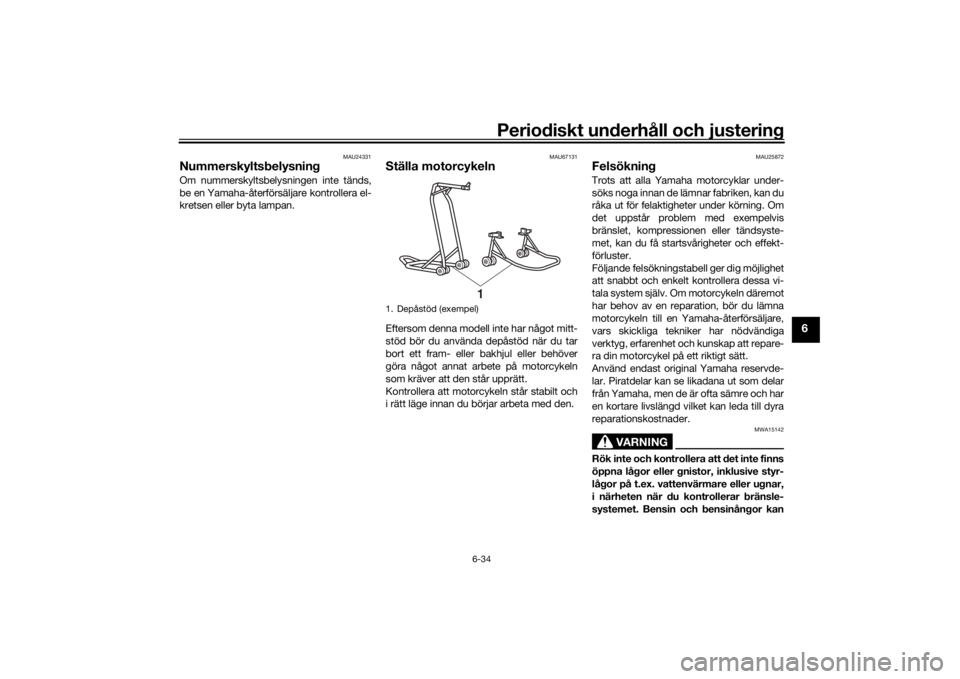

1. Depåstöd (exempel)
1
UBU3M1M0.book Page 34 Thursday, June 7, 2018 5:00 PM

Periodiskt underhåll och justering
6-35
6
antändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendoms-
skador.UBU3M1M0.book Page 35 Thursday, June 7, 2018 5:00 PM

Periodiskt underhåll och justering
6-36
6
MAU42365
FelsökningsschemaStartproblem eller dålig motorprestanda
Kontrollera bränslenivån i
bränsletanken.1. Bränsle
Det finns tillräckligt med
bränsle.
Det finns inget bränsle.
Kontrollera batteriet.
Fyll på
bränsle.
Motorn startar inte.
Kontrollera batteriet.
Skruva loss tändstiften och
kontrollera elektroderna.3. Tändning
Torka av med en torr trasa och ställ in
elektrodavståndet, eller byt tändstiftet.
Låt en Yamaha-återförsäljare kontrollera
fordonet.
Kör startmotorn.4. Kompression
Det finns kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.Låt en Yamaha-återförsäljare kontrollera fordonet.
Motorn startar inte.
Kontrollera kompressionen.
Kör startmotorn.2. Batteri
Motorn går runt snabbt.
Motorn går runt
långsamt.
Motorn startar inte.
Kontrollera tändningen.
Batteriet är ok.Kontrollera batterianslutningarna och
be en Yamaha-återförsäljare ladda
batteriet vid behov.
To r rVå t
Kör startmotorn.
UBU3M1M0.book Page 36 Thursday, June 7, 2018 5:00 PM

Periodiskt underhåll och justering
6-37
6

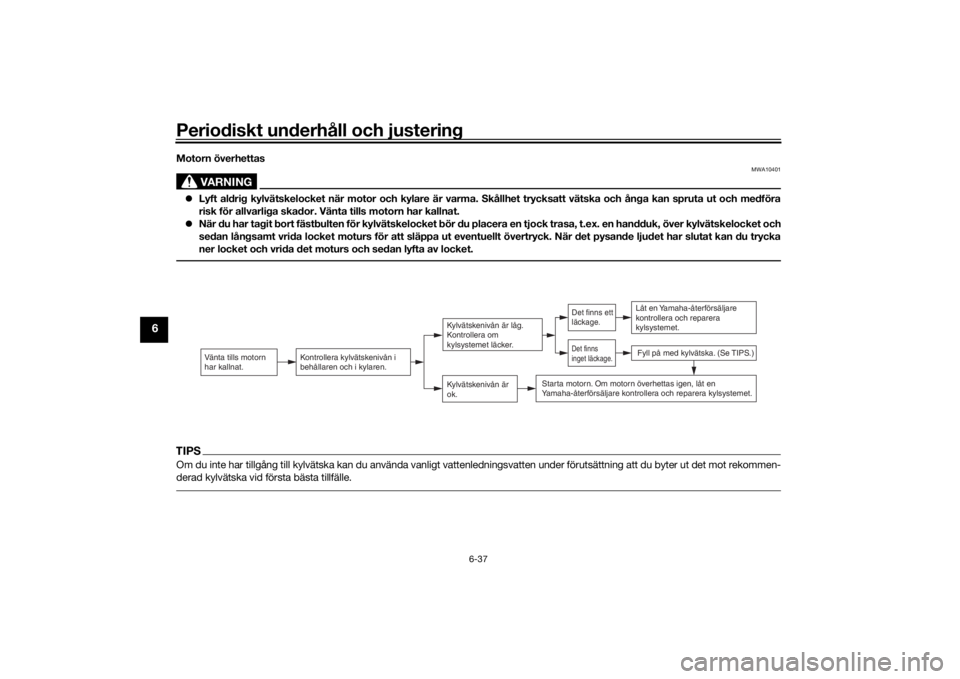

Motorn överhettas
VARNING
MWA10401
Lyft aldrig kylvätskelocket när motor och kylare är varma. Skållhet trycksatt vätska och ånga kan spruta ut och medföra
risk för allvarliga skador. Vänta tills motorn har kallnat.
När du har tagit bort fästbulten för kylvätskelocket bör du placera en tjock trasa, t.ex. en handduk, över kylvätskelocket och
sedan långsamt vrida locket moturs för att släppa ut eventuellt övertryck. När det pysande ljudet har slutat kan du trycka
ner locket och vrida det moturs och sedan lyfta av locket.TIPSOm du inte har tillgång till kylvätska kan du använda vanligt vattenledningsvatten under förutsättning att du byter ut det mot rekommen-
derad kylvätska vid första bästa tillfälle.
Vänta tills motorn
har kallnat.
Kontrollera kylvätskenivån i
behållaren och i kylaren.
Kylvätskenivån är
ok.Kylvätskenivån är låg.
Kontrollera om
kylsystemet läcker.
Låt en Yamaha-återförsäljare
kontrollera och reparera
kylsystemet.Fyll på med kylvätska. (Se TIPS.)
Starta motorn. Om motorn överhettas igen, låt en
Yamaha-återförsäljare kontrollera och reparera kylsystemet.
Det finns ett
läckage.Det finns
inget läckage.
UBU3M1M0.book Page 37 Thursday, June 7, 2018 5:00 PM
