YAMAHA XSR 700 2019 Instructieboekje (in Dutch)

Functies van instrumenten en bedieningselementen
3-6
3
en houdt u vervolgens de onderste in-
steltoets drie seconden lang inge-
drukt.
Snelheidsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.
Toerenteller
Met de toerenteller kan de bestuurder het
motortoerental controleren en dit binnen
het ideale bereik houden.LET OP
DCA10032
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.
Rode zone: 10000 tpm en hoger
Brandstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen van “F” (volle tank) naar
“E” (lege tank) naarmate het brandstofni-
veau daalt. Als het laatste segment en de
omkadering beginnen te knipperen, dient u
zo snel mogelijk te tanken.OPMERKINGDeze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als er een pro-
bleem wordt gedetecteerd in het elektri-
sche circuit van de brandstoftank, gaan de
segmenten en omkadering van de brand-stofniveaumeter en Ž knipperen. Als dit
zich voordoet, vraag dan een Yamaha-dea-
ler de machine te controleren.
Eco-controlelampje
Dit controlelampje gaat aan wanneer de
machine wordt gebruikt op een milieuvrien-
delijke, energiezuinige manier. Het contro-
lelampje gaat uit als u de machine stopt.OPMERKINGHierna volgen enkele tips om het brand-
stofverbruik te verlagen:
Voer het motortoerental tijdens acce-
lereren niet te hoog op.
Rijd met een constante snelheid.
Selecteer de versnelling die geschikt
is voor de snelheid van de machine.

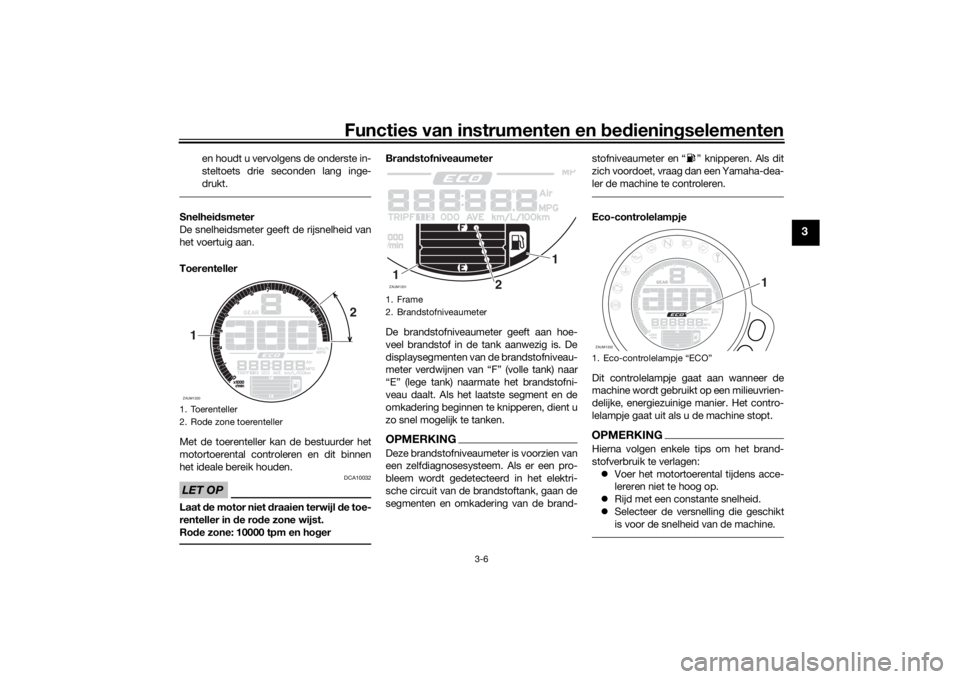

1. Toerenteller
2. Rode zone toerentellerZAUM133012
1. Frame
2. BrandstofniveaumeterZAUM1331
1
1
2
1. Eco-controlelampje

Functies van instrumenten en bedieningselementen
3-7
3
Aanduiding ingeschakelde versnelling
Deze aanduiding geeft aan welke versnel-
ling is ingeschakeld. De vrijstand wordt
aangegeven door “–” en door het vrijstand-
controlelampje.
Multifunctioneel displayHet multifunctionele display toont de vol-
gende voorzieningen:
een kilometerteller
twee rittellers
een ritteller brandstofreserve
een weergave huidig brandstofver-
bruik
een weergave gemiddeld brandstof-
verbruik
een weergave koelvloeistoftempera-
tuur
een weergave luchttemperatuur
een klok
een helderheidsregeling
De kilometerteller toont de totale afstand
die met de machine is afgelegd.
De rittellers tonen de afgelegde afstand
sinds de tellers voor het laatst werden te-
ruggesteld.
OPMERKINGDe kilometerteller wordt vergrendeld
bij 999999 en kan niet worden terug-
gesteld.
De ritteller wordt teruggesteld naar 0
en blijft tellen nadat 9999.9 is bereikt.Druk op de onderste insteltoets om te wis-
selen tussen de weergaven voor kilometer-
teller “ODO”, rittellers “TRIP 1” en “TRIP 2”,
huidig brandstofverbruik “km/L” of “L/100km”, gemiddeld brandstofverbruik “AVE_
_._ km/L” of “AVE_ _._ L/100 km”, koel-
vloeistoftemperatuur “_ _ °C”, omgevings-
temperatuur “Air_ _ °C” en de klok “_ _:_ _”,
in de onderstaande volgorde:
ODO → TRIP 1 → TRIP 2 → km/L of L/100
km → AVE_ _._ km/L of AVE_ _._ L/100 km
→ _ _ °C → Air_ _ °C → Clock _ _ :_ _ →
ODO
Voor Verenigd Koninkrijk:
Druk op de onderste insteltoets om te wis-
selen tussen de weergaven voor kilometer-
teller “ODO”, rittellers “TRIP 1” en “TRIP 2”,
huidig brandstofverbruik “km/L”, “L/100
km” of “MPG”, gemiddeld brandstofver-
bruik “AVE_ _._ km/L”, “AVE_ _._ L/100
km” of “AVE_ _._ MPG”, koelvloeistoftem-
peratuur “_ _ °C”, omgevingstemperatuur
“Air_ _ °C” en klok “_ _:_ _”, in de onder-
staande volgorde:
ODO → TRIP 1 → TRIP 2 → km/L, L/100
km of MPG → AVE_ _._ km/L, AVE_ _._
L/100 km of AVE_ _._ MPG → _ _ °C →
Air_ _ °C → Clock _ _ :_ _ → ODO
OPMERKINGDruk op de bovenste insteltoets om in
omgekeerde volgorde te wisselen tus-
sen de weergaven.

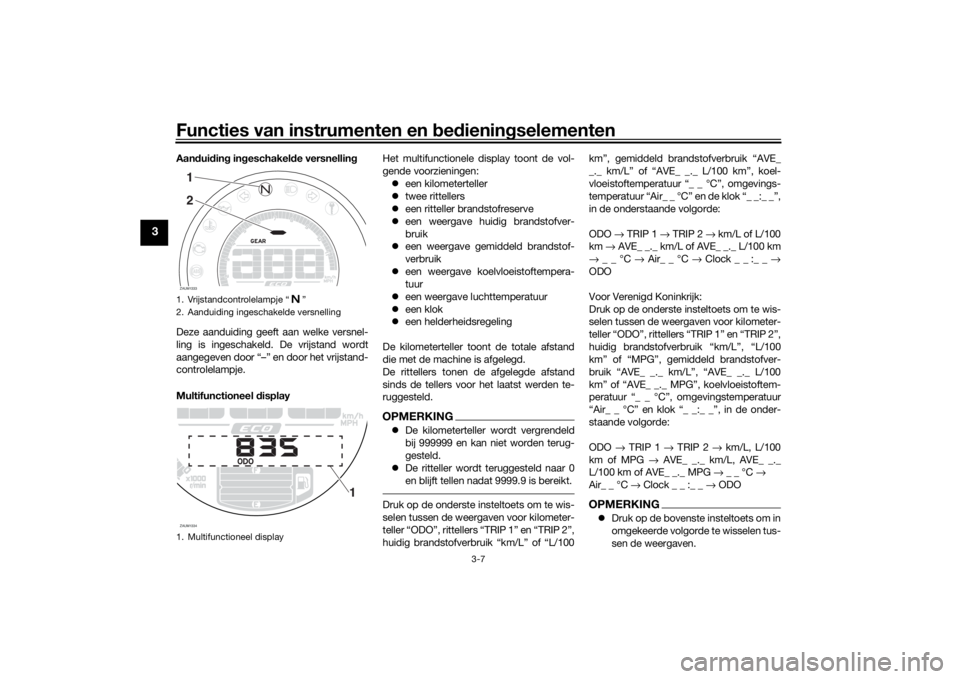

1. Vrijstandcontrolelampje “ ”
2. Aanduiding ingeschakelde versnelling
1. Multifunctioneel displayZAUM133312ZAUM1334
1
UBCND0D0.book Page 7 Thursday, January 31, 2019 2:24 PM

Functies van instrumenten en bedieningselementen
3-8
3
De brandstofreserve-ritteller en fout-
codes worden automatisch weerge-
geven, maar de helderheidsregeling
moet afzonderlijk worden geselec-
teerd.Als het onderste segment en de omkade-
ring van de brandstofniveaumeter begin-
nen te knipperen, wisselt de weergave
automatisch naar de brandstofreserve-rit-
teller “TRIP F” en wordt de afgelegde af-
stand vanaf dat punt aangegeven. In dat
geval wordt door het indrukken van de on-
derste insteltoets in de onderstaande volg-
orde gewisseld tussen de diverse
weergaven van rittellers, kilometerteller en
brandstofverbruik:
TRIP F → km/L of L/100 km → AVE_ _._
km/L of AVE_ _._ L/100 km → _ _ °C →
Air_ _ °C → Clock _ _ :_ _ → ODO →
TRIP 1 → TRIP 2 → TRIP F
Voor Verenigd Koninkrijk:
TRIP F → km/L, L/100 km of MPG → AVE_
_._ km/L, AVE_ _._ L/100 km of AVE_ _._
MPG → _ _ °C → Air_ _ °C → Clock _ _ :_ _
→ ODO → TRIP 1 → TRIP 2 → TRIP FOm een ritteller op nul terug te stellen, se-
lecteert u deze door op de onderste instel-
toets te drukken en dan de bovenste
insteltoets een seconde lang ingedrukt te
houden.
Als u de brandstofreserve-ritteller niet
handmatig terugstelt, wordt deze automa-
tisch teruggesteld zodra u na het tanken 5
km (3 mi) hebt gereden. De ritteller ver-
dwijnt dan vanzelf van het display.
Huidig brandstofverbruik
De weergave van het huidige brandstofver-
bruik kan worden ingesteld op “km/L” of
“L/100 km”, en op “MPG” of “km/L” of
“L/100 km” voor het Verenigd Koninkrijk.
“km/L”: De afstand die onder de huidi-
ge rijomstandigheden kan worden af-
gelegd met 1.0 L brandstof.“L/100 km”: De hoeveelheid brandstof
die nodig is om onder de huidige rij-
omstandigheden 100 km af te leggen.
“MPG”: De afstand die onder de huidi-
ge rijomstandigheden kan worden af-
gelegd met 1.0 Imp.gal brandstof.
Houd de onderste insteltoets twee secon-
den lang ingedrukt om te wisselen tussen
de weergaven voor het huidige brandstof-
verbruik.
OPMERKINGBij snelheden onder 20 km/h (12 mi/h)
Gemiddeld brandstofverbruik
Deze weergave toont het gemiddelde
brandstofverbruik sinds de weergave op
nul is teruggezet.

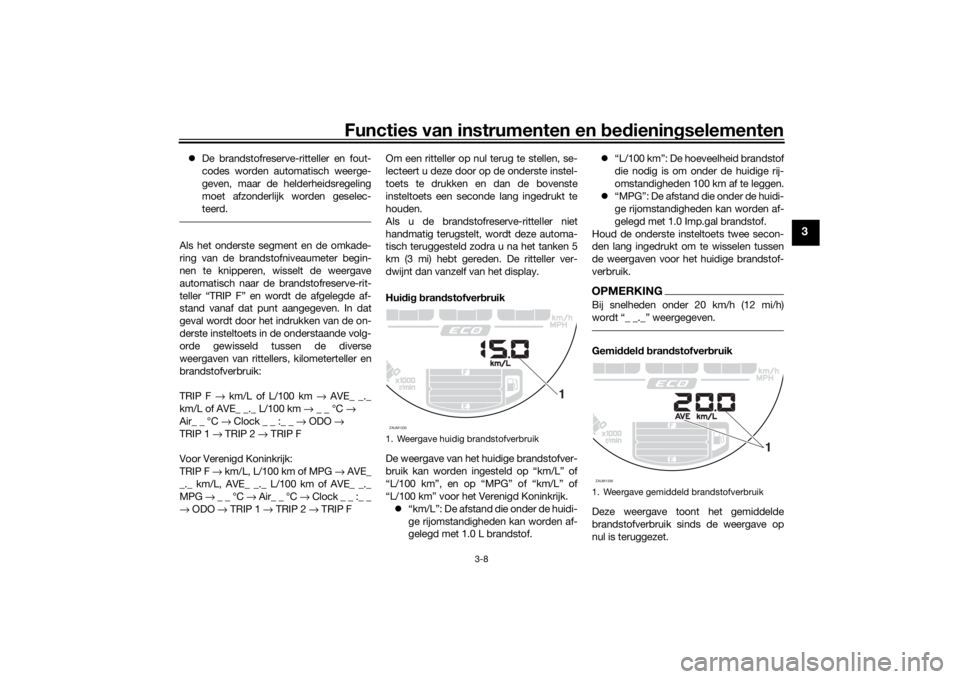

1. Weergave huidig brandstofverbruikZAUM1335
1
1. Weergave gemiddeld brandstofverbruikZAUM1336
1
UBCND0D0.book Page 8 Thursday, January 31, 2019 2:24 PM

Functies van instrumenten en bedieningselementen
3-9
3
De weergave van het gemiddelde brand-
stofverbruik kan worden ingesteld op
“AVE_ _._ km/L”, “AVE_ _._ L/100 km” of
“AVE_ _._ MPG” (voor het Verenigd Ko-
ninkrijk).
“AVE_ _._ km/L”: De gemiddelde af-
stand die kan worden afgelegd op 1.0
L brandstof.
“AVE_ _._ L/100 km”: De gemiddelde
hoeveelheid brandstof die nodig is om
100 km af te leggen.
“AVE_ _._ MPG”: De gemiddelde af-
stand die kan worden afgelegd op
1.0 Imp.gal brandstof.
Houd de onderste insteltoets twee secon-
den lang ingedrukt om te wisselen tussen
de weergaven voor het gemiddelde brand-
stofverbruik.
Om de weergave van het gemiddelde
brandstofverbruik terug te stellen, houdt u
de bovenste insteltoets een seconde lang
ingedrukt.OPMERKINGNadat u de weergave van het gemiddelde
brandstofverbruik hebt teruggesteld, wordt

met de machine is afgelegd.
Koelvloeistoftemperatuur
Dit display toont de koelvloeistoftempera-
tuur van 40 °C tot 116 °C in stappen van
1°C.
Als de melding “HI” knippert, stop de ma-
chine dan, stop vervolgens de motor en
laat deze afkoelen. (Zie pagina 6-39.)OPMERKINGAls de koelvloeistoftemperatuur lager
is dan 40 °C, wordt “Lo” weergege-
ven.
De koelvloeistoftemperatuur is afhan-
kelijk van de weersomstandigheden
en de motorbelasting.
Luchttemperatuur
Deze weergave toont de luchttemperatuur
van –9 °C tot 99 °C in stappen van 1 °C. De
weergegeven temperatuur kan afwijken
van de werkelijke omgevingstemperatuur.OPMERKINGBij een luchttemperatuur onder –9 °C
wordt “Lo” weergegeven.
De nauwkeurigheid van de tempera-
tuuraflezing kan worden beïnvloed
door langzaam rijden (onder 20 km/h
[12.5 mi/h]) of door het oponthoud bij
verkeerslichten, spoorwegovergan-
gen etc.

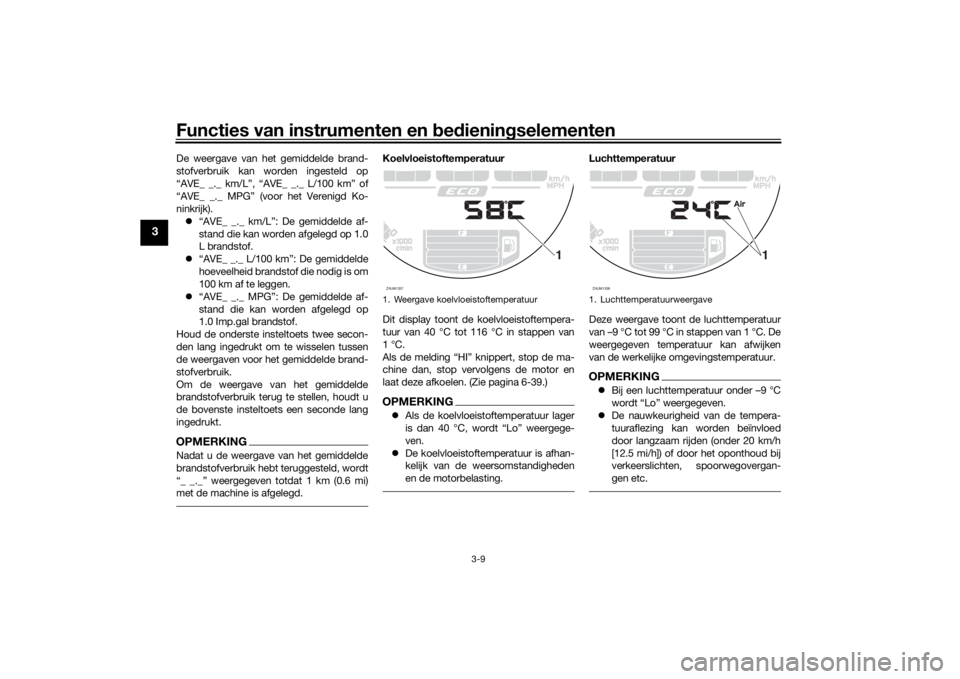

1. Weergave koelvloeistoftemperatuurZAUM1337
1
1. LuchttemperatuurweergaveZAUM1338
1
UBCND0D0.book Page 9 Thursday, January 31, 2019 2:24 PM

Functies van instrumenten en bedieningselementen
3-10
3
Klok
De klok geeft de tijd weer in een 12-uursin-
deling. Zelfs wanneer de sleutel niet in de
stand “ON” staat, kan de klok 10 seconden
worden weergegeven door op de onderste
insteltoets te drukken.
De klok instellen1. Draai de sleutel naar “ON”.
2. Houd de onderste insteltoets en bo-
venste insteltoets tegelijk twee secon-
den lang ingedrukt, en de
urenaanduiding begint te knipperen.
3. Druk op de bovenste insteltoets om
de uren in te stellen.
4. Druk op de onderste insteltoets en de
minutenaanduiding begint te knippe-
ren.5. Druk op de bovenste insteltoets om
de minuten in te stellen.
6. Druk op de onderste insteltoets om de
instellingen te bevestigen en de klok
aan te zetten.
OPMERKINGDruk bij het instellen van de uren en
minuten kort op de bovenste instel-
toets om de waarde in stappen van
één te verhogen, of houd de toets in-
gedrukt om de waarde doorlopend te
verhogen.Helderheidsregeling
De weergavehelderheid van de multifuncti-
onele meter kan worden aangepast aan de
voorkeur van de bestuurder.Om de helderheid in te stellen
1. Draai de sleutel naar “OFF”.
2. Druk op de onderste insteltoets en
houd deze vast.
3. Draai de sleutel naar “ON” en blijf de
onderste insteltoets ingedrukt houden
totdat de weergave wisselt naar de
helderheidsregeling.
4. Druk op de bovenste insteltoets om
het helderheidsniveau in te stellen.
5. Druk op de onderste insteltoets om
het geselecteerde helderheidsniveau
te bevestigen en de helderheidrege-
ling te verlaten.OPMERKINGEr zijn 6 helderheidsniveaus.

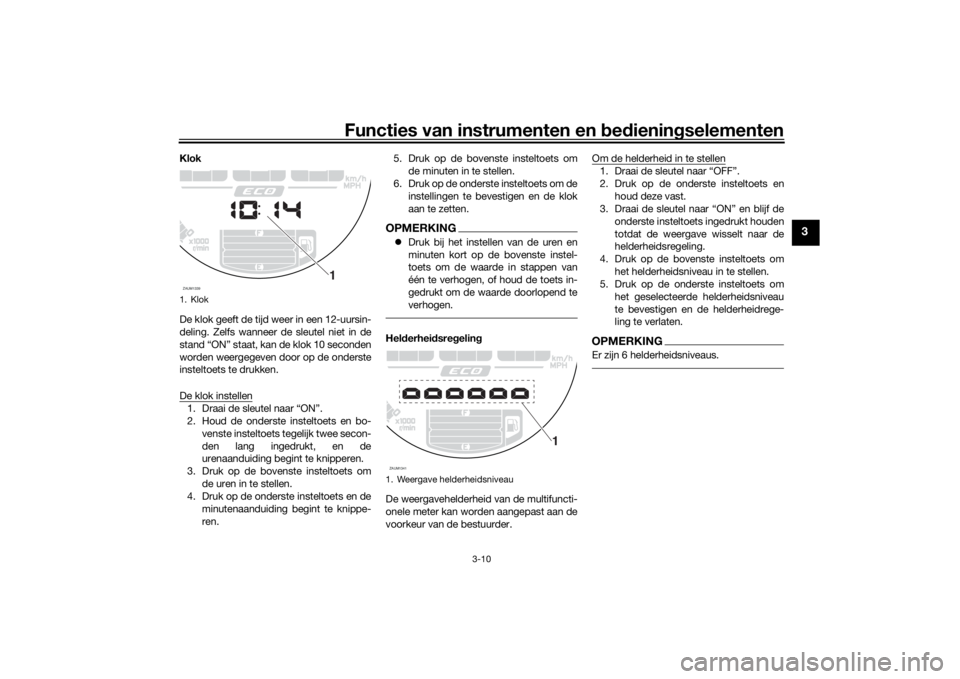

1. KlokZAUM1339
1
1. Weergave helderheidsniveauZAUM1341
1
UBCND0D0.book Page 10 Thursday, January 31, 2019 2:24 PM

Functies van instrumenten en bedieningselementen
3-11
3
DAU1234M

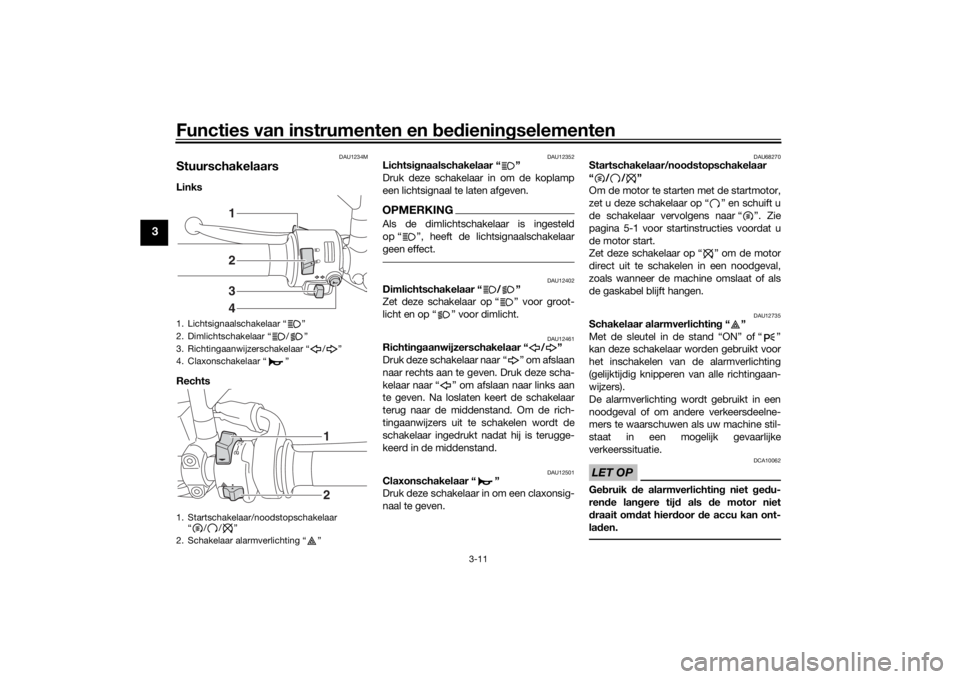

StuurschakelaarsLinks
Rechts
DAU12352
Lichtsignaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.OPMERKINGAls de dimlichtschakelaar is ingesteld
op Ž, heeft de lichtsignaalschakelaar
geen effect.
DAU12402
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
DAU12461
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU68270
Startschakelaar/noodstopschakelaar
“//”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en schuift u
de schakelaar vervolgens naar “ ”. Zie
pagina 5-1 voor startinstructies voordat u
de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.
DAU12735
Schakelaar alarmverlichting“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ont-
laden.
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
1. Startschakelaar/noodstopschakelaar
“//”
2. Schakelaar alarmverlichting “ ”
2341
12
UBCND0D0.book Page 11 Thursday, January 31, 2019 2:24 PM

Functies van instrumenten en bedieningselementen
3-12
3
DAU12822

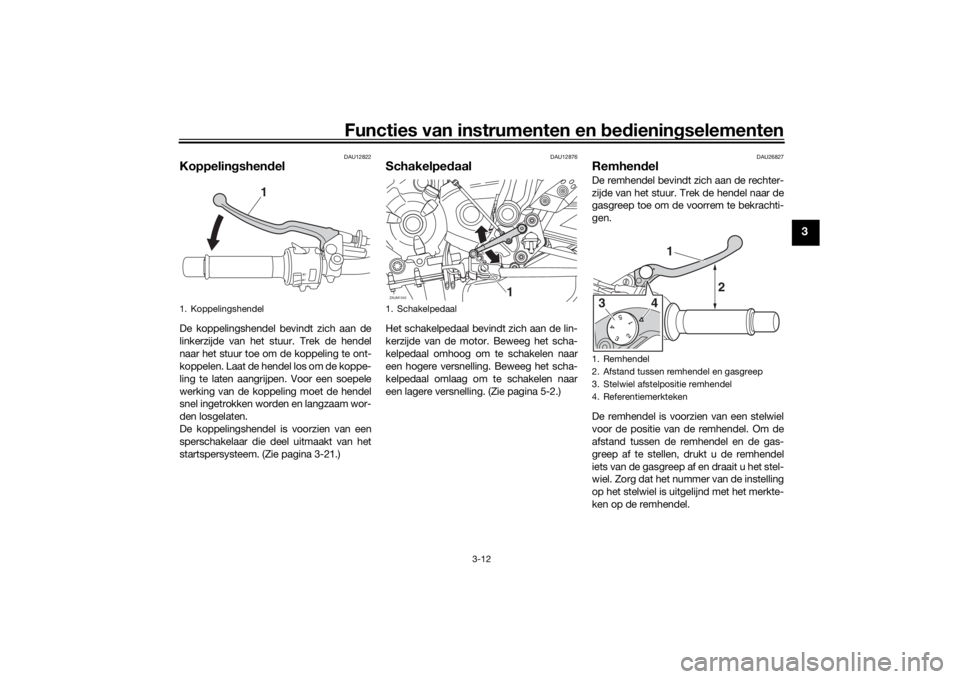

KoppelingshendelDe koppelingshendel bevindt zich aan de
linkerzijde van het stuur. Trek de hendel
naar het stuur toe om de koppeling te ont-
koppelen. Laat de hendel los om de koppe-
ling te laten aangrijpen. Voor een soepele
werking van de koppeling moet de hendel
snel ingetrokken worden en langzaam wor-
den losgelaten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-21.)
DAU12876

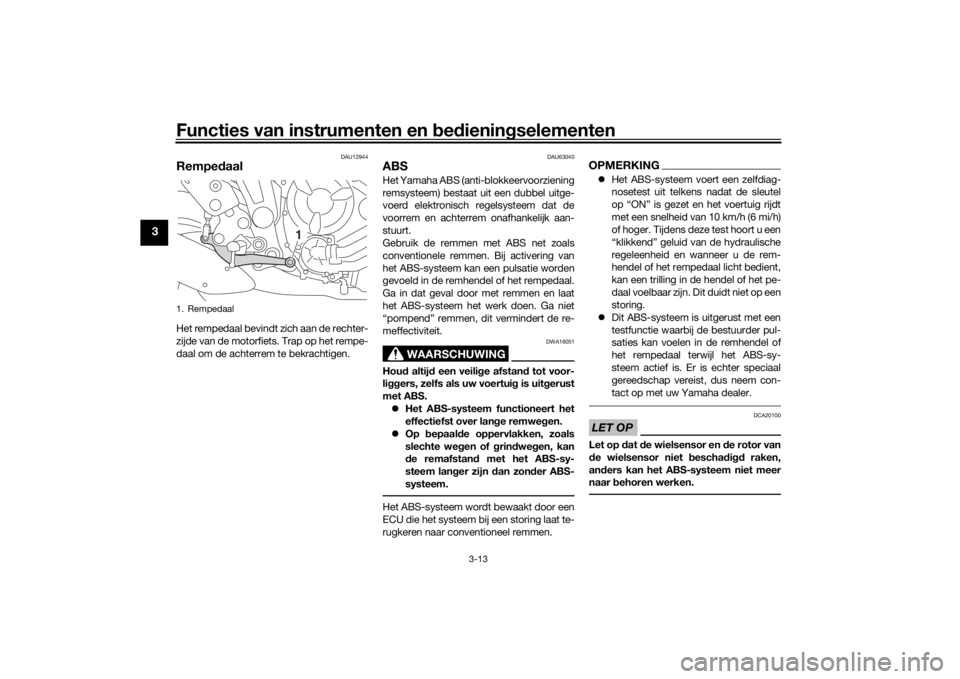

SchakelpedaalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor. Beweeg het scha-
kelpedaal omhoog om te schakelen naar
een hogere versnelling. Beweeg het scha-
kelpedaal omlaag om te schakelen naar
een lagere versnelling. (Zie pagina 5-2.)
DAU26827
RemhendelDe remhendel bevindt zich aan de rechter-
zijde van het stuur. Trek de hendel naar de
gasgreep toe om de voorrem te bekrachti-
gen.
De remhendel is voorzien van een stelwiel
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de gas-
greep af te stellen, drukt u de remhendel
iets van de gasgreep af en draait u het stel-
wiel. Zorg dat het nummer van de instelling
op het stelwiel is uitgelijnd met het merkte-
ken op de remhendel.
1. Koppelingshendel
1
1. SchakelpedaalZAUM1342
1
1. Remhendel
2. Afstand tussen remhendel en gasgreep
3. Stelwiel afstelpositie remhendel
4. Referentiemerkteken
1
2
4 3
UBCND0D0.book Page 12 Thursday, January 31, 2019 2:24 PM

Functies van instrumenten en bedieningselementen
3-13
3
DAU12944
RempedaalHet rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU63040
ABSHet Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendel of het rempedaal.
Ga in dat geval door met remmen en laat
het ABS-systeem het werk doen. Ga niet
“pompend” remmen, dit vermindert de re-
meffectiviteit.
WAARSCHUWING
DWA16051
Houd altijd een veilige afstand tot voor-
liggers, zelfs als uw voertuig is uitgerust
met ABS.
Het ABS-systeem functioneert het
effectiefst over lange remwegen.
Op bepaalde oppervlakken, zoals
slechte wegen of grindwegen, kan
de remafstand met het ABS-sy-
steem langer zijn dan zonder ABS-
systeem.Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
OPMERKINGHet ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat de sleutel
op “ON” is gezet en het voertuig rijdt
met een snelheid van 10 km/h (6 mi/h)
of hoger. Tijdens deze test hoort u een
“klikkend” geluid van de hydraulische
regeleenheid en wanneer u de rem-
hendel of het rempedaal licht bedient,
kan een trilling in de hendel of het pe-
daal voelbaar zijn. Dit duidt niet op een
storing.
Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sy-
steem actief is. Er is echter speciaal
gereedschap vereist, dus neem con-
tact op met uw Yamaha dealer.LET OP
DCA20100
Let op dat de wielsensor en de rotor van
de wielsensor niet beschadigd raken,
anders kan het ABS-systeem niet meer
naar behoren werken.
1. Rempedaal
1
UBCND0D0.book Page 13 Thursday, January 31, 2019 2:24 PM

Functies van instrumenten en bedieningselementen
3-14
3
DAU13076
TankdopOpenen van de tankdop
Open het slotplaatje op de tankdop, steek
de sleutel in het slot en draai hem dan 1/4
slag rechtsom. Het slot wordt ontgrendeld
en de tankdop kan worden verwijderd.
Sluiten van de tankdop
Duw de brandstoftankdop omlaag terwijl
de sleutel nog in het slot zit. Draai de sleutel
1/4 slag linksom, neem de sleutel uit en
sluit dan het slotplaatje.
OPMERKINGDe tankdop kan alleen worden gesloten
met de sleutel in het slot. Bovendien kan de
sleutel niet worden uitgenomen als de tank-
dop niet correct gesloten en vergrendeld is.
WAARSCHUWING
DWA11092
Na het tanken moet de tankdop goed
worden aangedraaid. Door brandstof-
lekkage ontstaat brandgevaar.

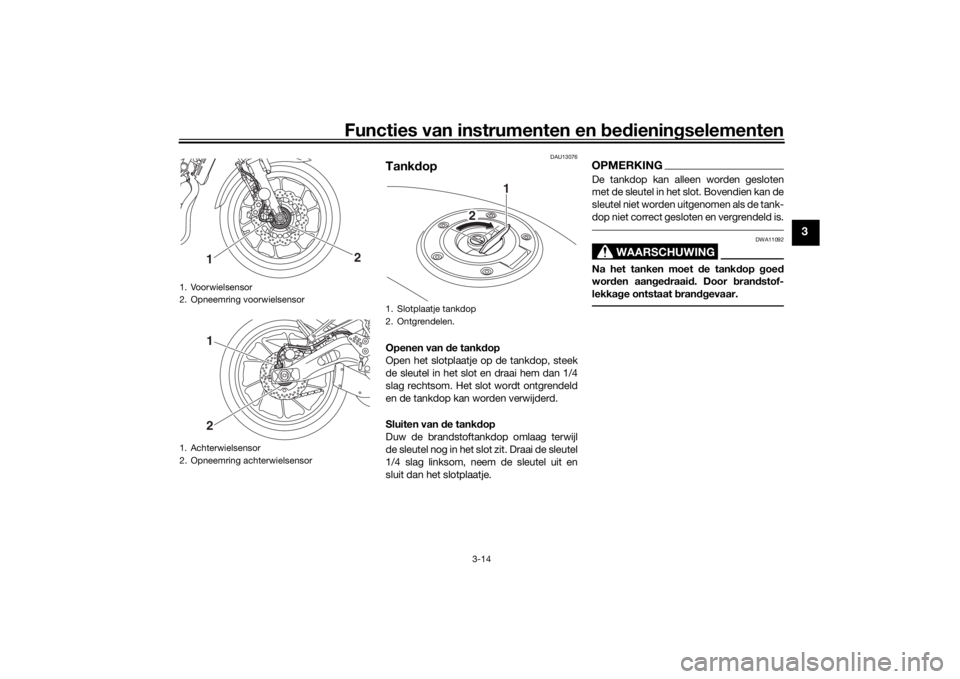

1. Voorwielsensor
2. Opneemring voorwielsensor
1. Achterwielsensor
2. Opneemring achterwielsensor
1
2
12
1. Slotplaatje tankdop
2. Ontgrendelen.
1
2
UBCND0D0.book Page 14 Thursday, January 31, 2019 2:24 PM

Functies van instrumenten en bedieningselementen
3-15
3
DAU13222
BrandstofControleer of er voldoende brandstof in de
brandstoftank aanwezig is.
WAARSCHUWING
DWA10882
Benzine en benzinedampen zijn zeer
brandbaar. Volg de onderstaande in-
structies om brand en ontploffing te
voorkomen en het letselrisico tijdens het
tanken te verlagen.1. Zet alvorens te tanken de motor af en
zorg dat er niemand op de machine
zit. Rook nooit tijdens het tanken en
tank nooit in de nabijheid van vonken,
open vuur of andere ontstekingsbron-
nen zoals de waakvlammen van gei-
sers en kledingdrogers.
2. Maak de brandstoftank niet te vol.
Steek bij het tanken het vulpistool
goed in de vulopening van de brand-
stoftank. Stop met vullen zodra de
brandstof de onderkant van de vulhals
heeft bereikt. Omdat brandstof uitzet
als deze warm wordt, kan de warmte
van de motor of de zon ervoor zorgen
dat brandstof uit de brandstoftank
stroomt.3. Veeg uitgestroomde brandstof on-
middellijk af. LET OP: Veeg gemors-
te brandstof onmiddellijk af met een
schone, droge, zachte doek, aange-
zien de brandstof de gelakte opper-
vlakken en kunststof delen kan
aantasten.
[DCA10072]
4. Draai de tankdop stevig vast.
WAARSCHUWING
DWA15152
Benzine is giftig en kan letsel of overlij-
den veroorzaken. Spring zorgvuldig om
met benzine. Probeer nooit om benzine
via de mond over te hevelen. Roep on-
middellijk medische hulp in nadat u ben-
zine heeft ingeslikt, veel benzinedamp
heeft ingeademd of benzine in uw ogen
heeft gekregen. Als benzine op uw huidterechtkomt, was deze dan af met water
en zeep. Als u benzine op uw kleding
morst, trek dan andere kleding aan.
DAU75300
LET OP
DCA11401
Gebruik uitsluitend loodvrije benzine.
Loodhoudende benzine veroorzaakt
ernstige schade aan inwendige motor-
onderdelen als kleppen en zuigerveren
en ook aan het uitlaatsysteem.

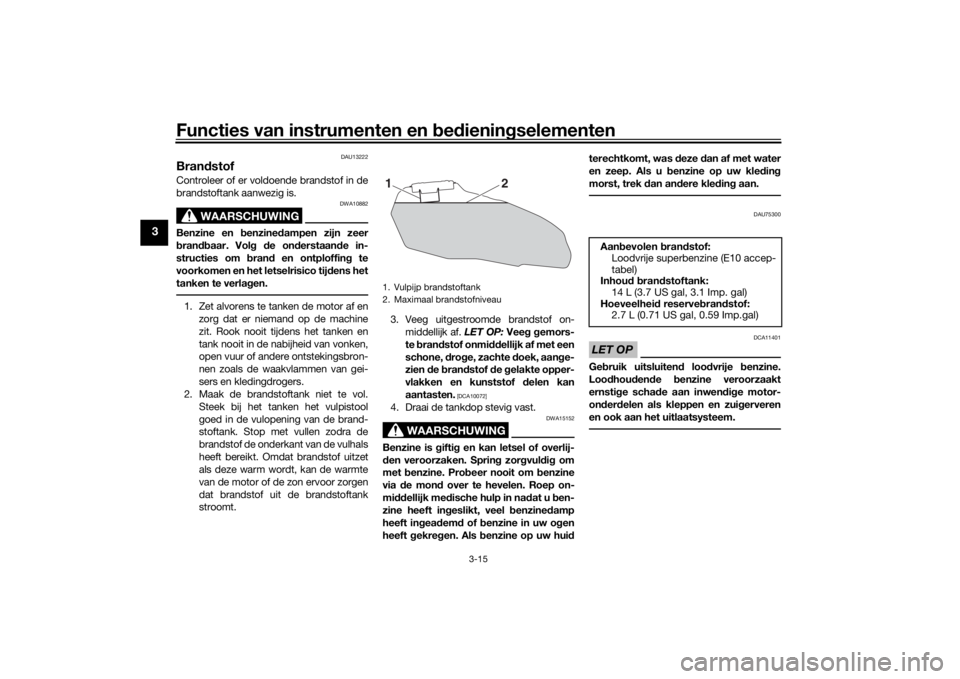

1. Vulpijp brandstoftank
2. Maximaal brandstofniveau
2
1
Aanbevolen brandstof:
Loodvrije superbenzine (E10 accep-
tabel)
Inhoud brandstoftank:
14 L (3.7 US gal, 3.1 Imp. gal)
Hoeveelheid reservebrandstof:
2.7 L (0.71 US gal, 0.59 Imp.gal)
UBCND0D0.book Page 15 Thursday, January 31, 2019 2:24 PM
