Periodiek onderhoud en afstelling
6-7
6
19Scharnieras van
schakelpedaal• Smeren met lithiumvet.√√√√√
20 Zijstandaard• Controleer de werking.
• Smeren met lithiumvet.√√√√√
21*Zijstandaardscha-
kelaar• Controleer de werking en vervang
indien nodig.√√√√√√
22*Voorvork• Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig.√√√√
23*Schokdemperunit• Controleer op een correcte wer-
king en olielekkage.
• Vervang indien nodig.√√√√
24*Relaisarm achter-
wielophanging en
scharnierpunten
verbindingsarm• Controleer de werking.√√√√
25 Motorolie• Verversen (warm de motor op al-
vorens olie af te tappen).
• Controleer het olieniveau en con-
troleer de machine op olielekka-
ge.√√√√√√
26 Oliefilterpatroon• Vervangen.√√√
27*Koelsysteem• Controleer het koelvloeistofni-
veau en controleer de machine
op vloeistoflekkage.√√√√√
• Verversen. Elke 3 jaar
28*Voor- en achterrem-
schakelaar• Controleer de werking.√√√√√√ NR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
UBCND0D0.book Page 7 Thursday, January 31, 2019 2:24 PM

Periodiek onderhoud en afstelling
6-8
6
DAU72800
OPMERKINGLuchtfilter
• Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschadiging te
voorkomen.
• Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.
Hydraulisch remsysteem
• Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
• Elke twee jaar moeten de inwendige onderdelen van de hoofdremcilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst.
• De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.29*Bewegende delen
en kabels•Smeren.√√√√√
30*Gasgreephuis en
gaskabel• Controleer werking en vrije slag.
• Stel de vrije slag van de gaskabel
af indien nodig.
• Smeer het gasgreephuis en de
gaskabel.√√√√√
31*Lampen, richting-
aanwijzers en scha-
kelaars• Controleer de werking.
• Stel de koplamplichtbundel af.√√√√√√ NR. ITEMCONTROLE OF ONDERHOUDS-
BEURTKILOMETERSTAND
JAARLIJK-
SE CON-
TROLE 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)UBCND0D0.book Page 8 Thursday, January 31, 2019 2:24 PM

Periodiek onderhoud en afstelling
6-9
6
DAU19653
Controleren van de bougiesBougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door ver-
hitting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd
in het periodieke smeer- en onderhouds-
schema. De conditie van de bougies kan
daarnaast veel duidelijk maken over de
conditie van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin
verkleurd zijn (de ideale kleur als normaal
met het voertuig wordt gereden), en alle
bougies in de motor horen dezelfde ver-
kleuring te hebben. Wanneer een bougie
een heel andere kleur vertoont, werkt de
motor mogelijk niet naar behoren. Probeer
dergelijke problemen niet zelf vast te stel-
len. Laat in plaats daarvan uw machine na-
kijken door een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt.Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4…1/2 slagverder te draaien. De bougie moet echter
zo snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
LET OP
DCA10841
Gebruik geen gereedschap om de bou-
giedop te verwijderen of aan te brengen,
om de bobinekabel niet te beschadigen.
De bougiedop is mogelijk lastig te ver-
wijderen omdat de rubber afdichting aan
het uiteinde stevig vastzit. Haal de bou-
giedop los door hem heen en weer te
draaien en tegelijkertijd los te trekken;
breng de bougiedop aan door heen en
weer te draaien en teg
elijkertijd aan te
drukken.

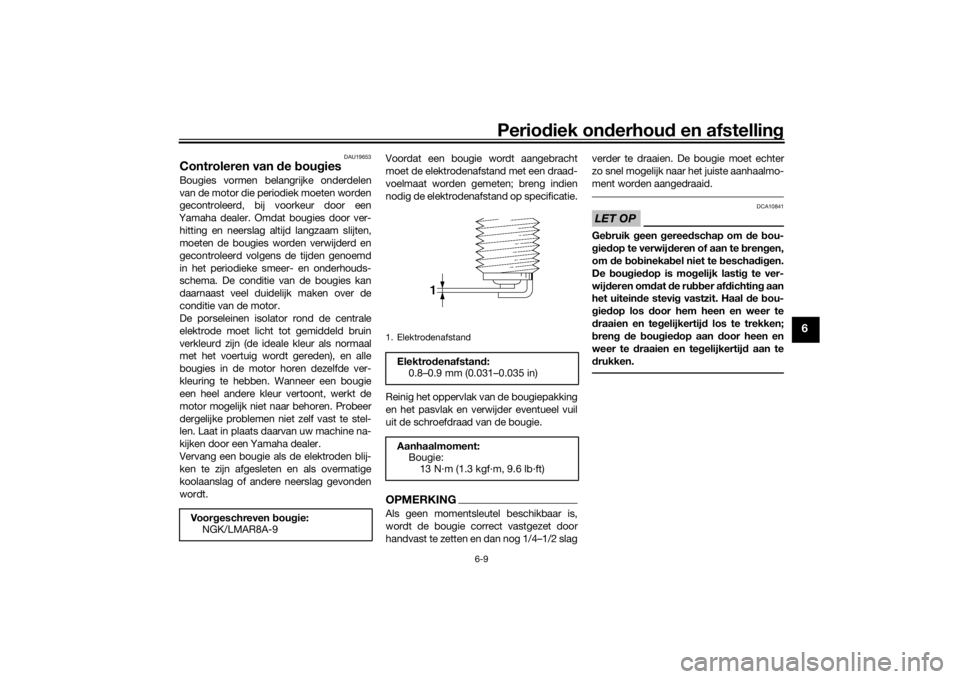

Voo rgeschreven bougie:
NGK/LMAR8A-9
1. Elektrodenafstand
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment:
Bougie:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UBCND0D0.book Page 9 Thursday, January 31, 2019 2:24 PM

Periodiek onderhoud en afstelling
6-10
6
DAU36112

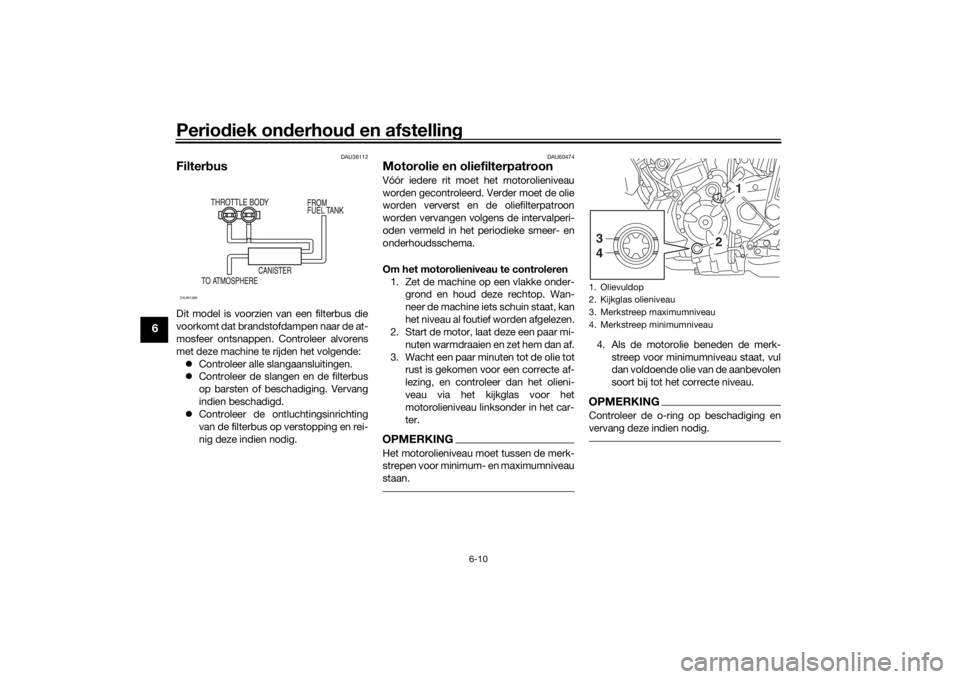

FilterbusDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
Controleer alle slangaansluitingen.
Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAU60474
Motorolie en oliefilterpatroonVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot
rust is gekomen voor een correcte af-
lezing, en controleer dan het olieni-
veau via het kijkglas voor het
motorolieniveau linksonder in het car-

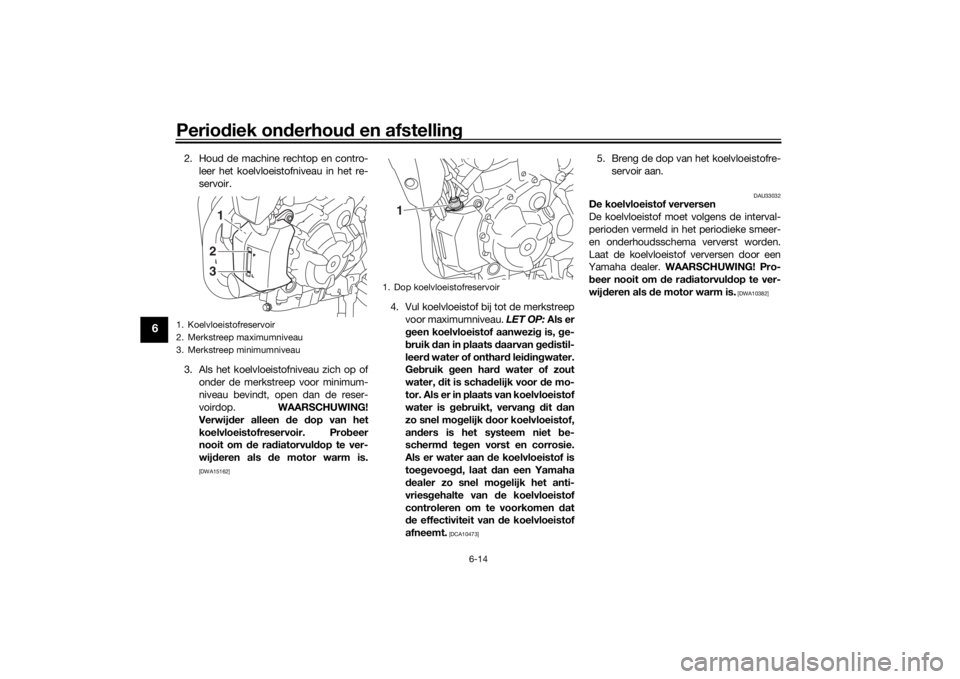

ter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie van de aanbevolen
soort bij tot het correcte niveau.OPMERKINGControleer de o-ring op beschadiging en
vervang deze indien nodig.
ZAUM1386

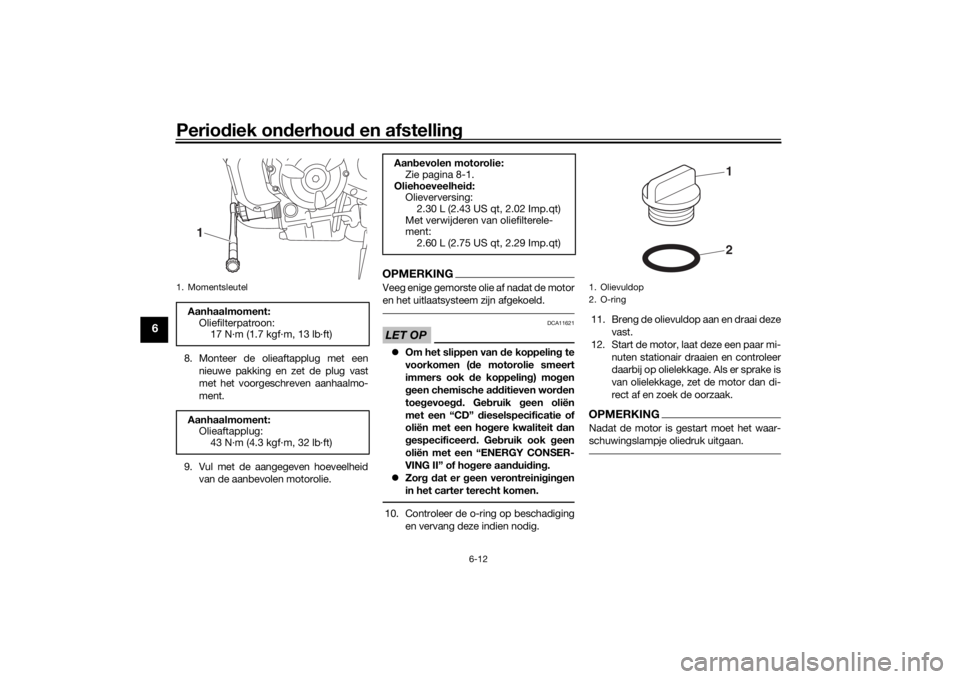

1. Olievuldop
2. Kijkglas olieniveau
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
1
2 3
4
UBCND0D0.book Page 10 Thursday, January 31, 2019 2:24 PM

Periodiek onderhoud en afstelling
6-11
6
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Zet de machine op een vlakke onder-
grond.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Zet een olieopvangbak onder de mo-
tor om de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de olieaf-
tapplug met de pakking om de olie uit
het carter te laten stromen.
OPMERKINGSla de stappen 5…7 over als de oliefilterpa-
troon niet wordt vervangen.5. Verwijder de oliefilterpatroon met een
oliefiltersleutel.
OPMERKINGDe Yamaha dealer kan een oliefiltersleutel
leveren.6. Smeer een dun laagje schone motor-
olie op de O-ring van de nieuwe oliefil-
terpatroon.OPMERKINGZorg dat de o-ring correct aanligt.7. Plaats de nieuwe oliefilterpatroon met
een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment.

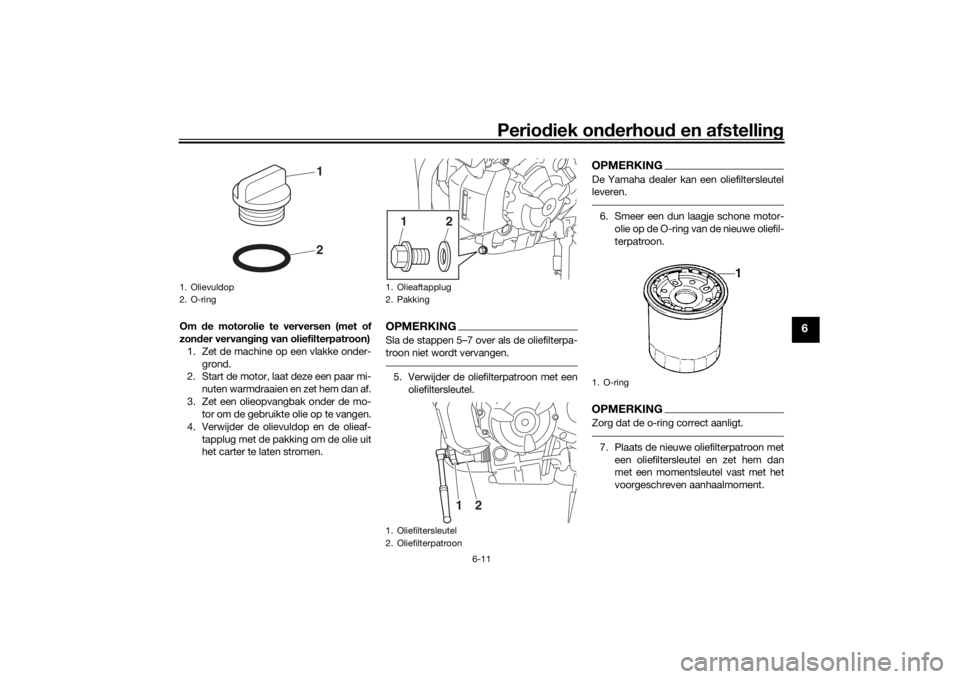

1. Olievuldop
2. O-ring
21
1. Olieaftapplug
2. Pakking
1. Oliefiltersleutel
2. Oliefilterpatroon
2
1
2
1
1. O-ring
UBCND0D0.book Page 11 Thursday, January 31, 2019 2:24 PM

Periodiek onderhoud en afstelling
6-12
6
8. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
9. Vul met de aangegeven hoeveelheid
van de aanbevolen motorolie.
OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.LET OP
DCA11621
Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.
Zorg dat er geen verontreinigingen
in het carter terecht komen.10. Controleer de o-ring op beschadiging
en vervang deze indien nodig.11. Breng de olievuldop aan en draai deze
vast.
12. Start de motor, laat deze een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKINGNadat de motor is gestart moet het waar-
schuwingslampje oliedruk uitgaan.
1. MomentsleutelAanhaalmoment:
Oliefilterpatroon:
17 N·m (1.7 kgf·m, 13 lb·ft)
Aanhaalmoment:
Olieaftapplug:
43 N·m (4.3 kgf·m, 32 lb·ft)1
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Olieverversing:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Met verwijderen van oliefilterele-
ment:
2.60 L (2.75 US qt, 2.29 Imp.qt)
1. Olievuldop
2. O-ring
21
UBCND0D0.book Page 12 Thursday, January 31, 2019 2:24 PM

Periodiek onderhoud en afstelling
6-13
6
LET OP
DCA20860
Zet de motor direct af als het waarschu-
wingslampje oliedruk knippert of blijft
branden en laat het voertuig controleren
door een Yamaha-dealer, zelfs als het
olieniveau in orde is.13. Zet de motor af en wacht een paar mi-
nuten om de olie tot rust te laten ko-
men voor een correcte aflezing.
Controleer dan het olieniveau en corri-
geer indien nodig.
DAU85450
Waarom YamalubeYAMALUBE olie is een origineel YAMAHA
onderdeel dat is ontwikkeld vanuit de over-
tuiging dat motorolie een belangrijke vloei-
bare component van de motor is. Wij
stellen teams samen van specialisten op
technisch, chemisch, elektronisch en race-
testgebied die samen de motor en de daar-
in te gebruiken olie ontwikkelen. Yamalube
oliën bestaan uit hoogwaardige basisoliën
die zijn aangevuld met specifieke additie-
ven die verzekeren dat het eindproduct aan
onze prestatienormen voldoet. Hierdoor
hebben de minerale, semisynthetische en
synthetische oliën van Yamalube hun eigen
karakter en toepassingsgebied. Dankzij de
enorme ervaring die Yamaha sinds de jaren
zestig met de ontwikkeling van oliën heeft
opgedaan, is Yamalube de beste keus voor
uw Yamaha motor.
DAUS1203
KoelvloeistofHet koelvloeistofniveau moet regelmatig
worden gecontroleerd. Verder moet de
koelvloeistof worden ververst volgens de
intervalperioden vermeld in het periodieke
onderhoudsschema.OPMERKINGAls er geen originele Yamaha koelvloeistof
beschikbaar is, gebruik dan een ethyleen-
glycol antivries met corrosieremmers voor
aluminium motoren en meng deze met ge-
destilleerd water in een verhouding van 1:1.
DAU20097
Controleren van het koelvloeistofniveau
Aangezien het koelvloeistofniveau varieert
met de motortemperatuur, moet het wor-
den gecontroleerd met een koude motor.
1. Zet de machine op een vlakke onder-
grond.
Aanbevolen koelvloeistof:
YAMALUBE-koelvloeistof
Hoeveelheid koelvloeistof:
Koelvloeistofreservoir (merkstreep
voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen):
1.60 L (1.69 US qt, 1.41 Imp.qt)
UBCND0D0.book Page 13 Thursday, January 31, 2019 2:24 PM

Periodiek onderhoud en afstelling
6-14
6
2. Houd de machine rechtop en contro-
leer het koelvloeistofniveau in het re-
servoir.
3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimum-
niveau bevindt, open dan de reser-
voirdop. WAARSCHUWING!
Verwijder alleen de dop van het
koelvloeistofreservoir. Probeer
nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA15162]
4. Vul koelvloeistof bij tot de merkstreep
voor maximumniveau. LET OP: Als er
geen koelvloeistof aanwezig is, ge-
bruik dan in plaats daarvan gedistil-
leerd water of onthard leidingwater.
Gebruik geen hard water of zout
water, dit is schadelijk voor de mo-
tor. Als er in plaats van koelvloeistof
water is gebruikt, vervang dit dan
zo snel mogelijk door koelvloeistof,
anders is het systeem niet be-
schermd tegen vorst en corrosie.
Als er water aan de koelvloeistof is
toegevoegd, laat dan een Yamaha
dealer zo snel mogelijk het anti-
vriesgehalte van de koelvloeistof
controleren om te voorkomen dat
de effectiviteit van de koelvloeistof
afneemt.
[DCA10473]
5. Breng de dop van het koelvloeistofre-
servoir aan.
DAU33032
De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
beer nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA10382]
1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
123
1. Dop koelvloeistofreservoir
1
UBCND0D0.book Page 14 Thursday, January 31, 2019 2:24 PM

Periodiek onderhoud en afstelling
6-15
6
DAU60451
Vervangen van het luchtfilterele-
ment en reinigen van de aftap-
slangHet luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Laat uw Yamaha-dealer het luchtfilte-
relement vaker vervangen als u in zeer
stoffige of vochtige gebieden rijdt. De
luchtfilteraftapslang is echter makkelijk be-
reikbaar en moet regelmatig worden ge-
controleerd en indien nodig gereinigd.
Reinigen van de luchtfilteraftapslang
1. Verwijder de luchtfilteraftapslang on-
der het luchtfilterdeksel.
2. Reinig de slang en installeer de slang
vervolgens.
DAU21386
De vrije slag van de gasgreep
controlerenMeet de vrije slag van de gasgreep zoals
getoond.
Controleer de vrije slag van de gasgreep re-
gelmatig en laat de vrije slag indien nodig
afstellen door een Yamaha dealer.
DAU21403
KlepspelingDe kleppen zijn een belangrijke motorcom-
ponent, en aangezien de klepspeling bij ge-
bruik verandert moeten ze worden
gecontroleerd en afgesteld volgens de in-
tervalperioden vermeld in het periodieke
onderhoudsschema. Niet-afgestelde klep-
pen kunnen resulteren in een onjuist lucht-
brandstofmengsel, motorgeluid en uitein-
delijk motorschade. Laat om dit te voorko-
men de klepspeling regelmatig controleren
en afstellen door uw Yamaha dealer.OPMERKINGDit onderhoud moet worden uitgevoerd bij
een koude motor.
1. Aftapslang luchtfilterZAUM1348
1
1. Vrije slag van gasgreep
Vrije slag van gasgreep:
3.0–5.0 mm (0.12–0.20 in)
1
UBCND0D0.book Page 15 Thursday, January 31, 2019 2:24 PM

Periodiek onderhoud en afstelling
6-16
6
DAU64412
BandenBanden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg. De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is aan
de omgevingstemperatuur).
 De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor dit
model is vastgesteld.
WAARSCHUWING
DWA10512
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machine
kan leiden tot een ongeval.
Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
Bandenspanning bij koude banden:
1 persoon:
Voor:225 kPa (2.25 kgf/cm², 33 psi)
Achter:
250 kPa (2.50 kgf/cm², 36 psi)
2 personen: Voor:
225 kPa (2.25 kgf/cm², 33 psi)
Achter: 250 kPa (2.50 kgf/cm², 36 psi)
Maximale belasting: Vo e r t u i g :170 kg (375 lb)
De maximale belasting van het
voertuig is het gecombineerde ge-
wicht van de bestuurder, de passa-
gier, de bagage en eventuele
accessoires.1. Wang van band
2. BandprofieldiepteMinimale bandprofieldiepte (voor en
achter): 1.6 mm (0.06 in)
UBCND0D0.book Page 16 Monday, February 18, 2019 11:09 AM
