Periodiskt underhåll och justering
6-28
6
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att komma åt batteriet
1. Ta bort sadeln. (Se sidan 3-17.)
2. Ta bort sadelhållaren genom att ta bort bultarna.
3. Ta bort diagnoskontakten genom att dra den uppåt.
4. Ta bort batteriskyddet genom att los-
sa bultarna. För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet
1. Om fordonet inte kommer att använ- das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du
komma ihåg att stänga av tänd-
ningen och sedan koppla bort den
negativa kabeln innan du kopplar
bort den positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.

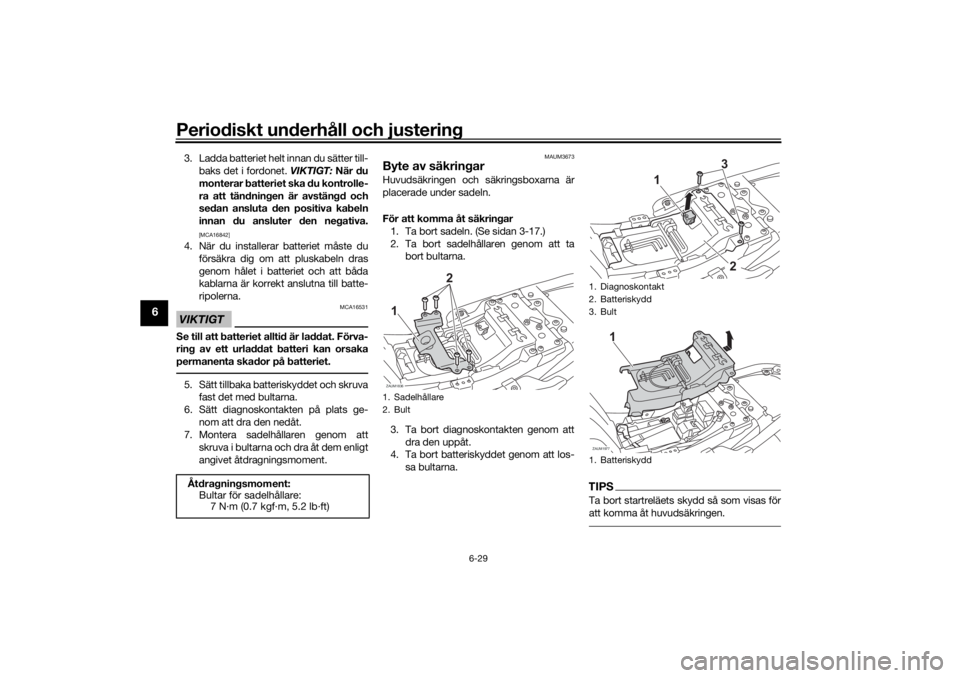

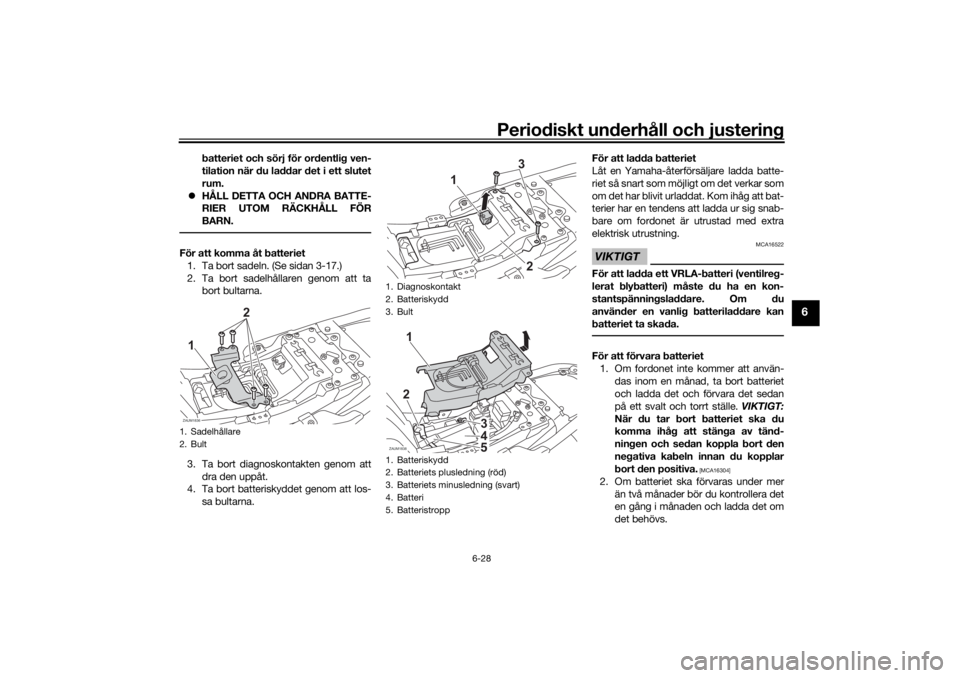

1. Sadelhållare
2. BultZAUM1836
2
1
1. Diagnoskontakt
2. Batteriskydd
3. Bult
1. Batteriskydd
2. Batteriets plusledning (röd)
3. Batteriets minusledning (svart)
4. Batteri
5. Batteristropp
3
12
ZAUM1838
12
34
UBJXM0M0.book Page 28 Friday, December 25, 2020 2:33 PM

Periodiskt underhåll och justering
6-29
6
3. Ladda batteriet helt innan du sätter till-baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tändningen är avstängd och
sedan ansluta den positiva kabeln
innan du ansluter den negativa.
[MCA16842]
4. När du installerar batteriet måste du försäkra dig om att pluskabeln dras
genom hålet i batteriet och att båda
kablarna är korrekt anslutna till batte-
ripolerna.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.5. Sätt tillbaka batteriskyddet och skruvafast det med bultarna.
6. Sätt diagnoskontakten på plats ge- nom att dra den nedåt.
7. Montera sadelhållaren genom att
skruva i bultarna och dra åt dem enligt
angivet åtdragningsmoment.
MAUM3673
Byte av säkringarHuvudsäkringen och säkringsboxarna är
placerade under sadeln.
För att komma åt säkringar1. Ta bort sadeln. (Se sidan 3-17.)
2. Ta bort sadelhållaren genom att ta bort bultarna.
3. Ta bort diagnoskontakten genom att dra den uppåt.
4. Ta bort batteriskyddet genom att los-
sa bultarna.
TIPSTa bort startreläets skydd så som visas för
att komma åt huvudsäkringen.
Åtdragningsmoment:Bultar för sadelhållare:7 N·m (0.7 kgf·m, 5.2 lb·ft)
1. Sadelhållare
2. BultZAUM1836
2
1
1. Diagnoskontakt
2. Batteriskydd
3. Bult
1. Batteriskydd
3
12
ZAUM1977
1
UBJXM0M0.book Page 29 Friday, December 25, 2020 2:33 PM

Periodiskt underhåll och justering
6-30
6
Om en säkring är sönder, byt ut den enligt
följande.1. Stäng av huvudströmbrytaren och stäng av den elkrets i vilken säkringen
har gått sönder.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring med högre amperetal än det som
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
1. Startreläets skydd
2. Säkringsbox
3. Reserv för huvudsäkring
4. HuvudsäkringZAUM1839
2
3
4
1
1. Säkring för tändning
2. Säkring för signalsystem
3. Säkring för strålkastare
4. Backupsäkring 2 (för ECU)
5. Backupsäkring (säkring för klocka och start-
spärrsystem)
6. Motorsäkring för kylfläkt
7. ABS-solenoidsäkring
8. Säkring för ABS-motor
9. Säkring för varningsblinkers
10.Hjälpsäkring
11.Säkring för ABS styrenhet
12.Reservsäkring
7
8
9
10
11
1
2
3
4
5
61212
Säkringar: Huvudsäkring: 30.0 A
Hjälpsäkring: 2.0 A
Säkring för strålkastare:
15.0 A
Säkring för signalsystem: 10.0 A
Säkring för varningsblinkers: 7.5 A
Säkring för tändning:
10.0 A
Motorsäkring för kylfläkt: 10.0 A
Säkring för ABS-motor: 30.0 A
ABS-solenoidsäkring:
20.0 A
Säkring för bränsleinsprutningssys-
temet:
10.0 A
Säkring för ABS styrenhet: 7.5 A
Backupsäkring: 7.5 A
Backupsäkring 2:
10.0 A
UBJXM0M0.book Page 30 Friday, December 25, 2020 2:33 PM

Periodiskt underhåll och justering
6-31
6
3. Slå på huvudströmbrytaren och slå påden elkrets det gäller för att kontrollera
att enheten fungerar.
4. Om säkringen omedelbart går sönder igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
5. När du har bytt säkringen sätter du till- baka batteriskyddet och skruvar fast
bultarna.
6. Sätt diagnoskontakten på plats ge- nom att dra den nedåt.
7. Montera sadelhållaren genom att skruva i bultarna och dra åt dem enligt
angivet åtdragningsmoment.
8. Montera sadeln.
MAU34387
Byta strålkastarlampaDenna modell är utrustad med en strålkas-
tare med halogenlampa. Om strålkastar-
lampan går sönder, byt ut den enligt
följande.VIKTIGT
MCA26690
 Ta inte på glasdelen av strålkastar-
lampan. Det kan påverka ljuset i
lampan och förkorta lampans livs-
längd.
 Torka mycket noga bort smuts, olja
och fingeravtryck från lampan med
en trasa fuktad i alkohol eller thin-
ner.
 Sätt inte i någon glödlampa med
högre effekt än den som rekom-
menderas.
 Sätt inte på någon form av självhäf-
tande film eller klisterlapp på strål-
kastarglaset.
1. Ta bort strålkastarinsatsen genom att
skruva loss bultarna på båda sidor.
2. Koppla loss strålkastarlampans kon- takt och ta sedan bort skyddet över
strålkastarlampan.
Åtdragningsmoment:

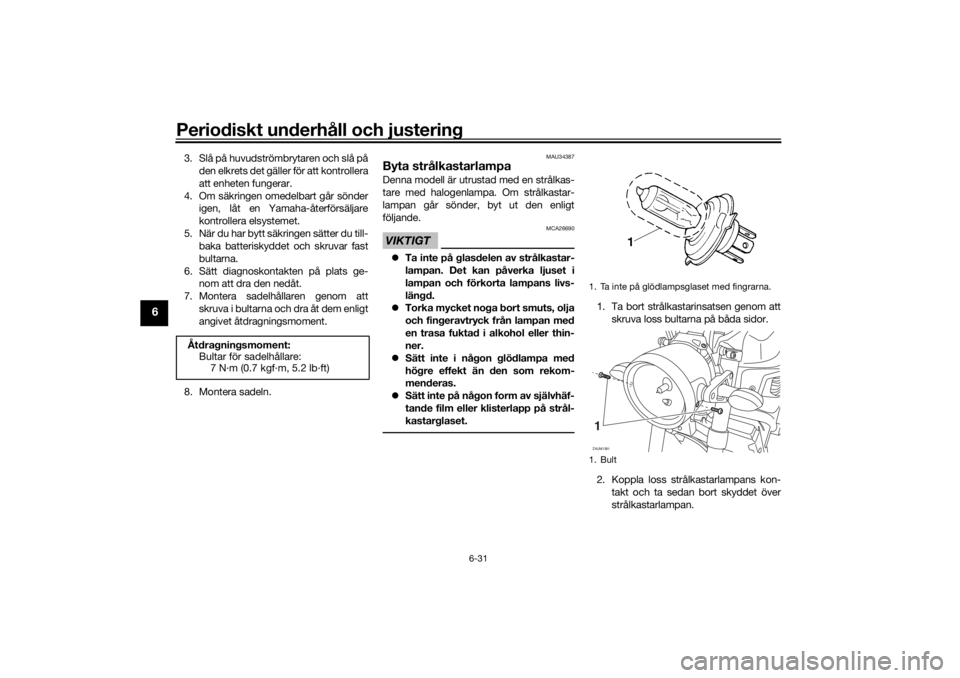

Bultar för sadelhållare:7 N·m (0.7 kgf·m, 5.2 lb·ft)1. Ta inte på glödlampsglaset med fingrarna.
1. BultZAUM13811
UBJXM0M0.book Page 31 Friday, December 25, 2020 2:33 PM

Periodiskt underhåll och justering
6-32
6
3. Haka av strålkastarlampans hållareoch ta bort den trasiga lampan.
4. Sätt i en ny glödlampa och sätt fast den med lamphållaren. 5. Sätt på skyddet över strålkastarlam-
pan och koppla in strålkastarlampans
kontakt.
6. Montera strålkastarinsatsen genom att skruva fast bultarna.
7. Låt en Yamaha-återförsäljare ställa in ljuset vid behov.
MAU45226
Byte av parkeringsljuslampa Om parkeringsljuslampan går sönder, byt
ut den enligt följande.1. Ta bort strålkastaren. (Se sidan 6-31.)
2. Ta bort parkeringsljusets lampsockel
(tillsammans med lampan) genom att
dra ut den.
3. Ta bort den trasiga lampan genom att dra ut den.

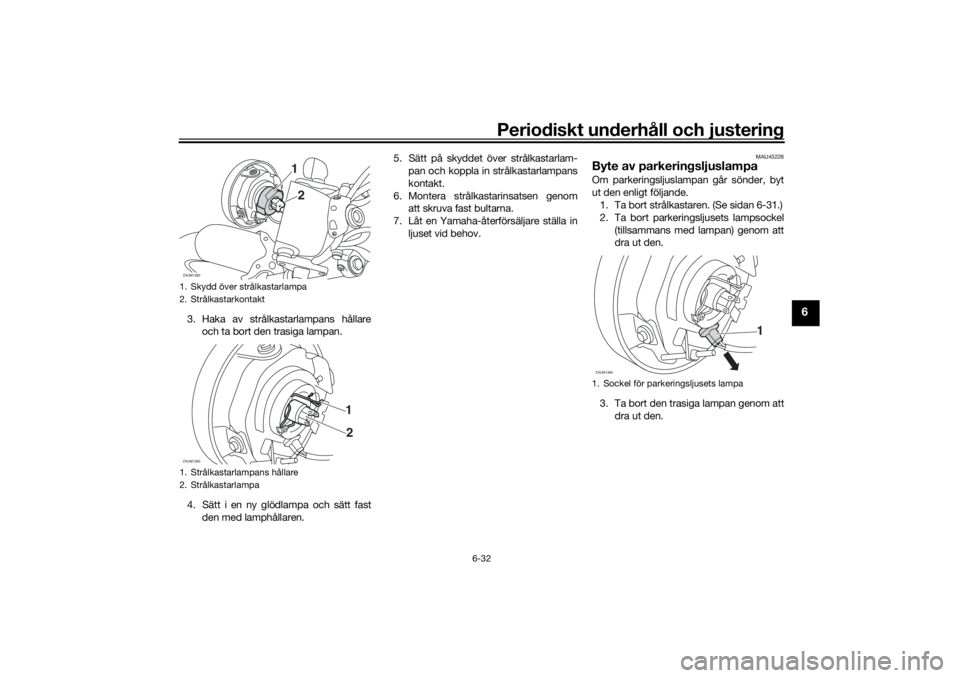

1. Skydd över strålkastarlampa
2. Strålkastarkontakt
1. Strålkastarlampans hållare
2. StrålkastarlampaZAUM1382
21
ZAUM1383
21
1. Sockel för parkeringsljusets lampaZAUM1384
1
UBJXM0M0.book Page 32 Friday, December 25, 2020 2:33 PM

Periodiskt underhåll och justering
6-33
6
4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans medlampan) genom att trycka in den.
6. Montera av strålkastaren.
MAU24182
Bakljus/bromsljusDenna modell är utrustad med ett bak-
ljus/bromsljus av LED-typ.
Om ett bakljus/bromsljus inte fungerar ska
du låta en Yamaha-återförsäljare kontrolle-
ra det.
MAU24205
Byte av blinkerslampa1. Ta bort lampglaset över blinkerslam- pan genom att lossa skruven.
2. Ta bort den trasiga lampan genom att trycka in den och vrida den moturs.
1. Parkeringsljusets lampaZAUM1385
1
1. Blinkersglas
2. Skruv
1. Blinkerslampa
1
2
1
UBJXM0M0.book Page 33 Friday, December 25, 2020 2:33 PM

Periodiskt underhåll och justering
6-34
6
3. Sätt i en ny lampa i sockeln, tryck inden och vrid den medurs tills det tar
stopp.
4. Sätt tillbaks lampglaset och skruva fast skruven. VIKTIGT: Dra inte åt
skruven för hårt eftersom lampgla-
set kan gå sönder.
[MCA11192] MAU24331
NummerskyltsbelysningOm nummerskyltsbelysningen inte tänds,
be en Yamaha-återförsäljare kontrollera el-
kretsen eller byta lampan.
MAU67131
Ställa motorcykelnEftersom denna modell inte har något mitt-
stöd bör du använda depåstöd när du tar
bort ett fram- eller bakhjul eller behöver
göra något annat arbete på motorcykeln
som kräver att den står upprätt.
Kontrollera att motorcykeln står stabilt och
i rätt läge innan du börjar arbeta med den.1. Depåstöd (exempel)
1
UBJXM0M0.book Page 34 Friday, December 25, 2020 2:33 PM

Periodiskt underhåll och justering
6-35
6
MAU25872
FelsökningTrots att alla Yamaha motorcyklar under-
söks noga innan de lämnar fabriken, kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om motorcykeln däremot
har behov av en reparation, bör du lämna
motorcykeln till en Yamaha-återförsäljare,
vars skickliga tekniker har nödvändiga
verktyg, erfarenhet och kunskap att repare-
ra din motorcykel på ett riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan antändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendoms-
skador.UBJXM0M0.book Page 35 Friday, December 25, 2020 2:33 PM

Periodiskt underhåll och justering
6-36
6
MAU86350
Felsökningsschema
Kontrollera bränslenivån i
bränsletanken.1. Bränsle
Det finns tillräckligt med
bränsle.Det finns inget bränsle.
Kontrollera batteriet.
Fyll på
bränsle.
Motorn startar inte.
Kontrollera batteriet.
4. KompressionFörsök att starta motorn. Det finns kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.Låt en Yamaha-återförsäljare kontrollera fordonet.
Skruva loss tändstiften och
kontrollera elektroderna.3. Tändning
Torka av med en torr trasa och ställ in
elektrodavståndet eller byt tändstift.
Låt en Yamaha-återförsäljare kontrollera
fordonet.
Motorn startar inte.
Kontrollera kompressionen.
Kör startmotorn.2. Batteri
Motorn går runt snabbt.
Motorn går runt
långsamt.
Batteriet är ok.
TorrtVått
Försök att starta motorn.
Kontrollera batterikabelns
anslutningar och ladda batteriet
vid behov.
Motorn startar inte.
Kontrollera tändningen.
UBJXM0M0.book Page 36 Friday, December 25, 2020 2:33 PM

Periodiskt underhåll och justering
6-37
6
MAU86420
Motorn överhettas
VARNING
MWAT1041
Lyft aldrig kylvätskelocket när motor och kylare är varma. Skållhet trycksatt vätska och ånga kan spruta ut och medföra
risk för allvarliga skador. Vänta tills motorn har kallnat.
 Placera en tjock trasa, t.ex. en handduk, över kylvätskelocket och vrid sedan långsamt locket moturs för att släppa ut even-
tuellt övertryck. När det pysande ljudet har slutat kan du trycka ner locket och vrida det moturs och sedan lyfta av locket.TIPSOm du inte har tillgång till kylvätska kan du använda vanligt vattenledningsvatten under förutsättning att du byter ut det mot rekommen-
derad kylvätska vid första bästa tillfälle.
Vänta tills motorn
har kallnat.
Kontrollera kylvätskenivån i
behållaren och i kylaren.
Kylvätskenivån är
ok.Kylvätskenivån är låg.
Kontrollera om
kylsystemet läcker.
Låt en Yamaha-återförsäljare
kontrollera och reparera
kylsystemet.Fyll på med kylvätska. (Se TIPS.)
Starta motorn. Om motorn överhettas igen, låt en
Yamaha-återförsäljare kontrollera och reparera kylsystemet.
Det finns ett
läckage.Det finns
inget läckage.
UBJXM0M0.book Page 37 Friday, December 25, 2020 2:33 PM
