YAMAHA XSR 700 XTRIBUTE 2021 Notices Demploi (in French)

PANTONE285C
MTM690D (XSR700)
MTM690D-U (XSR700)
1
2
3
4
5
6
7
8
9
10

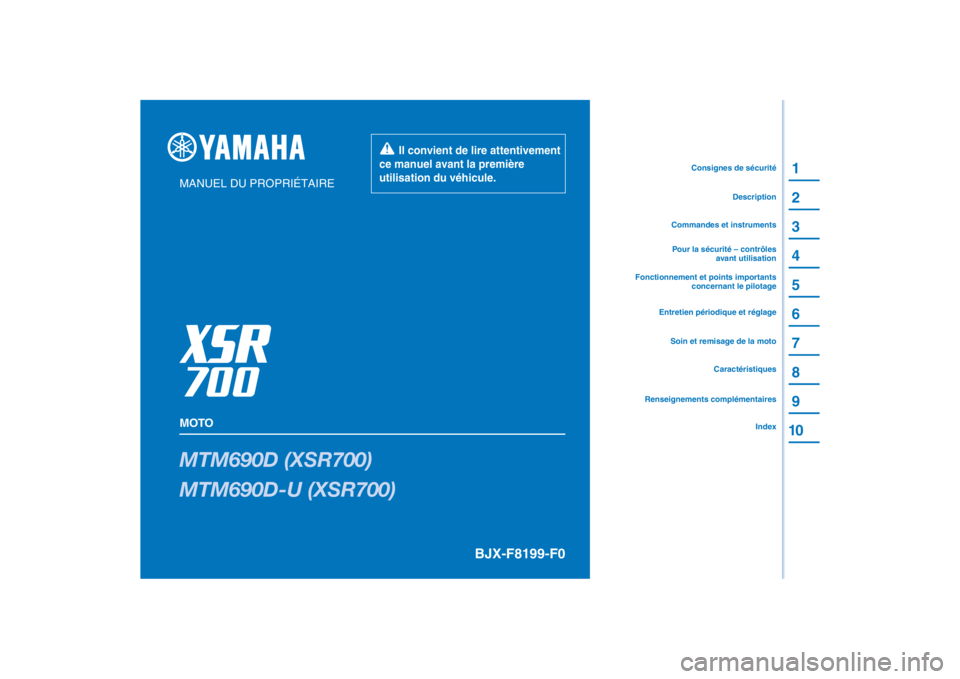

MANUEL DU PROPRIÉTAIRE
MOTO
Il convient de lire attentivement
ce manuel avant la première
utilisation du véhicule.
Renseignements complémentairesIndex
Caractéristiques
Soin et remisage de la moto Commandes et instruments
Description
Consignes de sécurité
Entretien périodique et réglage Pour la sécurité – contrôles
avant utilisation
Fonctionnement et points importants concernant le pilotage
BJX-F8199-F0
[French (F)]

FAU81560
Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel d oit être remis
avec le véhicule en cas de vente de ce dernier.
FAU81571
Déclaration de conformité :
Par la présente, YAMAHA MOTOR ELECTRONICS Co., Ltd d éclare que l’équipement radio du type ANTIDÉMARRAGE,
BJV-00 est conforme à la directive 2014/53/UE.
Le texte complet de la déclaration UE de conformité est disponible à l’adresse Internet suivante :
https://global.yamaha-motor.com/eu_doc/
Bande de fréquences : 134.2 kHz
Énergie radioélectrique maximum : 49.0 [dBμV/m]
Fabricant :
YAMAHA MOTOR ELECTRONICS Co., Ltd 1450-6 Mori, Mori-machi, Shuchi-Gun, Shizuoka, 437-0292 Japon
Importateur :
YAMAHA MOTOR EUROPE N.V. Koolhovenlaan 101, 1119 NC Schiphol-Rijk, 1117 ZN, Schiphol, Pays-BasUBJXF0F0.book Page 1 Friday, December 25, 2020 11:51 AM

Introduction
FAU10103
Bienvenue dans l’univers des deux roues de Yamaha !
Le modèle MTM690D/MTM690D-U est le fruit de la grande expérience de Yamaha dans l’application des technologies de pointe à la
conception et à la fabrication de produits de qualité supérieure, et qui a valu à Yamaha sa réputation dans ce domaine.
Afin de tirer le meilleur parti de toutes les possibilités de la MTM690D/MTM690D-U, lire attentivement ce manuel. Le Manuel du proprié-
taire contient non seulement les instructions relatives à l’utili sation, aux contrôles et à l’entretien de cette moto, mais aus si d’importantes
consignes de sécurité destinées à protéger le pilote et les tiers des accidents.
Ce manuel offre en outre de nombreux conseils qui, s’ils sont bien suivis, permettront de conserver la moto en parfait état de marche. Si
la moindre question se pose, il ne faut pas hésiter à consulter un concessionnaire Yamaha.
L’équipe Yamaha espère que ce véhicule procurera à son utilisateu r un plaisir de conduite et une sécurité maximum kilomètre après ki-
lomètre. Ne pas oublier toutefois que la sécurité doit rester la première priorité de tout bon motocycliste !
Yamaha est sans cesse à la recherche d’améliorations dans la conception et la qualité de ses produits. Par conséquent, bien que ce
manuel contienne les informations les plus récentes disponibles au moment de l’impression, il peut ne pas refléter de petites m odifica-
tions apportées ultérieurement à ce modèle. Au moindre doute concernant le fonctionneme nt ou l’entretien du véhicule, ne pas hésiter à
consulter un concessionnaire Yamaha.
AVERTISSEMENT
FWA10032
Lire attentivement ce manuel dans son intégralité avant d’utiliser la moto.
UBJXF0F0.book Page 1 Friday, December 25, 2020 11:51 AM

Informations importantes concernant le manuel
FAU10134
Les informations particulièrement importante s sont repérées par les notations suivantes :
* Le produit et les caractéristiques peuvent être modifiés sans préavis. Il s’agit
du symbole avertissant d’un danger. Il avertit de dangers de dommages personnels
potentiels. Observer scrupuleusement les messages relatifs à la sécurité figurant à la suite
d e ce symbole afin d’éviter les dangers de blessures ou de mort.
Un AVERTISSEMENT signale un d anger qui, s’il n’est pas évité, peut provoquer la mort ou
d es blessures graves.
Un ATTENTION in dique les précautions particulières à pren dre pour éviter d’en dommager le
véhicule ou d’autres biens.
Un N.B. fournit les renseignements nécessaires à la clarification et la simplification des divers tra-
vaux.
AVERTISSEMENT
ATTENTIONN.B.
UBJXF0F0.book Page 1 Friday, December 25, 2020 11:51 AM

Informations importantes concernant le manuel
FAUM1013
MTM690D/MTM690D-U
MANUEL DU PROPRIÉTAIRE ©2021 par MBK INDUSTRIE
1re é dition, février 2021
To u s droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite de MBK INDUSTRIE
est formellement inter dite.
Imprimé en France
UBJXF0F0.book Page 2 Friday, December 25, 2020 11:51 AM

Table des matièresConsignes de sécurité ..................... 1-1
Description ....................................... 2-1
Vue gauche..................................... 2-1
Vue droite ....................................... 2-2
Commandes et instruments ........... 2-3
Comman des et instruments ........... 3-1
Système immobilisateur ................. 3-1
Contacteur à clé/antivol ................. 3-2
Voyants et témoins d’alerte ............ 3-3
Bloc de compteurs multifonctions.............................. 3-6
Contacteurs à la poignée ............. 3-12
Levier d’embrayage ...................... 3-13
Sélecteur au pied.......................... 3-14
Levier de frein ............................... 3-14
Pédale de frein.............................. 3-14
Système ABS ............................... 3-15
Bouchon du réservoir de
carburant ................................... 3-16
Carburant ..................................... 3-17
Durite de mise à l’air du réservoir de carburant et
durite de trop-plein ................... 3-18
Pot catalytique.............................. 3-19
Selle .............................................. 3-19
Câble accroche-casque ............... 3-20
Réglage du combiné
ressort-amortisseur ................... 3-21 Connecteur pour accessoire à
courant continu.......................... 3-22
Béquille latérale............................. 3-23
Coupe-circuit d’allumage.............. 3-23
Pour la sécurité – contrôles avant
utilisation ........................................... 4-1
Fonctionnement et points
importants concernant le
pilotage .............................................. 5-1
Rodage du moteur .......................... 5-1
Démarrage du moteur ..................... 5-2
Passage de rapports ....................... 5-3
Comment réduire sa consommation de carburant ....... 5-4
Stationnement ................................. 5-4
Entretien pério dique et réglage ...... 6-1
Trousse de réparation ..................... 6-2
Tableaux d’entretien périodique ..... 6-3
Entretiens périodiques du système de contrôle des
gaz d’échappement ..................... 6-3
Tableau des entretiens et graissages périodiques................ 6-5
Contrôle des bougies .................... 6-10
Absorbeur ..................................... 6-11
Huile moteur et cartouche du filtre à huile ........................... 6-11
Pourquoi Yamalube ...................... 6-14 Liquide de refroidissement ........... 6-14
Remplacement de l’élément
du filtre à air et nettoyage
du tube de vidange ................... 6-16
Contrôle de la garde de la
poignée des gaz ........................ 6-16
Jeu de soupape ............................ 6-17
Pneus ............................................ 6-17
Roues coulées .............................. 6-20
Réglage de la garde du levier d’embrayage ............................. 6-20
Contrôle de la garde du levier de frein ...................................... 6-21
Contacteurs de feu stop ............... 6-21
Contrôle des plaquettes
de frein avant et arrière ............. 6-21
Contrôle du niveau du liquide
de frein ...................................... 6-22
Changement du liquide de frein ... 6-23
Tension de la chaîne de transmission ......................... 6-24
Nettoyage et graissage de la chaîne de transmission ............. 6-25
Contrôle et lubrification des câbles ................................. 6-26
Contrôle et lubrification de la
poignée et du câble des gaz ..... 6-26
Contrôle et lubrification de la pédale de frein et du
sélecteur .................................... 6-27UBJXF0F0.book Page 1 Friday, December 25, 2020 11:51 AM

Table des matières
Contrôle et lubrif ication des leviers
de frein et d’embrayage .............6-27
Contrôle et lubrification de la béquille latérale ......................6-28
Lubrification de la suspension
arrière .........................................6-28
Lubrification des pivots du bras oscillant.........................6-29
Contrôle de la fourche ...................6-29
Contrôle de la direction .................6-30
Contrôle des roulements de roue .......................................6-30
Batterie ..........................................6-30
Remplacement des fusibles ..........6-32
Remplacement de l’ampoule de phare .....................................6-34
Remplacement de l’ampoule
de la veilleuse ...........................6-36
Feu arrière/stop .............................6-36
Remplacement d’une ampoule de clignotant ..............................6-37
Éclairage de la plaque d’immatriculation .......................6-37
Calage de la moto .........................6-38
Diagnostic de pannes....................6-38
Tableau de recherche des pannes ................................6-39
Soin et remisage de la moto ............7-1
Remarque concernant les pièces de couleur mate ...............7-1 Entretien.......................................... 7-1
Remisage ........................................ 7-4
Caractéristiques ............................... 8-1
Renseignements
complémentaires ............................. 9-1
Numéros d’identification................. 9-1
Connecteur de diagnostic .............. 9-2
Enregistrement des données du véhicule .................................. 9-2
In dex ................................................ 10-1
UBJXF0F0.book Page 2 Friday, December 25, 2020 11:51 AM

1-1
1
Consignes de sécurité
FAU1028C
Être un propriétaire responsable
L’utilisation adéquate et en toute sécurité
de la moto incombe à son propriétaire.
Les motos sont des véhicules monovoies.
Leur sécurité dépend de techniques de
conduite adéquates et des capacités du
conducteur. Tout conducteur doit prendre
connaissance des exigences suivantes
avant de démarrer.
Le pilote doit :
 S’informer correctement auprès d’une
source compétente sur tous les as-
pects de l’utilisation d’une moto.
 Observer les avertissements et procé-
der aux entretiens préconisés dans ce
Manuel du propriétaire.
 Suivre des cours afin d’apprendre à
maîtriser les techniques de conduite
sûres et correctes.
 Faire réviser le véhicule par un méca-
nicien compétent aux intervalles indi-
qués dans ce Manuel du propriétaire
ou lorsque l’état de la mécanique
l’exige.
 Ne jamais conduire une moto avant
d’avoir maîtrisé les techniques néces-
saires. Il est recommandé de suivre
des cours de pilotage. Les débutants
doivent être formés par un moniteur certifié. Contacter un concessionnaire
moto agréé pour vous informer des
cours de pilotage les plus proches de
chez vous.
Con duite en toute sécurité
Effectuer les contrôles avant utilisation à
chaque départ afin de s’assurer que le vé-
hicule peut être conduit en toute sécurité.
L’omission du contrôle ou de l’entretien
corrects du véhicule augmente les risques
d’accident ou d’endommagement. Se re-
porter à la liste des contrôles avant utilisa-
tion à la page 4-1.  Cette moto est conçue pour le trans-
port du pilote et d’un passager.
 La plupart des accidents de circula-
tion entre voitures et motos sont dus
au fait que les automobilistes ne
voient pas les motos. De nombreux
accidents sont causés par un auto-
mobiliste n’ayant pas vu la moto. Se
faire bien voir semble donc permettre
de réduire les risques de ce genre
d’accident.
Dès lors :
• Porter une combinaison de couleur
vive. • Être particulièrement prudent à
l’approche des carrefours, car c’est
aux carrefours que la plupart des
accidents de deux-roues se pro-
duisent.
• Rouler dans le champ de visibilité des automobilistes. Éviter de rouler
dans leur angle mort.
• Ne jamais entretenir une moto sans connaissances préalables. Contac-
ter un concessionnaire moto agréé
pour vous informer de la procédure
d’entretien de base d’une moto.
Certains entretiens ne peuvent être
effectués que par du personnel
qualifié.
 De nombreux accidents sont dus au
manque d’expérience du pilote. Ce
sont, en effet, les motocyclistes qui
n’ont pas un permis pour véhicules à
deux roues valide qui ont le plus d’ac-
cidents.
• Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
sa moto qu’à des pilotes expéri-
mentés.
• Connaître ses limites et ne pas se surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute
confiance.UBJXF0F0.book Page 1 Friday, December 25, 2020 11:51 AM

Consignes de sécurité
1-2
1
• S’exercer à des endroits où il n’y a
pas de trafic tant que l’on ne s’est
pas complètement familiarisé avec
la moto et ses commandes.
 De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de moto. Une erreur typique
consiste à prendre un virage trop large
en raison d’une vitesse excessive ou
un virage trop court (véhicule pas as-
sez incliné pour la vitesse).
• Toujours respecter les limites de vi- tesse et ne jamais rouler plus vite
que ne le permet l’état de la route et
le trafic.
• Toujours signaler clairement son in- tention de tourner ou de changer de
bande de circulation. Rouler dans le
champ de visibilité des automobi-
listes.
 La posture du pilote et celle du passa-
ger est importante pour le contrôle
correct du véhicule.
• Le pilote doit garder les deux mains sur le guidon et les deux pieds sur
les repose-pieds afin de conserver
le contrôle de la moto.
• Le passager doit toujours se tenir des deux mains, soit au pilote, soit
à la poignée du passager ou à la
poignée de manutention, si le mo- dèle en est pourvu, et garder les
deux pieds sur les repose-pieds du
passager. Ne jamais prendre en
charge un passager qui ne puisse
placer fermement ses deux pieds
sur les repose-pieds.
 Ne jamais conduire après avoir ab-
sorbé de l’alcool, certains médica-
ments ou des drogues.
 Cette moto a été conçue pour être uti-
lisée sur route uniquement. Ce n’est
pas un véhicule tout-terrain.
Équipement
La plupart des accidents mortels en moto
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de li-
miter les blessures à la tête.  Toujours porter un casque homolo-
gué.
 Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas
protégés, le vent risque de troubler la
vue et de retarder la détection des
obstacles.
 Porter des bottes, une veste, un pan-
talon et des gants solides pour se pro-
téger des éraflures en cas de chute.
 Ne jamais porter des vêtements
lâches, car ceux-ci pourraient s’ac-
crocher aux leviers de commande, aux repose-pieds ou même aux
roues, ce qui risque d’être la cause
d’un accident.
 Toujours porter des vêtements de
protection qui couvrent les jambes,
les chevilles et les pieds. Le moteur et
le système d’échappement sont brû-
lants pendant ou après la conduite, et
peuvent, dès lors, provoquer des brû-
lures.
 Les consignes ci-dessus s’adressent
également au passager.
Éviter un empoisonnement au mo-
noxy de de carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un
gaz mortel. L’inhalation de monoxyde de
carbone peut provoquer céphalées, étour-
dissements, somnolence, nausées, confu-
sion mentale, et finalement la mort.
Le monoxyde de carbone est un gaz inco-
lore, inodore et insipide qui peut être pré-
sent même lorsque l’on ne sent ou ne voit
aucun gaz d’échappement. Des niveaux
mortels de monoxyde de carbone peuvent
s’accumuler rapidement et peuvent suffo-
quer rapidement une victime et l’empêcher
de se sauver. De plus, des niveaux mortels
de monoxyde de carbone peuvent persis-
ter pendant des heures, voire des jours
UBJXF0F0.book Page 2 Friday, December 25, 2020 11:51 AM

Consignes de sécurité
1-3
1
dans des endroits peu ou pas ventilés. Si
l’on ressent tout symptôme d’empoisonne-
ment au monoxyde de carbone, il convient
de quitter immédiatement l’endroit, de
prendre l’air et de CONSULTER UN MÉDE-
CIN.
 Ne pas faire tourner un moteur à l’inté-
rieur d’un bâtiment. Même si l’on tente
de faire évacuer les gaz d’échappe-
ment à l’aide de ventilateurs ou en ou-
vrant portes et fenêtres, le monoxyde
de carbone peut atteindre rapidement
des concentrations dangereuses.
 Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les
granges, garages ou abris d’auto.
 Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouver-
tures comme portes ou fenêtres.
Charge
L’ajout d’accessoires ou de bagages peut
réduire la stabilité et la maniabilité de la
moto si la répartition du poids est modifiée.
Afin d’éviter tout risque d’accident, monter
accessoires et bagages avec beaucoup de
soin. Redoubler de prudence lors de la
conduite d’une moto chargée d’acces- soires ou de bagages. Voici quelques di-
rectives à suivre concernant les acces-
soires et le chargement de cette moto :
S’assurer que le poids total du pilote, du
passager, des bagages et des accessoires
ne dépasse pas la charge maximum.
La
con duite d’un véhicule surchargé peut
être la cause d’un acci dent.
Même lorsque cette limite de poids n’est
pas dépassée, garder les points suivants à
l’esprit :  Les bagages et les accessoires
doivent être fixés aussi bas et près de
la moto que possible. Attacher soi-
gneusement les bagages les plus
lourds près du centre de la moto et ré-
partir le poids également de chaque
côté afin de ne pas la déséquilibrer.
 Un déplacement soudain du charge-
ment peut créer un déséquilibre. S’as-
surer que les accessoires et les ba-
gages sont correctement attachés avant de prendre la route. Contrôler
fréquemment les fixations des acces-
soires et des bagages.
• Régler correctement la suspension (pour les modèles à suspension ré-
glable) en fonction de la charge et
contrôler l’état et la pression de
gonflage des pneus.
• Ne jamais placer des objets lourds ou volumineux sur le guidon, la
fourche ou le garde-boue avant.
Ces objets (ex. : sac de couchage,
sac à dos ou tente) peuvent désta-
biliser la direction et rendre le ma-
niement plus difficile.
 Ce véhicule n’est pas conçu pour ti-
rer une remorque ni pour être ac-
couplé à un si de-car.
Accessoires Yamaha d’origine
Le choix d’accessoires pour son véhicule
est une décision importante. Des acces-
soires Yamaha d’origine, disponibles uni-
quement chez les concessionnaires
Yamaha, ont été conçus, testés et approu- vés par Yamaha pour l’utilisation sur ce vé-
hicule.
De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et
accessoires, ou mettent à disposition
d’autres modifications pour les véhicules
Charge maximale:
166 kg (366 lb)UBJXF0F0.book Page 3 Friday, December 25, 2020 11:51 AM
