YAMAHA XSR 700 XTRIBUTE 2021 Instructieboekje (in Dutch)

Veilighei dsinformatie
1-4
1
In de han del verkrij gbare on der delen,
accessoires en aanpassin gssets
Hoewel er producten verkrijgbaar zijn die
qua ontwerp en kwaliteit sterk lijken op ori-
ginele Yamaha accessoires, dient u te be-
seffen dat sommige in de handel
verkrijgbare accessoires of aanpassings-
sets niet geschikt zijn vanwege mogelijke
veiligheidsrisico’s voor uzelf of anderen.
Het monteren van in de handel verkrijgbare
producten of het verrichten van aanpassin-
gen die de ontwerp- of bedieningskenmer-
ken van uw machine wijzigen kan het risico
op ernstig letsel of overlijden van uzelf of
anderen vergroten. U bent verantwoordelijk
voor letsel dat voortvloeit uit wijzigingen
aan de machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.  Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire
zorgvuldig alvorens het te gebruiken
om te waarborgen dat het de grond-
speling of de hellinghoek op geen en-
kele manier vermindert, de veerweg, de stuuruitslag of de bediening niet
beperkt en geen lampen of reflectors
afdekt.
• Accessoires die aan of nabij het stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit
veroorzaken door een foutieve ge-
wichtsverdeling of door aerodyna-
mische effecten. Accessoires aan
het stuur of nabij de voorvork moe-
ten zo licht mogelijk zijn en tot een
minimum worden beperkt.
• Omvangrijke accessoires kunnen door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires
kunnen ook instabiliteit veroorza-
ken terwijl u grote voertuigen in-
haalt of door deze wordt ingehaald.
• Sommige accessoires dwingen de bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden. 
Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de han del verkrij gbare ban den en vel-
g en
De banden en velgen die bij uw motorfiets
werden geleverd, zijn ontworpen om de
mogelijkheden van de motorfiets te onder-
steunen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 6-16
voor de bandenspecificaties en informatie
over het onderhouden en vervangen van
uw banden.
De motorfiets vervoeren
Volg de onderstaande instructies als u de
motorfiets in een ander voertuig wilt ver-
voeren.
 Verwijder alle loszittende voorwerpen
van de motorfiets.
 Controleer of de brandstofkraan (in-
dien aanwezig) in de uitstand staat en
er geen brandstoflekkage is.
UBJXD0D0.book Page 4 Friday, December 25, 2020 2:09 PM

Veiligheidsinformatie
1-5
1
 Schakel een versnelling in (bij model-
len met een handgeschakelde ver-
snellingsbak).
 Zet de motorfiets vast met spanban-
den of andere geschikte banden aan
stevige delen van de motorfiets, zoals
het frame of de bovenste voorvork-
klem (en niet aan, bijvoorbeeld, het
stuur, de richtingaanwijzers of onder-
delen die kunnen afbreken). Kies de
plaats voor de spanbanden zorgvuldig
om te voorkomen dat deze tijdens het
transport schuurplekken op de lak
veroorzaken.
 Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de motorfiets tijdens het trans-
port niet overmatig kan stuiteren.
UBJXD0D0.book Page 5 Friday, December 25, 2020 2:09 PM

Beschrijving
2-1
2
DAU10411

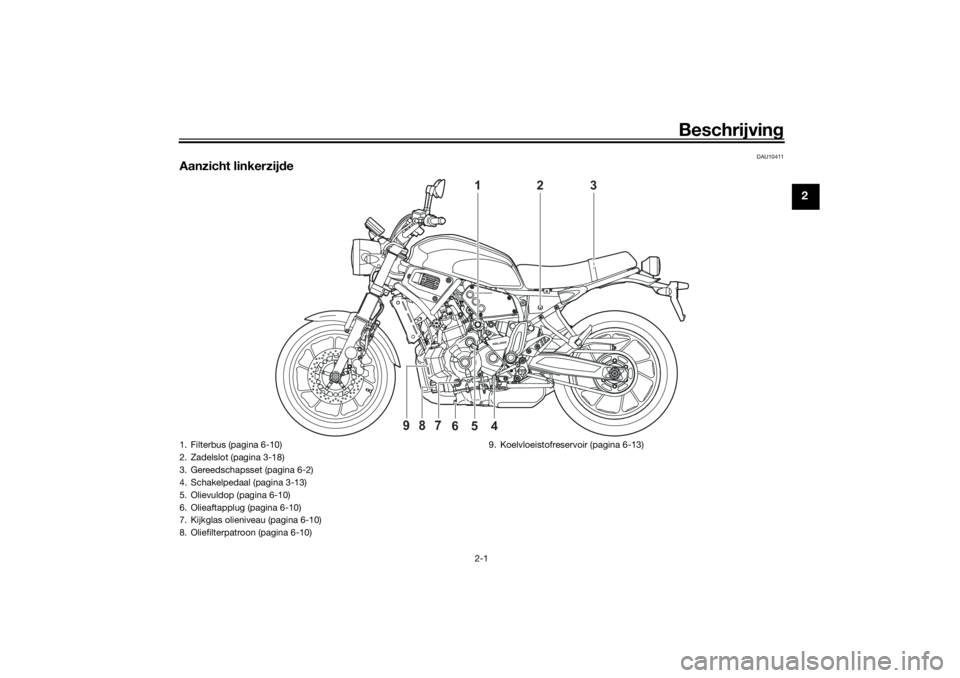

Aanzicht linkerzij de
2
1
3
4
6
5
9
8
7
1. Filterbus (pagina 6-10)
2. Zadelslot (pagina 3-18)
3. Gereedschapsset (pagina 6-2)
4. Schakelpedaal (pagina 3-13)
5. Olievuldop (pagina 6-10)
6. Olieaftapplug (pagina 6-10)
7. Kijkglas olieniveau (pagina 6-10)
8. Oliefilterpatroon (pagina 6-10) 9. Koelvloeistofreservoir (pagina 6-13)
UBJXD0D0.book Page 1 Friday, December 25, 2020 2:09 PM

Beschrijving
2-2
2
DAU10421

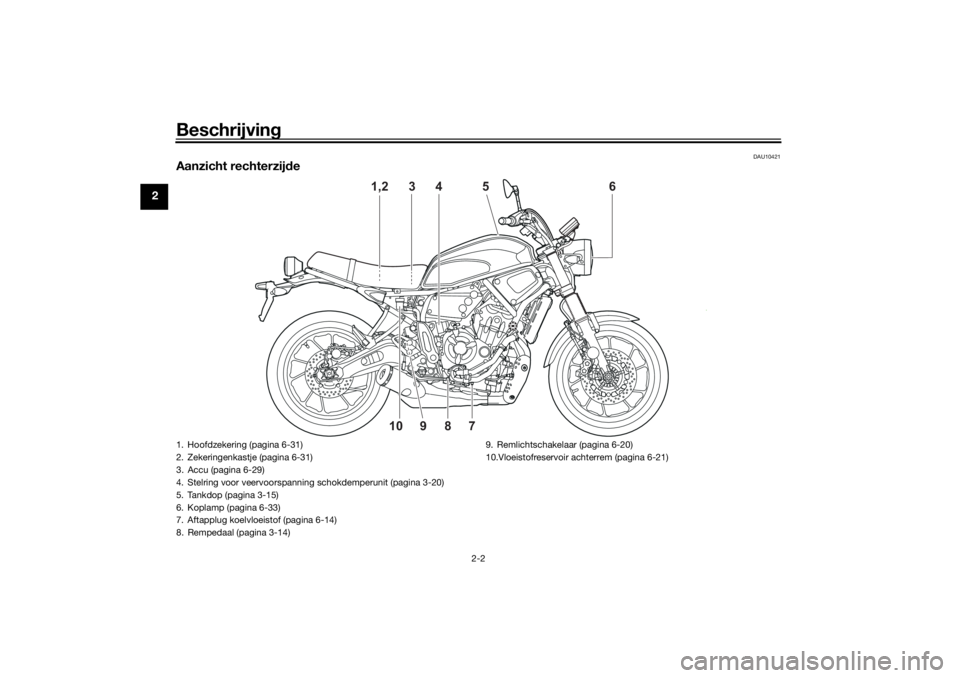

Aanzicht rechterzijde
4
6
5
3
1,2
8
7
9
10
1. Hoofdzekering (pagina 6-31)
2. Zekeringenkastje (pagina 6-31)
3. Accu (pagina 6-29)
4. Stelring voor veervoorspanni ng schokdemperunit (pagina 3-20)
5. Tankdop (pagina 3-15)
6. Koplamp (pagina 6-33)
7. Aftapplug koelvloeistof (pagina 6-14)
8. Rempedaal (pagina 3-14) 9. Remlichtschakelaar (pagina 6-20)
10.Vloeistofreservoir achterrem (pagina 6-21)UBJXD0D0.book Page 2 Friday, December 25, 2020 2:09 PM

Beschrijving
2-3
2
DAU10431

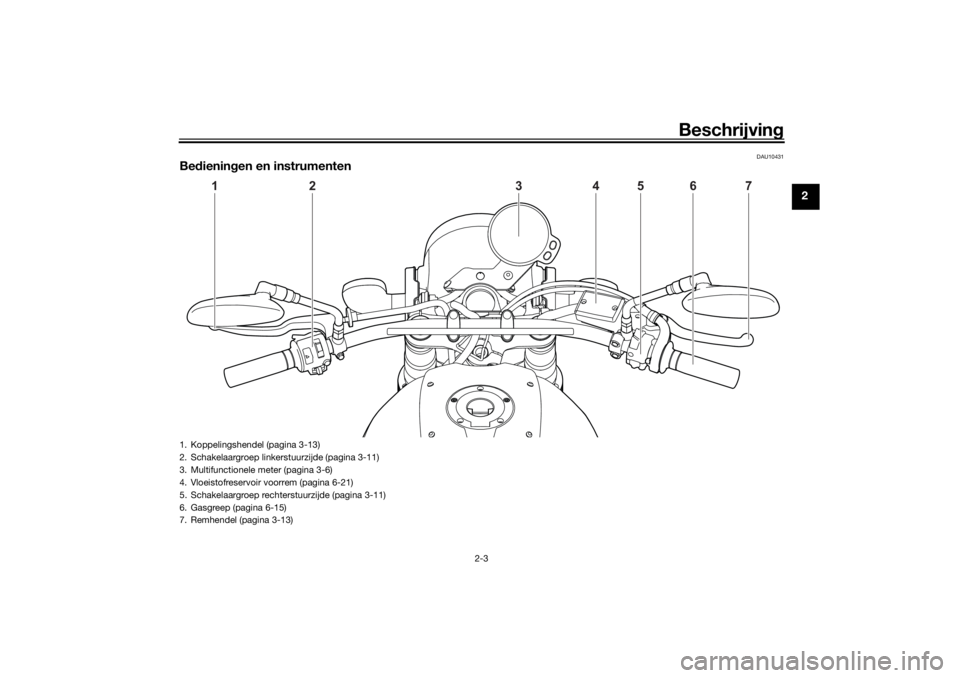

Bedienin gen en instrumenten
1
2
4
3
5
6
7
1. Koppelingshendel (pagina 3-13)
2. Schakelaargroep linkerstuurzijde (pagina 3-11)
3. Multifunctionele meter (pagina 3-6)
4. Vloeistofreservoir voorrem (pagina 6-21)
5. Schakelaargroep rechterstuurzijde (pagina 3-11)
6. Gasgreep (pagina 6-15)
7. Remhendel (pagina 3-13)
UBJXD0D0.book Page 3 Friday, December 25, 2020 2:09 PM

Functies van instrumenten en bed ienin gselementen
3-1
3
DAU1097B
Start blokkeersysteemDit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
 een codeersleutel
 twee standaardsleutels
 een transponder (in elke sleutel)
 een startblokkeereenheid (op het
voertuig)
 een ECU (op het voertuig)
 een controlelampje voor het systeem
(pagina 3-5) Over
de sleutels
De codeersleutel wordt gebruikt om de
standaardsleutels te coderen. Bewaar de
codeersleutel op een veilige plaats. Ge-
bruik een standaardsleutel voor uw dage-
lijkse ritten.
Ga als een sleutel opnieuw moet worden
gecodeerd of vervangen met de codeer-
sleutel en resterende standaardsleutels
naar een Yamaha dealer om de codering te
laten uitvoeren.
OPMERKING Bewaar de standaardsleutels en de
sleutels van andere startblokkeersy-
stemen altijd op een andere plek dan
de codeersleutel.
 Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kunnen
ze signaalstoring veroorzaken.LET OP
DCA11823
ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT CON-
TACT OP MET UW DEALER ALS U HEM
VERLOREN HEBT! Als u de co deersleu-
tel bent verloren, kan de machine no g
wor den gestart met de bestaan de stan-
d aar dsleutels. Het is echter niet meer
mo gelijk om een nieuwe stan daar dsleu- tel te re
gistreren. Als alle sleutels zijn
verloren of beschad igd, moet het volle-
d ig e start blokkeersysteem wor den ver-
van gen. Ga d aarom zor gvul dig met d e
sleutels om.
 Dompel ze niet on der in water.
 Stel ze niet bloot aan ho ge tempe-
raturen.
 Plaats ze niet in de buurt van ma g-
neten.
 Plaats ze niet in de buurt van appa-
raten die elektrische si gnalen uit-
zen den.
 G
a er niet ruw mee om.
Pro beer ze niet te slijpen of te wijzi-
g en.
 Pro beer ze niet uit elkaar te halen.
 Han g nooit twee sleutels van een
start blokkeersysteem aan dezelf de
sleutelrin g.

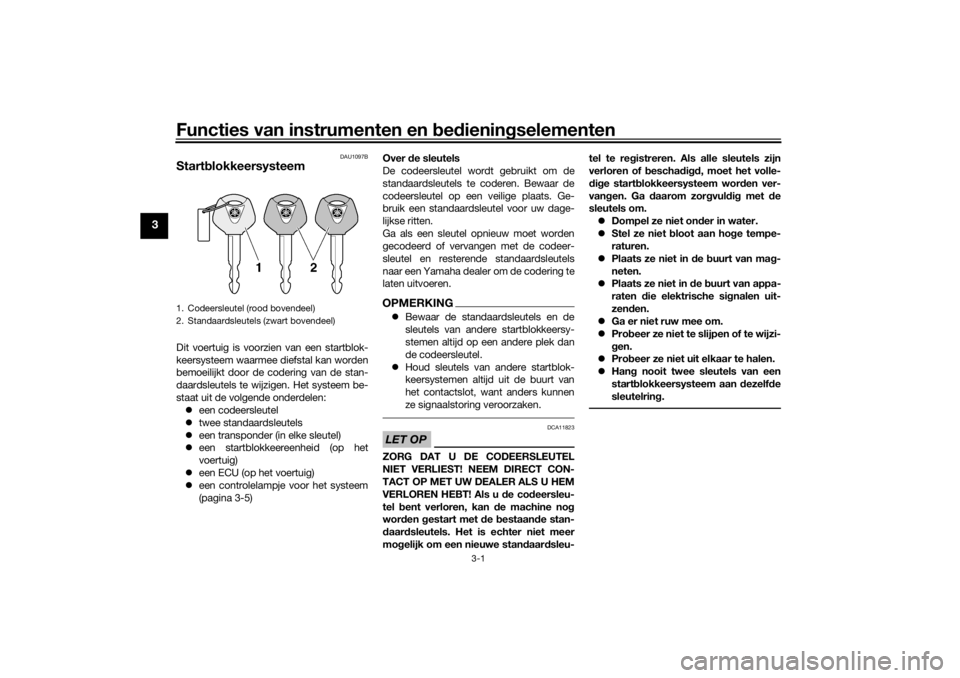

1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)UBJXD0D0.book Page 1 Friday, December 25, 2020 2:09 PM

Functies van instrumenten en bed ienin gselementen
3-2
3
DAU10474

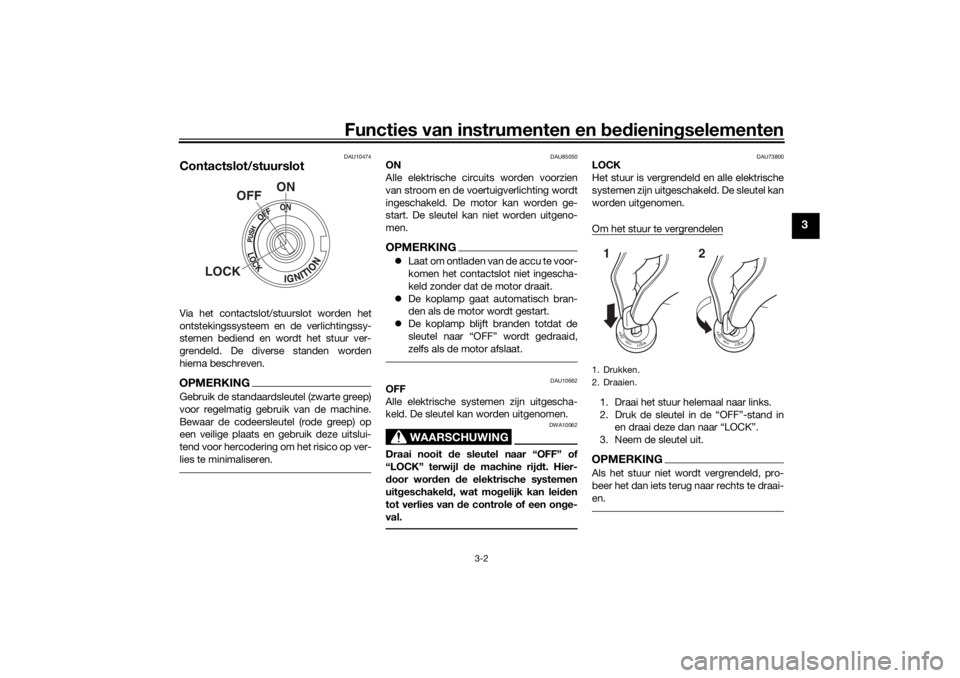

Contactslot/stuurslotVia het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtingssy-
stemen bediend en wordt het stuur ver-
grendeld. De diverse standen worden
hierna beschreven.OPMERKINGGebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-
lies te minimaliseren.
DAU85050
ON
Alle elektrische circuits worden voorzien
van stroom en de voertuigverlichting wordt
ingeschakeld. De motor kan worden ge-
start. De sleutel kan niet worden uitgeno-
men.OPMERKING Laat om ontladen van de accu te voor-
komen het contactslot niet ingescha-
keld zonder dat de motor draait.
 De koplamp gaat automatisch bran-
den als de motor wordt gestart.
 De koplamp blijft branden totdat de
sleutel naar “OFF” wordt gedraaid,
zelfs als de motor afslaat.
DAU10662
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10062
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rij dt. Hier-
d oor wor den de elektrische systemen
uit geschakel d, wat mo gelijk kan lei den
tot verlies van d e controle of een on ge-
val.
DAU73800
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en draai deze dan naar “LOCK”.
3. Neem de sleutel uit.OPMERKINGAls het stuur niet wordt vergrendeld, pro-
beer het dan iets terug naar rechts te draai-
en.
ON
OFF
LOCK
1. Drukken.
2. Draaien.12
UBJXD0D0.book Page 2 Friday, December 25, 2020 2:09 PM

Functies van instrumenten en bed ienin gselementen
3-3
3
Om het stuur te ontgrendelenDruk de sleutel in en draai deze naar “OFF”.
DAU4939P
Controlelampjes en waarschu-
win gslampjes
DAU11033
Controlelampjes richtin gaanwijzers
“” en“”
Elk controlelampje ga at knipperen wanneer
de bijbehorende richtingaanwijzer knippert.
DAU11061
Vrijstan dcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11081
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU59963
Waarschuwin gslampje olie druk “ ”
Dit waarschuwingslampje gaat branden als
de motoroliedruk laag is.OPMERKINGAls de machine wordt ingeschakeld moet
dit lampje gaan branden, kort uitgaan, en
dan blijven branden totdat de motor is ge-
start. Laat als dit niet het geval is de machi-
ne nakijken door een Yamaha dealer.LET OP
DCA21211
Als het waarschuwin gslampje gaat
b ran den terwijl d e motor draait, stop dan
d e motor en controleer het olieniveau.
Vul als het olieniveau laa g is vol doen de
olie van het aan bevolen type bij. Als het
waarschuwin gslampje na het b ijvullen
1. Drukken.
2. Draaien.12
1. ABS-waarschuwingslampje
2. Storingsindicatielampje “ ”
3. Waarschuwingslampje koelvloeistoftempe-
ratuur “ ”
4. Waarschuwingslampje oliedruk “ ”
5. Controlelampje linker richtingaanwijzers “”
6. Vrijstandcontrolelampje “ ”
7. Controlelampje grootlicht “ ”
8. Controlelampje rechter richtingaanwijzers “”
9. Controlelampje startblokkering “ ”ZAUM1327
1 2
3
4
5
6
7
8
9
UBJXD0D0.book Page 3 Friday, December 25, 2020 2:09 PM

Functies van instrumenten en bed ienin gselementen
3-4
3
van olie blijft bran den, stop d an de motor
en laat d e machine nakijken door een
Yamaha dealer.
DAU11449
Waarschuwin gslampje koelvloeistof-
temperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de
tijd om af te koelen. (Zie pagina 6-39.)
Bij machines met een of meer radiatorkoel-
vinnen schakelt de radiatorkoelvin automa-
tisch in of uit op basis van de
koelvloeistoftemperatuur.OPMERKINGAls de machine wordt ingeschakeld, gaat
dit lampje enkele seconden branden en
gaat het vervolgens weer uit. Als het lampje
niet gaat branden of blijft branden, vraag
dan uw Yamaha dealer om de machine te
controleren. LET OP
DCA10022
Laat de motor niet draaien terwijl deze
oververhit is.
DAU88331
Storin gsin dicatielampje (MIL) “ ”
Dit lampje gaat branden of knipperen als er
een storing wordt gedetecteerd in de motor
of een regelsysteem van de machine. Vraag
in dat geval een Yamaha dealer het boord-
diagnosesysteem te controleren. Het elek-
trische circuit van het
waarschuwingslampje kan worden gecon-
troleerd door de machinevoeding in te
schakelen. Het lampje moet enkele secon-
den oplichten en dan uitgaan. Als het lamp-
je niet gaat branden wanneer de
machinevoeding wordt ingeschakeld of
blijft branden, vraag dan uw Yamaha dealer
om de machine na te kijken.LET OP
DCA26820
Verlaa g als het MIL beg int te knipperen
het motortoerental om scha de aan het
uitlaatsysteem te voorkomen.OPMERKINGDe motor wordt bewaakt door het boorddi-
agnosesysteem, dat ook achteruitgang en
storingen in het uitstootcontrolesysteem
detecteert. Daardoor kan het MIL ook gaan
branden of knipperen als gevolg van aan-
passingen, gebrek aan onderhoud of over- matig/onjuist gebruik van de motorfiets.
Neem om dit te voorkomen het volgende in
acht.
 Probeer niet om de software of de
motorregeleenheid aan te passen.
 Monteer geen elektrische accessoires
die de motorregeling beïnvloeden.
 Gebruik geen aftermarket-accessoi-
res of -onderdelen zoals veringen,
bougies, verstuivers, uitlaatsystemen
etc.
 Wijk niet af van de aandrijflijnspecifi-
caties (ketting, tandwielen, wielen,
banden etc.).
 Breng geen wijzigingen aan in de O2-
sensor, het luchtinlaatsysteem of on-
derdelen van het uitlaatsysteem (kata-
lysatoren of EXUP etc.), en verwijder
deze niet.
 Onderhoud de aandrijfketting goed.
 Zorg dat de banden op de juiste span-
ning blijven.
 Zorg dat de rempedaalhoogte correct
afgesteld blijft om slepen van de ach-
terrem te voorkomen.
 Vermijd extreem gebruik van de ma-
chine. Bijvoorbeeld herhaaldelijk of
overmatig openen en sluiten van de
UBJXD0D0.book Page 4 Friday, December 25, 2020 2:09 PM

Functies van instrumenten en bed ienin gselementen
3-5
3
gasgreep, racen, burnouts, wheelies,
langdurig gebruik met half geopende
gasgreep etc.
DAU69895
ABS-waarschuwin gslampje “ ”
Dit waarschuwingslampje gaat branden als
de machine wordt ingeschakeld, en gaat uit
als u begint te rijden. Als het waarschu-
wingslampje tijdens het rijden gaat bran-
den, werkt het ABS-systeem mogelijk niet
goed.
WAARSCHUWING
DWA16043
Als het ABS-waarschuwin gslampje niet
uit gaat als u een snelhei d van 10 km/h
(6 mi/h) he bt bereikt of als het waar-
schuwin gslampje tij dens het rij den gaat
b ran den:
 Rijd extra voorzichtig om te voorko-
men dat de wielen b lokkeren bij een
noo dstop.
 Laat de machine zo snel mo gelijk
controleren door een Yamaha dea-
ler.
DAUM3622
Controlelampje start blokkerin g“”
Als de machine wordt uitgeschakeld gaat
het controlelampje na 30 seconden continu
knipperen om aan te geven dat het start- blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
OPMERKINGAls de machine wordt ingeschakeld gaat
het lampje enkele seconden branden, om
vervolgens weer uit te gaan. Laat als dit niet
het geval is de machine nakijken door een
Yamaha dealer.Pro blemen oplossen
Als een probleem is gedetecteerd in het
startblokkeersysteem, knippert het lampje
in een patroon. Als het controlelampje
startblokkering knippert in het patroon
5 keer langzaam gevolgd door 2 keer snel,
betreft dit mogelijk een storing in het trans-
pondersignaal. Als deze fout zich voordoet,
probeer dan het volgende.
1. Houd andere startblokkeersleutels uit de buurt van het contactslot. Andere
startblokkeersleutels kunnen signaal-
storing veroorzaken, waardoor de mo-
tor weigert te starten.
2. Start de motor met behulp van de co- deersleutel.
3. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels. 4. Als de motor niet kan worden gestart
met een of meer standaardsleutels,
breng de machine en alle sleutels dan
naar een Yamaha dealer om de stan-
daardsleutels opnieuw te laten code-
ren.
ABS
UBJXD0D0.book Page 5 Friday, December 25, 2020 2:09 PM
