YAMAHA XSR 700 XTRIBUTE 2021 Instructieboekje (in Dutch)

Periodiek on derhoud en afstelling
6-16
6
DAU64412
BandenBanden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen
door de voorgeschreven banden.
Ban denspannin g
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rij den met deze machine met een on-
juiste ban denspannin g kan lei den tot
verlies van de controle met mo gelijk ern-
sti g letsel of overlij den tot gevol g.
 De ban dspanning moet wor den ge-
controleer d en af gestel d terwijl de
b an den kou d zijn (wanneer de tem-
peratuur van de ban den gelijk is aan
d e omg evingstemperatuur).
 De ban dspannin g moet wor den
aan gepast aan de rijsnelhei d en het
totale gewicht van rij der, passa gier,
b ag ag e en accessoires dat
voor dit
mo del is vast gestel d.
WAARSCHUWING
DWA10512
Belaa d uw machine nooit te zwaar. Rij-
d en met een te zwaar belaste machine
kan lei den tot een on geval.
Inspectie van ban den
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op
het midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de
band scheurtjes vertoont, moet de band
onmiddellijk door een Yamaha dealer wor-
den vervangen.
Ban
denspannin g b ij kou de ban den:
1 persoon:
Voor: 225 kPa (2.25 kgf/cm2, 33 psi)
Achter:
250 kPa (2.50 kgf/cm2, 36 psi)
2 personen: Voor:
225 kPa (2.25 kgf/cm2, 33 psi)
Achter: 250 kPa (2.50 kgf/cm2, 36 psi)
Maximale belastin g:
Voer t ui g: 166 kg (366 lb)
De maximale belasting van het
voertuig is het gecombineerde ge-
wicht van de bestuurder, de passa-
gier, de bagage en eventuele

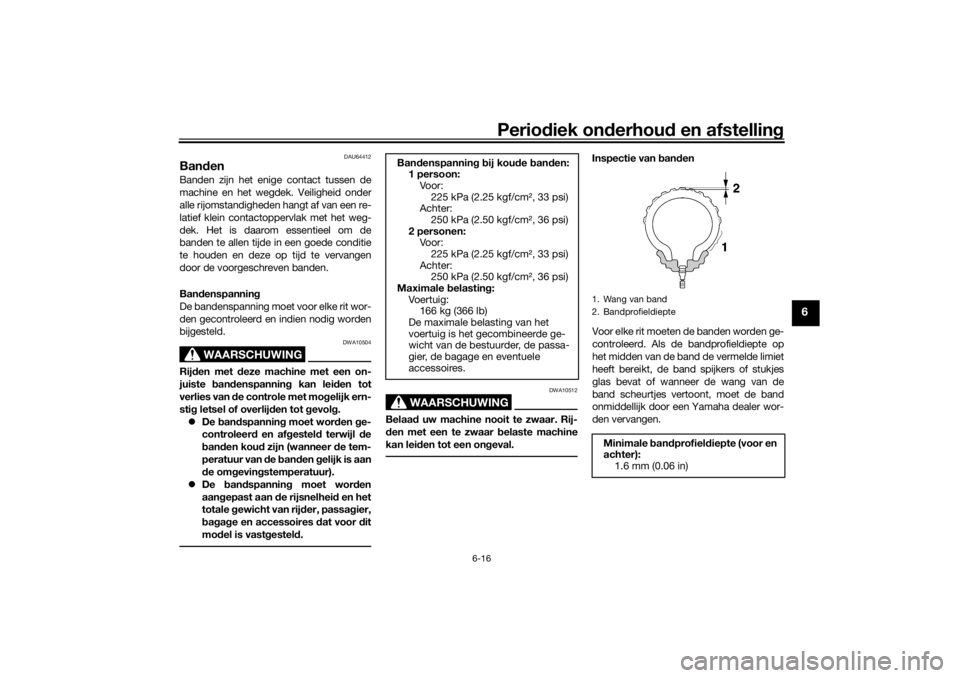

accessoires.1. Wang van band
2. Bandprofieldiepte
Minimale ban dprofiel diepte (voor en
achter):
1.6 mm (0.06 in)
UBJXD0D0.book Page 16 Friday, December 25, 2020 2:09 PM

Periodiek on derhou d en afstelling
6-17
6
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472
 Laat sterk versleten ban den door
een Yamaha d ealer vervangen. Rij-
d en op een machine met versleten
b an den is niet alleen ver boden,
maar dit heeft ook een averechts
effect op d e rijstabiliteit, waar door
u de macht over het stuur zou kun-
nen verliezen.
 De vervan gin g van on der delen van
wielen en remmen, inclusief b an-
d en, dient te wor den over gelaten
aan een Yamaha dealer, die over d e
no dig e vakkun dig e kennis en erva-
rin g b eschikt om dit te d oen.
 Rijd niet te snel d irect na het ver-
wisselen van een ban d. Het b and-
oppervlak dient eerst te zijn
in ger
e den voor dat het zijn optimale
ei genschappen verkrij gt.
Ban deninformatie
Dit model is uitgerust met tubeless banden
en bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10902
 Monteer altij d voor- en achter ban-
d en van hetzelf de merk en type.
Verschillen de ban den kunnen het wegge
dra g van de machine veran-
d eren, wat kan lei den tot een on ge-
val.
 Controleer altij d of d e ventiel dopjes
stevi g zijn b evestigd om zo lucht-
lekka ge te voorkomen.
 Gebruik uitsluiten d d e hierna ver-
mel de ban dventielen en luchtven-
tiel buisjes om te voorkomen dat de
b an den on der het rij den lee glopen.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden door Yamaha goed-
gekeurd voor dit model.

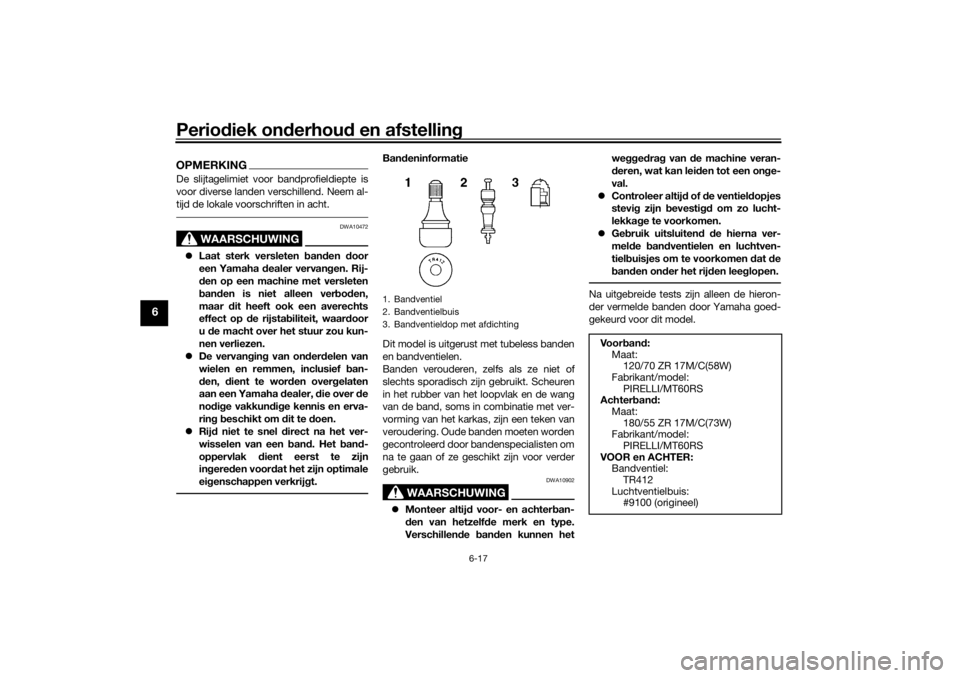

1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
Voor ban d:
Maat: 120/70 ZR 17M/C(58W)
Fabrikant/model: PIRELLI/MT60RS
Achter ban d:
Maat: 180/55 ZR 17M/C(73W)
Fabrikant/model:
PIRELLI/MT60RS
VOOR en ACHTER: Bandventiel:
TR412
Luchtventielbuis: #9100 (origineel)
UBJXD0D0.book Page 17 Friday, December 25, 2020 2:09 PM

Periodiek on derhoud en afstelling
6-18
6
WAARSCHUWING
DWA10601
Deze motorfiets is uit gerust met specia-
le ban den die geschikt voor zeer ho ge
rijsnelhe den. Let op het vol gen de om
d eze ban den zo effectief mo gelijk te
kunnen geb ruiken.
 Gebruik bij vervan gin g uitsluiten d
het voor geschreven type ban den.
Bij an dere ban den is het risico op
een klap ban d b ij zeer ho ge rijsnel-
he den niet denkb eeldig .
 Gloe dnieuwe ban den bie den op
sommi ge typen wegdek relatief
weini g g rip tot dat
ze zijn “in gere-
d en”. Het is d an ook verstan dig d e
eerste 100 km (60 mi) na dat een
nieuwe ban d is aan geb racht rusti g
te blijven rij den en pas d aarna de
rijsnelhei d te verho gen.
 Voor dat met ho ge snelhei d wor dt
g ere den moeten de ban den zijn op-
g ewarm d.
 Pas de ban dspannin g stee ds aan
vol gens de rijomstan dig he den.
DAU21963
GietwielenLet ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
 Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
 Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren of
kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
DAU33893

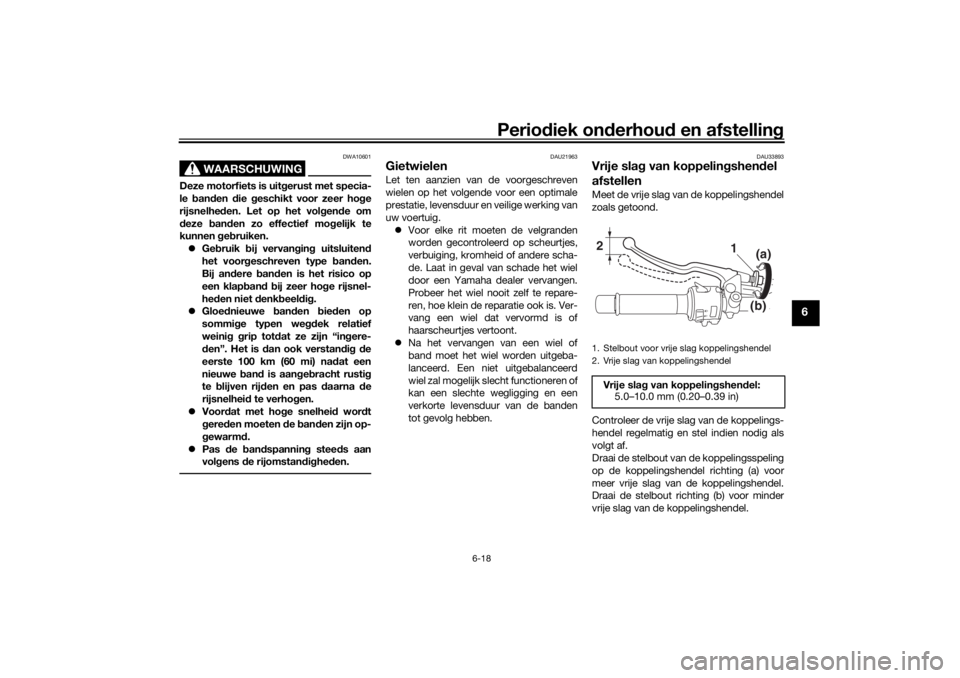

Vrije sla g van koppelin gshend el
afstellenMeet de vrije slag van de koppelingshendel
zoals getoond.
Controleer de vrije slag van de koppelings-
hendel regelmatig en stel indien nodig als
volgt af.
Draai de stelbout van de koppelingsspeling
op de koppelingshendel richting (a) voor
meer vrije slag van de koppelingshendel.
Draai de stelbout richting (b) voor minder
vrije slag van de koppelingshendel.1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendel
Vrije sla g van koppelin gshen del:
5.0–10.0 mm (0.20–0.39 in)2
1
(b)(a)
UBJXD0D0.book Page 18 Friday, December 25, 2020 2:09 PM

Periodiek on derhou d en afstelling
6-19
6
OPMERKINGGa als volgt te werk als op de hierboven be-
schreven werkwijze de voorgeschreven
vrije slag van de koppelingshendel niet
wordt gehaald.1. Draai de stelbout bij de koppelings-
hendel richting (a) om de koppelings-
kabel losser te stellen.
2. Draai de borgmoer bij het carter los.
3. Draai de stelmoer van de koppelings- speling richting (a) voor meer vrije slag
van de koppelingshendel. Draai de
stelmoer richting (b) voor minder vrije
slag van de koppelingshendel.
4. Draai de borgmoer aan.
DAU37914
Vrije sla g van remhen del contro-
lerenAan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzi g g evoel in d e rem-
hend el kan betekenen dat er lucht in het
hy draulisch systeem aanwezi g is. Als er
lucht in het hy draulisch systeem zit, laat
d an het systeem d oor een Yamaha d ea-
ler ontluchten voor dat de machine wor dt
g eb ruikt. Lucht in het hy draulisch sy-
steem heeft een ne gatief effect op de remwerkin
g, waar door u de macht over
het stuur zou kunnen verliezen met een
on geluk als g evolg.

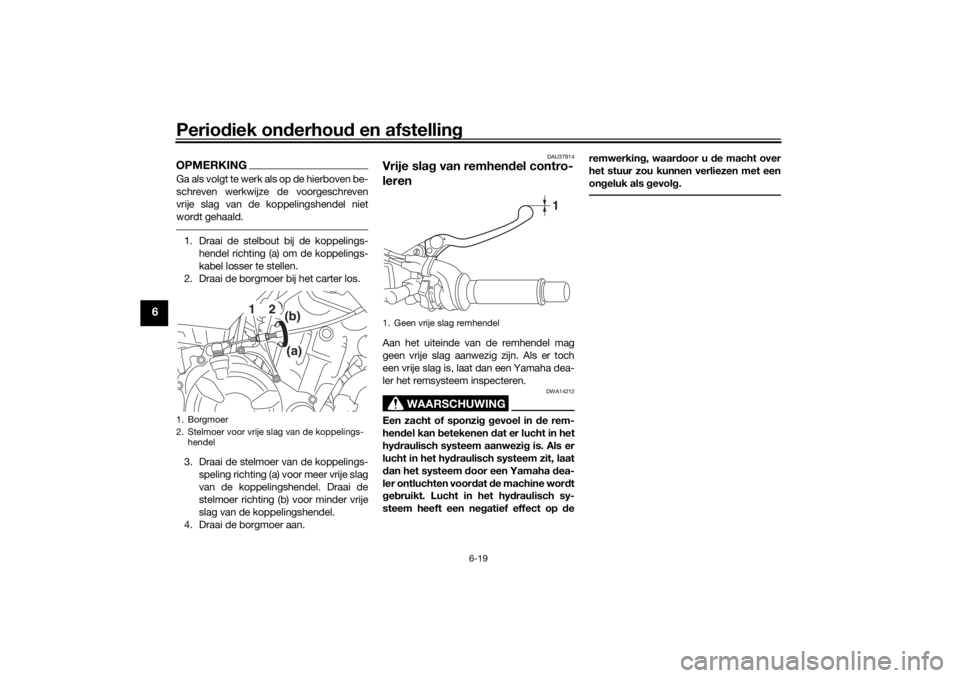

1. Borgmoer
2. Stelmoer voor vrije slag van de koppelings-
hendel
1
2
(a)(b)
1. Geen vrije slag remhendel
1
UBJXD0D0.book Page 19 Friday, December 25, 2020 2:09 PM

Periodiek on derhoud en afstelling
6-20
6
DAU36505
Remlichtschakelaars Het remlicht moet gaan branden net voor-
dat de remwerking intreedt. Het remlicht
wordt geactiveerd door schakelaars die zijn
verbonden met de remhendel en het rem-
pedaal. Aangezien de remlichtschakelaars
onderdelen zijn van het Yamaha ABS (Anti-
lock Brake System), mogen ze alleen wor-
den onderhouden door een Yamaha dea-
ler.
DAU22393
Controleren van voor- en achter-
remblokkenDe remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU36891
Rem blokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator, zodat het remblok kan worden ge-
controleerd zonder de rem te hoeven
demonteren. Bekrachtig de rem en let op
de stand van de slijtage-indicator om de
remblokslijtage te controleren. Wanneer
een remblok zover is afgesleten dat de slij- tage-indicator de remschijf bijna raakt,
vraag dan een Yamaha dealer de remblok-
ken als set te vervangen.
DAU46292
Rem
blokken achterrem
Elk achterremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-in-
dicatorgroeven om de remblokslijtage te
controleren. Wanneer een remblok zover is
afgesleten dat een slijtage-indicatorgroef
bijna zichtbaar is, vraag dan een Yamaha-
dealer de remblokken als set te vervangen.

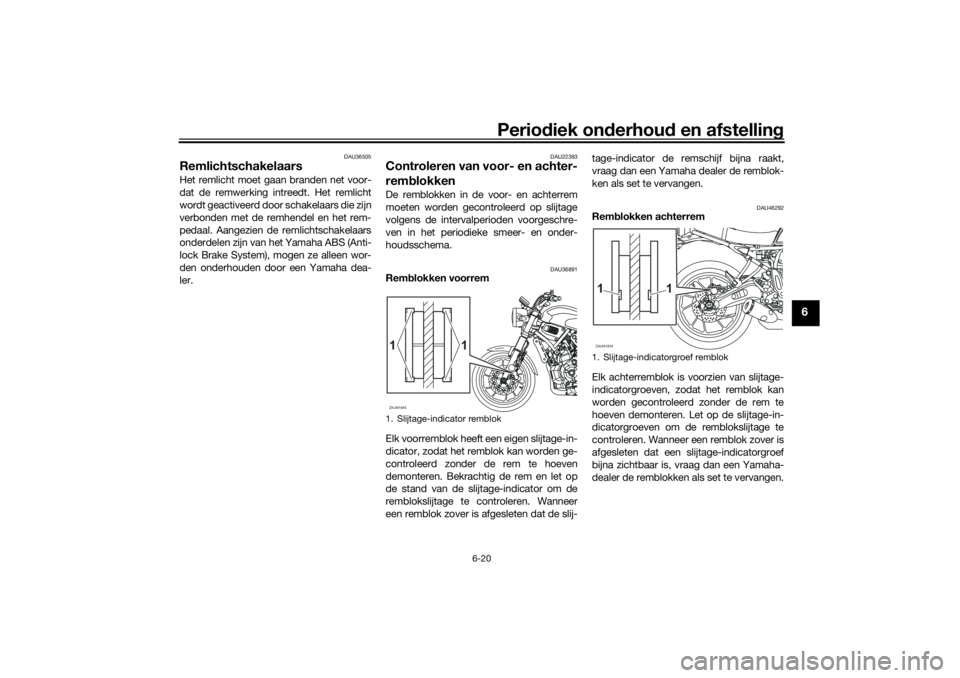

1. Slijtage-indicator remblokZAUM1845
1
1
1. Slijtage-indicatorgroef remblokZAUM1834
1
1
UBJXD0D0.book Page 20 Friday, December 25, 2020 2:09 PM

Periodiek on derhou d en afstelling
6-21
6
DAU40262

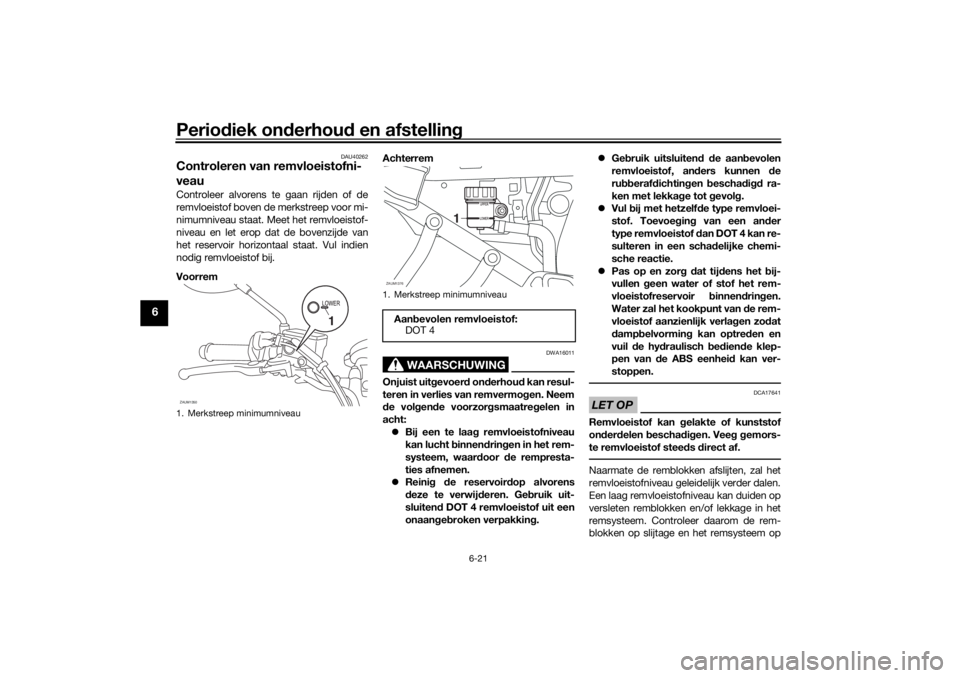

Controleren van remvloeistofni-
veauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van
het reservoir horizontaal staat. Vul indien
nodig remvloeistof bij.
Voorrem Achterrem
WAARSCHUWING
DWA16011
Onjuist uit
gevoer d on derhou d kan resul-
teren in verlies van remvermo gen. Neem
d e vol gen de voorzor gsmaatre gelen in
acht:  Bij een te laa g remvloeistofniveau
kan lucht b innendringen in het rem-
systeem, waar door de rempresta-
ties afnemen.
 Reini g de reservoir dop alvorens
d eze te verwij deren. Ge bruik uit-
sluiten d DOT 4 remvloeistof uit een
onaan geb roken verpakkin g. 
Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen d e
ru bberaf dichtin gen bescha digd ra-
ken met lekkag e tot gevolg.
 Vul bij
met hetzelf de type remvloei-
stof. Toevoe gin g van een an der
type remvloeistof dan DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
 Pas op en zor g d at tij dens het b ij-
vullen geen water of stof het rem-
vloeistofreservoir binnend ringen.
Water zal het kookpunt van d e rem-
vloeistof aanzienlijk verla gen zo dat
d amp belvormin g kan optred en en
vuil de hy draulisch bed ien de klep-
pen van de ABS eenhei d kan ver-
stoppen.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen bescha dig en. Vee g g emors-
te remvloeistof stee ds direct af.Naarmate de remblokke n afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en /of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
1. Merkstreep minimumniveauZAUM1350
1
1. Merkstreep minimumniveauAan bevolen remvloeistof:
DOT 4ZAUM1376
1
UBJXD0D0.book Page 21 Friday, December 25, 2020 2:09 PM

Periodiek on derhoud en afstelling
6-22
6
lekkage. Vraag als het remvloeistofniveau
plotseling sterk is gedaald een Yamaha
dealer om een inspectie alvorens verder te
rijden.
DAU22734
De remvloeistof verversenLaat de remvloeistof elke 2 jaar verversen
door een Yamaha dealer. Laat bovendien
de keerringen van de hoofdremcilinders en
remklauwen en de remslangen vervangen
volgens de hieronder vermelde intervalperi-
oden of eerder als ze lek of beschadigd zijn.
 Remkeerringen: elke 2 jaar
 Remslangen: elke 4 jaar
DAU22762
Spannin g aan drijfkettin gDe spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU60046
Aandrijfkettin g controleren op spannin g
1. Zet de motorfiets op de zijstandaard.OPMERKINGBij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-
wicht op de motorfiets rusten.2. Schakel de versnellingsbak in de vrij- stand.
3. Duw omlaag op de aandrijfketting on- der het uiteinde van de kettingbe-
schermer.
4. Meet afstand A tussen de kettingbe- schermer en het midden van de ket-
ting zoals getoond.
UBJXD0D0.book Page 22 Friday, December 25, 2020 2:09 PM

Periodiek on derhou d en afstelling
6-23
6
5. Als afstand A onjuist is, stel deze dan
als volgt af. LET OP: Een onjuiste
kettin gspannin g lei dt tot over belas-
tin g van d e motor en an dere essen-
tiëIe on der delen van d e machine en
kan resulteren in overslaan of bre-
ken van de kettin g. Als afstan d A
meer dan 58.0 mm (2.28 in) be-
d raa gt, kan d e kettin g het frame, de
achter bru g en an dere delen be-
scha dig en. Hou d om d it te voorko-
men de kettin gspannin g b innen de
g especificeer de waar den.
[DCA23070] DAU59921
Om
de spanning van de aan drijfkettin g
af te stellen
Raadpleeg een Yamaha dealer voordat u
de spanning van de aandrijfketting afstelt. 1. Draai de borgmoer aan beide kanten
van de achterbrug los en draai daarna
de asmoer los.
2. Draai de stelmoer op beide uiteinden van de achterbrug in de richting (a) om
de aandrijfketting strakker te stellen.
Stel de ketting losser door de stel-
moer op beide uiteinden van de ach-
terbrug in de richting (b) te draaien en
dan het achterwiel naar voren te druk-
ken.
OPMERKINGGebruik voor een goede wieluitlijning de
uitlijnmerktekens aan beide zijden van de
achterbrug om er zeker van te zijn dat beide
stelplaten voor de spanning van de aan-
drijfketting dezelfde positie hebben.
1. Aandrijfkettinggeleider
2. Spanning aandrijfkettingAfstan d A:
51.0–56.0 mm (2.01–2.20 in)
2
1
1. Wielasmoer
2. Borgmoer
2
1
1. Stelmoer spanning aandrijfketting
1. Uitlijnmerktekens
2. Stelplaat spanning aandrijfketting
1
(a)(b)
2
1
UBJXD0D0.book Page 23 Friday, December 25, 2020 2:09 PM

Periodiek on derhoud en afstelling
6-24
6
3. Draai de wielasmoer vast en zet daar-
na de borgmoeren vast met de voor-
geschreven aanhaalmomenten.
4. Zorg ervoor dat de stelplaten van de aandrijfketting dezelfde positie heb-
ben, dat de spanning van de aandrijf-
ketting correct is en dat de
aandrijfketting soepel beweegt.
DAU23027
De aan drijfkettin g reini gen en
smerenDe aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP
DCA10584
De aan drijfkettin g moet wor den ge-
smeer d na dat de motorfiets is g ewassen
of ermee in d e regen of in vochti ge ge-
b ie den is gered en.1. Reinig de aandrijfketting met een aan-
drijfkettingreinigingsmiddel en een
zacht borsteltje. LET OP: Reinig d e
aan drijfkettin g niet met stoomreini-
g ers, ho ged rukreini gers of on ge-
schikte oplosmi ddelen om scha de
aan de O-rin gen te voorkomen.
[DCA11122]
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
een speciaal smeermiddel voor O-
ringkettingen. LET OP: Breng g een
motorolie of an dere smeermi ddelen aan op
de aan drijfkettin g, d eze kun-
nen stoffen b evatten die de O-rin-
g en kunnen bescha dig en.
[DCA11112]
Aanhaalmomenten:
Wielasmoer:
150 N·m (15 kgf·m, 111 lb·ft)
Borgmoer: 16 N·m (1.6 kgf·m, 12 lb·ft)
UBJXD0D0.book Page 24 Friday, December 25, 2020 2:09 PM

Periodiek on derhou d en afstelling
6-25
6
DAU23098
Ka bels controleren en smerenDe werking van alle bedieningskabels en
de conditie van alle kabels moet vooraf-
gaand aan elke rit worden gecontroleerd en
de kabel en kabeleinden moeten indien no-
dig worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te ver-
vangen wanneer deze is beschadigd of niet
soepel beweegt. WAARSCHUWING!
Scha de aan de buiten behuizin g van ka-
b els kan lei den tot interne roestvormin g
en storin g veroorzaken met de bewe-
g in g van kab els. Vervan g b escha digde
kab els zo snel mo gelijk om onveili ge
omstan dig he den te voorkomen.
[DWA10712] DAU23115
Controleren en smeren van
gas-
g reep en gaska belDe werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend
water. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan
schoon met een vochtige doek.
DAU44276
Controleren en smeren van rem-
en schakelped alenDe werking van het re m- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.

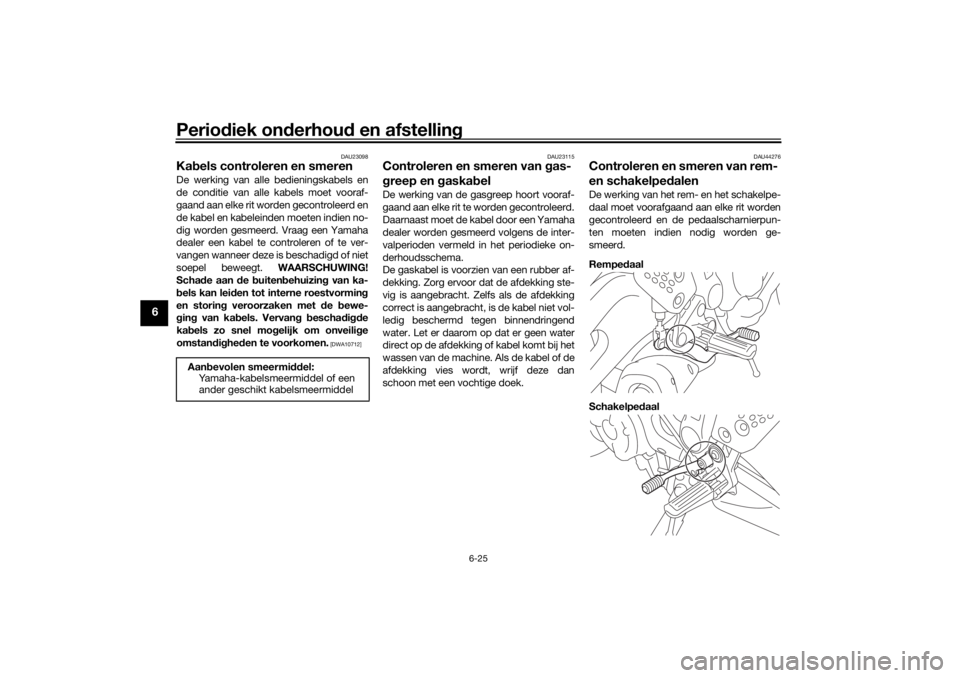

Rempe daal
Schakelpe daal
Aan
bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UBJXD0D0.book Page 25 Friday, December 25, 2020 2:09 PM
