YAMAHA XSR 900 2016 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
6-10
1
2
3
4
567
8
9
10
11
12
het carter te laten stromen.
OPMERKINGSla de stappen 5–7 over als de oliefilterpa-troon niet wordt vervangen. 5. Verwijder de oliefilterpatroon met een oliefiltersleutel.
OPMERKINGDe Yamaha dealer kan een oliefiltersleutelleveren.
6. Smeer een dun laagje schone motor- olie op de O-ring van de nieuwe oliefil-
terpatroon.
OPMERKINGZorg dat de O-ring correct aanligt.
7. Plaats de nieuwe oliefilterpatroon met een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment.

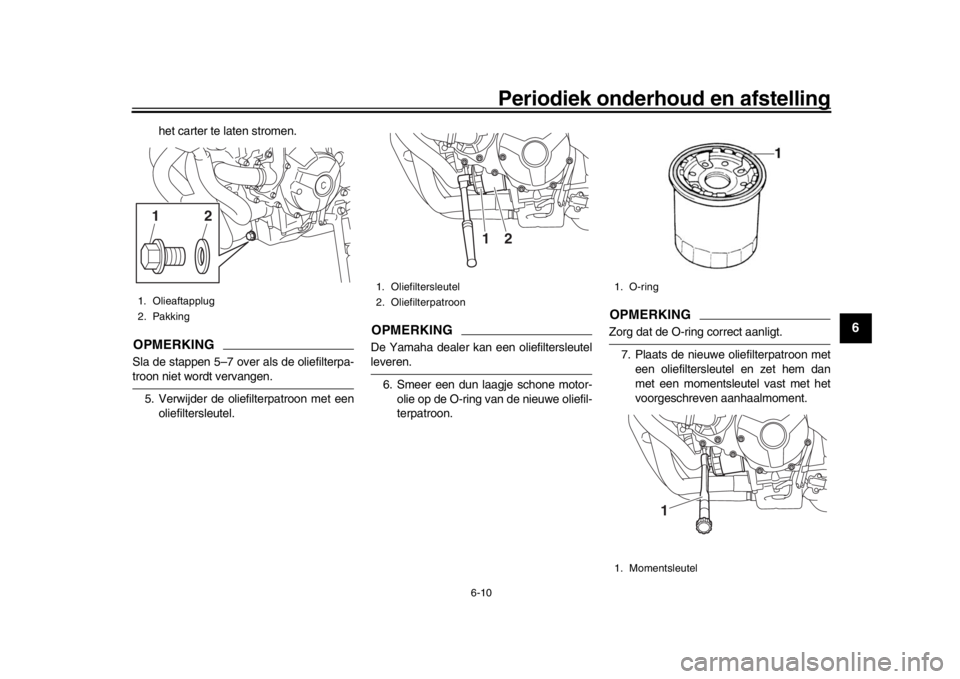

1. Olieaftapplug
2. Pakking
21
1. Oliefiltersleutel
2. Oliefilterpatroon
2
1
1. O-ring
1. Momentsleutel
1
B90-F8199-D0_1.book 10 ページ ２０１５年１２月１７日　木曜日　午前９時３０分

Periodiek onderhoud en afstelling
6-11
1
2
3
4
56
7
8
9
10
11
12
8. Monteer de olieaftapplug met een nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
9. Vul bij met de voorgeschreven hoe- veelheid van de aanbevolen motorolie,
breng dan de olievuldop aan en zet
deze vast.OPMERKINGVeeg enige gemorste olie af nadat de motoren het uitlaatsysteem zijn afgekoeld.
LET OP
DCA11621

Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.

Zorg dat er geen verontreinigingenin het carter terecht komen.
10. Start de motor, laat deze een paar mi- nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKINGNadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan als hetolieniveau correct is.LET OP
DCA10402
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat het voertuig controleren
door een Yamaha dealer, zelfs als het
olieniveau in orde is.
11. Zet de motor af en wacht een paar mi- nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau en corri-
geer indien nodig.
Aanhaalmoment:
Oliefilterpatroon:17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment: Olieaftapplug:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aanbevolen motorolie: Zie pagina 8-1.
Oliehoeveelheid: Olieverversing:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Met verwijderen van oliefilterelement: 2.70 L (2.85 US qt, 2.38 Imp.qt)
B90-F8199-D0_1.book 11 ページ ２０１５年１２月１７日　木曜日　午前９時３０分

Periodiek onderhoud en afstelling
6-12
1
2
3
4
567
8
9
10
11
12
DAU20071
KoelvloeistofVoor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU20095
Controleren van het koelvloeistofniveau 1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.OPMERKING
Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.

Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutiefworden afgelezen.
2. Controleer het koelvloeistofniveau in het reservoir.
OPMERKINGHet koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-niveau staan. 3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimumni-
veau bevindt, open dan de reser-
voirdop. WAARSCHUWING!
Verwijder alleen de dop van het
koelvloeistofreservoir. Probeer
nooit om de radiatorvuldop te ver-
wijderen als de motor koud
is.
[DWA15162]
4. Vul koelvloeistof bij tot aan de merk- streep voor maximumniveau en breng
dan de reservoirdop aan. LET OP: Als
er geen koelvloeistof aanwezig is,
gebruik dan in plaats daarvan ge-
distilleerd water of onthard leiding-
water. Gebruik geen hard water of
zout water, dit is schadelijk voor de
motor. Als er in plaats van koel-
vloeistof water is gebruikt, vervang
dit dan zo snel mogelijk door koel-
vloeistof, anders is het systeem niet
beschermd tegen vorst en corrosie.
Als er water aan de koelvloeistof is
toegevoegd, laat dan een Yamaha
dealer zo snel mogelijk het anti-
vriesgehalte van de koelvloeistof
controleren om te voorkomen dat
de effectiviteit van de koelvloeistof

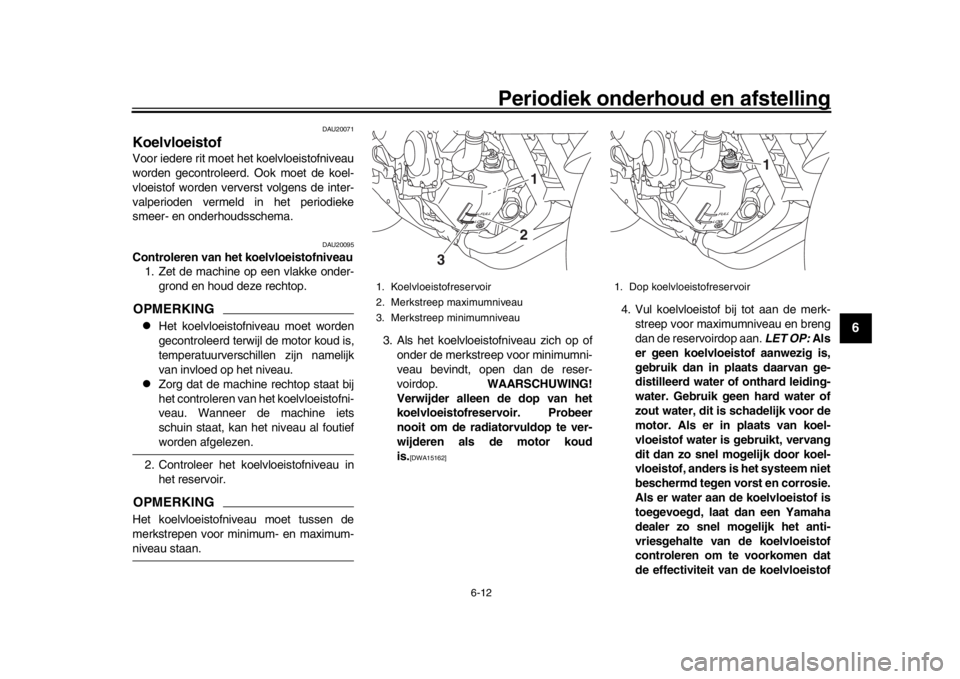

1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
21
3
1. Dop koelvloeistofreservoir
1
B90-F8199-D0_1.book 12 ページ ２０１５年１２月１７日　木曜日　午前９時３０分

Periodiek onderhoud en afstelling
6-13
1
2
3
4
56
7
8
9
10
11
12
afneemt.
[DCA10473]
DAU57963
Om de koelvloeistof te verversen1. Zet de machine op een vlakke onder- grond en laat het motorblok indien no-
dig afkoelen.
2. Schuif een opvangbak onder de motor om de gebruikte koelvloeistof op te
vangen.
3. Verwijder de borgbout voor de radia- torvuldop, de borging voor de radiator-
vuldop en de radiatorvuldop.
WAARSCHUWING! Probeer nooit
om de radiatorvuldop te verwijde-
ren als de motor warm is.
[DWA10382]
4. Verwijder het deksel van het koelvloei-
stofreservoir en het koelvloeistofreser-
voir zelf door de bouten en kragen los
te halen. 5. Verwijder de dop van het koelvloeistof-
reservoir.
6. Tap de koelvloeistof uit het reservoir af
Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):

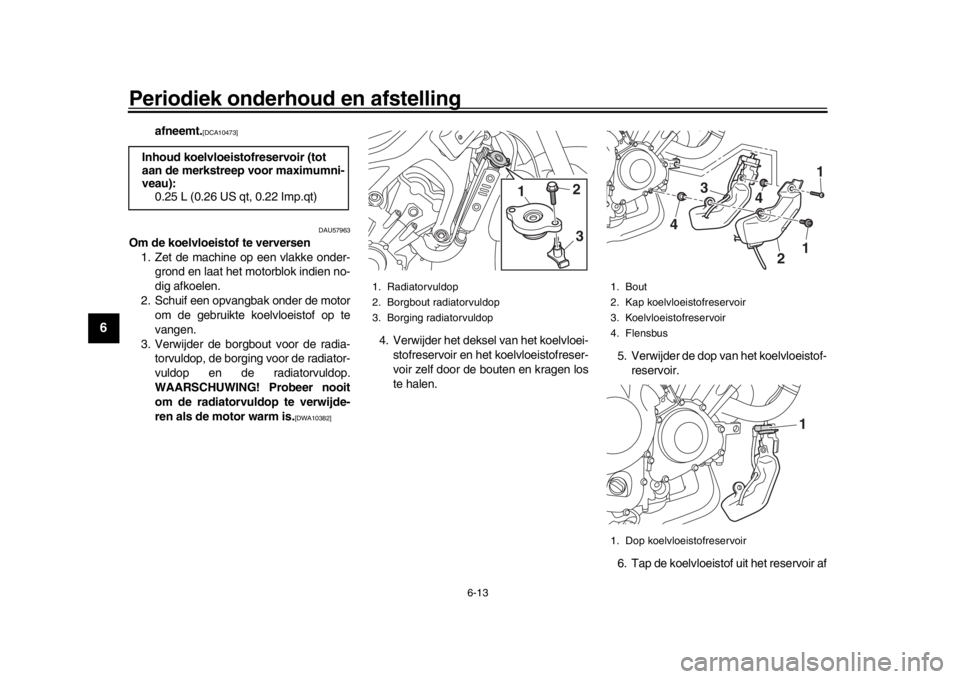

0.25 L (0.26 US qt, 0.22 Imp.qt)1. Radiatorvuldop
2. Borgbout radiatorvuldop
3. Borging radiatorvuldop
2
1
3
1. Bout
2. Kap koelvloeistofreservoir
3. Koelvloeistofreservoir
4. Flensbus
1. Dop koelvloeistofreservoir
1
1
2
4
3
4
1
B90-F8199-D0_1.book 13 ページ ２０１５年１２月１７日　木曜日　午前９時３０分

Periodiek onderhoud en afstelling
6-14
1
2
3
4
567
8
9
10
11
12
door het reservoir om te keren.
7. Monteer het koelvloeistofreservoir en
het deksel door ze in de oorspronkelij-
ke positie te plaatsen en breng vervol-
gens de kragen en bouten aan.
8. Verwijder de aftapplug voor koelvloei- stof en de pakking om de koelvloeistof
uit het koelsysteem af te tappen.
9. Spoel het koelsysteem nadat alle koel- vloeistof is uitgestroomd grondig door
met schoon leidingwater.
10. Monteer de aftapplug voor koelvloei-
stof met een nieuwe pakking en zet de
plug dan vast met het voorgeschreven
aanhaalmoment. 11. Giet de voorgeschreven hoeveelheid
van de gespecificeerde koelvloeistof in
de koelvloeistofradiator en in het re-
servoir.
12. Breng de dop van het koelvloeistofre- servoir aan.
13. Breng de radiatorvuldop weer aan.
14. Start de motor, laat hem een paar mi- nuten stationair draaien en zet hem
dan uit.
15. Verwijder de radiatorvuldop om het
koelvloeistofniveau in de radiator te
controleren. Vul indien nodig zoveel
koelvloeistof bij tot het niveau bovenin
de koelvloeistofradiat or staat en breng dan de radiatorvuldop en de borging
en borgbout voor de radiatorvuldop
aan.
16. Controleer het koelvloeistofniveau in het reservoir. Verwijder indien nodig
de dop van het koelvl oeistofreservoir,
vul koelvloeistof bij tot aan de merk-
streep voor maximumniveau en breng
dan de dop weer aan.
17. Start de motor en controleer dan of er- gens aan de machine lekkage te zien
is. Vraag in dat geval een Yamaha
dealer het koelsysteem te controleren.

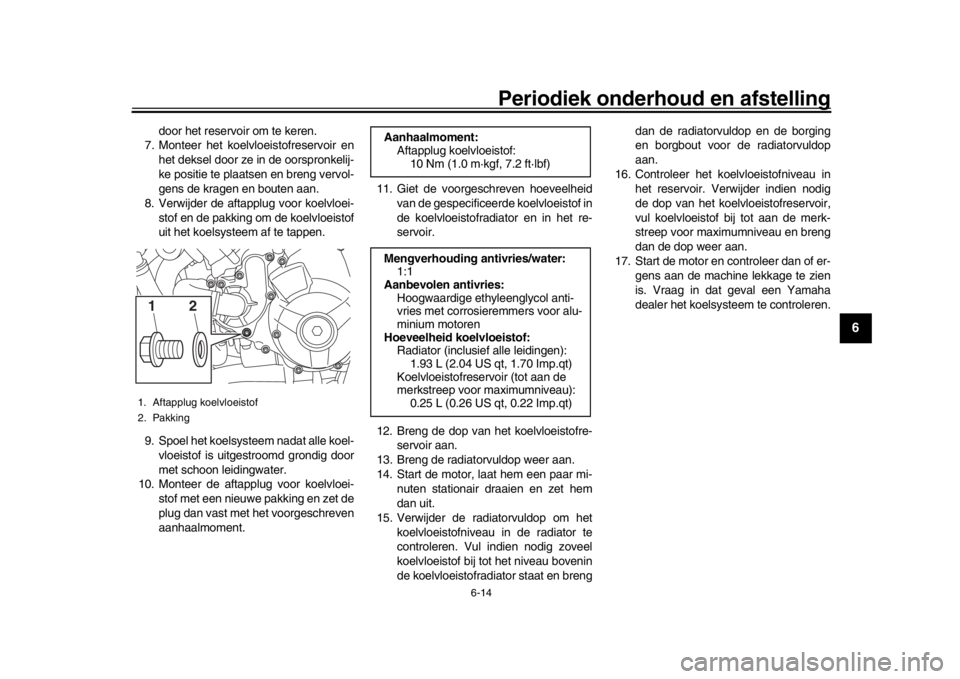

1. Aftapplug koelvloeistof
2. Pakking1
2
Aanhaalmoment:Aftapplug koelvloeistof:10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Mengverhouding antivries/water: 1:1
Aanbevolen antivries: Hoogwaardige ethyleenglycol anti-
vries met corrosieremmers voor alu-
minium motoren
Hoeveelheid koelvloeistof: Radiator (inclusief alle leidingen):
1.93 L (2.04 US qt, 1.70 Imp.qt)
Koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau): 0.25 L (0.26 US qt, 0.22 Imp.qt)
B90-F8199-D0_1.book 14 ページ ２０１５年１２月１７日　木曜日　午前９時３０分

Periodiek onderhoud en afstelling
6-15
1
2
3
4
56
7
8
9
10
11
12
DAU36765
LuchtfilterelementHet luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vraag een Yamaha dealer het luchtfil-
terelement te vervangen.
DAU44735
Stationair toerental controlerenControleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
DAU21386
De vrije slag van de gasgreep
controlerenMeet de vrije slag van de gasgreep zoals
getoond.
Controleer de vrije slag van de gasgreep re-
gelmatig en laat de vrije slag indien nodig
afstellen door een Yamaha dealer.
Stationair toerental:

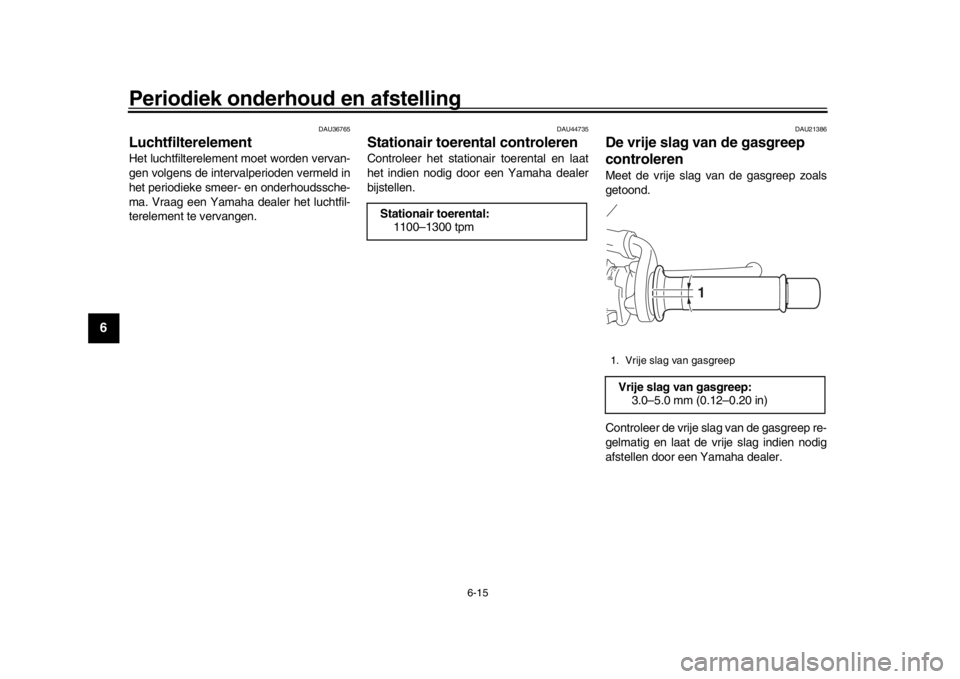

1100–1300 tpm1. Vrije slag van gasgreepVrije slag van gasgreep:3.0–5.0 mm (0.12–0.20 in)
1
B90-F8199-D0_1.book 15 ページ ２０１５年１２月１７日　木曜日　午前９時３０分

Periodiek onderhoud en afstelling
6-16
1
2
3
4
567
8
9
10
11
12
DAU21402
KlepspelingDe klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU64410
Banden Banden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen door
de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.
De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).

De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor ditmodel is vastgesteld.
WAARSCHUWING
DWA10512
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machinekan leiden tot een ongeval. Bandenspanning (gemeten op koude
banden):
1 persoon:Voor:
250 kPa (2.50 kgf/cm
2, 36 psi)
Achter: 290 kPa (2.90 kgf/cm2, 42 psi)
2 personen: Voor: 250 kPa (2.50 kgf/cm2, 36 psi)
Achter: 290 kPa (2.90 kgf/cm2, 42 psi)
Maximale belasting*:
170 kg (375 lb)
* Totaal gewicht van bestuurder, pas- sagier, bagage en accessoires
B90-F8199-D0_1.book 16 ページ ２０１５年１２月１７日　木曜日　午前９時３０分

Periodiek onderhoud en afstelling
6-17
1
2
3
4
56
7
8
9
10
11
12

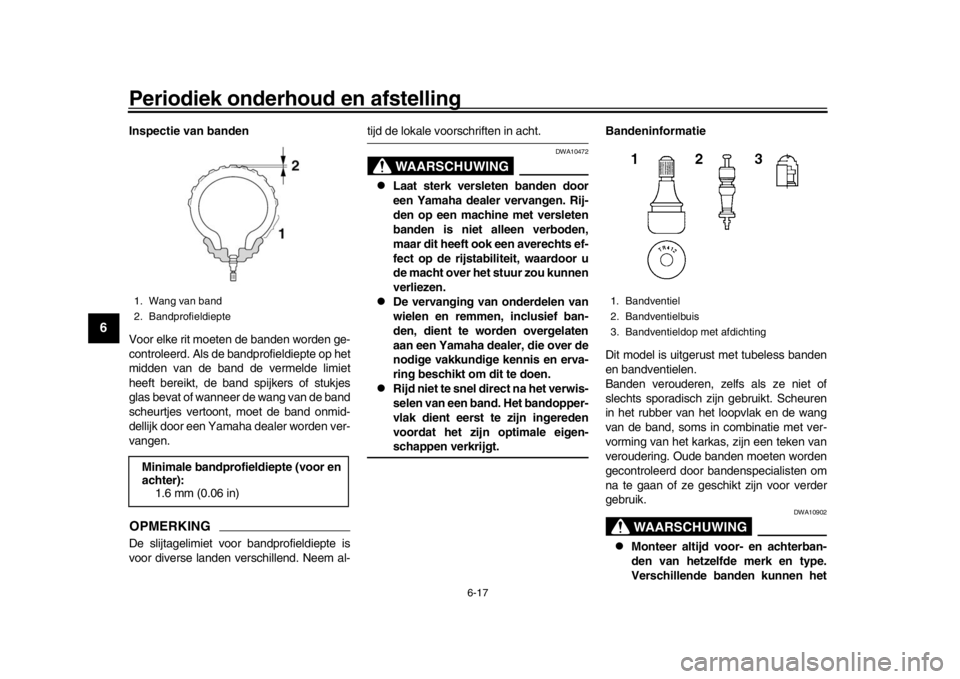

Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voor schriften in acht.
WAARSCHUWING
DWA10472

Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.

De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt om dit te doen.

Rijd niet te snel direct na het verwis-
selen van een band. Het bandopper-
vlak dient eerst te zijn ingereden
voordat het zijn optimale eigen-schappen verkrijgt. Bandeninformatie
Dit model is uitgerust met tubeless banden
en bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10902

Monteer altijd v
oor- en achterban-
den van hetzelfde merk en type.
Verschillende banden kunnen het
1. Wang van band
2. BandprofieldiepteMinimale bandprofieldiepte (voor en
achter): 1.6 mm (0.06 in)
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
B90-F8199-D0_1.book 17 ページ ２０１５年１２月１７日　木曜日　午前９時３０分

Periodiek onderhoud en afstelling
6-18
1
2
3
4
567
8
9
10
11
12
weggedrag van de machine veran-
deren, wat kan leiden tot een onge-
val.

Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo lucht-
lekkage te voorkomen.

Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om te voorkomen dat debanden onder het rijden leeglopen.
Na uitgebreide tests zijn alleen de hieronder
vermelde banden door Yamaha goedge-
keurd voor dit model.
WAARSCHUWING
DWA10601
Deze motorfiets is uitgerust met speciale
banden die geschikt voor zeer hoge rij-
snelheden. Let op het volgende om deze
banden zo effectief mogelijk te kunnen
gebruiken.
Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.

Gloednieuwe banden bieden op
sommige typen wegdek relatief wei-
nig grip totdat ze zijn “ingereden”.
Het is dan ook verstandig de eerste
100 km (60 mi) nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.

Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.

Pas de bandspanning steeds aanvolgens de rijomstandigheden.
DAU21963
GietwielenLet ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.

Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.
Voorband:
Maat: 120/70 ZR17M/C (58W)
Fabrikant/model: BRIDGESTONE/S20F M
Achterband:
Maat: 180/55 ZR17M/C (73W)
Fabrikant/model:
BRIDGESTONE/S20R M
VOOR en ACHTER: Bandventiel:
TR412
Luchtventielbuis: #9100 (origineel)
B90-F8199-D0_1.book 18 ページ ２０１５年１２月１７日　木曜日　午前９時３０分

Periodiek onderhoud en afstelling
6-19
1
2
3
4
56
7
8
9
10
11
12
DAU22083

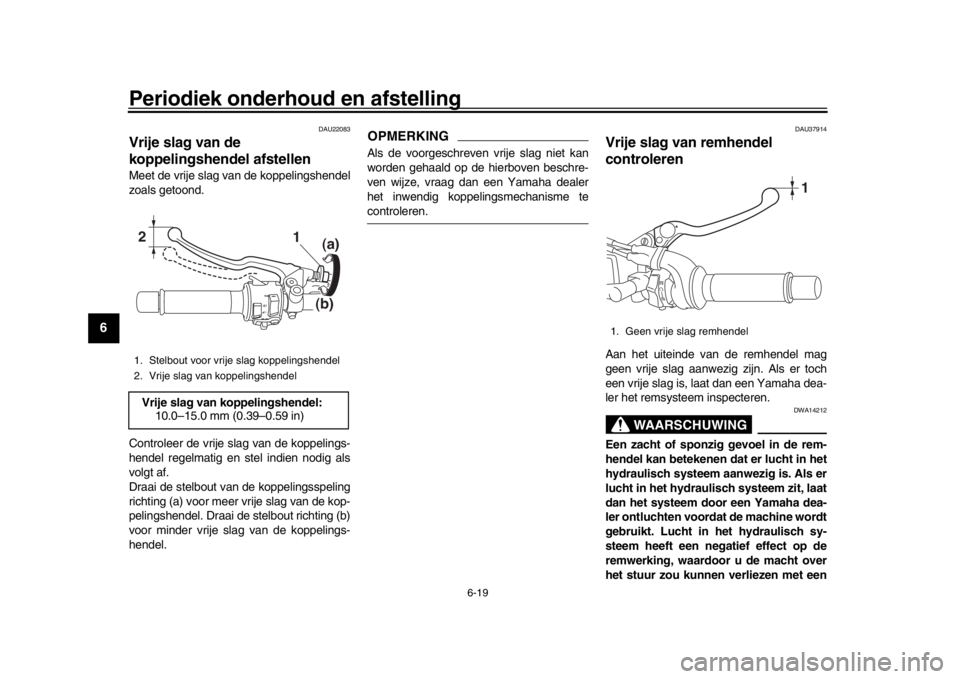

Vrije slag van de
koppelingshendel afstellenMeet de vrije slag van de koppelingshendel
zoals getoond.
Controleer de vrije slag van de koppelings-
hendel regelmatig en stel indien nodig als
volgt af.
Draai de stelbout van de koppelingsspeling
richting (a) voor meer vrije slag van de kop-
pelingshendel. Draai de stelbout richting (b)
voor minder vrije slag van de koppelings-
hendel.
OPMERKINGAls de voorgeschreven vrije slag niet kan
worden gehaald op de hierboven beschre-
ven wijze, vraag dan een Yamaha dealer
het inwendig koppelingsmechanisme tecontroleren.
DAU37914
Vrije slag van remhendel
controlerenAan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsyste em inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha dea-
ler ontluchten voordat de machine wordt
gebruikt. Lucht in het hydraulisch sy-
steem heeft een negatief effect op de
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendelVrije slag van koppelingshendel:
10.0–15.0 mm (0.39–0.59 in)2
1
(b)(a)
1. Geen vrije slag remhendel
1
B90-F8199-D0_1.book 19 ページ ２０１５年１２月１７日　木曜日　午前９時３０分
