YAMAHA XSR 900 2016 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-38
1
2
3
4
567
8
9
10
11
12
3. Introduza uma lâmpada nova no rece- táculo, empurre-a para dentro e ro-
de-a no sentido dos ponteiros do
relógio até que pare.
4. Instale a lente, colocando o respetivo parafuso. PRECAUÇÃO: Não aperte
demasiado o parafuso pois a lente
poderá partir.
[PCA11192] PAU24331
Luz da chapa de matrículaSe a luz da chapa de matrícula não se
acender, solicite a
um concessionário
Yamaha que verifique o circuito elétrico ou
que substitua a lâmpada.
PAU67131
Suporte do motocicloUma vez que este modelo não está equipa-
do com um descanso central, utilize apoios
de manutenção quando remover a roda da
frente ou a roda traseira ou quando efetuar
outro tipo de manutenção para a qual seja
necessário colocar o motociclo na posição
vertical.
Assegure-se de que o motociclo se encon-
tra numa posição estável e nivelada, antes
de iniciar qualquer procedimento de manu-
tenção.
1. Lâmpada do sinal de mudança de direção
1
1. Apoio de manutenção (exemplo)
1
B90-F-P0_1.book 38 ページ ２０１５年１２月１７日　木曜日　午前９時２０分

Manutenção periódica e ajustes
6-39
1
2
3
4
56
7
8
9
10
11
12
PAU25872
Deteção e resolução de
problemasEmbora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fr aco arranque e perda
de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apresentam procedimen-
tos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se co m as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume durante a verificação do siste- ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais.
B90-F-P0_1.book 39 ページ ２０１５年１２月１７日　木曜日　午前９時２０分

Manutenção periódica e ajustes
6-40
1
2
3
4
567
8
9
10
11
12
PAU42365

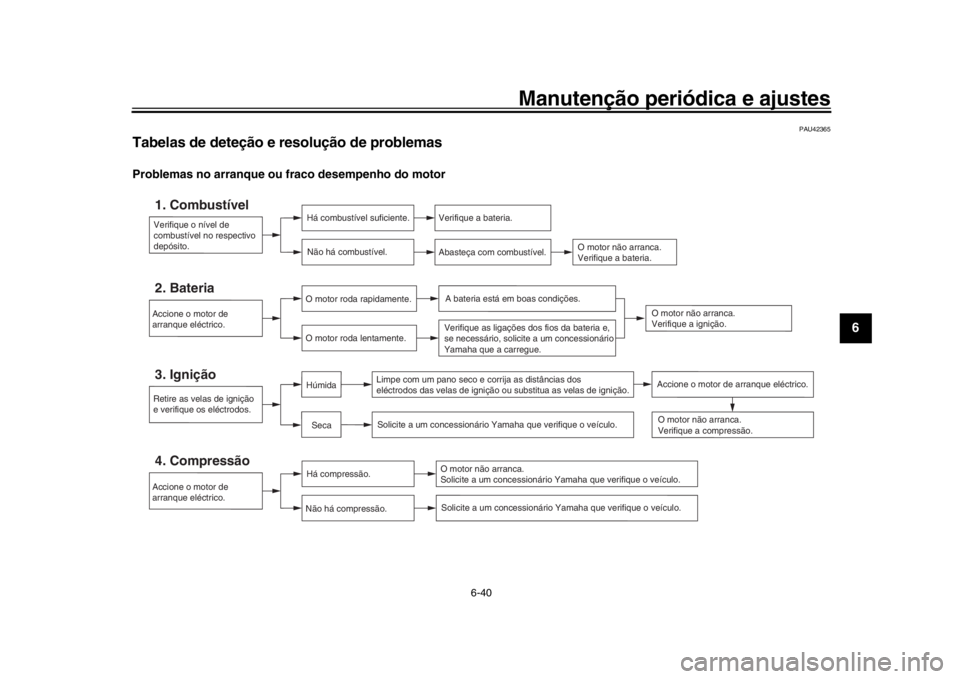

Tabelas de deteção e resolução de problemasProblemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respectivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Accione o motor de
arranque eléctrico.4. Compressão
Há compressão.
Não há compressão.
Retire as velas de ignição
e verifique os eléctrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
eléctrodos das velas de ignição ou substitua as velas de igniç\
ão.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.O motor não arranca.
Verifique a ignição.
Accione o motor de
arranque eléctrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, solicite a um concessionário
Yamaha que a carregue.
SecaHúmida
Accione o motor de arranque eléctrico.
Solicite a um concessionário Yamaha que verifique o veículo.
B90-F-P0_1.book 40 ページ ２０１５年１２月１７日　木曜日　午前９時２０分

Manutenção periódica e ajustes
6-41
1
2
3
4
56
7
8
9
10
11
12
Sobreaquecimento do motor
AVISO
PWA10401

Não retire a tampa do radiador enquanto o motor e o radia dor estiverem quentes. O fluido muito quente e o vapor podem
ser expelidos sob pressão, podendo provocar graves ferimentos. Não se esqueça de aguardar até que o motor tenha arre-
fecido.

Depois de retirar o parafuso retentor da tampa do radiador , coloque um pedaço de pano espesso, tal como uma toalha,
sobre a tampa do radiador, e depois rode lentamente a ta mpa no sentido contrário ao dos ponteiros do relógio até esta
parar para permitir o escape de qualquer pressão residual. Quando o ruído sibilante parar, prima a tampa enquanto a rodano sentido contrário ao dos ponteiros do relógio e, de seguida, retire a tampa.
NOTACaso não tenha líquido refrigerante, pode ut ilizar temporariamente água da torneira, des de que seja substituída pelo líquido refrigeranterecomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.
B90-F-P0_1.book 41 ページ ２０１５年１２月１７日　木曜日　午前９時２０分

7-1
1
2
3
4
5
678
9
10
11
12
Cuidados e arrumação do motociclo
PAU37834
Cor mate cuidadoPRECAUÇÃO
PCA15193
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar an tes de limpar o veí-
culo. Se utilizar uma escova, produtos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cormate.
PAU26015
CuidadosEmbora a conceção abert a de um motoci-
clo revele o encanto da tecnologia, torna-o
também mais vulnerável. Poderá desenvol-
ver-se ferrugem e corrosão mesmo que se-
jam utilizados componentes de alta
qualidade. Embora um tubo de escape en-
ferrujado possa pass ar despercebido num
carro, este influencia negativamente o as-
peto geral de um motociclo. Um cuidado
frequente e adequado não só vai ao encon-
tro dos termos da garantia, como também
influencia na manutenção de um bom aspe-
to do seu motociclo, aumentando o tempo
de vida e otimizando o desempenho.
Antes da limpeza 1. Tape a saída do silencioso com um saco de plástico depois do motor ter
arrefecido.
2. Certifique-se de que todas as tampas e coberturas, assim como todos os
acopladores e conectores elétricos, in-
cluindo as tampas da vela de ignição,
estão bem fixos.
3. Retire a sujidade extremamente entra- nhada, como por exemplo óleo quei-
mado no cárter, com um
desengordurante e uma escova, mas
nunca aplique este tipo de produto nos vedantes, anilhas, carretos, corrente
de transmissão e eixos das rodas. En-
xague sempre a sujidade e o desen-
gordurante com água.
Limpeza
PRECAUÇÃO
PCA10773

Evite utilizar agentes de limpeza
das rodas demasiado ácidos, espe-
cialmente em rodas de raio. Se este
tipo de produtos for utilizado em
sujidade de difícil remoção, não
deixe o agente de limpeza sobre a
área afetada durante mais tempo do
que o recomendado. Além disso,
enxague minuciosamente a área
com água, seque-a imediatamente
e aplique um spray anti-corrosão.

Uma limpeza inadequada pode da-
nificar as peças plásticas (como as
carenagens, painéis, para-ventos,
lentes do farol dianteiro, lentes dos
indicadores, etc.) e os silenciosos.
Utilize um pano ou esponja macia e
limpa com água para limpar os
plásticos. Contudo, se as partes
plásticas não puderem ser bem lim-
pas com água, pode utilizar um de-
tergente suave diluído na água.
Enxague bem todos os resíduos de
B90-F-P0_1.book 1 ページ ２０１５年１２月１７日　木曜日　午前９時２０分

Cuidados e arrumação do motociclo
7-2
1
2
3
4
5
67
8
9
10
11
12
detergente usando bastante água,
uma vez que o mesmo é prejudicial
para os plásticos.

Não utilize nenhum produto quími-
co forte nas peças em plástico. Evi-
te utilizar panos ou esponjas que
tenham estado em contacto com
produtos de limpeza fortes ou abra-
sivos, solvente ou diluente, com-
bustível (gasolina), produtos
anti-ferrugem ou de remoção da fer-
rugem, líquido dos travões, an-
ti-congelante ou eletrólito.

Não utilize sistemas de lavagem a
alta pressão ou dispositivos de lim-
peza a jato de vapor, uma vez que
podem causar infiltração de água e
deterioração nas seguintes zonas:
vedantes (dos rolamentos da roda e
do braço oscilante, forquilha e tra-
vões), componentes elétricos (aco-
pladores, conectores,
instrumentos, interruptores e lu-
zes), tubos de respiração e respira-
douros.

Para os motociclos equipados com
para-vento: Não utilize produtos de
limpeza fortes ou esponjas duras,
uma vez que podem causar perda
de cor ou riscos. Alguns compos-
tos de limpeza para plásticos po- dem deixar riscos no para-vento.
Teste o produto numa pequena par-
te oculta do para-vento, para se as-
segurar de que não deixa ficar
marcas. Se o para-vento ficar risca-
do, utilize um composto de poli-
mento de qualidade para plástico
após a lavagem.
Após a utilização normal
Retire a sujidade com água morna, um de-
tergente suave e uma esponja macia limpa
e, finalmente, enxague totalmente com
água limpa. Utilize uma escova de dentes
ou uma escova para limpar garrafas nas
áreas de difícil acesso. A sujidade de difícil
remoção e os insetos serão facilmente re-
movidos se a área for coberta por um pano
húmido durante alguns minutos antes de fa-
zer a limpeza.
Após a condução do veículo à chuva, pertodo mar ou em estradas nas quais foi espa-lhado salUma vez que o sal do mar ou o sal espalha-
do nas estradas durante o Inverno é extre-
mamente corrosivo quando misturado com
água, realize os passos a seguir explicados
após cada viagem à chuva, perto do mar ou
em estradas nas quais foi espalhado sal.
NOTAO sal espalhado nas estradas durante o In-
verno, poderá permanecer no piso até àPrimavera. 1. Limpe o motociclo com água fria e um detergente suave, depois do motor ter
arrefecido. PRECAUÇÃO: Não utili-
ze água morna pois esta aumenta a
ação corrosiva do sal.
[PCA10792]
2. Aplique um spray anti-corrosão em to- das as superfícies metálicas, incluindo
as cromadas e niqueladas, para evitar
a corrosão.
Após a limpeza 1. Seque o motociclo com uma camurça ou um pano absorvente.
2. Seque imediatamente a corrente de transmissão e lubrif ique-a para evitar
que enferruje.
3. Utilize um produto de polir crómio para dar brilho a peças de crómio, alumínio
e aço inoxidável, incluindo o sistema
de escape. (Mesmo a descoloração
dos sistemas de escape em aço inoxi-
dável induzida termicamente pode ser
removida através de polimento.)
4. Para evitar a corrosão, é recomenda-
da a aplicação de um spray anti-corro-
são em todas as superfícies
B90-F-P0_1.book 2 ページ ２０１５年１２月１７日　木曜日　午前９時２０分

Cuidados e arrumação do motociclo7-3
1
2
3
4
5
678
9
10
11
12
metálicas, incluindo as cromadas e ni-
queladas.
5. Utilize um óleo em spray como produ- to de limpeza universal para remover
qualquer sujidade remanescente.
6. Retoque pequenos danos na pintura provocados por pedras, etc.
7. Encere todas as superfícies pintadas.
8. Deixe o motociclo secar completa- mente antes de o guardar ou tapar.AVISO
PWA11132
A presença de contaminantes nos tra-
vões ou nos pneus pode provocar a per-
da de controlo.
Certifique-se de que não existe óleo
ou cera nos travões ou nos pneus.

Caso necessário, limpe os discos
do travão e os revestimentos do tra-
vão com um agente de limpeza de
discos do travão normal ou aceto-
na, e lave os pneus com água mor-
na e um detergente suave. Antes de
conduzir a velocidades superiores,
teste o motociclo quanto ao desem-
penho dos travões e ao comporta-mento nas curvas.
PRECAUÇÃO
PCA10801

Aplique óleo em spray ou cera com moderação e certifique-se de que
limpa qualquer excesso.

Nunca aplique óleo nem cera em
peças de borracha e plástico, tra-
te-as com um produto de tratamen-
to adequado.

Evite utilizar compostos de poli-
mento abrasivos, pois estes des-gastam a pintura.
NOTA
Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar.

As lavagens, o tempo de chuva ou os
climas húmidos podem
causar o em-
baciamento da lente do farol dianteiro.
Ligar o farol dianteiro durante um pe-
queno período de tempo ajudará a re-mover a humidade da lente.
PAU26183
ArmazenagemCurto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó. An-
tes de cobrir o motociclo, verifique se o mo-
tor e o sistema de escape estão frios.PRECAUÇÃO
PCA10811

Guardar o motociclo num comparti-
mento com fraca ventilação ou ta-
pá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.

Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos for-tes.
Longo prazo
Antes de guardar o seu motociclo durante
vários meses: 1. Siga todas as in struções da secção
“Cuidados” deste capítulo.
2. Encha o depósito de combustível e adicione estabilizador de combustível
B90-F-P0_1.book 3 ページ ２０１５年１２月１７日　木曜日　午前９時２０分

Cuidados e arrumação do motociclo
7-4
1
2
3
4
5
67
8
9
10
11
12
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os pass os que se seguem
para proteger os cilindros, os anéis do
pistão, etc. da corrosão.
a. Retire as tampas das velas de igni- ção e as velas.
b. Verta uma colher de chá de óleo do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de ignição nas respetivas velas, e co-
loque as velas na cabeça de cilin-
dros de modo a que os elétrodos
fiquem ligados à terra. (Isto limitará
a produção de faíscas durante o
passo seguinte.)
d. Coloque várias vezes o motor em funcionamento, utilizando o motor
de arranque. (Esta ação revestirá
as paredes do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provocados por faís-
cas, certifique-se de que liga os
elétrodos da vela de ignição à
terra enquanto liga o mo-
tor.
[PWA10952]
e. Retire as tampas das velas de igni-ção e, de seguida, instale as velas
de ignição e as respetivas tampas. 4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Tape a saída do silencioso com um saco de plástico para evitar a entrada
de humidade.
7. Retire a bateria e carregue-a totalmen- te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [menos de 0 C
(30 F) ou mais de 30 C (90 F)]. Para
obter mais informaç ões relativamente
ao acondicionamento da bateria, con-
sulte a página 6-31.
NOTAAntes de guardar o motociclo, deverá fazertodas as reparaç ões necessárias.
B90-F-P0_1.book 4 ページ ２０１５年１２月１７日　木曜日　午前９時２０分

8-1
1
2
3
4
5
6
789
10
11
12
Especificações
PAU69993
Dimensões:Comprimento total: 2075 mm (81.7 in)
Largura total: 815 mm (32.1 in)
Altura total: 1140 mm (44.9 in)
Altura do assento:
830 mm (32.7 in)
Distância entre os eixos: 1440 mm (56.7 in)
Distância mínima do chão: 135 mm (5.31 in)
Raio de viragem mínimo:
3.0 m (9.84 ft)Peso:Massa em vazio:195 kg (430 lb)Motor:Ciclo de combustão:4 tempos
Sistema de refrigeração: Refrigerado por ci rculação de líquido
Comando de válvulas:
DOHC
Disposição do cilindro: Em linha
Número de cilindros: 3 cilindro
Cilindrada:
847 cm
3
Diâmetro  curso:
78.0  59.1 mm (3.07  2.33 in) Relação de compressão:
11.5 : 1
Sistema de arranque:
Arrancador eléctrico
Sistema de lubrificação: Cárter húmido
Óleo de motor:Marca recomendada:
YAMALUBE
Graus de viscosidade SAE: 10W-40
Grau recomendado do óleo de motor: Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor: Mudança de óleo:2.40 L (2.54 US qt, 2.11 Imp.qt)
Com remoção do filtro de óleo: 2.70 L (2.85 US qt, 2.38 Imp.qt)Quantidade de líquido refrigerante:Reservatório de refrigerante (até à marca de
nível máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluindo todas as vias): 1.93 L (2.04 US qt, 1.70 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento de papel revestido a óleoCombustível:Combustível recomendado:Gasolina sem chumbo premium (mistura
de gasolina com álcool [E10] aceitável)
Capacidade do depósito de combustível: 14 L (3.7 US gal, 3.1 Imp.gal) Volume da reserva de combustível:
2.6 L (0.69 US gal, 0.57 Imp.gal)
Injecção de combustível:Corpo do acelerador:Marca da identificação:
B901 00Vela(s) de ignição:Fabricante/modelo: NGK/CPR9EA9
Distância do eléctrodo da vela de ignição:
0.8–0.9 mm (0.031–0.035 in)Embraiagem:Tipo de embraiagem: Molhado, multidiscoSistema de transmissão:Relação primária de redução:1.681 (79/47)
Transmissão final: Corrente
Relação secundária de redução:
2.813 (45/16)
Tipo de transmissão: Permanentemente engrenada, 6 velocida-
des
Relação das velocidades: 1.ª:
2.667 (40/15)
2.ª: 2.000 (38/19)
3.ª: 1.619 (34/21)
4.ª:
1.381 (29/21)
B90-F-P0_1.book 1 ページ ２０１５年１２月１７日　木曜日　午前９時２０分

Especificações
8-2
1
2
3
4
5
6
78
9
10
11
12
5.ª: 1.190 (25/21)
6.ª:
1.037 (28/27)
Quadro:Tipo de quadro: Diamond
Ângulo de avanço:
25.0 graus
Cauda: 103 mm (4.1 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão: 120/70 ZR17M/C (58W)
Fabricante/modelo: BRIDGESTONE/S20F MPneu traseiro:Tipo:Sem câmara de ar
Dimensão: 180/55 ZR17M/C (73W)
Fabricante/modelo:
BRIDGESTONE/S20R MCarga:Carga máxima:170 kg (375 lb)
* (Peso total com condutor, passageiro, car-
ga e acessórios)
Pressão de ar do pneu (medida com
pneus frios):1 pessoa:Dianteiro:
250 kPa (2.50 kgf/cm
2, 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm2, 42 psi)
2 pessoas: Dianteiro: 250 kPa (2.50 kgf/cm2, 36 psi)
Traseiro: 290 kPa (2.90 kgf/cm2, 42 psi)
Roda dianteira:Tipo de roda:Roda de liga
Dimensão do aro: 17M/C x MT3.50Roda traseira:Tipo de roda:Roda de liga
Dimensão do aro: 17M/C x MT5.50Travão dianteiro:Tipo:Travão hidráulico com dois discos
Líquido recomendado: DOT 4Travão traseiro:Tipo:Travão hidráulico com um disco
Líquido recomendado: DOT 4
Suspensão dianteira:Tipo:Forquilha telescópica
Mola: Mola helicoidal
Amortecedor: Amortecedor hidráulico
Curso da roda:
137 mm (5.4 in)Suspensão traseira:Tipo:Braço oscilante (suspensão de elo)
Mola:
Mola helicoidal
Amortecedor: Amortecedor hidráulico a gás
Curso da roda: 130 mm (5.1 in)Sistema eléctrico:Tensão do sistema:12 V
Sistema de ignição: TCI
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:YTZ10S
Voltagem, capacidade:
12 V, 8.6 Ah (10 HR)Farol dianteiro:Tipo de lâmpada:Lâmpada de halogénio
B90-F-P0_1.book 2 ページ ２０１５年１２月１７日　木曜日　午前９時２０分
