Utilização e questões importantes relativas à condução
5-3
1
2
3
456
7
8
9
10
11
12
PRECAUÇÃO
PCA10261
Mesmo com a transmissão em pon-
to morto, não deslize o motociclo
durante longos períodos de tempo
com o motor desligado e não o re-
boque durante grandes distâncias.
A transmissão é devidamente lubri-
ficada apenas quando o motor está
a funcionar. Uma lubrificação ina-
dequada poderá danificar a trans-
missão.
Utilize sempre a embraiagem para
mudar de velocidade de modo a evi-
tar danos no motor, na transmissão
e no sistema de transmissão, que
não estão concebidos para supor-
tar o choque de uma mudança develocidade forçada.
PAU16682
Para arrancar e acelerar 1. Puxe a alavanca da embraiagem para desengatar a embraiagem.
2. Engrene a transmissão em primeira
velocidade. O indicador luminoso de
ponto morto deve apagar-se.
3. Abra o acelerador gradualmente e, si-
multaneamente, liberte lentamente a
alavanca da embraiagem.
4. Nos pontos de mudança de velocida- de recomendados na tabela a seguir,
feche o acelerador e, simultaneamen-
te, aperte rapidamente a alavanca da
embraiagem.
5. Engrene a transmissão em segunda
velocidade. (Verifique se não engrena
a transmissão em ponto morto.)
6. Abra parcialmente o acelerador e li-
berte gradualmente a alavanca da em-
braiagem.
7. Execute o mesmo procedimento para
engrenar a transmissão na mudança
superior seguinte.
NOTAPara mudança de velocidades em condi-
ções normais de oper ação, use os pontosde mudança de velocidade recomendados.
PAU58270
Para desacelerar
1. Liberte o acelerador e aplique os tra-
vões dianteiro e traseiro suavemente
para abrandar o motociclo.
2. Nos pontos de mudança de velocida-
de recomendados na tabela a seguir,
engrene uma velocidade inferior.
3. Quando o motociclo atinge 25 km/h
(16 mph), quando o motor está pres-
tes a parar ou se funcionar irregular-
mente, aperte a alavanca da embraiagem, use os travões para
abrandar o motociclo e continue a mu-
dar para uma velocidade inferior con-
forme necessário.
4. Assim que o motociclo estiver parado,
a transmissão pode ser engrenada em
ponto morto. O indicador luminoso de
ponto morto deve acender-se e, de-
pois, a alavanca da embraiagem pode
ser libertada.
AVISO
PWA17380
A travagem inco rreta pode causar
perda de controlo ou de tração.
Deve utilizar sempre ambos os tra-
vões e aplicá-los suavemente.
Assegure-se de que o motociclo e o
motor abrandaram suficientemente
antes de engrenar uma velocidade
inferior. A engrenagem de uma ve-
locidade inferior quando a velocida-
de do veículo ou do motor for
excessiva pode causar a perda de
tração da roda traseira ou uma rota-
ção excessiva do motor. Isto pode
causar perda de controlo, um aci-
dente e ferimentos. Também pode
causar danos no motor ou no siste-ma de transmissão.
B90-F-P0_1.book 3 ページ ２０１５年１２月１７日 木曜日 午前９時２０分
Page 52 of 108
Utilização e questões importantes relativas à condução
5-4
1
2
3
45
6
7
8
9
10
11
12
PAU64150
Pontos de mudança de velocidade reco-
mendados
Os pontos de mudança de velocidade reco-
mendados durante a aceleração e a desa-
celeração estão ilustrados na seguinte
tabela.
PAU16811
Sugestões para a redução do
consumo de combustívelO consumo de combustível depende muito
do seu tipo de condução. Considere as se-
guintes sugestões para reduzir o consumo
de combustível:
Mude rapidamente para uma velocida-
de superior e evite velocidades eleva-
das do motor durante a aceleração.
Não embale o motor enquanto muda
para uma velocidade inferior e evite
velocidades elevadas do motor sem
carga no mesmo.
Em vez de deixar o motor ao ralenti
durante um longo período de tempo
(ex., em engarrafamentos, em semá-
foros ou em passagens de nível), des-
ligue-o.
PAU16842
Rodagem do motorNunca existe um período tão importante na
vida útil do motor do seu veículo como o pe-
ríodo entre os 0 e os 1600 km (1000 mi).
Por esse motivo, deverá ler cuidadosamen-
te o seguinte material.
Uma vez que o motor é completamente no-
vo, não o sobrecarregue demasiado nos
primeiros 1600 km (1000 mi). As diferentes
peças do motor desgastam-se e obtêm um
polimento por si próprias até que atinjam as
folgas de funcionamento adequadas. Du-
rante este período, deve-se evitar o funcio-
namento prolongado em aceleração
máxima ou qualquer condição que possa
resultar no sobreaquecimento do motor.
PAU17094
0–1000 km (0–600 mi)
Evite o funcionamento prolongado acima
de 5600 rpm. PRECAUÇÃO: Após ter per-
corrido 1000 km (600 mi), o óleo do mo-
tor deverá ser mudado e o cartucho ou
elemento do filtro de óleo substituí-
do.
[PCA10303]
1000–1600 km (600–1000 mi)
Evite o funcionamento prolongado acima
Pontos de aumento de velocidade:
1.ª 2.ª: 20 km/h (12 mph)
2.ª 3.ª: 30 km/h (19 mph)
3.ª 4.ª: 40 km/h (25 mph)
4.ª 5.ª: 50 km/h (31 mph)
5.ª 6.ª: 60 km/h (37 mph)
Pontos de diminuição de velocidade:
6.ª 5.ª: 45 km/h (28 mph)
5.ª 4.ª: 35 km/h (22 mph)
4.ª 3.ª: 25 km/h (16 mph)
B90-F-P0_1.book 4 ページ ２０１５年１２月１７日 木曜日 午前９時２０分
Page 53 of 108
Utilização e questões importantes relativas à condução
5-5
1
2
3
456
7
8
9
10
11
12
de 6800 rpm.
1600 km (1000 mi) e mais
O veículo pode agora ser utilizado normal-
mente.PRECAUÇÃO
PCA10311
Não permita que a velocidade do
motor atinja a zona vermelha do ta-
químetro.
Caso surja algum problema no mo-
tor durante o período de rodagem
do motor, solicite imediatamente a
um concessionário Yamaha que ve-rifique o veículo.
PAU17214
EstacionamentoPara estacionar, desligue o motor e retire a
chave do interruptor principal.
AVISO
PWA10312
Dado que o motor e o sistema de
escape podem ficar muito quentes,
estacione num local onde não haja
probabilidade de peões ou crianças
lhes tocarem e queimarem-se.
Não estacione num declive ou num
piso macio, pois o veículo pode
tombar, aumentando o risco de
fuga de combustível e de incêndio.
Não estacione perto de erva ou de
outros materiais inflamáveis quepossam incendiar-se.
B90-F-P0_1.book 5 ページ ２０１５年１２月１７日 木曜日 午前９時２０分
Page 54 of 108
6-1
1
2
3
4
56
7
8
9
10
11
12
Manutenção periódica e ajustes
PAU17246
A inspeção, ajuste e lubrificação periódicos
manterão o seu veículo no estado mais se-
guro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor do
veículo. Os pontos mais importantes de ins-
peção, ajuste e lubrificação do veículo são
explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da utili-
zação individual, os intervalos de manuten-
ção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for mantido em condi-
ções ou se a manutenção for efetuada
incorretamente, o risco de ferimentos ou
morte pode ser maior durante os proce-
dimentos de assistência ou a utilização
do veículo. Se não estiver familiarizado
com a assistência ao veículo, solicite
este serviço a um concessionárioYamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli- gue o motor durante os procedimentos
de manutenção.
Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes elétricos
que podem provocar choques ou
incêndios.
Se o motor estiver em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendo
provocar a morte. Consulte a pági-
na 1-2 para obter mais informaçõessobre o monóxido de carbono.AVISO
PWA15461
Os discos, pinças, cilindros e revesti-
mentos dos travões podem ficar muito
quentes durante a utilização. Para evitar
eventuais queimaduras, deixe os com-
ponentes dos travões arrefecer antes delhes tocar.
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um
ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção periódi-
ca que se segu em, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializ ados. A manuten-
ção, substituição ou re paração dos disposi-
tivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimen to de reparação de-
vidamente certificado (c aso aplicável). Os
concessionários Yamaha possuem a for-
mação e o equipamento necessários para
realizar estes serviç os em particular.
B90-F-P0_1.book 1 ページ ２０１５年１２月１７日 木曜日 午前９時２０分
Page 55 of 108
Manutenção periódica e ajustes
6-2
1
2
3
4
567
8
9
10
11
12
PAU39692

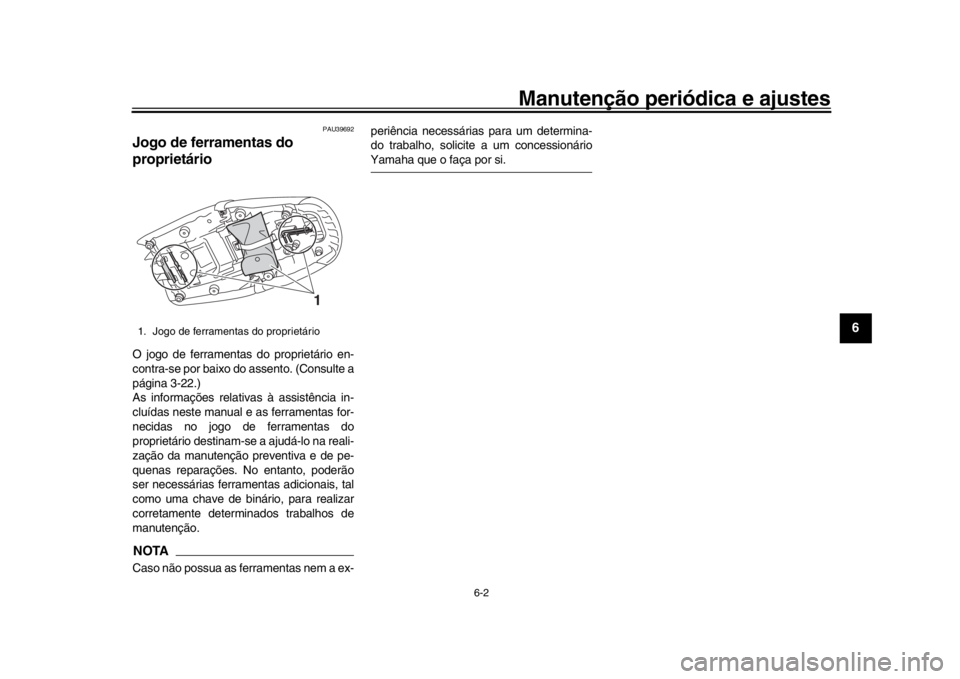

Jogo de ferramentas do
proprietárioO jogo de ferramentas do proprietário en-
contra-se por baixo do assento. (Consulte a
página 3-22.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
corretamente determinados trabalhos de
manutenção.NOTACaso não possua as fe rramentas nem a ex- periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.
1. Jogo de ferramentas do proprietário
1
B90-F-P0_1.book 2 ページ ２０１５年１２月１７日 木曜日 午前９時２０分
Page 56 of 108
Manutenção periódica e ajustes
6-3
1
2
3
4
56
7
8
9
10
11
12
PAU46862
NOTA
As verificações anuais deverão ser efetuadas todos os anos , exceto se for efetuada uma manutenção com base nos quiló-
metros percorridos, ou no caso do Reino Unido, se for efetuada uma manutenção com base nas milhas percorridas.
A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).
Os itens marcados com um asterisco devem ser efetuados por um concessionário Yamaha na medida em que são necessárias fer-ramentas especiais, dados e capacidades técnicas.
PAU46912
Tabela de manutenção periódica para o sistema de controlo das emissõesN.º ITEMTRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Tubo de
combustível Verifique se os tubos de
combustível apresentam fendas
ou danos.
2 *Velas de ignição Verifique o estado.
Limpe e corrija a distância.
Substitua.
3 *Válvulas Verifique a folga das válvulas.
Cada 40000 km (24000 mi)
4 *Sistema de injeção
de combustível Ajuste a sincronização.
5 *Sistema de controlo
de emissões
evaporativas Verifique a existência de danos
no sistema de controlo.
Se necessário, substitua-os.
B90-F-P0_1.book 3 ページ ２０１５年１２月１７日 木曜日 午前９時２０分
Page 57 of 108
Manutenção periódica e ajustes
6-4
1
2
3
4
567
8
9
10
11
12
6 *Sistema de indução
de ar
Verifique se a válvula de corte de
ar, a válvula por diapasão e o
tubo possuem danos.
Substitua eventuais peças danificadas, caso seja
necessário.
N.º ITEM
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B90-F-P0_1.book 4 ページ ２０１５年１２月１７日 木曜日 午前９時２０分
Page 58 of 108
Manutenção periódica e ajustes
6-5
1
2
3
4
56
7
8
9
10
11
12
PAU1770M
Tabela de lubrificação e manutenção geralN.º ITEM TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Elemento do filtro
de ar Substitua.
2Embraiagem Verifique o funcionamento.
3 *Travão dianteiro Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.
Substitua as pastilhas do travão. Sem pre que estiverem gastas até ao limite
4 *Travão traseiro Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.
Substitua as pastilhas do travão. Sem pre que estiverem gastas até ao limite
5 *Tubos dos travões Verifique se apresentam fendas
ou danos.
Verifique se o direcionamento e a articulação estão corretos.
Substitua. Cada 4 anos
6 *Líquido dos travões Mude. Cada 2 anos
7 *Rodas Verifique se apresentam desgaste
ou danos.
8 *Pneus Verifique a profundidade da face
de rolamento e se existem danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija.
9 *Rolamentos de roda Verifique se os rolamentos estão
soltos ou se apresentam danos.
B90-F-P0_1.book 5 ページ ２０１５年１２月１７日 木曜日 午前９時２０分
Page 59 of 108
Manutenção periódica e ajustes
6-6
1
2
3
4
567
8
9
10
11
12
10 *Braço oscilante Verifique o funcionamento e se
apresenta uma folga excessiva.
Lubrifique com massa de lubrificação de sabão de lítio. Cada 50000 km (30000 mi)
11 Corrente de
transmissão Verifique a folga, o alinhamento e
o estado da corrente.
Ajuste e lubrifique minuciosamente a corrente com
lubrificante especial para
correntes de anel de vedação em
O. A cada 800 km (500 mi) e depois de lava
r o motociclo, de conduzir à chuva ou
em áreas húmidas
12 *Rolamentos da
direção Verifique a folga dos rolamentos e
se a direção está dura.
Lubrifique com massa de lubrificação de sabão de lítio. Cada 20000 km (12000 mi)
13 *Fixadores do
chassis Certifique-se de que todas as
porcas, cavilhas e parafusos
estão devidamente alinhados.
14 Eixo de pivô da
alavanca do travão Lubrifique com graxa de silicone.
15 Eixo de pivô do
pedal do travão Lubrifique com massa de
lubrificação de sabão de lítio.
16 Eixo de pivô da
alavanca da
embraiagem Lubrifique com massa de
lubrificação de sabão de lítio.
17 Eixo de pivô do
pedal de mudança
de velocidades Lubrifique com massa de
lubrificação de sabão de lítio.
18 Descanso lateral Verifique o funcionamento.
Lubrifique com massa de
lubrificação de sabão de lítio.
N.º ITEM
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B90-F-P0_1.book 6 ページ ２０１５年１２月１７日 木曜日 午前９時２０分
Page 60 of 108
Manutenção periódica e ajustes
6-7
1
2
3
4
56
7
8
9
10
11
12
19 *Interruptor do
descanso lateral Verifique o funcionamento.
20 *Forquilha dianteira Verifique o funcionamento e se
apresenta fuga de óleo.
21 *Amortecedor de
choques Verifique o funcionamento e se o
amortecedor tem fuga de óleo.
22 *Braço do relé de
suspensão traseira
e pontos de
articulação do
braço de ligação Verifique o funcionamento.
23 Óleo do motor Mude.
Verifique o nível do óleo e se o
veículo apresenta fugas de óleo.
24 Cartucho do filtro
de óleo do motor Substitua.
25 *Sistema de
refrigeração Verifique o nível de refrigerante e
se o veículo apresenta fuga de
refrigerante.
Substitua o refrigerante. Cada 3 anos
26 *Interruptores dos
travões dianteiro e
traseiro Verifique o funcionamento.
27 Peças de
movimento e cabos Lubrifique.
28 *Punho do
acelerador Verifique o funcionamento.
Verifique a folga do punho do
acelerador e ajuste se
necessário.
Lubrifique o cabo e o compartimento do punho.
N.º ITEM
TRABALHO DE VERIFICAÇÃO
OU MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICAÇÃO
ANUAL
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
B90-F-P0_1.book 7 ページ ２０１５年１２月１７日 木曜日 午前９時２０分
