Funciones de los instrumentos y mandos
3-26
1
234
5
6
7
8
9
10
11
12
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase la si-
guiente sección para una explicación delsistema de corte del circuito de encendido).
ADVERTENCIA
SWA10242
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
Yamaha de corte del circuito de encendi-
do ha sido diseñado para ayudar al con-
ductor a cumplir con la responsabilidad
de subir el caballete lateral antes de ini-
ciar la marcha. Por tanto, compruebe re-
gularmente este sistema y hágalo
reparar en un concesionario Yamaha si
no funciona correctamente.
SAU57950
Sistema de corte del circuito de
encendidoEl sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto ) tiene las funciones
siguientes.
Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
B90-9-S0_1.book 26 ページ 2015年12月16日 水曜日 午後4時28分
Page 42 of 104

Funciones de los instrumentos y mandos
3-27
1
23
4
5
6
7
8
9
10
11
12

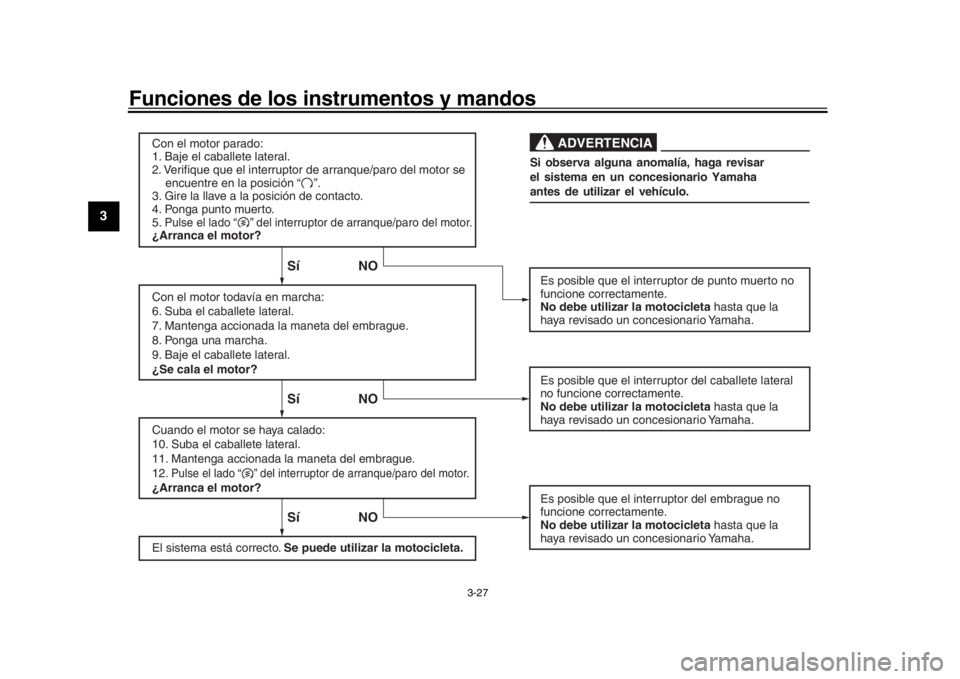

Con el motor parado:
1. Baje el caballete lateral.
2. Verifique que el interruptor de arranque/paro del motor se
encuentre en la posición “ ”.
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el lado “ ” del interruptor de arranque/paro del motor.¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12.
Pulse el lado “ ” del interruptor de arranque/paro del motor.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta. Es posible que el interruptor de punto muerto no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del embrague no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NO
Si observa alguna anomalía, haga revisar
el sistema en un concesionario Yamaha
antes de utilizar el vehículo.
ADVERTENCIA
B90-9-S0_1.book 27 ページ 2015年12月16日 水曜日 午後4時28分
Page 43 of 104

Funciones de los instrumentos y mandos
3-28
1
234
5
6
7
8
9
10
11
12
SAU70640
Conector de corriente continuaEste vehículo está equipado con un conec-
tor auxiliar de corriente continua. Consulte
el concesionario Yamaha antes de instalar
un accesorio.
B90-9-S0_1.book 28 ページ 2015年12月16日 水曜日 午後4時28分
Page 44 of 104

4-1
1
2
34
5
6
7
8
9
10
11
12
Para su seguridad – comprobaciones previas
SAU15599
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisi ón y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11152
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no puede resolverse mediante los procedimientos que se facilitan eneste manual, haga revisar el vehícu lo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
Gasolina Comprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.
Verificar que el tubo respiradero y el tubo de rebose del depósito de gasolina no
estén obstruidos, agrietados o dañados y comprobar las conexiones de los
tubos. 3-19, 3-21
Aceite de motor Comprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo
recomendado hasta el nivel especificado.
Comprobar si existen fugas. 6-10
Líquido refrigerante Comprobar nivel en el depósito de líquido refrigerante.
Si es necesario, añadir líquido refrigerant
e del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema de refrigeración. 6-13
Freno delantero Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añada el líquido de freno recomendado hasta el nivel que se especifica.
Comprobar si existen fuga s en el sistema hidráulico. 6-22
B90-9-S0_1.book 1 ページ 2015年12月16日 水曜日 午後4時28分
Page 45 of 104

Para su seguridad – comprobaciones previas
4-2
1
2
345
6
7
8
9
10
11
12
Freno trasero Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso,
solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añada el líquido de fr eno recomendado hasta el nivel que se
especifica.
Comprobar si existen fugas en el sistema hidráulico. 6-22
Embrague Comprobar funcionamiento.
Lubricar el cable si es necesario.
Comprobar el juego de la maneta.
Ajustar si es necesario. 6-20
Puño del acelerador Verificar si el funcionamiento es suave.
Compruebe el juego libre del puño del acelerador.
Si es necesario, solicite a un concesionario Yamaha que ajuste el juego libre del
puño del acelerador y lubrique el cable y la caja del puño. 6-16, 6-27
Cables de mando Verificar si el funcionamiento es suave.
Lubricar si es necesario. 6-26
Cadena de transmisión Comprobar el juego de la cadena.
Ajustar si es necesario.
Comprobar estado de la cadena.
Lubricar si es necesario. 6-24, 6-26
Ruedas y neumáticos Comprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario. 6-17, 6-20
Pedales de freno y cambio Verificar si el funcionamiento es suave.
Lubricar los puntos de pivote de los pedales si es necesario. 6-27
Manetas de freno y embrague Verificar si el funcionamiento es suave.
Lubricar los puntos de pivote
de las manetas si es necesario. 6-28
Caballete lateral Verificar si el funcionamiento es suave.
Lubricar el pivote si es necesario. 6-28
ELEMENTO COMPROBACIONES PÁGINA
B90-9-S0_1.book 2 ページ 2015年12月16日 水曜日 午後4時28分
Page 46 of 104

Para su seguridad – comprobaciones previas
4-3
1
2
34
5
6
7
8
9
10
11
12
Fijaciones del bastidor Comprobar que todas las tuercas, pernos y tornillos estén correctamente
apretados.
Apretar si es necesario. —
Instrumentos, luces, señales
e interruptores Comprobar funcionamiento.
Corregir si es necesario.
—
Interruptor del caballete
lateral Comprobar funcionamiento del sistema
de corte del circuito de encendido.
Si el sistema no funciona correctament e, solicitar a un concesionario Yamaha
que revise el vehículo. 3-26
ELEMENTO COMPROBACIONES PÁGINA
B90-9-S0_1.book 3 ページ 2015年12月16日 水曜日 午後4時28分
Page 47 of 104

5-1
1
2
3
456
7
8
9
10
11
12
Utilización y puntos importa ntes para la conducciónSAU15952
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10272
Si no se familiariza con los mandos pue-
de perder el control, con el consiguienteriesgo de accidente o daños personales.
SAUM3631
NOTAEste modelo está equipado con:
un sensor de ángulo de inclinación
para que se pare el motor en caso de
vuelco. En ese caso la luz de aviso de
avería del motor se enciende, pero no
se trata de un fallo. Gire la llave a
“OFF” y luego a “ON” para que se apa-
gue la luz de aviso. De lo contrario el
motor no arrancará, aunque gire al
pulsar el interruptor de arranque.
un sistema de paro automático del
motor. El motor se para automática-
mente si se deja al ralentí durante 20
minutos. Si el motor se para, pulse el
interruptor de arranque para volver aponerlo en marcha.
SAU73430
Arranque del motorPara que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes:
La transmisión esté en la posición de
punto muerto.
Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-26.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de arranque/
paro del motor se encuentre en “ ”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse.
Luz de aviso del nivel de aceite
Luz de aviso de la temperatura del
líquido refrigerante
Luz de aviso de avería del motor
Luz indicadora del sistema inmovi-
lizador
ATENCIÓN
SCA17671
Si las luces indicadoras o de aviso ante-
riores no se encienden inicialmente al
girar la llave a la posición “ON” o si una
de ellas permanece encendida, consulte
en la página 3-3 para la comprobación
B90-9-S0_1.book 1 ページ 2015年12月16日 水曜日 午後4時28分
Page 48 of 104

Utilización y puntos importantes para la conducción
5-2
1
2
3
45
6
7
8
9
10
11
12
del circuito de la luz indicadora o de avi-so correspondiente. La luz de aviso del sistema ABS debe
encenderse cuando se gira la llave a la
posición “ON” y luego apagarse des-
pués de circular a una velocidad de 10
km/h (6 mi/h) o superior.ATENCIÓN
SCA17682
Si la luz de aviso del sistema ABS no se
enciende y apaga como se ha explicado
anteriormente, consulte en la página 3-3
la comprobación del circuito correspon-diente.2. Ponga la transmisión en la posición de punto muerto. La luz indicadora de
punto muerto se debe encender. Si no
se enciende, haga revisar el circuito
eléctrico en un concesionario
Yamaha.
3. Arranque el motor moviendo el inte- rruptor hacia “ ”.
Si el motor no arranca, suelte el inte-
rruptor de arranque/paro del motor,
espere unos segundos e inténtelo de
nuevo. Cada intento de arranque debe
ser lo más breve posible a fin de pre-
servar la batería. No accione el arran-
que durante más de 10 segundos
seguidos.
ATENCIÓN
SCA11043
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-tor frío!
SAU16673
CambioEl cambio de marchas le permite controlar
la cantidad de potencia de motor disponible
para iniciar la marcha, acelerar, subir pen-
dientes, etc.
En la figura se muestran las posiciones del
cambio de marchas.NOTAPara poner la transmisión en la posición de
punto muerto, pise el pedal de cambio repe-
tidamente hasta que llegue al final de su re-
corrido y, a continuación, levánteloligeramente.1. Pedal de cambio
2. Posición de punto muerto
1
N
2 3 4
5 6
1
2
B90-9-S0_1.book 2 ページ 2015年12月16日 水曜日 午後4時28分
Page 49 of 104

Utilización y puntos importantes para la conducción
5-3
1
2
3
456
7
8
9
10
11
12
ATENCIÓN
SCA10261
Incluso con la transmisión en la po-
sición de punto muerto, no descien-
da pendientes durante periodos de
tiempo prolongados con el motor
parado ni remolque la motocicleta
en distancias largas. La transmi-
sión sólo se engrasa correctamente
cuando el motor está funcionando.
Un engrase inadecuado puede ave-
riar la transmisión.
Utilice siempre el embrague para
cambiar de marcha a fin de evitar
que se averíe el motor, la transmi-
sión y la transmisión secundaria,
los cuales no han sido diseñados
para soportar el impacto de un cam-bio forzado.
SAU16682
Inicio de la marcha y aceleración 1. Accione la maneta de embrague para desembragar.
2. Ponga la primera. La luz indicadora de
punto muerto se debe apagar.
3. Acelere de forma gradual y al mismo tiempo suelte lentamente el embra-
gue.
4. A las velocidades recomendadas que se indican en la tabla siguiente, des- acelere y al mismo tiempo apriete rápi-
damente el embrague.
5. Ponga la segunda. (Tenga cuidado de no poner punto muerto).
6. Acelere parcialmente y suelte el em-
brague de forma gradual.
7. Siga el mismo procedimiento para pa- sar a las otras marchas superiores.
NOTAEn condiciones de utilización normales,
cambie de marcha a las velocidades reco-mendadas.
SAU58270
Para aminorar la velocidad
1. Suelte el acelerador y accione los fre- nos delantero y trasero para reducir
con suavidad la velocidad de la moto-
cicleta.
2. En los puntos de cambio recomenda- dos que se muestran en el cuadro si-
guiente, cambie a una marcha inferior.
3. Cuando la motocicleta llegue a 25 km/h (16 mph), el motor esté a punto
de calarse o funcione a tirones, apriete
la maneta de embrague, reduzca la
velocidad con los frenos y siga cam-
biando a una marcha inferior según
sea necesario.
4. Cuando la motocicleta se haya para- do, puede cambiar a punto muerto. La
luz indicadora de punto muerto se
debe encender, tras lo cual puede sol-
tar la maneta de embrague.
ADVERTENCIA
SWA17380
Una frenada inapropiada puede
ocasionar la pérdida de control o de
tracción. Utilice siempre los dos
frenos y acciónelos con suavidad.
Asegúrese de que la velocidad de la
motocicleta y el régimen del motor
hayan disminuido lo suficiente an-
tes de cambiar a
una marcha infe-
rior. El cambio a una marcha
inferior cuando la velocidad del ve-
hículo o el régimen del motor son
demasiado altos puede provocar la
pérdida de tracción de la rueda tra-
sera o un exceso de revoluciones
del motor. Esto puede provocar la
pérdida de control, un accidente y
lesiones. Puede ocasionar asimis-
mo averías del motor o de la trans-misión secundaria.
SAU64150
Velocidades recomendadas para cam-
biar de marcha
En la tabla siguiente se muestran las veloci-
dades recomendadas para cambiar de
B90-9-S0_1.book 3 ページ 2015年12月16日 水曜日 午後4時28分
Page 50 of 104

Utilización y puntos importantes para la conducción
5-4
1
2
3
45
6
7
8
9
10
11
12
marcha durante la aceleración y la desace-
leración.
SAU16811
Consejos para reducir el
consumo de gasolinaEl consumo de gasolina depende en gran
medida del estilo de conducción. Considere
los consejos siguientes para reducir el con-
sumo de gasolina:
No apure las marchas y evite revolu-
cionar mucho el motor durante la ace-
leración.
No fuerce el motor al reducir las mar-
chas y evite acelerar en punto muerto.
Pare el motor en lugar de dejarlo a ra-
lentí durante periodos prolongados (p.
ej. en los atascos, en los semáforos o
en los pasos a nivel).
SAU16842
Rodaje del motorNo existe un periodo más importante para
la vida del motor que el comprendido entre
0 y 1600 km (1000 mi). Por esta razón,
debe leer atentamente el material siguiente.
Puesto que el motor es nuevo, no lo fuerce
excesivamente durante los primeros 1600
km (1000 mi). Las diferentes piezas del mo-
tor se desgastan y pulen hasta sus holguras
correctas de trabajo. Durante este periodo
debe evitar el funcionamiento prolongado a
todo gas o cualquier condición que pueda
provocar el sobrecal entamiento del motor.
SAU17094
0–1000 km (0–600 mi)
Evite un funcionamiento prolongado a más
de 5600 r/min. ATENCIÓN: A los 1000 km
(600 mi) de funcionamiento se debe
cambiar el aceite del motor y sustituir el
cartucho o elemento del filtro.
[SCA10303]
1000–1600 km (600–1000 mi)
Evite un funcionamiento prolongado a más
de 6800 r/min.
1600 km (1000 mi) y más
Ya puede utilizar el vehículo normalmente.
Velocidades para pasar a la marcha
superior:
1ª 2ª: 20 km/h (12 mph)
2ª 3ª: 30 km/h (19 mph)
3ª 4ª: 40 km/h (25 mph)
4ª 5ª: 50 km/h (31 mph)
5ª 6ª: 60 km/h (37 mph)
Velocidades para pasar a la marcha
inferior:
6ª 5ª: 45 km/h (28 mph)
5ª 4ª: 35 km/h (22 mph)
4ª 3ª: 25 km/h (16 mph)
B90-9-S0_1.book 4 ページ 2015年12月16日 水曜日 午後4時28分
