YAMAHA XSR 900 2017 Notices Demploi (in French)
Manufacturer: YAMAHA, Model Year: 2017, Model line: XSR 900, Model: YAMAHA XSR 900 2017Pages: 104, PDF Size: 7.42 MB
Page 21 of 104

Commandes et instruments
3-6
1
234
5
6
7
8
9
10
11
12
FAU73253

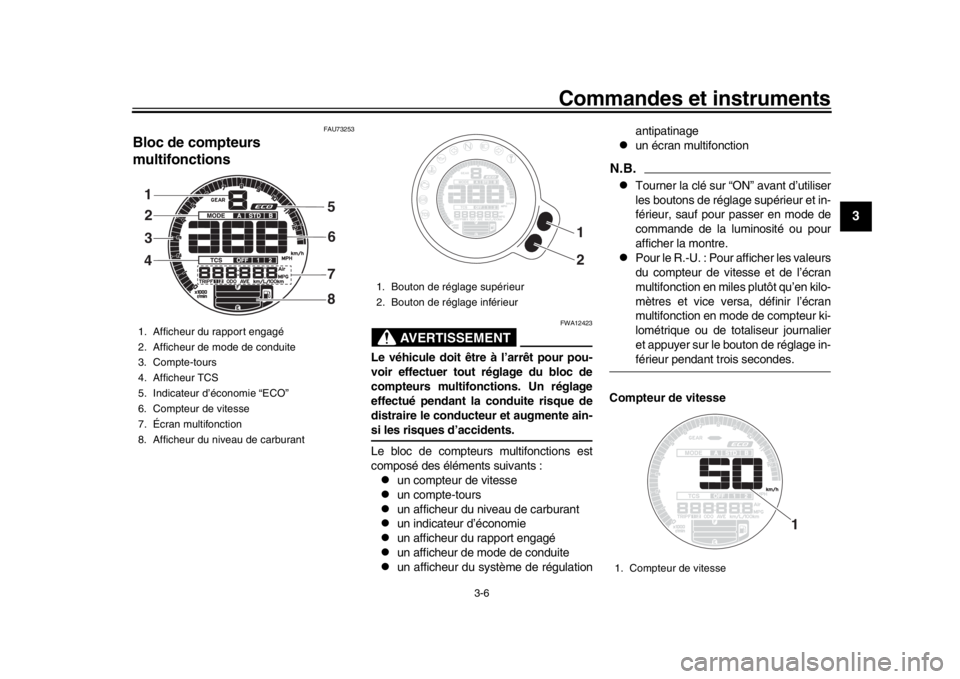

Bloc de compteurs
multifonctions
AVERTISSEMENT
FWA12423
Le véhicule doit être à l’arrêt pour pou-
voir effectuer tout réglage du bloc de
compteurs multifonctions. Un réglage
effectué pendant la conduite risque de
distraire le conducteur et augmente ain-si les risques d’accidents.
Le bloc de compteurs multifonctions est
composé des éléments suivants :
un compteur de vitesse
un compte-tours
un afficheur du niveau de carburant
un indicateur d’économie
un afficheur du rapport engagé
un afficheur de mode de conduite
un afficheur du système de régulation antipatinage
un écran multifonction
N.B.
Tourner la clé sur “ON” avant d’utiliser
les boutons de réglage supérieur et in-
férieur, sauf pour passer en mode de
commande de la luminosité ou pour
afficher la montre.
Pour le R.-U. : Pour afficher les valeurs
du compteur de vitesse et de l’écran
multifonction en miles plutôt qu’en kilo-
mètres et vice versa, définir l’écran
multifonction en mode de compteur ki-
lométrique ou de totaliseur journalier
et appuyer sur le bouton de réglage in-férieur pendant trois secondes.
Compteur de vitesse
1. Afficheur du rapport engagé
2. Afficheur de mode de conduite
3. Compte-tours
4. Afficheur TCS
5. Indicateur d’économie “ECO”
6. Compteur de vitesse
7. Écran multifonction
8. Afficheur du niveau de carburant1 32
4 5
6
8
7
1. Bouton de réglage supérieur
2. Bouton de réglage inférieur
1 2
1. Compteur de vitesse
1
Page 22 of 104

Commandes et instruments
3-7
1
23
4
5
6
7
8
9
10
11
12
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.

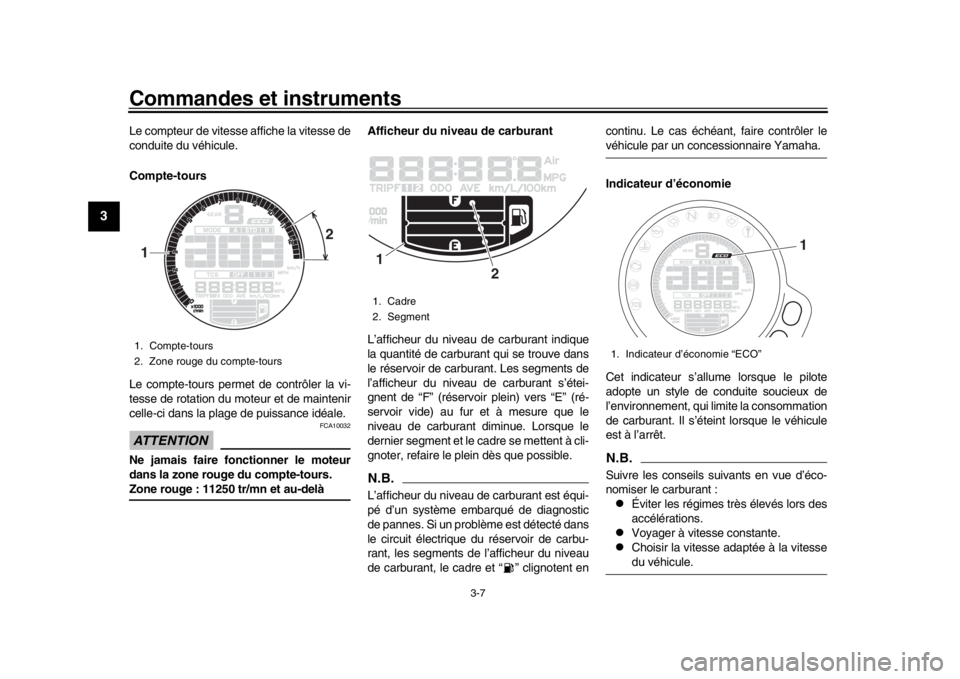

Compte-tours
Le compte-tours permet de contrôler la vi-
tesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.Zone rouge : 11250 tr/mn et au-delà Afficheur du niveau de carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant s’étei-
gnent de “F” (réservoir plein) vers “E” (ré-
servoir vide) au fur et à mesure que le
niveau de carburant diminue. Lorsque le
dernier segment et le
cadre se mettent à cli-
gnoter, refaire le plein dès que possible.
N.B.L’afficheur du niveau de carburant est équi-
pé d’un système embarqué de diagnostic
de pannes. Si un problème est détecté dans
le circuit électrique du réservoir de carbu-
rant, les segments de l’afficheur du niveau
de carburant, le cadre et “ ” clignotent en continu. Le cas échéant, faire contrôler le
véhicule par un concessionnaire Yamaha.
Indicateur d’économie
Cet indicateur s’allume lorsque le pilote
adopte un style de conduite soucieux de
l’environnement, qui limite la consommation
de carburant. Il s’éteint lorsque le véhicule
est à l’arrêt.N.B.Suivre les conseils suivants en vue d’éco-
nomiser le carburant :
Éviter les régimes très élevés lors des
accélérations.
Voyager à vitesse constante.
Choisir la vitesse adaptée à la vitessedu véhicule.
1. Compte-tours
2. Zone rouge du compte-tours1
2
1. Cadre
2. Segment1
2
1. Indicateur d’économie “ECO”
1
Page 23 of 104

Commandes et instruments
3-8
1
234
5
6
7
8
9
10
11
12

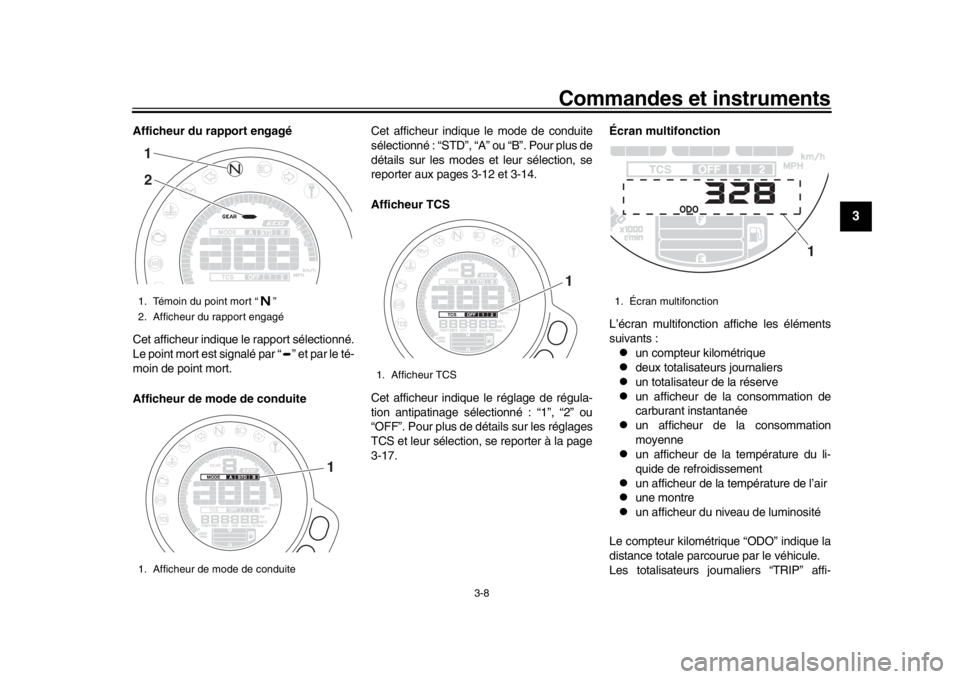

Afficheur du rapport engagé
Cet afficheur indique le rapport sélectionné.
Le point mort est signalé par “ ” et par le té-
moin de point mort.
Afficheur de mode de conduite Cet afficheur indique le mode de conduite
sélectionné : “STD”, “A” ou “B”. Pour plus de
détails sur les modes et leur sélection, se
reporter aux pages 3-12 et 3-14.
Afficheur TCS
Cet afficheur indique le réglage de régula-
tion antipatinage sélectionné : “1”, “2” ou
“OFF”. Pour plus de détails sur les réglages
TCS et leur sélection, se reporter à la page
3-17.Écran multifonction
L’écran multifonction affiche les éléments
suivants :
un compteur kilométrique
deux totalisateurs journaliers
un totalisateur de la réserve
un afficheur de la consommation de
carburant instantanée
un afficheur de la consommation
moyenne
un afficheur de la température du li-
quide de refroidissement
un afficheur de la température de l’air
une montre
un afficheur du niveau de luminosité
Le compteur kilométrique “ODO” indique la
distance totale parcourue par le véhicule.
Les totalisateurs jour naliers “TRIP” affi-
1. Témoin du point mort “ ”
2. Afficheur du rapport engagé
1. Afficheur de mode de conduite12
1
1. Afficheur TCS
1
1. Écran multifonction
1
Page 24 of 104

Commandes et instruments
3-9
1
23
4
5
6
7
8
9
10
11
12
chent la distance parcourue depuis leur der-
nière remise à zéro.N.B.
Le compteur kilométrique se bloque à
999999.
Les compteurs journaliers se remet-
tent à zéro et continuent à compteraprès 9999.9.
Appuyer sur le bouton de réglage inférieur
pour modifier l’affichage des compteurs
(compteur kilométrique “ODO”, totalisateurs
journaliers “TRIP 1” et “TRIP 2”, consom-
mation instantanée de carburant “km/L” ou
“L/100 km”, consommation moyenne de
carburant “AVE_ _._ km/L” ou “AVE_ _._ L/
100 km”, température du liquide de refroi-
dissement “_ _ °C”, température ambiante
“Air_ _ °C” et montre “_ _:_ _”) dans l’ordre
suivant :
ODO → TRIP 1 → TRIP 2 → km/L ou L/100
km → AVE_ _._ km/L ou AVE_ _._ L/100
km → _ _ °C → Air_ _ °C → Clock _ _ :_ _
→ ODO
Pour le R.-U. :
Appuyer sur le bouton de réglage inférieur
pour modifier l’affichage des compteurs
(compteur kilométrique “ODO”, totalisateurs
journaliers “TRIP 1” et “TRIP 2”, consom- mation instantanée de carburant “km/L”, “L/
100 km” ou “MPG”, consommation
moyenne de carburant “AVE_ _._ km/L”,
“AVE_ _._ L/100 km” ou “AVE_ _._ MPG”,
température du liquide de refroidissement
“_ _
°C”, température ambiante “Air_ _ °C”
et montre “_ _:_ _”) dans l’ordre suivant :
ODO → TRIP 1 → TRIP 2 → km/L, L/100
km ou MPG → AVE_ _._ km/L, AVE_ _._ L/
100 km ou AVE_ _._ MPG → _ _ ° C → Air_
_ °C → Clock _ _ :_ _ → ODO
N.B.
Appuyer sur le bouton de réglage su-
périeur pour modifier l’affichage dans
l’ordre inverse.
Le totalisateur journalier de la réserve
de carburant s’allume automatique-ment.
Si le dernier segment et le cadre de la jauge
de carburant commencent à clignoter,
l’écran passe automatiquement en mode
d’affichage de la réserve du totaliseur jour-
nalier “TRIP F” et affiche la distance parcou-
rue à partir de cet instant. Dans ce cas,
appuyer sur le bouton de réglage inférieur
pour modifier l’affichage dans l’ordre sui-
vant : TRIP F →
km/L ou L/100 km → AVE_ _._
km/L ou AVE_ _._ L/100 km → _ _ °C →
Air_ _ ° C → Clock _ _ :_ _ → ODO → TRIP
1 → TRIP 2 → TRIP F
Pour le R.-U. :
TRIP F → km/L, L/100 km ou MPG → AVE_
_._ km/L, AVE_ _._ L/100 km ou AVE_ _._
MPG → _ _ °C → Air_ _ °C → Clock _ _ :_
_ → ODO → TRIP 1 → TRIP 2 → TRIP F
Pour remettre à zéro un totalisateur journa-
lier, appuyer sur le bouton de réglage supé-
rieur pendant une seconde.
Si la remise à zéro du totalisateur journalier
de la réserve de carburant n’est pas effec-
tuée manuellement, elle est automatique et
celui-ci disparaît de l’affichage après que
vous avez refait le plein et parcouru 5 km (3
mi).
Page 25 of 104

Commandes et instruments
3-10
1
234
5
6
7
8
9
10
11
12
Consommation instantanée de carbu-
rant
L’afficheur de la consommation instantanée
peut afficher la valeur suivant la formule
“km/L” ou “L/100 km” ; ou bien pour le R.U.,
également suivant la formule “MPG”.
“km/L” : La distance qui peut être par-
courue avec 1.0 L de carburant dans
les conditions de conduite du moment.
“L/100 km” : La quantité de carburant
nécessaire pour parcourir 100 km
dans les conditions de conduite du
moment.
“MPG” : La distance qui peut être par-
courue avec 1.0 Imp.gal de carburant
dans les conditions de conduite du
moment.
Pour alterner entre les paramètres de consommation instantanée de carburant,
appuyer sur le bouton de réglage inférieur
pendant deux secondes.
N.B.“_ _._” s’affiche lors de la conduite à une vi-tesse inférieure à
20 km/h (12 mi/h).
Consommation moyenne de carburant
L’afficheur indique la consommation
moyenne de carburant depuis sa dernière
remise à zéro.
L’afficheur de la consommation moyenne
de carburant peut afficher la valeur suivant
la formule “AVE_ _._ km/L” ou “AVE_ _._ L/
100 km”, ou bien pour le R.U., également
suivant la formul e “AVE_ _._ MPG”.
“AVE_ _._ km/L” : La distance moyenne qui peut être parcourue avec
1.0 L de carburant.
“AVE_ _._ L/100 km” : La quantité
moyenne de carburant nécessaire
pour parcourir 100 km.
“AVE_ _._ MPG” : La distance
moyenne qui peut être parcourue avec
1.0 Imp.gal de carburant.
Pour alterner entre les paramètres de
consommation moyenne de carburant, ap-
puyer sur le bouton de réglage inférieur
pendant deux secondes.
Pour remettre à zéro la consommation
moyenne de carburant, appuyer sur le bou-
ton de réglage supérieur pendant une se-
conde.
N.B.Après avoir remis à zéro la consommation
moyenne de carburant, “_ _._” s’affiche jus-
qu’à l’accomplissement du premier kilo-mètre (0.6 mi).
1. Affichage de la consommation instantanée de carburant
1
1. Affichage de la consommation moyenne de carburant
1
Page 26 of 104

Commandes et instruments
3-11
1
23
4
5
6
7
8
9
10
11
12

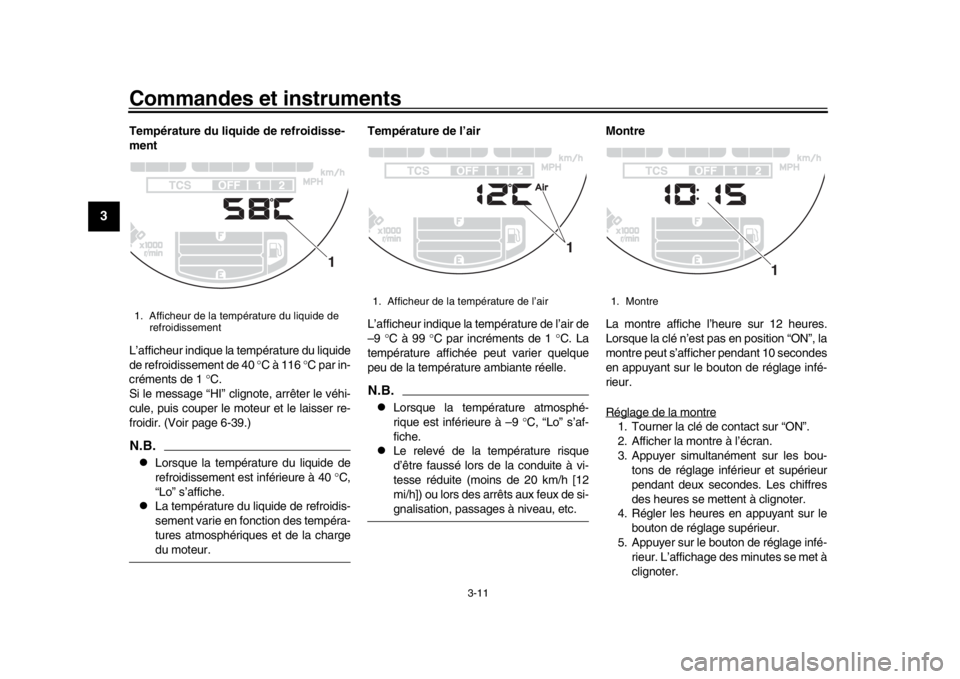

Température du liquide de refroidisse-
ment
L’afficheur indique la température du liquide
de refroidissement de 40 °C à 116 °C par in-
créments de 1 °C.
Si le message “HI” clignote, arrêter le véhi-
cule, puis couper le moteur et le laisser re-
froidir. (Voir page 6-39.)N.B.
Lorsque la température du liquide de
refroidissement est inférieure à 40 °C,
“Lo” s’affiche.
La température du liquide de refroidis-
sement varie en fonction des tempéra-
tures atmosphériques et de la chargedu moteur. Température de l’air
L’afficheur indique la température de l’air de
–9
°C à 99 ° C par incréments de 1 °C. La
température affichée peut varier quelque
peu de la température ambiante réelle.
N.B.
Lorsque la température atmosphé-
rique est inférieure à –9 °C, “Lo” s’af-
fiche.
Le relevé de la température risque
d’être faussé lors de la conduite à vi-
tesse réduite (moins de 20 km/h [12
mi/h]) ou lors des arrêts aux feux de si-gnalisation, passages à niveau, etc. Montre

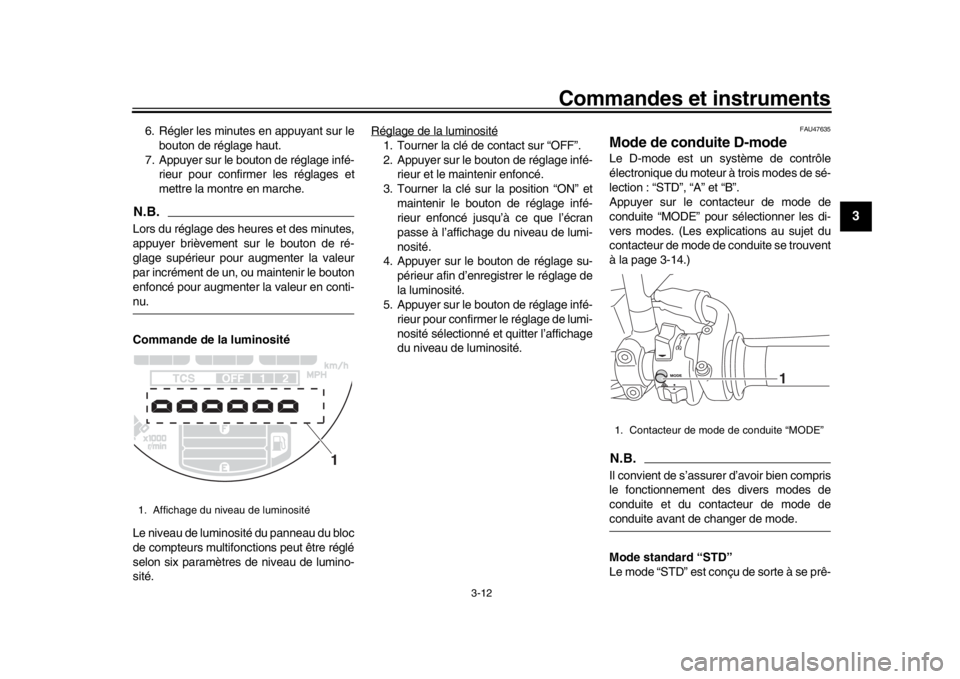

La montre affiche l’heure sur 12 heures.
Lorsque la clé n’est pas en position “ON”, la
montre peut s’afficher pendant 10 secondes
en appuyant sur le bouton de réglage infé-
rieur.
Réglage de la montre
1. Tourner la clé de contact sur “ON”.
2. Afficher la montre à l’écran.
3. Appuyer simultanément sur les bou-
tons de réglage inférieur et supérieur
pendant deux secondes. Les chiffres
des heures se mettent à clignoter.
4. Régler les heures en appuyant sur le bouton de réglage supérieur.
5. Appuyer sur le bouton de réglage infé- rieur. L’affichage des minutes se met à
clignoter.
1. Afficheur de la température du liquide de refroidissement
1
1. Afficheur de la température de l’air
1
1. Montre
1
Page 27 of 104

Commandes et instruments
3-12
1
234
5
6
7
8
9
10
11
12
6. Régler les minutes en appuyant sur le bouton de réglage haut.
7. Appuyer sur le bouton de réglage infé- rieur pour confirmer les réglages et
mettre la montre en marche.N.B.Lors du réglage des heures et des minutes,
appuyer brièvement sur le bouton de ré-
glage supérieur pour augmenter la valeur
par incrément de un, ou maintenir le bouton
enfoncé pour augmenter la valeur en conti-nu.
Commande de la luminosité
Le niveau de luminosité du panneau du bloc
de compteurs multifonctions peut être réglé
selon six paramètres de niveau de lumino-
sité. Réglage de la luminosité
1. Tourner la clé de contact sur “OFF”.
2. Appuyer sur le bouton de réglage infé-
rieur et le maintenir enfoncé.
3. Tourner la clé sur la position “ON” et
maintenir le bouton de réglage infé-
rieur enfoncé jusqu’à ce que l’écran
passe à l’affichage du niveau de lumi-
nosité.
4. Appuyer sur le bouton de réglage su- périeur afin d’enregistrer le réglage de
la luminosité.
5. Appuyer sur le bouton de réglage infé- rieur pour confirmer le réglage de lumi-
nosité sélectionné et quitter l’affichage
du niveau de luminosité.
FAU47635
Mode de conduite D-modeLe D-mode est un système de contrôle
électronique du moteur à trois modes de sé-
lection : “STD”, “A” et “B”.
Appuyer sur le contacteur de mode de
conduite “MODE” pour sélectionner les di-
vers modes. (Les explications au sujet du
contacteur de mode de conduite se trouvent
à la page 3-14.)N.B.Il convient de s’assurer d’avoir bien compris
le fonctionnement des divers modes de
conduite et du contacteur de mode deconduite avant de changer de mode.
Mode standard “STD”
Le mode “STD” est conçu de sorte à se prê-
1. Affichage du niveau de luminosité
1
1. Contacteur de mode de conduite “MODE”
1
Page 28 of 104

Commandes et instruments
3-13
1
23
4
5
6
7
8
9
10
11
12
ter à diverses conditions de conduite.
Ce mode permet une conduite fluide et
sportive à tous les régimes.
Mode “A”
Le mode “A” offre une réponse plus sportive
à bas et moyen régime que le mode “STD”.
Mode “B”
Le mode “B” offre une réponse moins inci-
sive que le mode “STD” lors des sollicita-
tions des gaz partic ulièrement fines.
FAU1234M

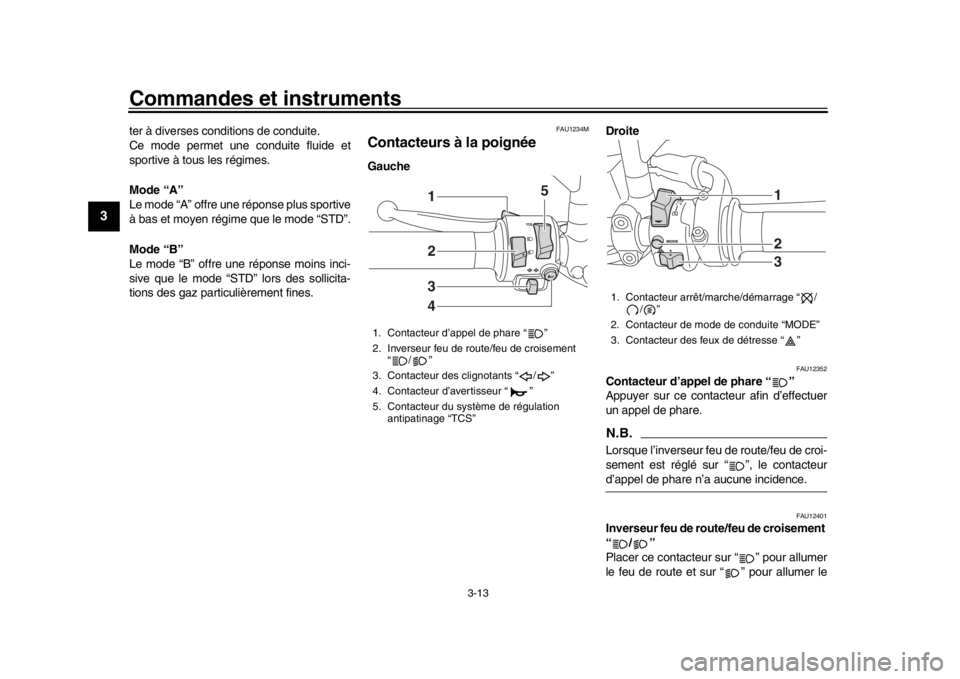

Contacteurs à la poignéeGauche Droite
FAU12352
Contacteur d’appel de phare “ ”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.N.B.Lorsque l’inverseur feu de route/feu de croi-
sement est réglé su
r “ ”, le contacteurd’appel de phare n’a aucune incidence.
FAU12401
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
1. Contacteur d’appel de phare “ ”
2. Inverseur feu de route/feu de croisement
“/”
3. Contacteur des clignotants “ / ”
4. Contacteur d’avertisseur “ ”
5. Contacteur du système de régulation antipatinage “TCS”
2341 5
1. Contacteur arrêt/marche/démarrage “ /
/”
2. Contacteur de mode de conduite “MODE”
3. Contacteur des feux de détresse “ ”
123
Page 29 of 104

Commandes et instruments
3-14
1
234
5
6
7
8
9
10
11
12
feu de croisement.
FAU12461
Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour signa-
ler un virage à gauche, pousser ce contac-
teur vers la position “ ”. Une fois relâché,
le contacteur retourne à sa position cen-
trale. Pour éteindre le s clignotants, appuyer
sur le contacteur après que celui-ci est re-
venu à sa position centrale.
FAU12501
Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU73391
Contacteur du système de régulation an-
tipatinage “TCS”
Le papillon des gaz étant fermé, enfoncer
ce contacteur pour passer de TCS “1” à “2”.
Remonter ce contac teur pour passer de
TCS “2” à “1”.
Le véhicule étant à l’arrêt, remonter ce
contacteur pendant deux secondes pour
désactiver le système. Enfoncer ce contac-
teur pour activer le système.N.B.
Le réglage TCS sélectionné est indi- qué sur l’afficheur TCS (page 3-8).
Le système de régulation antipatinage
et les réglages TCS sont expliqués à lapage 3-17.
FAU54212
Contacteur arrêt/marche/démarrage
“//”
Pour lancer le moteur à l’aide du démarreur,
placer ce contacteur sur “ ”, puis appuyer
vers le bas vers “ ”. Avant de mettre le
moteur en marche, il convient de lire les ins-
tructions de mise en marche figurant à la
page 5-1.
En cas d’urgence, comme par exemple, lors
d’une chute ou d’un blocage de câble des
gaz, placer ce contacteur sur “ ” afin de
couper le moteur.
FAU12735
Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON” ou
“ ”, ce contacteur permet d’enclencher
les feux de détresse (clignotement simulta-
né de tous les clignotants).
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant repr
ésenter un danger.
ATTENTION
FCA10062
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-charger.
FAU73321
Contacteur de mode de conduite
“MODE”
AVERTISSEMENT
FWA18440
Ne pas changer le mode de conduite tantque le véhicule est en mouvement.
La poignée des gaz étant fermée, appuyer
sur ce contacteur pour changer de mode de
conduite (page 3-12) dans l’ordre suivant :
A → B → STD → AN.B.
Le mode de conduite réglé est indiqué
sur l’afficheur correspondant (page
3-8).
Le mode de conduite réglé est enre-
gistré lorsque le moteur du véhiculeest coupé.
Page 30 of 104

Commandes et instruments
3-15
1
23
4
5
6
7
8
9
10
11
12
FAU12822

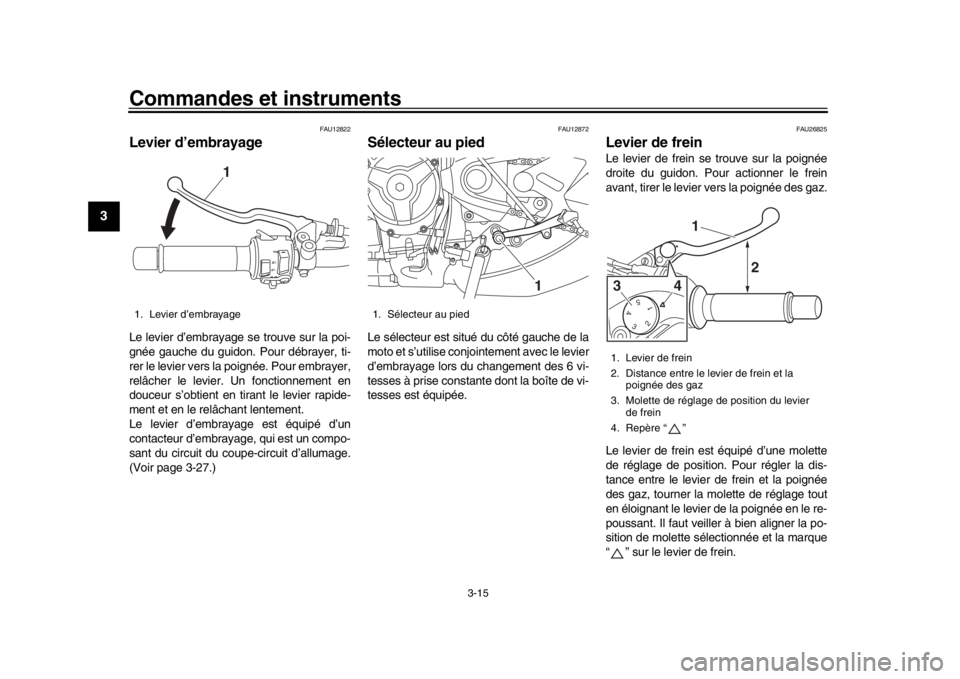

Levier d’embrayageLe levier d’embrayage se trouve sur la poi-
gnée gauche du guidon. Pour débrayer, ti-
rer le levier vers la poignée. Pour embrayer,
relâcher le levier. Un fonctionnement en
douceur s’obtient en tirant le levier rapide-
ment et en le relâchant lentement.
Le levier d’embrayage est équipé d’un
contacteur d’embrayage, qui est un compo-
sant du circuit du coupe-circuit d’allumage.
(Voir page 3-27.)
FAU12872
Sélecteur au piedLe sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 6 vi-
tesses à prise constante dont la boîte de vi-
tesses est équipée.
FAU26825
Levier de freinLe levier de frein se trouve sur la poignée
droite du guidon. Pour actionner le frein
avant, tirer le levier vers la poignée des gaz.
Le levier de frein est équipé d’une molette
de réglage de position. Pour régler la dis-
tance entre le levier de frein et la poignée
des gaz, tourner la molette de réglage tout
en éloignant le levier de la poignée en le re-
poussant. Il faut veiller à bien aligner la po-
sition de molette sélectionnée et la marque
“ ” sur le levier de frein.
1. Levier d’embrayage
1
1. Sélecteur au pied
1
1. Levier de frein
2. Distance entre le levier de frein et la poignée des gaz
3. Molette de réglage de position du levier de frein
4. Repère “ ”
543
21
1
2
43
