YAMAHA XSR 900 2017 Notices Demploi (in French)

1-4
Consignes de sécurité
12
3
4
5
6
7
8
9
10
11
12
Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces mo-
difications ne sont pas appropriés en raison
du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en place
de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhi-
cule venant altérer le concept ou les carac-
téristiques du véhicule peut soumettre les
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Le
propriétaire est responsable des dom-
mages découlant d’une modification du vé-
hicule.
Respecter les conseils suivants lors du
montage d’accessoires , ainsi que ceux don-
nés à la section “Charge”.
Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la mo-
to. Examiner soigneusement les ac-
cessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction ou le fonctionnement des com-
mandes. Vérifier aussi qu’ils ne ca-
chent pas les feux et catadioptres.
Les accessoires montés sur le gui-
don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids ou à
des changements d’ordre aérody-
namique. Si des accessoires sont
montés sur le guidon ou autour de la
fourche, ils doivent être aussi légers
et compacts que possible.
Des accessoires volumineux ris- quent de gravement réduire la stabi-
lité de la moto en raison d’effets
aérodynamiques. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.
De tels accessoires peuvent égale-
ment rendre le véhicule instable lors
du croisement ou du dépassement
de camions.
Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.

La prudence est de rigueur lors de
l’installation de tout accessoire élec- trique supplémentaire. Si les acces-
soires excèdent la capacité de
l’installation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issu s du marché secon-
daire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Voir page 6-16
pour les caractéristiques des pneus et pour
plus d’informations sur leur réparation et
leur remplacement.
Transport de la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans un
autre véhicule.

Retirer tous les éléments lâches de la
moto.

S’assurer que le robinet de carburant
(le cas échéant) est à la position fer-
mée et qu’il n’y a pas de fuites de car-
burant.

1-5
Consignes de sécurité
1
2
3
4
5
6
7
8
9
10
11
12

Engager une vitesse (pour les mo-
dèles munis d’une boîte de vitesses à
commande manuelle).

Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des
sangles de sorte qu’elles ne frottent
pas contre des surf aces peintes lors
du transport.

Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.

2-1
123
4
5
6
7
8
9
10
11
12
Description
FAU10411

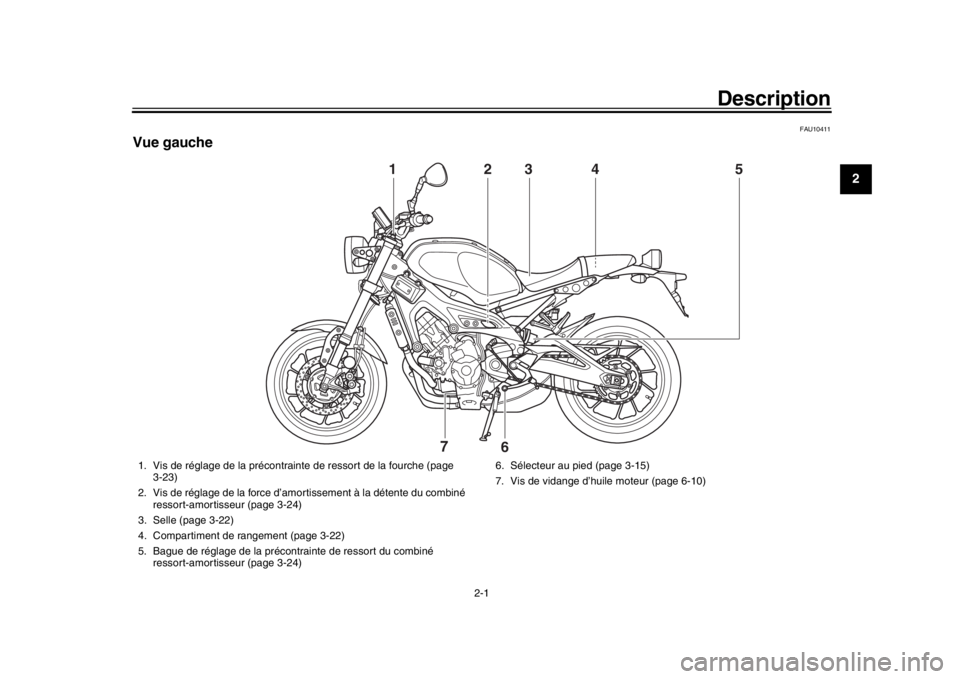

Vue gauche
2
1
3
4
5
6
7
1. Vis de réglage de la précontrainte de ressort de la fourche (page 3-23)
2. Vis de réglage de la force d’amortissement à la détente du combiné ressort-amortisseur (page 3-24)
3. Selle (page 3-22)
4. Compartiment de rangement (page 3-22)
5. Bague de réglage de la précontrainte de ressort du combiné ressort-amortisseur (page 3-24) 6. Sélecteur au pied (page 3-15)
7. Vis de vidange d’huile
moteur (page 6-10)

Description
2-2
12
3
4
5
6
7
8
9
10
11
12
FAU10421

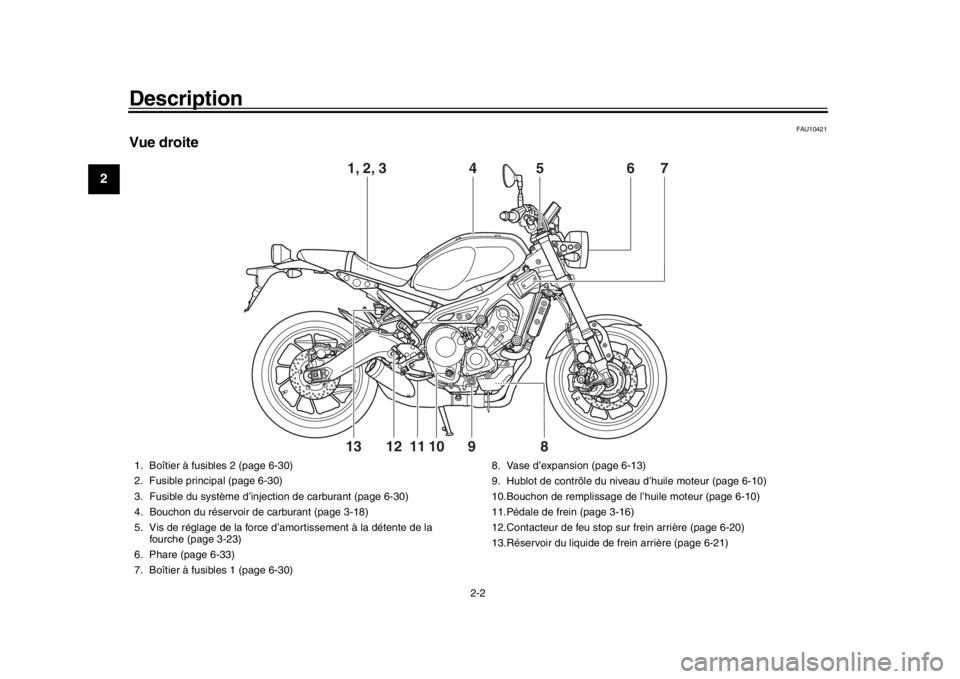

Vue droite
4
5
6
7
10
9
11
12
8
13 1, 2, 3
1. Boîtier à fusibles 2 (page 6-30)
2. Fusible principal (page 6-30)
3. Fusible du système d’injection de carburant (page 6-30)
4. Bouchon du réservoir de carburant (page 3-18)
5. Vis de réglage de la force d’amortissement à la détente de la fourche (page 3-23)
6. Phare (page 6-33)
7. Boîtier à fusibles 1 (page 6-30) 8. Vase d’expansion (page 6-13)
9. Hublot de contrôle du niveau d’huile moteur (page 6-10)
10.Bouchon de remplissage de l’
huile moteur (page 6-10)
11.Pédale de frein (page 3-16)
12.Contacteur de feu stop sur frein arrière (page 6-20)
13.Réservoir du liquide de frein arrière (page 6-21)

Description
2-3
123
4
5
6
7
8
9
10
11
12
FAU10431

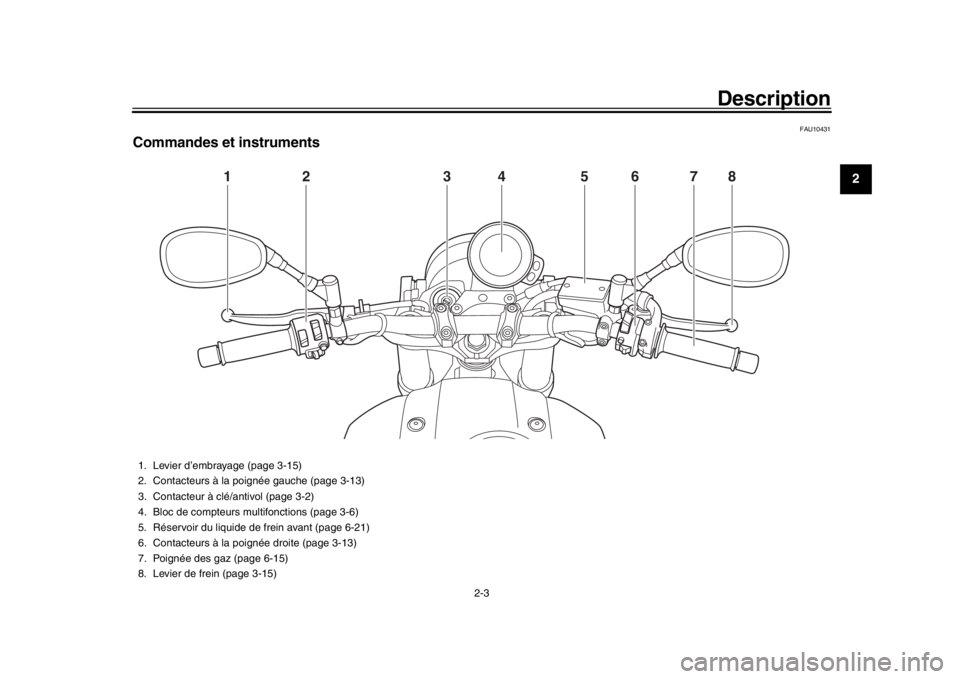

Commandes et instruments
1
2
5
4
3
6
7
8
1. Levier d’embrayage (page 3-15)
2. Contacteurs à la poignée gauche (page 3-13)
3. Contacteur à clé/antivol (page 3-2)
4. Bloc de compteurs multifonctions (page 3-6)
5. Réservoir du liquide de frein avant (page 6-21)
6. Contacteurs à la poignée droite (page 3-13)
7. Poignée des gaz (page 6-15)
8. Levier de frein (page 3-15)

3-1
1
23
4
5
6
7
8
9
10
11
12
Commandes et instruments
FAU10978
Immobilisateur antivolCe véhicule est équipé d’un immobilisateur,
dispositif de dissuasion de vol intégré, pro-
tégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :
une clé d’enregistrement de codes
(anneau en plastique rouge)

deux clés de contac t conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé

un transpondeur (dans la clé d’enre-
gistrement de codes)

un immobilisateur

un bloc de commande électronique
(ECU)

un témoin de l’immobilisateur antivol
(Voir page 3-5.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code étant
un procédé délicat, il faut le confier à un
concessionnaire Yamaha, en se présentant
chez lui avec le véhicule ainsi que les trois
clés. Ne pas se servir de la clé à anneau
rouge pour conduire le véhicule. Celle-ci ne
doit servir que pour l’enregistrement des
codes. Toujours se servir d’une clé à an-
neau noir pour conduire le véhicule.
ATTENTION
FCA11822

NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSION-
NAIRE. Sans cette clé, tout
réenregistrement de code est im-
possible. Le moteur se mettra en
marche avec les clés convention-
nelles, mais il faudra remplacer tout
le système de l’immobilisateur anti-
vol si l’enregistrement d’un nou-
veau code s’avère nécessaire (p.
ex., fabrication d’un double supplé-
mentaire ou perte de toutes les clés conventionnelles). Il est dès lors
hautement recommandé d’utiliser
une des clés conventionnelles pour
la conduite et de conserver la clé
d’enregistrement de codes dans un
lieu sûr.

Ne plonger aucune des clés dans
du liquide.

N’exposer aucune clé à des tempé-
ratures excessivement élevées.

Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de
haut-parleurs).

Ne pas placer d’objet transmettant
des signaux électriques à proximité
d’une des clés.

Ne pas déposer d’objet lourd sur
aucune des clés.

Ne rectifier aucune des clés ni mo-
difier leur forme.

Ne pas retirer l’anneau en plastique
des clés.

Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.

Éloigner les clés de contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d’enregistrement de codes.

Éloigner les clés d’autres immobili-

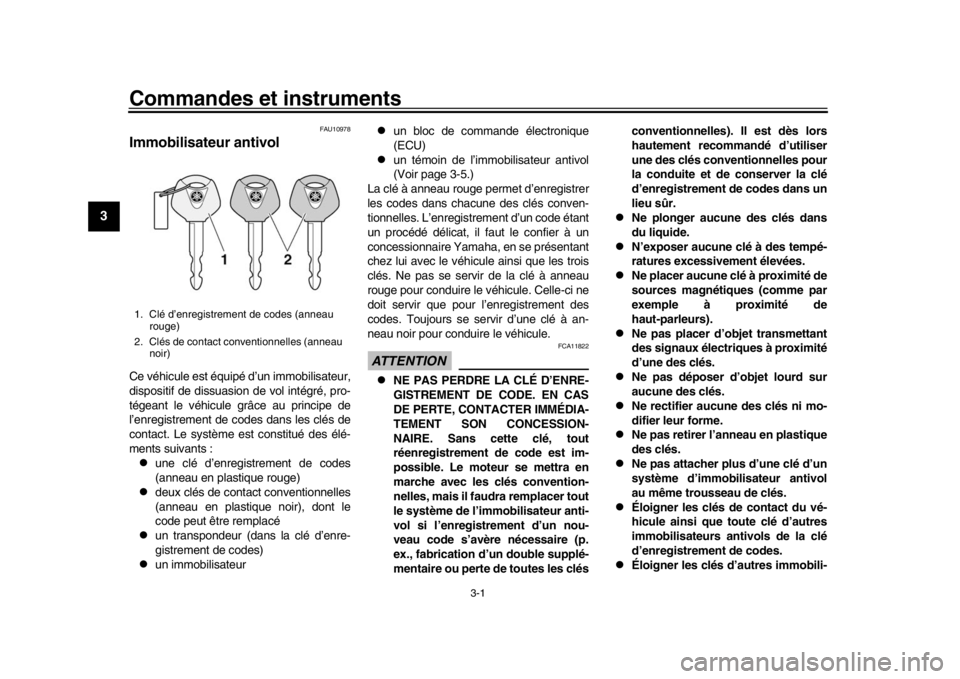

1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)

Commandes et instruments
3-2
1
234
5
6
7
8
9
10
11
12
sateurs antivols du contacteur à
clé, car celles-ci risquent de provo-quer des interférences.
FAU10474

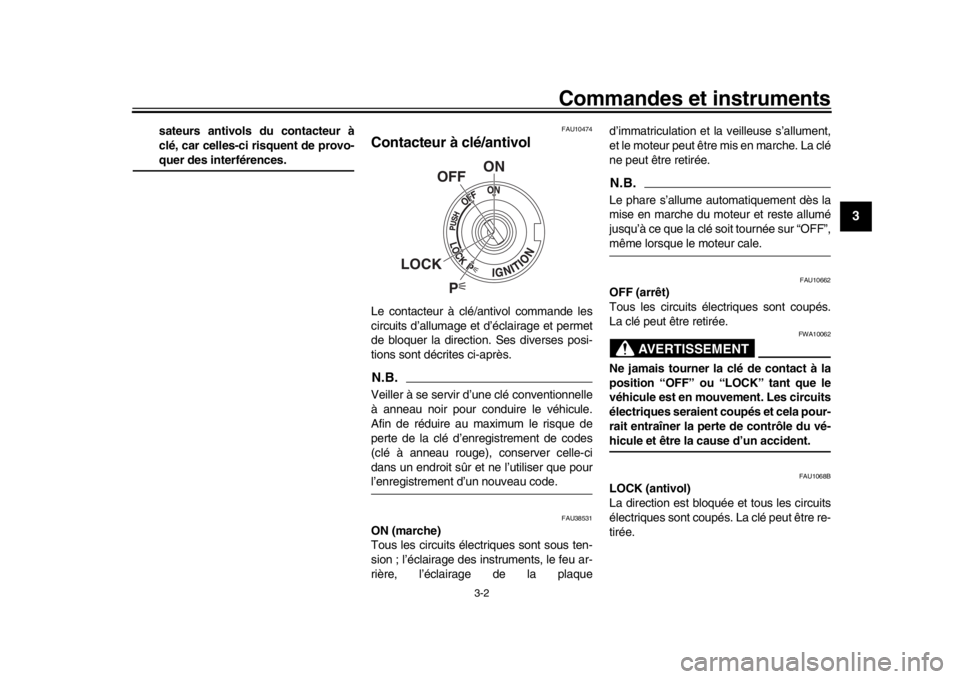

Contacteur à clé/antivolLe contacteur à clé/ antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décr ites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pourl’enregistrement d’un nouveau code.
FAU38531
ON (marche)
Tous les circuits électriques sont sous ten-
sion ; l’éclairage des instruments, le feu ar-
rière, l’éclairage de la plaque d’immatriculation et la veilleuse s’allument,
et le moteur peut être mis en marche. La clé
ne peut être retirée.
N.B.Le phare s’allume automatiquement dès la
mise en marche du moteur et reste allumé
jusqu’à ce que la clé soit tournée sur “OFF”,même lorsque le moteur cale.
FAU10662
OFF (arrêt)
Tous les circuits élec
triques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela pour-
rait entraîner la perte de contrôle du vé-hicule et être la cause d’un accident.
FAU1068B
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.
P
ON
OFF
LOCK

Commandes et instruments
3-3
1
23
4
5
6
7
8
9
10
11
12

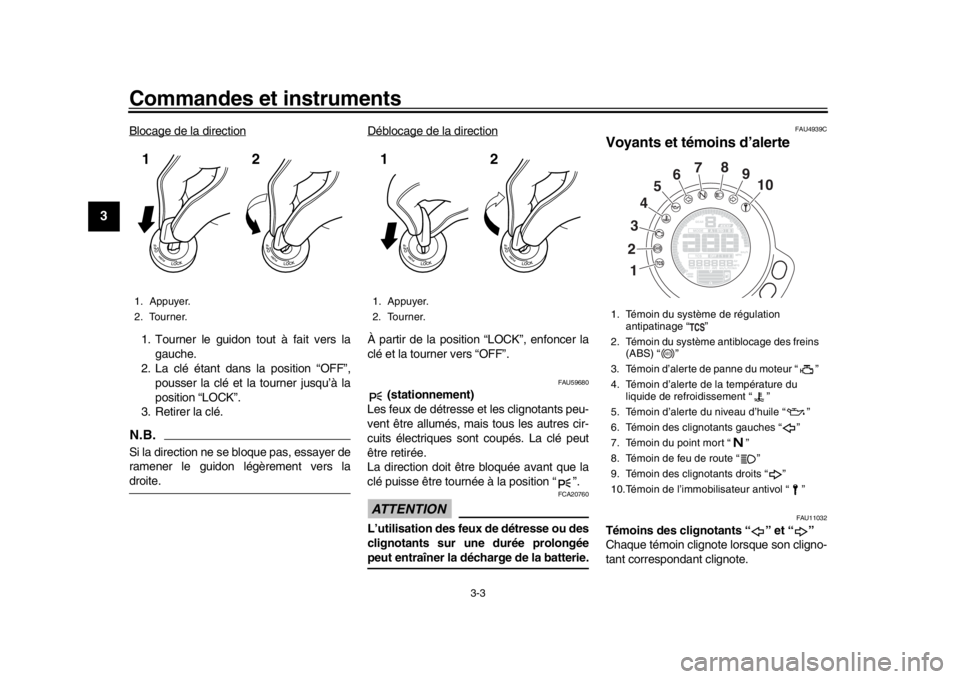

Blocage de la direction1. Tourner le guidon tout à fait vers la gauche.
2. La clé étant dans la position “OFF”,
pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers ladroite. Déblocage de la direction
À partir de la position “LOCK”, enfoncer la
clé et la tourner vers “OFF”.
FAU59680
(stationnement)
Les feux de détresse et les clignotants peu-
vent être allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut
être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.ATTENTION
FCA20760
L’utilisation des feux de détresse ou des
clignotants sur une durée prolongéepeut entraîner la décharge de la batterie.
FAU4939C
Voyants et témoins d’alerte
FAU11032
Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cligno-
tant correspondant clignote.
1. Appuyer.
2. Tourner.12
1. Appuyer.
2. Tourner.12
1. Témoin du système de régulation antipatinage “ ”
2. Témoin du système antiblocage des freins (ABS) “ ”
3. Témoin d’alerte de panne du moteur “ ”
4. Témoin d’alerte de la température du liquide de refroidissement “ ”
5. Témoin d’alerte du niveau d’huile “ ”
6. Témoin des clignotants gauches “ ”
7. Témoin du point mort “ ”
8. Témoin de feu de route “ ”
9. Témoin des clignotants droits “ ”
10.Témoin de l’immobilisateur antivol “ ”
2
13
4
5
6
7
8
9
10
ABS

Commandes et instruments
3-4
1
234
5
6
7
8
9
10
11
12
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11257
Témoin d’alerte du niveau d’huile “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas.
Lorsque le véhicule est démarré, le témoin
effectue un contrôle du circuit (il s’allume
pendant quelques secondes puis s’éteint).
Si le témoin d’alerte reste allumé alors que
le niveau d’huile est correct (page 6-10),
faire contrôler le véhicule par un conces-
sionnaire Yamaha.N.B.
Dans une côte (en montée ou en des-
cente) ou lors d’une accélération ou
décélération brusque, le témoin
d’alerte peut se mettre à trembloter,
même si le niveau d’huile est correct.
Ceci n’indique pas un dysfonctionne-
ment.

Si un dysfonctionnement est détecté,
le témoin d’alerte du niveau d’huile cli- gnote de manière répétée. Faire
contrôler le véhicule par un conces-
sionnaire Yamaha.
FAU11447
Témoin d’alerte de la température du li-
quide de refroidissement “ ”
Ce témoin d’alerte s’allume en cas de sur-
chauffe du moteur. Dans ce cas, couper im-
médiatement le moteur et le laisser refroidir.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsquecelui-ci surchauffe.N.B.
Pour les véhicules équipés d’un ou
plusieurs ventilateurs : le ou les venti-
lateurs se mettent en marche et se
coupent automatiquement en fonction
de la température du liquide de refroi-
dissement dans le radiateur.

En cas de surchauffe du moteur,suivre les instructions à la page 6-39.
FAU73171
Témoin d’alerte de panne du moteur
“”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du moteur ou
d’un autre système de commande du véhi-
cule. Dans ce cas, il convient de faire véri-
fier le système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le véhi
cule par un conces-
sionnaire Yamaha.
FAU69891
Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, ce té-
moin d’alerte s’allume lorsque la clé de
contact est tournée vers “ON” et s’éteint
lorsque la vitesse atteint ou dépasse 10 km/
ABS

Commandes et instruments
3-5
1
23
4
5
6
7
8
9
10
11
12
h (6 mi/h).
Si le témoin d’alerte du système ABS :
ne s’allume pas lorsque la clé de
contact est tournée à la position “ON”

s’allume ou clignote pendant la
conduite

ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnai re Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 3-16.)AVERTISSEMENT
FWA16041
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h) ou si le témoin
d’avertissement s’allume ou clignote
pendant la conduite, le freinage se fait
de façon conventionnelle. Dans les cir-
constances ci-dessus ou si le témoin
d’alerte ne s’allume pas du tout, faire
preuve de prudence pour éviter que les
roues ne se bloquent lors d’un freinage
d’urgence. Faire contrôler le système de
freinage et les circui ts électriques par un
concessionnaire Yamaha dès que pos-sible.
FAU73272
Témoin du système de régulation anti-
patinage “ ”
En fonctionnement normal, ce témoin est
éteint. Lorsque le système de régulation an-
tipatinage est engagé, ce témoin clignote
pendant quelques secondes, puis s’éteint.
Lorsque le système de régulation antipati-
nage est désactivé, ce témoin s’allume.
Si le système de régulation antipatinage est
désactivé pendant la conduite, ou si un pro-
blème est détecté dans le système de régu-
lation antipatinage, ce témoin et le témoin
d’alerte de panne du moteur s’allument. (Le
système de régulation antipatinage est ex-
pliqué à la page 3-17.)
FAUM3621
Témoin de l’immobilisateur antivol “ ”
Le témoin clignote en continu 30 secondes
après que la clé de contact a été tournée
sur “OFF”, signalant ainsi l’armement du
système antidémarrage. Le témoin s’éteint
après 24 heures, mais l’immobilisateur anti-
vol reste toutefois armé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
est tournée sur “ON”, si le témoin reste allu-
mé ou s’il clignote selon une séquence par- ticulière (si un problème est détecté dans le
système antidémarrage, le témoin de ce
système clignote selon une séquence parti-
culière), faire contrôler le véhicule par un
concessionnaire Yamaha.
N.B.Si le témoin du système antidémarrage cli-
gnote selon la séquence suivante, 5 fois
lentement puis 2 fois rapidement, cela peut
être dû à des interférences du transpon-deur. Dans ce cas, procéder comme suit.
1. Vérifier qu’aucune autre clé de sys- tème d’immobilisateur antivol ne se
trouve à proximité du contacteur à clé.
La présence d’une autre clé pourrait
troubler la transmission des signaux et
empêcher la mise en marche du mo-
teur.
2. Mettre le moteur en marche à l’aide de la clé d’enregistrement de codes.
3. Si le moteur se met en marche, le cou- per, puis tenter de le remettre en
marche avec chacune des clés
conventionnelles.
4. Si le moteur ne se met pas en marche avec l’une ou les deux clés conven-
tionnelles, confier le véhicule ainsi que
les 3 clés à un concessionnaire
Yamaha en vue du réenregistrement
de ces dernières.
