YAMAHA XSR 900 2018 Bruksanvisningar (in Swedish)

1-4
Säkerhetsinformation
12
3
4
5
6
7
8
9
10
11
12

Var försiktig när du monterar elektriska
tillbehör. Om elektr iska tillbehör över-
skrider kapaciteten i motorcykelns
elektri ska system kan elfel uppstå, vil -
ket kan orsaka en farlig förlust av ljus
eller motork
raft.
Däck och fälgar från andra tillverkare
Däcken och fälgarna som levereras med
motorcykeln är kon
struerade för att motsva -
ra fordonets prestandaegenskaper och ge
d en bästa kombinationen av hantering,
bromsförmåga och komfort. Andra däck,
fälgar, storlekar och kombinationer kan vara
olämpliga. Däckspecif ikationer och informa-
tion om underhåll och byte av däck finns på
sida n 6-15 .
Transportera motorcykeln
Observera följande innan du transporterar
motorcykeln på ett annat fordon.
Ta bort alla lösa föremål från motorcy -
keln.

Se till att bränslekranen (om det finns
någon) är i avstängt läge och att det
inte läcker bränsle.

Lägg i en växel (för modeller med ma -
nuell växellåda).

Säkra motorcykeln med sling eller
lämpliga remmar som är fastsatta på
massiva delar på motorcykeln, t.ex. ra -men eller den tredelade klämman på
den

övre framgaffeln (inte på gummi -
monterade styren, blinkers eller delar
so m kan gå sönder). Välj remmarnas
placering noga så att de inte skaver
mot lackade ytor under transporten.

Fjädringen ska om möjligt komprime -
ras en aning av fästanordningarna så
att
motorcykeln inte studsar för mycket
under transporten.
B90-9-M2.book 4 ページ ２０１８年６月７日　木曜日　午前１１時４０分

2-1
12
3
4
5
6
7
8
9
10
11
12
Beskrivning
MAU10411

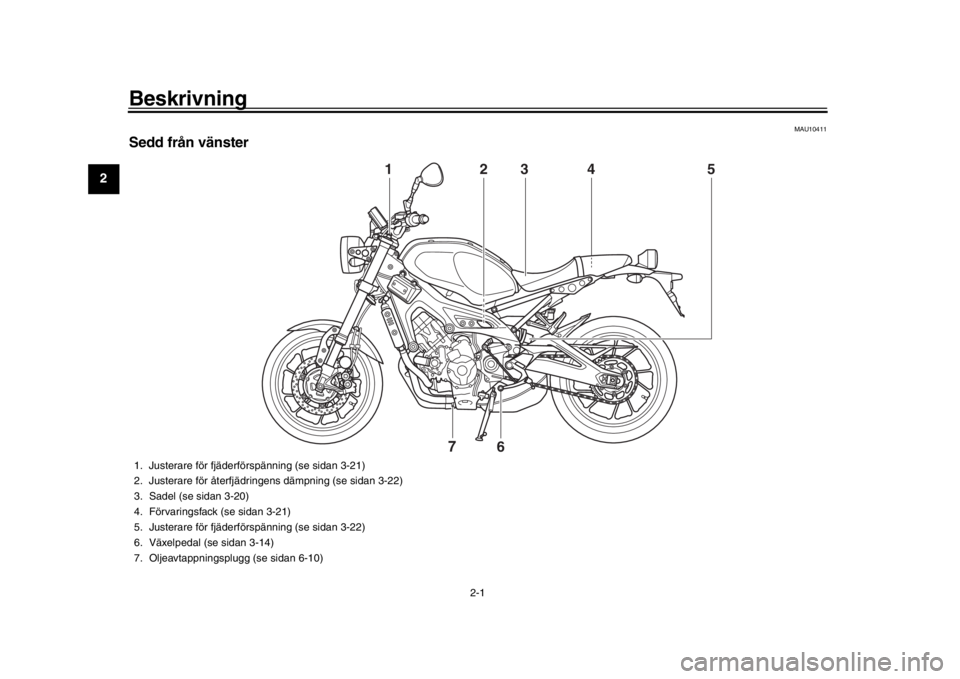

S edd från vänster
2
1
3
4
5
6
7
1. Justerare för fjäderförspänning (se sidan
3-21 )
2. Justerare för återfjädringens dämpning (se sidan 3-22)
3. Sadel (se sidan 3-20)
4. Förvaringsfack (se sidan 3-21)
5. Justerare för fjäderförspänning (se sidan 3-22)
6. Växelpedal (se sidan 3-14)
7. Oljeavtappningsplugg (se sidan 6-10)
B90-9-M2.book 1 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Beskrivning
2-2
123
4
5
6
7
8
9
10
11
12
MAU10421
S edd från höger
2
5
8
7
9
10
6
11
1
3, 4
1. Säkringar (se sidan
6-28 )
2. Tanklock (se sidan 3-17)
3. Justerare för fjäder förspänning (se sid
an 3-21 )
4. Justerare för återfjädr ingens dämpning (se sid an 3-21 )
5. Strålkastare (se sidan 6-31)
6. Kylvätskebehållare (se sidan 6-12)
7. Inspektionsglas för oljenivå (se sidan 6-10)
8. Påfyllningslock för motorolja (se sidan 6-10) 9. Bromspedal (se sidan
3-15)
10.Bromsljuskontakt bak (se sidan 6-19)
11.Bromsvätskebehållare, bak (se sidan 6-20)
B90-9-M2.book 2 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Beskrivning
2-3
12
3
4
5
6
7
8
9
10
11
12
MAU10431

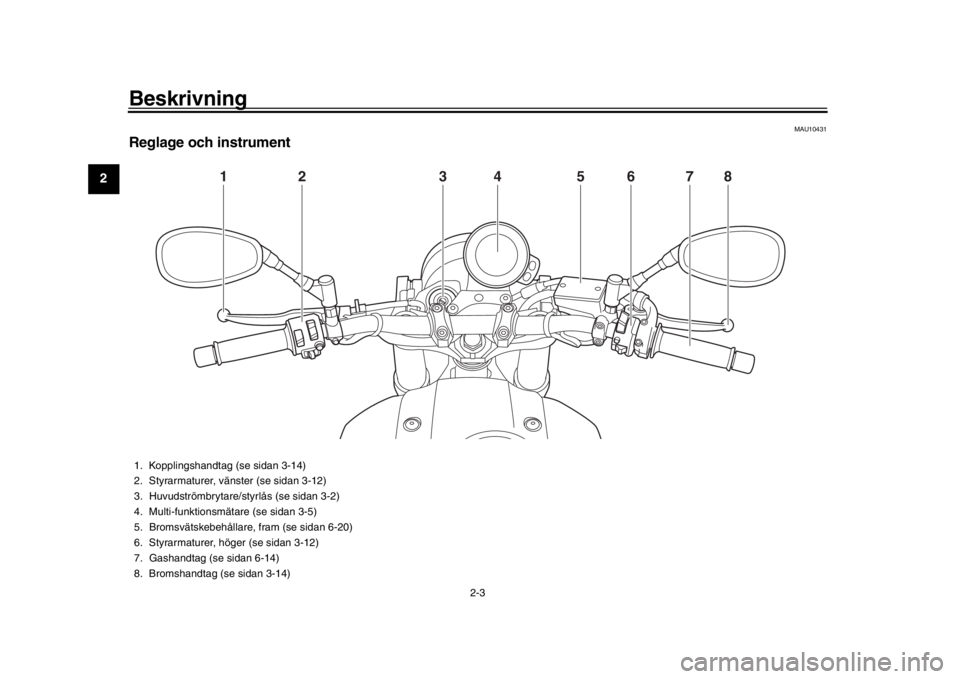

Reglage och instrument
1
2
5
4
3
6
7
8
1. Kopplingshandtag (se sidan
3-14 )
2. Styrarmaturer, vänster (se sidan 3-12)
3. Huvudströmbrytare/styrlås (se sidan 3-2)
4. Multi-funktionsmätare (se sidan 3-5)
5. Bromsvätskebehållare, fram (se sidan 6-20)
6. Styrarmaturer, höger (se sidan 3-12)
7. Gashandtag (se sidan 6-14)
8. Bromshandtag (se sidan 3-14)
B90-9-M2.book 3 ページ ２０１８年６月７日　木曜日　午前１１時４０分

3-1
1
234
5
6
7
8
9
10
11
12
Instrument och kontrollfunktioner
MAU10978

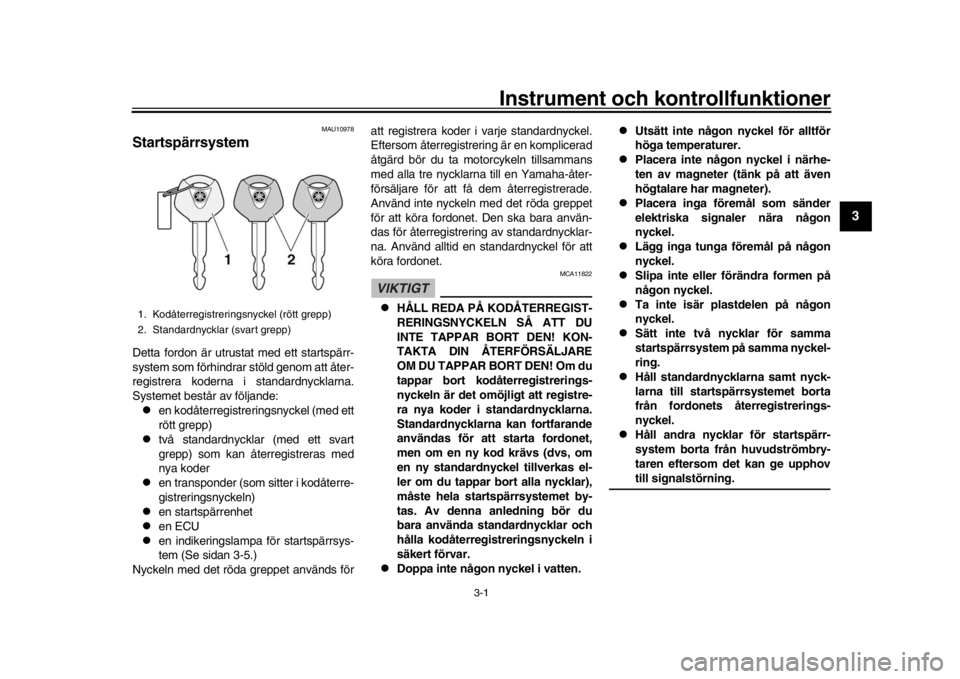

S tartspärrsystemDetta fordon är utrustat med ett startspärr-
system som förhindrar stöld genom att åter -
registrera koderna i standardnycklarna.
Systemet består av följande:
en kodåterregistreringsnyckel (med ett
rött grepp)

två standardnycklar (med ett svart
grepp) som kan återregistreras med
nya koder

en transponder (som sitter i kodåterre -
gistreringsnyckeln)

en startspärrenhet

en ECU

en indikeringslampa för startspärrsys -
tem (Se sidan 3-5.)
Nyckeln med det röda greppet används för a
tt registrera koder
i varje standardnyckel.
Eftersom återregistrering är en komplicerad
åtgärd bör du ta motorcykeln tillsammans
med alla tre nycklar na till en Yamaha-åter -
försäljare för att få dem återregistrerade.
Använd in

te nyckeln med det röda greppet
för att köra fordonet. Den ska bara använ -
das för återregistrering av standardnycklar -
na. Använd alltid en standardnyckel för att
köra fordonet.VIKTIGT
MCA11822

HÅLL REDA PÅ KODÅTERREGI ST-
RERING SNYCKELN SÅ ATT DU
INTE TAPPAR BORT DEN! KON -
TAKTA DIN ÅTERFÖR SÄLJ ARE
OM DU TAPPAR BORT DEN! Om du
tappar bort kodåterregistrerings -
nyckeln är det omöjligt att registre -
ra nya koder i standardnycklarna.
S tandard
nycklarna kan fortfarande
användas för att starta fordonet,
men om en ny kod krävs (dvs, om
en ny standardnyckel tillverkas el -
ler om du tappar bort alla nycklar),
måste hela sta rtspärrsystemet by -
tas. Av denna anledning bör du
bara använda standardnycklar och
hålla kodåterregistreringsnyckeln i
säkert förvar.

Doppa inte någon nyckel i vatten.

Utsätt inte någon nyckel för alltför
höga temperaturer.

Placera inte någon nyckel i närhe -
ten av magneter (tänk på att även
högtal are har magneter).

Placera inga föremål som sänder
elektriska signaler nära någon
nyckel.

Lägg inga tunga föremål på någon
nyckel.

Slipa inte eller förändra formen på
någon nyckel.

Ta inte isär plastdelen på någon
nyckel.

S ätt inte två nycklar för samma
startspärrsystem på samma nyckel -
ring.

Håll standardnycklarna samt nyck -
larna till startspärrsystemet borta
från fordonets återregistrerings-
nyckel.

Håll andra nycklar för startspärr -
system borta från huvudströmbry -
taren eftersom det kan ge upphov till signalstörning.
1. Kodåterregistreringsnyckel (rött grepp)
2. Standardnycklar (svart grepp)
B90-9-M2.book 1 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Instrument och kontrollfunktioner
3-2
1
23
4
5
6
7
8
9
10
11
12
MAU10474

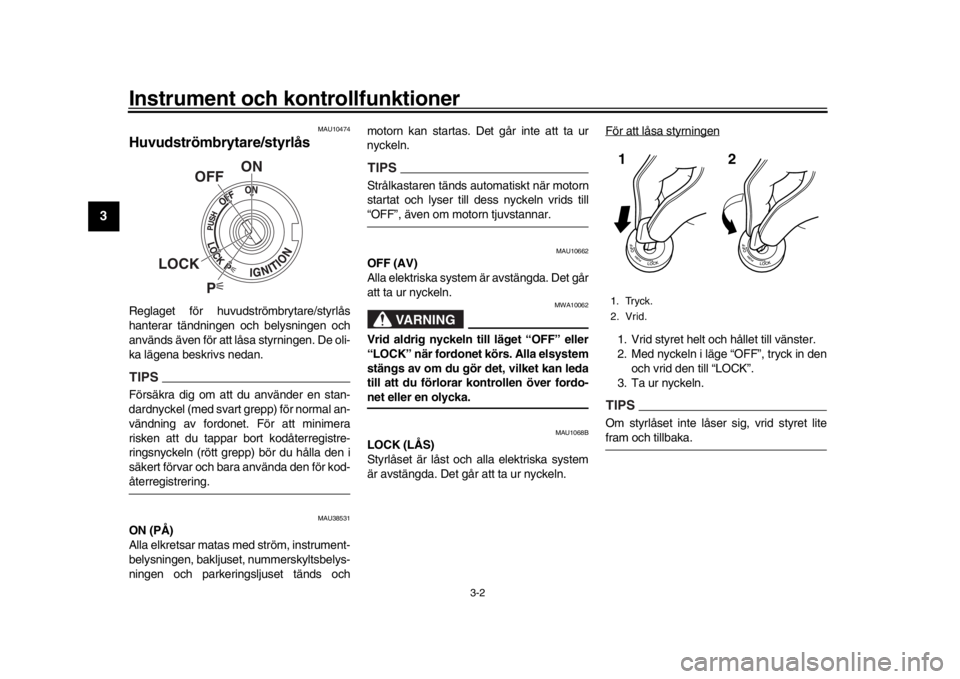

Huvudströmbrytare/styrlåsReglaget för huvudströmbrytare/styrlås
hanterar tändningen och belysningen och
används även för att låsa styrningen. De oli -
ka lägena beskrivs nedan.TIPSFörsäkra dig om att du använder en stan
-
dardnyckel (med svart gre
pp) för normal an-
vändning av fordonet. För att minimera
risken att du tappar bort kodåterregistre -
ringsnyckeln (rött grepp) bör du hålla den i
säkert förva
r och bara använda den för kod -återregistrering.
MAU38531
ON (PÅ)
Alla elkretsar matas med ström, instrument -
belysningen, bakljuset, nummerskyltsbelys -
ningen och parkeringsljuset tänds och mo torn kan startas. De
t går inte att ta ur
nyckeln.
TIPSStrålkastaren tänds automatiskt när motorn
startat och lyser till dess nyckeln vrids till “OFF”, även om motorn tjuvstannar.
MAU10662
OFF (AV)
Alla elektriska system är avstängda. Det går
att ta ur nyckeln.
VARNING
MWA10062

Vrid aldrig nyckeln till läget “OFF” eller
“LOCK” när fordonet körs. Alla elsystem
stängs av om du gör det, vilket kan leda
till att du förlorar kontrollen över fordo -net eller en olycka.
MAU1068B
LOCK (LÅS)
Styrlåset är låst och alla elektriska system
är avstängda. Det går att ta ur nyckeln.
För att låsa styrningen1. Vrid styret helt och hållet till vänster.
2. Med nyckeln i läge “OFF”, tryck in den och vrid den till “LOCK”.
3. Ta ur nyckeln.TIPSOm styrlåset inte låser sig, vrid styret lite fram och tillbaka.
P
ON
OFF
LOCK
1. Tryck.2. Vrid.12
B90-9-M2.book 2 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Instrument och kontrollfunktioner
3-3
1
234
5
6
7
8
9
10
11
12
För att låsa upp styrningenTryck in nyckeln och vrid den till “OFF” i lä -
get “LOCK”.

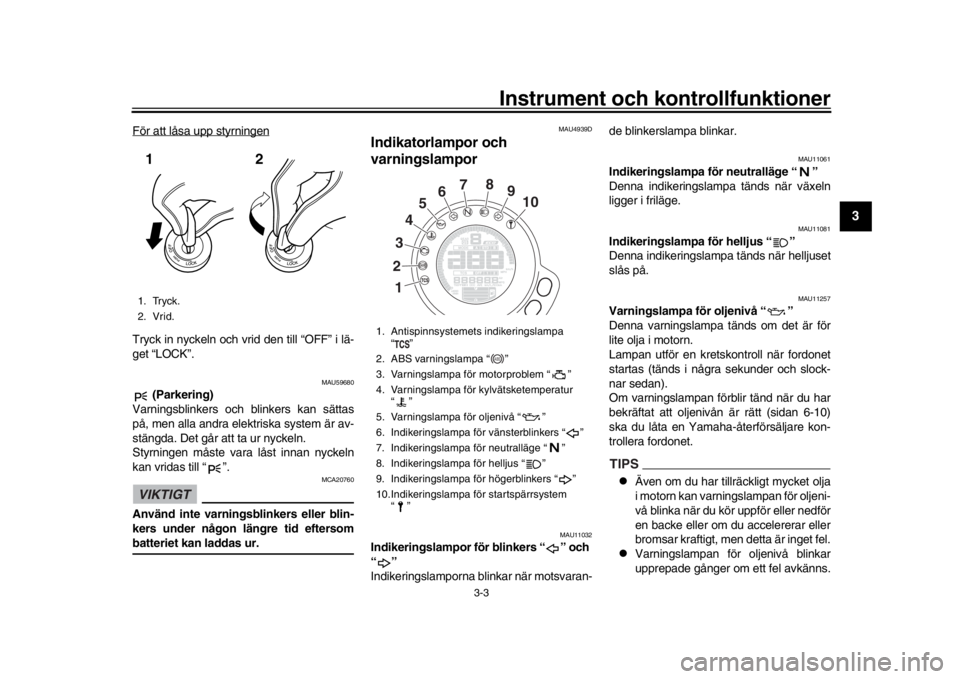

MAU59680
(Parkering)
Varningsblinkers och blinkers kan sättas
p
å, men alla andra elektriska system är av -
stängda. Det går att ta ur nyckeln.
Styrningen måste vara låst innan nyckeln
kan vri das till “ ”.VIKTIGT
MCA20760
Använd inte varningsblinkers eller blin -
kers under någon längre tid eftersom batteriet kan laddas ur.
MAU4939D
Indikatorlampor och
varningslampor
MAU11032
Indikeringslampor för blinkers “ ” och
“ ”
Indikeringslamporna blinkar när motsvaran -de blinkerslampa blinkar.
MAU11061
Indikeringslampa för neutralläge “
”
Denna indikeringslampa tänds när växeln
ligge r i friläge.
MAU11081
Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slå
s på.
MAU11257
Varningslampa för oljenivå “ ”
Denna varningslampa tänds om det är för
lite olj a i motorn.
Lampan utför en kretskontroll när fordonet
startas (tänds i
några sekunder och slock -
nar sedan).
Om varningslampan förblir tänd när du har
bekräftat a
tt oljenivån är rätt (sidan 6-10)
ska du låta en Yamaha-återförsäljare kon -
trollera fordonet.TIPS
Även om du har tillräckligt mycket olja
i motorn kan varningslampan för oljeni-
vå blinka när du kör uppför eller nedför
en ba cke eller om du accelererar eller
bromsar kraftigt, men detta är inget fel.

Varningslampan för oljenivå blinkar
upprepade gånger om ett fel avkänns.
1. Tryck.
2. Vrid.12
1. Antispinnsystemets indikeringslampa “
”
2. ABS varningslampa “ ”
3. Varningslampa för motorproblem “ ”
4. Varningslampa för kylvätsketemperatur “ ”
5. Varningslampa för oljenivå “ ”
6. Indikeringslampa fö r vänsterb
linkers “”
7. Indikeringslampa för neutralläge “ ”
8. Indikeringslampa för helljus “ ”
9. Indikeringslampa för högerblinkers “ ”
10.Indikeringslampa för startspärrsystem “ ”
2
13
4
5
6
7
8
9
10
ABS
B90-9-M2.book 3 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Instrument och kontrollfunktioner
3-4
1
23
4
5
6
7
8
9
10
11
12
Låt en Yamaha-återfö rsäljare kontrol-lera fordonet.
MAU11447
Varningslampa för kylvätsketemperatur
“”
Denna varningslampa tänds om motorn
ö verhettas. Om det inträffar måste du stan -
na motorn omedelbart och låta den kallna.
Varningslampans elektriska krets kan kon -
trolleras genom att vrida nyckeln till läge
“ON”. Varnin
gslampan ska tändas i några
sekunder och sedan släckas.
Be en Yamaha-återför sä ljare kontrollera el-
kretsen om varningslampan inte tänds när
tä ndningsnyckeln vrids till läge “ON”, eller
fortsätter att lysa efter det att motorn startat.VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är överhettad.TIPS
Kylfläkten startas och stoppas auto -
matiskt beroende på kylvätsketempe -
raturen i kylaren på fordon med
kylflä
kt.

Om motorn överhettas, se sidan 6-37 för ytterligare anvisningar.
MAU73171
Varningslampa för motorproblem “ ”
Varningslampan tänds om ett problem av -
känns i motorn eller något annat styrsystem
i fordonet. Lå t en Yamaha-återförsäljare
kontrollera det inbyggda diagnostiksyste -
met om det inträffar.
Varningslampans elektr iska krets kan kon-
trolleras genom att vrida nyckeln till läge
“ON ”. Varningslampan ska tändas i några
sekunder och sedan släckas.
Om varningslampan inte tänds när nyckeln
vrids ti ll läge “ON” eller om den fortsätter att
lysa ska du låta en Yamaha-återförsäljare
kontrollera fordonet.
MAU69891
ABS -varningslampa “ ”
Vid normal användning tänds varningslam -
pan när nyckeln vrids till “ON” o ch slocknar
när du kört i en hastighet av 10 km/h (6 mi/
h) eller högre.
Om ABS-varningslampan:
inte tänds när nyckeln vrids till “ON”

tänds eller blinkar när du kör

inte slocknar när du har kört i en has -
tighet av 10 km/h (6 mi/h) elle r högre
ABS-systemet kanske
inte fungerar som
det ska. Om något av ovanstående inträffar
ska du låta en Yamaha-återförsäljare kon -
trollera systemet så snart som möjligt. (Se
si dan 3-15 för en beskrivning av ABS.)
VARNING
MWA16041
Bromssystemet övergår till vanlig
bromsning om AB S-varningslampan
inte slocknar när du har kört i en hastig -
het av 10 km/h (6 mi/h) eller högre eller
om varni ngslampan tänds eller blinkar
när du kör. Om något av ovanstående in -
träffar, eller om varningslampan inte
tä nds alls, ska du vara särskilt försiktig
för att undvika att hjulen låser sig vid in -
bromsning i nödfall. Låt en Yamaha-åter -
försäljare kontrollera bromssystemet
och de elektriska kretsarna så fort som möjligt.
MAU78591
Antispinnsystemets indikeringslampa
“TCS”
När antispinn är aktiverat blinkar den här in -
dikeringslampan.
Indikeringslampan tänds om antispinnsys -
temet stängts av. (Se sidan 3-16.)TIPSNär fordonet slås på bör den här lampan
tändas i några sekunder och sedan slock
-
na. Om lampan inte tänds eller om lampan
förb
lir tänd bör du låta en Yamaha-återför -säljare kontrollera fordonet.
ABS
B90-9-M2.book 4 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Instrument och kontrollfunktioner
3-5
1
234
5
6
7
8
9
10
11
12
MAUM3621
Indikeringslampa för startspärrsystem
“ ”
När nyckeln har vridits till “OFF” och 30 sek -
under har gått, lyser indikeringslampan för
start
spärrsystemet med fast sken för att
visa att startspärrsyst emet är aktiverat. Ef-
ter 24 timmar kommer indikeringslampan
a
tt sluta blinka, men startspärrsystemet är
fortfarande aktiverat.
Indikeringslampans el ektriska krets kan
kontrolleras genom att vrida nyckeln till läge
“ON”. Indikeringslampan ska tändas i några
sekunder och sedan släckas.
Om indikatorlampan inte tänds när nyckeln
vrids till “ON”, om ind ikatorlampan fortsätter
att lysa eller om indikatorlampan blinkar
med ett mönster (start spärrsystemets indi-
katorlampa blinkar i ett mönster om ett pro -
blem avkänns i startspärrsystemet) ska du
l
åta en Yamaha-återförsäljare kontrollera
fordonet.TIPSOm startspärrsysteme ts indikatorlampa
blinkar sakta 5 gånger och därefter snabbt 2
gånger, kan det bero på transponderstör -ningar. Om detta inträffar, försök följande. 1. Se till att inga andra startspärrnycklar
befinner sig i närheten av huvudbryta -
ren. Andra startspärrnycklar kan ge upph
ov till signalstörningar och förhin
-
dra att motorn startar.
2. Använd kodåterregistreringsnyckeln för att st
arta motorn.
3. Om motorn startar, stäng av den igen
och försö k starta motorn med en stan -
dardnyckel.
4. Om du inte kan starta motorn med nå -
gon av standardnycklarna tar du fordo -
net och de 3 nycklarna till en
Ya
maha-återförsäljare för omregistre -
ring.
MAU73255

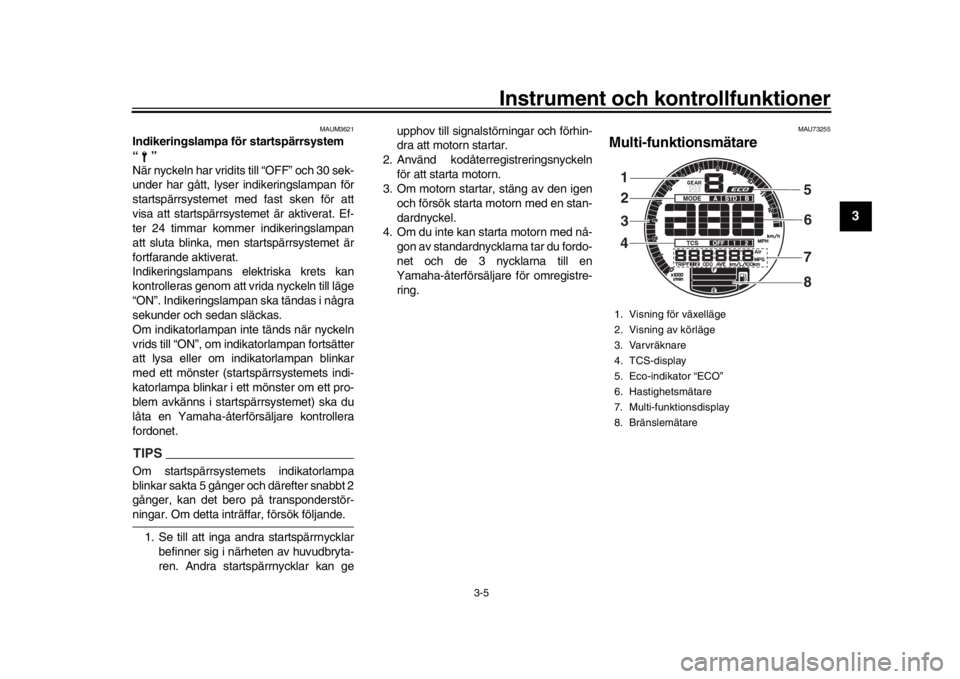

Multi-funktionsmätare1. Visning för växelläge2. Visning av körläge
3. Varvräknare
4. TCS-display
5. Eco-indikator “ECO”
6. Hastighetsmätare
7. Multi-funktionsdisplay
8. Bränslemätare1
32
4 5
6
8
7
B90-9-M2.book 5 ページ ２０１８年６月７日　木曜日　午前１１時４０分

Instrument och kontrollfunktioner
3-6
1
23
4
5
6
7
8
9
10
11
12
VARNING
MWA12423

S tanna fordonet innan du ändrar några
inställningar på multi-funktionsmätaren.
Du kan distraheras om du ändrar inställ -
ningar när du kör vilket ökar risken för en olycka.Multi-funktionsmätaren är utrustad med föl -
jande:
en hastighetsmätare

en varvräknare

en bränslemätare

en eko-indikator

en visning för växelläge

en körlägesdisplay

en display för antispinnsystemet

en multi-funktionsdisplay
TIPS
“QS”-ikonen fungerar inte.

Endast fordon med br ittiska specifika-
tioner: Multi-funktionsmätaren kan
stä llas in på kilometer eller miles. Ställ
in multi-funktionsdisplayen på vägmä -
tarläget eller ett trippmätarläge och
tryck se
dan på den nedre inställnings -knappen i tre sekunder.
Hastighetsmätare
Hastighetsmätaren visar fordonets körhas -
tighet. Varvräknare
Varvräknaren ger föraren möjlighet att se
vi

lket varvtal som motorn har och anpassa
körningen till motorns bästa varvtalsområ -
de.VIKTIGT
MCA10032
Undvik att varva motorn över det röda
fältet på varvräknaren.Rött fält: 11250 v/min och över

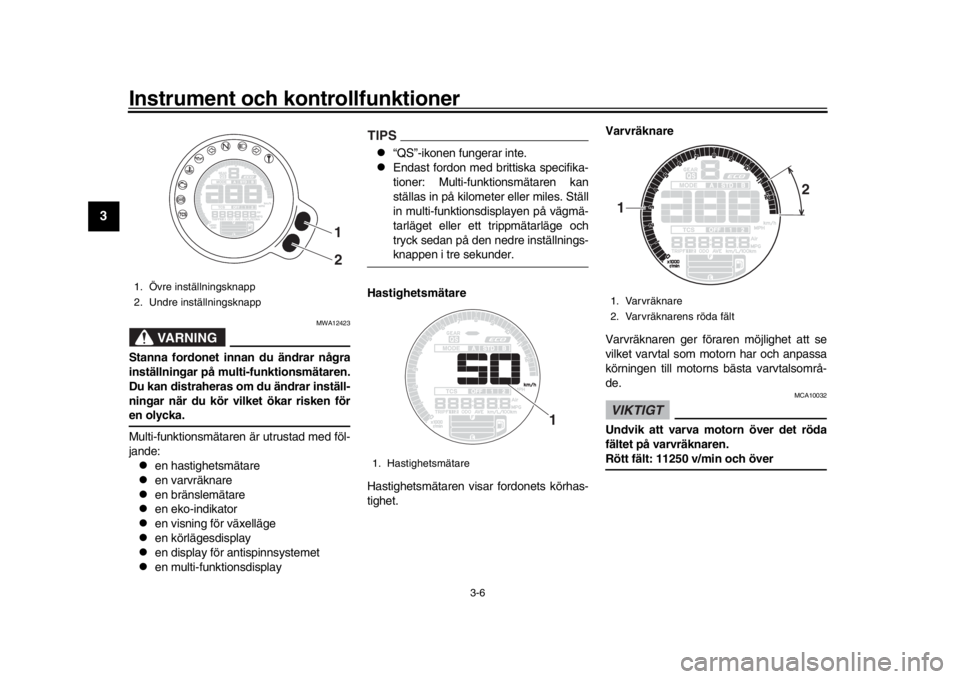

1. Övre inställningsknapp
2. Undre inställningsknapp
1
2
1. Hastighetsmätare
1
1. Varvräknare2. Varvräknarens röda fält1 2
B90-9-M2.book 6 ページ ２０１８年６月７日　木曜日　午前１１時４０分
