YAMAHA XSR 900 2018 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
6-11
1
2
3
4
567
8
9
10
11
12
wijder dan de olievuldop en vul olie bij.
5. Controleer de O-ring van de olie- vuldop. Vervang indien beschadigd.
6. Breng de olievuldop aan.
Vervangen van de mo torolie (en filter)
1. Start de motor, laat deze kort opwar- men en zet hem dan af.
2. Zet een olieopvangbak onder de motor om de gebruikte olie op te vangen.
3. Verwijder de olievuldop en vervolgens
de olieaftapplug met de pakking.
OPMERKINGSla de stappen 4–6 over als de oliefilterpa-troon niet wordt vervangen.
4. Verwijder de oliefilterpatroon met een oliefiltersleutel.
OPMERKINGDe Yamaha dealer kan een oliefiltersleutelleveren.
5. Smeer een dun laagje schone motor- olie op de O-ring van de nieuwe oliefil-
terpatroon.

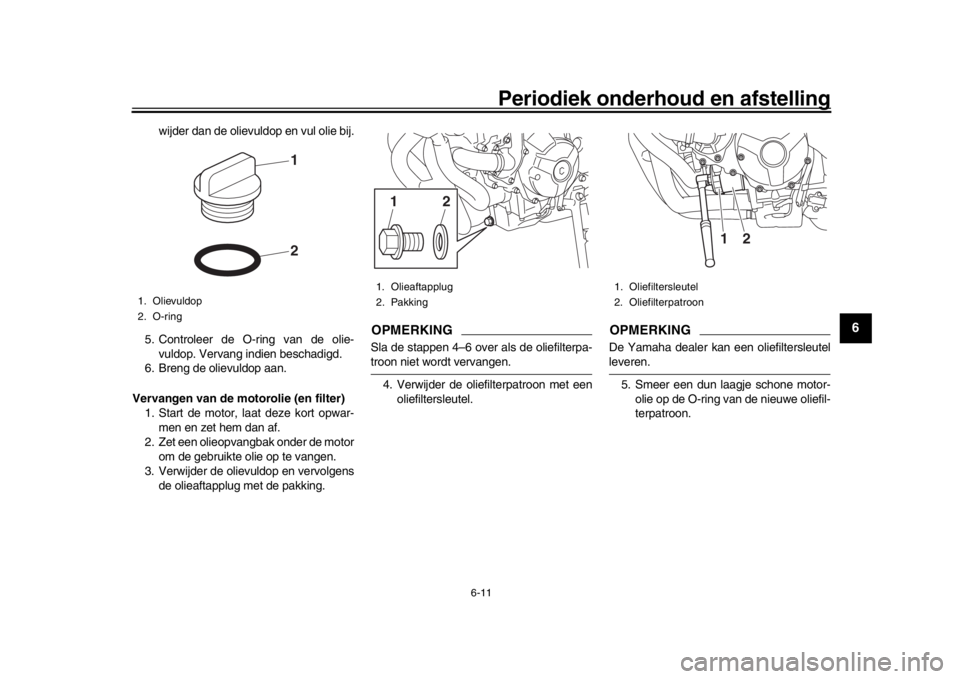

1. Olievuldop
2. O-ring
21
1. Olieaftapplug
2. Pakking
21
1. Oliefiltersleutel
2. Oliefilterpatroon
2
1
B90-9-D2.book 11 ページ ２０１８年６月７日　木曜日　午前１１時２７分

Periodiek onderhoud en afstelling
6-12
1
2
3
4
56
7
8
9
10
11
12
OPMERKINGZorg dat de O-ring correct aanligt. 6. Monteer de nieuwe oliefilterpatroon en zet deze vast met het voorgeschreven
aanhaalmoment. 7. Monteer de olieaftapplug met een
nieuwe pakking en zet de plug vast
met het voorgeschreven aanhaalmo-
ment.
8. Giet de voorgeschreven hoeveelheid van de aanbevolen olie in het carter.
OPMERKINGAanbevolen wordt om een trechter te ge-bruiken.
9. Controleer de O-ring van de olievuldop en breng de olievuldop vervolgens
aan.OPMERKINGVeeg eventuele gemorste olie af alvorensde motor te starten.
10. Start de motor, laat deze een paar mi- nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van lekkage, zet de motor dan direct af
en zoek de oorzaak.
LET OP
DCA10402
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat het voertuig controleren
door een Yamaha deal er, zelfs als hetolieniveau in orde is.
11. Zet de motor af en wacht een paar mi- nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau nog een
laatste keer.

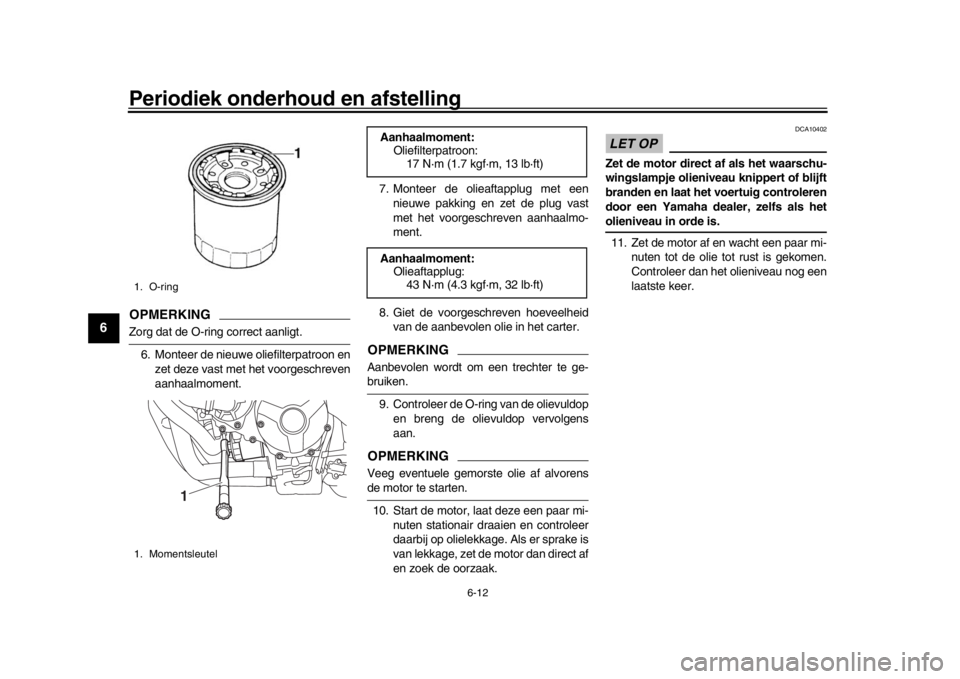

1. O-ring
1. Momentsleutel
1
Aanhaalmoment:Oliefilterpatroon:17 N·m (1.7 kgf·m, 13 lb·ft)
Aanhaalmoment: Olieaftapplug:
43 N·m (4.3 kgf·m, 32 lb·ft)
B90-9-D2.book 12 ページ ２０１８年６月７日　木曜日　午前１１時２７分

Periodiek onderhoud en afstelling
6-13
1
2
3
4
567
8
9
10
11
12
DAUS1203
KoelvloeistofHet koelvloeistofniveau moet regelmatig
worden gecontroleerd. Verder moet de
koelvloeistof worden ververst volgens de in-
tervalperioden vermeld in het periodieke
onderhoudsschema.OPMERKINGAls er geen originele Yamaha koelvloeistof
beschikbaar is, gebr uik dan een ethyleen-
glycol antivries met corrosieremmers voor
aluminium motoren en meng deze met ge-destilleerd water in een verhouding van 1:1.
DAU20097
Controleren van het koelvloeistofniveau
Aangezien het koelvloeistofniveau varieert
met de motortemperatuur, moet het worden
gecontroleerd met een koude motor. 1. Zet de machine op een vlakke onder-
grond. 2. Houd de machine rechtop en contro-
leer het koelvloeistofniveau in het re-
servoir.
3. Als het koelvloeistofniveau zich op of onder de merkstreep voor minimumni-
veau bevindt, open dan de reser-
voirdop. WAARSCHUWING!
Verwijder alleen de dop van het
koelvloeistofreservoir. Probeer
nooit om de radiatorvuldop te ver-
wijderen als de motor koud
is.
[DWA15162]
4. Vul koelvloeistof bij tot de merkstreep voor maximumniveau. LET OP: Als er
geen koelvloeistof aanwezig is, ge-
bruik dan in plaats daarvan gedistil-
leerd water of onthard leidingwater.
Gebruik geen hard water of zout wa-
ter, dit is schadelijk voor de motor.
Als er in plaats van koelvloeistof
water is gebruikt, vervang dit dan
zo snel mogelijk door koelvloeistof,
anders is het systeem niet be-
schermd tegen vorst en corrosie.
Als er water aan de koelvloeistof is
toegevoegd, laat dan een Yamaha
dealer zo snel mogelijk het anti-
vriesgehalte van de koelvloeistof
controleren om te voorkomen dat
de effectiviteit van de koelvloeistof
afneemt.
[DCA10473]
Aanbevolen koelvloeistof: YAMALUBE-koelvloeistof
Hoeveelheid koelvloeistof: Koelvloeistofreservoir (merkstreep
voor maximumniveau): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen): 1.93 L (2.04 US qt, 1.70 Imp.qt)

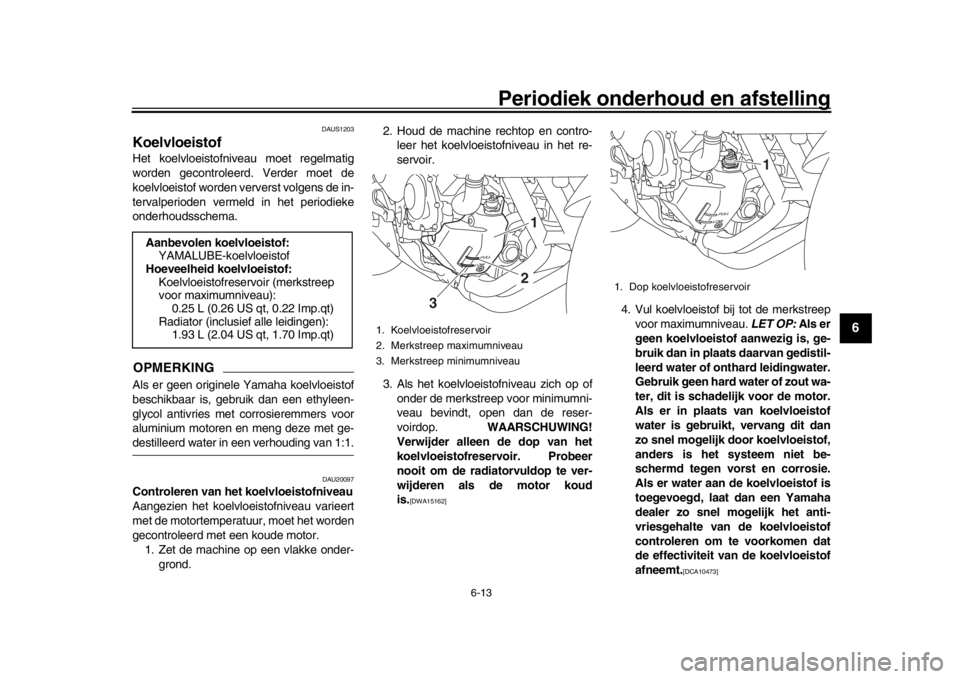

1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
21
3
1. Dop koelvloeistofreservoir
1
B90-9-D2.book 13 ページ ２０１８年６月７日　木曜日　午前１１時２７分

Periodiek onderhoud en afstelling
6-14
1
2
3
4
56
7
8
9
10
11
12
5. Breng de dop van het koelvloeistofre- servoir aan.
DAU33032
De koelvloeistof verversen
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer. WAARSCHUWING! Pro-
beer nooit om de radiatorvuldop te ver-
wijderen als de motor warm is.
[DWA10382] DAU36765
LuchtfilterelementHet luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vraag een Yamaha dealer het luchtfil-
terelement te vervangen.
DAU44735
Stationair toerental controlerenControleer het stationair toerental en laat
het indien nodig door een Yamaha dealer
bijstellen.
Stationair toerental:1100–1300 tpm
B90-9-D2.book 14 ページ ２０１８年６月７日　木曜日　午前１１時２７分

Periodiek onderhoud en afstelling
6-15
1
2
3
4
567
8
9
10
11
12
DAU21386
De vrije slag van de gasgreep
controlerenMeet de vrije slag van de gasgreep zoals
getoond.
Controleer de vrije slag van de gasgreep re-
gelmatig en laat de vrije slag indien nodig
afstellen door een Yamaha dealer.
DAU21403
KlepspelingDe kleppen zijn een belangrijke motorcom-
ponent, en aangezien de klepspeling bij ge-
bruik verandert moeten ze worden
gecontroleerd en afgesteld volgens de in-
tervalperioden vermeld in het periodieke
onderhoudsschema. Niet-afgestelde klep-
pen kunnen resulteren in een onjuist
lucht-brandstofmengsel, motorgeluid en uit-
eindelijk motorschade. Laat om dit te voor-
komen de klepspeling regelmatig
controleren en afstellen door uw Yamaha
dealer.OPMERKINGDit onderhoud moet worden uitgevoerd bijeen koude motor.
DAU64410
Banden Banden zijn het enige contact tussen de
machine en het wegdek. Veiligheid onder
alle rijomstandigheden hangt af van een re-
latief klein contactoppervlak met het weg-
dek. Het is daarom essentieel om de
banden te allen tijde in een goede conditie
te houden en deze op tijd te vervangen door
de voorgeschreven banden.
Bandenspanning
De bandenspanning moet voor elke rit wor-
den gecontroleerd en indien nodig worden
bijgesteld.
WAARSCHUWING
DWA10504
Rijden met deze machine met een on-
juiste bandenspanning kan leiden tot
verlies van de controle met mogelijk ern-
stig letsel of overlijden tot gevolg.
De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).

De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor ditmodel is vastgesteld.

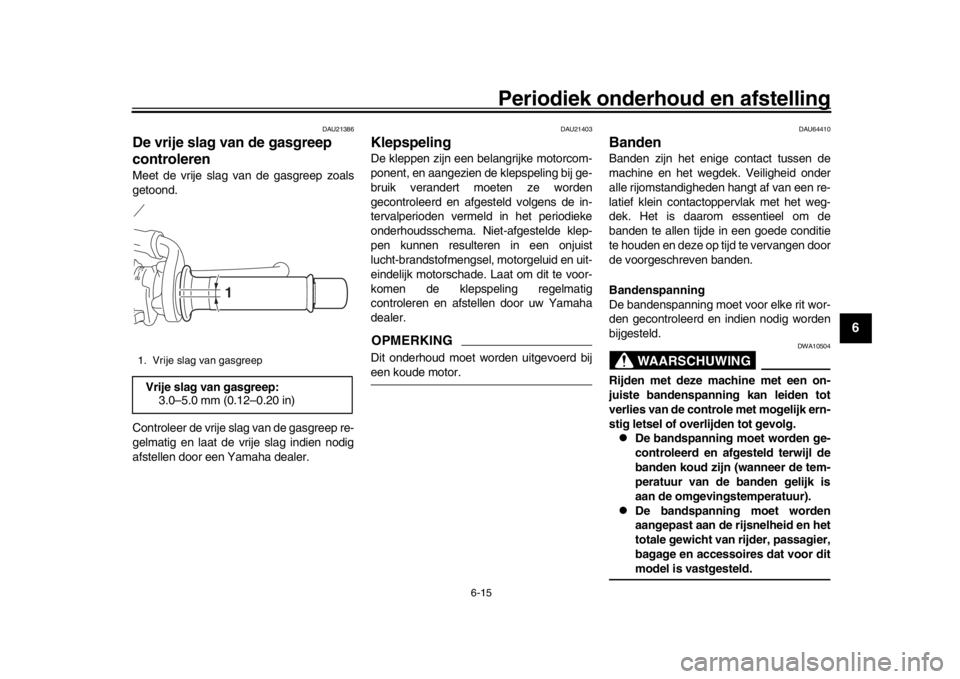

1. Vrije slag van gasgreepVrije slag van gasgreep: 3.0–5.0 mm (0.12–0.20 in)
1
B90-9-D2.book 15 ページ ２０１８年６月７日　木曜日　午前１１時２７分

Periodiek onderhoud en afstelling
6-16
1
2
3
4
56
7
8
9
10
11
12
WAARSCHUWING
DWA10512
Belaad uw machine nooit te zwaar. Rij-
den met een te zwaar belaste machinekan leiden tot een ongeval. Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKINGDe slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-
tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10472

Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.

De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-
ring beschikt om dit te doen.

Rijd niet te snel direct na het verwis-
selen van een band. Het bandopper-
vlak dient eerst te
zijn ingereden
voordat het zijn optimale eigen-schappen verkrijgt.
Bandenspanning (gemeten op koude
banden):
1 persoon:Voor:
250 kPa (2.50 kgf/cm
2, 36 psi)
Achter: 290 kPa (2.90 kgf/cm2, 42 psi)
2 personen: Voor: 250 kPa (2.50 kgf/cm2, 36 psi)
Achter: 290 kPa (2.90 kgf/cm2, 42 psi)
Maximale belasting*:
170 kg (375 lb)
* Totaal gewicht van bestuurder, pas- sagier, bagage en accessoires

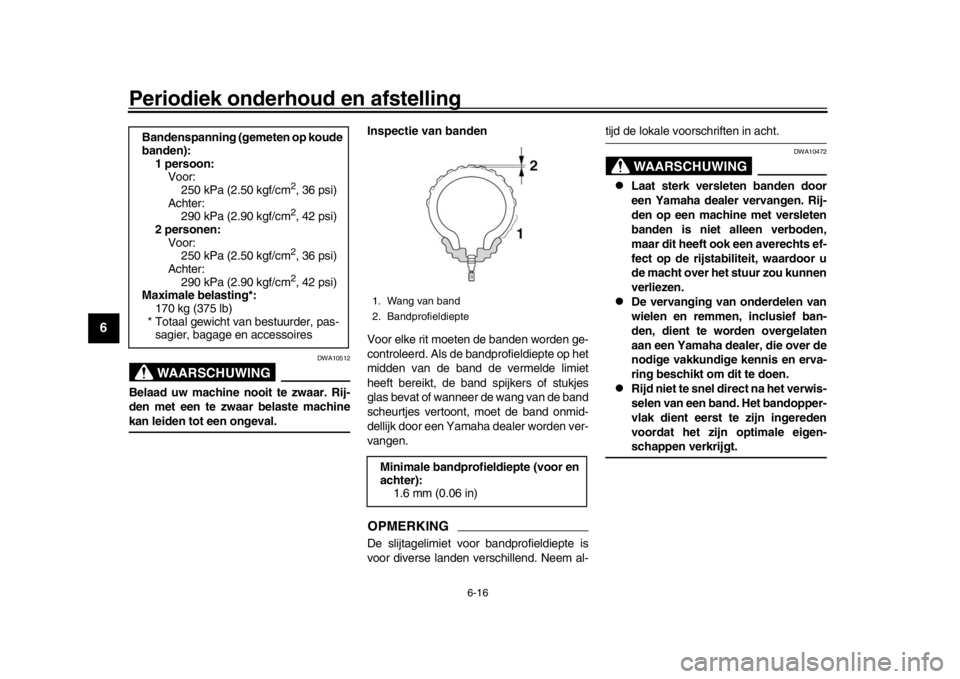

1. Wang van band
2. BandprofieldiepteMinimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
B90-9-D2.book 16 ページ ２０１８年６月７日　木曜日　午前１１時２７分

Periodiek onderhoud en afstelling
6-17
1
2
3
4
567
8
9
10
11
12
Bandeninformatie
Dit model is uitgerust met tubeless banden
en bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zi jn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10902

Monteer altijd voor- en achterban-
den van hetzelfde merk en type.
Verschillende banden kunnen het weggedrag van de machine veran-
deren, wat kan leiden tot een onge-
val.

Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo lucht-
lekkage te voorkomen.

Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om te voorkomen dat debanden onder het rijden leeglopen.
Na uitgebreide tests zijn alleen de hieronder
vermelde banden door Yamaha goedge-
keurd voor dit model.
WAARSCHUWING
DWA10601
Deze motorfiets is uitgerust met speciale
banden die geschikt voor zeer hoge rij-
snelheden. Let op het volgende om deze
banden zo effectief mogelijk te kunnen
gebruiken.
Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.

Gloednieuwe banden bieden op
sommige typen wegdek relatief wei-
nig grip totdat ze zijn “ingereden”.
Het is dan ook verstandig de eerste
100 km (60 mi) nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.

Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.

Pas de bandspanning steeds aanvolgens de rijomstandigheden.

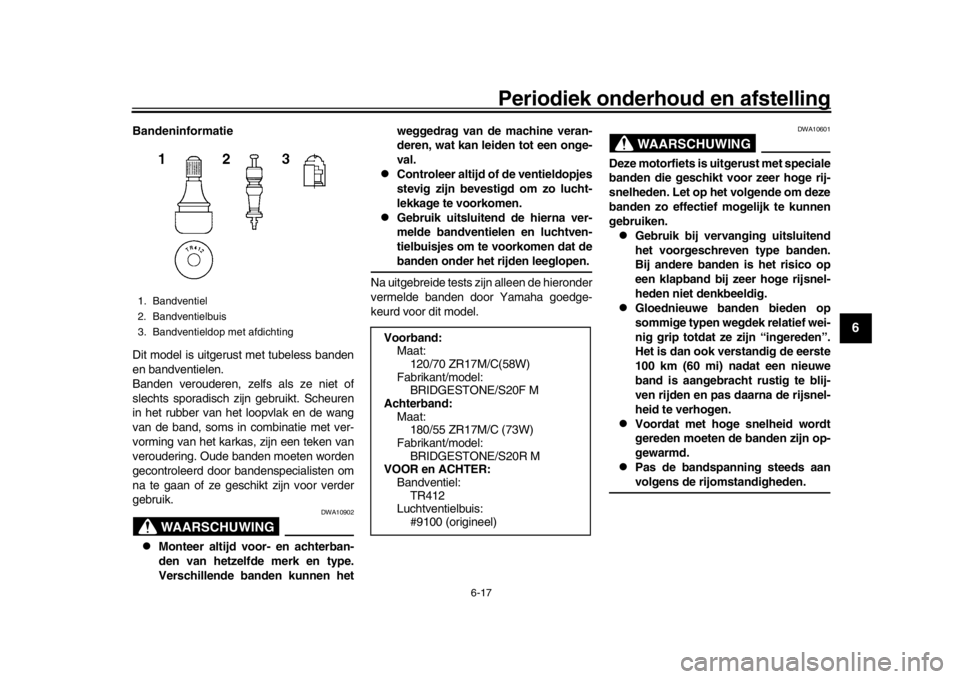

1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
Voorband: Maat:120/70 ZR17M/C(58W)
Fabrikant/model: BRIDGESTONE/S20F M
Achterband:
Maat:180/55 ZR17M/C (73W)
Fabrikant/model:
BRIDGESTONE/S20R M
VOOR en ACHTER: Bandventiel:
TR412
Luchtventielbuis: #9100 (origineel)
B90-9-D2.book 17 ページ ２０１８年６月７日　木曜日　午前１１時２７分

Periodiek onderhoud en afstelling
6-18
1
2
3
4
56
7
8
9
10
11
12
DAU21963
GietwielenLet ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.

Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.
DAU22083

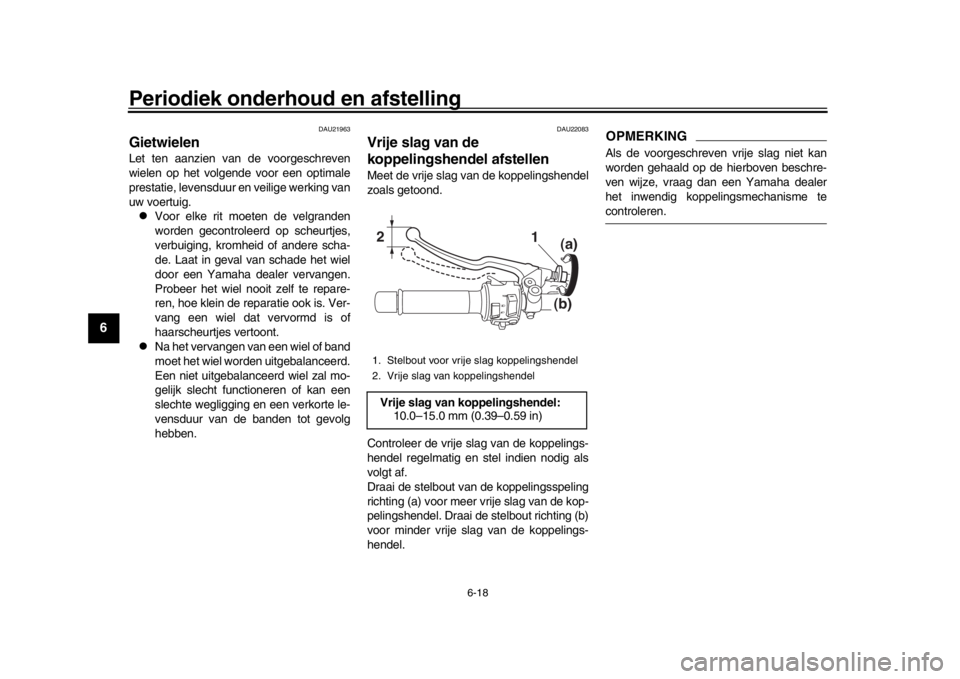

Vrije slag van de
koppelingshendel afstellenMeet de vrije slag van de koppelingshendel
zoals getoond.
Controleer de vrije slag van de koppelings-
hendel regelmatig en stel indien nodig als
volgt af.
Draai de stelbout van de koppelingsspeling
richting (a) voor meer vrije slag van de kop-
pelingshendel. Draai de stelbout richting (b)
voor minder vrije slag van de koppelings-
hendel.
OPMERKINGAls de voorgeschreven vrije slag niet kan
worden gehaald op de hierboven beschre-
ven wijze, vraag dan een Yamaha dealer
het inwendig koppelingsmechanisme tecontroleren.
1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendelVrije slag van koppelingshendel: 10.0–15.0 mm (0.39–0.59 in)2
1
(b)(a)
B90-9-D2.book 18 ページ ２０１８年６月７日　木曜日　午前１１時２７分

Periodiek onderhoud en afstelling
6-19
1
2
3
4
567
8
9
10
11
12
DAU37914
Vrije slag van remhendel
controlerenAan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzig gevoel in de rem-
hendel kan betekenen dat er lucht in het
hydraulisch systeem aanwezig is. Als er
lucht in het hydraulisch systeem zit, laat
dan het systeem door een Yamaha dea-
ler ontluchten voordat de machine wordt
gebruikt. Lucht in het hydraulisch sy-
steem heeft een negatief effect op de
remwerking, waardoor u de macht over
het stuur zou kunnen verliezen met een
ongeluk als gevolg.
DAU36505
Remlichtschakelaars Het remlicht moet gaan branden net voor-
dat de remwerking intreedt. Het remlicht
wordt geactiveerd door schakelaars die zijn
verbonden met de remhendel en het rem-
pedaal. Aangezien de remlichtschakelaars
onderdelen zijn van het Yamaha ABS (An-
ti-lock Brake System), mogen ze alleen
worden onderhouden door een Yamaha
dealer.
1. Geen vrije slag remhendel
1
B90-9-D2.book 19 ページ ２０１８年６月７日　木曜日　午前１１時２７分

Periodiek onderhoud en afstelling
6-20
1
2
3
4
56
7
8
9
10
11
12
DAU22393
Controleren van voor- en
achterremblokkenDe remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU36891

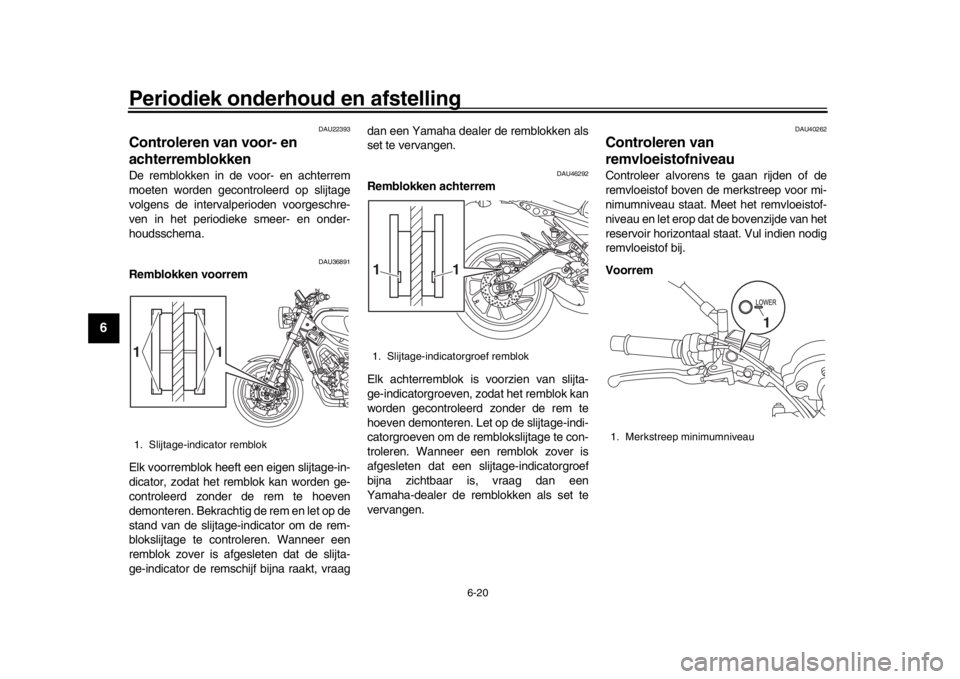

Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicator, zodat het remblok kan worden ge-
controleerd zonder de rem te hoeven
demonteren. Bekrachtig de rem en let op de
stand van de slijtage-indicator om de rem-
blokslijtage te controleren. Wanneer een
remblok zover is afgesleten dat de slijta-
ge-indicator de remschijf bijna raakt, vraag dan een Yamaha dealer de remblokken als
set te vervangen.
DAU46292
Remblokken achterrem
Elk achterremblok is
voorzien van slijta-
ge-indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-indi-
catorgroeven om de remblokslijtage te con-
troleren. Wanneer een remblok zover is
afgesleten dat een slijtage-indicatorgroef
bijna zichtbaar is, vraag dan een
Yamaha-dealer de remblokken als set te
vervangen.
DAU40262
Controleren van
remvloeistofniveauControleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat. Meet het remvloeistof-
niveau en let erop dat de bovenzijde van het
reservoir horizontaal staat. Vul indien nodig
remvloeistof bij.
Voorrem
1. Slijtage-indicator remblok
1
1
1. Slijtage-indicatorgroef remblok
1
1
1. Merkstreep minimumniveau
1
B90-9-D2.book 20 ページ ２０１８年６月７日　木曜日　午前１１時２７分
