YAMAHA XSR 900 2018 Manual de utilização (in Portuguese)

Funções dos controlos e instrumentos
3-16
1
234
5
6
7
8
9
10
11
12
PAU26825

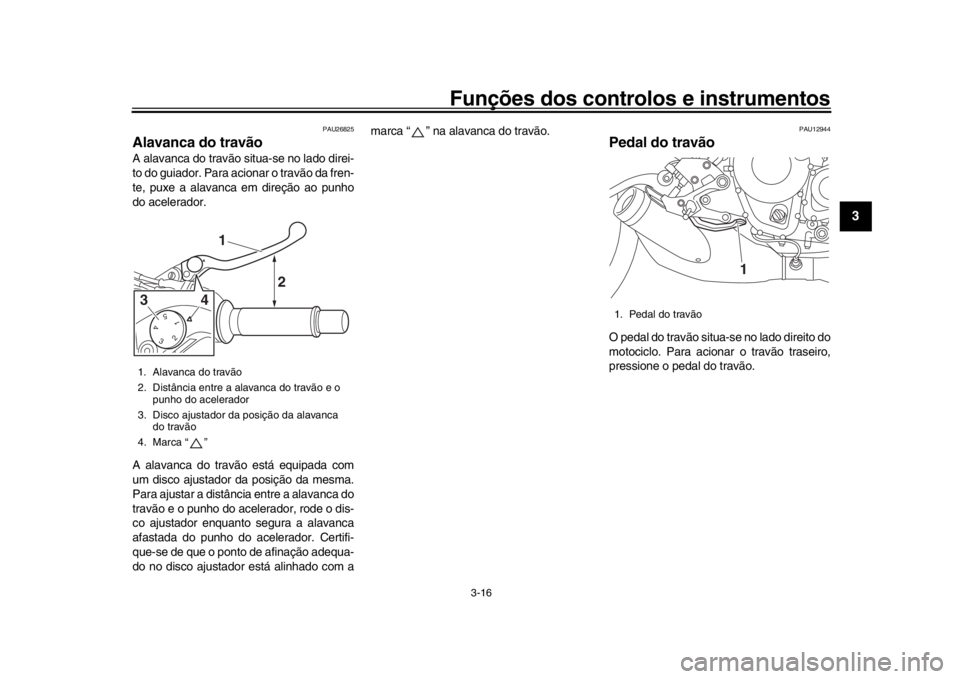

Alavanca do travãoA alavanca do travão situa-se no lado direi-
to do guiador. Para acionar o travão da fren-
te, puxe a alavanca em direção ao punho
do acelerador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do acelerador, rode o dis-
co ajustador enquanto segura a alavanca
afastada do punho do acelerador. Certifi-
que-se de que o ponto de afinação adequa-
do no disco ajustador está alinhado com a marca “ ” na alavanca do travão.
PAU12944
Pedal do travãoO pedal do travão situa-se no lado direito do
motociclo. Para acionar o travão traseiro,
pressione o pedal do travão.
1. Alavanca do travão
2. Distância entre a alavanca do travão e o
punho do acelerador
3. Disco ajustador da posição da alavanca do travão
4. Marca “ ”
543
21
1
2
43
1. Pedal do travão
1
B90-9-P2.book 16 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Funções dos controlos e instrumentos
3-17
1
23
4
5
6
7
8
9
10
11
12
PAU63040
ABSO ABS (Sistema de Travão Antibloqueio)
da Yamaha possui um sistema de controlo
eletrónico duplo, o qual age nos travões
dianteiro e traseiro independentemente.
Utilize os travões com ABS tal como utiliza-
ria os travões convencionais. Se o ABS es-
tiver ativado, pode ser sentido um efeito
pulsante na alavanca do travão ou no pedal
do travão. Nesta situação, continue a apli-
car os travões e deixe o ABS desempenhar
a sua função; não “bombeie” os travões
para não reduzir a eficácia de travagem.
AVISO
PWA16051
Mesmo com ABS, mantenha sempre
uma distância suficiente em relação ao
veículo da frente, em conformidade com
a velocidade de condução.
O sistema ABS funciona melhor em
grandes distâncias de travagem.

Em certas superfícies, como em es-
tradas irregulares ou de cascalho, a
distância de travagem poderá sermaior com o ABS do que sem este.
O ABS é controlado por uma ECU, que al-
tera o sistema para travagem convencional
caso ocorra uma avaria.
NOTA
O ABS efetua um teste de autodiag-
nóstico sempre que o veículo arranca
depois de a chave ter sido rodada para
“ON” e após ser atingida uma veloci-
dade de 10 km/h (6 mi/h) ou superior.
Durante este teste, pode ouvir-se um
ruído tipo “estalido” na unidade de
controlo hidráulica, e se for aplicada a
alavanca ou o pedal do travão, ainda
que ligeiramente, pode sentir-se uma
vibração na alavanca e no pedal, mas
nada disto indica uma avaria.

Este ABS possui um modo de teste
que permite ao pr oprietário experi-
mentar a sensação pulsante na ala-
vanca do travão ou no pedal do travão
quando o ABS está a funcionar. No
entanto, são necessárias ferramentas
especiais, pelo que deve consultar oseu concessionário Yamaha.
PRECAUÇÃO
PCA20100
Tenha cuidado para não danificar o sen-
sor da roda ou o rotor do sensor da roda;
caso contrário pode resultar num incor-reto desempenho do sistema de ABS.

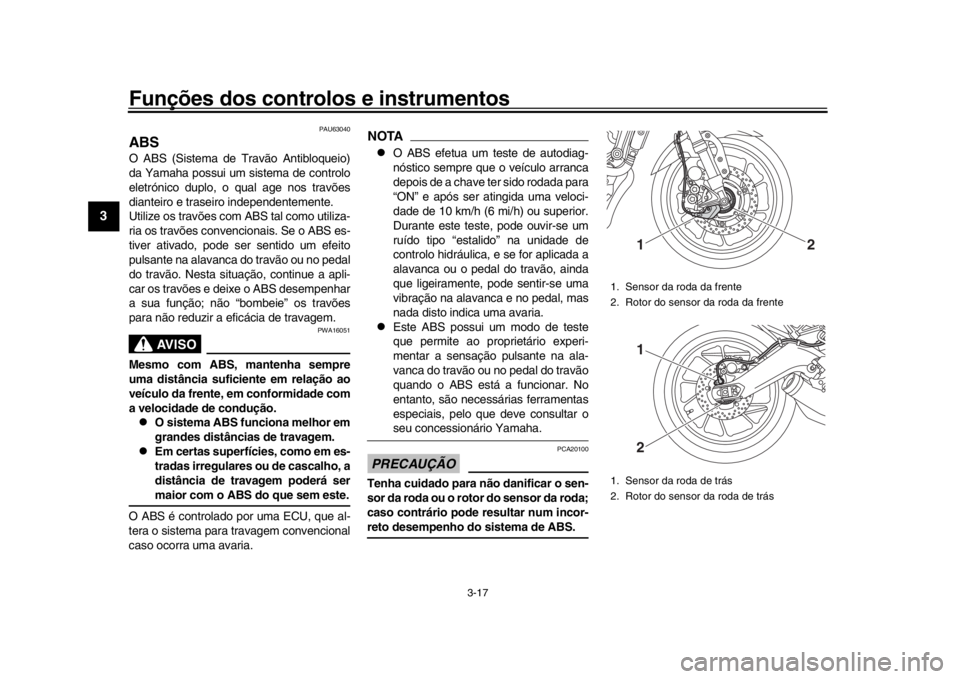

1. Sensor da roda da frente
2. Rotor do sensor da roda da frente
1. Sensor da roda de trás
2. Rotor do sensor da roda de trás
1
2
12
B90-9-P2.book 17 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Funções dos controlos e instrumentos
3-18
1
234
5
6
7
8
9
10
11
12
PAU74351
Sistema de controlo de traçãoO sistema de controlo de tração (TCS) aju-
da a manter a tração durante a aceleração
em superfícies escorregadias, como em pi-
sos não pavimentados ou molhados. Se for
detetado pelos sensores que a roda trasei-
ra está a perder a aderência (patinagem), o
sistema de controlo de tração ativa-se para
regular a potência do motor para o nível ne-
cessário para restabelecer a tração.
AVISO
PWA15433
O sistema de controlo de tração não
substitui uma condução adequada às
condições. O sistema de controlo de tra-
ção não consegue impedir a perda de
tração devido a excesso de velocidade
na entrada de curvas, a aceleração ex-
cessiva em ângulos de grande inclina-
ção ou durante travagens e não impede
a perda de aderência da roda dianteira.
Tal como com qualquer veículo, tenha
cuidado em superfíc ies que possam ser
escorregadias e evite superfícies muitoescorregadias.
O indicador luminoso “ ” pisca quando o
controlo de tração foi acionado. Pode notar
ligeiras alterações no ruído do motor e do
escape quando o sistema foi acionado.
Em determinadas condições, o sistema de controlo de tração pode ser automatica-
mente desativado. Neste caso, o indicador
luminoso “ ” e a luz de advertência “ ”
acendem-se.
O ecrã TCS (página 3-9) indica a definição
atual do TCS. Existem três definições.
TCS “OFF”
O modo TCS “OFF” desliga o sistema de
controlo de tração.
TCS “1”
O modo TCS “1” minimiza a ação do siste-
ma de controlo de tração.
TCS “2”
O modo TCS “2” maximiza a ação do con-
trolo de tração; a rotação da roda é contro-
lada com mais força.
NOTA
Utilize o interruptor de controlo de tra-
ção (página 3-14) para alterar as defi-
nições do TCS.

O controlo de tração pode ser ligado
ou desligado apenas com o veículo
desligado.

Sempre que a chave for rodada para
“ON”, o controlo de tração é ligado e
definido para TCS “1” ou “2” (o que ti-
ver sido selecionado da última vez).

Desligue o sistema de controlo de tra-ção para ajudar a libertar a roda trasei-
ra se o veículo ficar preso na lama,
areia ou noutra superfície mole.
PRECAUÇÃO
PCA16801
Utilize apenas os pneus especificados.
(Consulte a página 6-15.) A utilização de
pneus com outras dimensões impedirá
que o sistema de controlo de tração con-trole a rotação do pneu com precisão.
Reposição do sistema de controlo de
tração
O sistema de controlo de tração irá desli-
gar-se automaticamente quando:
a roda dianteira ou a roda traseira per-
dem o contacto com o piso durante a
condução.

for detetada rotação excessiva da
roda traseira durante a condução.

uma das rodas é r
odada com a chave
virada para “ON” (como quando se re-
aliza a manutenção).
Se o sistema de controlo de tração for de-
sativado, tanto o indicador luminoso “ ”
como a luz de advertência “ ” acen-
dem-se.
Neste caso, tente repor o sistema da se-
guinte forma. 1. Pare o veículo e rode a chave para
B90-9-P2.book 18 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Funções dos controlos e instrumentos
3-19
1
23
4
5
6
7
8
9
10
11
12
“OFF”.
2. Aguarde alguns segundos e volte a ro-
dar a chave para “ON”.
3. O indicador luminoso “ ” deve apa- gar-se e o sistema deve ficar ativado.
NOTASe o indicador luminoso “ ” permanecer
aceso depois da reposição, o veículo pode
continuar a ser utilizado; contudo, solicite a
um concessionário Yamaha que verifique oveículo logo que possível.
4. Solicite a um conc essionário Yamaha
que verifique o veículo e desligue a luz
avisadora “ ”.
PAU13075
Tampa do depósito de
combustívelAbertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de com- bustível, empurrando-a com a chave inserida na fechadura.
2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustívelconstituem um perigo de incêndio.

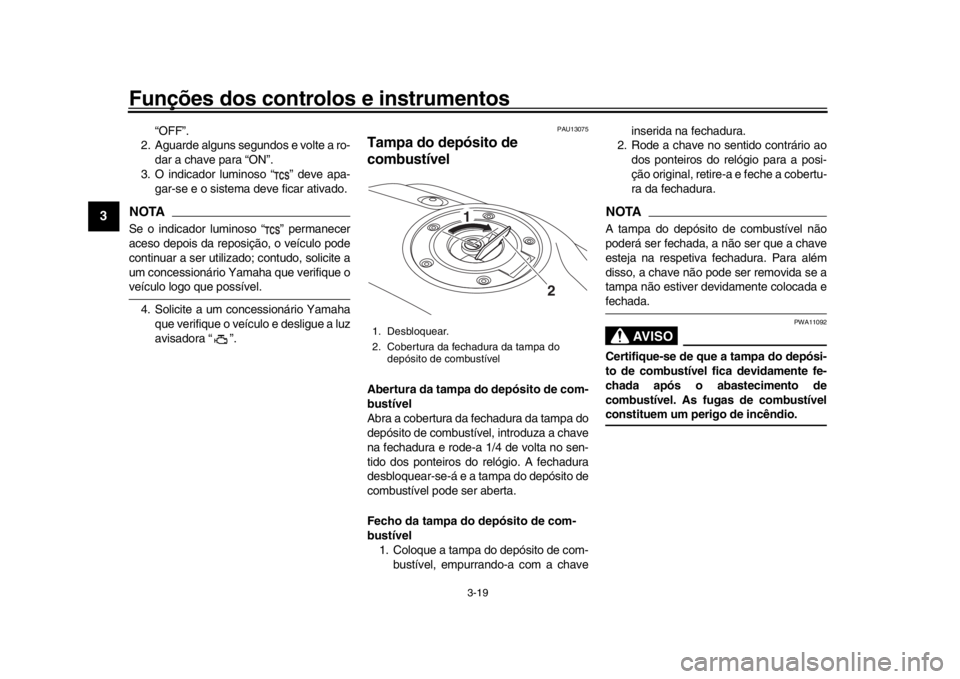

1. Desbloquear.
2. Cobertura da fechadura da tampa do depósito de combustível
2
1
B90-9-P2.book 19 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Funções dos controlos e instrumentos
3-20
1
234
5
6
7
8
9
10
11
12
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-bastecimento, siga estas instruções. 1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a tam- pa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se esta entrar em contacto com os olhos,
consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU75300
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.

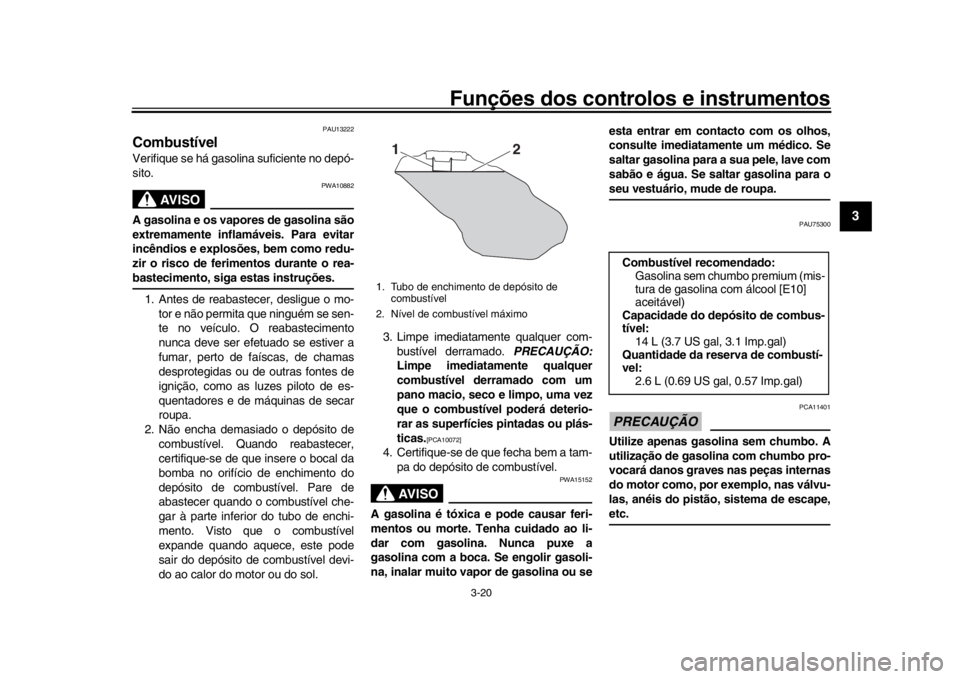

1. Tubo de enchimento de depósito de
combustível
2. Nível de combustível máximo
2
1
Combustível recomendado: Gasolina sem chumbo premium (mis-
tura de gasolina com álcool [E10]
aceitável)
Capacidade do depósito de combus-
tível: 14 L (3.7 US gal, 3.1 Imp.gal)
Quantidade da reserva de combustí-
vel: 2.6 L (0.69 US gal, 0.57 Imp.gal)
B90-9-P2.book 20 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Funções dos controlos e instrumentos
3-21
1
23
4
5
6
7
8
9
10
11
12

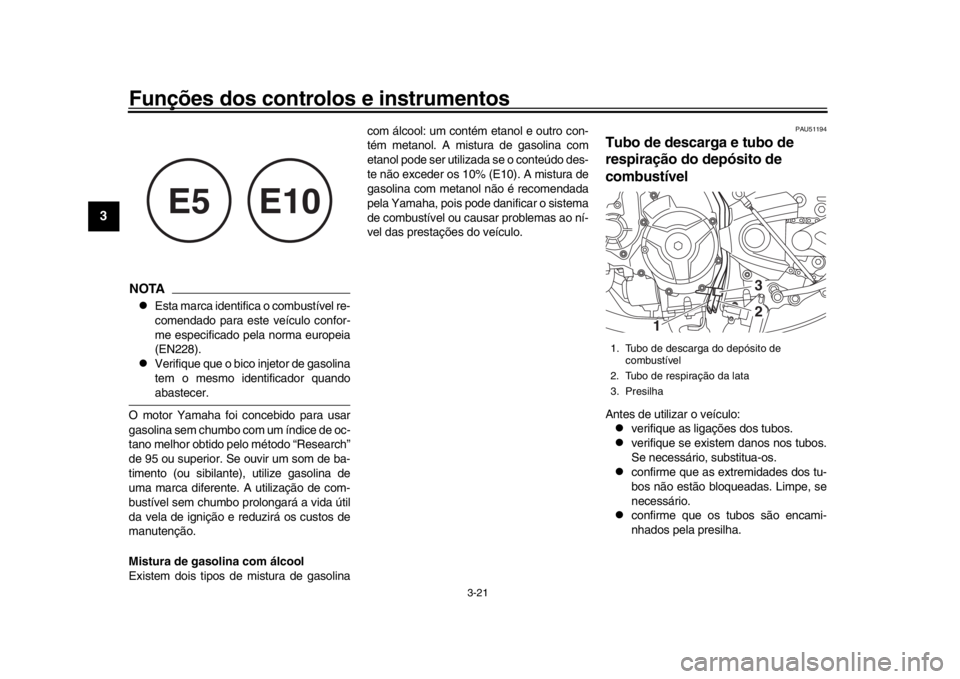

NOTA
Esta marca identifica o combustível re-
comendado para este veículo confor-
me especificado pela norma europeia
(EN228).

Verifique que o bico injetor de gasolina
tem o mesmo identificador quandoabastecer.
O motor Yamaha foi concebido para usar
gasolina sem chumbo com um índice de oc-
tano melhor obtido pelo método “Research”
de 95 ou superior. Se ouvir um som de ba-
timento (ou sibilante), utilize gasolina de
uma marca diferente. A utilização de com-
bustível sem chumbo prolongará a vida útil
da vela de ignição e reduzirá os custos de
manutenção.
Mistura de gasolina com álcool
Existem dois tipos de mistura de gasolina com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo des-
te não exceder os 10% (E10). A mistura de
gasolina com metanol não é recomendada
pela Yamaha, pois pode danificar o sistema
de combustível ou causar
problemas ao ní-
vel das prestações do veículo.
PAU51194
Tubo de descarga e tubo de
respiração do depósito de
combustívelAntes de utilizar o veículo:
verifique as ligações dos tubos.

verifique se existem danos nos tubos.
Se necessário, substitua-os.

confirme que as extremidades dos tu-
bos não estão bloqueadas. Limpe, se
necessário.

confirme que os tubos são encami-
nhados pela presilha.
E5
E10
1. Tubo de descarga do depósito de combustível
2. Tubo de respiração da lata
3. Presilha
1
32
B90-9-P2.book 21 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Funções dos controlos e instrumentos
3-22
1
234
5
6
7
8
9
10
11
12
PAU13434
Conversor catalíticoEste modelo está equipado com um con-
versor catalítico no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:
não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;

estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;

certifique-se de que o sistema de
escape arrefeceu antes de efetuar
qualquer trabalho de manutenção;

não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-quecimento.
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU57991

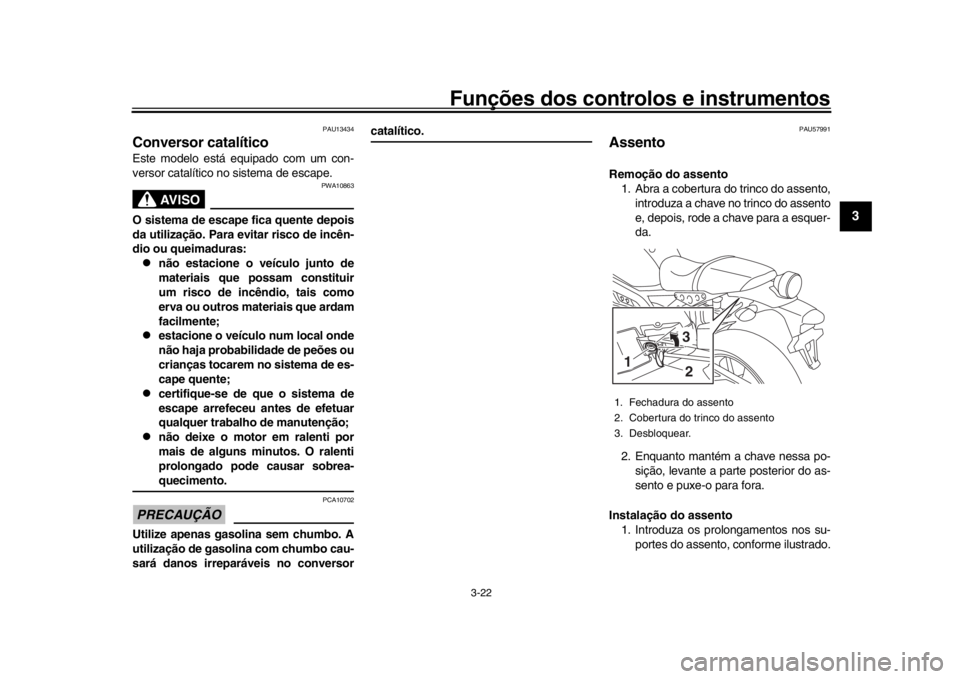

AssentoRemoção do assento 1. Abra a cobertura do trinco do assento,
introduza a chave no trinco do assento
e, depois, rode a chave para a esquer-
da.
2. Enquanto mantém a chave nessa po- sição, levante a parte posterior do as-
sento e puxe-o para fora.
Instalação do assento 1. Introduza os prolongamentos nos su-
portes do assento, conforme ilustrado.1. Fechadura do assento
2. Cobertura do trinco do assento
3. Desbloquear.1
32
B90-9-P2.book 22 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Funções dos controlos e instrumentos
3-23
1
23
4
5
6
7
8
9
10
11
12
2. Empurre a parte traseira do assento para baixo para o encaixar.
3. Retire a chave.NOTACertifique-se de que o assento está devida-mente fixo antes de conduzir o veículo.
PAU58200
Compartimento de
armazenagemO compartimento de armazenagem encon-
tra-se por baixo do assento. (Consulte a
página 3-22.)
Quando guardar documentos ou outros ar-
tigos no compartimento de armazenagem,
não se esqueça de os colocar num saco de
plástico para que não se molhem. Quando
lavar o veículo, tenha cuidado para não dei-
xar entrar água no compartimento de arma-
zenagem.
AVISO
PWA10962

Não exceda o limite de carga de 3
kg (7 lb) para o compartimento de
armazenagem.

Não exceda a carga máxima de 170
kg (375 lb) no veículo.

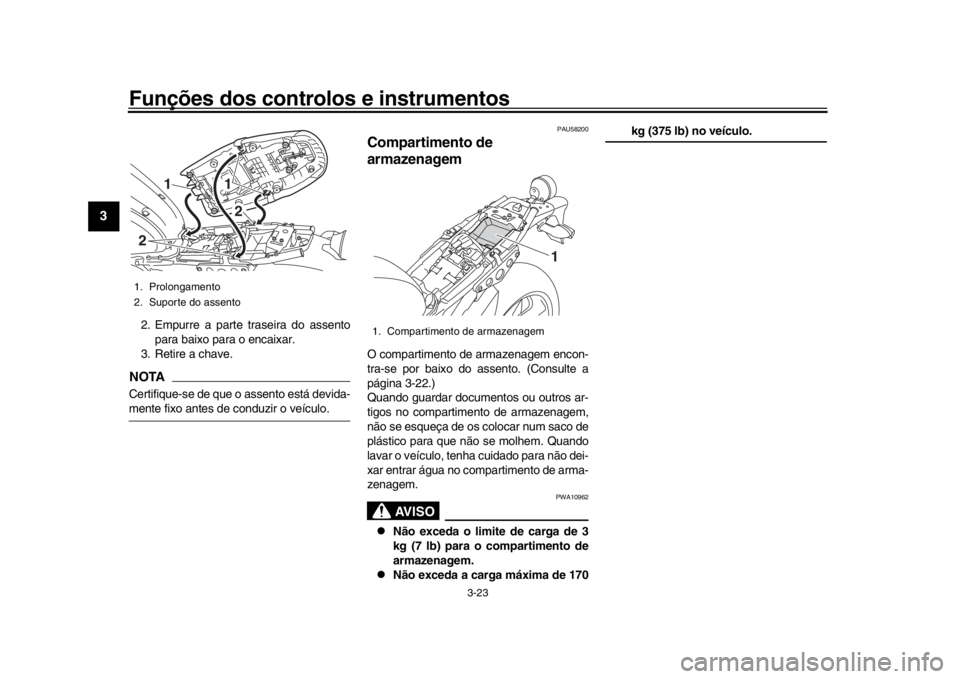

1. Prolongamento
2. Suporte do assento
11
2
2
1. Compartimento de armazenagem
1
B90-9-P2.book 23 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Funções dos controlos e instrumentos
3-24
1
234
5
6
7
8
9
10
11
12
PAU62451
Ajuste da forquilha dianteira
AVISO
PWA14671
Ajuste sempre a pré-carga da mola em
ambas as pernas da forquilha de forma
igual, caso contrário poderá ocorrer
uma fraca capacidade de manobra e per-da de estabilidade.
Cada perna da forquilha dianteira está equi-
pada com uma cavilha ajustadora da
pré-carga da mola. A perna da forquilha
dianteira direita está equipada com um pa-
rafuso ajustador da força amortecedora de
recuo.PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limitesmáximo ou mínimo.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão ma is dura, rode a cavi-
lha ajustadora em cada perna da forquilha
na direção (a). Para reduzir a pré-carga da
mola e assim tornar a suspensão mais mo-
le, rode a cavilha ajustadora em cada perna
da forquilha na direção (b). O ponto de afinação da pré-carga da mola
é determinado através da medição da dis-
tância A, exibida na ilustração. Quanto mais
pequena é a distância A, maior é a pré-car-
ga da mola; quanto maior é a distância A,
menor é a pré-carga da mola.
Força amortecedora de recuo
A força amortecedora de recuo é ajustada
apenas na perna da forquilha dianteira di-
reita.
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o parafuso ajustador
na direção (a). Para reduzir a força amorte-
cedora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o parafuso
ajustador na direção (b).

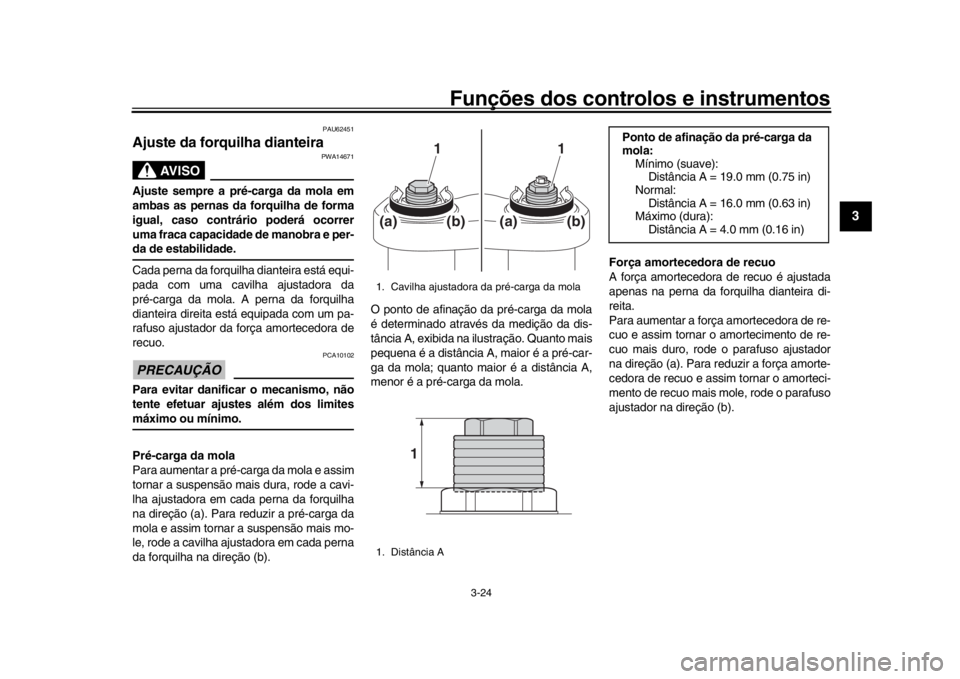

1. Cavilha ajustadora da pré-carga da mola
1. Distância A
1
1
(a)
(b)
(a)
(b)
1
Ponto de afinação da pré-carga da
mola:
Mínimo (suave):Distância A = 19.0 mm (0.75 in)
Normal: Distância A = 16.0 mm (0.63 in)
Máximo (dura):
Distância A = 4.0 mm (0.16 in)
B90-9-P2.book 24 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Funções dos controlos e instrumentos
3-25
1
23
4
5
6
7
8
9
10
11
12
NOTA
Embora o número total de estalidos de
um mecanismo ajustador da força
amortecedora possa não correspon-
der exatamente às especificações an-
teriores devido a pequenas diferenças
no processo de fabr ico, o número real de estalidos representa sempre toda a
gama de ajuste. Para obter um ajuste
preciso, verifique o número de estali-
dos de cada um dos mecanismos de
ajuste da força amortecedora e modifi-
que as especificações conforme o ne-
cessário.

Ao rodar um botão ajustador da força
amortecedora na direção (a), a posi-
ção de 0 estalidos e a posição de 1 es-talido podem ser idênticas.
PAU57941
Ajuste do amortecedorEste amortecedor está equipado com um
anel ajustador da pré-carga da mola e um
parafuso ajustador da
força amortecedora
de recuo.PRECAUÇÃO
PCA10102
Para evitar danificar o mecanismo, não
tente efetuar ajustes além dos limitesmáximo ou mínimo.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador na direção (a). Para reduzir a
pré-carga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador na di-
reção (b).

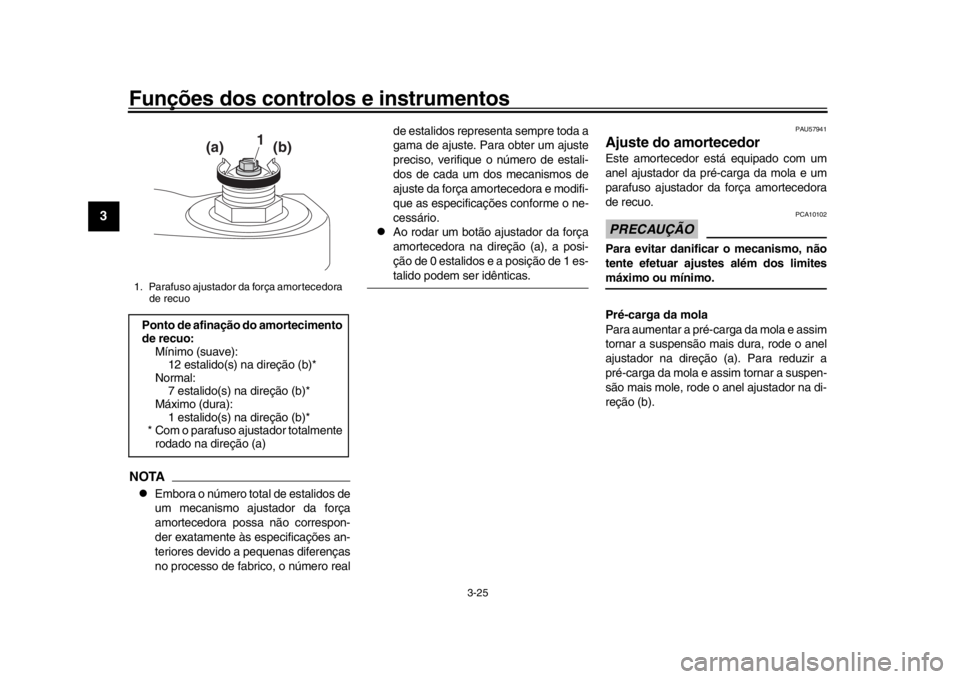

1. Parafuso ajustador da força amortecedora de recuoPonto de afinação do amortecimento
de recuo:Mínimo (suave):12 estalido(s) na direção (b)*
Normal:
7 estalido(s) na direção (b)*
Máximo (dura): 1 estalido(s) na direção (b)*
* Com o parafuso ajustador totalmente rodado na direção (a)
1
(a)
(b)
B90-9-P2.book 25 ページ ２０１８年６月７日　木曜日　午前１１時２４分
