NOTACaso a folga especificada não possa ser
obtida conforme descrito acima ou caso a
embraiagem não funcione corretamente,
solicite a um concessionário Yamaha que
verifique o mecanismo interno da embraia-gem.
PAU37914
Verificação da folga da alavanca
do travãoNão deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solicite
a um concessionário Yamaha que inspecio-
ne o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão pode indicar a pre-
sença de ar no sistema hidráulico. Se
houver ar no sistema hidráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hidráulico diminuirá o
desempenho dos travões, o que poderá
resultar na perda de controlo e num aci-
dente.
1. Sem folga da alavanca do travão
1
B90-9-P2.book 19 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Manutenção periódica e ajustes
6-20
1
2
3
4
56
7
8
9
10
11
12
PAU36505
Interruptores das luzes dos
travõesA luz do travão deverá acender imediata-
mente antes de a travagem produzir efeito.
A luz do travão é ativada por interruptores li-
gados à alavanca do travão ou ao pedal do
travão. Uma vez que os interruptores das
luzes dos travões são componentes do sis-
tema de travão antibloqueio, a sua manu-
tenção deverá ser apenas realizada por um
concessionário Yamaha.
PAU22393
Verificação das pastilhas dos
travões da frente e de trásDeverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU36891
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com indicadores de desgas-
te, que lhe permitem verificar o respetivo
desgaste sem ter de desmontar o travão.
Para verificar o desgaste da pastilha do tra-
vão, verifique a posição dos indicadores de
desgaste enquanto aciona o travão. Caso
uma pastilha do travão se tenha gasto até ao ponto em que um indicador de desgaste
atinja o disco do travão, solicite a um con-
cessionário Yamaha que substitua as pasti-
lhas do travão como um conjunto.
PAU46292
Pastilhas do travão de trás
Cada uma das pastilhas do travão traseiro
está equipada com ranhuras indicadoras de
desgaste, que lhe permitem verificar o des-
gaste da pastilha do travão sem ter de des-
montar o travão. Para verificar o desgaste
da pastilha do travão, verifique as ranhuras
indicadoras do desgaste. Caso uma pasti-
lha do travão se tenha gasto até ao ponto
em que a ranhura indicadora de desgaste
tenha quase aparecido, solicite a um con-
cessionário Yamaha que substitua as pasti-
1. Indicador de desgaste da pastilha do
travão
1
1
1. Ranhura indicadora de desgaste da pastilha do travão
1
1
B90-9-P2.book 20 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Manutenção periódica e ajustes
6-21
1
2
3
4
567
8
9
10
11
12
lhas do travão como um conjunto.
PAU40262
Verificação do nível de líquido
dos travõesAntes de conduzir, verifique se o líquido dos
travões se encontra acima da marca de ní-
vel mínimo. Ao verificar o nível do líquido,
certifique-se de que o topo do reservatório
se encontra na horizontal. Reabasteça o lí-
quido dos travões, se necessário.
Travão dianteiro Travão traseiro
AVISO
PWA16011
Uma manutenção inadequada pode re-
sultar em perda de capacidade de trava-
gem. Cumpra as seguintes precauções:
Se o líquido dos travões for insufi-
ciente, poderá ocorrer entrada de ar
no sistema de travagem, reduzindo
o desempenho da travagem.

Limpe a tampa de enchimento an-
tes de remover. Utilize apenas líqui-
do dos travões DOT 4 de um
recipiente selado.

Utilize apenas o líquido dos travões
especificado, caso contrário os ve-
1. Marca do nível mínimo
1
1. Marca do nível mínimoLíquido dos travões especificado:
DOT 4
1
B90-9-P2.book 21 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Manutenção periódica e ajustes
6-22
1
2
3
4
56
7
8
9
10
11
12
dantes de borracha podem deterio-
rar-se, causando fugas.

Reabasteça com o mesmo tipo de
líquido de travões. A adição de lí-
quido dos travões diferente de DOT
4 pode resultar numa reação quími-
ca nociva.

Durante o reabastecimento, tenha
cuidado para que não entre água ou
pó no reservatório de líquido dos
travões. A água reduzirá significati-
vamente o ponto de ebulição do lí-
quido e poderá causar bloqueio de
vapor, e a sujidade poderá obstruir
as válvulas da unidade hidráulicado ABS.
PRECAUÇÃO
PCA17641
O líquido dos travões poderá danificar
superfícies pintadas ou peças plásticas.
Limpe sempre de imediato o líquido der-ramado.
À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gr adualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas-
tas e/ou fuga no sistema de travagem. Por
conseguinte, verifique se as pastilhas dos
travões estão gastas e se o sistema de tra-vagem apresenta fugas. Se o nível de líqui-
do dos travões desc
er repentinamente,
solicite a um concessionário Yamaha que
verifique qual a causa antes de conduzir.
PAU22734
Mudança do líquido dos travõesSolicite a mudança do líquido dos travões
num concessionário Yamaha a cada 2
anos. Para além disso, mande substituir os
vedantes de óleo dos cilindros mestre e das
pinças dos travões, assim como os tubos
dos travões, nos interv alos especificados a
seguir ou antes se apresentarem danos ou
fugas.
Vedantes dos travões: a cada 2 anos

Tubos dos travões: a cada 4 anos
B90-9-P2.book 22 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Manutenção periódica e ajustes
6-23
1
2
3
4
567
8
9
10
11
12
PAU22762
Folga da corrente de
transmissãoA folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU2277G
Verificação da folga da corrente de
transmissão 1. Coloque o motociclo no descanso la- teral.NOTAAo verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter qual-quer tipo de carga.
2. Mude a transmissão para ponto morto.
3. Meça a folga da corrente de transmis- são como indicado. 4. Se a folga da corrente de transmissão
estiver incorreta, ajuste-a do modo
que se segue. PRECAUÇÃO: Uma
folga inadequada da corrente de
transmissão sobrecarregará o mo-
tor assim como outras peças vitais
do motociclo e pode provocar pati-
nagem ou quebra da corrente. Se a
folga da corrente de transmissão
for superior a 25.0 mm (0.98 in), a
corrente pode danificar o chassis, o
braço oscilante e outras peças.
Para evitar que isto ocorra, mante-
nha a folga da corrente de transmis-
são dentro dos limites
especificados.
[PCA17791] PAU57971
Ajuste da folga da corrente de transmis-
são
Consulte um concessionário Yamaha antes
de ajustar a folga da corrente de transmis-
são.
1. Desaperte a porca do eixo e a contra- porca em ambos os lados do braço os-
cilante.
2. Para apertar a co rrente de transmis-
são, rode a cavilha ajustadora da folga
da corrente de transmissão em ambos
os lados do braço oscilante na direção
(a). Para desapertar a corrente de
transmissão, rode a cavilha ajustadora
em ambos os lados do braço oscilante
na direção (b) e empurre a roda trasei-
ra para a frente.
1. Folga da corrente de transmissãoFolga da corrente de transmissão: 5.0–15.0 mm (0.20–0.59 in)
1
1. Porca do eixo
2. Contraporca
2
1
B90-9-P2.book 23 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Manutenção periódica e ajustes
6-24
1
2
3
4
56
7
8
9
10
11
12
NOTAUtilizando as marcas de alinhamento e a ra-
nhura situadas em ambos os lados do bra-
ço oscilante, certifique-se de que ambas as
polias da corrente de tr ansmissão estão na
mesma posição para obter um correto ali-nhamento das rodas. 3. Aperte a porca do eixo e, depois, as
contraporcas em conformidade com
os binários especificados.
4. Certifique-se de que as polias da cor- rente de transmiss ão estão na mesma
posição, a folga da corrente de trans-
missão está correta, e a corrente de
transmissão se move suavemente.
PAU23026
Limpeza e lubrificação da
corrente de transmissãoA corrente de transmissão deve ser limpa e
lubrificada nos interv alos especificados na
tabela de lubrificação e manutenção perió-
dica, caso contrário gastar-se-á rapidamen-
te, especialmente quando conduz o veículo
em áreas poeirentas ou húmidas. Faça a
manutenção da corrente de transmissão do
seguinte modo:PRECAUÇÃO
PCA10584
A corrente de transmissão deverá ser lu-
brificada após lavar o motociclo, condu-
zir à chuva ou conduzir em áreashúmidas.
1. Limpe a corrente de transmissão com querosene e uma pequena escova
macia. PRECAUÇÃO: Para evitar
danificar os anéis de vedação em O,
não lave a corrente de transmissão
a vapor, a alta pressão nem com
solventes inapropriados.
[PCA11122]
2. Seque a corrente de transmissão.
3. Lubrifique minuciosamente a corrente de transmissão com lubrificante espe-
cial para correntes de anel de vedação
em O. PRECAUÇÃO: Não utilize
óleo do motor ou qualquer outro lu-
brificante para a corrente de trans-
1. Cavilha ajustadora da folga da corrente de transmissão
(a)(b)
1
1. Ranhura
2. Marcas de alinhamento
3. Polia da corrente de transmissãoBinários de aperto:Porca do eixo:150 N·m (15 kgf·m, 111 lb·ft)
Contraporca:
16 N·m (1.6 kgf·m, 12 lb·ft)
3
12
B90-9-P2.book 24 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Manutenção periódica e ajustes
6-25
1
2
3
4
567
8
9
10
11
12
missão, pois estes podem conter
substâncias que podem danificar
os anéis de vedação em O.
[PCA11112] PAU23098
Verificação e lubrificação dos
cabosAntes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respetivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua.
AVISO! Eventuais da-
nos no recetáculo exterior dos cabos
podem resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danificados assim
que possível, para evitar situações de in-
segurança.
[PWA10712] PAU23115
Verificação e lubrificação do
punho e do cabo do aceleradorO funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessionário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
O cabo do acelerador possui uma cobertura
de borracha. Verifique se a cobertura está
firmemente instalada. Mesmo que a cober-
tura se encontre corretamente instalada,
ela não protege completamente o cabo
contra a entrada de água. Por conseguinte,
quando lavar o veículo, tenha cuidado para
não deitar água diretamente na cobertura
nem no cabo. Se houver sujidade no cabo
ou na cobertura, limpe com um pano húmi-
do.
Lubrificante recomendado:
Lubrificante para cabos Yamaha ou
outro lubrificante para cabos adequa-
do
B90-9-P2.book 25 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Manutenção periódica e ajustes
6-26
1
2
3
4
56
7
8
9
10
11
12
PAU44276
Verificação e lubrificação dos
pedais do travão e de mudança
de velocidadesAntes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.

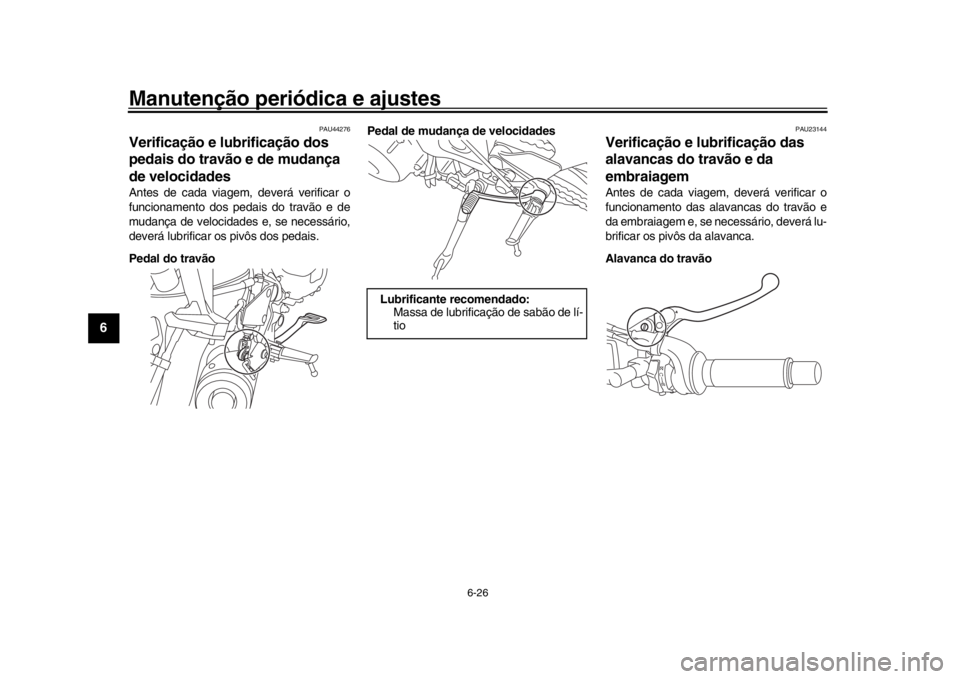

Pedal do travão Pedal de mudança de velocidades
PAU23144
Verificação e lubrificação das
alavancas do travão e da
embraiagemAntes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá lu-
brificar os pivôs da alavanca.
Alavanca do travão
Lubrificante recomendado:
Massa de lubrificação de sabão de lí-
tio
B90-9-P2.book 26 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Manutenção periódica e ajustes
6-27
1
2
3
4
567
8
9
10
11
12

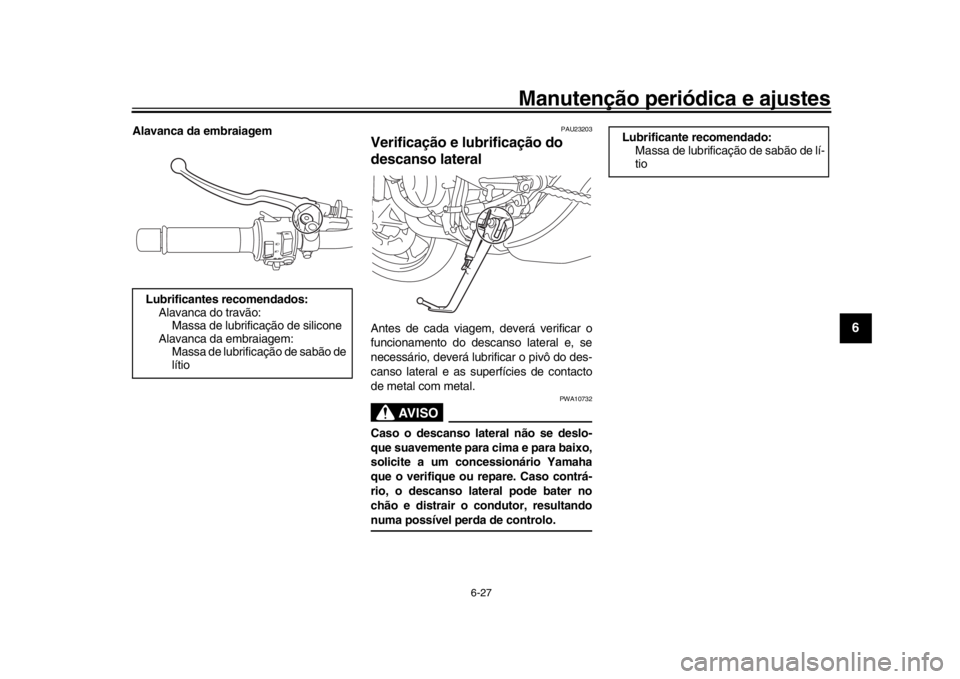

Alavanca da embraiagem
PAU23203
Verificação e lubrificação do
descanso lateralAntes de cada viagem, deverá verificar o
funcionamento do descanso lateral e, se
necessário, deverá lubrificar o pivô do des-
canso lateral e as superfícies de contacto
de metal com metal.
AVISO
PWA10732
Caso o descanso lateral não se deslo-
que suavemente para cima e para baixo,
solicite a um concessionário Yamaha
que o verifique ou repare. Caso contrá-
rio, o descanso lateral pode bater no
chão e distrair o condutor, resultandonuma possível perda de controlo.
Lubrificantes recomendados:
Alavanca do travão: Massa de lubrificação de silicone
Alavanca da embraiagem:
Massa de lubrificação de sabão de
lítio
Lubrificante recomendado:Massa de lubrificação de sabão de lí-
tio
B90-9-P2.book 27 ページ ２０１８年６月７日　木曜日　午前１１時２４分

Manutenção periódica e ajustes
6-28
1
2
3
4
56
7
8
9
10
11
12
PAUM1653

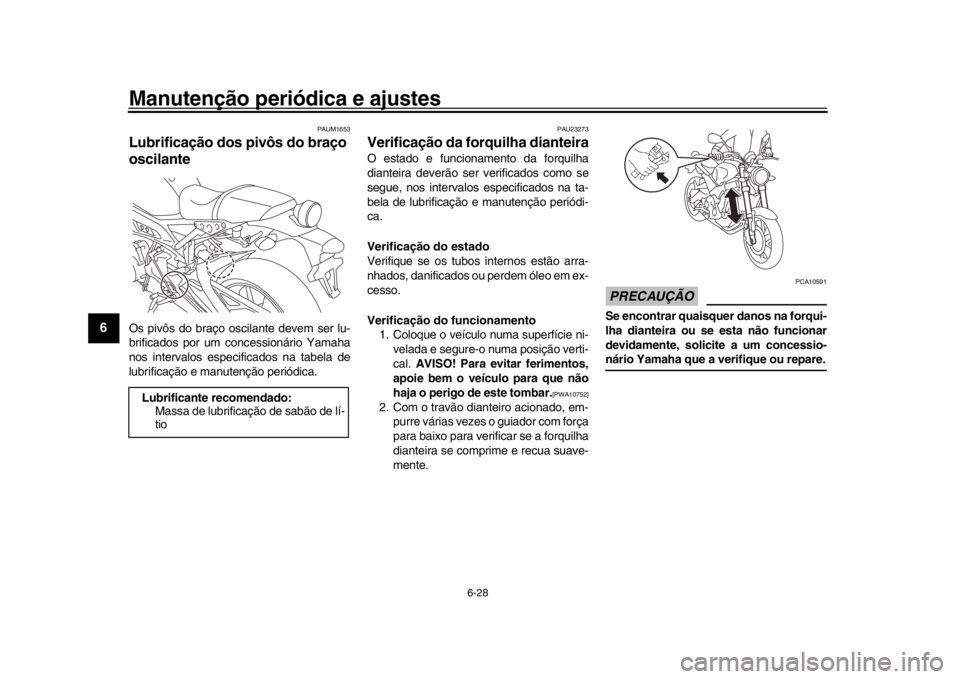

Lubrificação dos pivôs do braço
oscilanteOs pivôs do braço oscilante devem ser lu-
brificados por um concessionário Yamaha
nos intervalos espec ificados na tabela de
lubrificação e manutenção periódica.
PAU23273
Verificação da forquilha dianteiraO estado e funcionamento da forquilha
dianteira deverão ser verificados como se
segue, nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
Verificação do estado
Verifique se os tubos internos estão arra-
nhados, danificados ou perdem óleo em ex-
cesso.
Verificação do funcionamento 1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal. AVISO! Para evitar ferimentos,
apoie bem o veículo para que não
haja o perigo de este tombar.
[PWA10752]
2. Com o travão dianteiro acionado, em- purre várias vezes o guiador com força
para baixo para verificar se a forquilha
dianteira se comprime e recua suave-
mente.
PRECAUÇÃO
PCA10591
Se encontrar quaisquer danos na forqui-
lha dianteira ou se esta não funcionar
devidamente, solicite a um concessio-nário Yamaha que a verifique ou repare.
Lubrificante recomendado: Massa de lubrificação de sabão de lí-
tio
B90-9-P2.book 28 ページ ２０１８年６月７日　木曜日　午前１１時２４分
