Indicador multifunción
ADVERTENCIA
SWA12423
Antes de modificar cualquier ajuste en la
pantalla multifunción, pare el vehículo.
Cambiar ajustes en marcha puede dis-
traer al conductor, con el consiguienteriesgo de accidente.
El indicador multifunción está provisto de
los elementos siguientes:
un velocímetro

un tacómetro

un indicador de gasolina

un indicador Eco

un indicador de la marcha selecciona-
da

un indicador de modo de conducción

un indicador del sistema de control de

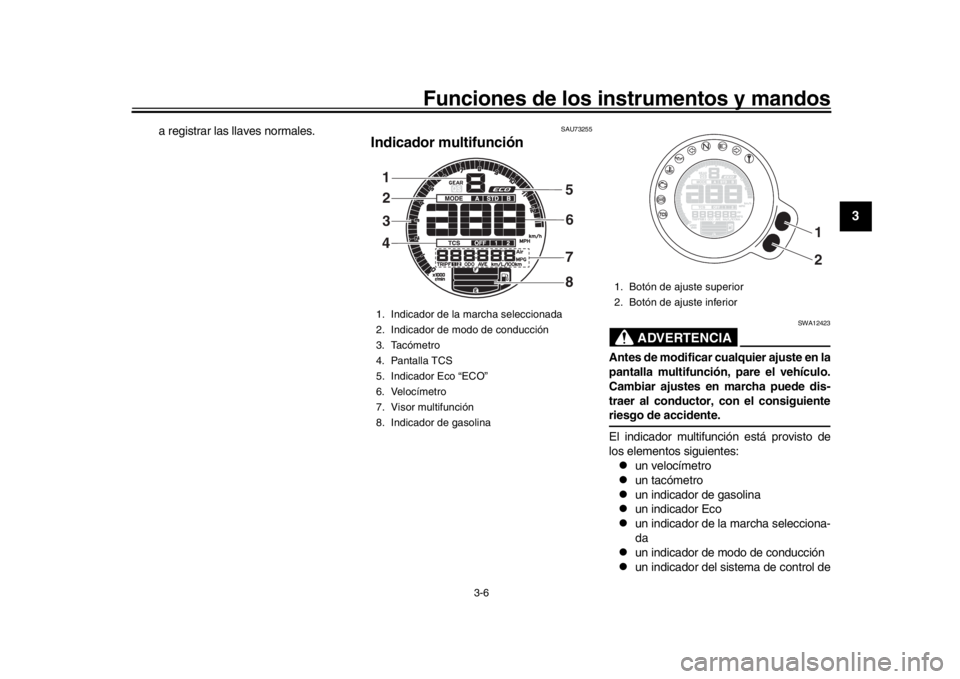

1. Indicador de la marcha seleccionada
2. Indicador de modo de conducción
3. Tacómetro
4. Pantalla TCS
5. Indicador Eco “ECO”
6. Velocímetro
7. Visor multifunción
8. Indicador de gasolina1
32
4 5
6
8
7
1. Botón de ajuste superior
2. Botón de ajuste inferior
1 2
B90-9-S2.book 6 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Funciones de los instrumentos y mandos
3-7
1
23
4
5
6
7
8
9
10
11
12
tracción

un visor multifunción
NOTA
El icono “QS” no funciona.

Solo vehículos especificados para
Reino Unido: el indicador multifunción
puede cambiarse entre kilómetros y
millas. Seleccione el cuentakilómetros
o un cuentakilómetros parcial en el vi-
sor multifunción y, a continuación, pul-
se el botón de ajuste inferior durantetres segundos.
Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo. Tacómetro
El tacómetro permite al conductor vigilar el
régimen del motor y mantenerlo dentro de
los márgenes de potencia adecuados.
ATENCIÓN
SCA10032
No utilice el motor en la zona roja del ta-
cómetro.Zona roja: a partir de 11250 r/min
Indicador de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. A me-
dida que disminuye el nivel de gasolina, los
segmentos del indicador se van apagando
desde “F” (depósito lleno) hasta “E” (depó-
sito vacío). Cuando el último segmento y el
cuadro empiecen a parpadear, ponga ga-
solina lo antes posible.
NOTAEste medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si el
sistema detecta una anomalía en el circuito
eléctrico del depósito de gasolina, los seg-
mentos de nivel, el cuadro y “ ” parpadean
repetidamente. En ese caso, haga revisarel vehículo en un concesionario Yamaha.

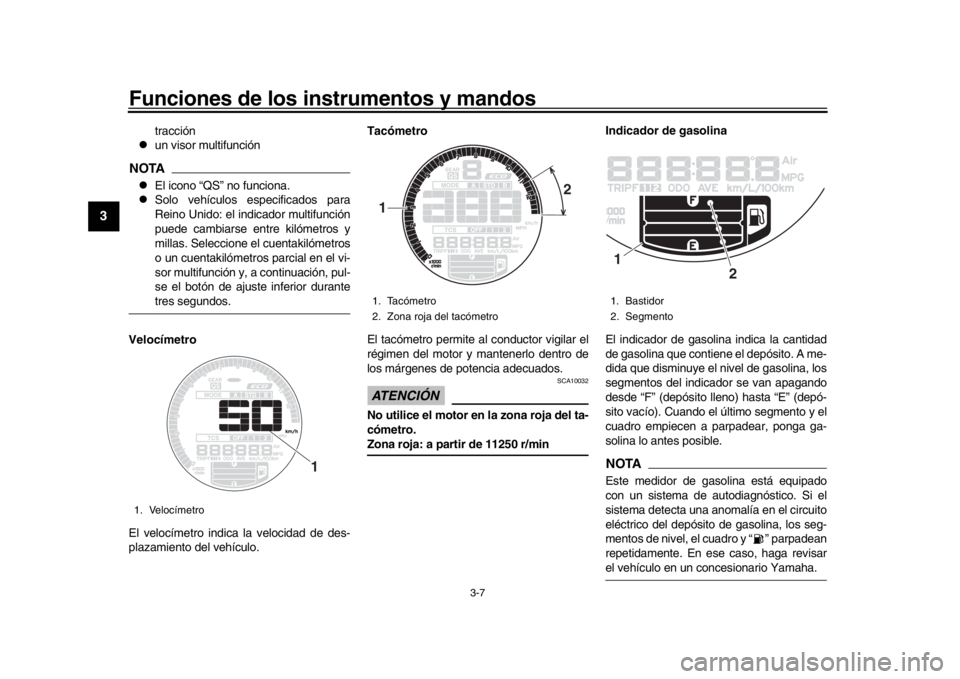

1. Velocímetro
1
1. Tacómetro
2. Zona roja del tacómetro1
2
1. Bastidor
2. Segmento1
2
B90-9-S2.book 7 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Funciones de los instrumentos y mandos
3-8
1
234
5
6
7
8
9
10
11
12
Indicador Eco
Este indicador se enciende cuando el vehí-
culo está funcionando en modo ecológico y
de ahorro de combustible. El indicador se
apaga cuando el vehículo se para.NOTAConsidere los consejos siguientes para re-
ducir el consumo de gasolina:
Evite revolucionar mucho el motor du-
rante las aceleraciones.

Circule a una velocidad constante.

Seleccione la marcha adecuada parala velocidad del vehículo. Indicador de la ma
rcha seleccionada
El indicador muestra la marcha selecciona-
da. La posición de punto muerto se indica
mediante “ ” y mediante la luz indicadora
de punto muerto. Indicador de modo de conducción
Esta indicación muestra el modo de con-
ducción que se ha seleccionado: “STD”, “A”
o “B”. Para saber más detalles de los mo-
dos de conducción y la manera de seleccio-
narlos, consulte las páginas 3-13 y 3-15.

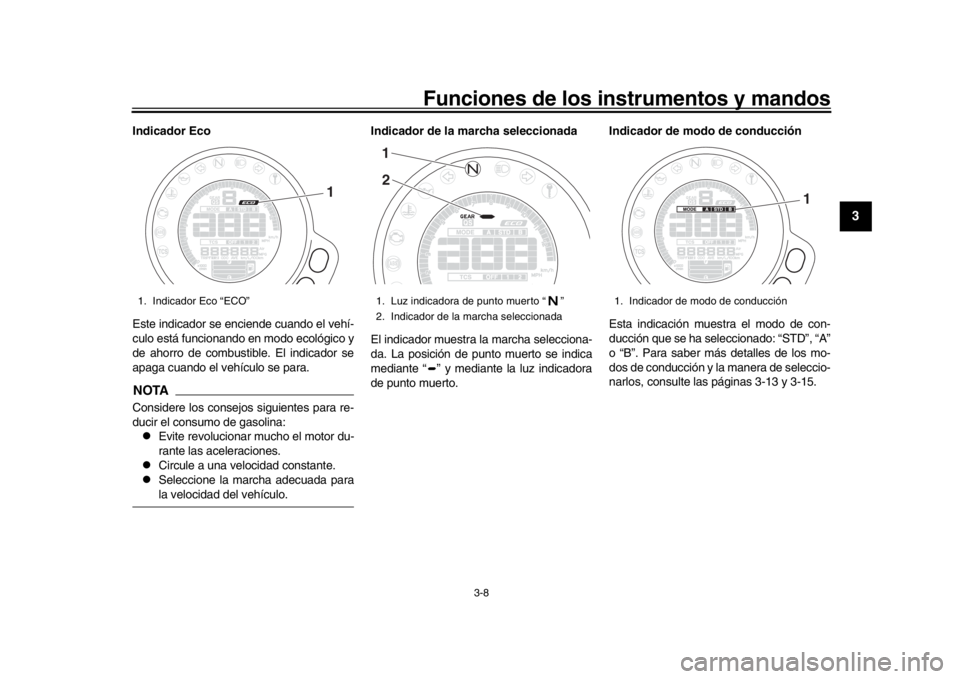

1. Indicador Eco “ECO”
1
1. Luz indicadora de punto muerto “ ”
2. Indicador de la marcha seleccionada12
1. Indicador de modo de conducción
1
B90-9-S2.book 8 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Funciones de los instrumentos y mandos
3-9
1
23
4
5
6
7
8
9
10
11
12
Pantalla TCS
Ese indicador muestra el ajuste del sistema
de control de tracción que se ha selecciona-
do: “1”, “2” u “OFF”. Para saber más deta-
lles acerca de los ajustes de TCS y la
manera de seleccionarlos, consulte la pági-
na 3-17. Visor multifunción
El visor multifunción está provisto de los
elementos siguientes:

un cuentakilómetros

dos cuentakilómetros parciales

un cuentakilómetros parcial en reser-
va

un indicador del consumo instantáneo
de gasolina

un indicador del consumo medio de
gasolina

un indicador de temperatura del líqui-
do refrigerante

un indicador de la temperatura del aire

un reloj

un indicador del nivel de brillo
El cuentakilómetros “ODO” indica la distan-
cia total recorrida por el vehículo. Los cuentakilómetros parciales “TRIP”
muestran la distancia recorrida desde que
se pusieron a cero por última vez.
NOTA
El cuentakilómetros se bloquea a
999999.

Los cuentakilómetros parciales se po-
nen a cero y siguen contando cuandollegan a 9999.9.
Cambio del elemento de la pantalla
Pulse el botón de ajuste inferior para cam-
biar la indicación entre cuentakilómetros
“ODO”, cuentakilómetros parciales “TRIP 1”
y “TRIP 2”, consumo instantáneo de gasoli-
na “km/L” o “L/100 km”, consumo medio de
gasolina “AVE_ _._ km/L” o “AVE_ _._
L/100 km”, temperatura del líquido refrige-
rante “_ _ C”, temperatura ambiente “Air_
_ C” y reloj “_ _:_ _” en el orden siguiente:
ODO  TRIP 1  TRIP 2  km/L o L/100
km  AVE_ _._ km/L o AVE_ _._ L/100 km
 _ _  C  Air_ _ C  Clock _ _ :_ _ 
ODO
Solo vehículos especificados para Reino
Unido:
ODO  TRIP 1  TRIP 2  km/L, L/100

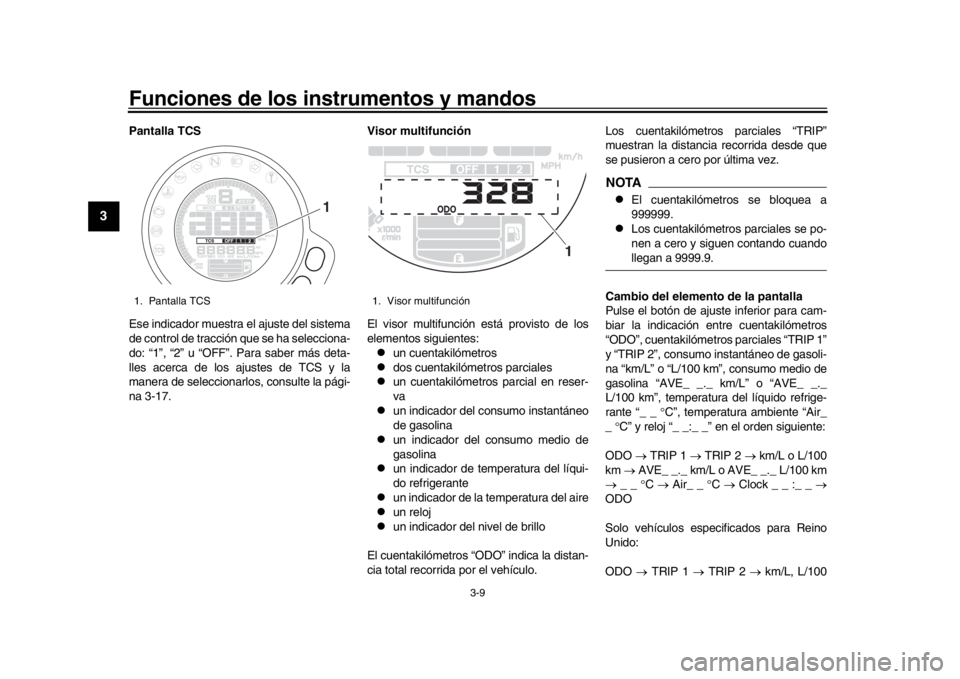

1. Pantalla TCS
1
1. Visor multifunción
1
B90-9-S2.book 9 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Funciones de los instrumentos y mandos
3-10
1
234
5
6
7
8
9
10
11
12
km o MPG  AVE_ _._ km/L, AVE_ _._
L/100 km o AVE_ _._ MPG  _ _ C  Air_
_ C  Clock _ _ :_ _  ODONOTA
Pulse el botón de ajuste superior para
cambiar la indicación en el orden in-
verso.

El cuentakilómetros parcial en reserva
de gasolina se activa automáticamen-te.
Si el último segmento y el cuadro del indica-
dor de gasolina comienzan a parpadear, la
indicación cambia automáticamente a
cuentakilómetros parcial en reserva de ga-
solina “TRIP F” y empieza a contar la dis-
tancia recorrida desde ese punto. En ese
caso, pulse el botón de ajuste inferior para
cambiar el indicador en el orden siguiente:
TRIP F  km/L o L/100 km  AVE_ _._
km/L o AVE_ _._ L/100 km  _ _ C  Air_
_ C  Clock _ _ :_ _  ODO  TRIP 1 
TRIP 2  TRIP F
Solo vehículos espec ificados para Reino
Unido:
TRIP F  km/L, L/100 km o MPG  AVE_
_._ km/L, AVE_ _._ L/100 km o AVE_ _._
MPG  _ _ C  Air_ _ C  Clock _ _ :_ _
 ODO  TRIP 1  TRIP 2  TRIP F
Para poner a cero el cuentakilómetros par-
cial, pulse el botón de ajuste superior du-
rante un segundo.
Si no pone a cero de forma manual el cuen-
takilómetros parcial en reserva, después de
repostar y recorrer 5 km (3 mi) se pondrá a
cero automáticamente y desaparecerá de
la pantalla.

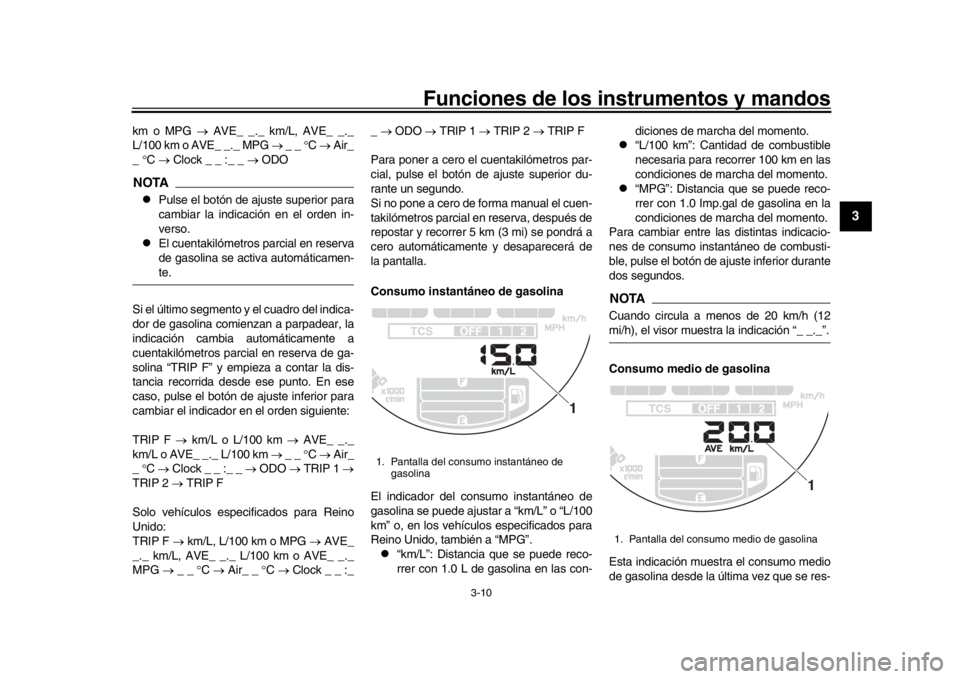

Consumo instantáneo de gasolina
El indicador del consumo instantáneo de
gasolina se puede ajustar a “km/L” o “L/100
km” o, en los vehículos especificados para
Reino Unido, también a “MPG”.

“km/L”: Distancia que se puede reco-
rrer con 1.0 L de gasolina en las con- diciones de marcha del momento.

“L/100 km”: Cantidad de combustible
necesaria para reco
rrer 100 km en las
condiciones de marcha del momento.

“MPG”: Distancia que se puede reco-
rrer con 1.0 Imp.gal de gasolina en la
condiciones de marcha del momento.
Para cambiar entre las distintas indicacio-
nes de consumo instantáneo de combusti-
ble, pulse el botón de ajuste inferior durante
dos segundos.
NOTACuando circula a menos de 20 km/h (12mi/h), el visor muestra la indicación “_ _._”.
Consumo medio de gasolina
Esta indicación muestra el consumo medio
de gasolina desde la última vez que se res-
1. Pantalla del consumo instantáneo de gasolina
1
1. Pantalla del consumo medio de gasolina
1
B90-9-S2.book 10 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Funciones de los instrumentos y mandos
3-11
1
23
4
5
6
7
8
9
10
11
12
tableció.
La indicación del consumo medio de gaso-
lina se puede seleccionar en “AVE_ _._
km/L” o “AVE_ _._ L/100 km” o, en los vehí-
culos especificados para Reino Unido, tam-
bién a “AVE_ _._ MPG”.
“AVE_ _._ km/L”: Distancia media que
se puede recorrer con 1.0 L de gasoli-
na.

“AVE_ _._ L/100 km”: Cantidad media
de gasolina necesaria para recorrer
100 km.

“AVE_ _._ MPG”: Distancia media que
se puede recorrer con 1.0 Imp.gal de
gasolina.
Para cambiar entre las distintas indicacio-
nes de consumo medio de gasolina, pulse
el botón de ajuste inferior durante dos se-
gundos.
Para reiniciar el consumo medio de gasoli-
na, pulse el botón de ajuste superior duran-
te un segundo.
NOTADespués de reiniciar el consumo medio de
gasolina, se muestra “_ _._” hasta que elvehículo ha recorrido 1 km (0.6 mi). Temperatura del líquido refrigerante

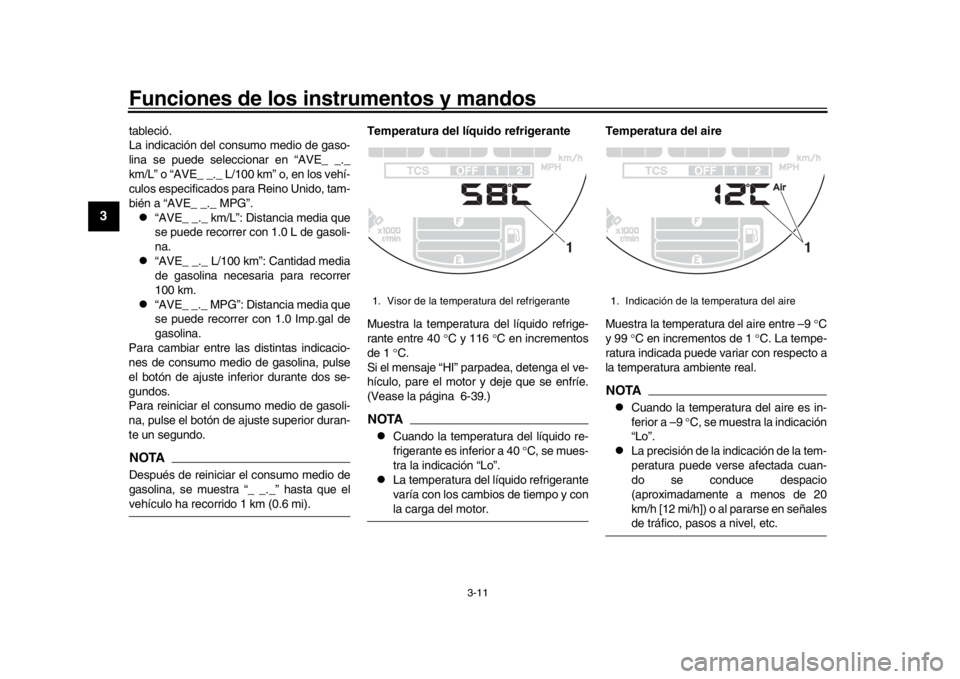

Muestra la temperatura del líquido refrige-
rante entre 40
C y 116 C en incrementos
de 1 C.
Si el mensaje “HI” parpadea, detenga el ve-
hículo, pare el motor y deje que se enfríe.
(Vease la página 6-39.)
NOTA
Cuando la temperatura del líquido re-
frigerante es inferior a 40 C, se mues-
tra la indicación “Lo”.

La temperatura del líquido refrigerante
varía con los cambios de tiempo y conla carga del motor. Temperatura del aire
Muestra la temperatura del aire entre –9
C
y 99 C en incrementos de 1 C. La tempe-
ratura indicada puede variar con respecto a
la temperatura ambiente real.
NOTA
Cuando la temperatura del aire es in-
ferior a –9 C, se muestra la indicación
“Lo”.

La precisión de la indicación de la tem-
peratura puede verse afectada cuan-
do se conduce despacio
(aproximadamente a menos de 20
km/h [12 mi/h]) o al pararse en señalesde tráfico, pasos a nivel, etc.
1. Visor de la temperatura del refrigerante
1
1. Indicación de la temperatura del aire
1
B90-9-S2.book 11 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Funciones de los instrumentos y mandos
3-12
1
234
5
6
7
8
9
10
11
12

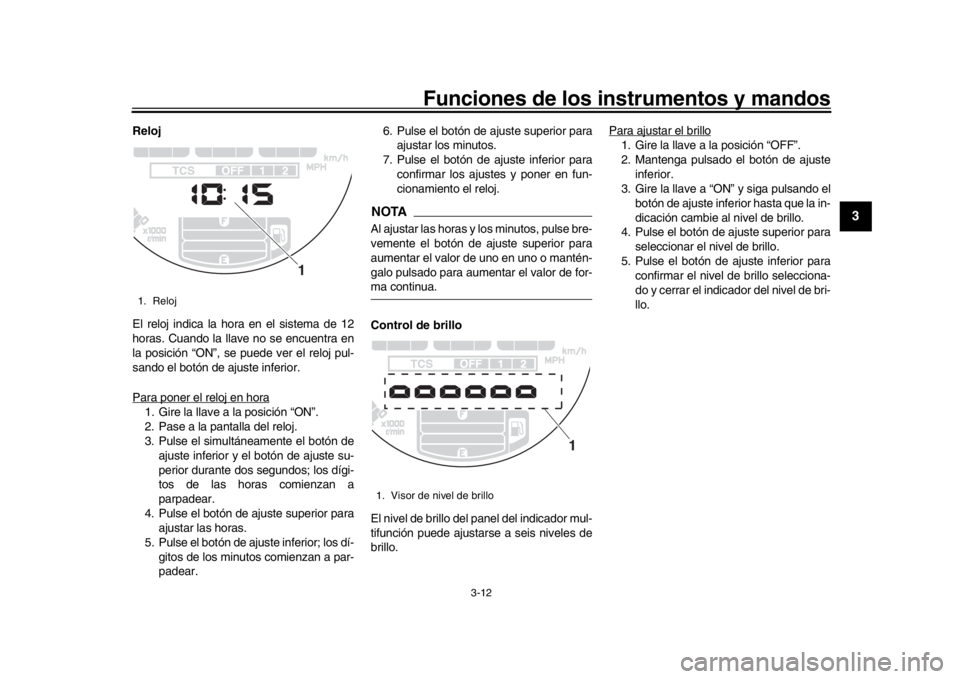

Reloj
El reloj indica la hora en el sistema de 12
horas. Cuando la llave no se encuentra en
la posición “ON”, se puede ver el reloj pul-
sando el botón de ajuste inferior.
Para poner el reloj en hora1. Gire la llave a la posición “ON”.
2. Pase a la pantalla del reloj.
3. Pulse el simultáneamente el botón de ajuste inferior y el botón de ajuste su-
perior durante dos segundos; los dígi-
tos de las horas comienzan a
parpadear.
4. Pulse el botón de ajuste superior para ajustar las horas.
5. Pulse el botón de ajuste inferior; los dí- gitos de los minutos comienzan a par-
padear. 6. Pulse el botón de ajuste superior para
ajustar los minutos.
7. Pulse el botón de ajuste inferior para confirmar los ajustes y poner en fun-
cionamiento el reloj.
NOTAAl ajustar las horas y los minutos, pulse bre-
vemente el botón de ajuste superior para
aumentar el valor de uno en uno o mantén-
galo pulsado para aumentar el valor de for-ma continua.
Control de brillo
El nivel de brillo del panel del indicador mul-
tifunción puede ajustarse a seis niveles de
brillo. Para ajustar el brillo
1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el botón de ajuste
inferior.
3. Gire la llave a “ON” y siga pulsando el
botón de ajuste inferior hasta que la in-
dicación cambie al nivel de brillo.
4. Pulse el botón de ajuste superior para
seleccionar el nivel de brillo.
5. Pulse el botón de ajuste inferior para confirmar el nivel de brillo selecciona-
do y cerrar el indicador del nivel de bri-
llo.
1. Reloj
1
1. Visor de nivel de brillo
1
B90-9-S2.book 12 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Funciones de los instrumentos y mandos
3-13
1
23
4
5
6
7
8
9
10
11
12
SAU47636
D-mode (modo de conducción)D-mode es un sistema de control electróni-
co de las prestaciones del motor en el que
se pueden seleccionar tres posiciones:
“STD”, “A” y “B”.
Pulse el selector “MODE” para cambiar en-
tre los modos de conducción. (Vease la
página 3-15.)NOTAAntes de utilizar el sistema D-mode debe
entender su funcionamiento y el del selec-tor de modo de conducción.
Modo “STD”
El modo “STD” es adecuado para condicio-
nes de conducción generales.
Este modo permite disfrutar de una conduc- ción fluida y deportiva en toda la gama de
velocidades.
Modo “A”
El modo “A” ofrece una respuesta más de-
portiva del motor a velocidad baja/media en
comparación con el modo “STD”.
Modo “B”
El modo “B” ofrece una respuesta algo me-
nos aguda en comparación con el modo
“STD” para situaciones que requieren un
manejo del acelerador especialmente sen-
sible.
SAU1234M

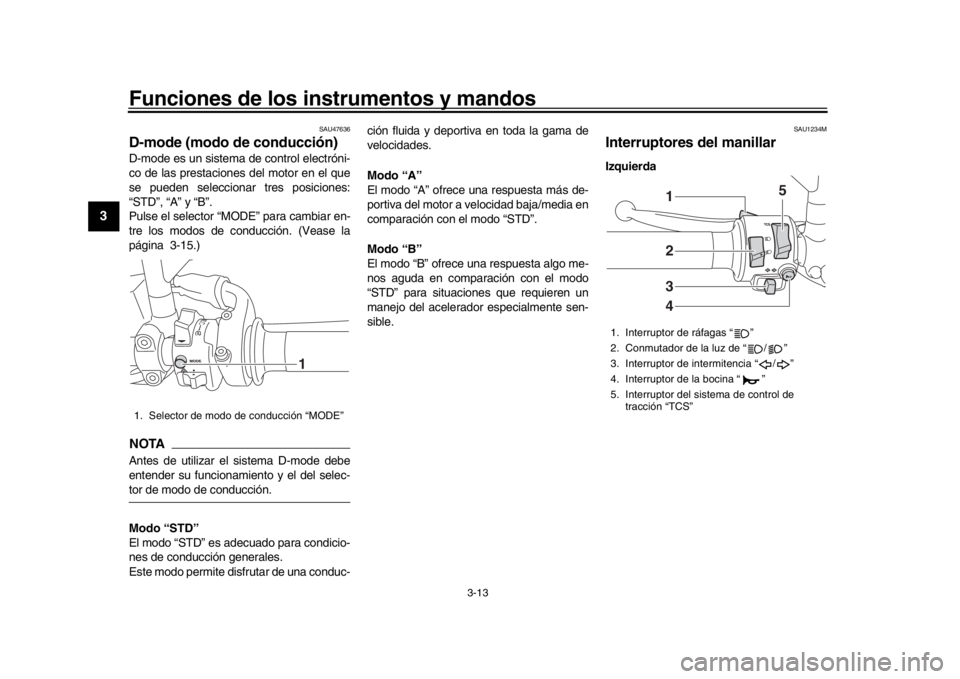

Interruptores del manillarIzquierda
1. Selector de modo de conducción “MODE”
1
1. Interruptor de ráfagas “ ”
2. Conmutador de la luz de “ / ”
3. Interruptor de intermitencia “ / ”
4. Interruptor de la bocina “ ”
5. Interruptor del sistema de control de
tracción “TCS”
2341 5
B90-9-S2.book 13 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Funciones de los instrumentos y mandos
3-14
1
234
5
6
7
8
9
10
11
12
Derecha
SAU12352
Interruptor de ráfagas “ ”
Pulse este interruptor para hacer ráfagas.NOTACuando el conmutador de la luz de cruce/
carretera está situado en “ ”, el interrup-tor de ráfagas no tiene efecto.
SAU12401
Conmutador de la luz de “ / ”
Sitúe este interruptor en “ ” para poner la
luz de carretera y en “ ” para poner la luz
de cruce.
SAU12461
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una ve z éste haya regresado
a su posición central.
SAU12501
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU73391
Interruptor del sistema de control de
tracción “TCS”
Con el acelerador cerrado, empuje este in-
terruptor hacia abajo para cambiar de TCS
“1” a “2”. Empújelo ha cia arriba para cam-
biar de TCS “2” a “1”.
Con el vehículo parado, empuje este inte-
rruptor hacia arriba durante dos segundos
para desactivar el sistema. Empújelo hacia
abajo para activar el sistema.NOTA
La posición de ajuste de TCS actual se
muestra en la pantalla TCS (página
3-9).

Consulte en la página 3-17 una expli-
cación del sistema de control de trac-ción y de los ajustes de TCS.
SAU54212
Interruptor de paro/marcha/arranque
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor en
“ ” y, a continuación, pulse el interruptor
hacia “ ”. Véanse las instrucciones de
arranque en la página 5-1 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAU12735
Interruptor de luces de emergencia “ ”
Con la llave en la posición “ON” o “ ”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padean simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.

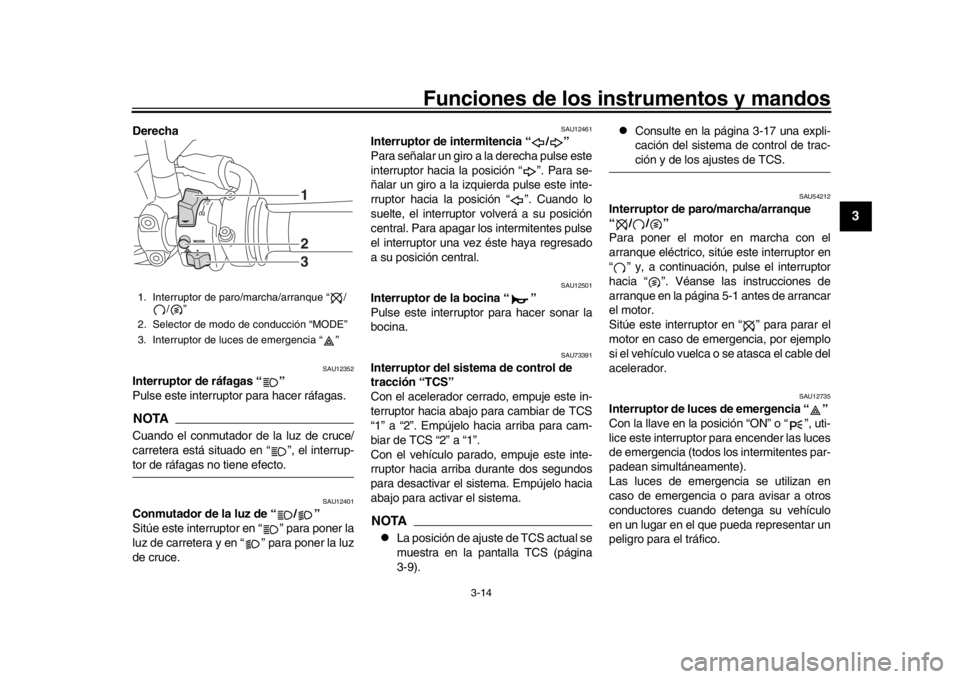

1. Interruptor de paro/marcha/arranque “ / /”
2. Selector de modo de conducción “MODE”
3. Interruptor de luces de emergencia “ ”
123
B90-9-S2.book 14 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Funciones de los instrumentos y mandos
3-15
1
23
4
5
6
7
8
9
10
11
12
ATENCIÓN
SCA10062
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse labatería.
SAU73321
Selector de modo de conducción
“MODE”
ADVERTENCIA
SWA18440
No cambie el modo de conducción conel vehículo en movimiento.
Con el puño del acelerador cerrado, pulse
este interruptor para cambiar el modo de
conducción (página 3-13) en el orden si-
guiente:
A  B  STD  ANOTA
El modo de conducción actual se
muestra en el indicador de modo de
conducción (página 3-8).

El modo de conducción actual se con-serva cuando se quita el contacto.
SAU12822

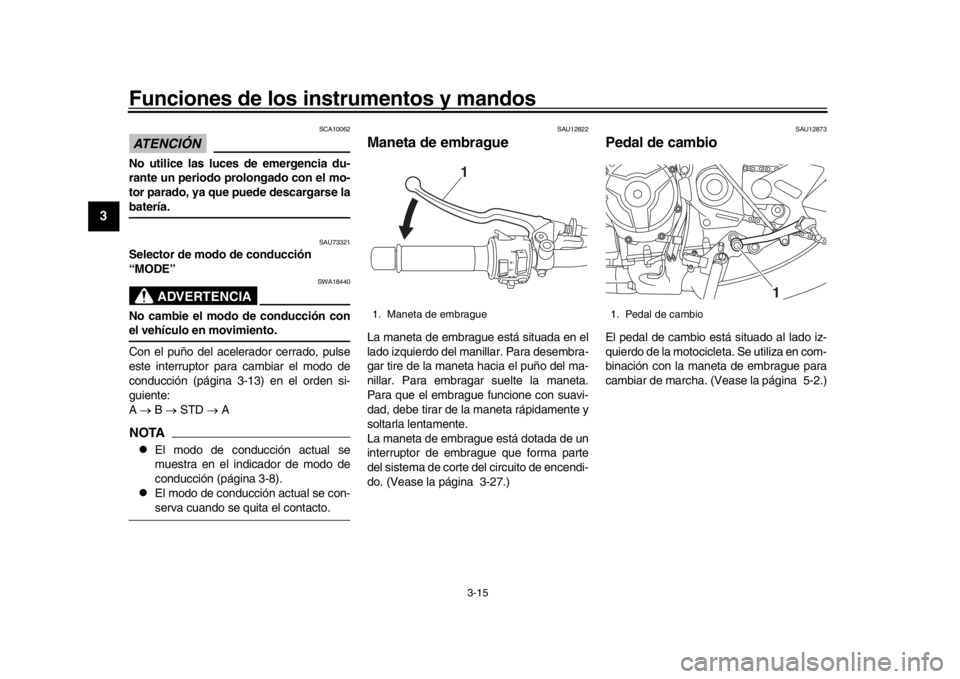

Maneta de embragueLa maneta de embrague está situada en el
lado izquierdo del manillar. Para desembra-
gar tire de la maneta hacia el puño del ma-
nillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Vease la página 3-27.)
SAU12873
Pedal de cambioEl pedal de cambio está situado al lado iz-
quierdo de la motocicleta. Se utiliza en com-
binación con la maneta de embrague para
cambiar de marcha. (Vease la página 5-2.)
1. Maneta de embrague
1
1. Pedal de cambio
1
B90-9-S2.book 15 ページ ２０１８年６月７日　木曜日　午前１０時１０分
