YAMAHA XSR 900 2018 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos6-10
1
2
3
4
567
8
9
10
11
12
SAU36112
BombonaEste modelo está equipado con una bom-
bona para evitar la descarga de vapores de
gasolina a la atmósfera. Antes de utilizar
este vehículo, efectúe las comprobaciones
siguientes:
Comprobar las conexiones de todos
los tubos.

Comprobar si los tubos y la bombona
presentan grietas o roturas. Cambiarla
si está dañada.

Verificar que el respiradero de la bom-
bona no esté obstruido y, si es nece-
sario, limpiarlo.
SAU1990D
Aceite del motorEl nivel del aceite de motor se debe com-
probar con regularidad. Además, debe
cambiar el aceite y el cartucho del filtro de
aceite según los intervalos que se especifi-
can en el cuadro de m antenimiento periódi-
co.ATENCIÓN
SCA11621

Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.

Asegúrese de que no penetre nin-gún material extraño en el cárter. Para comprobar el nivel de aceite del
motor
1. Después de calentar el motor, espere
unos minutos para que se asiente el
aceite.
2. Con el vehículo en una superficie hori- zontal, manténgalo en posición verti-
cal para obtener una indicación
correcta.
3. Observe la mirilla de control situada en la parte inferior derecha del cárter.
NOTAEl aceite del motor debe situarse entre lasmarcas de nivel máximo y mínimo.

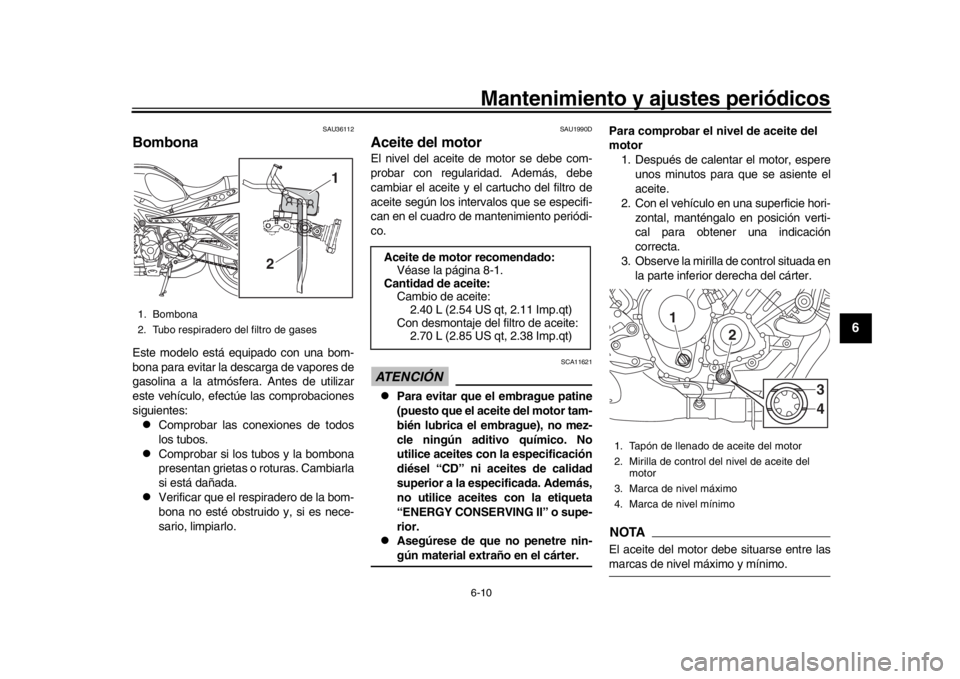

1. Bombona
2. Tubo respiradero del filtro de gases
1
2
Aceite de motor recomendado: Véase la página 8-1.
Cantidad de aceite:
Cambio de aceite:2.40 L (2.54 US qt, 2.11 Imp.qt)
Con desmontaje del filtro de aceite:
2.70 L (2.85 US qt, 2.38 Imp.qt)
1. Tapón de llenado de aceite del motor
2. Mirilla de control del nivel de aceite del
motor
3. Marca de nivel máximo
4. Marca de nivel mínimo
1
2
34
B90-9-S2.book 10 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Mantenimiento y ajustes periódicos
6-11
1
2
3
4
56
7
8
9
10
11
12
4. Si el aceite de motor se encuentra en la marca de nivel mínimo o por debajo
de ella, extraiga el tapón de llenado y
añada aceite.
5. Compruebe la junta tórica del tapón de llenado del aceite de motor. Cambiarla
si está dañada.
6. Coloque el tapón de llenado de aceite del motor.
Para cambiar el aceite del motor (y el fil-
tro) 1. Arranque el motor, caliéntelo breve-
mente y luego párelo.
2. Coloque una bandeja debajo del mo- tor para recoger el aceite usado.
3. Extraiga el tapón de llenado del aceite de motor y, a continuación, el perno de drenaje del aceite de motor y la junta.
NOTAOmita los pasos 4–6 si no va a cambiar elcartucho del filtro de aceite.
4. Desmonte el cartucho del filtro de aceite con una llave para filtros de
aceite.
NOTAPuede adquirir una llave para filtros deaceite en un concesionario Yamaha.
5. Aplique una capa fina de aceite de mo- tor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.

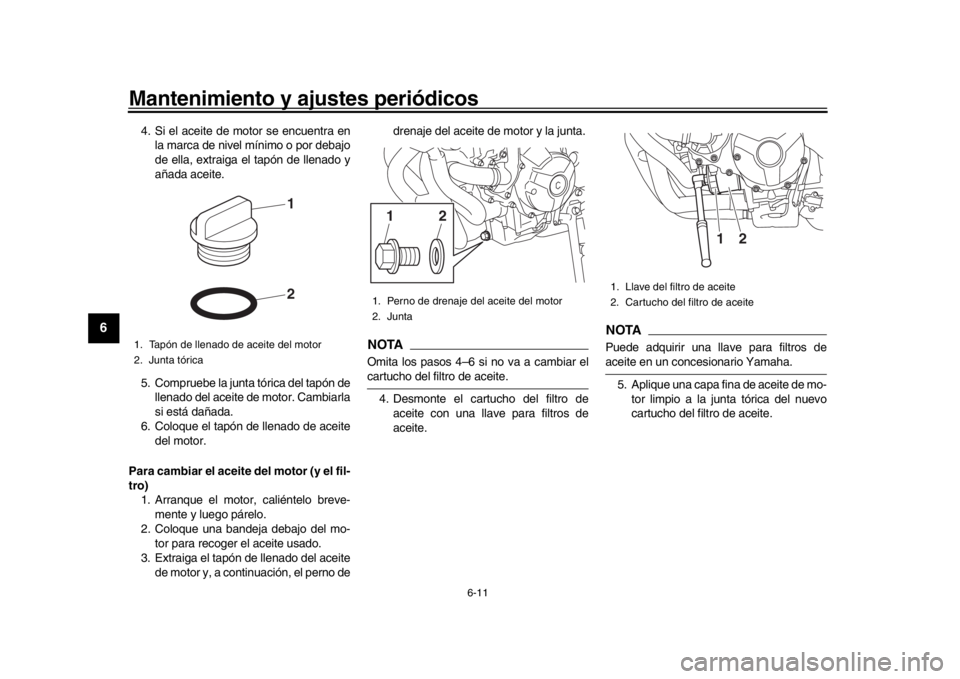

1. Tapón de llenado de aceite del motor
2. Junta tórica
21
1. Perno de drenaje del aceite del motor
2. Junta
21
1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
2
1
B90-9-S2.book 11 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Mantenimiento y ajustes periódicos6-12
1
2
3
4
567
8
9
10
11
12

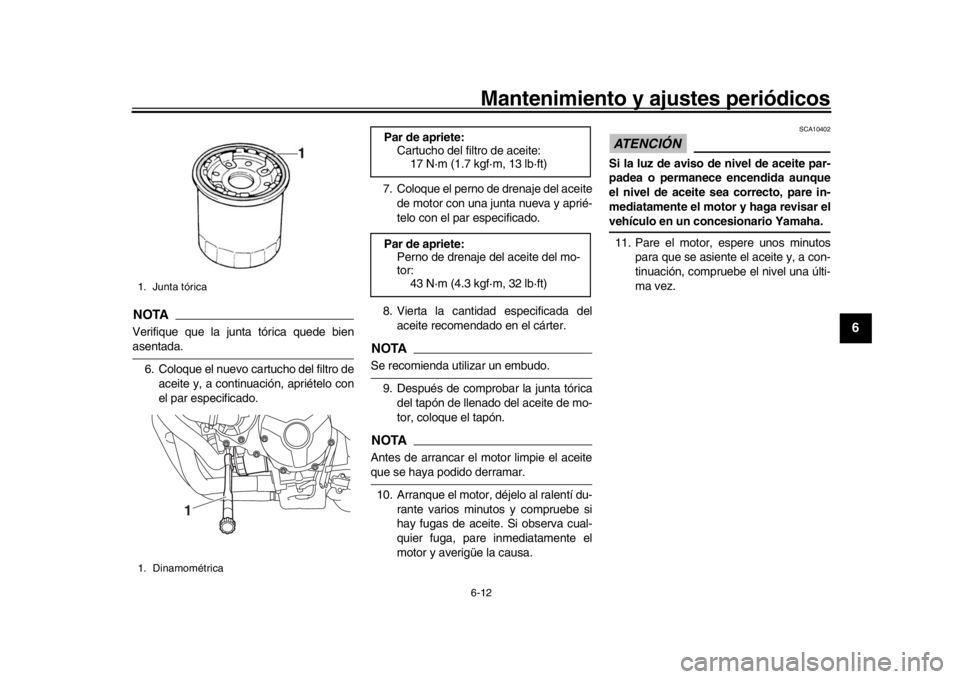

NOTAVerifique que la junta tórica quede bienasentada. 6. Coloque el nuevo cartucho del filtro de aceite y, a continuación, apriételo con
el par especificado. 7. Coloque el perno de drenaje del aceite
de motor con una junta nueva y aprié-
telo con el par especificado.
8. Vierta la cantidad especificada del aceite recomendado en el cárter.
NOTASe recomienda utilizar un embudo.
9. Después de comprobar la junta tórica del tapón de llenado del aceite de mo-
tor, coloque el tapón.NOTAAntes de arrancar el motor limpie el aceiteque se haya podido derramar.
10. Arranque el motor, déjelo al ralentí du- rante varios minutos y compruebe si
hay fugas de aceite. Si observa cual-
quier fuga, pare inmediatamente el
motor y averigüe la causa.
ATENCIÓN
SCA10402
Si la luz de aviso de nivel de aceite par-
padea o permanece encendida aunque
el nivel de aceite sea correcto, pare in-
mediatamente el motor y haga revisar elvehículo en un concesionario Yamaha.
11. Pare el motor, espere unos minutos para que se asiente el aceite y, a con-
tinuación, compruebe el nivel una últi-
ma vez.
1. Junta tórica
1. Dinamométrica
1
Par de apriete:Cartucho del filtro de aceite:17 N·m (1.7 kgf·m, 13 lb·ft)
Par de apriete: Perno de drenaje del aceite del mo-
tor:43 N·m (4.3 kgf·m, 32 lb·ft)
B90-9-S2.book 12 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Mantenimiento y ajustes periódicos
6-13
1
2
3
4
56
7
8
9
10
11
12
SAUS1203
Líquido refrigeranteEl nivel de líquido refrigerante se debe com-
probar con regularidad. Además, debe
cambiar el líquido refrigerante según los in-
tervalos que se espec ifican en el cuadro de
mantenimiento periódico.NOTASi no dispone de líquido refrigerante original
Yamaha, utilice un anticongelante al etileno
glicol con inhibidores de corrosión para
motores de aluminio, mezclado con aguadestilada en una proporción de 1:1.
SAU20097
Para comprobar el nivel de líquido refri-
gerante
Dado que el nivel de líquido refrigerante va-
ría con la temperatura del motor, se debe
comprobar con el motor frío.
1. Estacione el vehículo sobre una su- perficie horizontal.
2. Con el vehículo en posición vertical,
observe el nivel de líquido refrigerante
en el depósito.
3. Si el líquido refrigerante se encuentra en la marca de nivel mínimo o por de-
bajo de la misma, extraiga el tapón del
depósito. ADVERTENCIA! Quite so-
lamente el tapón del depósito de lí-
quido refrigerante. No quite nunca
el tapón del radiador cuando el mo-
tor esté caliente.
[SWA15162]
4. Añada líquido refrigerante hasta la marca de nivel máximo. ATENCIÓN:
Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua sal ada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión. Si ha añadido agua al
líquido refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el contenido de
anticongelante en el líquido refrige-
rante; de lo contrario disminuirá la
eficacia del líquido refrigeran-
Líquido refrigerante recomendado:
Líquido refrigerante YAMALUBE
Cantidad de líquido refrigerante: Depósito de líquido refrigerante (mar-
ca de nivel máximo):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidos todos los pasos): 1.93 L (2.04 US qt, 1.70 Imp.qt)

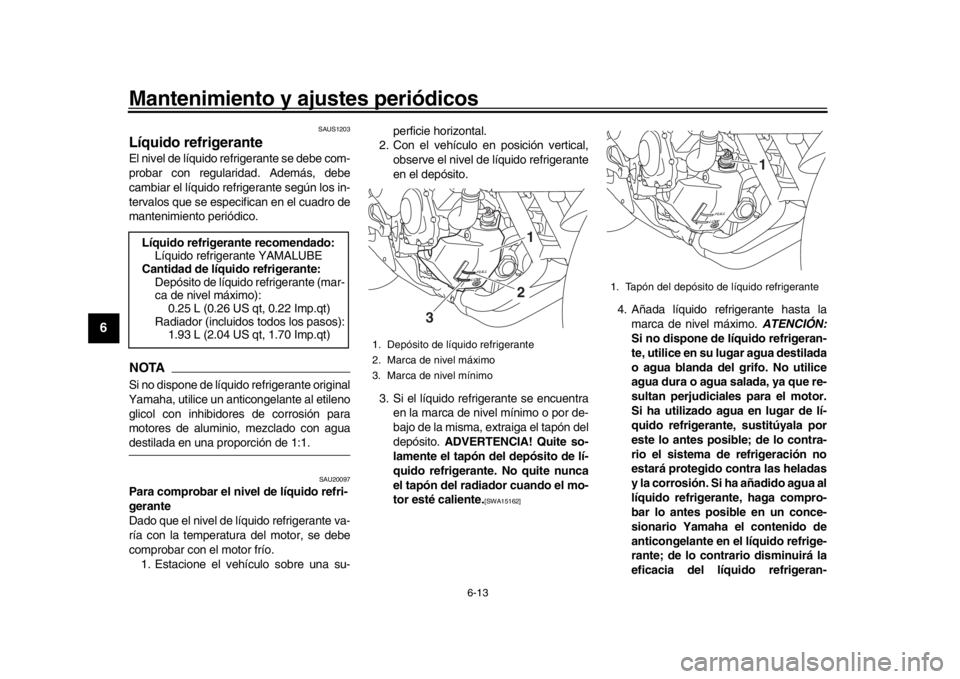

1. Depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
21
3
1. Tapón del depósito de líquido refrigerante
1
B90-9-S2.book 13 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Mantenimiento y ajustes periódicos6-14
1
2
3
4
567
8
9
10
11
12
te.
[SCA10473]
5. Coloque la tapa del depósito de líquido refrigerante.
SAU33032
Cambio del líquido refrigerante
Debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
Haga cambiar el líquido refrigerante en un
concesionario Yamaha. ADVERTENCIA!
No quite nunca el tapón del radiador
cuando el motor esté caliente.
[SWA10382] SAU36765
Filtro de aireSe debe cambiar el filtro de aire según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
Haga cambiar el filtro de aire en un conce-
sionario Yamaha.
SAU44735
Comprobación del ralentí del
motorCompruebe el ralentí del motor y, si es ne-
cesario, solicite que lo corrijan en un conce-
sionario Yamaha.
Ralentí del motor:1100–1300 r/min
B90-9-S2.book 14 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Mantenimiento y ajustes periódicos
6-15
1
2
3
4
56
7
8
9
10
11
12
SAU21386
Comprobación del juego libre del
puño del aceleradorMida el juego del puño del acelerador como
se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.
SAU21403
Holgura de las válvulasLas válvulas son un componente importan-
te del motor. Dado que la holgura de las vál-
vulas varía con el uso, se debe comprobar
y ajustar a los intervalos que se especifican
en el cuadro de mantenimiento periódico. El
desajuste de las válvulas puede ocasionar
una mezcla de aire-gasolina inadecuada,
ruido del motor y, en última instancia, puede
dañar el motor. Para evitarlo, haga compro-
bar y ajustar la holgura de las válvulas a in-
tervalos regulares en su concesionario
Yamaha.NOTAEste servicio debe realizarse con el motorfrío.
SAU64410
NeumáticosLos neumáticos son el único contacto entre
el vehículo y la ca rretera. La seguridad en
todas las condiciones de conducción de-
pende de un área relativamente pequeña
de contacto con la carr etera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiarlos
por los neumáticos especificados en el mo-
mento adecuado.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de ca da utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización de este vehículo con una
presión incorrecta de los neumáticos
puede provocar la pérdida de control,
con la consecuencia de daños persona-
les graves o un accidente mortal.
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).

La presión de los neumáticos debe
ajustarse en función de la veloci-

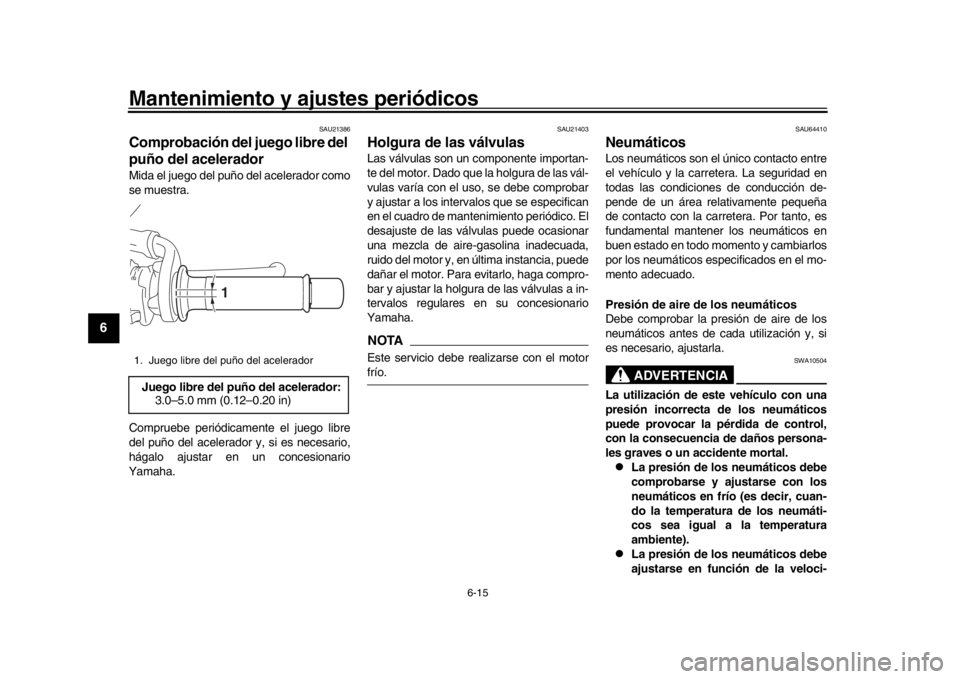

1. Juego libre del puño del aceleradorJuego libre del puño del acelerador: 3.0–5.0 mm (0.12–0.20 in)
1
B90-9-S2.book 15 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Mantenimiento y ajustes periódicos6-16
1
2
3
4
567
8
9
10
11
12
dad, el peso total del conductor, el
pasajero, el equipaje y los acceso-
rios homologados para este mode-lo.ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecargadopuede ocasionar un accidente. Revisión de los neumáticos

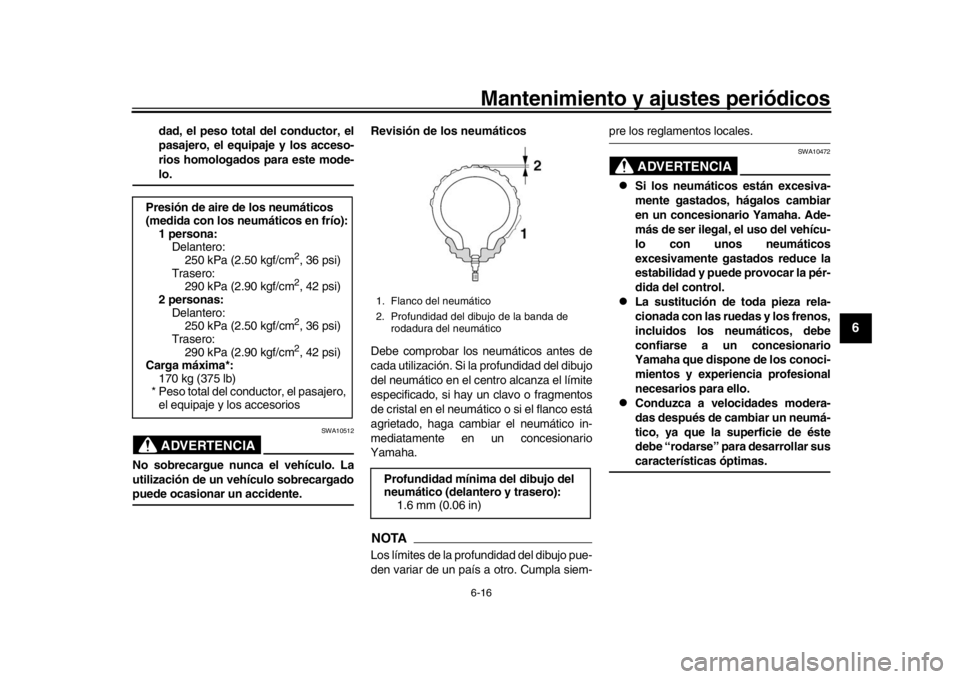

Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTALos límites de la profundidad del dibujo pue-
den variar de un país a otro. Cumpla siem-
pre los reglamentos locales.
ADVERTENCIA
SWA10472

Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.

La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.

Conduzca a velocidades modera-
das después de cambiar un neumá-
tico, ya que la superficie de éste
debe “rodarse” para desarrollar suscaracterísticas óptimas.
Presión de aire de los neumáticos
(medida con los neumáticos en frío):
1 persona:
Delantero:250 kPa (2.50 kgf/cm
2, 36 psi)
Trasero:
290 kPa (2.90 kgf/cm2, 42 psi)
2 personas: Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
Carga máxima*: 170 kg (375 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de
rodadura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):1.6 mm (0.06 in)
B90-9-S2.book 16 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Mantenimiento y ajustes periódicos
6-17
1
2
3
4
56
7
8
9
10
11
12
Información relativa a los neumáticos
Este modelo está equipado con neumáticos
sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo del
neumático y en la goma del flanco, a veces
acompañadas de deformación de la carca-
sa, son una prueba de envejecimiento. Es-
pecialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.
ADVERTENCIA
SWA10902

Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario, las caracterís-
ticas de manejabilidad de la
motocicleta pueden ser diferentes,
lo que podría ocasionar un acciden-
te.

Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de aire.

Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante lamarcha a alta velocidad.
Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación.
ADVERTENCIA
SWA10601
Esta motocicleta está equipada con neu-
máticos para velocidades muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota de los puntos si-
guientes.
Utilice únicamente los neumáticos
de recambio especificados. Otros
neumáticos pueden presentar el
riesgo de que se produzca un re-
ventón a velocidades muy altas.

Hasta que no hayan sido “roda-
dos”, la adherencia de los neumáti-
cos nuevos puede ser
relativamente baja sobre ciertas su-

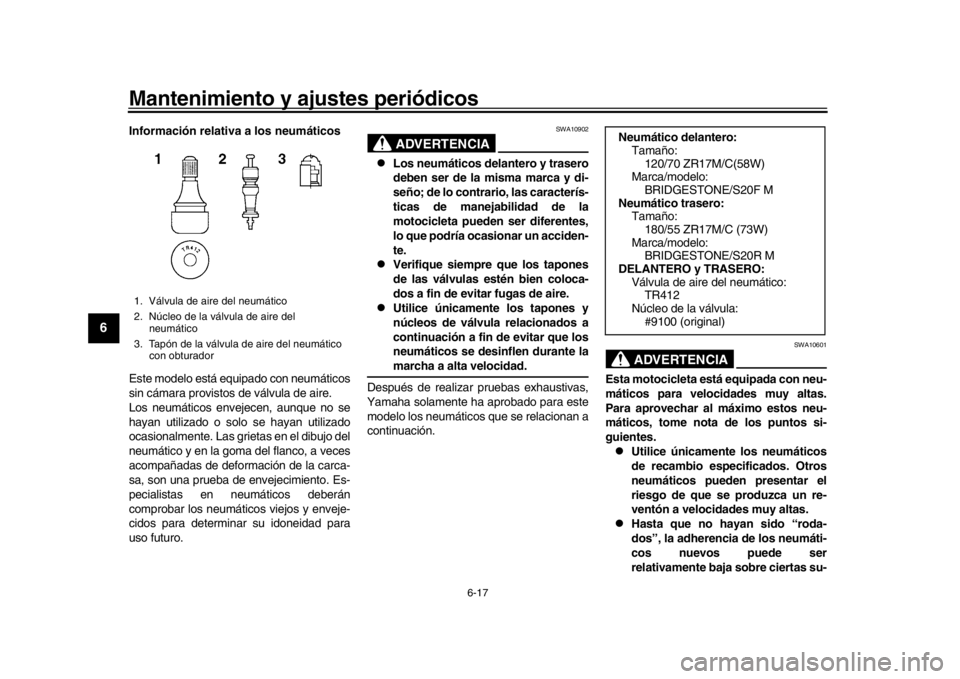

1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático con obturador
Neumático delantero:Tamaño:120/70 ZR17M/C(58W)
Marca/modelo:
BRIDGESTONE/S20F M
Neumático trasero: Tamaño:
180/55 ZR17M/C (73W)
Marca/modelo: BRIDGESTONE/S20R M
DELANTERO y TRASERO: Válvula de aire del neumático:TR412
Núcleo de la válvula: #9100 (original)
B90-9-S2.book 17 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Mantenimiento y ajustes periódicos6-18
1
2
3
4
567
8
9
10
11
12
perficies. Por lo tanto, después de
montar un neumático nuevo, antes
de conducir a velocidades muy al-
tas es aconsejable practicar una
conducción moderada con veloci-
dades de aproximadamente 100 km
(60 mi).

Antes de conducir a velocidad alta
es necesario que los neumáticos se
hayan calentado.

Ajuste siempre la presión de aire de
los neumáticos en función de lascondiciones de utilización.
SAU21963
Llantas de aleaciónPara asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si observa
algún daño, haga cambiar la rueda en
un concesionario Yamaha. No intente
realizar ni la más mínima reparación
en una rueda. Una rueda deformada o
agrietada debe sustituirse.

La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
SAU22083
Ajuste del juego libre de la
maneta de embragueMida el juego de la maneta de embrague
como se muestra.
Compruebe periódicamente el juego libre
de la maneta de embrague y, de ser nece-
sario, ajústelo del modo siguiente.
Para incrementar el juego libre de la mane-
ta de embrague, gire el perno de ajuste en
la dirección (a). Para reducir el juego libre
de la maneta de embrague gire el perno de

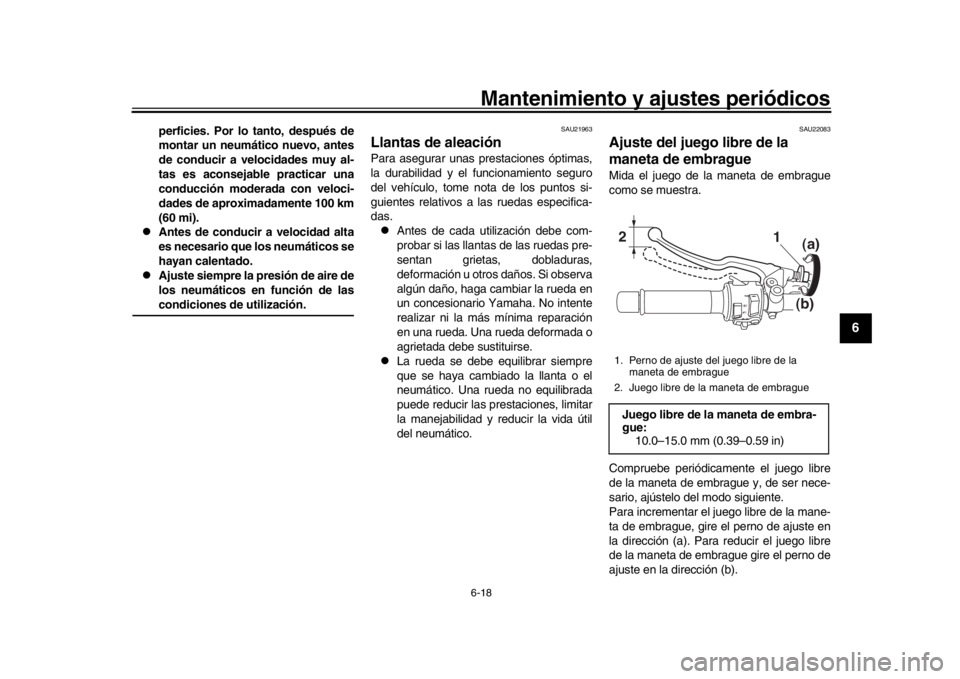

ajuste en la dirección (b).1. Perno de ajuste del juego libre de la maneta de embrague
2. Juego libre de la maneta de embragueJuego libre de la maneta de embra-
gue: 10.0–15.0 mm (0.39–0.59 in)2
1
(b)(a)
B90-9-S2.book 18 ページ ２０１８年６月７日　木曜日　午前１０時１０分

Mantenimiento y ajustes periódicos
6-19
1
2
3
4
56
7
8
9
10
11
12
NOTASi con el procedimiento descrito no consi-
gue obtener el juego libre especificado o si
el embrague no funciona correctamente,
haga revisar el mecanismo interno del em-brague en un concesionario Yamaha.
SAU37914
Comprobación del juego libre de
la maneta del frenoNo debe existir ningún juego en el extremo
de la maneta del freno. Si hay juego, haga
revisar el sistema de frenos en un concesio-
nario Yamaha.
ADVERTENCIA
SWA14212
Un tacto blando o esponjoso de la mane-
ta del freno puede indicar la presencia
de aire en el sistema hidráulico. Si hay
aire en el sistema hidráulico hágalo pur-
gar en un concesionario Yamaha antes
de utilizar el vehículo. La presencia de
aire en el sistema hidráulico reducirá las
prestaciones del freno, lo cual puede
provocar la pérdida de control y ser cau-
sa de accidente.

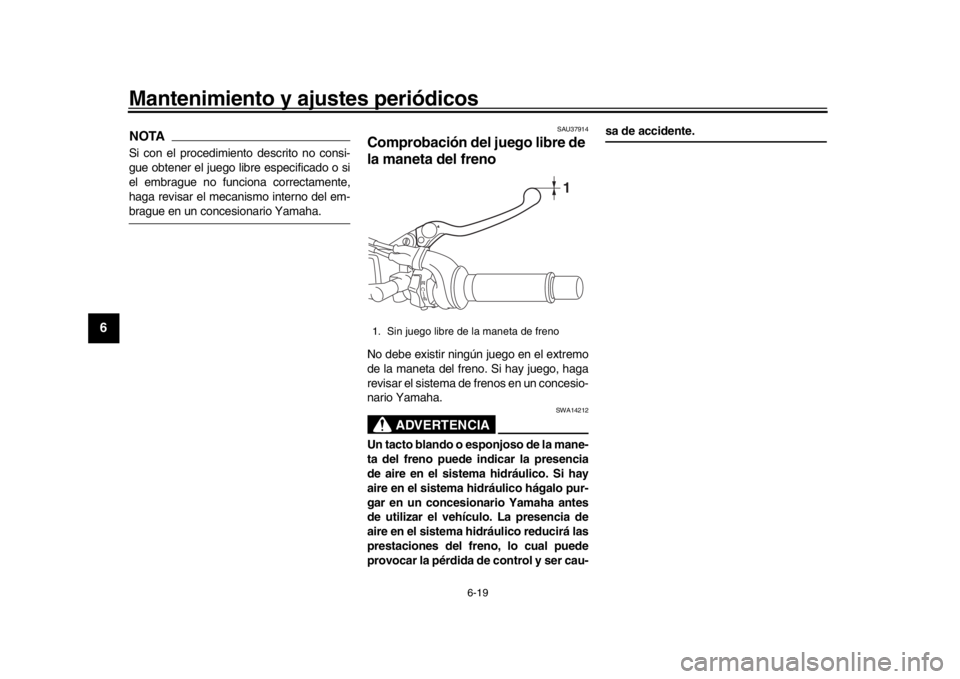

1. Sin juego libre de la maneta de freno
1
B90-9-S2.book 19 ページ ２０１８年６月７日　木曜日　午前１０時１０分
