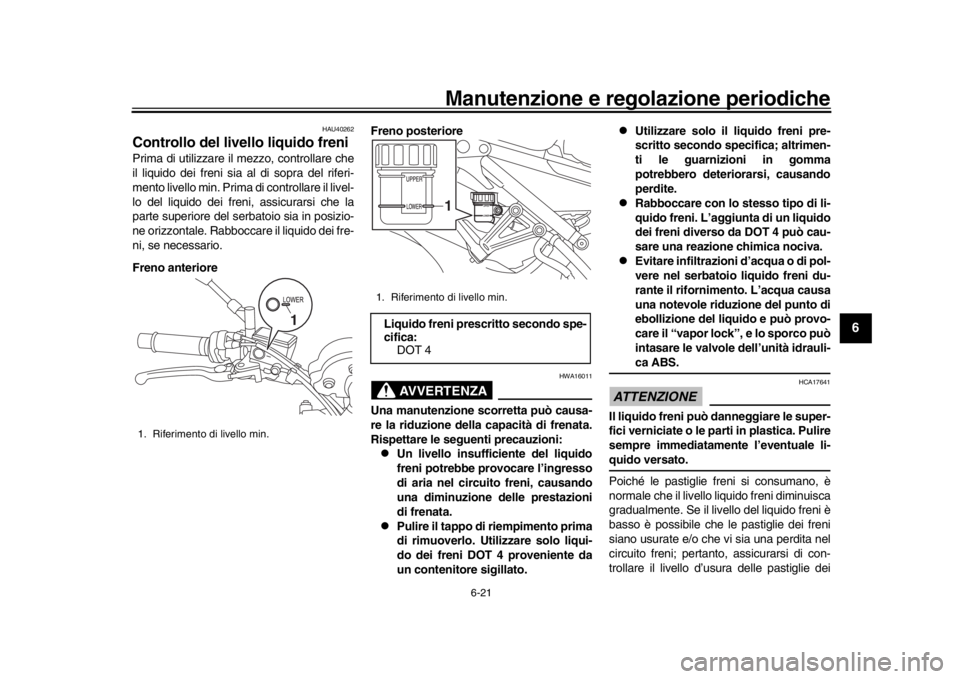

Controllo del livello liquido freniPrima di utilizzare il mezzo, controllare che
il liquido dei freni sia al di sopra del riferi-
mento livello min. Prima di controllare il livel-
lo del liquido dei freni, assicurarsi che la
parte superiore del serbatoio sia in posizio-
ne orizzontale. Rabboccare il liquido dei fre-
ni, se necessario.
Freno anteriore Freno posteriore
AVVERTENZA
HWA16011
Una manutenzione scorretta può causa-
re la riduzione della capacità di frenata.
Rispettare le seguenti precauzioni:
Un livello insufficiente del liquido
freni potrebbe provocare l’ingresso
di aria nel circuito freni, causando
una diminuzione delle prestazioni
di frenata.

Pulire il tappo di riempimento prima
di rimuoverlo. Utilizzare solo liqui-
do dei freni DOT 4 proveniente da
un contenitore sigillato.

Utilizzare solo il liquido freni pre-
scritto secondo specifica; altrimen-
ti le guarnizioni in gomma
potrebbero deteriorarsi, causando
perdite.

Rabboccare con lo stesso tipo di li-
quido freni. L’aggiunta di un liquido
dei freni diverso da DOT 4 può cau-
sare una reazione chimica nociva.

Evitare infiltrazioni d’acqua o di pol-
vere nel serbatoio liquido freni du-
rante il rifornimento. L’acqua causa
una notevole riduzione del punto di
ebollizione del liquido e può provo-
care il “vapor lock”, e lo sporco può
intasare le valvole dell’unità idrauli-ca ABS.
ATTENZIONE
HCA17641
Il liquido freni può danneggiare le super-
fici verniciate o le pa
rti in plastica. Pulire
sempre immediatamente l’eventuale li-quido versato.
Poiché le pastiglie freni si consumano, è
normale che il livello liquido freni diminuisca
gradualmente. Se il livello del liquido freni è
basso è possibile che le pastiglie dei freni
siano usurate e/o che vi sia una perdita nel
circuito freni; pertanto, assicurarsi di con-
trollare il livello d’usura delle pastiglie dei
1. Riferimento di livello min.
1
1. Riferimento di livello min.Liquido freni prescritto secondo spe-
cifica: DOT 4
1
B90-9-H2.book 21 ページ ２０１８年６月７日　木曜日　午前９時５７分

Manutenzione e regolazione periodiche
6-22
1
2
3
4
56
7
8
9
10
11
12
freni e la presenza di perdite nel circuito fre-
ni. Se il livello del liquido freni cala improvvi-
samente, fare controllare il mezzo da un
concessionario Yamaha prima di continua-
re a utilizzarlo.
HAU22734
Cambio del liquido freniFar cambiare il liquido freni da un conces-
sionario Yamaha ogni 2 anni. Inoltre, fare
sostituire le guarnizioni di tenuta delle pom-
pe e delle pinze freno, nonché i tubi freno,
agli intervalli elencati qui di seguito o prima
nel caso in cui presentino danni o perdite.
Guarnizioni di tenuta freno: ogni 2 anni

Tubi freni: ogni 4 anni
HAU22762
Tensione della catenaControllare e regolare sempre, se occorre,
la tensione della catena prima di utilizzare il
mezzo.
HAU2277G
Per controllare la tensione della catena 1. Posizionare il motociclo sul cavalletto laterale.NOTAQuando si effettua il controllo e la regolazio-
ne della tensione della catena, non ci deveessere alcun peso sul motociclo.
2. Mettere la trasmissione in posizione di folle.

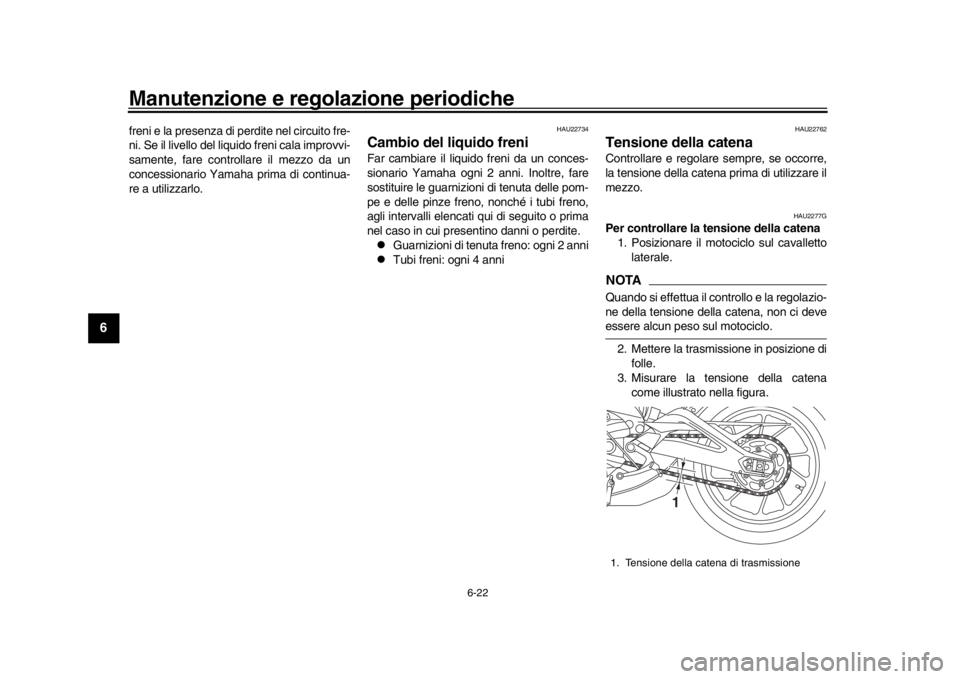

3. Misurare la tensione della catena
come illustrato nella figura.1. Tensione della catena di trasmissione
1
B90-9-H2.book 22 ページ ２０１８年６月７日　木曜日　午前９時５７分

Manutenzione e regolazione periodiche
6-23
1
2
3
4
567
8
9
10
11
12
4. Se la tensione della catena non è cor- retta, regolarla come segue.
ATTENZIONE: Una tensione errata
della catena di trasmissione so-
vraccarica il motore, così come al-
tre parti vitali del motociclo e può
provocare lo slittamento o la rottura
della catena. Se la tensione della ca-
tena è più di 25.0 mm (0.98 in), la ca-
tena potrebbe dann eggiare il telaio,
il forcellone e altr i parti. Per impedi-
re che ciò avvenga, mantenere la
tensione della catena di trasmissio-
ne entro i limiti specificati.
[HCA17791]
HAU57971
Per regolare la tensione della catena
Rivolgersi a un concessionario Yamaha pri-

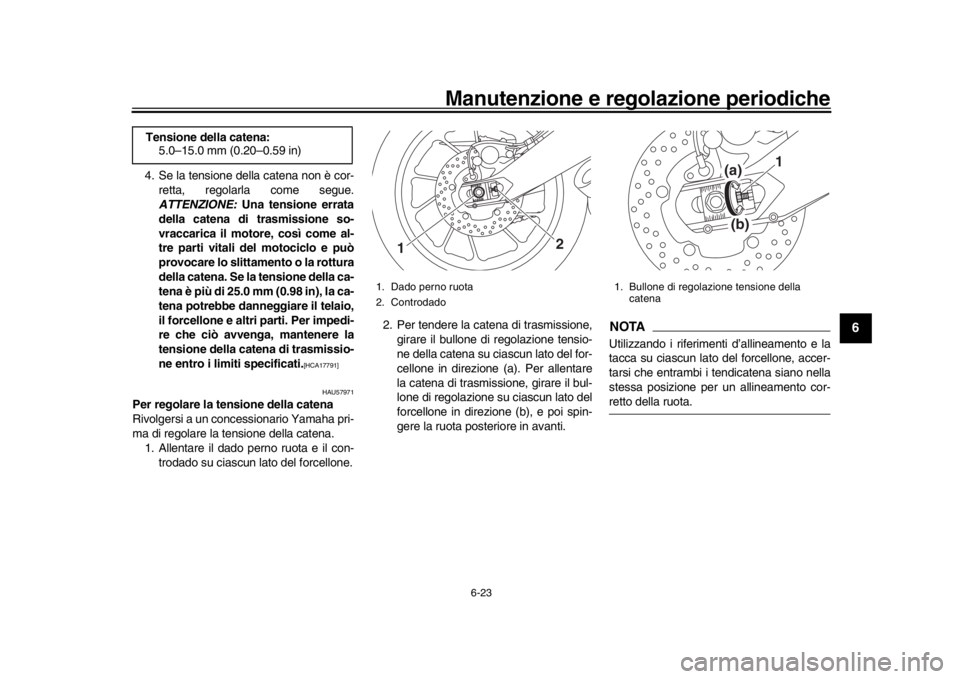

ma di regolare la tensione della catena.1. Allentare il dado perno ruota e il con- trodado su ciascun lato del forcellone. 2. Per tendere la catena di trasmissione,
girare il bullone di regolazione tensio-
ne della catena su ciascun lato del for-
cellone in direzione (a). Per allentare
la catena di trasmissione, girare il bul-
lone di regolazione su ciascun lato del
forcellone in direzione (b), e poi spin-
gere la ruota posteriore in avanti.
NOTAUtilizzando i riferimenti d’allineamento e la
tacca su ciascun lato del forcellone, accer-
tarsi che entrambi i tendicatena siano nella
stessa posizione per un allineamento cor-retto della ruota.
Tensione della catena:
5.0–15.0 mm (0.20–0.59 in)
1. Dado perno ruota
2. Controdado
2
1
1. Bullone di regolazione tensione della
catena
(a)(b)
1
B90-9-H2.book 23 ページ ２０１８年６月７日　木曜日　午前９時５７分

Manutenzione e regolazione periodiche
6-24
1
2
3
4
56
7
8
9
10
11
12
3. Stringere il dado perno ruota, poi i con- trodadi alle relative coppie di serraggio
secondo specifica.
4. Verificare che i tendicatena siano nella stessa posizione, la tensione della ca-
tena sia regolata correttamente, e che
la catena di trasmissione si muova in
modo uniforme.
HAU23026
Pulizia e lubrificazione della
catena di trasmissioneSi deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrim enti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10584
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo,
l’utilizzo dello stesso sotto la pioggia oin zone umide.
1. Pulire la catena di trasmissione con kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11122]
2. Asciugare la catena di trasmissione con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring. ATTENZIONE:
Non usare olio motore o qualsiasi altro lubrificante per la catena di tra-
smissione, in quanto potrebbero
contenere sostanze che danneggia-
no gli O-ring.
[HCA11112]

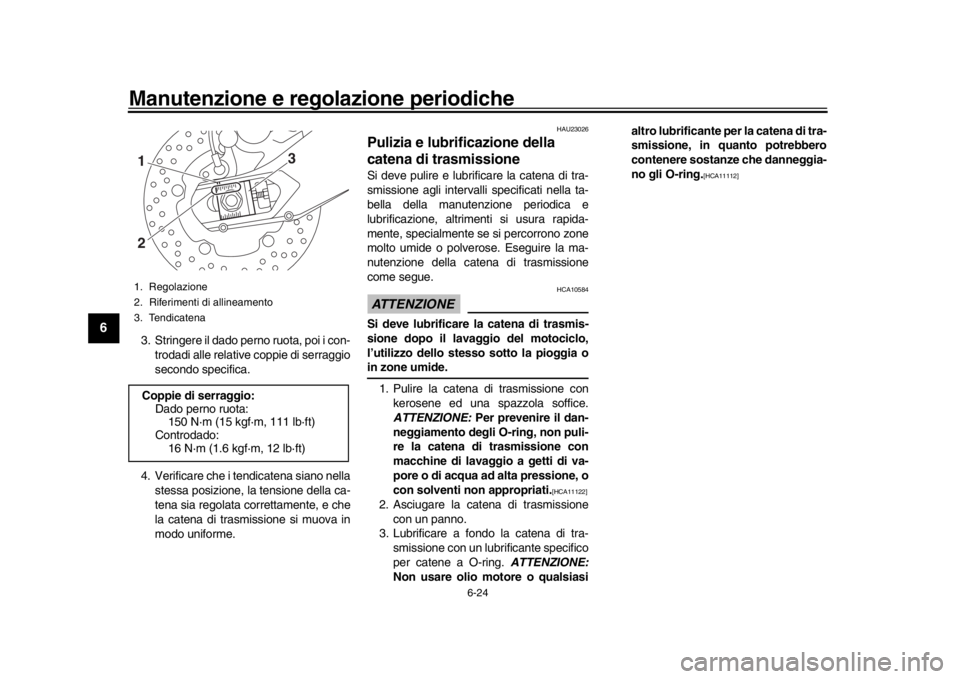

1. Regolazione
2. Riferimenti di allineamento
3. TendicatenaCoppie di serraggio:
Dado perno ruota:150 N·m (15 kgf·m, 111 lb·ft)
Controdado:
16 N·m (1.6 kgf·m, 12 lb·ft)
3
12
B90-9-H2.book 24 ページ ２０１８年６月７日　木曜日　午前９時５７分

Manutenzione e regolazione periodiche
6-25
1
2
3
4
567
8
9
10
11
12
HAU23098
Controllo e lubrificazione dei
caviPrima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha. AVVERTENZA! Even-
tuali danni al corpo esterno dei cavi
possono comportare l’arrugginimento
dei cavi all’interno e interferire sul movi-
mento dei cavi stessi. Se i cavi sono
danneggiati, sostituirli al più presto pos-
sibile per prevenire condizioni di manca-
ta sicurezza.
[HWA10712] HAU23115
Controllo e lubrificazione della
manopola e del cavo
acceleratorePrima di ogni utilizzo, controllare sempre il
funzionamento della manopola accelerato-
re. Inoltre, si deve fare lubrificare il cavo da
un concessionario Yamaha agli intervalli
specificati nella tabel
la di manutenzione pe-
riodica.
Il cavo acceleratore è equipaggiato con una
copertura in gomma. Accertarsi che la co-
pertura sia installata correttamente. Anche
se installata correttamente, la copertura
non protegge completamente il cavo
dall’eventuale penetrazione di acqua. Per-
tanto, prestare attenzione a non versare ac-
qua direttamente sulla copertura o sul cavo
quando si lava il veicolo. Se il cavo o la co-
pertura si sporcano, pulirli con un panno
umido.
HAU44276
Controllo e lubrificazione dei
pedali freno e cambioPrima di utilizzare il mezzo, controllare sem-
pre il funzionamento dei pedali freno e cam-
bio e lubrificare, se necessario, i perni di
guida dei pedali.

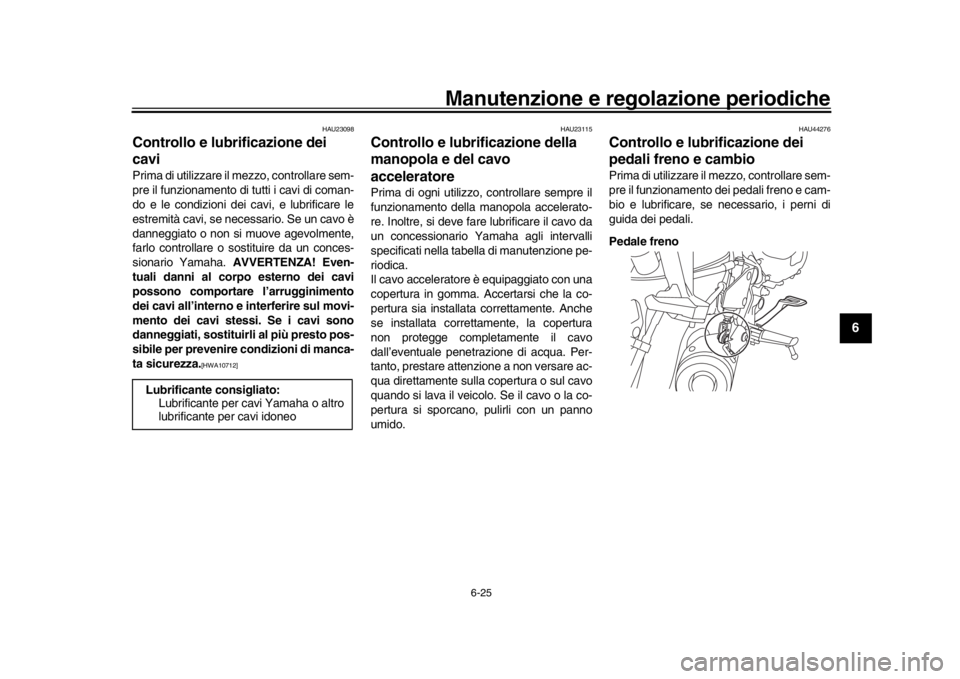

Pedale freno
Lubrificante consigliato: Lubrificante per cavi Yamaha o altro
lubrificante per cavi idoneo
B90-9-H2.book 25 ページ ２０１８年６月７日　木曜日　午前９時５７分

Manutenzione e regolazione periodiche
6-26
1
2
3
4
56
7
8
9
10
11
12
Pedale cambio
HAU23144
Controllo e lubrificazione delle
leve freno e frizionePrima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve.

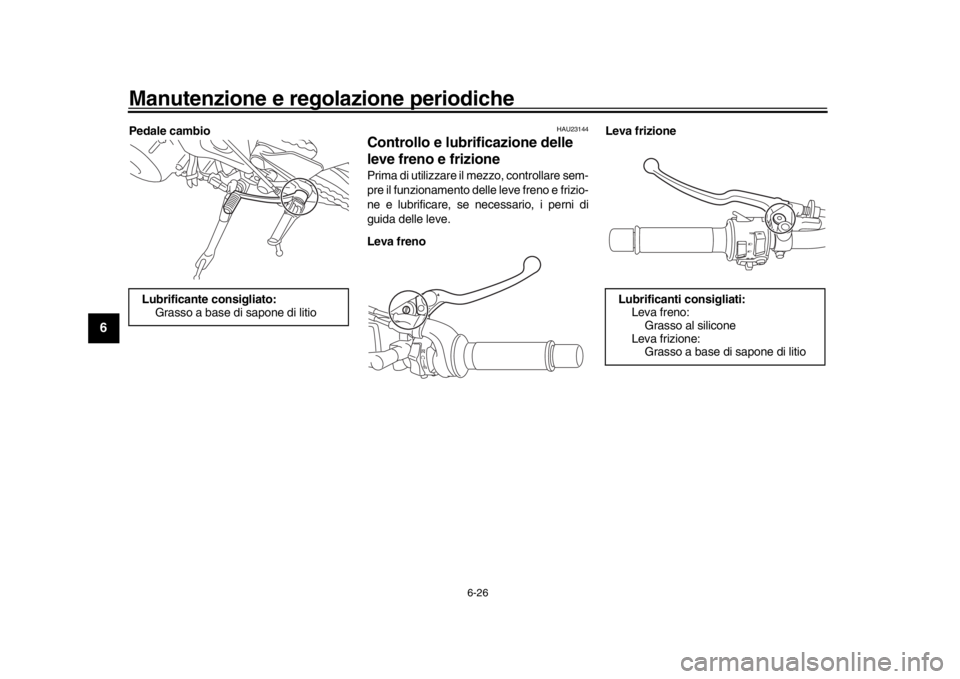

Leva freno Leva frizione
Lubrificante consigliato: Grasso a base di sapone di litio
Lubrificanti consigliati: Leva freno:Grasso al silicone
Leva frizione:
Grasso a base di sapone di litio
B90-9-H2.book 26 ページ ２０１８年６月７日　木曜日　午前９時５７分

Manutenzione e regolazione periodiche
6-27
1
2
3
4
567
8
9
10
11
12
HAU23203
Controllo e lubrificazione del

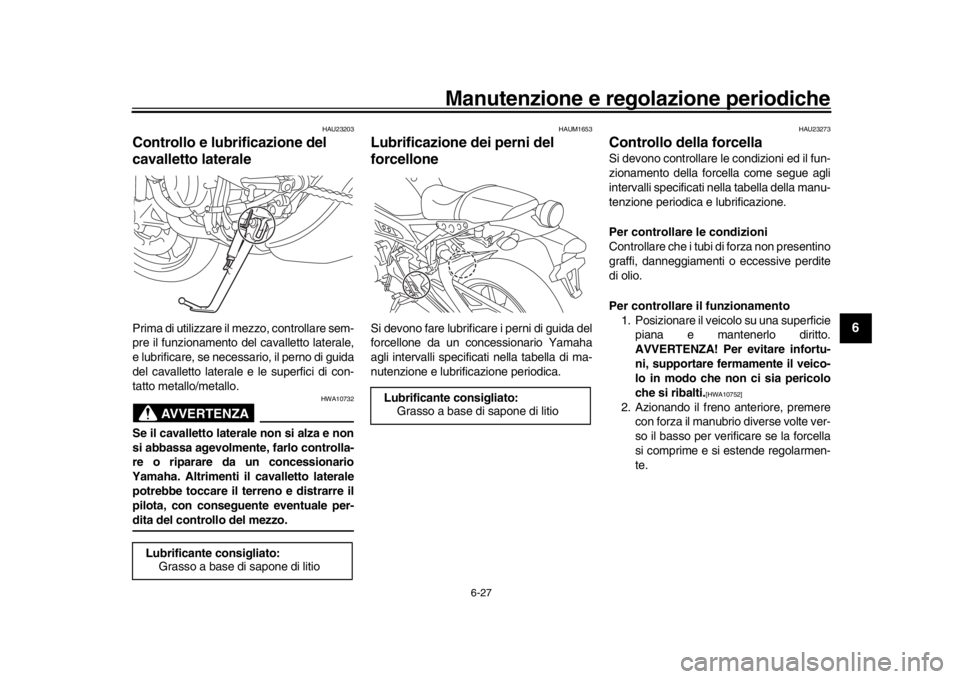

cavalletto lateralePrima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se necessario, il perno di guida
del cavalletto laterale e le superfici di con-
tatto metallo/metallo.
AVVERTENZA
HWA10732
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-dita del controllo del mezzo.
HAUM1653
Lubrificazione dei perni del
forcelloneSi devono fare lubrificare i perni di guida del
forcellone da un concessionario Yamaha
agli intervalli specificat i nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23273
Controllo della forcellaSi devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.

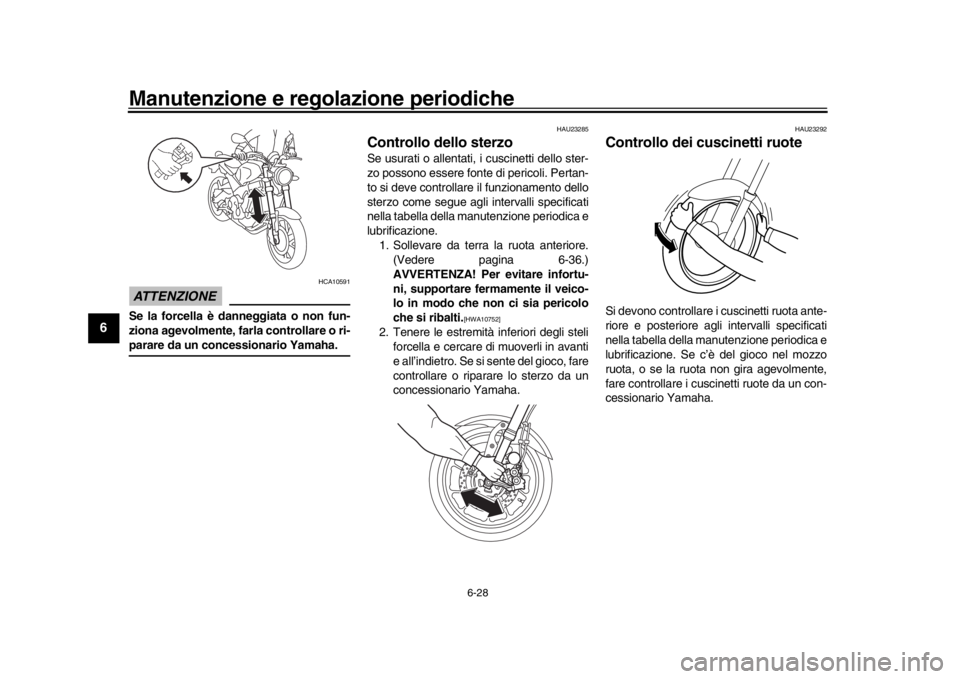

Per controllare il funzionamento 1. Posizionare il veicolo su una superficie piana e mantenerlo diritto.
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10752]
2. Azionando il freno anteriore, premerecon forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
Lubrificante consigliato: Grasso a base di sapone di litio
Lubrificante consigliato:Grasso a base di sapone di litio
B90-9-H2.book 27 ページ ２０１８年６月７日　木曜日　午前９時５７分

Manutenzione e regolazione periodiche
6-28
1
2
3
4
56
7
8
9
10
11
12
ATTENZIONE
HCA10591
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha.
HAU23285
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. 1. Sollevare da terra la ruota anteriore. (Vedere pagina 6-36.)
AVVERTENZA! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10752]
2. Tenere le estremità inferiori degli steliforcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
HAU23292
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota ante-
riore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
B90-9-H2.book 28 ページ ２０１８年６月７日　木曜日　午前９時５７分

Manutenzione e regolazione periodiche
6-29
1
2
3
4
567
8
9
10
11
12
HAU50292

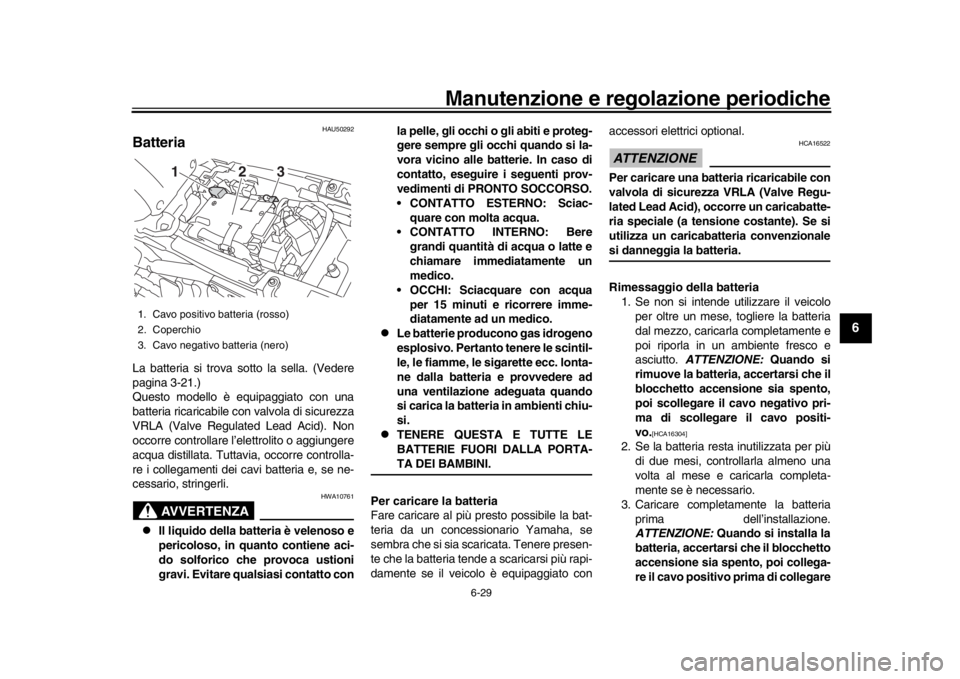

BatteriaLa batteria si trova sotto la sella. (Vedere
pagina 3-21.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761

Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua per 15 minuti e ricorrere imme-
diatamente ad un medico.

Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.

TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con accessori elettrici optional.
ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionalesi danneggia la batteria.
Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo per oltre un mese, to gliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
rimuove la batteria, accertarsi che il
blocchetto accensione sia spento,
poi scollegare il cavo negativo pri-
ma di scollegare il cavo positi-
vo.
[HCA16304]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che il blocchetto
accensione sia spento, poi collega-
re il cavo positivo prima di collegare
1. Cavo positivo batteria (rosso)
2. Coperchio
3. Cavo negativo batteria (nero)
2
13
B90-9-H2.book 29 ページ ２０１８年６月７日　木曜日　午前９時５７分

Manutenzione e regolazione periodiche
6-30
1
2
3
4
56
7
8
9
10
11
12
il cavo negativo.
[HCA16842]
4. Dopo l’installazione, verificare che i cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possonoprovocare danni permanenti alla stessa.
HAU73340

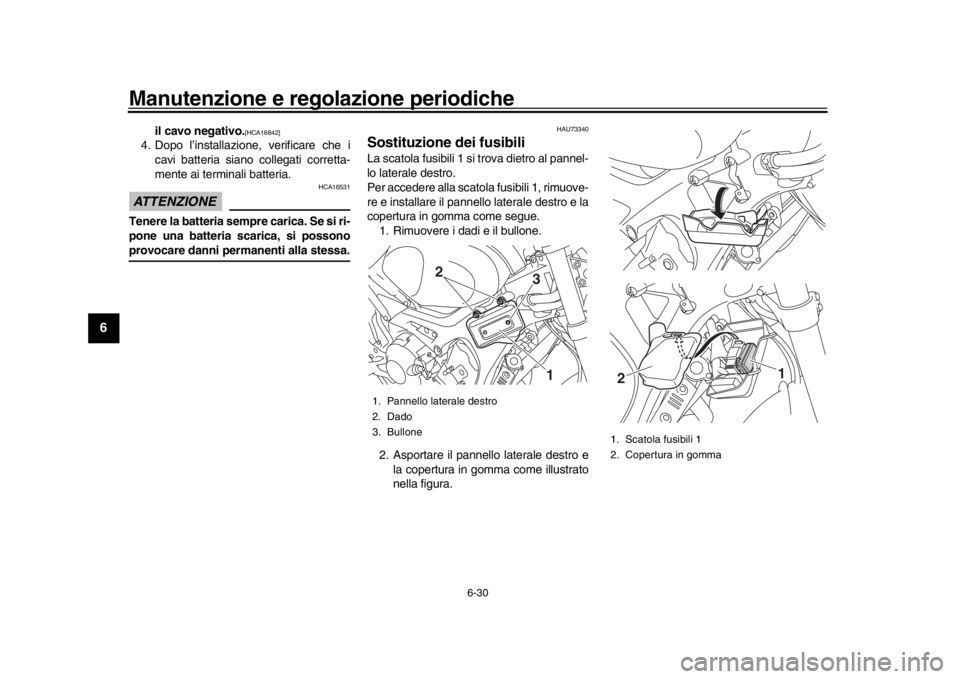

Sostituzione dei fusibiliLa scatola fusibili 1 si trova dietro al pannel-
lo laterale destro.
Per accedere alla scatola fusibili 1, rimuove-
re e installare il pannello laterale destro e la
copertura in gomma come segue.1. Rimuovere i dadi e il bullone.
2. Asportare il pannello laterale destro e la copertura in gomma come illustrato
nella figura.1. Pannello laterale destro
2. Dado
3. Bullone
1
3
2
1. Scatola fusibili 1
2. Copertura in gomma
1
2
B90-9-H2.book 30 ページ ２０１８年６月７日　木曜日　午前９時５７分
