YAMAHA XSR 900 2019 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2019, Model line: XSR 900, Model: YAMAHA XSR 900 2019Pages: 100, PDF Size: 7.88 MB
Page 51 of 100
Periodiek onderhoud en afstelling
6-2
1
2
3
4
567
8
9
10
11
12
DAU85230
GereedschapssetDe gereedschapsset bevindt zich op de
aangegeven plaats.
De informatie in deze handleiding en het ge-
reedschap in de gereedschapsset zijn be-
doeld om u te ondersteunen bij het
uitvoeren van preventief onderhoud en klei-
nere reparaties. Voor de correcte uitvoering
van bepaalde onderhoudswerkzaamheden
is echter het gebruik van een momentsleu-
tel en ander gereedschap vereist.OPMERKINGLaat werkzaamheden uitvoeren door een
Yamaha dealer als u niet beschikt over de
daarvoor vereiste gereedschappen of erva-ring.1. Gereedschapsset
1
BAE-9-D0.book 2 ページ ２０１８年９月５日 水曜日 午後４時５４分
Page 52 of 100
Periodiek onderhoud en afstelling
6-3
1
2
3
4
56
7
8
9
10
11
12
DAU71033
Periodieke onderhoudsschema’sOPMERKING
Items die met een sterretje zijn gemarkeerd, moeten worden ui tgevoerd door uw Yamaha-dealer omdat hiervoor speciale gereed-
schappen, informatie en technische vaardigheden nodig zijn.
Herhaal de onderhoudsintervallen vanaf 50000 km (30000 mi), beginnend vanaf 10000 km (6000 mi).
De jaarlijkse controles moeten elk jaar worden uitgevoerd, behalve wanneer in plaats daarvan een onderhoudsbeurt op af-standsbasis wordt verricht.
DAU71051
Periodiek onderhoudsschema voor het uitstootcontrolesysteemNR. ITEMCONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 * Brandstofleiding Controleer de brandstofslangen
op scheurtjes of beschadigingen.
Vervang indien nodig.
2*Bougies Controleer de conditie.
Reinig en stel elektrodenafstand
af.
Vervangen.
3 * Klepspeling Controleren en afstellen. Elke 40000 km (24000 mi)
4 * Brandstofinjectie Controleer het stationaire
toerental van de motor.
Controleer de synchronisatie en stel deze af.
5 * Uitlaatsysteem Controleer op lekkage.
Zet indien nodig vast.
Vervang pakkingen indien nodig.
BAE-9-D0.book 3 ページ ２０１８年９月５日 水曜日 午後４時５４分
Page 53 of 100
Periodiek onderhoud en afstelling
6-4
1
2
3
4
567
8
9
10
11
12
6* Uitstootcontrolesy-
steem voor benzine-
dampen Controleer het controlesysteem
op beschadiging.
Vervang indien nodig.
7 * Luchtinlaatsysteem Controleer de luchtafsluitklep, de
membraanklep en de slang op
beschadiging.
Vervang beschadigde onderdelen indien nodig.
NR. ITEM
CONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BAE-9-D0.book 4 ページ ２０１８年９月５日 水曜日 午後４時５４分
Page 54 of 100
Periodiek onderhoud en afstelling
6-5
1
2
3
4
56
7
8
9
10
11
12
DAU71352
Algemeen smeer- en onderhoudsschemaNR. ITEM CONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1* Diagnostische
systeemcontrole Voer dynamische inspectie uit met
Yamaha diagnosegereedschap.
Controleer de storingscodes.
2 * Luchtfilterelement Vervangen. Elke 40000 km (24000 mi)
3 Koppeling Controleer de werking.
Afstellen.
4 * Voorrem Controleer de werking, het
vloeistofniveau en op
vloeistoflekkage.
Vervang de remblokken indien nodig.
5 * Achterrem Controleer de werking, het
vloeistofniveau en op
vloeistoflekkage.
Vervang de remblokken indien nodig.
6*Remslangen Controleer op scheurtjes en
beschadigingen.
Vervangen. Elke 4 jaar
7 * Remvloeistof Verversen. Elke 2 jaar
8*Wielen Controleer de speling en
controleer op beschadigingen.
Vervang indien nodig.
9*Banden Controleer op slijtage en
beschadigingen.
Vervang indien nodig.
Controleer de bandspanning.
Corrigeer indien nodig.
BAE-9-D0.book 5 ページ ２０１８年９月５日 水曜日 午後４時５４分
Page 55 of 100
Periodiek onderhoud en afstelling
6-6
1
2
3
4
567
8
9
10
11
12
10 * Wiellagers Controleer op speling of
beschadigingen.
11 * Lagers scharnier-
punt achterbrug Controleer op een correcte
werking en overmatige speling.
12 Aandrijfketting Controleer de spanning, uitlijning
en conditie van de aandrijfketting.
Stel de ketting af en smeer deze grondig met een speciale smering
voor o-ringkettingen. Elke 1000 km (600 mi) en nadat de motorfiets is gewassen of ermee in de regen
of vochtige gebieden is gereden
13 * Balhoofdlagers Controleer of de lagers loszitten.
Smeren met gematigde hoeveelheid lithiumvet.
14 * Framebevestigin-
gen Controleer of alle moeren, bouten
en schroeven stevig zijn
vastgezet.
15 Scharnieras van
remhendel Smeren met siliconenvet.
16 Scharnieras van
rempedaal Smeren met lithiumvet.
17 Scharnieras van
koppelingshendel Smeren met lithiumvet.
18 Scharnieras van
schakelpedaal Smeren met lithiumvet.
19 Zijstandaard Controleer de werking.
Smeren met lithiumvet.
20 * Zijstandaardscha-
kelaar Controleer de werking en vervang
indien nodig.
21 * Voorvork Controleer op een correcte
werking en olielekkage.
Vervang indien nodig.
NR. ITEM
CONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BAE-9-D0.book 6 ページ ２０１８年９月５日 水曜日 午後４時５４分
Page 56 of 100
Periodiek onderhoud en afstelling
6-7
1
2
3
4
56
7
8
9
10
11
12
22 * Schokdemperunit Controleer op een correcte
werking en olielekkage.
Vervang indien nodig.
23 * Relaisarm achter-
wielophanging en
scharnierpunten
verbindingsarm Controleer de werking.
24 Motorolie Verversen (warm de motor op
alvorens olie af te tappen).
Controleer het olieniveau en controleer de machine op
olielekkage.
25 Oliefilterpatroon Vervangen.
26 * Koelsysteem Controleer het koelvloeistofniveau
en controleer de machine op
vloeistoflekkage.
Verversen. Elke 3 jaar
27 * Voor- en achterrem-
schakelaar Controleer de werking.
28 * Bewegende delen
en kabels Smeren.
29 * Gasgreephuis en
gaskabel Controleer werking en vrije slag.
Stel de vrije slag van de gaskabel
af indien nodig.
Smeer het gasgreephuis en de gaskabel.
30 * Lampen, richting-
aanwijzers en scha-
kelaars Controleer de werking.
Stel de koplamplichtbundel af.
NR. ITEM
CONTROLE OF
ONDERHOUDSBEURT KILOMETERSTAND
JAARLIJKSE
CONTROLE
1000 km (600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
BAE-9-D0.book 7 ページ ２０１８年９月５日 水曜日 午後４時５４分
Page 57 of 100
Periodiek onderhoud en afstelling
6-8
1
2
3
4
567
8
9
10
11
12
DAU72800
OPMERKING
Luchtfilter
Het luchtfilter op dit model is voorzien van een geolied papieren filterelement. Reinig dit niet met perslucht om beschadiging te
voorkomen.
Het luchtfilterelement moet u vaker vervangen als u vaak in extreem vochtige of stoffige gebieden rijdt.
Hydraulisch remsysteem
Controleer regelmatig het remvloeistofniveau en vul indien nodig bij.
Elke twee jaar moeten de inwendige onderdelen van de hoofdre mcilinders en de remklauwen worden vervangen en de remvloei-
stof worden ververst. De remslangen dienen elke vier jaar te worden vervangen, of wanneer deze zijn gescheurd of beschadigd.
BAE-9-D0.book 8 ページ ２０１８年９月５日 水曜日 午後４時５４分
Page 58 of 100
Periodiek onderhoud en afstelling
6-9
1
2
3
4
56
7
8
9
10
11
12
DAU19653
Controleren van de bougiesBougies vormen belangrijke onderdelen
van de motor die periodiek moeten worden
gecontroleerd, bij voorkeur door een
Yamaha dealer. Omdat bougies door verhit-
ting en neerslag altijd langzaam slijten,
moeten de bougies worden verwijderd en
gecontroleerd volgens de tijden genoemd in
het periodieke smeer- en onderhoudssche-
ma. De conditie van de bougies kan daar-
naast veel duidelijk maken over de conditie
van de motor.
De porseleinen isolator rond de centrale
elektrode moet licht tot gemiddeld bruin ver-
kleurd zijn (de ideale kleur als normaal met
het voertuig wordt gereden), en alle bougies
in de motor horen dezelfde verkleuring te
hebben. Wanneer een bougie een heel an-
dere kleur vertoont, werkt de motor mogelijk
niet naar behoren. Probeer dergelijke pro-
blemen niet zelf vast te stellen. Laat in
plaats daarvan uw machine nakijken door
een Yamaha dealer.
Vervang een bougie als de elektroden blij-
ken te zijn afgesleten en als overmatige
koolaanslag of andere neerslag gevonden
wordt. Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.
OPMERKINGAls geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slagverder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.LET OP
DCA10841
Gebruik geen gereedschap om de bou-
giedop te verwijderen of aan te brengen,
om de bobinekabel niet te beschadigen.
De bougiedop is mogelijk lastig te ver-
wijderen omdat de rubber afdichting aan
het uiteinde stevig vastzit. Haal de bou-
giedop los door hem heen en weer te
draaien en tegelijkertijd los te trekken;
breng de bougiedop aan door heen en
weer te draaien en tegelijkertijd aan tedrukken.
Voorgeschreven bougie: NGK/CPR9EA9

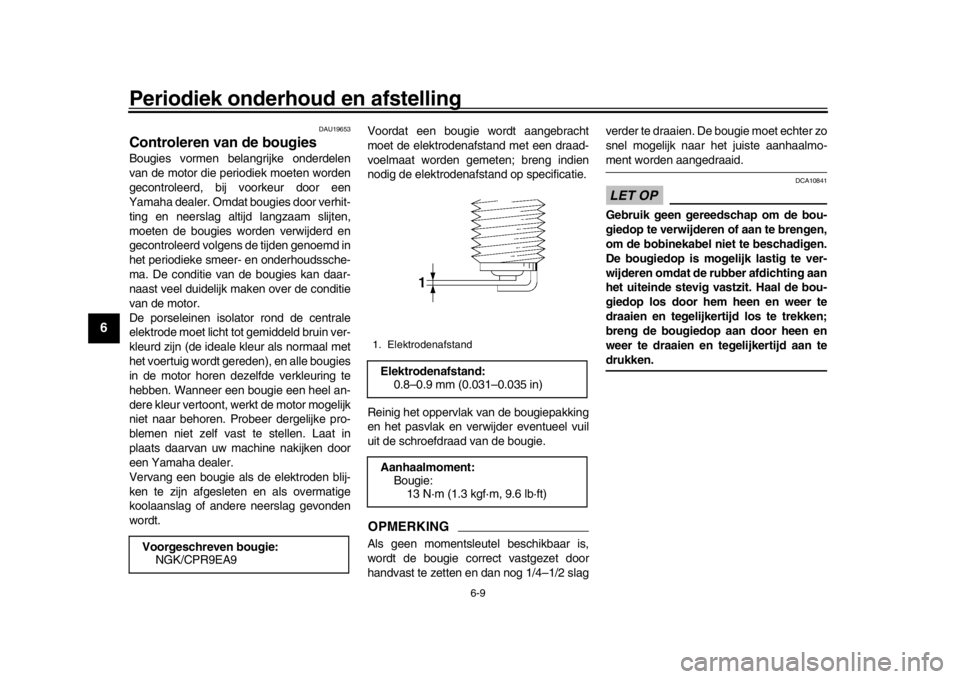

1. ElektrodenafstandElektrodenafstand: 0.8–0.9 mm (0.031–0.035 in)
Aanhaalmoment: Bougie:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
BAE-9-D0.book 9 ページ ２０１８年９月５日 水曜日 午後４時５４分
Page 59 of 100
Periodiek onderhoud en afstelling
6-10
1
2
3
4
567
8
9
10
11
12
DAU36112

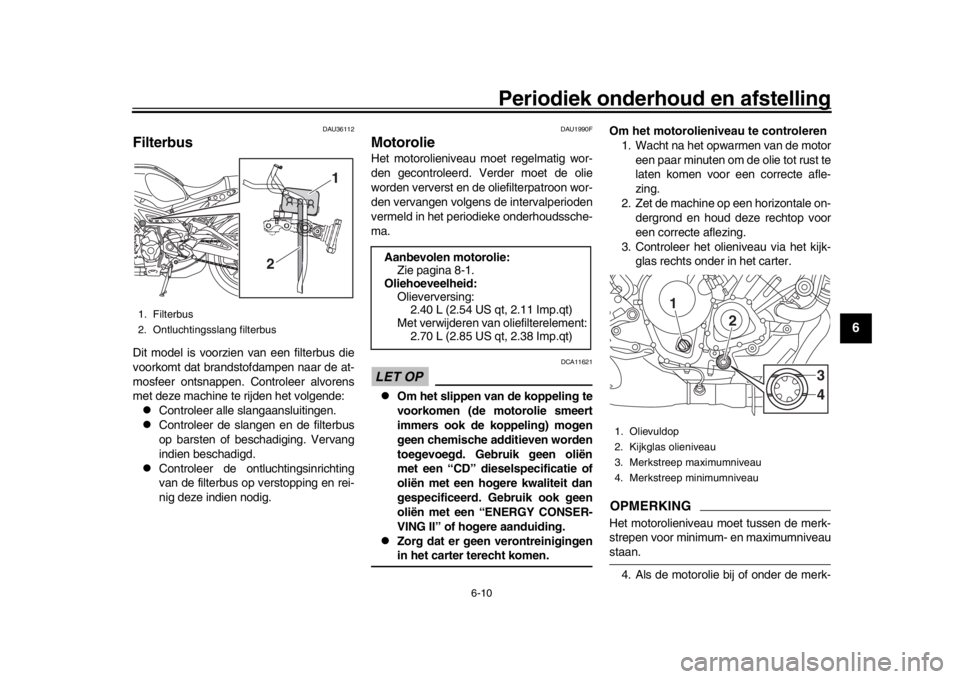

FilterbusDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
Controleer alle slangaansluitingen.
Controleer de slangen en de filterbus
op barsten of beschadiging. Vervang
indien beschadigd.
Controleer de ontluchtingsinrichting
van de filterbus op verstopping en rei-
nig deze indien nodig.
DAU1990F
MotorolieHet motorolieniveau moet regelmatig wor-
den gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke onderhoudssche-
ma.LET OP
DCA11621
Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.
Zorg dat er geen verontreinigingenin het carter terecht komen. Om het motorolieniveau te controleren
1. Wacht na het opwarmen van de motor
een paar minuten om de olie tot rust te
laten komen voor een correcte afle-
zing.
2. Zet de machine op een horizontale on- dergrond en houd deze rechtop voor
een correcte aflezing.
3. Controleer het olieniveau via het kijk- glas rechts onder in het carter.
OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveaustaan.
4. Als de motorolie bij of onder de merk-
1. Filterbus
2. Ontluchtingsslang filterbus
1
2
Aanbevolen motorolie: Zie pagina 8-1.
Oliehoeveelheid:
Olieverversing:2.40 L (2.54 US qt, 2.11 Imp.qt)
Met verwijderen van oliefilterelement:
2.70 L (2.85 US qt, 2.38 Imp.qt)
1. Olievuldop
2. Kijkglas olieniveau
3. Merkstreep maximumniveau
4. Merkstreep minimumniveau
1
2
34
BAE-9-D0.book 10 ページ ２０１８年９月５日 水曜日 午後４時５４分
Page 60 of 100
Periodiek onderhoud en afstelling
6-11
1
2
3
4
56
7
8
9
10
11
12
streep voor minimumniveau staat, ver-
wijder dan de olievuldop en vul olie bij.
5. Controleer de O-ring van de olie- vuldop. Vervang indien beschadigd.
6. Breng de olievuldop aan.
Vervangen van de motorolie (en filter) 1. Start de motor en laat deze enkele mi-
nuten stationair draaien om de olie op
te warmen. Zet de motor vervolgens
weer af.
2. Zet een olieopvangbak onder de motor om de gebruikte olie op te vangen.
3. Verwijder de olievuldop en vervolgens de olieaftapplug met de pakking.
OPMERKINGSla de stappen 4–6 over als de oliefilterpa-troon niet wordt vervangen.
4. Verwijder de oliefilterpatroon met een oliefiltersleutel.
OPMERKINGDe Yamaha dealer kan een oliefiltersleutelleveren.
5. Smeer een dun laagje schone motor- olie op de O-ring van de nieuwe oliefil-
terpatroon.

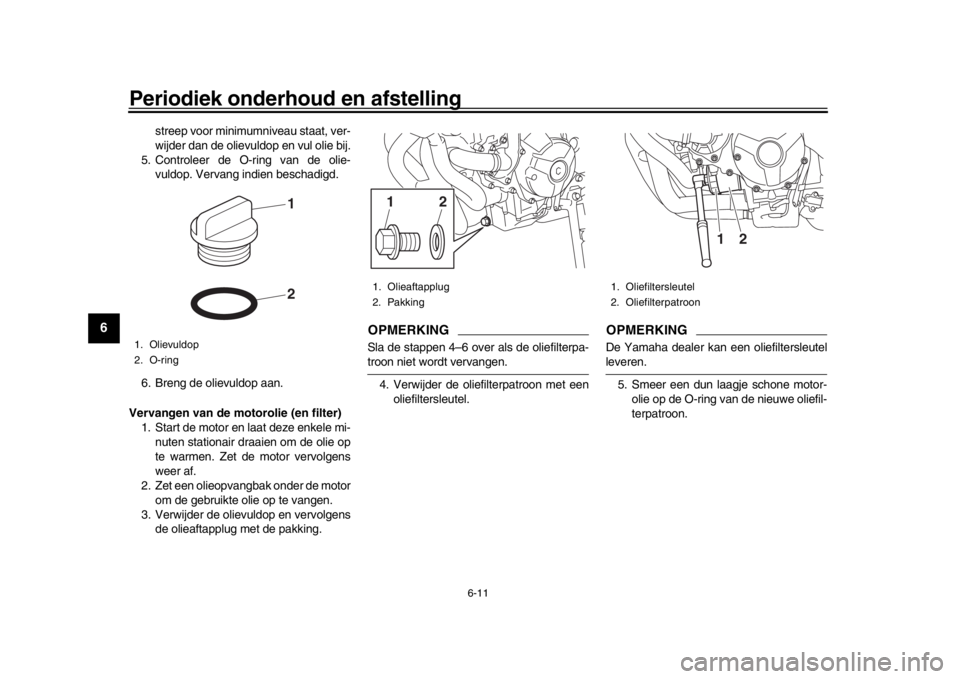

1. Olievuldop
2. O-ring
21
1. Olieaftapplug
2. Pakking
21
1. Oliefiltersleutel
2. Oliefilterpatroon
2
1
BAE-9-D0.book 11 ページ ２０１８年９月５日 水曜日 午後４時５４分
