YAMAHA XSR 900 2019 Instructieboekje (in Dutch)

Periodiek onderhoud en afstelling
6-32
1
2
3
4
567
8
9
10
11
12
3. Draai de contactsleutel naar “ON” en schakel het betreff ende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door- brandt, vraag dan een Yamaha dealer het elektrisch systeem te controleren.
DAU34386
Koplampgloeilamp vervangenDe koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.LET OP
DCA10651
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:
Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.

Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-geschreven.
Voorgeschreven zekeringen:
Hoofdzekering: 50.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem: 15.0 A
Zekering parkeerlichtcircuit:
7.5 A
Zekering radiatorkoelvin: 15.0 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïdeklep:
15.0 A
Zekering brandstofinjectiesysteem: 10.0 A
Zekering ABS-regeleenheid: 7.5 A
Backup-zekering:
7.5 A
Zekering elektronische smoorklep: 7.5 A
Hulpzekering 1: 2.0 A
BAE-9-D0.book 32 ページ ２０１８年９月５日　水曜日　午後４時５４分

Periodiek onderhoud en afstelling
6-33
1
2
3
4
56
7
8
9
10
11
12

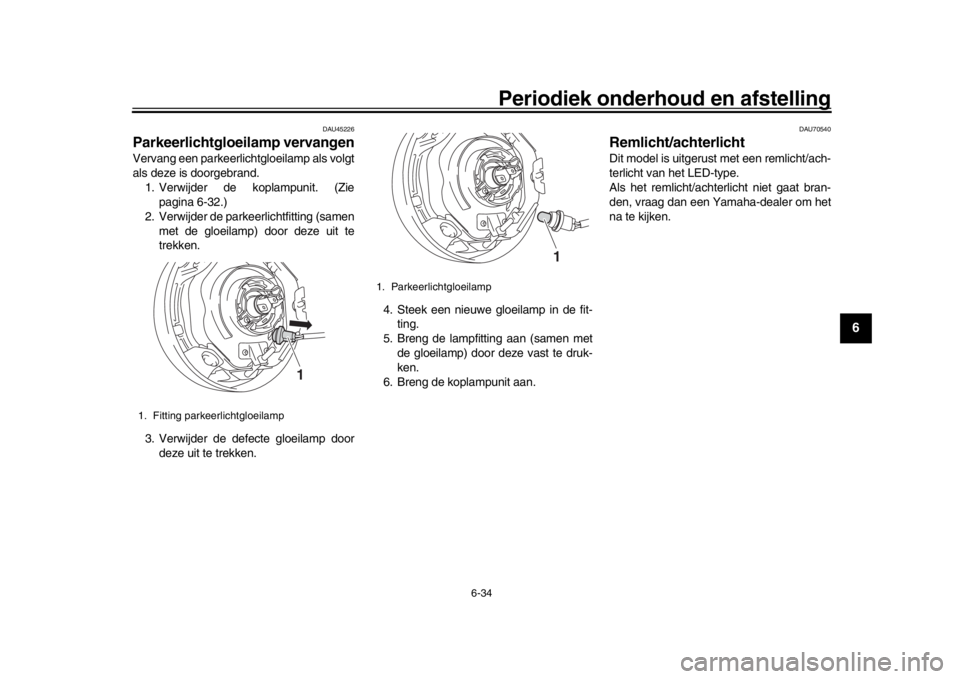

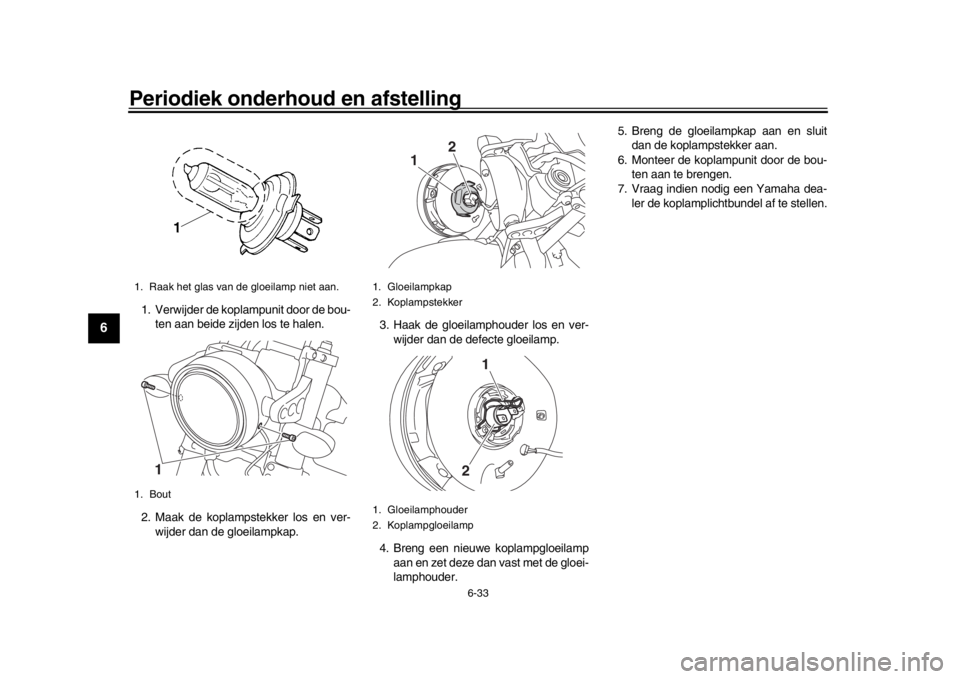

1. Verwijder de koplampunit door de bou- ten aan beide zijden los te halen.
2. Maak de koplampstekker los en ver- wijder dan de gloeilampkap. 3. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
4. Breng een nieuwe koplampgloeilamp aan en zet deze dan vast met de gloei-
lamphouder. 5. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
6. Monteer de koplampunit door de bou- ten aan te brengen.
7. Vraag indien nodig een Yamaha dea-
ler de koplamplichtbundel af te stellen.1. Raak het glas van de gloeilamp niet aan.
1. Bout
1
1. Gloeilampkap
2. Koplampstekker
1. Gloeilamphouder
2. Koplampgloeilamp
1 2
1
2
BAE-9-D0.book 33 ページ ２０１８年９月５日　水曜日　午後４時５４分

Periodiek onderhoud en afstelling
6-34
1
2
3
4
567
8
9
10
11
12
DAU45226
Parkeerlichtgloeilamp vervangenVervang een parkeerlichtgloeilamp als volgt
als deze is doorgebrand. 1. Verwijder de koplampunit. (Zie pagina 6-32.)
2. Verwijder de parkeerlichtfitting (samen
met de gloeilamp) door deze uit te
trekken.
3. Verwijder de defecte gloeilamp door deze uit te trekken. 4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Breng de koplampunit aan.
DAU70540
Remlicht/achterlichtDit model is uitgerust met een remlicht/ach-
terlicht van het LED-type.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha-dealer om het
na te kijken.
1. Fitting parkeerlichtgloeilamp
1
1. Parkeerlichtgloeilamp
1
BAE-9-D0.book 34 ページ ２０１８年９月５日　水曜日　午後４時５４分

Periodiek onderhoud en afstelling
6-35
1
2
3
4
56
7
8
9
10
11
12
DAU24205

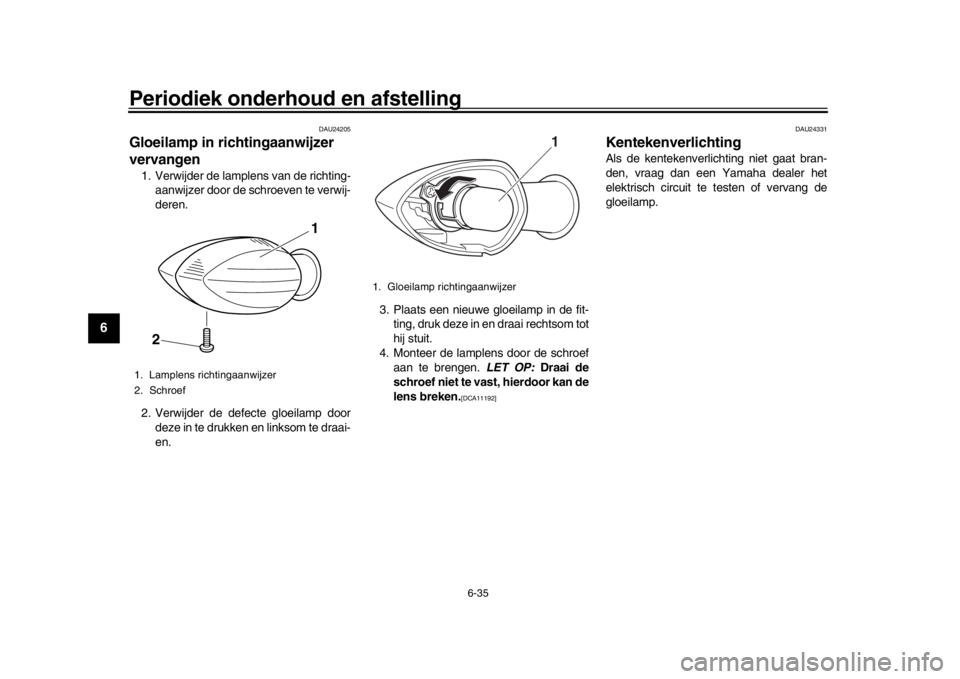

Gloeilamp in richtingaanwijzer
vervangen1. Verwijder de lamplens van de richting- aanwijzer door de sc hroeven te verwij-
deren.
2. Verwijder de defecte gloeilamp door deze in te drukken en linksom te draai-
en. 3. Plaats een nieuwe gloeilamp in de fit-
ting, druk deze in en draai rechtsom tot
hij stuit.
4. Monteer de lamplens door de schroef aan te brengen. LET OP: Draai de
schroef niet te vast, hierdoor kan de
lens breken.
[DCA11192] DAU24331
KentekenverlichtingAls de kentekenverlichting niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen of vervang de
gloeilamp.
1. Lamplens richtingaanwijzer
2. Schroef
1
2
1. Gloeilamp richtingaanwijzer
1
BAE-9-D0.book 35 ページ ２０１８年９月５日　水曜日　午後４時５４分

Periodiek onderhoud en afstelling
6-36
1
2
3
4
567
8
9
10
11
12
DAU67131
Ondersteunen van de motorfietsDit model is niet voorzien van een midden-
bok, gebruik daarom onderhoudsstan-
daards bij het verwijderen van het voor- of
achterwiel of bij het uitvoeren van ander on-
derhoud waarbij de motorfiets rechtop moet
staan.
Controleer of de motorfiets stabiel en vlak
staat alvorens onderhoud te verrichten.
DAU25872
Problemen oplossenYamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, m aar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende stor ingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tijdens het controleren van het
brandstofsysteem en let erop dat er geen open vuur of vonken in de omge-
ving zijn, inclusief waakvlammen van
geisers of ovens. Benzine en benzine-
dampen kunnen vlam vatten of explode-
ren, met ernstig letsel of schade aan
eigendommen tot gevolg.

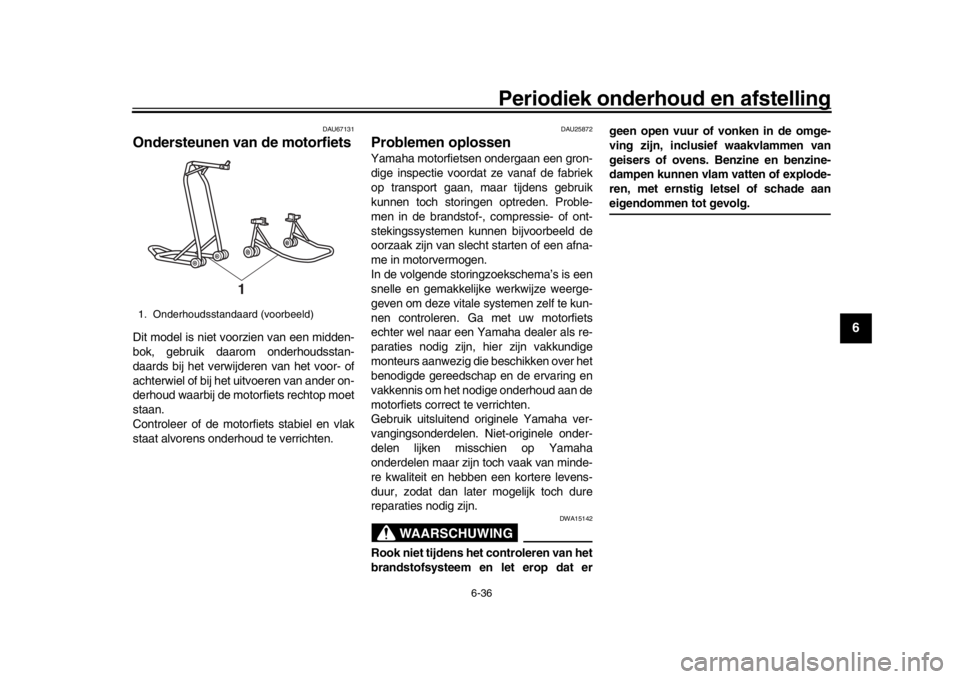

1. Onderhoudsstandaard (voorbeeld)
1
BAE-9-D0.book 36 ページ ２０１８年９月５日　水曜日　午後４時５４分

Periodiek onderhoud en afstelling
6-37
1
2
3
4
56
7
8
9
10
11
12
DAU42365

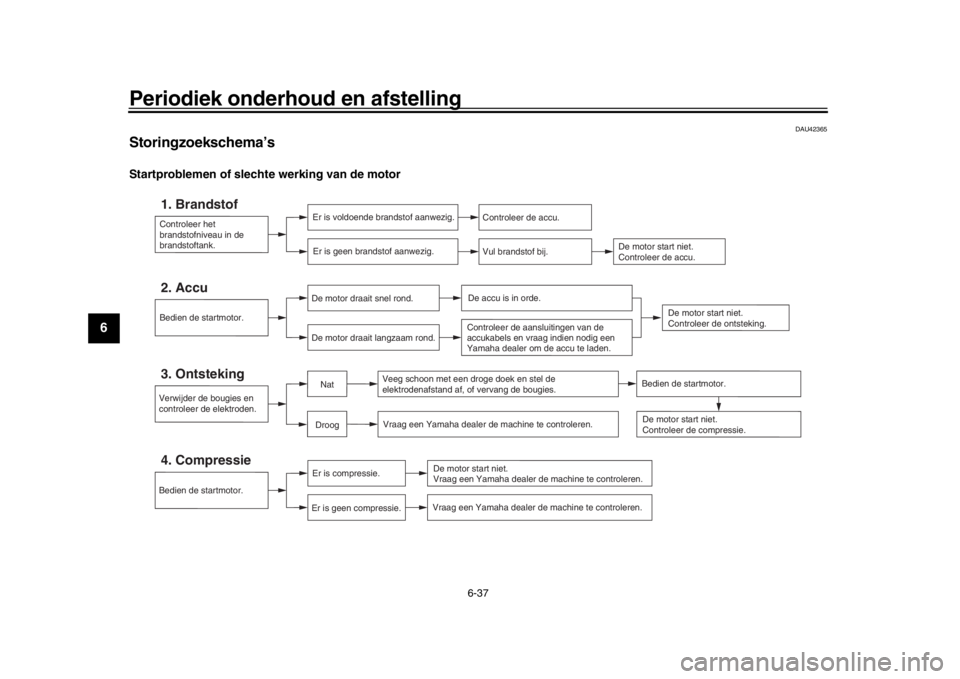

Storingzoekschema’sStartproblemen of slecht e werking van de motor
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor start niet.
Controleer de accu.
Bedien de startmotor.4. Compressie
Er is compressie.
Er is geen compressie.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Veeg schoon met een droge doek en stel de
elektrodenafstand af, of vervang de bougies. Vraag een Yamaha dealer de machine te controleren.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de compressie.
De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de ontsteking.
Bedien de startmotor.2. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en vraag indien nodig een
Yamaha dealer om de accu te laden.
DroogNat
Bedien de startmotor.
BAE-9-D0.book 37 ページ ２０１８年９月５日　水曜日　午後４時５４分

Periodiek onderhoud en afstelling
6-38
1
2
3
4
567
8
9
10
11
12

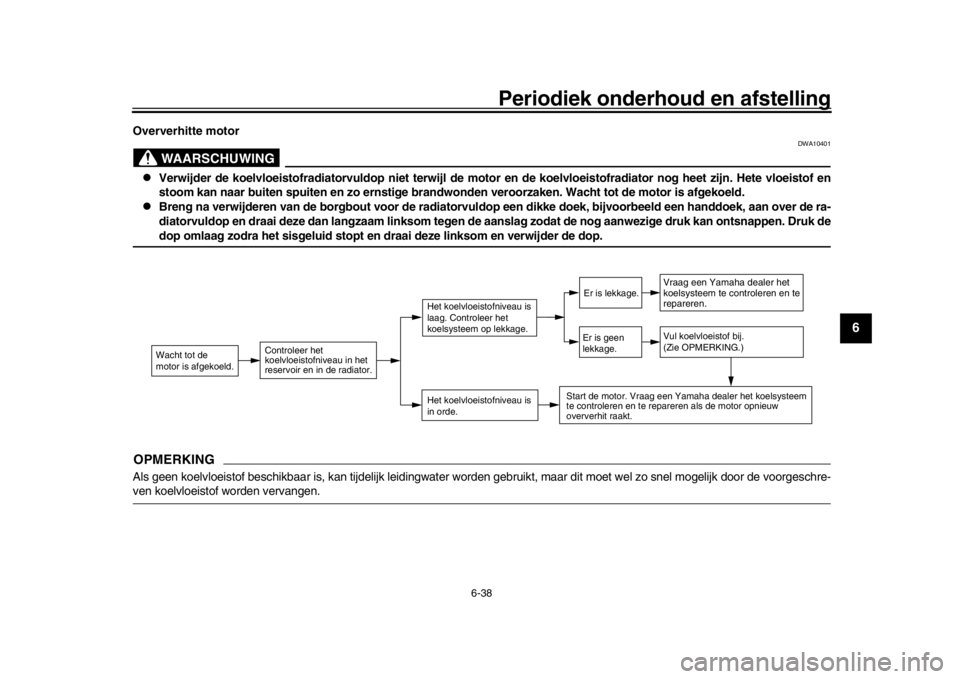

Oververhitte motor
WAARSCHUWING
DWA10401

Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.

Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek, aan over de ra-
diatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aan wezige druk kan ontsnappen. Druk dedop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
OPMERKINGAls geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde.
Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
BAE-9-D0.book 38 ページ ２０１８年９月５日　水曜日　午後４時５４分

7-1
1
2
3
4
5
67
8
9
10
11
12
Verzorging en stalling van de motorfiets
DAU37834
Matkleur, let opLET OP
DCA15193
Sommige modellen zijn uitgerust met
matkleurige onderdelen. Raadpleeg een
Yamaha dealer voor advies over wat
voor producten gebruikt moeten worden
om het voertuig te reinigen. Het gebruik
van een borsteltje, chemische produc-
ten of reinigingsmiddelen tijdens het rei-
nigen van deze onderdelen kan het
oppervlak bekrassen of beschadigen.
Ook was moet niet worden aangebrachtop een van de matkleurige onderdelen.
DAU83443
OnderhoudRegelmatige grondige reiniging van de ma-
chine zorgt niet alleen voor een fraaier uiter-
lijk, maar verbetert ook de prestaties van de
machine en de levensduur van veel onder-
delen. Door de machine te wassen, reinigen
en op te poetsen kunt u ook regelmatig de
conditie ervan inspecteren. Was de machi-
ne telkens na een rit in de regen of dicht bij
de zee, aangezien zout bijtend is voor me-
talen.OPMERKING
In gebieden met vorst en sneeuwval
kan zout worden gestrooid op wegen
als middel tegen gladheid. Dit zout kan
tot in de lente op de weg blijven liggen,
dus was de onderkant en chassison-
derdelen telkens na een rit in deze ge-
bieden.

Originele Yamaha verzorgings- en on-
derhoudsproducten worden onder de
merknaam YAMALUBE verkocht in
vele markten wereldwijd.

Raadpleeg uw Yamaha dealer voorextra reinigingstips.
LET OP
DCA26280
Onjuiste reiniging kan resulteren in cos-
metische en mechanische schade. Ge- bruik geen:

hogedrukreinigers of stoomreini-
gers. Water onder hoge druk kan
wiellagers, remmen, versnellings-
bakafdichtingen en elektrische on-
derdelen binnendringen en schade
veroorzaken. Vermijd reinigingsap-
paratuur die gebruikmaakt van
hoge druk, zoals autowasserettes.

agressieve chemische stoffen in-
clusief sterke, bijtende wielreini-
gingsmiddelen, vooral bij
spaakwielen of magnesium wielen.

agressieve chemische stoffen,
schurende reinigingsmiddelen of
was op onderdelen met een matte
afwerking. Borstels kunnen kras-
sen en beschadigingen veroorza-
ken op de matte afwerking, gebruik
alleen een zachte spons of hand-
doek.

doeken, sponzen of borstels met
resten van schurende reinigings-
middelen of agressieve chemische
stoffen zoals oplosmiddelen, benzi-
ne, roestverwijderaars, remvloei-stof, antivries etc.
Voor het wassen 1. Plaats de machine buiten direct zon- licht en laat deze afkoelen. Dit helpt
BAE-9-D0.book 1 ページ ２０１８年９月５日　水曜日　午後４時５４分

Verzorging en stalling van de motorfiets
7-2
1
2
3
4
5
678
9
10
11
12
watervlekken te voorkomen.
2. Zorg dat alle doppen, kappen, elektri-
sche koppelingen en stekkers stevig
zijn gemonteerd.
3. Dek de uitlaatdemper af met een plas-
tic zak en een stevig elastiek.
4. Zet hardnekkige vlekken van bijvoor- beeld insecten of vogelpoep enkele
minuten in de week met een natte
doek.
5. Verwijder vuil en olievlekken met een
hoogwaardig ontvettingsmiddel en een
kunststof borstel of spons. LET OP:
Gebruik geen ontvettingsmiddel op
gedeelten die gesmeerd moeten
worden, zoals afdichtingen, pakkin-
gen en wielassen. Volg de instruc-
ties bij het product.
[DCA26290]
Wassen 1. Spoel eventueel ontvettingsmiddel af
en spuit de machine na met een tuin-
slang. Gebruik niet meer waterdruk
dan nodig is. Spuit water niet recht-
streeks in de uitlaatdemper, het instru-
mentenpaneel, de luchtinlaat of
andere binnengedeelten zoals op-
bergcompartimenten onder het zadel.
2. Was de machine met een hoogwaar-
dig autowasmiddel gemengd met
koud water en een zachte, schone doek of spons. Gebruik een oude tan-
denborstel of kunststof borstel om op
moeilijk bereikbare plaatsen te komen.
LET OP:
Gebruik koud water als het
voertuig is blootgesteld aan zout.
Warm water vergroot de bijtende ei-
genschappen van zout.
[DCA26301]
3. Bij machines met een kuipruit: Reinig
de kuipruit met een zachte doek of
spons die is bevochtigd met water en
een pH-neutraal reinigingsmiddel. Ge-
bruik indien nodig een hoogwaardig
kuipruitreinigingsmiddel of polish voor
motorfietsen. LET OP: Gebruik nooit
agressieve chemicaliën om de kuip-
ruit te reinigen. Daarnaast kunnen
bepaalde reinigingsmiddelen voor
kunststof krassen achterlaten op de
kuipruit, dus test een reinigings-
middel altijd eerst voordat u het toe-
past.
[DCA26310]
4. Spoel vervolgens grondig na met wa- ter. Zorg dat u alle restanten van het
reinigingsmiddel verwijdert omdat
deze schadelijk kunnen zijn voor
kunststof onderdelen.
Na het wassen 1. Droog de machine met een zeem of
vochtabsorberende doek, bij voorkeur
een microvezeldoekje. 2. Voor modellen met een aandrijfketting:
Aandrijfketting drogen en vervolgens
smeren om roestvo rming te voorko-
men.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te laten glanzen. Vaak kunt u
thermische verkleuringen op roestvrij-
stalen uitlaatsystemen verwijderen
door deze op te poetsen.
4. Breng een corrosiewerende spray aan
op alle metalen onderdelen, inclusief
verchroomde en vernikkelde opper-
vlakken. WAARSCHUWING! Breng
geen siliconen- of oliespray aan op
zadels, handgrepen, rubber voet-
steunen of bandprofielen. Anders
worden deze onderdelen glad,
waardoor u de controle over de ma-
chine kunt verliezen. Reinig de op-
pervlakken van deze onderdelen
grondig voordat u met de machine
gaat rijden.
[DWA20650]
5. Behandel rubber, vinyl en ongelakte kunststof onderdelen met een daar-
voor geschikt verzorgingsmiddel.
6. Werk kleine lakbeschadigingen door steenslag en dergelijke bij.
7. Behandel alle gelakte oppervlakken met een niet-schurende was of ge-
bruik een detailspray voor motorfiet-
BAE-9-D0.book 2 ページ ２０１８年９月５日　水曜日　午後４時５４分

Verzorging en stalling van de motorfiets
7-3
1
2
3
4
5
67
8
9
10
11
12
sen.
8. Start na de reinigingsbeurt de motor
en laat deze enkele minuten stationair
draaien om eventueel resterend vocht
op te laten drogen.
9. Bij condensatievorming in de kop- lamplens start u de motor en zet u de
koplamp aan om het vocht te verwijde-
ren.
10. Laat de machine volledig drogen voor- dat u deze stalt of afdekt.
LET OP
DCA26320

Breng geen was aan op rubber of
ongelakte kunststof onderdelen.

Gebruik geen schurende poetsmid-
delen omdat deze de lak aantasten.

Gebruik sprays en was altijd spaar-
zaam. Veeg restanten na gebruikweg.WAARSCHUWING
DWA20660
Verontreiniging van de remmen of ban-
den kan leiden tot verlies van de contro-
le over de machine.
Zorg dat er geen smeermiddel of
was op de remmen en banden is
achtergebleven.

Was de banden indien nodig met
warm water en een mild reinigings- middel.

Reinig de remschijven en -blokken
zo nodig met een remmenreiniger
of aceton.

Test de remwerking en het wegge-
drag van de machine in bochten
voordat u met hoge snelheden gaatrijden.
DAU83472
StallenStal de machine altijd op een koele, droge
plaats. Bescherm de machine zo nodig te-
gen stof met een ademend dekkleed. Zorg
dat de motor en het uitlaatsysteem zijn af-
gekoeld voordat u de machine afdekt. Als
de machine vaak wekenlang niet wordt ge-
bruikt, wordt aanbevolen om na elke tank-
beurt een hoogwaardige
brandstofstabilisator te gebruiken.LET OP
DCA21170

Als het voertuig wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of ee
n dekzeil, zullen
water en vocht kunnen binnendrin-
gen en roestvorming veroorzaken.

Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-liën.
Langdurige stalling
Voordat u de machine langdurig stalt (60
dagen of langer): 1. Zorg dat u alle nodige reparaties en
achterstallig onderhoud uitvoert.
BAE-9-D0.book 3 ページ ２０１８年９月５日　水曜日　午後４時５４分
