Sobreaquecimento do motor
AVISO
PWA10401

Não retire a tampa do radiador enquanto o motor e o radiador estiverem quentes. O fluido muito quente e o vapor podem
ser expelidos sob pressão, podendo provocar graves ferimentos. Não se esqueça de aguardar até que o motor tenha arre-
fecido.

Depois de retirar o parafuso retentor da tampa do radiador , coloque um pedaço de pano espesso, tal como uma toalha,
sobre a tampa do radiador, e depois rode lentamente a ta mpa no sentido contrário ao dos ponteiros do relógio até esta
parar para permitir o escape de qualquer pressão residual. Qu ando o ruído sibilante parar, prima a tampa enquanto a rodano sentido contrário ao dos ponteiros do relógio e, de seguida, retir\
e a tampa.
NOTACaso não tenha líquido refrigerante, pode utilizar temporariamente água da torneira, des de que seja substituída pelo líquido refrigeranterecomendado logo que possível.Aguarde que o
motor arrefeça.
Verifique o nível de refrigerante
no reservatório e no radiador.
O nível de refrigerante está OK.O nível de refrigerante está
baixo. Verifique se o
sistema de refrigeração
tem fugas.
Solicite a um concessionário
Yamaha que verifique e repare
o sistema de refrigeração.
Adicione líquido refrigerante.
(Consulte NOTA.)
Coloque o motor em funcionamento. Se o motor voltar a
sobreaquecer, solicite a um concessionário Yamaha que
verifique e repare o sistema de refrigeração.Há fuga.
Não há fuga.
BAE-9-P0.book 40 ページ ２０１８年９月３日　月曜日　午前１１時９分

7-1
1
2
3
4
5
67
8
9
10
11
12
Cuidados e arrumação do motociclo
PAU37834
Cor mate cuidadoPRECAUÇÃO
PCA15193
Alguns modelos estão equipados com
peças com acabamento em cor mate.
Consulte um concessionário Yamaha
para obter consel hos sobre quais os
produtos a utilizar antes de limpar o veí-
culo. Se utilizar uma escova, produtos
químicos agressivos ou compostos de
limpeza para limpar estas peças vai ris-
car ou danificar a superfície das mes-
mas. Também não deve aplicar cera em
nenhuma peça com acabamento em cormate.
PAU83443
CuidadosUma limpeza minuciosa e frequente do ve-
ículo não só melhora a sua aparência como
também melhora o seu desempenho em
geral e prolonga a vida útil de muitos dos
seus componentes. Ao lavar, limpar e polir
também tem a oportunidade de inspecionar
a condição do veículo mais frequentemen-
te. Não se esqueça de lavar o veículo de-
pois de conduzir à chuva ou perto do mar,
pois o sal é corrosivo para os metais.NOTA
Nas estradas onde cai muita neve
pode utilizar-se sal como método de
descongelação. Esse sal pode perma-
necer nas estradas mesmo até quase
ao fim da primavera, portanto, não se
esqueça de lavar a parte inferior da
carroçaria e o chassis depois de con-
duzir nessas áreas.

Os produtos de tratamento e de manu-
tenção genuínos da Yamaha são ven-
didos sob a marca YAMALUBE em
muitos mercados no mundo inteiro.

Peça mais dicas de limpeza no seuconcessionário Yamaha.
PRECAUÇÃO
PCA26280
Uma limpeza incorreta pode provocar danos cosméticos e mecânicos. Não uti-
lize:

lavadoras de alta pressão ou má-
quinas de limpeza a jato de vapor. O
excesso de pressão da água pode
provocar infiltrações e deteriorar os
rolamentos de roda, os travões, os
vedantes da transmissão e os dis-
positivos elétricos. Evite aplicar de-
tergente a alta pressão como, por
exemplo, em máquinas de lavagem
automática para carros.

químicos agressivos, incluindo
agentes de limpeza de rodas dema-
siado ácidos, especialmente em ro-
das de raio ou de magnésio.

químicos agressivos, compostos
de limpeza abrasivos ou cera em
peças com acabamento mate. As
escovas podem riscar e danificar o
acabamento mate, utilize apenas
uma esponja suave ou uma toalha.

toalhas, esponjas ou escovas con-
taminadas com produtos de limpe-
za abrasivos ou químicos
agressivos, como solventes, gaso-
lina, removedores de ferrugem, lí-
quido dos travões ouanticongelante, etc.
BAE-9-P0.book 1 ページ ２０１８年９月３日　月曜日　午前１１時９分

Cuidados e arrumação do motociclo7-2
1
2
3
4
5
678
9
10
11
12
Antes de lavar 1. Estacione o veículo num local onde
não fique exposto à luz solar direta e
deixe-o arrefecer. Assim evita man-
chas de água.
2. Certifique-se de que todas as tampas, coberturas, acopladores elétricos e
conectores estão bem instalados.
3. Cubra a extremidade do silencioso com um saco de plástico e um elástico
forte.
4. Humedeça as manchas difíceis, como insetos e sujidade de pássaros, com
uma toalha molhada durante alguns
minutos.
5. Retire a sujidade da estrada e as man- chas de óleo com um agente desen-
gordurante de qualidade e uma
escova com cerdas de plástico ou
uma esponja. PRECAUÇÃO: Não uti-
lize agentes desengordurantes em
áreas que requeiram lubrificação
como vedantes, anilhas e eixos das
rodas. Siga as instruções do produ-
to.
[PCA26290]
Lavagem 1. Retire todo o desengordurante e lave o veículo com uma mangueira de jar-
dim. Aplique só a pressão necessária.
Evite passar com água diretamente sobre o silencioso, o painel de instru-
mentos, a entrada de ar ou outras áre-
as internas, como os compartimentos
de armazenagem debaixo do assento.
2. Lave o veículo com um detergente
para veículos de qualidade misturado
com água fria e uma toalha suave e
limpa ou uma esponja. Use uma esco-
va de dentes velha ou uma escova
com cerdas de plástico para os locais
de difícil acesso. PRECAUÇÃO: Utili-
ze água fria se o veículo tiver sido
exposto a sal. A água quente au-
menta as propriedades corrosivas
do sal.
[PCA26301]
3. Para veículos equipados com pa- ra-vento: Limpe o para-vento com uma
toalha suave ou uma esponja humede-
cida com água e um detergente com
pH neutro. Se necessário, utilize um
produto de limpeza de alta qualidade
para o para-vento ou um produto de
polir para motociclos. PRECAUÇÃO:
Nunca utilize químicos fortes para
limpar o para-vento. Além disso, al-
guns compostos de limpeza para
plásticos podem riscar o para-vento,
pelo que deverá testar todos os pro-
dutos de limpeza antes da aplicação
geral.
[PCA26310]
4. Remova minuciosamente com água lavada. Certifique-se de que todos os
resíduos de detergente são removi-
dos, pois estes podem ser prejudiciais
para o plástico.
Após a lavagem 1. Seque o veículo com um pano suave ou uma toalha absorvente, de prefe-
rência uma toalha de microfibra.
2. Para os modelos equipados com cor- rente de transmissão: Seque e lubrifi-
que a corrente de transmissão para
prevenir a formação de ferrugem.
3. Utilize um produto de polir crómio para
dar brilho a peças de crómio, alumínio
e aço inoxidável. A descoloração dos
sistemas de escape em aço inoxidável
induzida termicamente pode muitas
vezes ser removida através de poli-
mento.
4. Aplique um spray de proteção contra a corrosão nas peças metálicas, incluin-
do nas superfícies cromadas ou ni-
queladas. AVISO! Não aplique
silicone ou óleo em spray a bancos,
punhos, apoios dos pés ou rastos
dos pneus. Caso contrário, estas
partes ficarão escorregadias, o que
poderá causar perda de controlo.
Limpe cuidadosamente as superfí-
cies destas partes antes de utilizar
o veículo.
[PWA20650]
BAE-9-P0.book 2 ページ ２０１８年９月３日　月曜日　午前１１時９分

Cuidados e arrumação do motociclo
7-3
1
2
3
4
5
67
8
9
10
11
12
5. Trate as peças de borracha, vinil e plástico não pintado com um produto
de tratamento adequado.
6. Retoque pequenos danos na pintura provocados por pedras, etc.
7. Aplique uma cera não abrasiva em to- das as superfícies pintadas ou utilize
um spray de acabamento para motoci-
clos.
8. Quando terminar a limpeza, ligue o motor e deixe-o ao ralenti durante vá-
rios minutos para ajudar a eliminar
toda a humidade residual.
9. Se a lente do farol dianteiro tiver ficado
embaciada, ligue o motor e acenda o
farol dianteiro para ajudar a eliminar a
humidade.
10. Deixe o veículo secar completamente antes de o guardar ou tapar.PRECAUÇÃO
PCA26320

Não aplique cera em partes de bor-
racha ou de plástico não pintado.

Não utilize compostos de polimento
abrasivos, pois estes desgastam a
pintura.

Aplique sprays e cera com modera-ção. No fim, remova o excesso.
AVISO
PWA20660
A presença de contaminantes nos tra-
vões ou nos pneus pode provocar a per-
da de controlo.
Certifique-se de que não existe lu-
brificante ou cera nos travões ou
nos pneus.

Se necessário, lave os pneus com
água quente e um detergente sua-
ve.

Se necessário, limpe os discos do
travão e as pastilhas com um pro-
duto de limpeza para travões ou
acetona.

Antes de conduzir a velocidades
superiores, teste o veículo quanto
ao desempenho dos travões e aocomportamento nas curvas.
PAU83472
ArmazenagemGuarde sempre o veículo num local fresco
e seco. Se necessário, utilize uma cobertu-
ra porosa para o proteger do pó. Antes de
cobrir o veículo, verifique se o motor e o sis-
tema de escape estão frios. Se o veículo fi-
car frequentemente parado durante
semanas, utilize um estabilizador de com-
bustível de qualidade após cada abasteci-
mento.PRECAUÇÃO
PCA21170

Guardar o veículo num comparti-
mento com fraca ventilação ou ta-
pá-lo com um oleado, enquanto
esta se encontra ainda molhado,
permitirá a infiltra ção de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.

Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos for-tes.
Armazenamento a longo prazo
Antes de armazenar o veículo a longo pra-
zo (60 dias ou mais): 1. Efetue todas as reparações necessá-
rias e qualquer manutenção em falta.
BAE-9-P0.book 3 ページ ２０１８年９月３日　月曜日　午前１１時９分

Cuidados e arrumação do motociclo7-4
1
2
3
4
5
678
9
10
11
12
2. Siga todas as instruções na secção de Cuidado deste capítulo.
3. Encha o depósito de combustível, adi- cionando estabilizador de combustível
seguindo as instruções do produto.
Deixe o motor a funcionar durante 5
minutos para distribuir o combustível
tratado por todo o sistema de combus-
tível.
4. Para veículos equipados com torneira de combustível: Rode a alavanca da
torneira de combustível para a posi-
ção de desligada.
5. Para veículos com carburador: Para
evitar a acumulação de resíduos de
combustível, drene o combustível no
depósito de nível constante para um
recipiente limpo. Aperte novamente a
cavilha de drenagem e coloque o com-
bustível novamente no depósito de
combustível.
6. Utilize um óleo anticorrosão para o motor conforme as instruções do pro-
duto para proteger os componentes
internos do motor da corrosão. Se o
óleo anticorrosão para o motor não es-
tiver disponível, efetue os passos se-
guintes para cada cilindro:
a. Retire a tampa da vela de ignição e a vela.
b. Verta uma colher de chá de óleo do motor na cavidade da vela de
ignição.
c. Coloque a tampa da vela de igni- ção na respetiva vela e coloque a
vela na cabeça de cilindros de
modo a que os elétrodos fiquem li-
gados à terra. (I sto limitará a pro-
dução de faíscas durante o passo
seguinte.)
d. Coloque várias vezes o motor em funcionamento, utilizando o motor
de arranque. (Esta ação revestirá
a parede do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provocados por faís-
cas, certifique-se de que liga os
elétrodos da vela de ignição à
terra enquanto liga o mo-
tor.
[PWA10952]
e. Retire a tampa da vela de ignição
e, de seguida, instale a vela de ig-
nição e a respetiva tampa.
7. Lubrifique todos os cabos de controlo,
pivôs, alavancas e pedais, assim
como o descanso lateral e o descanso
central (se equipado).
8. Verifique e corrija a pressão de ar dos pneus, e finalmente levante o veículo
de modo a que todas as rodas fiquem
fora do chão. Em alternativa, rode um
pouco as rodas uma vez por mês para evitar que os pneus se degradem num
determinado ponto.
9. Tape a saída do silencioso com um saco de plástico para evitar a entrada
de humidade.
10. Remova a bateria e carregue-a com- pletamente ou fixe um carregador de
manutenção, para manter o nível
ideal de carregamento da bateria.
PRECAUÇÃO: Certifique-se de
que a bateria e o carregador são
compatíveis. Não carregue uma
bateria VRLA com um carregador
convencional.
[PCA26330]
NOTA
Se a bateria for removida, carregue-a
uma vez por mês e armazene-a num
local com temperatura amena, entre
0-30 C (32-90  F).

Consulte a página 6-30 para mais in-
formações sobre o carregamento e oarmazenamento da bateria.
BAE-9-P0.book 4 ページ ２０１８年９月３日　月曜日　午前１１時９分

8-1
1
2
3
4
5
6
78
9
10
11
12
Especificações
PAU84802
Dimensões:Comprimento total: 2075 mm (81.7 in)
Largura total: 815 mm (32.1 in)
Altura total: 1140 mm (44.9 in)
Altura do assento:
830 mm (32.7 in)
Distância entre os eixos: 1440 mm (56.7 in)
Distância mínima do chão: 135 mm (5.31 in)
Raio de viragem mínimo:
3.0 m (9.84 ft)Peso:Massa em vazio:195 kg (430 lb)Motor:Ciclo de combustão:4 tempos
Sistema de refrigeração: Refrigerado por circulação de líquido
Comando de válvulas:
DOHC
Disposição do cilindro: Em linha
Número de cilindros: 3 cilindro
Cilindrada:
847 cm
3
Diâmetro  curso:
78.0  59.1 mm (3.07  2.33 in) Sistema de arranque:
Arrancador eléctrico
Óleo de motor:Marca recomendada:
Graus de viscosidade SAE:10W-40
Grau recomendado do óleo de motor: Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor: Mudança de óleo: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Com remoção do filtro de óleo: 2.70 L (2.85 US qt, 2.38 Imp.qt)Quantidade de líquido refrigerante:Reservatório de refrigerante (até à marca de
nível máximo):0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluindo todas as vias): 1.93 L (2.04 US qt, 1.70 Imp.qt)Combustível:Combustível recomendado:
Gasolina sem chumbo premium (mistura
de gasolina com álcool [E10] aceitável)
Capacidade do depósito de combustível:
14 L (3.7 US gal, 3.1 Imp.gal)
Volume da reserva de combustível: 2.6 L (0.69 US gal, 0.57 Imp.gal)
Injecção de combustível:Corpo do acelerador:
Marca da identificação: B901 00Sistema de transmissão:Relação das velocidades:
1.ª:2.667 (40/15)
2.ª: 2.000 (38/19)
3.ª: 1.619 (34/21)
4.ª:
1.381 (29/21)
5.ª: 1.190 (25/21)
6.ª: 1.037 (28/27)Pneu dianteiro:Tipo:Sem câmara de ar
Dimensão: 120/70 ZR17M/C(58W)
Fabricante/modelo:
BRIDGESTONE/S20F MPneu traseiro:Tipo:Sem câmara de ar
Dimensão:
180/55 ZR17M/C (73W)
Fabricante/modelo: BRIDGESTONE/S20R M
BAE-9-P0.book 1 ページ ２０１８年９月３日　月曜日　午前１１時９分

Especificações
8-2
1
2
3
4
5
6
789
10
11
12
Carga:Carga máxima: 170 kg (375 lb)
* (Peso total com condutor, passageiro, car-
ga e acessórios)Travão dianteiro:Tipo:Travão hidráulico com dois discosTravão traseiro:Tipo:
Travão hidráulico com um discoSuspensão dianteira:Tipo:Forquilha telescópicaSuspensão traseira:Tipo:Braço oscilante (suspensão de elo)Sistema eléctrico:Tensão do sistema:
12 VBateria:Modelo:YTZ10S
Voltagem, capacidade:
12 V, 8.6 Ah (10 HR)Farol dianteiro:Tipo de lâmpada:Lâmpada de halogénioPotência da lâmpada:Farol dianteiro:H4, 60.0 W/55.0 W
Luz do travão/farolim traseiro: LED Sinal de mudança de direcção dianteiro:
10.0 W
Sinal de mudança de direcção traseiro:
10.0 W
Mínimos: 5.0 W
Luz da chapa de matrícula: 5.0 W
BAE-9-P0.book 2 ページ ２０１８年９月３日　月曜日　午前１１時９分

9-1
1
2
3
4
5
6
7
89
10
11
12
Informações para o consumidor
PAU53562
Números de identificaçãoRegiste o número de identificação do veícu-
lo, o número de série do motor e a informa-
ção da etiqueta do modelo nos espaços
fornecidos a seguir . Estes números de
identificação são necessários quando re-
gistar o veículo nas autoridades da sua
área e sempre que encomende peças so-
bresselentes a um concessionário
Yamaha.
NÚMERO DE IDENTIFICAÇÃO DO VEÍ-
CULO:
NÚMERO DE SÉRIE DO MOTOR:
INFORMAÇÃO DA ETIQUETA DO MODE-
LO:
PAU26401

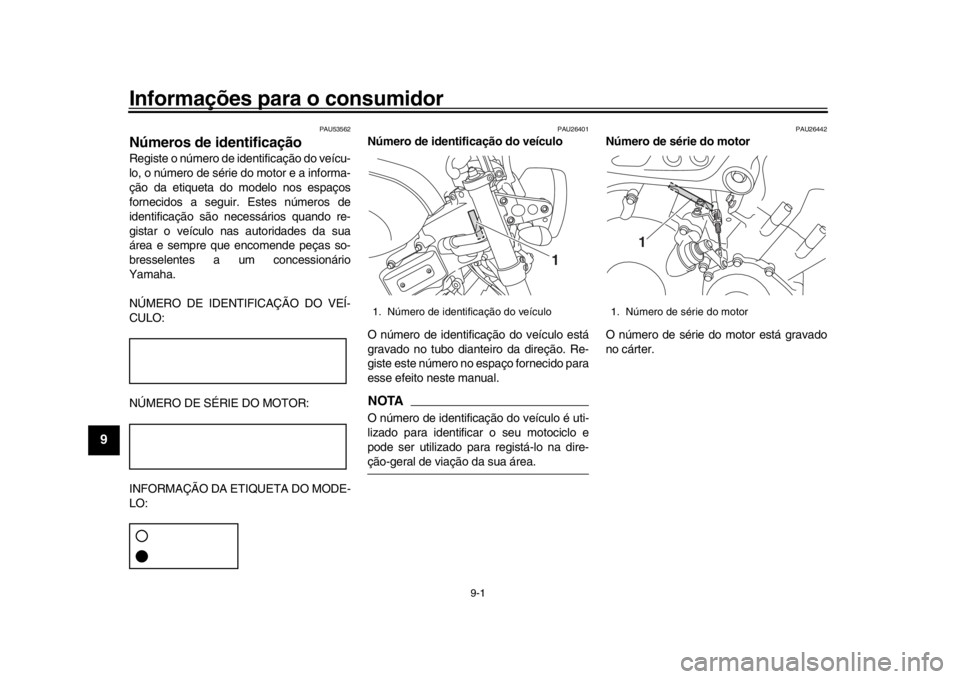

Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na dire-ção-geral de viação da sua área.
PAU26442
Número de série do motor
O número de série do motor está gravado
no cárter.
1. Número de identificação do veículo
1
1. Número de série do motor
1
BAE-9-P0.book 1 ページ ２０１８年９月３日　月曜日　午前１１時９分

Informações para o consumidor
9-2
1
2
3
4
5
6
7
8910
11
12
PAU26481

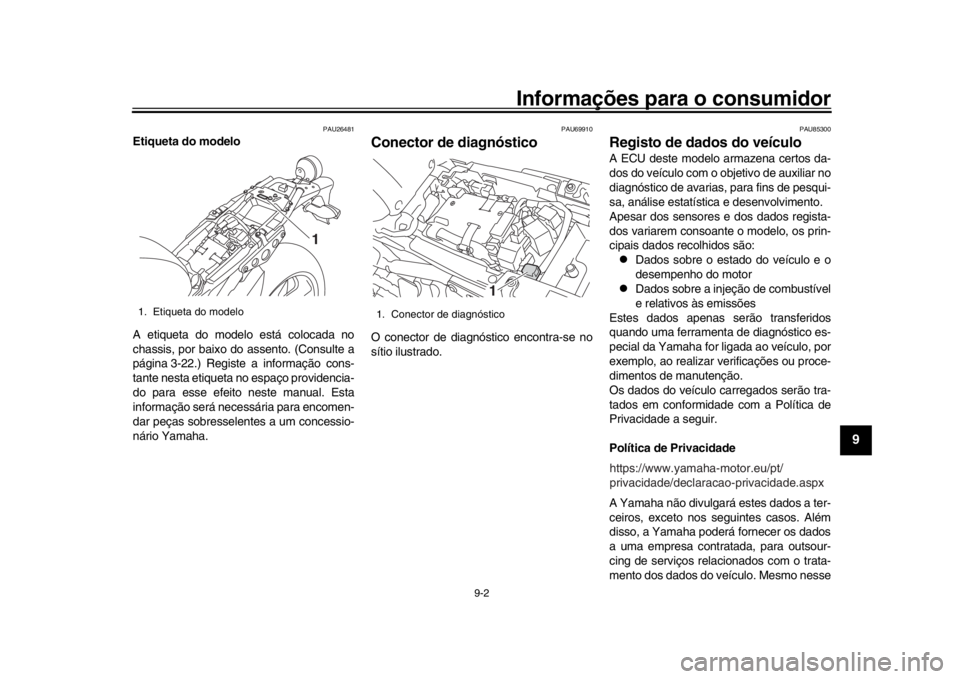

Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento. (Consulte a
página 3-22.) Registe a informação cons-
tante nesta etiqueta no espaço providencia-
do para esse efeito neste manual. Esta
informação será necessária para encomen-
dar peças sobresselentes a um concessio-
nário Yamaha.
PAU69910
Conector de diagnósticoO conector de diagnóstico encontra-se no
sítio ilustrado.
PAU85300
Registo de dados do veículoA ECU deste modelo armazena certos da-
dos do veículo com o objetivo de auxiliar no
diagnóstico de avarias, para fins de pesqui-
sa, análise estatíst ica e desenvolvimento.
Apesar dos sensores e dos dados regista-
dos variarem consoante o modelo, os prin-
cipais dados recolhidos são:
Dados sobre o estado do veículo e o
desempenho do motor

Dados sobre a injeção de combustível
e relativos às emissões
Estes dados apenas serão transferidos
quando uma ferramenta de diagnóstico es-
pecial da Yamaha for ligada ao veículo, por
exemplo, ao realizar verificações ou proce-
dimentos de manutenção.
Os dados do veículo carregados serão tra-
tados em conformidade com a Política de
Privacidade a seguir.
Política de Privacidade
A Yamaha não divulgará estes dados a ter-
ceiros, exceto nos seguintes casos. Além
disso, a Yamaha poderá fornecer os dados
a uma empresa contratada, para outsour-
cing de serviços relacionados com o trata-
mento dos dados do veículo. Mesmo nesse
1. Etiqueta do modelo
1
1. Conector de diagnóstico
1
https://www.yamaha-motor.eu/pt/
privacidade/declaracao-privacidade.aspx
BAE-9-P0.book 2 ページ ２０１８年９月３日　月曜日　午前１１時９分

Informações para o consumidor
9-3
1
2
3
4
5
6
7
89
10
11
12
caso, a Yamaha exigirá à empresa contra-
tada que trate corretamente os dados do
veículo fornecidos e garantirá que os dados
sejam tratados corretamente.
Com o consentimento do proprietário
do veículo

Se obrigada por força de lei

Para uso da Yamaha em situações de
litígio

Quando estes dados não estiverem
associados a um veículo ou proprietá-
rio específicos
BAE-9-P0.book 3 ページ ２０１８年９月３日　月曜日　午前１１時９分
