YAMAHA XSR 900 2019 Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-30
1
2
3
4
567
8
9
10
11
12
PAU50292
BateriaA bateria encontra-se por baixo do assento.
(Consulte a página 3-22.)
Este modelo está equipado com uma bate-
ria VRLA (chumbo-ácido com regulação
por válvula). Não é necessário verificar o
eletrólito nem acrescentar água destilada.
No entanto, as ligações dos fios para bate-
ria devem ser verificadas e, se necessário,
apertadas.
AVISO
PWA10761

O eletrólito é venenoso e perigoso
pois contém ácido sulfúrico, o qual
provoca queimaduras graves. Evite
o contacto com a pele, os olhos ou o vestuário e proteja sempre os
olhos quando trabalhar perto de ba-
terias. Em caso de contacto, efetue
os seguintes PRIMEIROS SOCOR-
ROS.
EXTERNOS: Lave com água
abundante.
INTERNOS: Beba grandes quan-
tidades de água ou leite e chame
imediatamente um médico.
OLHOS: Lave com água durante
15 minutos e procure imediata-
mente cuidados médicos.

As baterias produzem hidrogénio
explosivo. Por conseguinte, mante-
nha a bateria afastada de faíscas,
chamas, cigarros, etc. e assegure
ventilação suficiente quando a esti-
ver a carregar num espaço fechado.

MANTENHA TODAS AS BATERIAS
FORA DO ALCANCE DAS CRIAN-ÇAS.
Carregamento da bateria
Solicite a um concessionário Yamaha que
carregue a bateria o mais rapidamente pos-
sível se lhe parecer descarregada. Não se
esqueça de que a bateria tende a descarre-
gar mais rapidamente se o veículo estiver
equipado com acessórios elétricos opcio-
nais.
PRECAUÇÃO
PCA16522
Para carregar uma ba teria VRLA (chum-
bo-ácido com regulação por válvula), é
necessário um carregador de baterias
especial (tensão constante). A utilização
de um carregador de baterias conven-cional danificará a bateria.
Acondicionamento da bateria 1. Caso não pretenda conduzir o veículo
durante mais de um mês, retire a ba-
teria, carregue-a to talmente e colo-
que-a num local fresco e seco.
PRECAUÇÃO: Para remover a ba-
teria, deve verifica r se o interruptor
principal está desligado e, em se-
guida, desligar o fio negativo antes
do positivo.
[PCA16304]
2. Caso a bateria fique guardada durante mais de dois meses, verifique-a pelo
menos uma vez por mês e, se neces-
sário, carregue-a totalmente.
3. Carregue totalmente a bateria antes de a instalar. PRECAUÇÃO: Para
instalar a bateria, deve verificar se o
interruptor principal está desligado
e, em seguida, ligar o fio positivo
antes do negativo.
[PCA16842]
4. Após a instalação, certifique-se de que os fios para bateria estão devidamen-

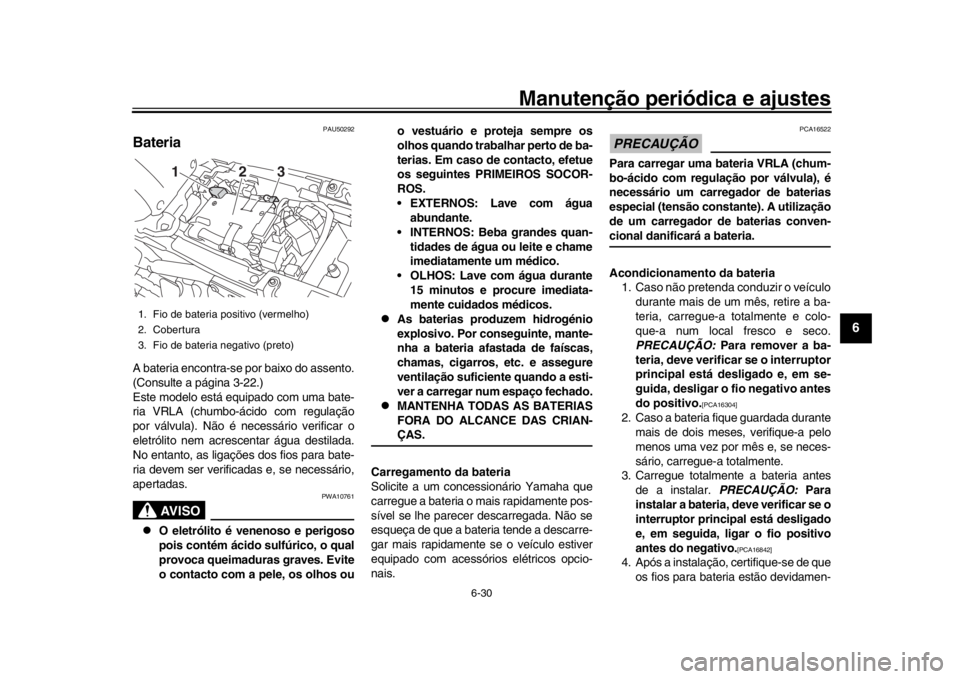

1. Fio de bateria positivo (vermelho)
2. Cobertura
3. Fio de bateria negativo (preto)
2
13
BAE-9-P0.book 30 ページ ２０１８年９月３日　月曜日　午前１１時９分

Manutenção periódica e ajustes
6-31
1
2
3
4
56
7
8
9
10
11
12
te ligados aos terminais de bateria.
PRECAUÇÃO
PCA16531
Mantenha sempre a bateria carregada.
Guardar uma bateria descarregada po-
derá provocar danos permanentes namesma.
PAU73340

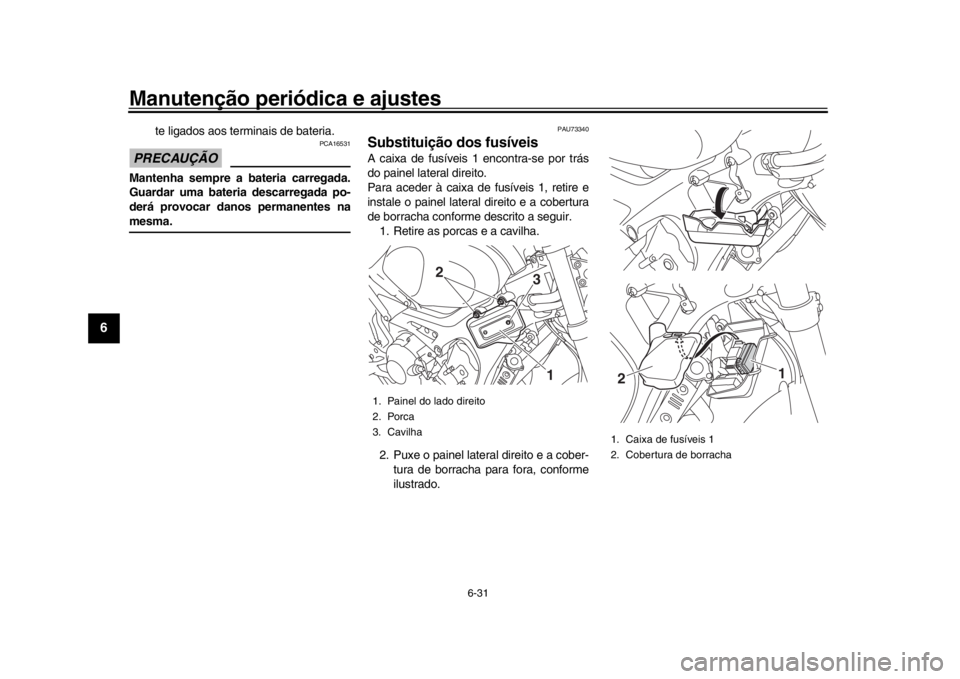

Substituição dos fusíveisA caixa de fusíveis 1 encontra-se por trás
do painel lateral direito.
Para aceder à caixa de fusíveis 1, retire e
instale o painel lateral direito e a cobertura
de borracha conforme descrito a seguir.
1. Retire as porcas e a cavilha.
2. Puxe o painel lateral direito e a cober- tura de borracha para fora, conforme
ilustrado.1. Painel do lado direito
2. Porca
3. Cavilha
1
3
2
1. Caixa de fusíveis 1
2. Cobertura de borracha
1
2
BAE-9-P0.book 31 ページ ２０１８年９月３日　月曜日　午前１１時９分

Manutenção periódica e ajustes
6-32
1
2
3
4
567
8
9
10
11
12
3. Coloque o painel e a cobertura de bor- racha na posição original.
4. Instale as porcas e a cavilha.

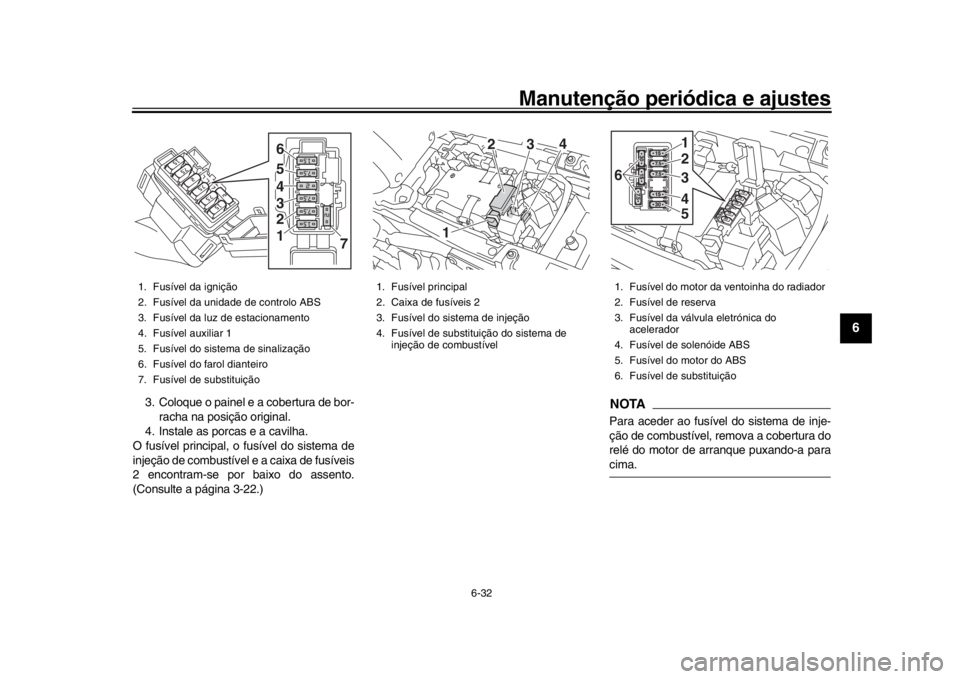

O fusível principal, o fusível do sistema de
injeção de combustível e a caixa de fusíveis
2 encontram-se por baixo do assento.
(Consulte a página 3-22.)
NOTAPara aceder ao fusível do sistema de inje-
ção de combustível, remova a cobertura do
relé do motor de arranque puxando-a paracima.
1. Fusível da ignição
2. Fusível da unidade de controlo ABS
3. Fusível da luz de estacionamento
4. Fusível auxiliar 1
5. Fusível do sistema de sinalização
6. Fusível do farol dianteiro
7. Fusível de substituição
7
1 2 3 4 5 6
1. Fusível principal
2. Caixa de fusíveis 2
3. Fusível do sistema de injeção
4. Fusível de substituição do sistema de injeção de combustível
2
1 3
4
1. Fusível do motor da ventoinha do radiador
2. Fusível de reserva
3. Fusível da válvula eletrónica do
acelerador
4. Fusível de solenóide ABS
5. Fusível do motor do ABS
6. Fusível de substituição
15
1515
1
2
34
5
6
BAE-9-P0.book 32 ページ ２０１８年９月３日　月曜日　午前１１時９分

Manutenção periódica e ajustes
6-33
1
2
3
4
56
7
8
9
10
11
12
Se um fusível estive r queimado, substitua-o
do modo seguinte. 1. Rode a chave para “OFF” e desligue o circuito elétrico em questão.
2. Retire o fusível queimado e instale um novo fusível com a amperagem espe-
cificada. AVISO! Não utilize um fusí-
vel com uma amperagem superior à
recomendada, para evitar causar
grandes danos no sistema elétrico
e possivelmente um incên-
dio.
[PWA15132]
3. Rode a chave para “ON” e ligue o cir-cuito elétrico em questão para verificar
se o dispositivo funciona.
4. Caso o fusível se volte imediatamente a queimar, solicite a um concessioná-
rio Yamaha que verifique o sistema
elétrico.

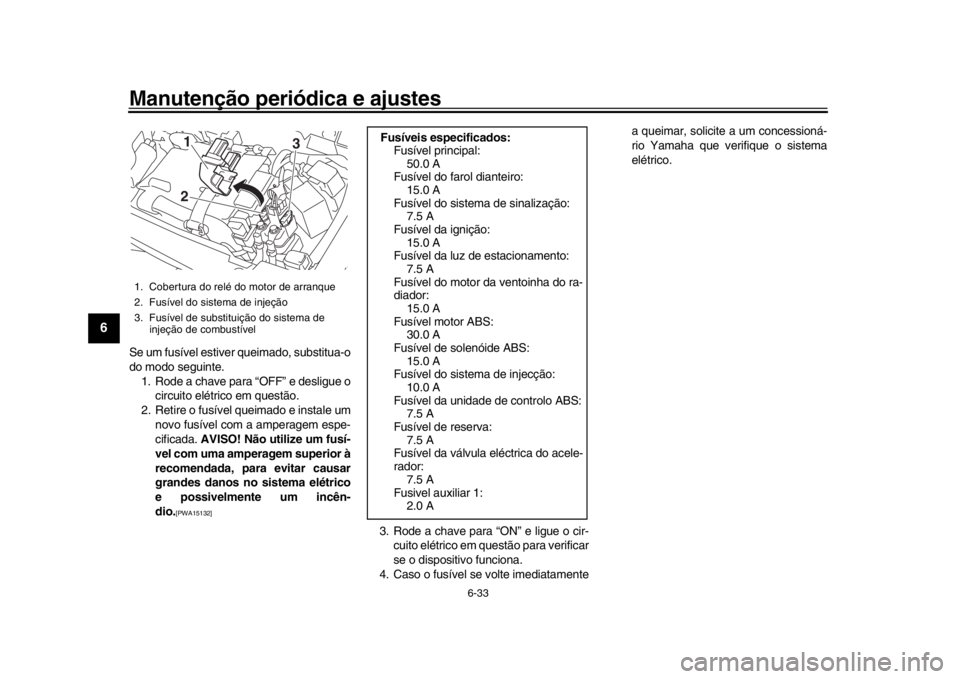

1. Cobertura do relé do motor de arranque
2. Fusível do sistema de injeção
3. Fusível de substituição do sistema de
injeção de combustível
1
2 3
Fusíveis especificados:
Fusível principal:50.0 A
Fusível do farol dianteiro:
15.0 A
Fusível do sistema de sinalização: 7.5 A
Fusível da ignição: 15.0 A
Fusível da luz de estacionamento:
7.5 A
Fusível do motor da ventoinha do ra-
diador: 15.0 A
Fusível motor ABS: 30.0 A
Fusível de solenóide ABS: 15.0 A
Fusível do sistema de injecção:
10.0 A
Fusível da unidade de controlo ABS: 7.5 A
Fusível de reserva: 7.5 A
Fusível da válvula eléctrica do acele-
rador:
7.5 A
Fusivel auxiliar 1: 2.0 A
BAE-9-P0.book 33 ページ ２０１８年９月３日　月曜日　午前１１時９分

Manutenção periódica e ajustes
6-34
1
2
3
4
567
8
9
10
11
12
PAU34386

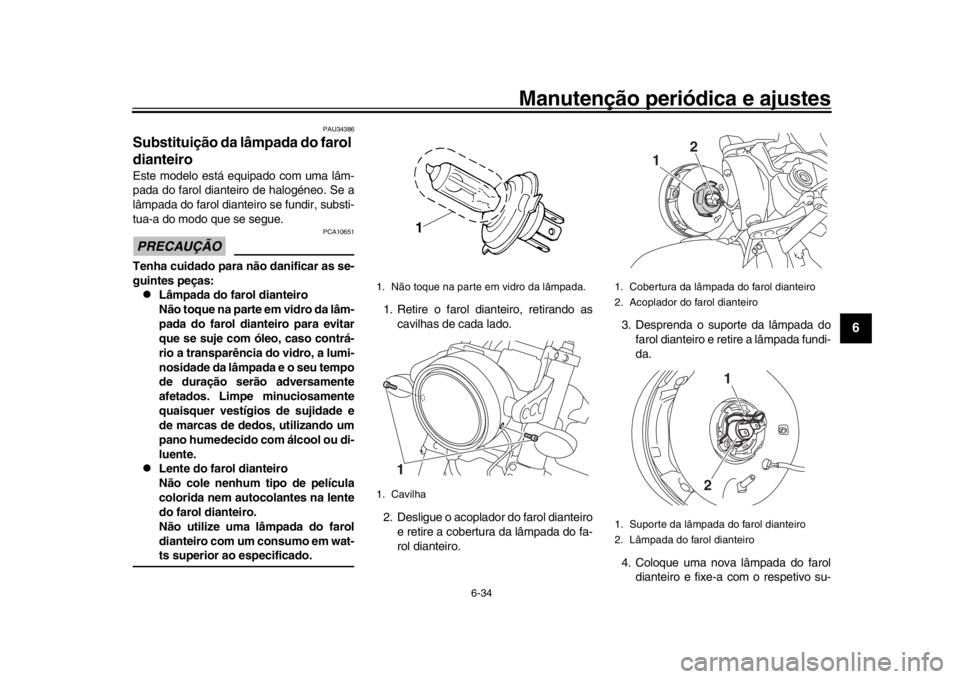

Substituição da lâmpada do farol
dianteiroEste modelo está equipado com uma lâm-
pada do farol dianteiro de halogéneo. Se a
lâmpada do farol dianteiro se fundir, substi-
tua-a do modo que se segue.PRECAUÇÃO
PCA10651
Tenha cuidado para não danificar as se-
guintes peças:
Lâmpada do farol dianteiro
Não toque na parte em vidro da lâm-
pada do farol dianteiro para evitar
que se suje com óleo, caso contrá-
rio a transparência do vidro, a lumi-
nosidade da lâmpada e o seu tempo
de duração serão adversamente
afetados. Limpe minuciosamente
quaisquer vestígios de sujidade e
de marcas de dedos, utilizando um
pano humedecido com álcool ou di-
luente.

Lente do farol dianteiro
Não cole nenhum tipo de película
colorida nem autocolantes na lente
do farol dianteiro.
Não utilize uma lâmpada do farol
dianteiro com um consumo em wat-ts superior ao especificado. 1. Retire o farol dianteiro, retirando as
cavilhas de cada lado.
2. Desligue o acoplador do farol dianteiro e retire a cobertura da lâmpada do fa-
rol dianteiro. 3. Desprenda o suporte da lâmpada do
farol dianteiro e retire a lâmpada fundi-
da.
4. Coloque uma nova lâmpada do farol dianteiro e fixe-a com o respetivo su-
1. Não toque na parte em vidro da lâmpada.
1. Cavilha
1
1. Cobertura da lâmpada do farol dianteiro
2. Acoplador do farol dianteiro
1. Suporte da lâmpada do farol dianteiro
2. Lâmpada do farol dianteiro
1 2
1
2
BAE-9-P0.book 34 ページ ２０１８年９月３日　月曜日　午前１１時９分

Manutenção periódica e ajustes
6-35
1
2
3
4
56
7
8
9
10
11
12
porte.
5. Instale a cobertura da lâmpada do fa-
rol dianteiro e ligue o acoplador.
6. Instale a unidade do farol dianteiro, co- locando as respetivas cavilhas.
7. Solicite a um conc essionário Yamaha
que ajuste o feixe do farol dianteiro,
caso necessário.
PAU45226

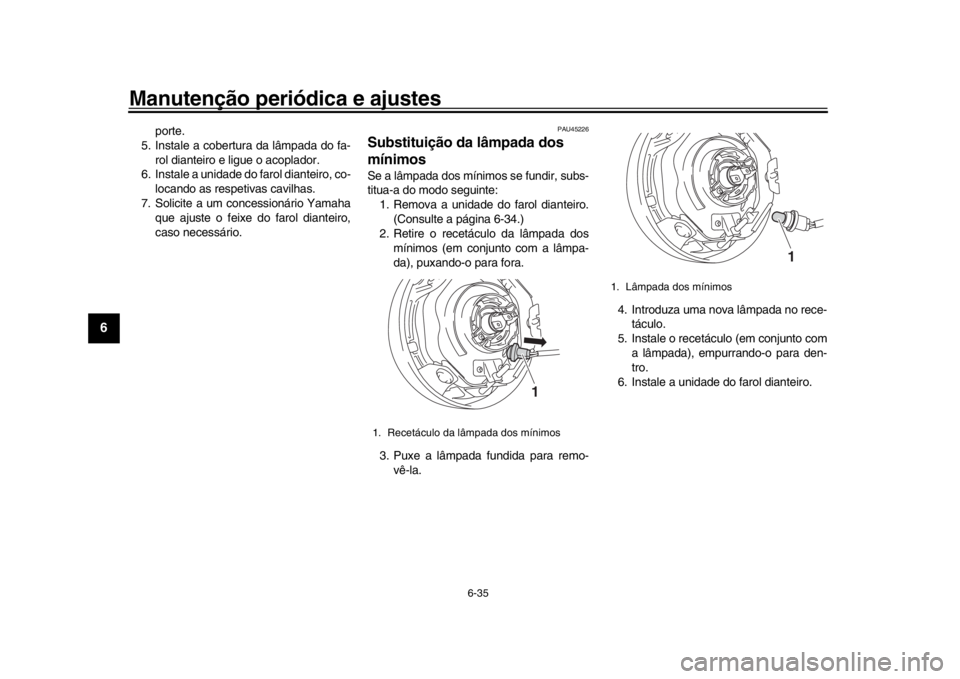

Substituição da lâmpada dos
mínimos Se a lâmpada dos mínimos se fundir, subs-
titua-a do modo seguinte: 1. Remova a unidade do farol dianteiro.
(Consulte a página 6-34.)
2. Retire o recetáculo da lâmpada dos mínimos (em conjunto com a lâmpa-
da), puxando-o para fora.
3. Puxe a lâmpada fundida para remo- vê-la. 4. Introduza uma nova lâmpada no rece-
táculo.
5. Instale o recetáculo (em conjunto com
a lâmpada), empurrando-o para den-
tro.
6. Instale a unidade do farol dianteiro.1. Recetáculo da lâmpada dos mínimos
1
1. Lâmpada dos mínimos
1
BAE-9-P0.book 35 ページ ２０１８年９月３日　月曜日　午前１１時９分

Manutenção periódica e ajustes
6-36
1
2
3
4
567
8
9
10
11
12
PAU70540
Luz do travão/farolim traseiroEste modelo está equipado com uma luz do
travão/farolim traseiro tipo LED.
Se a luz do travão/farolim traseiro não se
acender, solicite a um concessionário
Yamaha que a verifique.
PAU24205

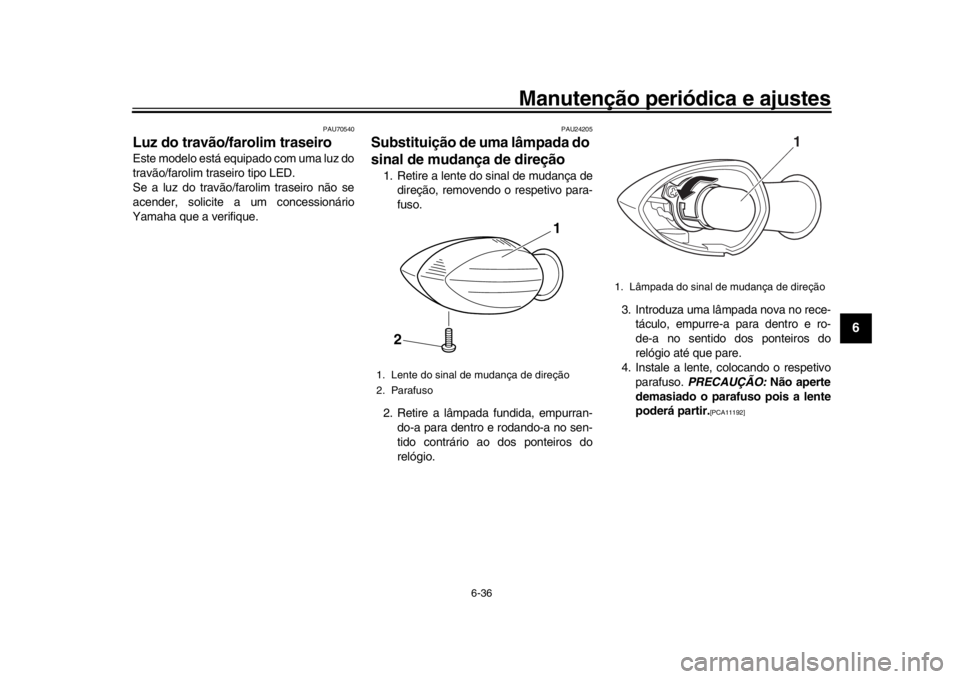

Substituição de uma lâmpada do
sinal de mudança de direção1. Retire a lente do sinal de mudança de direção, removendo o respetivo para-
fuso.
2. Retire a lâmpada fundida, empurran- do-a para dentro e rodando-a no sen-
tido contrário ao dos ponteiros do
relógio. 3. Introduza uma lâmpada nova no rece-
táculo, empurre-a para dentro e ro-
de-a no sentido dos ponteiros do
relógio até que pare.
4. Instale a lente, colocando o respetivo parafuso. PRECAUÇÃO: Não aperte
demasiado o parafuso pois a lente
poderá partir.
[PCA11192]
1. Lente do sinal de mudança de direção
2. Parafuso
1
2
1. Lâmpada do sinal de mudança de direção
1
BAE-9-P0.book 36 ページ ２０１８年９月３日　月曜日　午前１１時９分

Manutenção periódica e ajustes
6-37
1
2
3
4
56
7
8
9
10
11
12
PAU24331
Luz da chapa de matrículaSe a luz da chapa de matrícula não se
acender, solicite a um concessionário
Yamaha que verifique o circuito elétrico ou
que substitua a lâmpada.
PAU67131

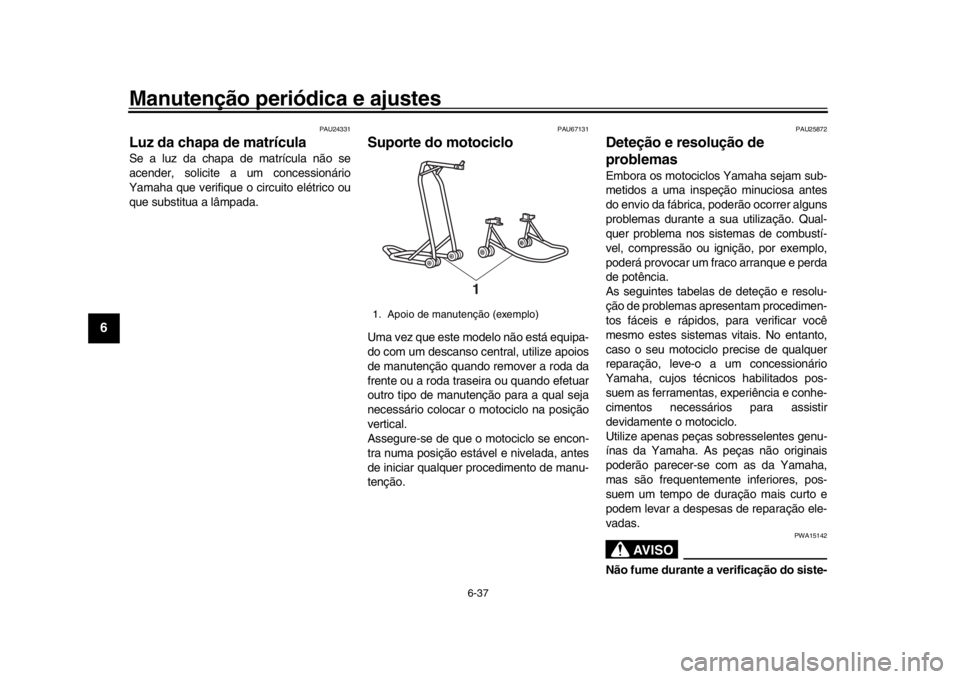

Suporte do motocicloUma vez que este modelo não está equipa-
do com um descanso central, utilize apoios
de manutenção quando remover a roda da
frente ou a roda traseira ou quando efetuar
outro tipo de manutenção para a qual seja
necessário colocar o motociclo na posição
vertical.
Assegure-se de que o motociclo se encon-
tra numa posição estável e nivelada, antes
de iniciar qualquer procedimento de manu-
tenção.
PAU25872

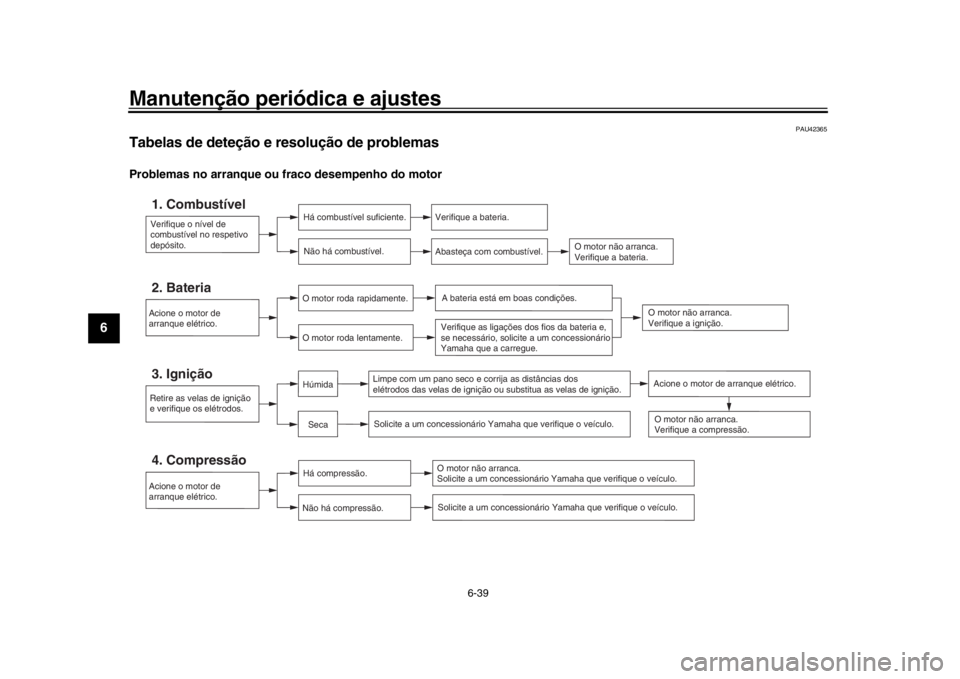

Deteção e resolução de
problemasEmbora os motociclos Yamaha sejam sub-
metidos a uma inspeção minuciosa antes
do envio da fábrica, poderão ocorrer alguns
problemas durante a sua utilização. Qual-
quer problema nos sistemas de combustí-
vel, compressão ou ignição, por exemplo,
poderá provocar um fraco arranque e perda
de potência.
As seguintes tabelas de deteção e resolu-
ção de problemas apr esentam procedimen-
tos fáceis e rápidos, para verificar você
mesmo estes sistemas vitais. No entanto,
caso o seu motociclo precise de qualquer
reparação, leve-o a um concessionário
Yamaha, cujos técnicos habilitados pos-
suem as ferramentas, experiência e conhe-
cimentos necessários para assistir
devidamente o motociclo.
Utilize apenas peças sobresselentes genu-
ínas da Yamaha. As peças não originais
poderão parecer-se com as da Yamaha,
mas são frequentemente inferiores, pos-
suem um tempo de duração mais curto e
podem levar a despesas de reparação ele-
vadas.
AVISO
PWA15142
Não fume durante a verificação do siste-
1. Apoio de manutenção (exemplo)
1
BAE-9-P0.book 37 ページ ２０１８年９月３日　月曜日　午前１１時９分

Manutenção periódica e ajustes
6-38
1
2
3
4
567
8
9
10
11
12
ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos gravesou danos materiais.
BAE-9-P0.book 38 ページ ２０１８年９月３日　月曜日　午前１１時９分

Manutenção periódica e ajustes
6-39
1
2
3
4
56
7
8
9
10
11
12
PAU42365
Tabelas de deteção e resolução de problemasProblemas no arranque ou fraco desempenho do motor
Verifique o nível de
combustível no respetivo
depósito.1. Combustível
Há combustível suficiente.
Não há combustível.
Verifique a bateria.
Abasteça com combustível.
O motor não arranca.
Verifique a bateria.
Acione o motor de
arranque elétrico.4. Compressão
Há compressão.
Não há compressão.
Retire as velas de ignição
e verifique os elétrodos.3. Ignição
Limpe com um pano seco e corrija as distâncias dos
elétrodos das velas de ignição ou substitua as velas de igniç\
ão.
O motor não arranca.
Solicite a um concessionário Yamaha que verifique o veículo.
Solicite a um concessionário Yamaha que verifique o veículo.
O motor não arranca.
Verifique a compressão.O motor não arranca.
Verifique a ignição.
Acione o motor de
arranque elétrico.2. Bateria
O motor roda rapidamente.
O motor roda lentamente.
A bateria está em boas condições.Verifique as ligações dos fios da bateria e,
se necessário, solicite a um concessionário
Yamaha que a carregue.
SecaHúmida
Acione o motor de arranque elétrico.
Solicite a um concessionário Yamaha que verifique o veículo.
BAE-9-P0.book 39 ページ ２０１８年９月３日　月曜日　午前１１時９分
