Soin et remisage de la moto
7-3
1
2
3
4
5
678
9
10
11
12
talliques, y compris les surfaces
chromées ou nickelées.
AVERTISSEMENT! Ne pas appli-
quer de silicone ni d’huile en spray
sur les sièges, les poignées, les re-
pose-pieds en caoutchouc ou les
bandes de roulement des pneus.
Ces pièces deviendraient glis-
santes, ce qui pourrait provoquer
une perte de contrôle. Nettoyer soi-
gneusement la surface de ces élé-
ments avant d’utiliser le
véhicule.
[FWA20650]
5. Traiter les pièces en caoutchouc, vi- nyle et plastique non peintes avec un
produit d’entretien approprié.
6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Cirer toutes les surfaces peintes avec une cire non abrasive ou utiliser un
spray de finition pour moto.
8. Une fois le nettoyage terminé, démar- rer le moteur et le laisser tourner au ra-
lenti pendant plusieurs minutes pour
aider à sécher l’humidité restante.
9. Si la lentille de phare s’est embuée, démarrer le moteur et allumer le phare
pour aider à éliminer l’humidité.
10. Veiller à ce que le véhicule soit parfai- tement sec avant de le remiser ou de
le couvrir.
ATTENTION
FCA26320

Ne pas appliquer de cire sur les
pièces en caoutchouc ou en plas-
tique non peintes.

Ne pas utiliser de produits de polis-
sage abrasifs, car ceux-ci attaquent
la peinture.

Faire preuve de modération lors de
l’application de ci re et de produits
en spray. Essuyer l’excédent aprèschaque application.AVERTISSEMENT
FWA20660
Des impuretés restant sur les freins ou
les pneus peuvent provoquer une perte
de contrôle.
Vérifier qu’il n’y a ni lubrifiant ni cire
sur les freins ou les pneus.

Si nécessaire, laver les pneus à
l’eau savonneuse chaude.

Le cas échéant, nettoyer les
disques et les plaquettes de frein à
l’aide de nettoyant freins ou d’acé-
tone.

Avant de conduire à vitesse élevée,
effectuer un test de conduite afin de
vérifier le freinage et la prise de vi-rages.
FAU83472
RemisageToujours remiser le véhicule dans un en-
droit sec et tempéré. Si nécessaire, le pro-
téger contre la poussière à l’aide d’une
housse poreuse. S’assurer que le moteur et
le système d’échappement ont refroidi
avant de couvrir le véhicule. Si le véhicule
est souvent inutilisé pendant plusieurs se-
maines, il est recommandé d’utiliser un sta-
bilisateur de carburant de qualité après
chaque ravitaillement en carburant.ATTENTION
FCA21170

Entreposer le véhicule dans un en-
droit mal aéré ou le recouvrir d’une
bâche alors qu’il est mouillé provo-
queront des infiltrations et de la
rouille.

Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser le véhicule pendant une
longue durée (60 jours ou plus) : 1. Effectuer toutes le s réparations néces-
saires et tout entretien en suspens.
2. Suivre toutes les instructions de la
BAE-9-F0.book 3 ページ ２０１８年８月２９日　水曜日　午後３時５２分

Soin et remisage de la moto
7-4
1
2
3
4
5
67
8
9
10
11
12
section Soin de ce chapitre.
3. Faire le plein de carburant, en ajoutant
un stabilisateur de carburant confor-
mément au mode d’emploi du produit.
Faire tourner le moteur pendant 5 mi-
nutes afin de distribuer le carburant
traité dans le circuit d’alimentation.
4. Pour les véhicules équipés d’un robi-
net de carburant : Tourner la manette
du robinet de carburant à la position
d’arrêt.
5. Pour les véhicules équipés d’un carbu- rateur : Pour éviter l’accumulation de
dépôts de carburant, vidanger dans un
récipient propre le carburant contenu
dans la cuve à niveau constant du car-
burateur. Resserrer le boulon de vi-
dange et verser de nouveau le
carburant dans le réservoir.
6. Utiliser une huile à brumiser de qualité
conformément aux instructions du pro-
duit pour protéger les composants in-
ternes du moteur contre la corrosion.
En l’absence d’huile à brumiser, pro-
céder comme suit pour chaque cy-
lindre.
a. Retirer le capuchon de bougie et déposer la bougie.
b. Verser une cuillerée à café d’huile moteur dans l’orifice de bougie.
c. Remonter le capuchon de bougie sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permettra
de limiter la production d’étincelles
à l’étape suivante.)
d. Faire tourner le moteur à plusieurs reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
AVERTISSEMENT! Avant de
faire tourner le moteur, veiller à
mettre les électrodes de bougie
à la masse afin d’éviter la pro-
duction d’étincelles, car
celles-ci pourraient être à l’ori-
gine de dégâts et de brû-
lures.
[FWA10952]
e. Retirer le capuchon de la bougie,installer cette dernière et monter
ensuite le capuchon.
7. Lubrifier tous les câbles de com- mande, les pivots, les leviers et les pé-
dales, ainsi que la béquille latérale et
la béquille centrale (le cas échéant).
8. Vérifier et régler la pression de gon- flage des pneus, puis élever le véhi-
cule de sorte qu’aucune de ses roues
ne repose sur le sol. S’il n’est pas pos-
sible d’élever les roues, les tourner
quelque peu une fois par mois de sorte que les pneus ne se détériorent pas en
un point précis.
9. Recouvrir la sortie du pot d’échappe- ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
10. Retirer la batterie et la charger entière- ment, ou brancher un chargeur d’en-
tretien afin de conserver une charge
optimale de la batterie. ATTENTION:
Vérifier que la batt erie et son char-
geur sont compatibles. Ne pas re-
charger une batterie VRLA à l’aide
d’un chargeur conventionnel.
[FCA26330]
N.B.
En cas de retrait de la batterie, la char-
ger une fois par mois et l’entreposer
dans un endroit tempéré entre 0 et 30
 C (32 et 90 F).

Pour plus d’informations sur le charge-
ment et l’entreposage de la batterie,voir la page 6-29.
BAE-9-F0.book 4 ページ ２０１８年８月２９日　水曜日　午後３時５２分

8-1
1
2
3
4
5
6
789
10
11
12
Caractéristiques
FAU84802
Dimensions:Longueur hors tout: 2075 mm (81.7 in)
Largeur hors tout: 815 mm (32.1 in)
Hauteur hors tout: 1140 mm (44.9 in)
Hauteur de la selle:
830 mm (32.7 in)
Empattement: 1440 mm (56.7 in)
Garde au sol: 135 mm (5.31 in)
Rayon de braquage minimum:
3.0 m (9.84 ft)Poids:Poids à vide:195 kg (430 lb)Moteur:Cycle de combustion:4 temps
Circuit de refroidissement: Refroidissement liquide
Dispositif de co mmande des soupapes:
Double ACT
Disposition du ou des cylindres: En ligne
Nombre de cylindres: 3 cylindres
Cylindrée:
847 cm
3
Alésage  course:
78.0  59.1 mm (3.07  2.33 in) Système de démarrage:
Démarreur électrique
Huile moteur:Marque recommandée :
Viscosités SAE:10W-40
Classification d’huile moteur recommandée: API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur: Changement d’huile:2.40 L (2.54 US qt, 2.11 Imp.qt)
Avec dépose du filtre à huile: 2.70 L (2.85 US qt, 2.38 Imp.qt)Quantité de liquide de refroidissement:Vase d’expansion (jusqu’au repère de niveau
maximum): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris): 1.93 L (2.04 US qt, 1.70 Imp.qt)Carburant:Carburant recommandé:
Essence super sans plomb (essence-alco-
ol [E10] acceptable)
Capacité du réservoir:
14 L (3.7 US gal, 3.1 Imp.gal)
Quantité de la réserve: 2.6 L (0.69 US gal, 0.57 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Repère d’identification:B901 00Transmission:Rapport de démultiplication:
1re:
2.667 (40/15)
2e: 2.000 (38/19)
3e: 1.619 (34/21)
4e:
1.381 (29/21)
5e: 1.190 (25/21)
6e: 1.037 (28/27)
Pneu avant:Type: Sans chambre (Tubeless)
Taille: 120/70 ZR17M/C(58W)
Fabricant/modèle:
BRIDGESTONE/S20F MPneu arrière:Type:Sans chambre (Tubeless)
Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle: BRIDGESTONE/S20R M
BAE-9-F0.book 1 ページ ２０１８年８月２９日　水曜日　午後３時５２分

Caractéristiques
8-2
1
2
3
4
5
6
78
9
10
11
12
Charge:Charge maximale: 170 kg (375 lb)
* (Poids total du pilote, du passager, du
chargement et des accessoires)Frein avant:Type:Frein hydraulique à double disqueFrein arrière:Type:
Frein hydraulique monodisqueSuspension avant:Type:Fourche télescopiqueSuspension arrière:Type:Bras oscillant (suspension à liaison)Partie électrique:Tension du système électrique:
12 VBatterie:Modèle:YTZ10S
Voltage, capacité:
12 V, 8.6 Ah (10 HR)Phare:Type d’ampoule:Ampoule halogènePuissance d’ampoule:Phare:H4, 60.0 W/55.0 W
Stop/feu arrière: LED Clignotant avant:
10.0 W
Clignotant arrière:
10.0 W
Veilleuse: 5.0 W
Éclairage de la plaque d’immatriculation: 5.0 W
BAE-9-F0.book 2 ページ ２０１８年８月２９日　水曜日　午後３時５２分

9-1
1
2
3
4
5
6
7
8910
11
12
Renseignements complémentaires
FAU53562
Numéros d’identificationNotez le numéro d’identification du véhi-
cule, le numéro de série du moteur et les
codes figurant sur l’étiquette de modèle
dans les espaces prévus ci-dessous. Ces
numéros d’identification sont nécessaires à
l’enregistrement du véhicule auprès des au-
torités locales et à la commande de pièces
détachées auprès d’un concessionnaire
Yamaha.
NUMÉRO D’IDENTIFICATION DU VÉHI-
CULE :
NUMÉRO DE SÉRIE DU MOTEUR :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26401

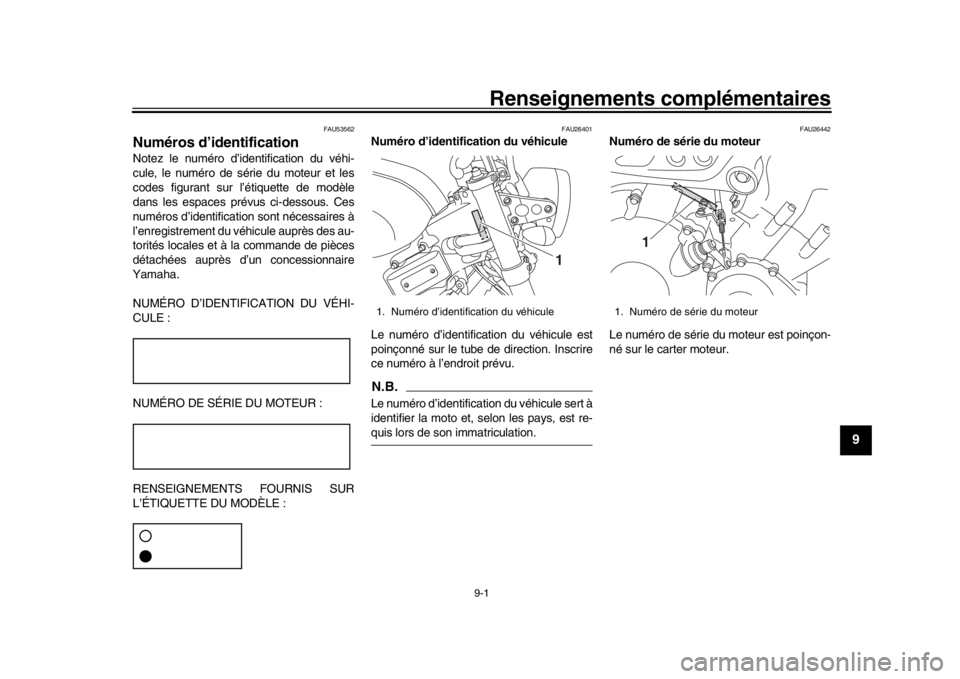

Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
FAU26442
Numéro de série du moteur
Le numéro de série du moteur est poinçon-
né sur le carter moteur.
1. Numéro d’identification du véhicule
1
1. Numéro de série du moteur
1
BAE-9-F0.book 1 ページ ２０１８年８月２９日　水曜日　午後３時５２分

Renseignements complémentaires
9-2
1
2
3
4
5
6
7
89
10
11
12
FAU26481
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-21.)
Inscrire les renseign ements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
FAU69910

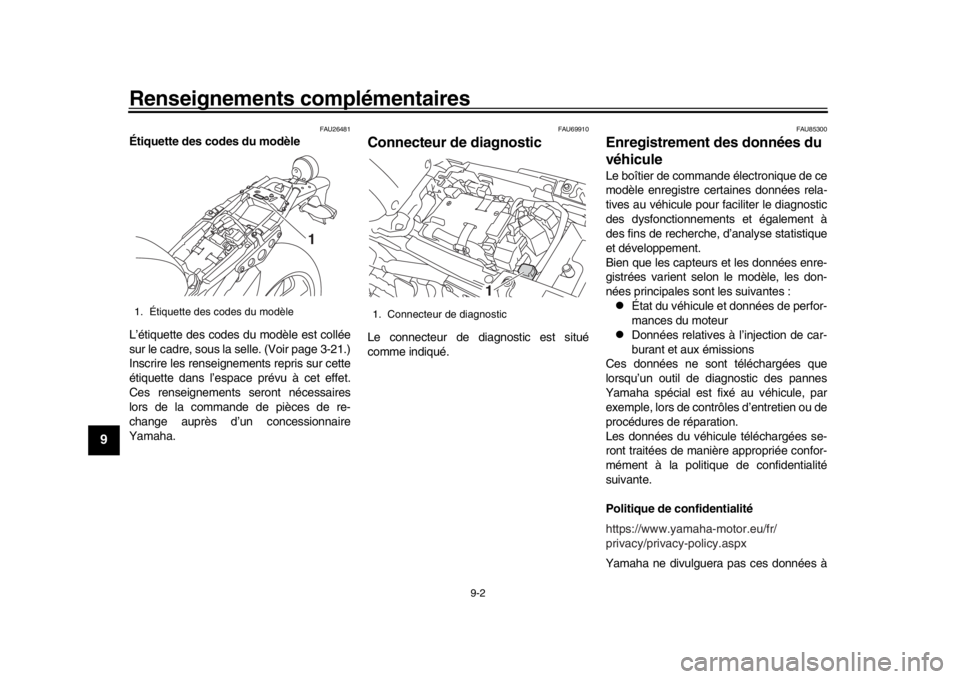

Connecteur de diagnosticLe connecteur de diagnostic est situé
comme indiqué.
FAU85300
Enregistrement des données du
véhiculeLe boîtier de commande électronique de ce
modèle enregistre certaines données rela-
tives au véhicule pour faciliter le diagnostic
des dysfonctionnements et également à
des fins de recherche, d’analyse statistique
et développement.
Bien que les capteurs et les données enre-
gistrées varient selon le modèle, les don-
nées principales sont les suivantes :
État du véhicule et données de perfor-
mances du moteur

Données relatives à l’injection de car-
burant et aux émissions
Ces données ne sont téléchargées que
lorsqu’un outil de diagnostic des pannes
Yamaha spécial est fixé au véhicule, par
exemple, lors de contrôles d’entretien ou de
procédures de réparation.
Les données du véhicule téléchargées se-
ront traitées de mani ère appropriée confor-
mément à la politique de confidentialité
suivante.
Politique de confidentialité
Yamaha ne divulguera pas ces données à
1. Étiquette des codes du modèle
1
1. Connecteur de diagnostic
1
https://www.yamaha-motor.eu/fr/
privacy/privacy-policy.aspx
BAE-9-F0.book 2 ページ ２０１８年８月２９日　水曜日　午後３時５２分

Renseignements complémentaires
9-3
1
2
3
4
5
6
7
8910
11
12
un tiers sauf dans les cas suivants. En
outre, Yamaha peut fournir les données du
véhicule à un sous-traitant afin d’externali-
ser les services relatifs à la manipulation
des données du véhicule. Même dans ce
cas, Yamaha demandera au sous-traitant
de manipuler correctement les données du
véhicule fournies et Yamaha traitera les
données de manière appropriée.
Avec l’accord du propriétaire du véhi-
cule

Lorsque la loi l’y oblige

Pour utilisation par Yamaha dans le
cadre d’un litige

Lorsque les données ne concernent
pas un véhicule individuel ni un pro-
priétaire
BAE-9-F0.book 3 ページ ２０１８年８月２９日　水曜日　午後３時５２分

10-1
1
2
3
4
5
6
7
8
910
11
12
IndexAAbsorbeur de vapeurs d’essence ............6-10
Avertisseur, contacteur ............................3-13BBatterie.....................................................6-29
Béquille latérale .......................................3-26
Béquille latérale, contrôle et lubrification ............................................6-27
Bloc de compteurs multifonctions ..............3-5
Bougies, contrôle .......................................6-9
Bras oscillant, lubrific ation des pivots ......6-27CCâbles, contrôle et lubrification ................6-25
Calage de la moto ....................................6-36
Caractéristiques .........................................8-1
Carburant .................................................3-18
Carburant, économies................................5-3
Chaîne de transmission, nettoyage et
graissage ...............................................6-24
Chaîne de transmission, tension..............6-22
Clignotant, remplacement d’une ampoule .................................................6-35
Clignotants, contacteur ............................3-13
Combiné ressort-amorti sseur, réglage.....3-23
Compartiment de rangement ...................3-22
Connecteur de diagnostic ..........................9-2
Connecteur pour accessoire CC ..............3-25
Consignes de sécurité ...............................1-1
Contacteur à clé/serrure antivol .................3-2
Contacteur arrêt/marche/démarrage........3-13
Contacteur d’appel de phare....................3-13
Contacteur du système de régulation antipatinage ...........................................3-13
Contacteurs à la poignée .........................3-12 Contacteurs de feu stop .......................... 6-20
Coupe-circuit d’al
lumage ......................... 3-26
DDémarrage du moteur ............................... 5-1
Dépannage, schémas de diagnostic ....... 6-38
Direction, contrôle.................................... 6-28
D-mode, mode de conduite ..................... 3-12
Durite de mise à l’air du réservoir de
carburant et durite de trop-plein ............ 3-20EÉclairage de la plaque d’immatriculation ................................... 6-36
Emplacement des éléments ...................... 2-1
Enregistrement des données, véhicule ..... 9-2
Entretien .................................................... 7-1
Entretien du système de contrôle des
gaz d’échappement ................................. 6-3
Entretiens et graissages, périodiques ....... 6-5
Étiquette des codes du modèle ................. 9-2FFeu stop/arrière ....................................... 6-35
Feux de détresse, contacteur .................. 3-13
Filtre à air, élément .................................. 6-14
Fourche, contrôle..................................... 6-27
Fourche, réglage ..................................... 3-22
Frein, contrôle de la garde du levier ........ 6-19
Frein, levier .............................................. 3-15
Frein, pédale............................................ 3-15
Fusibles, remplacement .......................... 6-30GGarde du levier d’embr ayage, réglage .... 6-18HHuile moteur ............................................ 6-10
IImmobilisateur antivol ............................... 3-1
Inverseur feu de route/feu de
croisement ............................................ 3-13JJeu de soupape....................................... 6-15LLevier d’embrayage................................. 3-14
Leviers de frein et d’embrayage, contrôle et lubrification........................................ 6-26
Liquide de frein, changement .................. 6-22
Liquide de frein, contrôle du niveau ........ 6-21
Liquide de refroidissement ...................... 6-13MMoteur, numéro de série ........................... 9-1NNuméros d’identification ............................ 9-1PPannes, diagnostic .................................. 6-36
Passage de rapports ................................. 5-2
Pédale de frein et sélecteur, contrôle et lubrification............................................ 6-25
Phare, remplacement d’une ampoule ..... 6-33
Pièces de couleur mate............................. 7-1
Plaquettes de frein, contrôle ................... 6-20
Pneus ...................................................... 6-16
Poignée des gaz, contrôle de la garde.... 6-15
Poignée et câble des gaz, contrôle et lubrification............................................ 6-25
Pot catalytique......................................... 3-20RRalenti du moteur, contrôle ..................... 6-15
Remisage .................................................. 7-3
Réservoir de carburant, bouchon ............ 3-18
BAE-9-F0.book 1 ページ ２０１８年８月２９日　水曜日　午後３時５２分

Index
10-2
1
2
3
4
5
6
7
8
91011
12
Rodage du moteur ..................................... 5-3
Roues ...................................................... 6-18
Roulements de roue, contrôle ................. 6-28SSélecteur au pied..................................... 3-14
Selle......................................................... 3-21
Stationnement ........................................... 5-4
Supports de sangle de fixation des bagages................................................. 3-25
Système ABS .......................................... 3-15
Système de régulation antipatinage ........ 3-16TTémoin d’alerte de la température du liquide de refroidissement ....................... 3-4
Témoin d’alerte de panne du moteur......... 3-4
Témoin d’alerte du niveau d’huile .............. 3-3
Témoin d’alerte du système ABS .............. 3-4
Témoin de feu de route ............................. 3-3
Témoin de l’immobilisateur antivol ............ 3-5
Témoin du point mort................................. 3-3
Témoin du système de régulation antipatinage ............................................. 3-4
Témoins des clignotants ............................ 3-3
Témoins et témoins d’alerte ...................... 3-3
Trousse de réparation ............................... 6-2VVéhicule, numéro d’identification ............... 9-1
Veilleuse, remplacement d’une ampoule................................................. 6-34YYamalube ................................................ 6-13
BAE-9-F0.book 2 ページ ２０１８年８月２９日　水曜日　午後３時５２分

BAE-9-F0.book 3 ページ ２０１８年８月２９日　水曜日　午後３時５２分
