Entretien périodique et réglage
6-32
1
2
3
4
567
8
9
10
11
12
Si un fusible est grillé, le remplacer comme
suit. 1. Tourner la clé de contact sur “OFF” et éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le remplacer par un fusible neuf de l’intensité spéci-
fiée. AVERTISSEMENT! Ne pas utili-
ser de fusible de calibre supérieur à
celui recommandé afin d’éviter de
gravement endommager l’installa-
tion électrique, voire de provoquer
un incendie.
[FWA15132]
3. Tourner la clé de contact sur “ON” et allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
1. Cache du relais de démarreur
2. Fusible du système d’injection de carburant
3. Fusible de rechange du système d’injection de carburant
1
2 3
Fusibles spécifiés :
Fusible principal:50.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation: 7.5 A
Fusible d’allumage: 15.0 A
Fusible des feux de stationnement:
7.5 A
Fusible du moteur du ventilateur de
radiateur: 15.0 A
Fusible du moteur ABS: 30.0 A
Fusible du solénoïde d’ABS: 15.0 A
Fusible du système d’injection de car-
burant:
10.0 A
Fusible du bloc de commande ABS:
7.5 A
Fusible de sauvegarde: 7.5 A
Fusible de papillon des gaz électro-
nique: 7.5 A
Fusible auxiliaire 1:
2.0 A
BAE-9-F0.book 32 ページ ２０１８年８月２９日　水曜日　午後３時５２分

Entretien périodique et réglage
6-33
1
2
3
4
56
7
8
9
10
11
12
FAU34386
Remplacement de l’ampoule du
phareCe modèle est équipé d’un phare à am-
poule halogène. Si l’ampoule du phare
grille, la remplacer comme suit :ATTENTION
FCA10651
Veiller à ne pas endommager les pièces
suivantes :
Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin de ne pas
laisser de résidus graisseux. La
graisse réduit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d’alcool ou de diluant pour pein-
ture.

Lentille de phare
Ne pas coller de pellicules colorées
ni autres adhésifs sur la lentille du
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-lui spécifié. 1. Déposer l’optique de phare après
avoir retiré les vis de chaque côté.
2. Déconnecter la fiche rapide de phare, puis déposer la protection de l’am-
poule. 3. Décrocher le porte-ampoule du phare,
puis retirer l’ampoule grillée.
4. Monter une ampoule de phare neuve et la fixer à l’aide du porte-ampoule.
5. Reposer la protection d’ampoule de
1. Ne pas toucher le verre de l’ampoule.
1. Vis
1
1. Protection de l’ampoule de phare
2. Fiche rapide de phare
1. Porte-ampoule du phare
2. Ampoule de phare
1 2
1
2
BAE-9-F0.book 33 ページ ２０１８年８月２９日　水曜日　午後３時５２分

Entretien périodique et réglage
6-34
1
2
3
4
567
8
9
10
11
12
phare, puis connecter la fiche rapide.
6. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
7. Si nécessaire, faire régler le faisceau de phare par un concessionnaire
Yamaha.
FAU45226
Remplacement de l’ampoule de
la veilleuse Si l’ampoule de veilleuse grille, la remplacer
comme suit.1. Déposer l’optique de phare. (Voir
page 6-33.)
2. Tirer sur la douille de l’ampoule de veilleuse pour déposer la douille et
l’ampoule.
3. Extraire l’ampoule grillée en tirant sur celle-ci. 4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en ap-
puyant sur cette dernière.
6. Reposer l’optique de phare.1. Douille d’ampoul e de veilleuse
1
1. Ampoule de veilleuse
1
BAE-9-F0.book 34 ページ ２０１８年８月２９日　水曜日　午後３時５２分

Entretien périodique et réglage
6-35
1
2
3
4
56
7
8
9
10
11
12
FAU70540
Feu stop/arrièreLe feu stop/arrière est équipé d’une DEL.
Si le feu stop/arrière ne s’allume pas, le faire
contrôler par un concessionnaire Yamaha.
FAU24205
Remplacement d’une ampoule
de clignotant1. Retirer la lentille du clignotant après avoir retiré la vis.
2. Retirer l’ampoule grillée en l’enfonçant et en la tournant dans le sens inverse
des aiguilles d’une montre. 3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une
montre.
4. Remettre la lentille en place et la fixer à l’aide de la vis. ATTENTION: Ne pas
serrer la vis à l’excès afin de ne pas
risquer de casser la lentille.
[FCA11192]
1. Lentille du clignotant
2. Vis
1
2
1. Ampoule de clignotant
1
BAE-9-F0.book 35 ページ ２０１８年８月２９日　水曜日　午後３時５２分

Entretien périodique et réglage
6-36
1
2
3
4
567
8
9
10
11
12
FAU24331
Éclairage de la plaque
d’immatriculationSi l’éclairage de la plaque d’immatriculation
ne s’allume pas, faire contrôler le circuit
électrique ou faire remplacer l’ampoule par
un concessionnaire Yamaha.
FAU67131
Calage de la motoCe modèle n’étant pas équipé d’une
béquille centrale, utiliser une béquille d’ate-
lier avant de démonter une roue ou avant
d’effectuer tout autre travail qui requiert de
redresser la moto à la verticale.
S’assurer que la moto est stable et à la ver-
ticale avant de commencer l’entretien.
FAU25872
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes
ci-après permettent d’effectuer rapidement
et en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du
savoir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’ autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d’étin-
1. Béquille d’atelier (exemple)
1
BAE-9-F0.book 36 ページ ２０１８年８月２９日　水曜日　午後３時５２分

Entretien périodique et réglage
6-37
1
2
3
4
56
7
8
9
10
11
12
celles à proximité, y compris de
veilleuses de chauffe-eau ou de chau-
dières. L’essence et les vapeurs d’es-
sence peuvent s’enflammer ou exploser,
et provoquer des blessures et des dom-mages matériels graves.BAE-9-F0.book 37 ページ ２０１８年８月２９日　水曜日　午後３時５２分

Entretien périodique et réglage
6-38
1
2
3
4
567
8
9
10
11
12
FAU42365

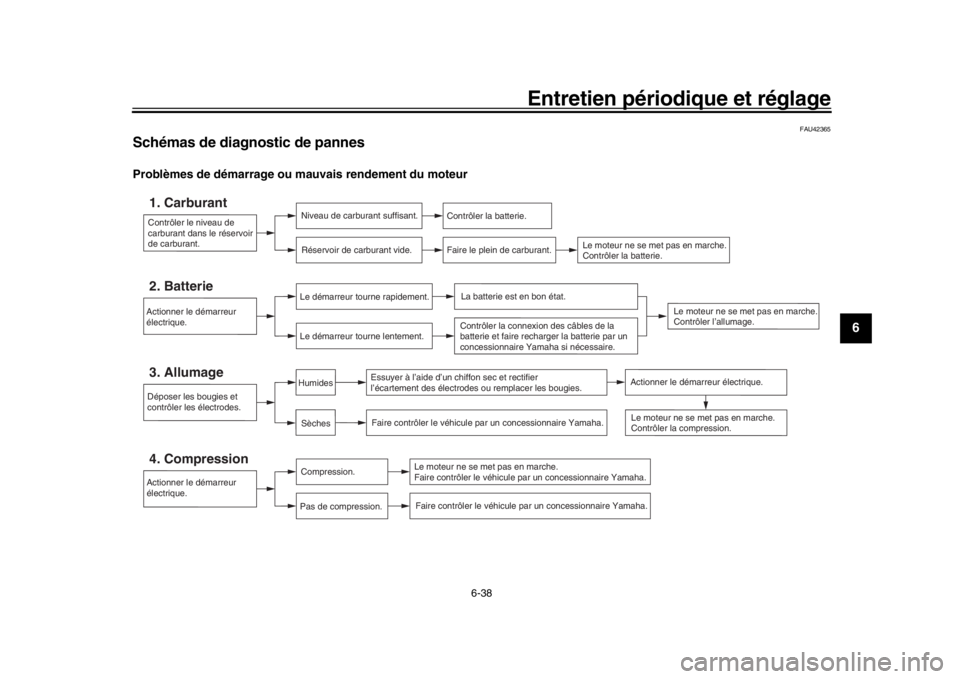

Schémas de diagnostic de pannesProblèmes de démarrage ou mauvais rendement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant.
Réservoir de carburant vide.
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Compression
Compression.
Pas de compression.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
Actionner le démarreur
électrique.2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la
batterie et faire recharger la batterie par un
concessionnaire Yamaha si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
Faire contrôler le véhicule par un concessionnaire Yamaha.
BAE-9-F0.book 38 ページ ２０１８年８月２９日　水曜日　午後３時５２分

Entretien périodique et réglage
6-39
1
2
3
4
56
7
8
9
10
11
12

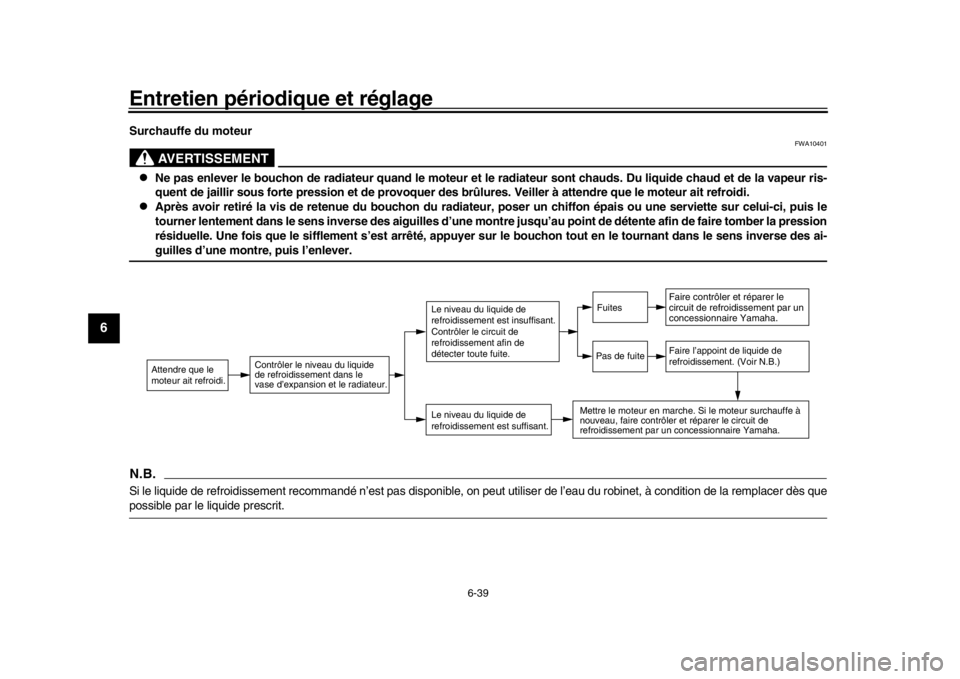

Surchauffe du moteur
AVERTISSEMENT
FWA10401

Ne pas enlever le bouchon de radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.

Après avoir retiré la vis de retenue du bouchon du radiateur, poser un chiffon épai s ou une serviette sur celui-ci, puis le
tourner lentement dans le sens inverse des aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression
résiduelle. Une fois que le sifflement s’est arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse des ai-guilles d’une montre, puis l’enlever.
N.B.Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la rempl acer dès quepossible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
BAE-9-F0.book 39 ページ ２０１８年８月２９日　水曜日　午後３時５２分

7-1
1
2
3
4
5
678
9
10
11
12
Soin et remisage de la moto
FAU37834
Remarque concernant les pièces
de couleur mateATTENTION
FCA15193
Certains modèles sont équipés de
pièces à finition mate. Demander conseil
à un concessionnaire Yamaha au sujet
des produits d’entretien à utiliser avant
de procéder au nettoyage du véhicule.
L’emploi de brosses, de produits
chimiques mordants ou de détachants
griffera ou endommagera la surface de
ces pièces. Il convient également de ne
pas enduire les pièces à finition mate decire.
FAU83443
EntretienUn nettoyage fréquent et minutieux du véhi-
cule améliorera non seulement son appa-
rence, mais égalem ent ses performances
générales ainsi que la durée de vie utile de
nombreux composants. Le lavage, le net-
toyage et le polissage du véhicule vous
donneront également l’occasion d’inspecter
plus fréquemment son état. Veiller à laver le
véhicule après avoir roulé sous la pluie ou
près de la mer, car le sel est corrosif pour
les métaux.N.B.
Il est possible que du sel soit épandu
sur les routes des régions à fortes
chutes de neige pour faire fondre la
neige ou le verglas. Ce sel peut rester
sur les routes jusqu’au printemps ;
veiller donc à laver le dessous et les
parties du châssis après avoir roulé
dans ces régions.

Les produits d’entretien Yamaha
d’origine sont vendus sous la marque
YAMALUBE sur de nombreux mar-
chés dans le monde.

Consulter votre concessionnaire
Yamaha pour des conseils de net-toyage supplémentaires.
ATTENTION
FCA26280
Un nettoyage incorrect peut provoquer
des dommages à la fois esthétiques et
mécaniques. Ne pas utiliser :
de nettoyeurs à haute pression ou à
jet de vapeur. Un nettoyage à une
pression excessive peut entraîner
des infiltrations d’ eau et la détério-
ration des roulements de roue, des
freins, des joints de transmission et
des composants électriques. Éviter
d’appliquer des détergents à haute
pression tels que ceux qui sont dis-
ponibles dans les stations de la-
vage automatiques.

des produits chimiques abrasifs
dont les nettoyants pour jantes à
haute teneur en acide, surtout sur
les jantes en magnésium ou les
roues à rayons.

des produits chimiques décapants,
des nettoyants abrasifs à base de
mélange, ou encore de la cire sur
des pièces aux finitions mates. Les
brosses peuvent rayer ou endom-
mager les finitions mates ; utiliser
une éponge douce ou un chiffon
uniquement.

des chiffons, éponges ou brosses
ayant été en contact avec des pro-
BAE-9-F0.book 1 ページ ２０１８年８月２９日　水曜日　午後３時５２分

Soin et remisage de la moto
7-2
1
2
3
4
5
67
8
9
10
11
12
duits nettoyants abrasifs ou des
produits chimiques agressifs
comme les dissolvants, l’essence,
les produits antirouille, le liquide defrein ou l’antigel, etc.
Avant le lavage 1. Garer le véhicule à l’abri de la lumière directe du soleil, puis le laisser refroi-
dir. Cela aidera à éviter les taches
d’eau.
2. S’assurer que tous les bouchons, cou- vercles, coupleurs électriques et
connecteurs sont bien installés.
3. Couvrir l’extrémité du pot d’échappe- ment à l’aide d’un sac en plastique et
d’un ruban élastique solide.
4. Pré-tremper les taches tenaces comme les insectes ou les excréments
d’oiseaux avec une serviette humide
pendant quelques minutes.
5. Retirez les débris de route et les
taches d’huile à l’aide d’un produit dé-
graissant de qualité et d’une brosse à
poils en plastique ou d’une éponge.
ATTENTION: Ne pas utiliser de dé-
graissant sur les zones qui doivent
être lubrifiées, comme les joints
d’étanchéité, les joints et les axes
de roue. Suivre les instructions des
produits.
[FCA26290]
Lavage 1. Rincer toute trace de dégraissant et
vaporiser de l’eau sur le véhicule avec
un tuyau d’arrosage. Pour ce faire, ne
pas exercer de pression excessive.
Éviter de pulvériser de l’eau directe-
ment dans le pot d’échappement, le ta-
bleau de bord, l’entrée d’air ou
d’autres zones intérieures telles que
les compartiments de rangement sous
la selle.
2. Laver le véhicule à l’aide d’un déter- gent de type automobile de qualité mé-
langé à de l’eau froide et d’une
serviette ou d’une éponge douce et
propre. Utiliser une vieille brosse à
dents ou une brosse à poils en plas-
tique pour les endroits difficiles d’ac-
cès. ATTENTION: Utiliser de l’eau
froide si le véhicule a été exposé au
sel. L’eau chaude augmente les
propriétés corrosives du sel.
[FCA26301]
3. Pour les véhicules équipés d’un
pare-brise : Nettoyer le pare-brise
avec une serviette ou une éponge
douce imbibée d’eau et d’un détergent
à pH neutre. Le cas échéant, utiliser
un polisseur ou un nettoyant
pare-brise pour motos de haute quali-
té. ATTENTION: Ne jamais utiliser
de produits chimiques agressifs pour nettoyer le pare-brise. De plus,
certains produits de nettoyage pour
le plastique peuvent rayer le
pare-brise. Il convient donc de tes-
ter tous les produits de nettoyage
avant de les utiliser systématique-
ment.
[FCA26310]
4. Rincer abondamment à l’eau claire.
Veiller à éliminer tous les résidus de
détergent, car ils peuvent être nocifs
pour les pièces en plastique.
Après le lavage 1. Sécher le véhicule avec une peau de chamois ou une serviette absorbante,
de préférence un tissu éponge micro-
fibre.
2. Pour les modèles équipés d’une
chaîne de transmission : Séchez la
chaîne de transmission puis lubri-
fiez-la pour prévenir l’apparition de
rouille.
3. Frotter les pièces en chrome, en alu- minium ou en acier inoxydable à l’aide
d’un produit d’entretien pour chrome.
Cela permettra souvent d’éliminer des
systèmes d’échappement en acier
inoxydable les décolorations dues à la
chaleur.
4. Appliquer un spray de protection an- ti-corrosion sur toutes les pièces mé-
BAE-9-F0.book 2 ページ ２０１８年８月２９日　水曜日　午後３時５２分
