MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
3. Se il liquido refrigerante è all’ altezza o
al di sotto del riferimento livello min.,
togliere il tappo serbatoio liquido refri-
gerante. 4. Aggiungere liquido refrigerante o ac-
qua distillata per fare salire il liquido re-
frigerante fino al riferimento livello
max., installare il tappo serbatoio liqui-
do refrigerante. AVVERTENZA! To-
gliere solo il tappo serbatoio liquido
refrigerante. Non tentare mai di to-
gliere il tappo radiatore quando il
motore è caldo.
[HWA15161]
ATTENZIONE: Se non si dispone di
liquido refrigerante, utilizzare al suo
posto acqua distillata o acqua del
rubinetto non calcarea. Non utiliz-
zare acqua calcarea o salata, in
quanto sono dannose per il motore.
Se si è usata dell ’acqua al posto del
refrigerante, sostituirla con refrige-
rante al pi ù presto possibile, altri-
menti l ’impianto di raffreddamento
non sarebbe protetto dal gelo e dal-
la corrosione. Se si è aggiunta ac-
qua al refrigerante, far controllare al
più presto possibile da un conces-
sionario Yamaha il contenuto di re-
frigerante, altrimenti l ’efficacia del
liquido refrigerante si riduce.
[HCA10472] HAU33031
Cambio del liquido refrigerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di toglie-
re il tappo radiatore quando il motore
è
caldo.
[HWA10381]

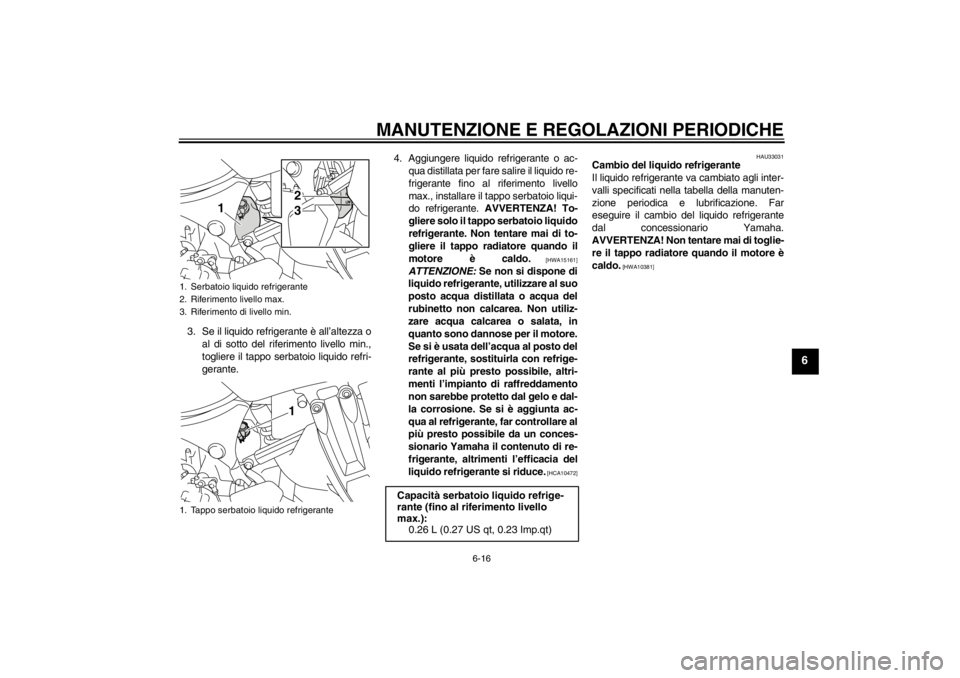

1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
1. Tappo serbatoio liquido refrigerante
2
1
31
Capacit à serbatoio liquido refrige-
rante (fino al riferimento livello
max.): 0.26 L (0.27 US qt, 0.23 Imp.qt)
U23PH0H0.book Page 16 Friday, March 5, 2010 11:59 AM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:2255 mm (88.8 in)
Larghezza totale:
980 mm (38.6 in)
Altezza totale: 1410 mm (55.5 in)
Altezza alla sella: 845/870 mm (33.3/34.3 in)
Passo:
1540 mm (60.6 in)
Distanza da terra: 205 mm (8.07 in)
Raggio minimo di sterzata: 2700 mm (106.3 in)Peso:Con olio e carburante:261 kg (575 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
2 cilindri paralleli inclinati in avanti
Cilindrata: 1199 cm ³
Alesaggio × corsa:
98.0 × 79.5 mm (3.86 × 3.13 in)
Rapporto di compressione:
11.00 :1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter secco
Olio motore:Marca consigliata:YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oppure 20W-50
Gradazione dell’ olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantit à di olio motore:
Senza sostituzione della cartuccia del filtro
dell’ olio:
3.10 L (3.28 US qt, 2.73 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’ olio:
3.40 L (3.59 US qt, 2.99 Imp.qt)Olio del cardano:Tipo: Olio ingranaggi della trasmissione ad
albero SAE 80 API GL-5 o olio per
ingranaggi ipoidi SAE 80 API GL-4 originali
Yamaha
Quantit à:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Impianto di raffreddamento:Capacit à serbatoio liquido refrigerante (fino al
livello massimo): 0.26 L (0.27 US qt, 0.23 Imp.qt)
Capacit à del radiatore (tutto il circuito
compreso): 1.83 L (1.93 US qt, 1.61 Imp.qt)Filtro dell ’aria:Elemento del filtro dell ’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato: Soltanto benzina super senza piombo
Capacit à del serbatoio carburante:
23.0 L (6.08 US gal, 5.06 Imp.gal)
Quantit à di riserva carburante:
3.9 L (1.03 US gal, 0.86 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione: 23P1 00Candela/-e:Produttore/modello:NGK/CPR8EB9
Distanza elettrodi: 0.8 –0.9 mm (0.031 –0.035 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Sistema di riduzione primaria:
Ingranaggio cilindrico
Rapporto di riduzione primaria: 85/58 (1.466)
–20 –10 0
1020 30 40 50 ˚C
10 30 50 70 90 110
0 130 ˚F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
