MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-35
6
4. Extraiga los pernos y retire ligeramen-te hacia fuera el faro extraíble asegu-
rándose de que permanezca sujeto.
ATENCIÓN: Evite tirar de los cables
del faro.
[SCA16810]
5. Extraiga el casquillo de la luz de posi-
ción (con la bombilla) girándolo en el
sentido contrario al de las agujas del
reloj.
6. Tire de la bombilla fundida para ex- traerla. 7. Introduzca una nueva bombilla en el
casquillo.
8. Coloque el casquillo (con la bombilla) empujándolo hacia dentro y girándolo
en el sentido de las agujas del reloj.
9. Monte el faro extraíble colocando los pernos y apretándolos con el par es-
pecificado.
10. Monte la cubierta del faro extraíble co- locando los pernos.
11. Monte el panel colocando las fijacio-
nes rápidas.
12. Monte el parabrisas colocando los tor- nillos en los orificios inferiores y apre-
tándolos con el par especificado.
¡ADVERTENCIA! Un parabrisas suelto puede ocasionar un acciden-
te. Asegúrese de apretar los torni-
llos con el par especificado.
[SWA15510]

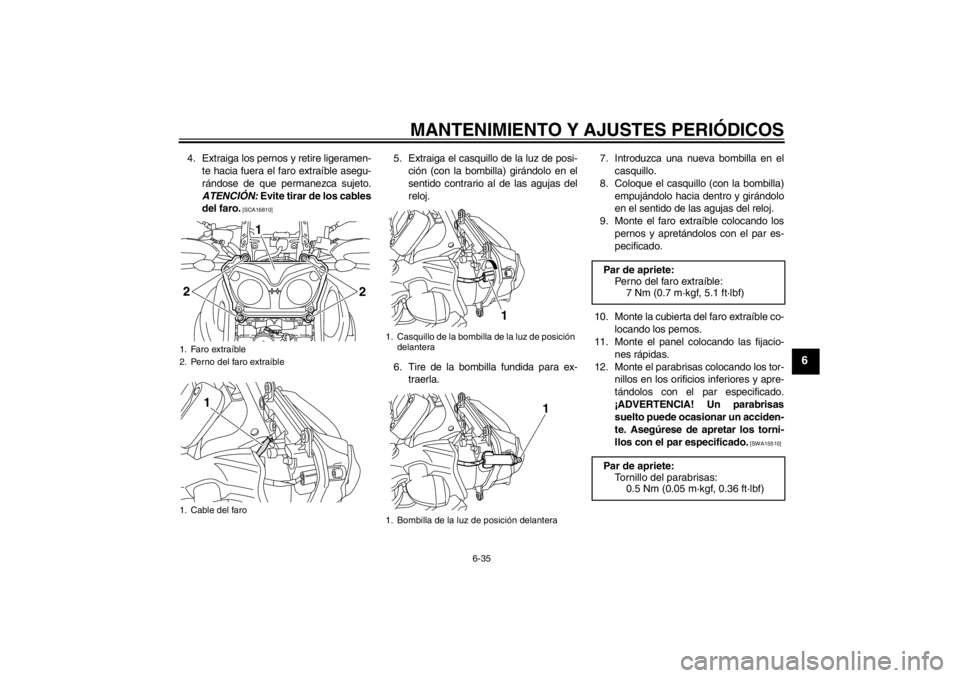

1. Faro extraíble
2. Perno del faro extraíble
1. Cable del faro
1
2
2
1
1. Casquillo de la bombilla de la luz de posición delantera
1. Bombilla de la luz de posición delantera
1
1
Par de apriete: Perno del faro extraíble: 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Par de apriete: Tornillo del parabrisas: 0.5 Nm (0.05 m·kgf, 0.36 ft·lbf)
U23PS3S0.book Page 35 Monday, July 16, 2012 4:42 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-36
6
SAU25871
Identificación de averías Aunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o en-
cendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo compruebe
esos sistemas vitales. No obstante, si es
necesario realizar cualquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dispo-
nen de las herramientas, experiencia y co-
nocimientos necesarios para reparar
correctamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer- se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15141
Cuando revise el sistema de combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar, incluidos pilotos luminosos de calenta-
dores de agua u hornos. La gasolina o
los vapores de gasolina pueden infla-
marse o explotar y provocar graves da-
ños personales o materiales.U23PS3S0.book Page 36 Monday, July 16, 2012 4:42 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-37
6
SAU42504
Cuadros de identificación de averías Problemas de arranque o reducción de las prestaciones del motor
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.No hay gasolina.
Compruebe la batería.
Ponga gasolina.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Compresión
Hay compresión.
No hay compresión.
Extraiga las bujías y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija las distancias entre
electrodos de las bujías o cámbielas. Haga revisar el vehículo en un concesionario Yamaha.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la compresión.
El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe el encendido.
Accione el arranque
eléctrico.2. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y haga cargar la batería en un
concesionario Yamaha según sea necesario.
SecosHúmedos
Accione el arranque eléctrico.
U23PS3S0.book Page 37 Monday, July 16, 2012 4:42 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-38
6
Sobrecalentamiento del motor
ADVERTENCIA
SWAT1040
●
No quite el tapón del radiador cuando el motor y el radiador estén calientes. Puede salir un chorro a presión de líquido y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfriado el motor.
●
Coloque un trapo grueso, como una toalla, sobre el tapón del radiador; luego gire lentamente el tapón en el sentido contra-
rio al de las agujas del reloj hasta el tope para que se libere toda la presión residual. Cuando deje de oírse el silbido, pre-
sione el tapón hacia abajo mientras lo gira en el sentido contrario al de las agujas del reloj y luego extráigalo.
NOTASi no dispone de líquido refrigerante, puede util izar agua del grifo en su lugar de forma provisional, siempre que la cambie po r el líquido
refrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si existen
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración por un
concesionario Yamaha.
Añada líquido refrigerante.
(Ver NOTA).
Arranque el motor. Si el motor se sobrecalienta de nuevo
haga revisar y reparar el sistema de refrigeración por un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
U23PS3S0.book Page 38 Monday, July 16, 2012 4:42 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
7
SAU37833
Precaución relativa al color mate ATENCIÓN
SCA15192
Algunos modelos están provistos de
piezas acabadas en colores mate. Antes
de limpiar el vehículo, pregunte en un
concesionario Yamaha qué productos
se pueden utilizar. Si utiliza un cepillo,
productos químicos o detergentes fuer-
tes para limpiar estas piezas rayará o da-
ñará la superficie. Asimismo, evite
aplicar cera a las piezas con acabado en
color mate.
SAU54710
Cuidados Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo1. Cubra la salida del silenciador con una
bolsa de plástico cuando el motor se
haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los sellos,
las juntas y los ejes de las ruedas. En-
juague siempre la suciedad y el des-
engrasador con agua. Limpieza
ATENCIÓN
SCA10772
●
No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.
●
Una limpieza inadecuada puede da-
ñar las partes de plástico (como los
carenados, paneles, parabrisas, la
óptica del faro o del indicador, etc.)
y los silenciadores. Para limpiar el
plástico utilice únicamente un trapo
suave y limpio o una esponja y
agua. No obstante, si las piezas de
plástico no quedan bien limpias
con agua, se puede diluir en ella un
detergente suave. Se debe eliminar
con agua abundante todo residuo
de detergente, pues este resulta
perjudicial para las piezas de plásti-
co.
U23PS3S0.book Page 1 Monday, July 16, 2012 4:42 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
●
No utilice productos químicos fuer-
tes para las piezas de plástico. Evite
utilizar trapos o esponjas que ha-
yan estado en contacto con produc-
tos de limpieza fuertes o abrasivos,
disolventes o diluyentes, combusti-
ble (gasolina), desoxidantes o an-
tioxidantes, líquido de frenos,
anticongelante o electrólito.
●
No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.
●
Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un peque-
ña parte oculta del parabrisas para
asegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticos
después de lavarlo.
Después de una utilización normalElimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de conducir con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o la sal que se esparce en las
calles durante el invierno resultan suma-
mente corrosivas en combinación con el
agua; observe el procedimiento siguiente
cada vez que conduzca con lluvia, junto al
mar o en calles donde se haya esparcido
sal.NOTALa sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-
da la primavera.1. Lave la motocicleta con agua fría y undetergente suave cuando el motor se
haya enfriado. ATENCIÓN: No utilice
agua caliente, ya que incrementa la
acción corrosiva de la sal.
[SCA10791]
2. Después de secar la motocicleta, apli- que un protector contra la corrosión en
aerosol sobre todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
Limpieza del parabrisasNo utilice limpiadores alcalinos o muy áci-
dos, gasolina, líquido de frenos ni cualquier
otro disolvente. Limpie el parabrisas con un
paño o esponja humedecidos con un deter-
gente neutro y seguidamente enjuáguelo
con agua abundante. Como limpieza adi-
cional utilice Yamaha Windshield Cleaner u
otro limpiador de calidad. Algunos produc-
tos de limpieza para plásticos pueden dejar
rayas sobre el parabrisas. Antes de utilizar-
los haga una prueba en una zona que no
afecte a la visibilidad.
Después de la limpieza 1. Seque la motocicleta con una gamuza o un trapo absorbente.
2. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable, incluido el sis-
tema de escape. (Con el abrillantador
puede incluso eliminarse la decolora-
ción térmica de los sistemas de esca-
pe de acero inoxidable).
U23PS3S0.book Page 2 Monday, July 16, 2012 4:42 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7
3. Se recomienda aplicar un aerosol anti-corrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
4. Utilice aceite en aerosol como limpia- dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
7. Deje que la motocicleta se seque por completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11131
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.●
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
●
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas, pruebe la capacidad de frenado y el
comportamiento en curvas de la
motocicleta.
ATENCIÓN
SCA10800
●
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
●
No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
●
Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA●
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
●
Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
SAU49591
Almacenamiento Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.ATENCIÓN
SCA10810
●
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.
●
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses: 1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
U23PS3S0.book Page 3 Monday, July 16, 2012 4:42 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7
2. Llene el depósito de gasolina y añadaestabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ¡ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electrodos de la bujía cuando
haga girar el motor.
[SWA10951]
e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas. 4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra la salida del silenciador con una bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com- pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-28.
NOTAEfectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
U23PS3S0.book Page 4 Monday, July 16, 2012 4:42 PM

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:2255 mm (88.8 in)
Anchura total:
980 mm (38.6 in)
Altura total: 1410 mm (55.5 in)
Altura del asiento: 845/870 mm (33.3/34.3 in)
Distancia entre ejes:
1540 mm (60.6 in)
Holgura mínima al suelo: 205 mm (8.07 in)
Radio de giro mínimo: 2700 mm (106.3 in)Peso:Peso en orden de marcha:261 kg (575 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros: 2 cilindros en línea
Cilindrada: 1199 cm³
Calibre × Carrera:
98.0 × 79.5 mm (3.86 × 3.13 in)
Relación de compresión: 11.00 : 1
Sistema de arranque: Arranque eléctrico
Sistema de lubricación:
Cárter seco
Aceite de motor:Marca recomendada:YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 o 20W-50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin cartucho de repuesto del filtro de
aceite:3.10 L (3.28 US qt, 2.73 Imp.qt)
Con cartucho de repuesto del filtro de
aceite: 3.40 L (3.59 US qt, 2.99 Imp.qt)Caja del engranaje final:Tipo:Aceite de engranaje de cardán SAE 80 API
GL-5 o aceite de engranajes hipoidales
SAE 80 API GL-4 originales Yamaha
Cantidad:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):0.26 L (0.27 US qt, 0.23 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas): 1.83 L (1.93 US qt, 1.61 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:Únicamente gasolina super sin plomo
Capacidad del depósito de combustible:
23.0 L (6.08 US gal, 5.06 Imp.gal)
Cantidad de reserva de combustible: 3.9 L (1.03 US gal, 0.86 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Marca ID:23P1 00Bujía(s):Fabricante/modelo: NGK/CPR8EB9
Distancia entre electrodos de la bujía: 0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:
1.466 (85/58)
Transmisión final: Eje
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U23PS3S0.book Page 1 Monday, July 16, 2012 4:42 PM

ESPECIFICACIONES
8-2
8
Relación de reducción secundaria:2.987 (21/25 x 32/9)
Tipo de transmisión: Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes: 1a:
2.769 (36/13)
2a: 2.063 (33/16)
3a: 1.571 (33/21)
4a:
1.250 (30/24)
5a: 1.042 (25/24)
6a: 0.929 (26/28)Chasis:Tipo de bastidor:Bastidor de larguero central
Ángulo del eje delantero: 28.00 °
Base del ángulo de inclinación:
126 mm (5.0 in)Neumático delantero:Tipo:Sin cámara
Tamaño:
110/80R19M/C 59V
Fabricante/modelo: BRIDGESTONE/BW501 Fabricante/modelo:
METZELER/TOURANCE EXP C
Neumático trasero:Tipo:
Sin cámara
Tamaño: 150/70R17M/C 69V
Fabricante/modelo: BRIDGESTONE/BW502
Fabricante/modelo:
METZELER/TOURANCE EXP CCarga:Carga máxima:209 kg (461 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero: 225 kPa (2.25 kgf/cm², 33 psi)
Trasero: 250 kPa (2.50 kgf/cm², 36 psi)
Condiciones de carga:
90–209 kg (198–461 lb)
Delantero: 225 kPa (2.25 kgf/cm², 33 psi)
Trasero: 290 kPa (2.90 kgf/cm², 42 psi)Rueda delantera:Tipo de rueda:Rueda de radios Tamaño de la llanta:
19M/C x MT2.50
Rueda trasera:Tipo de rueda:
Rueda de radios
Tamaño de la llanta: 17M/C x MT4.00Sistema de freno unificado:Operación:
Se activa con el freno delanteroFreno delantero:Tipo:Freno de disco doble
Operación:
Operación con mano derecha
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación: Operación con pie derecho
Líquido de frenos especificado: DOT 4Suspensión delantera:Tipo:Horquilla telescópica
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
190.0 mm (7.48 in)Suspensión trasera:Tipo:Basculante (suspensión de unión)
U23PS3S0.book Page 2 Monday, July 16, 2012 4:42 PM
