YAMAHA XT1200Z 2014 Betriebsanleitungen (in German)

TECHNISCHE DATEN
8-2
8
Achsantrieb:Kardan
Sekundäruntersetzungsverhältnis: 2.987 (21/25 x 32/9)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung: Fußbedienung (links)
Getriebeabstufung: 1. Gang:2.769 (36/13)
2. Gang: 2.063 (33/16)
3. Gang:
1.571 (33/21)
4. Gang: 1.250 (30/24)
5. Gang: 1.042 (25/24)
6. Gang:
0.929 (26/28)Fahrgestell:Rahmenbauart:Rückgratrahmen
Lenkkopfwinkel:
28.00 Grad
Nachlauf: 126 mm (5.0 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 110/80R19M/C 59V Hersteller/Typ:
BRIDGESTONE/BW501
Hinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 150/70R17M/C 69V
Hersteller/Typ: BRIDGESTONE/BW502Zuladung:Max. Gesamtzuladung: 213 kg (470 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:0–90 kg (0–198 lb)
Vorn:225 kPa (2.25 kgf/cm², 33 psi)
Hinten:
250 kPa (2.50 kgf/cm², 36 psi)
Zuladungsbedingung: 90–213 kg (198–470 lb)
Vorn:225 kPa (2.25 kgf/cm², 33 psi)
Hinten:
290 kPa (2.90 kgf/cm², 42 psi)Vorderrad:Rad-Bauart:Speichenrad
Felgengröße:
19M/C x MT2.50
Hinterrad:Rad-Bauart:Speichenrad
Felgengröße:
17M/C x MT4.00Vereinigtes Bremssystem:Betätigung:Betätigt durch die VorderradbremseVorderradbremse:Bauart:Doppelscheibenbremse
Betätigung: Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft
Federweg: 190.0 mm (7.48 in)Hinterrad-Federung:Bauart:Schwinge (Gelenkaufhängung)
U2BSG0G0.book Page 2 Tuesday, October 8, 2013 6:07 PM

TECHNISCHE DATEN
8-3
8
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg: 190.0 mm (7.48 in)Elektrische Anla ge:Zündsystem:
TCI
Lichtmaschine: Drehstromgenerator mit
PermanentmagnetBatterie:Typ:YTZ12S
Spannung, Kapazität:
12 V, 11.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannun g, Watt × Anzahl:Scheinwerfer:
12 V, 55.0 W × 2
Rücklicht/Bremslicht: LED
Blinklicht vorn:
LED
Blinklicht hinten: LED
Standlicht vorn: 12 V, 5.0 W × 2
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung: LED Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte: LED
Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte: LED
Motorstörungs-Warnleuchte: LED
ABS-Warnleuchte:
LED
Tempomat “SET”-Kontrollleuchte: LED
Tempomat “ON”-Kontrollleuchte: LED
Anzeigeleuchte des Wegfahrsperren-
Systems: LED
Kontroll-/Warnleuchte des
Traktionskontrollsystems: LED
Sicherun gen:Hauptsicherung:
50.0 A
Scheinwerfersicherung: 20.0 A
Bremslichtsicherung:
1.0 A
Signalanlagensicherung: 7.5 A
Zündungssicherung: 20.0 A Parkleuchten-Sicherung:
7.5 A
Kühlerlüftersicherung: 20.0 A
Sicherung des Kraftstoffeinspritz-Systems:
20.0 A
Sicherung des ABS-Kontrolleinheit: 7.5 A
Sicherung des ABS-Motors: 30.0 A
ABS-Magnetventilsicherung:
20.0 A
Tempomat-Sicherung: 1.0 A
Nebenverbrauchersicherung: 3.0 A
Zusatzsicherung:
7.5 A
Sicherung des elektrisches Drosselventils: 7.5 A
O/P (optional) Sicherung: 20.0 A
U2BSG0G0.book Page 3 Thursday, September 12, 2013 8:33 AM

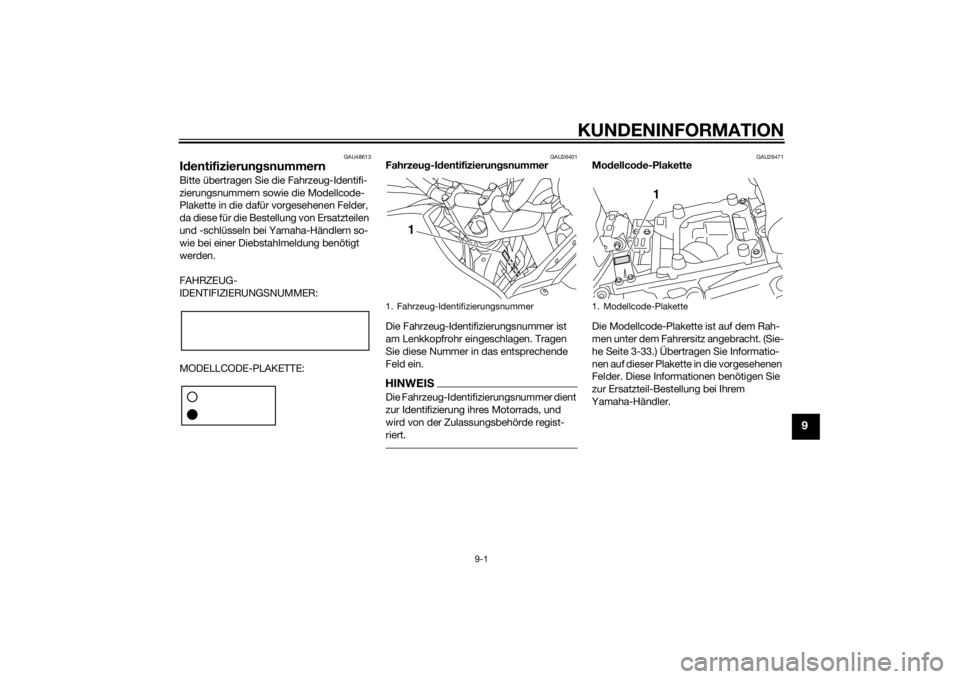

KUNDENINFORMATION
9-1
9
GAU48613
Id entifizierun gsnummernBitte übertragen Sie die Fahrzeug-Identifi-
zierungsnummern sowie die Modellcode-
Plakette in die dafür vorgesehenen Felder,
da diese für die Bestellung von Ersatzteilen
und -schlüsseln bei Yamaha-Händlern so-
wie bei einer Diebstahlmeldung benötigt
werden.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeug -Identifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26471
Mo dellco de-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-33.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Fahrzeug-Identifizierungsnummer
1
1. Modellcode-Plakette
1
U2BSG0G0.book Page 1 Thursday, September 12, 2013 8:33 AM

10-1
10
INDEXAAbblend-/Lichthupenschalter ............... 3-23
ABS ....................................................... 3-27
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-5
Achsantriebsöl ...................................... 6-14
Anzeigeleuchte des Wegfahrsperren-Systems ..................... 3-6BBatterie ................................................. 6-28
Blinker-Kontrollleuchten ......................... 3-4
Blinkerschalter ...................................... 3-23
Blinker und Rücklicht/Bremslicht ......... 6-32
Bordwerkzeug......................................... 6-2
Bremsflüssigkeitsstand, prüfen ............ 6-23
Bremslichtschalter ................................ 6-22
Brems- und Kupplungsflüssigkeit, wechseln............................................. 6-24DD-Modus (Antriebsmodus).................... 3-22EEinfahrvorschriften .................................. 5-3FFahrersitz .............................................. 3-33
Fahrersitzhöhe, einstellen ..................... 3-33
Fahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen............................. 3-38
Fehlersuchdiagramme .......................... 6-38
Fehlersuche .......................................... 6-36
Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel ..................................... 3-26
Fußbrems- und Schalthebel, prüfen und schmieren .................................... 6-25
Fußschalthebel ..................................... 3-25
GGasdrehgriff und Gaszug, kontrollieren und schmieren ................................... 6-25
Gepäckträger........................................ 3-39HHandbremshebel .................................. 3-25
Handbrems- und Kupplungshebel, prüfen und schmieren ........................ 6-25
Hupenschalter ...................................... 3-23IIdentifizierungsnummern ........................ 9-1KKatalysator ........................................... 3-32
Kennzeichenleuchten-Lampe, auswechseln ...................................... 6-32
Kontroll- und Warnleuchten ................... 3-4
Kontroll-/Warnleuchte des Traktionskontrollsystems ..................... 3-5
Kraftstoff............................................... 3-30
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ............................... 3-32
Kraftstoff, Tipps zum Sparen ................. 5-3
Kühlflüssigkeit ...................................... 6-16
Kupplungshebel .......................... 3-24, 6-21LLage der Teile ......................................... 2-1
Leerlaufdrehzahl, prüfen ....................... 6-17
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen .................................. 3-23
Lenkung, prüfen ................................... 6-27
Luftfiltereinsatz ..................................... 6-17MMenü-Wahlknopf .................................. 3-24
Modellcode-Plakette .............................. 9-1 Motor anlassen .......................................5-1
Motoröl und Ölfilterpatrone...................6-11
Motorrad aufbocken .............................6-36
Motorstart-/stoppschalter .....................3-23
Motorstörungs-Warnleuchte ...................3-5
Multifunktionsmesser-Einheit................3-10
NNebenverbraucheranschluss-Buchse...3-43OÖlstand-Warnleuchte ..............................3-4PParken .....................................................5-4
Pflege ......................................................7-1RRäder ....................................................6-21
Radlager, prüfen ...................................6-27
Reifen ....................................................6-18SSchalten ..................................................5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen........................6-22
Scheinwerferlampe, auswechseln ........6-31
Schwingen-Drehpunkte, schmieren......6-26
Seitenständer ........................................3-40
Seitenständer, prüfen und schmieren ...6-26
Sicherheitsinformationen ........................1-1
Sicherungen, wechseln .........................6-29
Spanngurt-Halterungen ........................3-40
Spiel des Gasdrehgriffs, prüfen ............6-18
Spiel des Handbremshebels, prüfen.....6-22
Standlichtlampe, auswechseln .............6-33
System der Wegfahrsperre .....................3-1TTankverschluss .....................................3-30
U2BSG0G0.book Page 1 Thursday, September 12, 2013 8:33 AM

INDEX
10-2
10
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-36
Teleskopgabel, prüfen .......................... 6-26
Tempomat .............................................. 3-6
Tempomat-Bedienelemente ................. 3-24
Tempomat-Kontrollleuchten................... 3-4
Traktionskontrollsystem ....................... 3-28VVentilspiel ............................................. 6-18
Verkleidungsteile, abnehmen und montieren ............................................. 6-8
Vorsicht bei Mattfarben .......................... 7-1WWahlknopf ............................................ 3-24
Warnblinkschalter ................................. 3-24
Wartung, Abgas-Kontrollsystem ............ 6-3
Wartung und Schmierung, regelmäßig ... 6-4
Windschutzscheibe .............................. 3-35ZZündkerzen, prüfen .............................. 6-10
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u. Anlasssperrschalter-System .............. 3-41
