YAMAHA XT1200Z 2014 Manuale duso (in Italian)

CARATTERISTICHE TECNICHE
8-3
8
Tipo a molla/ammortizzatore:Molla a spirale / ammortizzatore gas/olio
Escursione ruota: 190.0 mm (7.48 in)Impianto elettrico:Sistema d’accensione:TCI
Sistema di carica: Volano magnete in C.A.Batteria:Modello:YTZ12S
Tensione, capacità: 12 V, 11.0 AhFaro:Tipo a lampadina:Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 55.0 W × 2
Lampada biluce fanalino/stop: LED
Indicatore di direzione anteriore: LED
Indicatore di direzione posteriore:
LED
Luce ausiliaria: 12 V, 5.0 W × 2
Luce targa: 12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle: LED Spia abbagliante:
LED
Spia del livello dell’olio: LED
Spia degli indicatori di direzione:
LED
Spia problemi al motore: LED
Spia dell’ABS: LED
Spia “SET” regolatore automatico della
velocità: LED
Spia “ON” regolatore automatico della
velocità: LED
Spia del sistema immobilizzatore:
LED
Spia di segnalazione del sistema di controllo
della trazione:
LED
Fusibili:Fusibile principale:50.0 A
Fusibile del faro:
20.0 A
Fusibile luce stop: 1.0 A
Fusibile dell’impianto di segnalazione: 7.5 A
Fusibile dell’accensione:
20.0 A
Fusibile della luce di posizione: 7.5 A Fusibile della ventola del radiatore:
20.0 A
Fusibile dell’impianto di iniezione carburante: 20.0 A
Fusibile della centralina dell’ABS:
7.5 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS: 20.0 A
Fusibile del regolatore automatico della
velocità: 1.0 A
Fusibile presa supplementare CC:
3.0 A
Fusibile di backup: 7.5 A
Fusibile della valvola a farfalla elettrica: 7.5 A
Fusibile O/P (opzione):
20.0 A
U2BSH0H0.book Page 3 Tuesday, October 8, 2013 6:15 PM

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48613

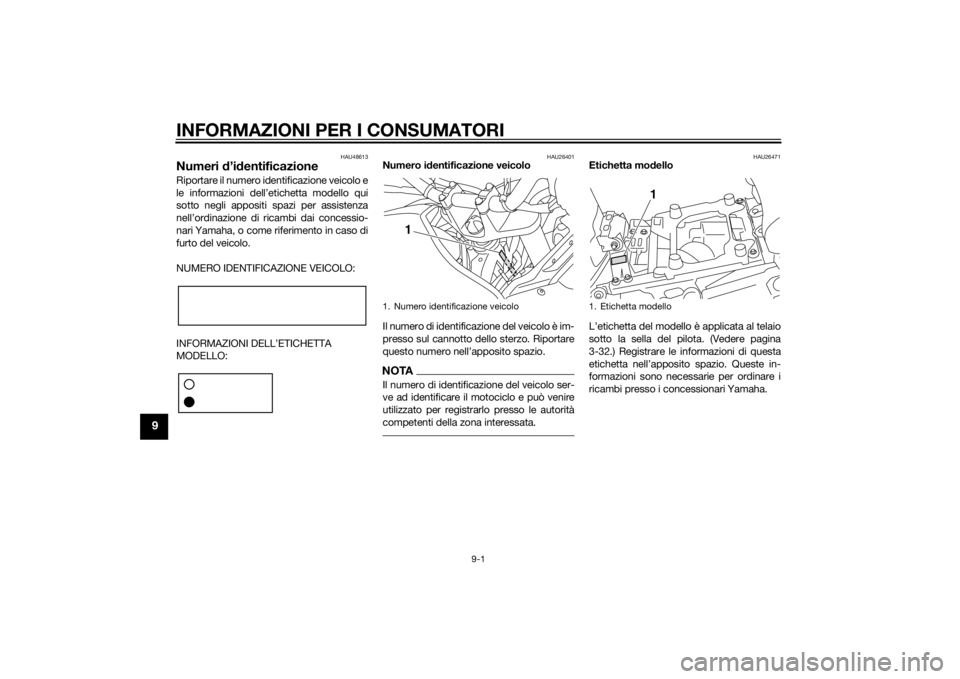

Numeri d’id entificazioneRiportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessio-
nari Yamaha, o come riferimento in caso di
furto del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401
Numero i dentificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26471
Etichetta mo dello
L’etichetta del modello è applicata al telaio
sotto la sella del pilota. (Vedere pagina
3-32.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste in-
formazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Etichetta modello
1
U2BSH0H0.book Page 1 Thursday, September 12, 2013 8:37 AM

10-1
10
INDICE ANALITICO
AABS....................................................... 3-26
Accensione del motore........................... 5-1
Altezza sella pilota, regolazione ........... 3-32
Assieme ammortizzatore, regolazione ......................................... 3-37
Attacchi cinghie portabagagli ............... 3-39BBatteria ................................................. 6-29
Blocchetto accensione/bloccasterzo ..... 3-2CCambi di marcia ..................................... 5-2
Candele, controllo ................................ 6-11
Caratteristiche tecniche.......................... 8-1
Carburante............................................ 3-30
Carburante, consigli per ridurne il consumo .............................................. 5-3
Carenature, rimozione e installazione .... 6-9
Cavalletto laterale ................................. 3-39
Cavalletto laterale, controllo e lubrificazione ...................................... 6-27
Come supportare il motociclo .............. 6-37
Commutatore luce abbagliante/
anabbagliante/interruttore di
segnalazione luce abbagliante ........... 3-22
Convertitore catalitico .......................... 3-31
Cuscinetti ruote, controllo .................... 6-29DD-mode (modalità di guida) .................. 3-21EElemento filtrante.................................. 6-18
Etichetta modello.................................... 9-1FForcella, controllo ................................. 6-28 Forcella, regolazione ............................ 3-35
Fusibili, sostituzione ............................. 6-31
GGioco della leva freno, controllo .......... 6-22
Gioco della manopola acceleratore,
controllo ............................................. 6-18
Gioco valvole........................................ 6-19IIndicatore di direzione e lampada
biluce fanalino/stop ........................... 6-34
Informazioni di sicurezza........................ 1-1
Interruttore avviamento/arresto
motore ............................................... 3-22
Interruttore dei menu............................ 3-23
Interruttore dell’avvisatore acustico ..... 3-22
Interruttore di selezione ....................... 3-23
Interruttore indicatori di direzione ........ 3-22
Interruttore luci d’emergenza ............... 3-23
Interruttori del sistema di regolazione automatica della velocità ................... 3-23
Interruttori luce stop............................. 6-23
Interruttori manubrio ............................ 3-22KKit attrezzi .............................................. 6-2LLampada faro, sostituzione.................. 6-32
Lampada luce di posizione anteriore, sostituzione........................................ 6-35
Lampada luce targa, sostituzione ........ 6-34
Leva freno ............................................ 3-25
Leva frizione ................................ 3-24, 6-22
Leve freno e frizione, controllo e lubrificazione ...................................... 6-27 Liquidi del freno e della frizione,
cambio................................................ 6-25
Liquido refrigerante............................... 6-16
Livello liquido freni, controllo ................ 6-24
MManopola e cavo acceleratore, controllo e lubrificazione .................... 6-26
Manutenzione e lubrificazione, periodica............................................... 6-4
Manutenzione, sistema di controllo
emissioni .............................................. 6-3NNumeri d’identificazione ......................... 9-1
Numero identificazione veicolo............... 9-1OOlio cardano ......................................... 6-15
Olio motore e cartuccia filtro olio ......... 6-12PParabrezza ............................................ 3-34
Parcheggio.............................................. 5-4
Pastiglie del freno anteriore e posteriore, controllo ........................... 6-23
Pedale cambio ...................................... 3-24
Pedale freno.......................................... 3-26
Pedali freno e cambio, controllo e lubrificazione ...................................... 6-26
Perni del forcellone, lubrificazione ........ 6-28
Pneumatici ............................................ 6-19
Portapacchi .......................................... 3-38
Posizioni dei componenti ....................... 2-1
Presa ausiliaria (CC).............................. 3-42
Pulizia ..................................................... 7-1RRegime del minimo, controllo ............... 6-18
U2BSH0H0.book Page 1 Thursday, September 12, 2013 8:37 AM

INDICE ANALITICO
10-2
10
Ricerca ed eliminazione guasti ............. 6-38
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
Ruote .................................................... 6-22SSella pilota ............................................ 3-32
Sistema di controllo della trazione........ 3-27
Sistema d’interruzione circuito accensione ......................................... 3-40
Sistema di regolazione automatica
della velocità......................................... 3-6
Sistema immobilizzatore......................... 3-1
Spia ABS................................................. 3-4
Spia guasto motore ................................ 3-4
Spia immobilizer ..................................... 3-5
Spia livello olio ........................................ 3-3
Spia luce abbagliante ............................. 3-3
Spia marcia in folle ................................. 3-3
Spia sistema di controllo della
trazione ................................................. 3-5
Spie d’avvertimento e di segnalazione ... 3-3
Spie del regolatore automatico di
velocità ................................................. 3-4
Spie indicatori di direzione ..................... 3-3
Sterzo, controllo ................................... 6-29
Strumento multifunzione......................... 3-9TTabelle di ricerca ed eliminazione guasti .................................................. 6-39
Tappo serbatoio carburante ................. 3-29
Tubetto sfiato e tubo di troppopieno del serbatoio carburante .................... 3-31
VVerniciatura opaca, prestare attenzione............................................. 7-1
