YAMAHA XT1200Z 2015 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2015, Model line: XT1200Z, Model: YAMAHA XT1200Z 2015Pages: 118, PDF-Größe: 3.13 MB
Page 91 of 118

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-25
6
GAU44275

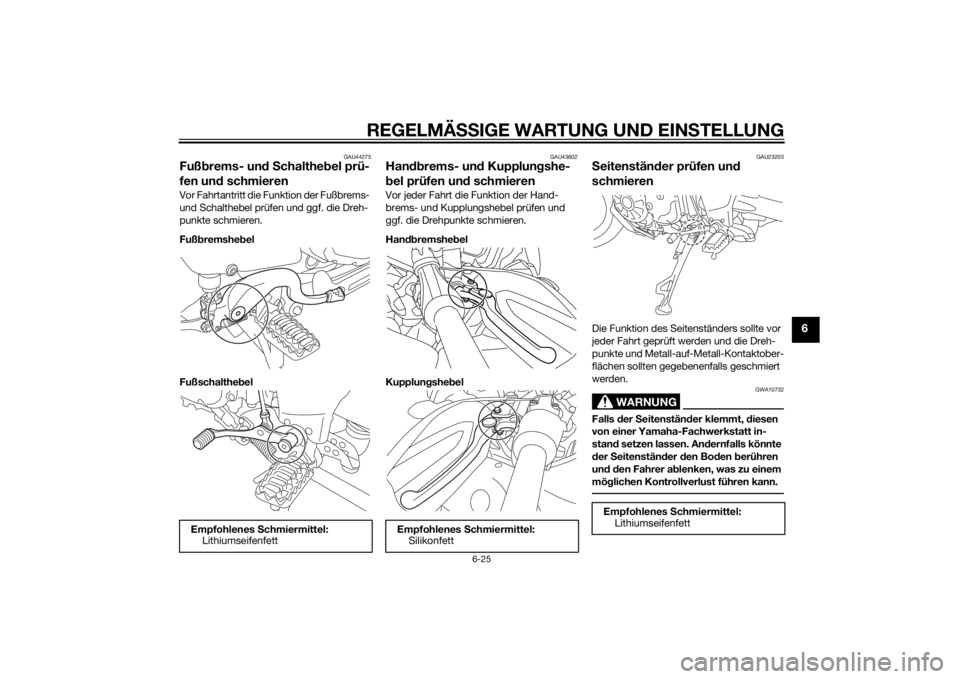

Fußbrems- un d S chaltheb el prü-
fen un d schmierenVor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
Fuß bremshe bel
Fußschalthe bel
GAU43602
Han dbrems- un d Kupplun gshe-
b el prüfen un d schmierenVor jeder Fahrt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren.
Han dbremsheb el
Kupplun gshe bel
GAU23203
S eitenstän der prüfen un d
schmierenDie Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10732
Falls der Seitenständ er klemmt, diesen
von einer Yamaha-Fachwerkstatt in-
stan d setzen lassen. An dernfalls könnte
d er Seitenstän der den Bo den berühren
un d d en Fahrer a blenken, was zu einem
mö glichen Kontrollverlust führen kann.
Empfohlenes Schmiermittel:
Lithiumseifenfett
Empfohlenes Schmiermittel:
Silikonfett
Empfohlenes Schmiermittel:
Lithiumseifenfett
U2BSG1G0.book Page 25 Friday, August 1, 2014 9:38 AM
Page 92 of 118

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-26
6
GAUM1653

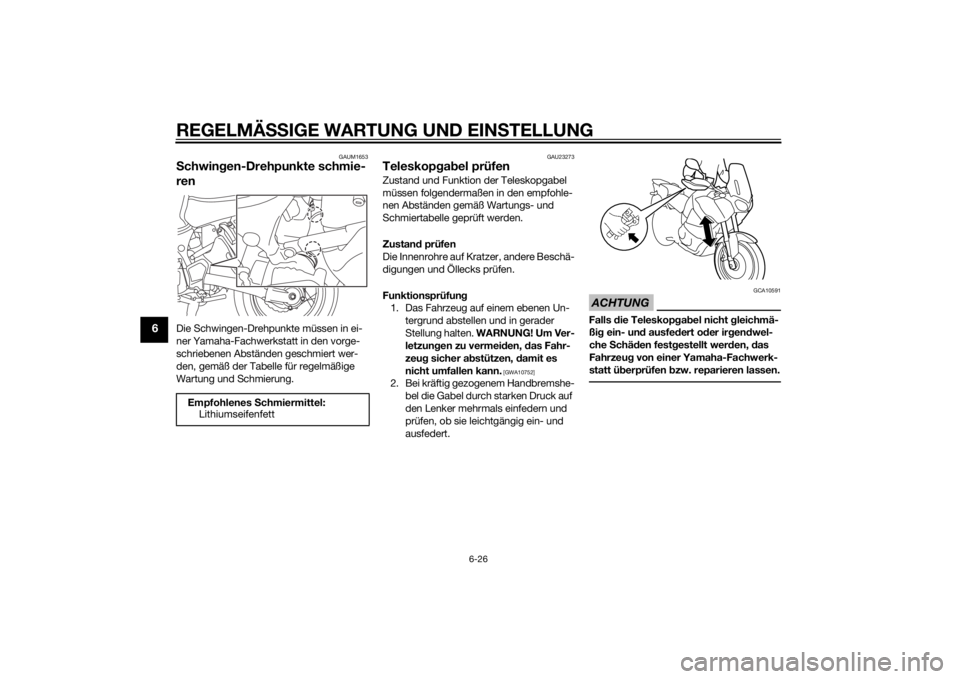

Schwin gen-Drehpunkte schmie-
renDie Schwingen-Drehpunkte müssen in ei-
ner Yamaha-Fachwerkstatt in den vorge-
schriebenen Abständen geschmiert wer-
den, gemäß der Tabelle für regelmäßige
Wartung und Schmierung.
GAU23273
Teleskop gab el prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustan d prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfun g
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader
Stellung halten. WARNUNG! Um Ver-
letzun gen zu vermei den, das Fahr-
zeu g sicher a bstützen, damit es
nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe- bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskop gab el nicht g leichmä-
ßi g ein- un d ausfed ert oder ir gen dwel-
che Schäd en fest gestellt wer den, das
Fahrzeu g von einer Yamaha-Fachwerk-
statt ü berprüfen bzw. reparieren lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett
U2BSG1G0.book Page 26 Friday, August 1, 2014 9:38 AM
Page 93 of 118

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-27
6
GAU23284

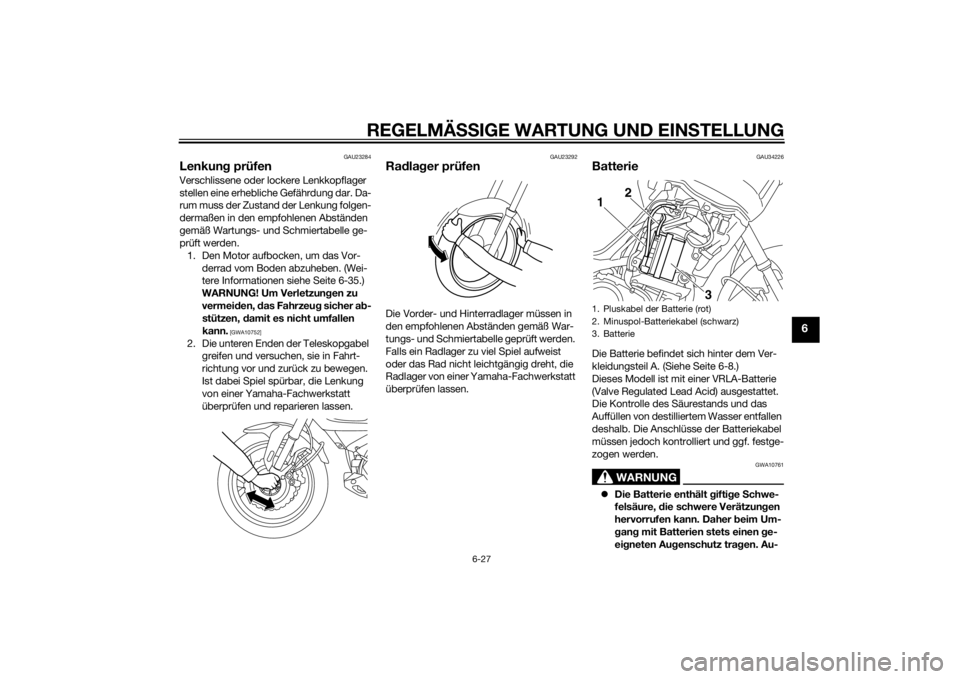

Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden.
1. Den Motor aufbocken, um das Vor- derrad vom Boden abzuheben. (Wei-
tere Informationen siehe Seite 6-35.)
WARNUNG! Um Verletzun gen zu
vermei den, das Fahrzeu g sicher a b-
stützen, damit es nicht umfallen
kann.
[GWA10752]
2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radla ger prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU34226
BatterieDie Batterie befindet sich hinter dem Ver-
kleidungsteil A. (Siehe Seite 6-8.)
Dieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des Säurestands und das
Auffüllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761
Die Batterie enthält gifti ge Schwe-
felsäure, die schwere Verätzun gen
hervorrufen kann. Daher beim Um-
g an g mit Batterien stets einen g e-
ei gneten Aug enschutz tra gen. Au-1. Pluskabel der Batterie (rot)
2. Minuspol-Batteriekabel (schwarz)
3. Batterie1
3
2
U2BSG1G0.book Page 27 Friday, August 1, 2014 9:38 AM
Page 94 of 118

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-28
6
gen, Haut un d Klei dun g unter
keinen Umstän den mit Batteriesäu-
re in Berührun g b rin gen. Im Falle,
d ass Batteriesäure mit Haut in Be-
rührun g kommt, führen S ie die fol-
g en den ER STE HILFE-Maßnahmen
d urch.
ÄUßERLICH: Mit reichlich Was-
ser a bspülen.
INNERLICH: Große Men gen
Wasser o der Milch trinken un d
sofort einen Arzt rufen.
destens 15 Minuten
lan g g rün dlich mit Wasser spülen
un d sofort einen Arzt aufsuchen.
Die Batterie erzeu gt explosives
Wasserstoff gas (Knall gas). Daher
Funken, offene Flammen, b rennen-
d e Zi garetten un d an dere Feuer-
quellen von der Batterie fern halten.
Beim La den der Batterie in g e-
schlossenen Räumen für ausrei-
chen de Belüftun g sor gen.
DIE S UN D BATTERIEN VON KIN-
DER
N FERN HALTEN.
Batterie aufla den
Bei Entladung die Batterie so bald wie
möglich von einer Yamaha-Fachwerkstatt
aufladen lassen. Beachten Sie, dass die
Batterie sich durch die Zuschaltung elektri- scher Nebenverbraucher schneller entlädt,
wenn das Fahrzeug mit solchen ausgestat-
tet ist.
ACHTUNG
GCA16522
Zum La
den der VRLA-Batterie (Valve Re-
g ulate d Lea d Acid ) ist ein spezielles
Konstantspannun gs-La deg erät nöti g.
Bei Verwen dun g eines herkömmlichen
La deg eräts nimmt die Batterie S chaden.Batterie la gern
1. Wird das Fahrzeug über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern. ACHTUNG:
Beim Aus bau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” ged reht wur de, dann zuerst
d as Minuska bel un d anschließen d
d as Pluska bel a bnehmen.
[GCA16303]
2. Bei einer Stilllegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän- dig aufladen. ACHTUNG: Beim Ein-
b au der Batterie d arauf achten,
d ass der Schlüssel auf “OFF” ge- d
reht wur de, dann zuerst d as Plus-
kab el un d anschließen d d as Mi-
nuska bel anschließen.
[GCA16841]
4. Nach der Montage sicherstellen, dass
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.ACHTUNG
GCA16531
Die Batterie immer in auf gelad enem Zu-
stan d halten. Die Lag erung einer entla-
d enen Batterie kann die Batterie d auer-
haft beschä dig en.
U2BSG1G0.book Page 28 Friday, August 1, 2014 9:38 AM
Page 95 of 118

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-29
6
GAU58961
Sicherun gen wechselnDie Sicherungskästen und die Sicherung
des ABS-Motors befinden sich hinter dem
Verkleidungsteil A, und die Hauptsiche-
rung, die Tempomat-Sicherung und die
Bremslicht-Sicherung befinden sich hinter
dem Verkleidungsteil B. (Siehe Seite 6-8.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten. 2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherun g mit einer höheren
als der vor geschrie benen Ampere-
zahl verwen den, um S chäden an
elektrischen Komponenten un d ei-
nen mö glichen Bran d zu vermei-
d en.
[GWA15132]
1. Sicherung des ABS-Motors
2. ABS-Motor-Ersatzsicherung
3. Hauptsicherung
4. Ersatzsicherung
5. Tempomatsicherung
6. Bremslichtsicherung
7. Sicherungskasten123
5
4
67
1. Scheinwerfersicherung
2. ABS-Magnetventilsicherung
3. Sicherung des elektronischen Drosselventils
4. Sicherung des Kraftstoffeinspritz-Systems
5. Zusatzsicherung (für die Uhr und das Weg-
fahrsperren-System)
6. Kühlerlüftermotorsicherung
7. Zündungssicherung
8. Signalanlagensicherung
9. Sicherung der ABS-Kontrolleinheit
10.Nebenverbrauchersicherung
11.Parkbeleuchtungssicherung
12.O/P (optional) Sicherung
13.Ersatzsicherung
13456
2
7
8
9
10
13
11
12
13
U2BSG1G0.book Page 29 Friday, August 1, 2014 9:38 AM
Page 96 of 118

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-30
6
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von
diesem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU39014
Scheinwerferlampe auswech-
selnDieses Modell ist mit Halogen-Scheinwer-
ferlampen ausgestattet. Eine durchge-
brannte Scheinwerferlampe wie folgt aus-
wechseln.ACHTUNG
GCA10651
Darauf achten, fol gen de Teile nicht zu
b eschä dig en:
Scheinwerferlampe
S chweiß- un d Fettspuren auf dem
Glas beeinträchti gen die Leucht-
kraft un d Le bens dauer der Lampe.
Deshal b d en Glaskol ben der
S cheinwerferlampe nicht mit den
Fing ern berühren. Verunreini gun-
g en der Scheinwerferlampe mit ei-
nem mit Alkohol od er Verdünner
an gefeuchteten Tuch entfernen.
Streuschei be
Keinerlei Aufkle ber o der Folien an
d er Streuschei be an brin gen.
Die vor geschrie bene Lampen-Be-
zeichnun g (Leistun g) un bed in gt be-
ach t
en.
Vo r geschrieb ene Sicherun gen:
Hauptsicherung:
50.0 A
Scheinwerfersicherung: 20.0 A
Bremslichtsicherung: 1.0 A
Parkleuchten-Sicherung:
7.5 A
Signalanlagensicherung: 7.5 A
Zündungssicherung: 20.0 A
Kühlerlüftermotor-Sicherung:
20.0 A
Zusatzsicherung: 7.5 A
Sicherung des elektrisches Drossel-
ventils: 7.5 A
Sicherung des Kraftstoffeinspritz-
Systems: 20.0 A
ABS-Magnetventilsicherung: 20.0 A
Sicherung des ABS-Kontrolleinheit:
7.5 A
Sicherung des ABS-Motors: 30.0 A
Tempomat-Sicherung: 1.0 A
Nebenverbrauchersicherung:3.0 A
O/P (optional) Sicherung: 20.0 A
U2BSG1G0.book Page 30 Friday, August 1, 2014 9:38 AM
Page 97 of 118

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-31
6

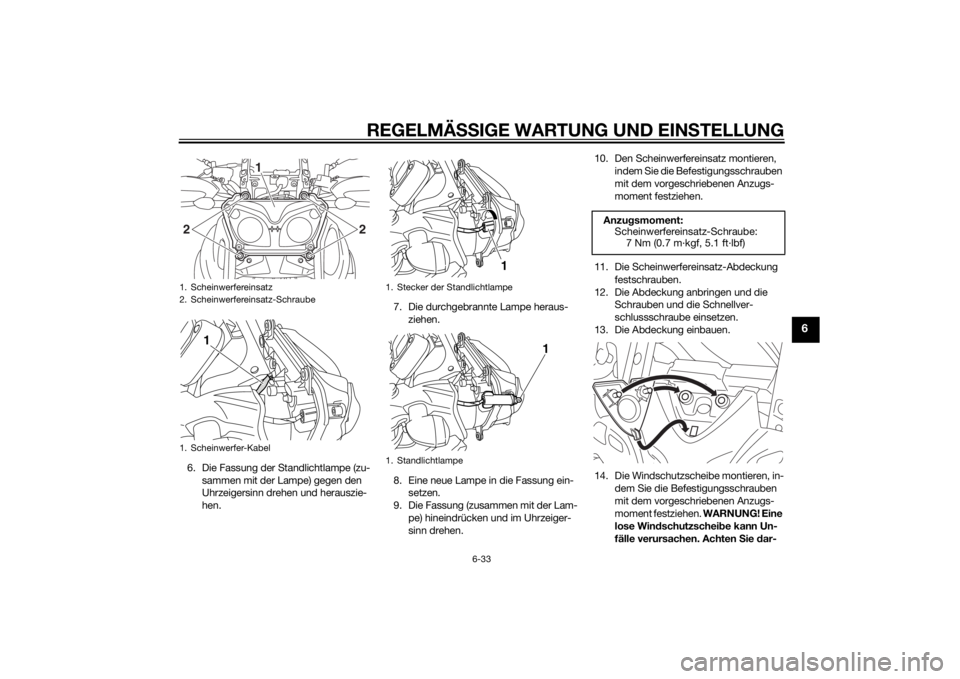

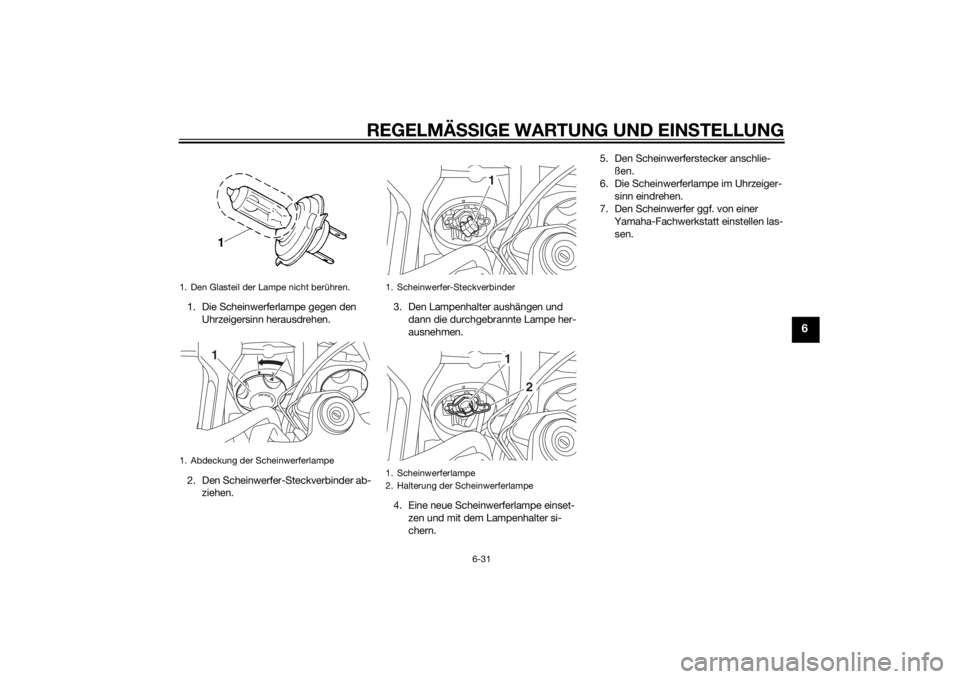

1. Die Scheinwerferlampe gegen den
Uhrzeigersinn herausdrehen.
2. Den Scheinwerfer-Steckverbinder ab- ziehen. 3. Den Lampenhalter aushängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset- zen und mit dem Lampenhalter si-
chern. 5. Den Scheinwerferstecker anschlie-
ßen.
6. Die Scheinwerferlampe im Uhrzeiger- sinn eindrehen.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-sen.1. Den Glasteil der Lampe nicht berühren.
1. Abdeckung der Scheinwerferlampe
1
1. Scheinwerfer-Steckverbinder
1. Scheinwerferlampe
2. Halterung der Scheinwerferlampe
1
1
2
U2BSG1G0.book Page 31 Friday, August 1, 2014 9:38 AM
Page 98 of 118

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-32
6
GAU58971

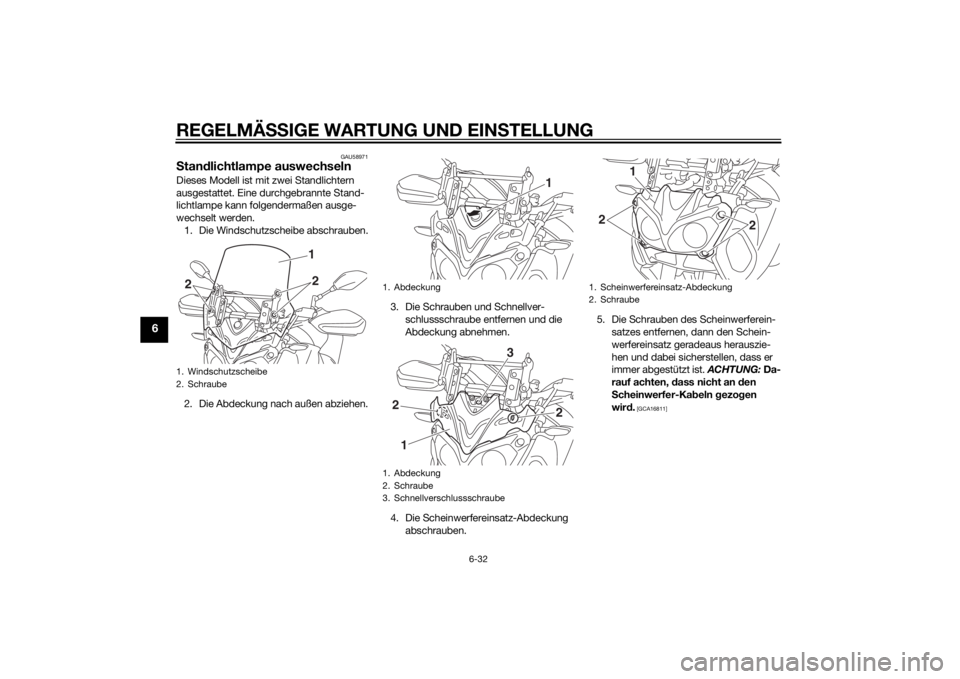

Stan dlichtlampe auswechselnDieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgendermaßen ausge-
wechselt werden.
1. Die Windschutzscheibe abschrauben.
2. Die Abdeckung nach außen abziehen. 3. Die Schrauben und Schnellver-
schlussschraube entfernen und die
Abdeckung abnehmen.
4. Die Scheinwerfereinsatz-Abdeckung abschrauben. 5. Die Schrauben des Scheinwerferein-
satzes entfernen, dann den Schein-
werfereinsatz geradeaus herauszie-
hen und dabei sicherstellen, dass er
immer abgestützt ist. ACHTUNG: Da-
rauf achten, dass nicht an d en
S cheinwerfer-Kab eln gezo gen
wir d.
[GCA16811]
1. Windschutzscheibe
2. Schraube
12
2
1. Abdeckung
1. Abdeckung
2. Schraube
3. Schnellverschlussschraube
1
3
2
21
1. Scheinwerfereinsatz-Abdeckung
2. Schraube
1
2
2
U2BSG1G0.book Page 32 Friday, August 1, 2014 9:38 AM
Page 99 of 118

REGELMÄSSIGE WARTUNG UND EINS TELLUNG
6-33
6
6. Die Fassung der Standlichtlampe (zu-
sammen mit der Lampe) gegen den
Uhrzeigersinn drehen und herauszie-
hen. 7. Die durchgebrannte Lampe heraus-
ziehen.
8. Eine neue Lampe in die Fassung ein- setzen.
9. Die Fassung (zusammen mit der Lam- pe) hineindrücken und im Uhrzeiger-
sinn drehen. 10. Den Scheinwerfereinsatz montieren,
indem Sie die Befestigungsschrauben
mit dem vorgeschriebenen Anzugs-
moment festziehen.
11. Die Scheinwerfereinsatz-Abdeckung festschrauben.
12. Die Abdeckung anbringen und die Schrauben und die Schnellver-
schlussschraube einsetzen.
13. Die Abdeckung einbauen.
14. Die Windschutzscheibe montieren, in- dem Sie die Befestigungsschrauben
mit dem vorgeschriebenen Anzugs-
moment festziehen. WARNUNG! Eine
lose Win dschutzschei be kann Un-
fälle verursachen. Achten S ie dar-1. Scheinwerfereinsatz
2. Scheinwerfereinsatz-Schraube
1. Scheinwerfer-Kabel
1
2
2
1
1. Stecker der Standlichtlampe
1. Standlichtlampe
1
1
Anzugsmoment:
Scheinwerfereinsatz-Schraube: 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
U2BSG1G0.book Page 33 Friday, August 1, 2014 9:38 AM
Page 100 of 118
![YAMAHA XT1200Z 2015 Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-34
6
auf, die Schrau ben mit d em vorge-
schrie benen Anzu gsmoment
festzuziehen.
[GWA15511] GAU58590
Blinker un
d Rücklicht/BremslichtDieses Modell ist m YAMAHA XT1200Z 2015 Betriebsanleitungen (in German) REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-34
6
auf, die Schrau ben mit d em vorge-
schrie benen Anzu gsmoment
festzuziehen.
[GWA15511] GAU58590
Blinker un
d Rücklicht/BremslichtDieses Modell ist m](/img/51/53120/w960_53120-99.png)
REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-34
6
auf, die Schrau ben mit d em vorge-
schrie benen Anzu gsmoment
festzuziehen.
[GWA15511] GAU58590
Blinker un
d Rücklicht/BremslichtDieses Modell ist mit LED-Blinkern und
LED-Rücklicht/Bremslicht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen, falls Blinker oder Rücklicht/Brems-
licht nicht funktioniert.
GAU49722
Kennzeichenleuchten-Lampe
auswechseln1. Die Schrauben der Kennzeichen-
leuchte entfernen.
2. Lampenfassung der Kennzeichenbe- leuchtung (zusammen mit der Lampe)
entfernen, indem sie gegen den Uhr-
zeigersinn herausgedreht und dann
herausgezogen wird.
Anzu
gsmoment:
Schraube der Windschutzscheibe:
0.5 Nm (0.05 m·kgf, 0.36 ft·lbf)1. Kennzeichenbeleuchtungsanlage
2. Schraube der Kennzeichenbeleuchtung
2
1
U2BSG1G0.book Page 34 Friday, August 1, 2014 9:38 AM
