YAMAHA XT1200Z 2015 Betriebsanleitungen (in German)

TECHNISCHE DATEN
8-2
8
Sekundäruntersetzungsverhältnis:
2.987 (21/25 x 32/9)
Getriebeart: klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung: 1. Gang:
2.769 (36/13)
2. Gang: 2.063 (33/16)
3. Gang: 1.571 (33/21)
4. Gang:
1.250 (30/24)
5. Gang: 1.042 (25/24)
6. Gang: 0.929 (26/28)Fahr gestell:Rahmenbauart:
Rückgratrahmen
Lenkkopfwinkel: 28.00 Grad
Nachlauf:
126 mm (5.0 in)Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
110/80R19M/C 59V
Hersteller/Typ: BRIDGESTONE/BW501
Hinterreifen:Ausführung: Schlauchlos-Reifen
Dimension:
150/70R17M/C 69V
Hersteller/Typ: BRIDGESTONE/BW502Zula dung :Max. Gesamtzuladung:
213 kg (470 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluft druck ( bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:225 kPa (2.25 kgf/cm2, 33 psi)
Hinten: 250 kPa (2.50 kgf/cm2, 36 psi)
Zuladungsbedingung:
90–213 kg (198–470 lb)
Vorn:225 kPa (2.25 kgf/cm2, 33 psi)
Hinten: 290 kPa (2.90 kgf/cm2, 42 psi)Vor derra d:Rad-Bauart:
Speichenrad
Felgengröße: 19M/C x MT2.50Hinterra d:Rad-Bauart:
Speichenrad Felgengröße:
17M/C x MT4.00
Vereini gtes Bremssystem:Betätigung:
Betätigt durch die VorderradbremseVor derra dbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Hinterra dbremse:Bauart:
Einzelscheibenbremse
Betätigung: Fußbedienung (rechts)
Empfohlene Flüssigkeit: DOT 4Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart: Spiralfeder, hydraulisch gedämpft
Federweg:
190 mm (7.5 in)Hinterra d-Fe derun g:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
190 mm (7.5 in)
U2BSG1G0.book Page 2 Friday, August 1, 2014 9:38 AM

TECHNISCHE DATEN
8-3
8
Elektrische Anla ge:Zündsystem:
TCI
Lichtmaschine:
Drehstromgenerator mit
PermanentmagnetBatterie:Typ:YTZ12S
Spannung, Kapazität: 12 V, 11.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannun g, Watt × Anzahl:Scheinwerfer:
12 V, 55.0 W × 2
Rücklicht/Bremslicht: LED
Blinklicht vorn: LED
Blinklicht hinten:
LED
Standlicht vorn: 12 V, 5.0 W × 2
Kennzeichenbeleuchtung: 12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrollleuchte: LED
Fernlicht-Kontrollleuchte: LED Ölstand-Warnleuchte:
LED
Blinker-Kontrollleuchte: LED
Motorstörungs-Warnleuchte:
LED
ABS-Warnleuchte: LED
Tempomat “SET”-Kontrollleuchte: LED
Tempomat “ON”-Kontrollleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Kontroll-/Warnleuchte des
Traktionskontrollsystems:
LED
Sicherun gen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
20.0 A
Bremslichtsicherung: 1.0 A
Signalanlagensicherung: 7.5 A
Zündungssicherung:
20.0 A
Parkleuchten-Sicherung: 7.5 A
Kühlerlüftermotor-Sicherung: 20.0 A Sicherung des Kraftstoffeinspritz-Systems:
20.0 A
Sicherung des ABS-Kontrolleinheit: 7.5 A
Sicherung des ABS-Motors:
30.0 A
ABS-Magnetventilsicherung: 20.0 A
Tempomat-Sicherung: 1.0 A
Nebenverbrauchersicherung:
3.0 A
Zusatzsicherung: 7.5 A
Sicherung des elektrisches Drosselventils: 7.5 A
O/P (optional) Sicherung:
20.0 A
U2BSG1G0.book Page 3 Friday, August 1, 2014 9:38 AM

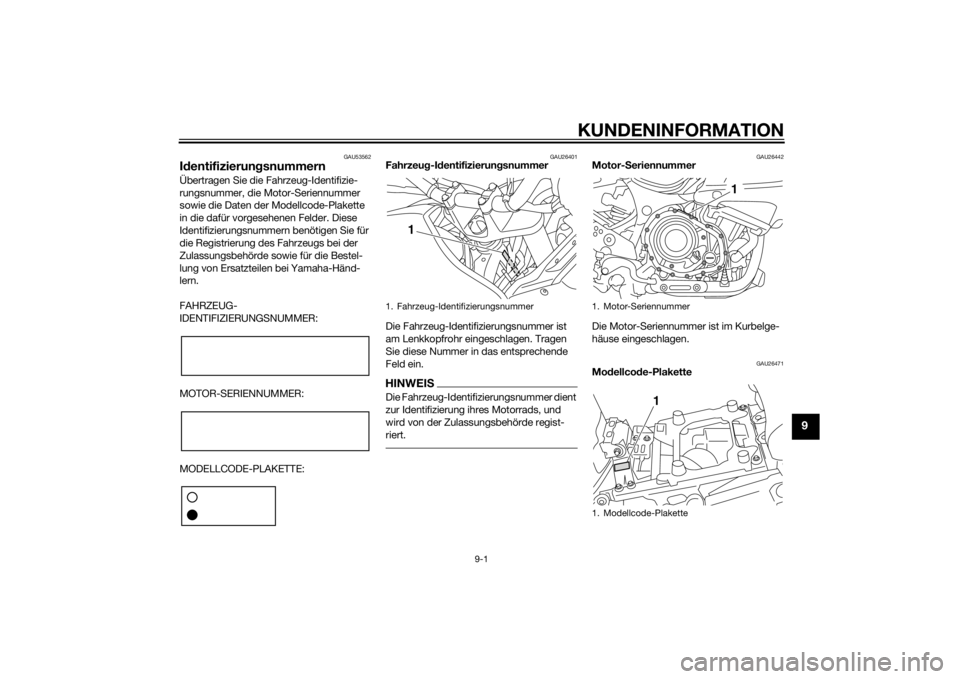

KUNDENINFORMATION
9-1
9
GAU53562
Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeug -Identifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26471
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
U2BSG1G0.book Page 1 Friday, August 1, 2014 9:38 AM

KUNDENINFORMATION
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Fahrersitz angebracht. (Sie-
he Seite 3-33.) Übertragen Sie Informatio-
nen auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.U2BSG1G0.book Page 2 Friday, August 1, 2014 9:38 AM

10-1
10
INDEX
AAbblend-/Lichthupenschalter ............... 3-23
ABS....................................................... 3-27
Abstellen ................................................. 7-4
ABS-Warnleuchte ................................... 3-5
Achsantriebsöl ...................................... 6-14
Anzeigeleuchte des Wegfahrsperren-Systems ............................................... 3-6BBatterie ................................................. 6-27
Blinker-Kontrollleuchten ......................... 3-4
Blinkerschalter ...................................... 3-23
Blinker und Rücklicht/Bremslicht ......... 6-34
Bordwerkzeug ........................................ 6-2
Bremsflüssigkeitsstand, prüfen ............ 6-23
Bremslichtschalter ................................ 6-22
Brems- und Kupplungsflüssigkeit, wechseln ............................................ 6-24DD-Modus (Antriebsmodus) ................... 3-22EEinfahrvorschriften.................................. 5-4FFahrersitz .............................................. 3-33
Fahrersitzhöhe, einstellen ..................... 3-33
Fahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-38
Fehlersuchdiagramme .......................... 6-37
Fehlersuche .......................................... 6-36
Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel..................................... 3-26
Fußbrems- und Schalthebel, prüfen und schmieren.................................... 6-25
Fußschalthebel ..................................... 3-25
GGasdrehgriff und Gaszug, kontrollieren und schmieren ................................... 6-24
Gepäckträger ....................................... 3-39HHandbremshebel.................................. 3-25
Handbrems- und Kupplungshebel, prüfen und schmieren ........................ 6-25
Hupenschalter ...................................... 3-23IIdentifizierungsnummern ........................ 9-1KKatalysator ........................................... 3-32
Kennzeichenleuchten-Lampe, auswechseln ...................................... 6-34
Kontroll- und Warnleuchten ................... 3-4
Kontroll-/Warnleuchte des Traktionskontrollsystems ..................... 3-5
Kraftstoff .............................................. 3-30
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ........................ 3-32
Kraftstoff, Tipps zum Sparen ................. 5-4
Kühlflüssigkeit ...................................... 6-16
Kupplungshebel .......................... 3-24, 6-21LLage der Teile......................................... 2-1
Leerlaufdrehzahl, prüfen ...................... 6-17
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen .................................. 3-23
Lenkung, prüfen ................................... 6-27
Luftfiltereinsatz ..................................... 6-17MMenü-Wahlknopf.................................. 3-24
Modellcode-Plakette .............................. 9-1 Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone .................. 6-11
Motorrad aufbocken ............................. 6-35
Motor-Seriennummer ............................. 9-1
Motorstart-/stoppschalter .................... 3-23
Motorstörungs-Warnleuchte................... 3-5
Multifunktionsmesser-Einheit ............... 3-10
NNebenverbraucheranschluss-
Buchse ............................................... 3-43OÖlstand-Warnleuchte.............................. 3-4PParken..................................................... 5-5
Pflege...................................................... 7-1RRäder .................................................... 6-21
Radlager, prüfen ................................... 6-27
Reifen.................................................... 6-18SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen .............................. 6-22
Scheinwerferlampe, auswechseln ........ 6-30
Schwingen-Drehpunkte, schmieren ..... 6-26
Seitenständer........................................ 3-40
Seitenständer, prüfen und
schmieren ........................................... 6-25
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-29
Spanngurt-Halterungen ........................ 3-40
Spiel des Gasdrehgriffs, prüfen ............ 6-18
Spiel des Handbremshebels, prüfen .... 6-21
Standlichtlampe, auswechseln ............. 6-32
U2BSG1G0.book Page 1 Friday, August 1, 2014 9:38 AM

INDEX
10-2
10
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-30
Technische Daten ................................... 8-1
Teleskopgabel, einstellen ..................... 3-36
Teleskopgabel, prüfen .......................... 6-26
Tempomat............................................... 3-6
Tempomat-Bedienelemente ................. 3-24
Tempomat-Kontrollleuchten................... 3-4
Traktionskontrollsystem........................ 3-28VVentilspiel.............................................. 6-18
Verkleidungsteile, abnehmen und montieren.............................................. 6-8
Vorsicht bei Mattfarben .......................... 7-1WWahlknopf ............................................. 3-24
Warnblinkschalter ................................. 3-24
Wartung, Abgas-Kontrollsystem............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4
Windschutzscheibe............................... 3-35ZZündkerzen, prüfen............................... 6-10
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-41
U2BSG1G0.book Page 2 Friday, August 1, 2014 9:38 AM

U2BSG1G0.book Page 3 Friday, August 1, 2014 9:38 AM

PRINTED IN JAPAN2015.05-0.3×1 CR (G)
DIC183
AUF RECYCLINGPAPIER GEDRUCKT
Originalbetriebsanleitung
