YAMAHA XT1200Z 2017 Manual de utilização (in Portuguese)

Informações relativas à segurança
1-5
1
vel de condução, travagem e conforto. Ou-
tros pneus, jantes, dimensões e
combinações podem não ser apropriados.
Consulte a página 6-22 para obter mais in-
formações sobre as especificações dos
pneus e a substituição dos mesmos.
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo.  Retire todos os itens soltos do moto-
ciclo.
 Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição “OFF” e de
que não existem fugas de combustí-
vel.
 Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.
 Engrene a transmissão (para os mo-
delos equipados com transmissão
manual).
 Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira
superior (e não, por exemplo, a guia-
dores montados em borracha ou si-
nais de mudança de direção, ou
peças que possam partir). Escolha
cuidadosamente o local para os pren-
dedores, de modo que estes não fric-
cionem contra superfícies pintadas
durante o transporte.
 A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
UBP8P0P0.book Page 5 Thursday, December 8, 2016 5:19 PM

Descrição
2-1
2
PAU63371
Vista esquerda
35
6
7891011
41,2
1213
1. Parafuso ajustador da força amortecedora de recuo da forquilha dianteira (página 3-35)
2. Cavilha ajustadora da pré-carga da mola da forquilha dianteira (página 3-35)
3. Tampa do depósito de combustível (página 3-28)
4. Fechadura do assento (página 3-31)
5. Porta-bagagem (página 3-39)
6. Cavilha de enchimento do óleo da engrenagem final (página 6-16)
7. Cavilha de drenagem do óleo da engrenagem final (página 6-16)
8. Reservatório de refrigerante (página 6-18)
9. Pedal de mudança de velocidades (página 3-23)
10.Cavilha de drenagem do óleo do motor (depósito de óleo) (página 6-13)
11.Cavilha de drenagem do óleo do motor (cárter) (página 6-13)
12.Cartucho do filtro de óleo do motor (página 6-13)
13.Parafuso ajustador da força amortecedora de compressão da forquilha dianteira (página 3-35)
UBP8P0P0.book Page 1 Thursday, December 8, 2016 5:19 PM

Descrição
2-2
2
PAU63391
Vista direita
1
7
681112910
23,45
1. Reservatório de líquido do travão traseiro (página 6-28)
2. Botão ajustador da pré-carga da mola do amortecedor (página 3-37)
3. Parafuso ajustador da força amortecedora de recuo da forquilha dianteira (página 3-35)
4. Cavilha ajustadora da pré-carga da mola da forquilha dianteira (página 3-35)
5. Fusíveis (página 6-35)
6. Parafuso ajustador da força amortecedora de compressão da forquilha dianteira (página 3-35)
7. Jogo de ferramentas do proprietário (página 6-2)
8. Bateria (página 6-33)
9. Tampa de enchimento de óleo do motor (página 6-13)
10.Janela de verificação do nível de óleo do motor (página 6-13)
11.Pedal do travão (página 3-25)
12.Botão ajustador da força amortecedora de recuo do amortecedor (página 3-37)
UBP8P0P0.book Page 2 Thursday, December 8, 2016 5:19 PM

Descrição
2-3
2
PAU63401
Controlos e instrumentos
19
10
2345678
1. Alavanca da embraiagem (página 3-23)
2. Interruptores do guiador esquerdo (página 3-21)
3. Reservatório de líquido da embraiagem (página 6-28)
4. Módulo do contador multifuncional (página 3-10)
5. Tomada CC auxiliar (página 3-43)
6. Reservatório de líquido do travão dianteiro (página 6-28)
7. Interruptores do guiador direito (página 3-21)
8. Alavanca do travão (página 3-24)
9. Punho do acelerador (página 6-21)
10.Interruptor principal/bloqueio da direção (página 3-2)
UBP8P0P0.book Page 3 Thursday, December 8, 2016 5:19 PM

Funções dos controlos e instrumentos
3-1
3
PAU10978
Sistema imobilizad or
Este veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:
 uma chave de reconfiguração do có-
digo (com um arco vermelho)
 duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos
 um transmissor-recetor (instalado na
chave de reconfiguração do código)
 uma unidade imobilizadora
 uma ECU (Unidade de Controlo Ele-
trónico)
 um indicador luminoso do sistema
imobilizador (Consulte a página 3-5.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para qu e aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta
chave destina-se apenas a ser utilizada
para a reconfiguração das chaves de série.
Use sempre uma chave de série para a
condução do veículo.
PRECAUÇÃO
PCA11822
 NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCES-
SIONÁRIO IMEDIATAMENTE! Se
per der a chave d e reconfiguração
d o có digo, é impossível registar no-
vos có digos nas chaves normais.
As chaves normais pod em continu-
ar a ser utiliza das para ligar o veícu-
lo, no entanto, se a reconfiguração
d o có digo for necessária (isto é, se
for feita uma nova chave normal ou
se se per derem to das as chaves)
d eve substituir-se a totali dad e do
sistema imobiliza dor. Assim, é alta-
mente recomen dável utilizar a cha-
ve normal e manter a chave d e
reconfiguração do có digo num lu-
gar seguro.
 Não mergulhe as chaves na água.
 Não exponha as chaves a tempera-
turas excessivamente altas.
 Não coloque as chaves junto a ímãs
(incluin do, entre outros, pro dutos
tais como altifalantes, etc.).
 Não coloque as chaves junto a ob-
jetos que transmitam sinais elétri-
cos.
 Não coloque objetos pesad os so-
bre as chaves.
 Não retifique nem altere o formato
das chaves.
 Não desmonte a peça plástica das
chaves.
 Não coloque duas chaves d e um
sistema imobiliza dor no mesmo
porta-chaves.
 Mantenha as chaves normais e as
chaves do s istema imobiliza
dor
af

asta das da chave d e reconfigura-
ção do có digo d o veículo.
1. Chave de reconfiguração do código
(vermelha)
2. Chaves standard (pretas)
UBP8P0P0.book Page 1 Thursday, December 8, 2016 5:19 PM

Funções dos controlos e instrumentos
3-2
3
 Mantenha as chaves de outro siste-
ma imobiliza dor afasta das do inter-
ruptor principal, uma vez que
pod em causar interferência no si-
nal.PAU10474
Interruptor prin cipal/bloqueio da
d ireção
O interruptor principal/bloqueio da direção
controla os sistemas de ignição e ilumina-
ção, e é utilizado para bloquear a direção.
As várias posições são descritas a seguir.
NOTA
Use a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU26812LIGADO (ON)
Todos os circuitos elétricos são alimenta-
dos; as luzes dos contadores, os farolins
traseiros, a luz da chapa de matrícula e os
mínimos acendem-se, e o motor pode ser
colocado em funcionamento. A chave não
pode ser retirada.
NOTA
Os faróis dianteiros acendem-se automati-
camente quando o motor é colocado em
funcionamento e permanecem acesos até
a chave ser rodada para “OFF”.
PAU10662DESLIGADO (OFF)
Todos os sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
P
ON
OFF
LOCK
UBP8P0P0.book Page 2 Thursday, December 8, 2016 5:19 PM

Funções dos controlos e instrumentos
3-3
3
AVISO
PWA10062
Nunca ro de a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas elétricos
serão desliga dos, o que po de resultar na
per da de controlo ou num aci dente.
PAU10696BLOQUEIO (LOCK)
A direção está bloqueada e todos os siste-
mas elétricos estão desligados. A chave
pode ser retirada.

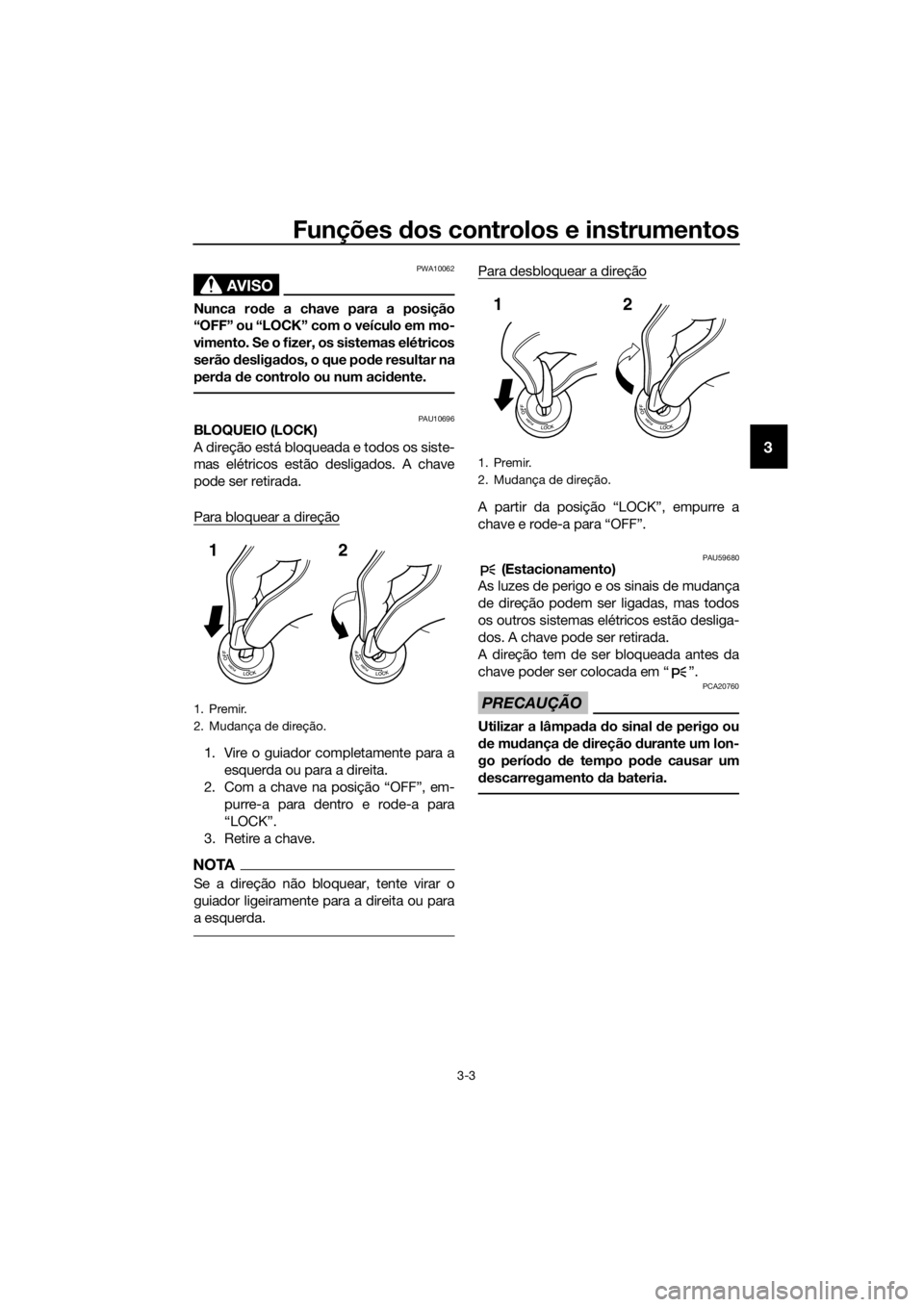

Para bloquear a direção
1. Vire o guiador completamente para a
esquerda ou para a direita.
2. Com a chave na posição “OFF”, em- purre-a para dentro e rode-a para
“LOCK”.
3. Retire a chave.
NOTA
Se a direção não bloquear, tente virar o
guiador ligeiramente para a direita ou para
a esquerda.
Para desbloquear a direção
A partir da posição “LOCK”, empurre a
chave e rode-a para “OFF”.
PAU59680 (Estacionamento)
As luzes de perigo e os sinais de mudança
de direção podem ser ligadas, mas todos
os outros sistemas elétricos estão desliga-
dos. A chave pode ser retirada.
A direção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PRECAUÇÃO
PCA20760
Utilizar a lâmpa da do sinal d e perigo ou
d e mu dança de direção durante um lon-
go períod o de tempo pod e causar um
d escarregamento da bateria.
1. Premir.
2. Mudança de direção.
12
1. Premir.
2. Mudança de direção.
12
UBP8P0P0.book Page 3 Thursday, December 8, 2016 5:19 PM

Funções dos controlos e instrumentos
3-4
3
PAU4939C
In dica dores luminosos e luzes de
a d vertência
PAU11032In dica dores luminosos de mu dança de
d ireção “ ” e “ ”
Cada indicador luminoso ficará intermiten-
te quando os sinais de mudança de direção
correspondentes estiverem a piscar.
PAU11061In dica dor luminoso de ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU11081In dica dor luminoso d e máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11256Luz de a dvertência do nível de óleo
“”
Esta luz de advertência acende-se se o ní-
vel do óleo do motor estiver baixo.
O circuito elétrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apaga-se.
Se a luz de advertência não se acender
logo quando a chave for rodada para “ON”
ou se permanecer acesa depois de se con-
firmar que o nível de óleo está correto (con-
sulte a página 6-13), solicite a um
concessionário Yamaha que verifique o ve-
ículo.
NOTA
 Mesmo que o nível do óleo seja sufi-
ciente, a luz de advertência pode tre-
meluzir quando conduzir num declive
ou durante uma aceleração ou desa-
celeração súbita, o que não significa
uma avaria.
 Este modelo está equipado com um
dispositivo de autodiagnóstico para o
circuito de deteção do nível de óleo.
Se o dispositivo detetar um problema
no circuito de deteção do nível de
óleo, a luz de advertência do nível de
óleo fica intermitente. Se isto aconte-
cer, solicite a um concessionário
Yamaha que verifique o veículo.
PAU58401Indica dores luminosos de controlo d e
cruzeiro “ ”/“SET”
Estes indicadores luminosos acendem-se
quando o sistema de controlo de cruzeiro é
ativado.
Consulte a página 3-6 para obter uma ex-
plicação detalhada sobre o funcionamento
destes indicadores luminosos.
1. Indicador luminoso de mudança de direção esquerda “ ”
2. Indicador luminoso de mudança de direção direita “ ”
3. Luz de advertência do nível de óleo “ ”
4. Luz de advertência de problema no motor “”
5. Luz de advertência do sistema de travão antibloqueio (ABS) “ ”
6. Indicador luminoso do sistema de controlo de tração “ ”
7. Indicadores luminosos de controlo de cruzeiro “ ”/“SET”
8. Indicador luminoso de máximos “ ”
9. Indicador luminoso de ponto morto “ ”
10.Indicador luminoso do sistema imobilizador “”
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:00TIME TRIP
345687910
12
ABS
UBP8P0P0.book Page 4 Thursday, December 8, 2016 5:19 PM

Funções dos controlos e instrumentos
3-5
3
O circuito elétrico destes indicadores lumi-
nosos pode ser verificado rodando a chave
para “ON”. Estes indicadores luminosos
deverão acender-se durante alguns segun-
dos e depois apagar-se.
Se um indicador luminoso não se acender
logo quando a chave é rodada para “ON”
ou se permanecer aceso, solicite a um con-
cessionário Yamaha que verifique o circui-
to elétrico.
PAU73171Luz de a dvertência de problema no
motor “ ”
Esta luz de advertência acende-se se for
detetado um problema no sistema de con-
trolo do motor ou noutro sistema de con-
trolo do veículo. Se isto acontecer, solicite
a um concessionário Yamaha que verifique
o sistema de diagnóstico a bordo.
O circuito elétrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o veícu-
lo.
PAU69891Luz de a dvertência do ABS “ ”
Em funcionamento normal, a luz de adver-
tência acende-se quando a chave é rodada
para “ON” e desliga-se após ser atingida
uma velocidade de 10 km/h (6 mi/h) ou su-
perior.
Se a luz de advertência do ABS:  não se acender quando a chave é ro-
dada para “ON”
 se acender ou ficar intermitente du-
rante a condução
 não se apagar após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou su-
perior O sistema ABS pode não funcionar corre-
tamente. Se acontecer alguma das situa-
ções acima, solicite a um concessionário
Yamaha que verifique o sistema logo que possível. (Consulte uma explicação do sis-
tema ABS na página 3-25.)
AVISO
PWA16041
Se a luz de ad vertência do ABS não se
d esligar depois de ser atingi da uma ve-
loci dad e de 10 km/h (6 mi/h) ou superior,
ou se a luz de a dvertência se acen der ou
ficar intermitente d urante a condução, o
sistema de travagem passa para trava-
gem convencional. Se ocorrer alguma
d as situações acima, ou se a luz de a d-
vertência nem sequer se acen der, seja
extremamente cui dad oso para evitar a
possibili dad e de bloqueio das ro das du-
rante uma travagem de emergência. So-
licite a um concessionário Yamaha que
verifique o sistema d e travagem e os cir-
cuitos elétricos logo que possível.
PAU74081In dica dor luminoso d o sistema de con-
trolo d e tração “ ”
Este indicador luminoso fica intermitente
quando o controlo de tração for acionado.
Se o sistema de controlo de tração for des-
ligado, este indicador luminoso acende-se.
NOTA
Se o veículo for ligado, a luz deve acender-
se durante alguns segundos e depois apa-
gar-se. Se a luz não se acender ou perma-
necer acesa, solicite a um concessionário
Yamaha que verifique o veículo.
PAU73120In dica dor luminoso d o sistema
imobiliza dor “ ”
Depois de a chave ser rodada para “OFF” e
de terem passado 30 segundos, o indica-
dor luminoso ficará intermitente indicando
que o sistema imobilizador está ativado.
ABS
UBP8P0P0.book Page 5 Thursday, December 8, 2016 5:19 PM

Funções dos controlos e instrumentos
3-6
3
Passadas 24 horas, o indicador luminoso
para de piscar, mas o sistema imobilizador
continua ativado.
O circuito elétrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz não se acender logo quando a cha-
ve for rodada para “ON”, se permanecer
acesa ou se ficar intermitente com um pa-
drão (se for detetado um problema no sis-
tema imobilizador, o indicador luminoso
pisca com um determinado padrão), solici-
te a um concessionário Yamaha que verifi-
que o veículo.
NOTA
Se o indicador luminoso do sistema imobi-
lizador piscar nesse padrão, lentamente 5
vezes e, depois, rapidamente 2 vezes, tal
poderá dever-se a uma interferência do
transmissor-recetor. Se isto acontecer,
tente o seguinte.
1. Certifique-se de que não existem ou-
tras chaves do imobilizador perto do
interruptor principal. Outras chaves
do imobilizador podem causar uma
interferência no sinal e impedir o ar-
ranque do motor.
2. Utilize a chave de reconfiguração do código para colocar o motor em fun-
cionamento.
3. Se o motor funcionar, desligue-o e tente colocá-lo em funcionamento
com as chaves normais.
4. Se uma ou ambas as chaves normais não conseguirem pôr o motor em fun-
cionamento, leve o veículo e as 3 cha-
ves a um concessionário Yamaha
para reconfigurar as chaves normais.
PAU59131
Sistema de controlo de cruzeiro
Este modelo está equipado com um siste-
ma de controlo de cruzeiro concebido para
manter uma velocidade de cruzeiro previa-
mente configurada.
O sistema de controlo de cruzeiro só fun-
ciona quando se conduz em 3ª velocidade
a velocidades entre 50 km/h (31 mi/h) e
100 km/h (62 mi/h), em 4ª velocidade a ve-
locidades entre 50 km/h (31 mi/h) e
150 km/h (93 mi/h), ou em 5ª ou 6ª veloci-
dade a velocidades entre 50 km/h (31 mi/h)
e 180 km/h (112 mi/h).
AVISO
PWA16341
 A utilização incorreta do sistema de
controlo de cruzeiro po de causar a
per da de controlo e resultar num
aci dente. Não ative o sistema de
controlo de cruzeiro em trânsito in-
tenso, em con dições climáticas a d-
versas nem em vias sinuosas,
escorregad ias, inclinadas, deterio-
ra das ou d e cascalho.
 O sistema de controlo d e cruzeiro
pod erá não conseguir manter a ve-
locid ad e de cruzeiro configura da
quan do o veículo estiver a fazer
uma subi da ou uma desci da.
 Para evitar a ativação acid ental do
sistema de controlo d e cruzeiro,
d esligue-o quan do não o estiver a
utilizar. Certifique-se de que o in di-
ca dor luminoso do sistema d e con-
trolo de cruzeiro “ ” está
apaga do.
UBP8P0P0.book Page 6 Thursday, December 8, 2016 5:19 PM
