YAMAHA XT1200Z 2017 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2017, Model line: XT1200Z, Model: YAMAHA XT1200Z 2017Pages: 124, PDF Size: 3.31 MB

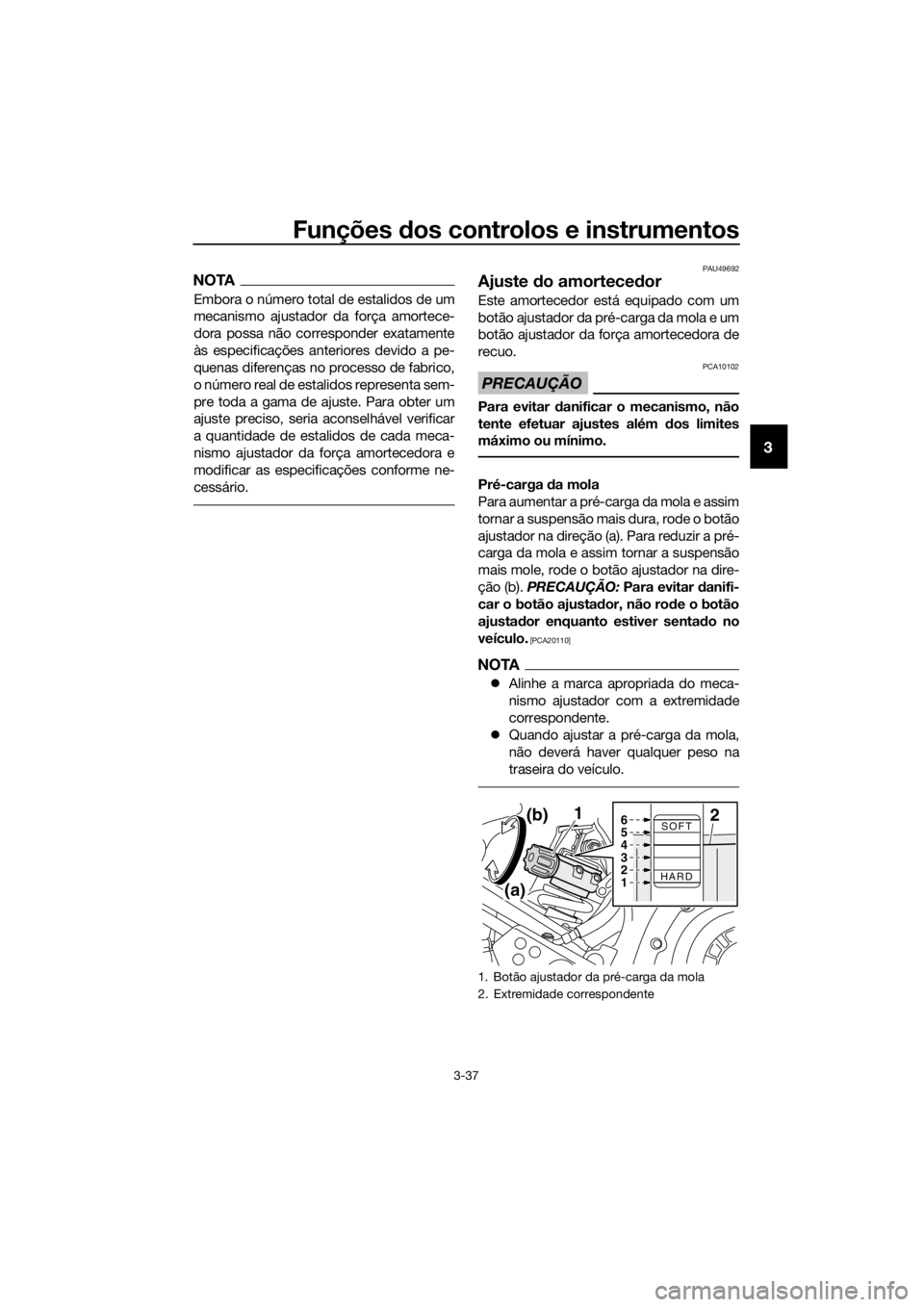

Page 51 of 124

Funções dos controlos e instrumentos
3-37
3
NOTA
Embora o número total de estalidos de um
mecanismo ajustador da força amortece-
dora possa não corresponder exatamente
às especificações anteriores devido a pe-
quenas diferenças no processo de fabrico,
o número real de estalidos representa sem-
pre toda a gama de ajuste. Para obter um
ajuste preciso, seria aconselhável verificar
a quantidade de estalidos de cada meca-
nismo ajustador da força amortecedora e
modificar as especificações conforme ne-
cessário.
PAU49692
Ajuste d o amortece dor
Este amortecedor está equipado com um
botão ajustador da pré-carga da mola e um
botão ajustador da força amortecedora de
recuo.
PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.
Pré-carga da mola
Para aumentar a pré-carga da mola e assim
tornar a suspensão mais dura, rode o botão
ajustador na direção (a). Para reduzir a pré-
carga da mola e assim tornar a suspensão
mais mole, rode o botão ajustador na dire-
ção (b). PRECAUÇÃO: Para evitar danifi-
car o botão ajusta dor, não ro de o botão
ajusta dor enquanto estiver sentad o no
veículo.
[PCA20110]
NOTA
Alinhe a marca apropriada do meca-
nismo ajustador com a extremidade
correspondente.
Quando ajustar a pré-carga da mola,
não deverá haver qualquer peso na
traseira do veículo.
1. Botão ajustador da pré-carga da mola
2. Extremidade correspondente
SOFT
HARD1(b)
(a)
6
5
4
3
2
12
UBP8P0P0.book Page 37 Thursday, December 8, 2016 5:19 PM

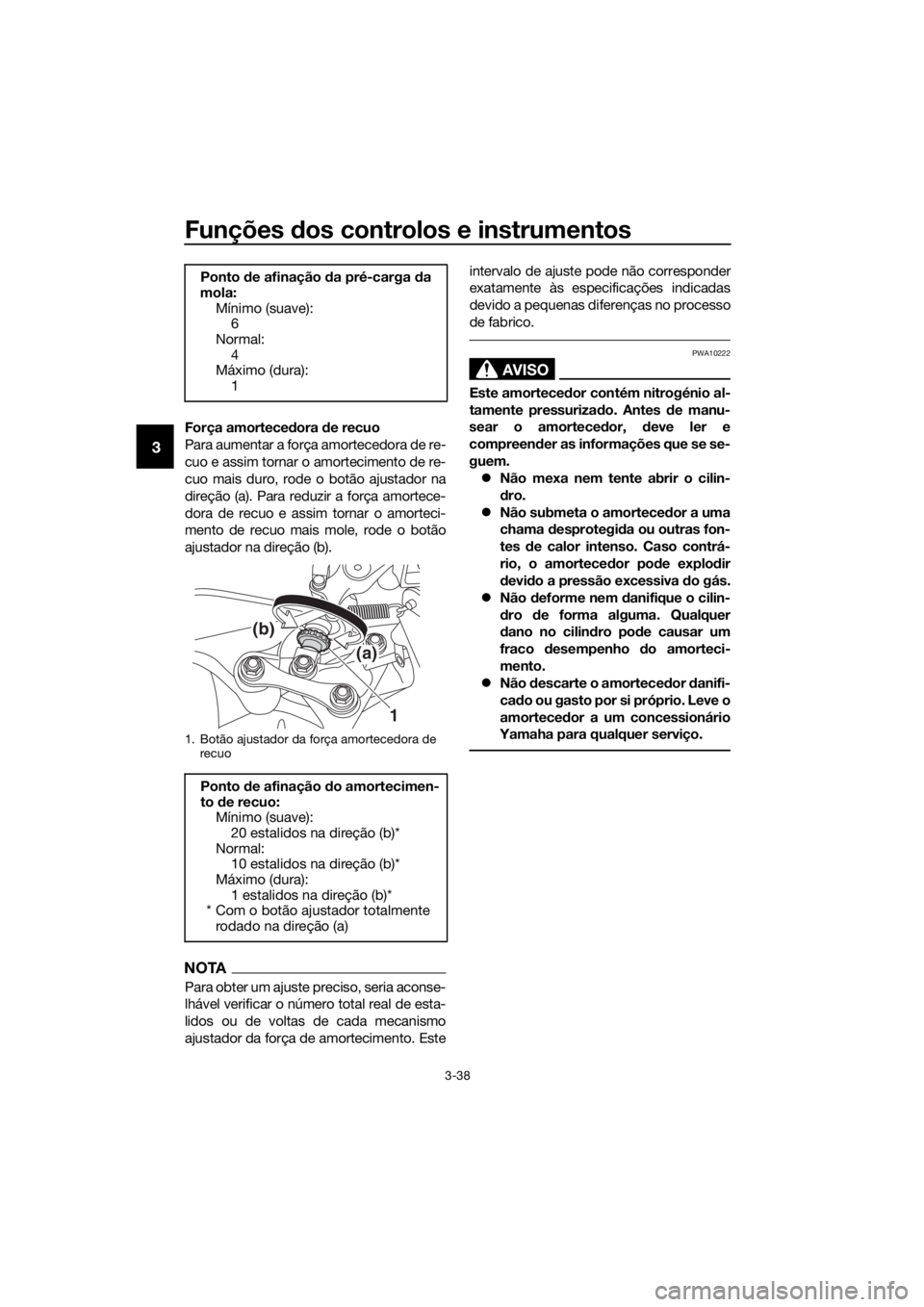

Page 52 of 124

Funções dos controlos e instrumentos
3-38
3
Força amorteced ora de recuo
Para aumentar a força amortecedora de re-
cuo e assim tornar o amortecimento de re-
cuo mais duro, rode o botão ajustador na
direção (a). Para reduzir a força amortece-
dora de recuo e assim tornar o amorteci-
mento de recuo mais mole, rode o botão
ajustador na direção (b).
NOTA
Para obter um ajuste preciso, seria aconse-
lhável verificar o número total real de esta-
lidos ou de voltas de cada mecanismo
ajustador da força de amortecimento. Este intervalo de ajuste pode não corresponder
exatamente às especificações indicadas
devido a pequenas diferenças no processo
de fabrico.
AVISO
PWA10222
Este amorteced
or contém nitrogénio al-
tamente pressuriza do. Antes de manu-
sear o amorteced or, deve ler e
compreen der as informações que se se-
guem. Não mexa nem tente abrir o cilin-
dro.
Não submeta o amortece dor a uma
chama desprotegi da ou outras fon-
tes de calor intenso. Caso contrá-
rio, o amortece dor pod e explod ir
d evi do a pressão excessiva do gás.
Não deforme nem danifique o cilin-
d ro de forma alguma. Qualquer
d ano no cilin dro pod e causar um
fraco desempenho do amorteci-
mento.
Não descarte o amortece dor danifi-
ca do ou gasto por si próprio. Leve o
amorteced or a um concessionário
Yamaha para qualquer serviço.
Ponto d e afinação da pré-carga da
mola:
Mínimo (suave):6
Normal:
4
Máximo (dura): 1
1. Botão ajustador da força amortecedora de
recuo
Ponto d e afinação do amortecimen-
to de recuo:
Mínimo (suave): 20 estalidos na direção (b)*
Normal: 10 estalidos na direção (b)*
Máximo (dura):
1 estalidos na direção (b)*
* Com o botão ajustador totalmente rodado na direção (a)
1
(b)
(a)
UBP8P0P0.book Page 38 Thursday, December 8, 2016 5:19 PM

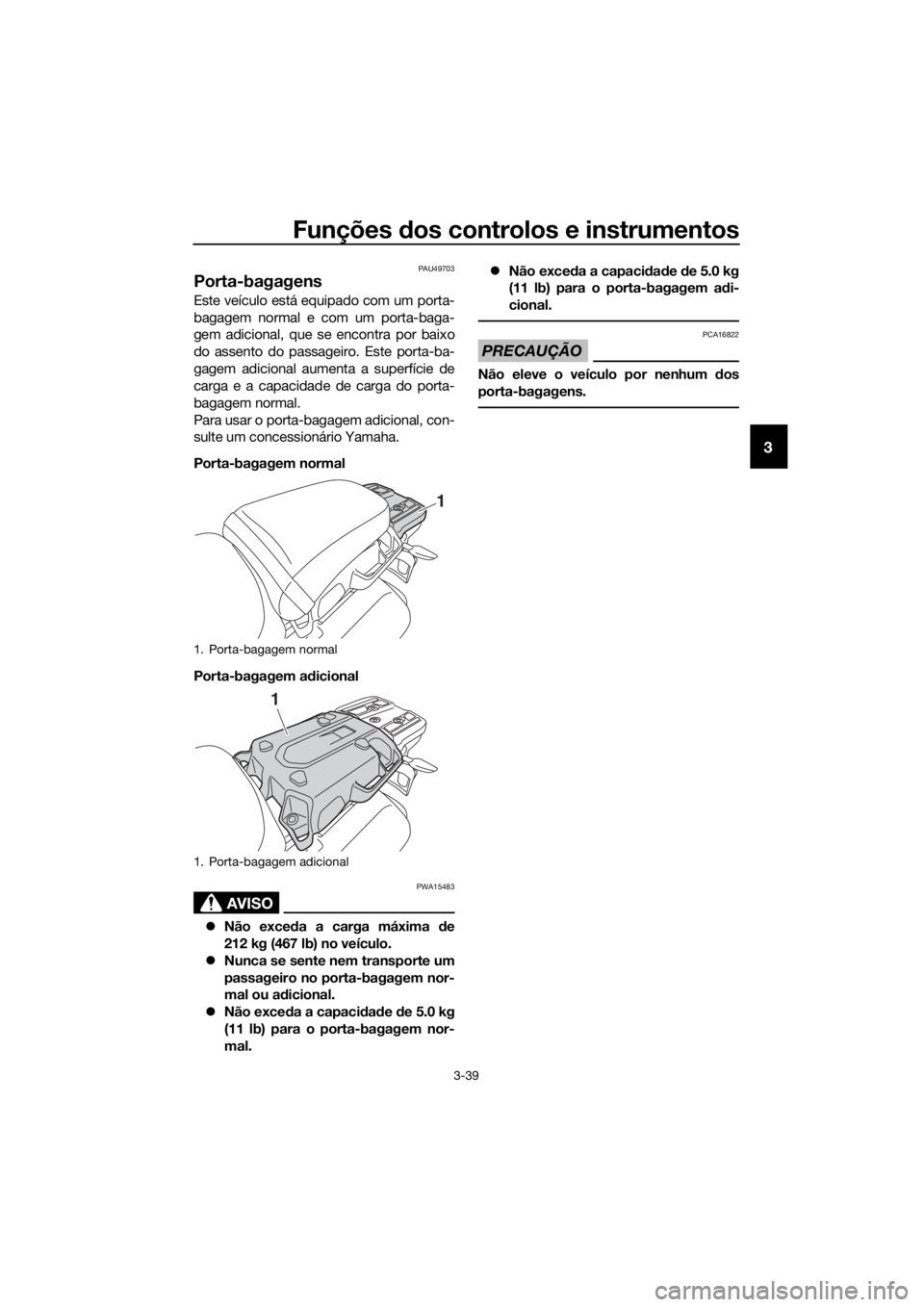

Page 53 of 124

Funções dos controlos e instrumentos
3-39
3
PAU49703
Porta-bagagens
Este veículo está equipado com um porta-
bagagem normal e com um porta-baga-
gem adicional, que se encontra por baixo
do assento do passageiro. Este porta-ba-
gagem adicional aumenta a superfície de
carga e a capacidade de carga do porta-
bagagem normal.
Para usar o porta-bagagem adicional, con-
sulte um concessionário Yamaha.
Porta-bagagem normal
Porta-bagagem ad icional
AVISO
PWA15483
Não exce da a carga máxima d e
212 kg (467 lb) no veículo.
Nunca se sente nem transporte um
passageiro no porta-bagagem nor-
mal ou a dicional.
Não exce da a capaci dad e de 5.0 kg
(11 lb) para o porta-bagagem nor-
mal.
Não exce da a capaci dad e de 5.0 kg
(11 lb) para o porta-bagagem a di-
cional.
PRECAUÇÃO
PCA16822
Não eleve o veículo por nenhum dos
porta-bagagens.
1. Porta-bagagem normal
1. Porta-bagagem adicional
1
1
UBP8P0P0.book Page 39 Thursday, December 8, 2016 5:19 PM
Page 54 of 124

Funções dos controlos e instrumentos
3-40
3
PAU49491
Pren ded ores da correia de baga-
gem
Debaixo do assento do passageiro encon-
tram-se quatro prendedores da correia de
bagagem.
PAU15306
Descanso lateral
O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o veículo
direito.
NOTA
O interruptor incorporado do descanso la-
teral faz parte do sistema de corte do cir-
cuito de ignição, que corta a ignição em
determinadas situações. (Consulte a sec-
ção seguinte para obter uma explicação
sobre o sistema de corte do circuito de ig-
nição.)
AVISO
PWA10242
O veículo não deve ser con duzi do com o
d escanso lateral para baixo, nem se o
d escanso lateral não pu der ser devi da-
mente recolhi do para cima (ou não fique
em cima), caso contrário o descanso la-
teral po de entrar em contacto com o
solo e d istrair o con dutor, resultan do
numa possível per da de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebi do para lembrar ao
utiliza dor que lhe cabe levantar o des-
canso lateral antes de arrancar. Por
conseguinte, verifique este sistema re-
gularmente e se não funcionar bem, so-
licite a sua reparação a um
concessionário Yamaha.
1. Prendedor da correia de bagagem
1
UBP8P0P0.book Page 40 Thursday, December 8, 2016 5:19 PM
Page 55 of 124

Funções dos controlos e instrumentos
3-41
3
PAU64050
Sistema de corte d o circuito de
ignição
O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.
Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.
Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para
baixo.
Corta o funcionamento do motor
quando a transmissão está engrena-
da e o descanso lateral é colocado
para baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
UBP8P0P0.book Page 41 Thursday, December 8, 2016 5:19 PM

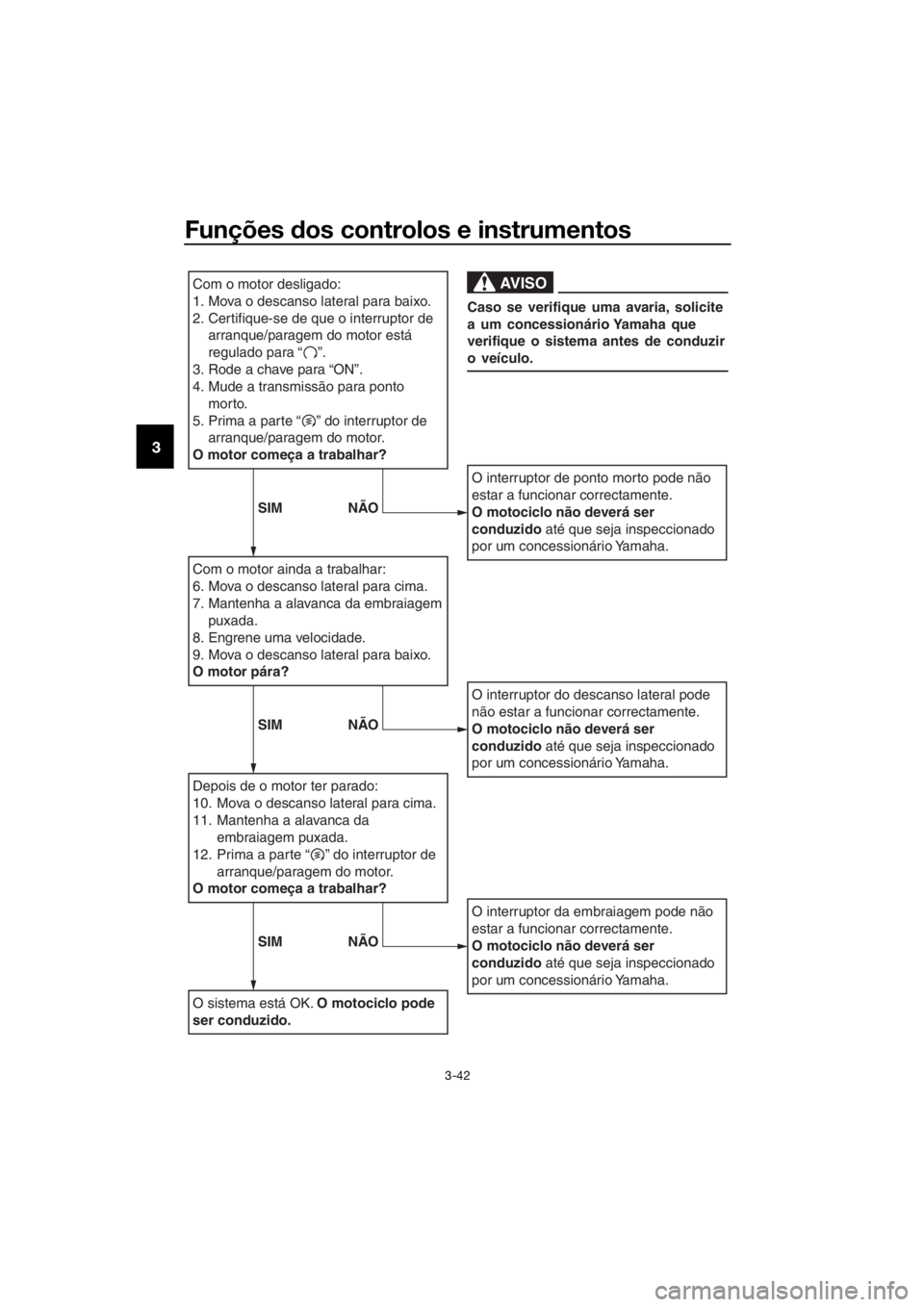

Page 56 of 124

Funções dos controlos e instrumentos
3-42
3
Com o motor desligado:
1. Mova o descanso lateral para baixo.
2.
Certifique-se de que o interruptor de
arranque/paragem do motor está
regulado para “ ”.
3. Rode a chave para “ON”.
4. Mude a transmissão para ponto morto.
5.
Prima a parte “ ” do interruptor de
arranque/paragem do motor.
O motor começa a trabalhar?
Com o motor ainda a trabalhar:
6. Mova o descanso lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engrene uma velocidade.
9. Mova o descanso lateral para baixo.
O motor pára?
Depois de o motor ter parado:
10. Mova o descanso lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12.
Prima a parte “ ” do interruptor de
arranque/paragem do motor.
O motor começa a trabalhar?
O sistema está OK. O motociclo pode
ser conduzido.
O interruptor de ponto morto pode não
estar a funcionar correctamente.
O motociclo não deverá ser
conduzido até que seja inspeccionado
por um concessionário Yamaha.
O interruptor do descanso lateral pode
não estar a funcionar correctamente.
O motociclo não deverá ser
conduzido até que seja inspeccionado
por um concessionário Yamaha.
O interruptor da embraiagem pode não
estar a funcionar correctamente.
O motociclo não deverá ser
conduzido até que seja inspeccionado
por um concessionário Yamaha.
AV I S O
Caso se verifique uma avaria, solicite
a um concessionário Yamaha que
verifique o sistema antes de conduzir
o veículo.
SIM NÃO
SIM NÃO
SIM NÃO
UBP8P0P0.book Page 42 Thursday, December 8, 2016 5:19 PM

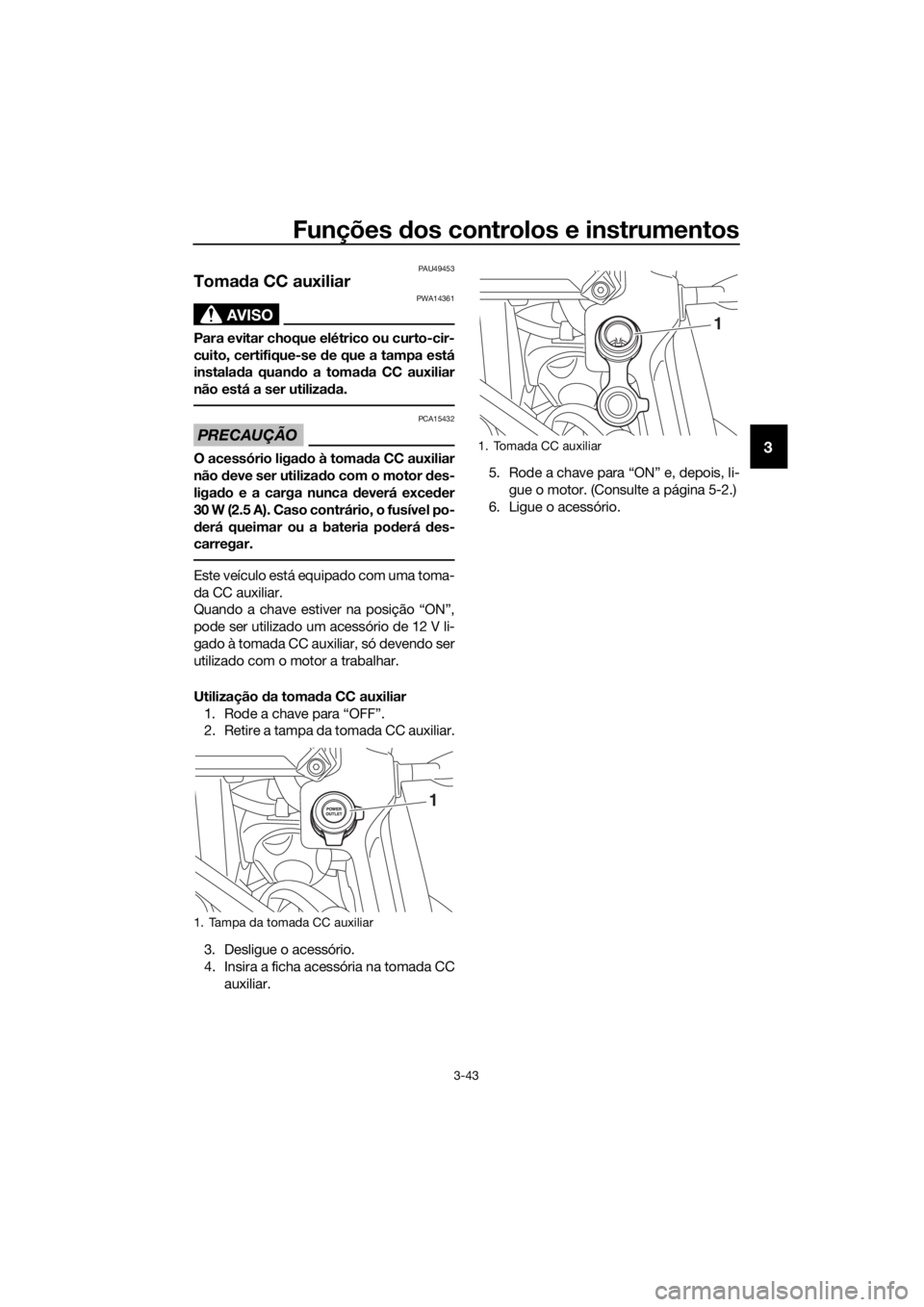

Page 57 of 124

Funções dos controlos e instrumentos
3-43
3
PAU49453
Toma da CC auxiliar
AVISO
PWA14361
Para evitar choque elétrico ou curto-cir-
cuito, certifique-se de que a tampa está
instala da quan do a toma da CC auxiliar
não está a ser utiliza da.
PRECAUÇÃO
PCA15432
O acessório ligad o à tomada CC auxiliar
não deve ser utiliza do com o motor des-
liga do e a carga nunca d everá exceder
30 W (2.5 A). Caso contrário, o fusível po-
d erá queimar ou a bateria po derá des-
carregar.
Este veículo está equipado com uma toma-
da CC auxiliar.
Quando a chave estiver na posição “ON”,
pode ser utilizado um acessório de 12 V li-
gado à tomada CC auxiliar, só devendo ser
utilizado com o motor a trabalhar.
Utilização da tomad a CC auxiliar
1. Rode a chave para “OFF”.
2. Retire a tampa da tomada CC auxiliar.
3. Desligue o acessório.
4. Insira a ficha acessória na tomada CC auxiliar. 5. Rode a chave para “ON” e, depois, li-
gue o motor. (Consulte a página 5-2.)
6. Ligue o acessório.
1. Tampa da tomada CC auxiliar
1
1. Tomada CC auxiliar
1
UBP8P0P0.book Page 43 Thursday, December 8, 2016 5:19 PM
Page 58 of 124

Para sua segurança – verificações prévias à utilização
4-1
4
PAU63440
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas
condições de funcionamento. Cumpra sempre os procedimentos e intervalos de inspeção
e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecionado ou manti do em con dições, há mais possibili dad es
d e ocorrer um aci dente ou danos no equipamento. Não utilize o veículo se detetar
algum problema. Se não for possível corrigir um problema através dos proce dimen-
tos deste manual, solicite a um concessionário Yamaha que inspecione o veículo.
Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no
tubo de respiração e no tubo de descarga do depósito
de combustível e verifique as ligações dos tubos. 3-29,
3-30
Óleo do motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível
especificado.
• Verifique se o veículo apresenta fugas de óleo. 6-13
Óleo da engrenagem
final • Verifique se o veículo apresenta fugas de óleo.
6-16
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até
ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 6-18
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique se as pastilhas do travão apresentam desgas- te.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi- cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas. 6-27,
6-28
UBP8P0P0.book Page 1 Thursday, December 8, 2016 5:19 PM
Page 59 of 124

Para sua segurança – verificações prévias à utilização
4-2
4
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique se as pastilhas do travão apresentam desgas- te.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especifi- cado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas. 6-27,
6-28
Embraiagem • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um
concessionário Yamaha que sangre o sistema hidráuli-
co.
• Verifique se o sistema hidráulico apresenta fugas. 6-25
Punho do acelera dor • Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionário Yamaha
que ajuste a folga do punho do acelerador e lubrifique o
cabo e o compartimento do punho. 6-21,
6-29
Ro das e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face
de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija. 6-22,
6-25
Pe dais do travão e de
mu dança de veloci da-
d e • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos
pedais. 6-30
Alavancas do travão e
d a embraiagem • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da
alavanca. 6-30
Descanso lateral • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique o pivô. 6-31
Fixa dores do chassis • Certifique-se de que todas as porcas, cavilhas e parafu-
sos estão devidamente alinhados.
• Se necessário, aperte-os. —
Instrumentos, luzes,
sinais e interruptores • Verifique o funcionamento.
• Se necessário, corrija.
—
Interruptor do d escan-
so lateral • Verifique o funcionamento do sistema de corte do cir-
cuito de ignição.
• Se o sistema não estiver a funcionar corretamente, soli- cite a um concessionário Yamaha que verifique o veícu-
lo. 3-40
ITEM
VERIFICAÇÕES PÁGINA
UBP8P0P0.book Page 2 Thursday, December 8, 2016 5:19 PM
Page 60 of 124

Utilização e questões importantes relativas à condução
5-1
5
PAU15952
Leia atentamente o Manual do Utilizador
para se familiarizar com todos os controlos.
Se não compreender algum controlo ou
função, pergunte ao seu concessionário
Yamaha.
AVISO
PWA10272
Se não se familiarizar com os controlos,
pod erá per der o controlo d o veículo, o
que pod e causar um aci dente ou feri-
mentos.
PAU73450
NOTA
Este modelo está equipado com:
sensor de ângulo de inclinação para
desligar o motor no caso de capota-
gem. Neste caso, rode a chave para
“OFF” e depois para “ON” antes de
tentar voltar a ligar o motor. Se não o
fizer, o motor não ligará, apesar de dar
sinal quando o interruptor de arranque
é premido.
um sistema de paragem automática
do motor. O motor desliga-se auto-
maticamente se for deixado em ralenti
durante 20 minutos. Neste caso, bas-
ta premir o interruptor de arranque
para voltar a ligar o motor.
UBP8P0P0.book Page 1 Thursday, December 8, 2016 5:19 PM
