Cuidad os y almacenamiento de la motocicleta
7-4
7
SAU49592
Almacenamiento
Perio do corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.
ATENCIÓN
SCA10811
 Si guar da la motocicleta en un lugar
mal ventila do o la cubre con una
lona cuan do tod avía esté moja da, el
agua y la hume dad penetrarán en
su interior y se oxi dará.
 Para prevenir la corrosión, evite só-
tanos húme dos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen pro ductos
químicos fuertes.
Perio do largo
Antes de guardar la motocicleta durante
varios meses:
1. Observe todas las instrucciones que se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en las bujías y seguidamente coloque
estas sobre la culata para que los electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ¡ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electro dos de la bujía cuan do
haga girar el motor.
[SWA10952]
e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para
evitar que los neumáticos se degra-
den en un punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de
0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-33.
NOTA
Efectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
UBP8S0S0.book Page 4 Thursday, December 8, 2016 3:59 PM

Especificaciones
8-1
8
Dimensiones:
Longitud total:2250 mm (88.6 in)
Anchura total:
980 mm (38.6 in)
Altura total: 1410/1470 mm (55.5/57.9 in)
Altura del asiento: 845/870 mm (33.3/34.3 in)
Distancia entre ejes:
1540 mm (60.6 in)
Holgura mínima al suelo: 190 mm (7.48 in)
Radio de giro mínimo: 2.7 m (8.86 ft)
Peso:
Peso en orden de marcha:
258 kg (569 lb)
Motor:
Ciclo de combustión:4 tiempos
Sistema de refrigeración:
Refrigerado por líquido
Sistema de válvulas: DOHC
Disposición de cilindros: En línea
Número de cilindros:
2 cilindros
Cilindrada: 1199 cm3
Calibre × Carrera:
98.0 × 79.5 mm (3.86 × 3.13 in)
Relación de compresión:
11.0 : 1
Sistema de arranque: Arranque eléctrico
Sistema de lubricación: Cárter seco
Aceite de motor:
Marca recomendada:
YAMALUBE
Grados de viscosidad SAE: 10W-40
Calidad de aceite de motor recomendado:
API servicio tipo SG o superior, norma
JASO MA
Cantidad de aceite de motor:
Cambio de aceite:3.10 L (3.28 US qt, 2.73 Imp.qt) Con desmontaje del filtro de aceite:
3.40 L (3.59 US qt, 2.99 Imp.qt)
Caja del engranaje final:
Tipo:
Aceite de engranaje de cardán SAE 80W-
90 API GL-5 o aceite de engranajes
hipoidales SAE 80 API GL-4 originales
Yamaha
Cantidad: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Canti dad d e líqui do refrigerante:
Depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.26 L (0.27 US qt, 0.23 Imp.qt)
Radiador (incluidas todas las rutas): 1.83 L (1.93 US qt, 1.61 Imp.qt)
Filtro de aire:
Elemento del filtro de aire:
Elemento de papel revestido con aceite
Combustible:
Combustible recomendado:
Gasolina súper sin plomo (Gasohol [E10]
aceptable)
Capacidad del depósito de combustible:
23 L (6.1 US gal, 5.1 Imp.gal)
Cantidad de reserva de combustible: 3.9 L (1.03 US gal, 0.86 Imp.gal)
Inyección de gasolina:
Cuerpo del acelerador:
Marca ID: BP81 00
Bujía(s):
Fabricante/modelo:NGK/CPR8EB9
Distancia entre electrodos de la bujía: 0.8–0.9 mm (0.031–0.035 in)
Embrague:
Tipo de embrague:Húmedo, multidisco
Transmisión:
Relación de reducción primaria:
1.466 (85/58)
Transmisión final: Eje
Relación de reducción secundaria: 2.987 (21/25 x 32/9)
Tipo de transmisión:
Velocidad 6, engrane constante
UBP8S0S0.book Page 1 Thursday, December 8, 2016 3:59 PM

Especificaciones
8-2
8
Relación de engranajes:1a:
2.769 (36/13)
2a: 2.063 (33/16)
3a: 1.571 (33/21)
4a:
1.250 (30/24)
5a: 1.042 (25/24)
6a: 0.929 (26/28)
Chasis:
Tipo de bastidor:
Bastidor de larguero central
Ángulo del eje delantero: 28.0 grados
Distancia entre perpendiculares: 126 mm (5.0 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño: 110/80R19M/C 59V
Fabricante/modelo:
BRIDGESTONE/BW501
Neumático trasero:
Tipo:Sin cámara
Tamaño:
150/70R17M/C 69V
Fabricante/modelo: BRIDGESTONE/BW502
Carga:
Carga máxima:
212 kg (467 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire d el neumático (me did a
en neumáticos en frío):
1 persona:
Delantero:
225 kPa (2.25 kgf/cm2, 33 psi)
Trasero: 250 kPa (2.50 kgf/cm2, 36 psi)
2 personas: Delantero: 225 kPa (2.25 kgf/cm2, 33 psi) Trasero:
290 kPa (2.90 kgf/cm2, 42 psi)
Rue da delantera:
Tipo de rueda:
Rueda de radios
Tamaño de la llanta: 19M/C x MT2.50
Rue da trasera:
Tipo de rueda:
Rueda de radios
Tamaño de la llanta: 17M/C x MT4.00
Sistema de freno unifica do:
Operación:
Se activa con el freno delantero
Freno delantero:
Tipo:
Freno hidráulico de doble disco
Líquido de frenos especificado: DOT 4
Freno trasero:
Tipo:Freno hidráulico monodisco
Líquido de frenos especificado: DOT 4
Suspensión delantera:
Tipo:
Horquilla telescópica
Muelle: Muelle espiral
Amortiguador:
Amortiguador hidráulico
Trayectoria de la rueda: 190 mm (7.5 in)
Suspensión trasera:
Tipo:
Basculante (suspensión de unión)
Muelle: Muelle espiral
Amortiguador: Amortiguador neumático-hidráulico
Trayectoria de la rueda:
190 mm (7.5 in)
Sistema eléctrico:
Sistema de tensión:12 V
Sistema de encendido:
TCI
Sistema estándar: Magneto CA
UBP8S0S0.book Page 2 Thursday, December 8, 2016 3:59 PM

Especificaciones
8-3
8
Batería:
Modelo:YTZ12S
Voltaje, capacidad:
12 V, 11.0 Ah (10 HR)
Faro delantero:
Tipo de bombilla:
Bombilla halógena
Potencia de la bombilla:
Faro:
H7, 55.0 W
Luz de freno y posterior: LED
Luz de intermitencia delantera:
LED
Luz de intermitencia trasera:
LED
Luz auxiliar: 5.0 W
Luz de la matrícula: 5.0 W
Luz de instrumentos:
LED
Luz indicadora de punto muerto: LED
Luz indicadora de luz de carretera: LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia: LED
Luz de aviso de avería en el motor: LED
Luz de aviso del sistema ABS:
LED
Luz indicadora del sistema regulador de
velocidad “SET”:
LED
Luz indicadora del sistema regulador de
velocidad “ON”:
LED
Luz indicadora del sistema inmovilizador: LED
Indicador/luz de aviso del sistema de control
de tracción: LED
Fusible:
Fusible principal:
50.0 A Fusible terminal 1:
3.0 A
Fusible del faro: 20.0 A
Fusible de la luz de freno:
1.0 A
Fusible del sistema de intermitencia: 7.5 A
Fusible de encendido: 20.0 A
Fusible de luz de estacionamiento:
7.5 A
Fusible del motor del ventilador del radiador: 20.0 A
Fusible del sistema de inyección de gasolina: 20.0 A
Fusible de la unidad de control del sistema
ABS: 7.5 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS:
20.0 A
Fusible del regulador de velocidad: 1.0 A
Fusible de repuesto: 7.5 A
Fusible de la válvula de la mariposa eléctrica:
7.5 A
Fusible O/P (opcional): 20.0 A
UBP8S0S0.book Page 3 Thursday, December 8, 2016 3:59 PM

Información para el consumidor
9-1
9
SAU53562

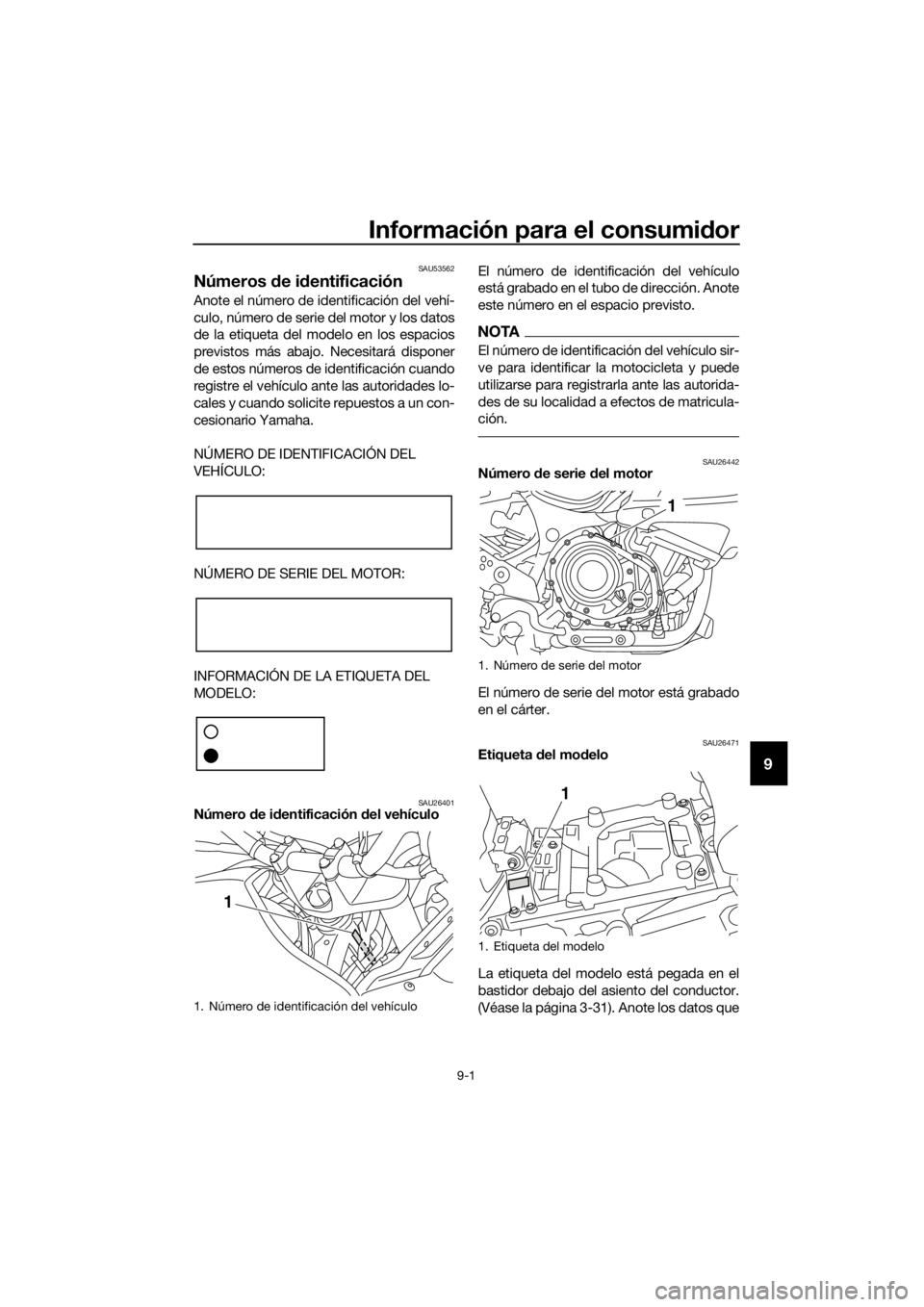

Números de i dentificación
Anote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401Número d e identificación del vehículo El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.
NOTA
El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26442Número
de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26471Etiqueta del mo delo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-31). Anote los datos que
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
1
UBP8S0S0.book Page 1 Thursday, December 8, 2016 3:59 PM

Información para el consumidor
9-2
9
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yamaha.SAU69910
Conector de diagnóstico
El conector de diagnóstico está situado
como se muestra.
1. Conector de diagnóstico
1
UBP8S0S0.book Page 2 Thursday, December 8, 2016 3:59 PM

Información para el consumidor
9-3
9
SAU74701
Registro de datos del vehículo
En la ECU de este modelo se guardan algu-
nos datos del vehículo que sirven para el
diagnóstico de fallos y que se utilizan, asi-
mismo, a efectos de investigación y desa-
rrollo. Estos datos se cargan únicamente
cuando se conecta al vehículo una herra-
mienta de diagnóstico especial Yamaha,
por ejemplo cuando se realizan comproba-
ciones de mantenimiento o procedimientos
de servicio.
Aunque los sensores y los datos que se re-
gistran varían según el modelo, los princi-
pales tipos de datos son:
 Datos del estado del vehículo y del
funcionamiento del motor
 Datos relacionados con la inyección
de gasolina y las emisiones
Yamaha no comunicará estos datos a ter- ceros excepto:
 Con el consentimiento del propietario
del vehículo
 Cuando la ley le obligue a ello
 Para su uso por parte de Yamaha en
un litigio
 A efectos generales de investigación
por parte de Yamaha, cuando los da-
tos no están relacionados con un ve-
hículo o un propietario concretos
UBP8S0S0.book Page 3 Thursday, December 8, 2016 3:59 PM

10-1
10
Index
A
ABS ....................................................... 3-24
Aceite del engranaje final...................... 6-16
Aceite del motor y cartucho del filtro
de aceite ............................................. 6-13
Almacenamiento ..................................... 7-4
Altura del asiento del conductor,
ajuste .................................................. 3-32
Apoyo de la motocicleta ....................... 6-41
Arranque del motor ................................. 5-2
Asiento del conductor........................... 3-31
B
Batería................................................... 6-33
Bombilla de la luz de la matrícula,
cambio................................................ 6-40
Bombilla del faro, cambio ..................... 6-36
Bombilla de una luz de posición,
cambio................................................ 6-38
Bombona .............................................. 6-12
Bujías, comprobación ........................... 6-11
C
Caballete lateral .................................... 3-40
Caballete lateral, comprobación y engrase ............................................... 6-31
Cambio ................................................... 5-3
Carenados, desmontaje y montaje ......... 6-9
Catalizador............................................ 3-30
Cojinetes de las ruedas,
comprobación .................................... 6-33
Color mate, precaución .......................... 7-1
Conector de diagnóstico ........................ 9-2
Conjunto amortiguador, ajuste ............. 3-37
Conmutador de luces/interruptor de ráfagas................................................ 3-20
Consumo de gasolina, consejos para reducirlo................................................ 5-4
Cuadros de identificación de averías ... 6-43
Cuidados ................................................ 7-1
D
Dirección, comprobación ..................... 6-32
D-mode (modo de conducción)............ 3-20
E
Especificaciones ..................................... 8-1
Estacionamiento ..................................... 5-5
Etiqueta del modelo ................................ 9-1
F
Filtro de aire .......................................... 6-20
Fusibles, cambio ................................... 6-35
G
Gasolina ................................................ 3-28
H
Holgura de la válvula ............................ 6-21
Horquilla delantera, ajuste.................... 3-35
Horquilla delantera, comprobación ...... 6-32
I
Identificación de averías....................... 6-42
Indicador multifunción ............................ 3-9
Información relativa a la seguridad ........ 1-1
Interruptor de intermitencia .................. 3-21
Interruptor de la bocina ........................ 3-21
Interruptor de luces de emergencia ..... 3-21
Interruptor de menú ............................. 3-21
Interruptor de paro/marcha/ arranque ............................................. 3-21
Interruptor de selección ....................... 3-21
Interruptores de la luz de freno ............ 6-26
Interruptores del manillar ..................... 3-20
Interruptores del regulador de velocidad de crucero ......................... 3-21
Interruptor principal/Bloqueo de la
dirección .............................................. 3-2
J
Juego de herramientas........................... 6-2
Juego libre de la maneta del freno, comprobación .................................... 6-26
Juego libre del puño del acelerador, comprobación .................................... 6-21
L
Líquido de freno, comprobación .......... 6-28
Líquido refrigerante .............................. 6-18
Líquidos de freno y embrague, cambio ............................................... 6-29
Luces indicadoras de intermitencia ....... 3-4
Luces indicadoras del sistema regulador de velocidad ........................ 3-4
Luces indicadoras y de aviso ................. 3-4
Luz de aviso de avería del motor ........... 3-5
Luz de aviso del nivel de aceite ............. 3-4
Luz de aviso del sistema ABS ................ 3-5
Luz de intermitencia y luz de freno/piloto trasero ............................ 6-40
Luz indicadora del sistema de control
de tracción ........................................... 3-5
Luz indicadora del sistema inmovilizador ........................................ 3-5
Luz indicadora de punto muerto ............ 3-4
M
Maneta de embrague .................. 3-22, 6-25
Maneta de freno ................................... 3-23
UBP8S0S0.book Page 1 Thursday, December 8, 2016 3:59 PM

Index
10-2
10
Manetas de freno y embrague,
comprobación y engrase ................... 6-30
Mantenimiento, sistema de control de emisiones ............................................. 6-4
Mantenimiento y engrase, periódicos .... 6-5
N
Neumáticos .......................................... 6-22
Número de identificación del vehículo ... 9-1
Número de serie del motor .................... 9-1
Números de identificación ..................... 9-1
P
Parabrisas ............................................ 3-34
Pastillas de freno delantero y trasero, comprobación .................................... 6-27
Pedal de cambio .................................. 3-22
Pedal de freno ...................................... 3-24
Pedales de freno y cambio, comprobación y engrase ................... 6-30
Pivotes del basculante, engrase .......... 6-31
Portaequipajes ..................................... 3-38
Puño del acelerador y cable, comprobación y engrase ................... 6-29
R
Ralentí del motor, comprobación......... 6-20
Registro de datos, vehículo ................... 9-3
Rodaje del motor .................................... 5-4
Ruedas ................................................. 6-25
S
Sistema de control de tracción ............ 3-25
Sistema de corte del circuito de
encendido .......................................... 3-40
Sistema inmovilizador ............................ 3-1
Sistema regulador de velocidad ............ 3-6
Situación de las piezas .......................... 2-1
Soportes de la correa del equipaje ...... 3-39
T
Tapón del depósito de gasolina ........... 3-27
Testigo de luces de carretera................. 3-4
Toma de corriente continua ................. 3-42
Tubo de desbordamiento del depósito de gasolina......................................... 3-30
UBP8S0S0.book Page 2 Thursday, December 8, 2016 3:59 PM

A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM
