Commandes et instruments
3-27
3
Le mode du système de régulation antipa-
tinage peut être modifié uniquement lors-
que le véhicule est arrêté.
 Appuyer sur le bouton “TCS” pour
commuter entre les modes “1” et “2”.
 Appuyer sur le bouton pendant deux
secondes pour sélectionner “TCS
OFF” et désactiver le système de ré-
gulation antipatinage. Appuyer une
nouvelle fois sur le bouton pour re-
tourner au mode sélectionné précé-
demment.
Réactivation
Le système de régulation antipatinage se
désactive dans les cas suivants :  patinage de roue arrière excessif
 la roue avant ou la roue arrière se sou-
lève pendant la conduite
 l’une des roues est tournée alors que
la clé est sur “ON” (pendant une opé-
ration d’entretien, par exemple)
Quand le système de régulation antipati-
nage se désactive, le témoin du système de
régulation antipatinage et le témoin d’alerte
de panne du moteur s’allument.
Le cas échéant, essayer de réactiver le sys-
tème comme suit. 1. Arrêter le véhicule et tourner la clé sur “OFF”.
2. Attendre quelques secondes, puis tourner la clé sur “ON”.
3. Le témoin du système de régulation
antipatinage devrait s’éteindre et la ré-
gulation antipatinage s’activer.
N.B.
Si le témoin du système de régulation anti-
patinage reste allumé après la réactivation,
il est toujours possible de conduite la moto.
Faire cependant contrôler le véhicule par
un concessionnaire Yamaha dès que pos-
sible.
4. Faire contrôler le véhicule par un con- cessionnaire Yamaha et désactiver le
témoin d’alerte de panne du moteur.
UBP8F0F0.book Page 27 Thursday, December 8, 2016 4:05 PM

Commandes et instruments
3-28
3
FAU13075
Bouchon du réservoir de carbu-
rant

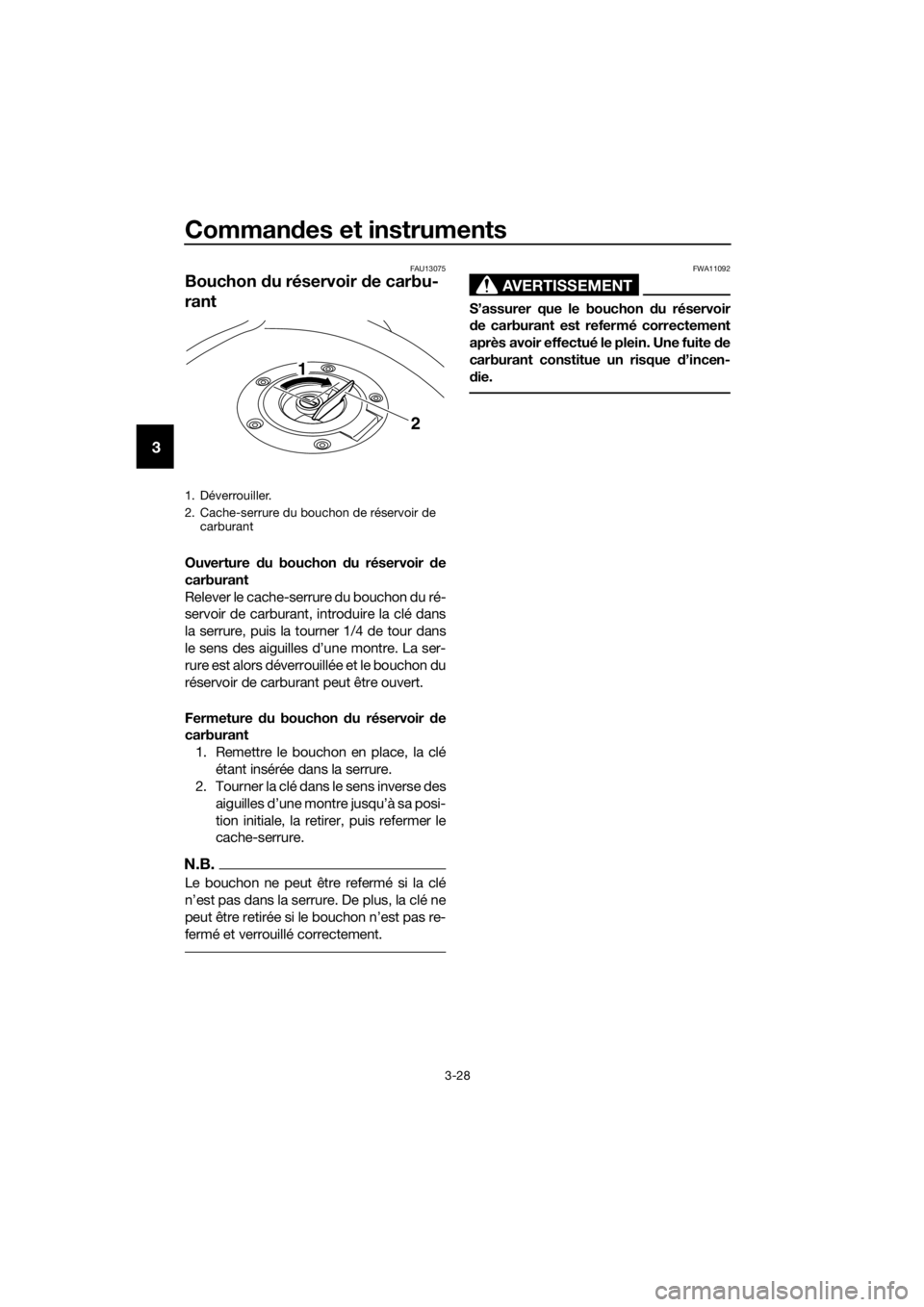

Ouverture du bouchon du réservoir de
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner 1/4 de tour dans
le sens des aiguilles d’une montre. La ser-
rure est alors déverrouillée et le bouchon du
réservoir de carburant peut être ouvert.
Fermeture du bouchon d u réservoir de
carburant
1. Remettre le bouchon en place, la clé étant insérée dans la serrure.
2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa posi-
tion initiale, la reti rer, puis refermer le
cache-serrure.
N.B.
Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-
fermé et verrouillé correctement.
AVERTISSEMENT
FWA11092
S’assurer que le bouchon du réservoir
d e carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
d ie.
1. Déverrouiller.
2. Cache-serrure du bouchon de réservoir de
carburant
2
1
UBP8F0F0.book Page 28 Thursday, December 8, 2016 4:05 PM

Commandes et instruments
3-29
3
FAU13222
Carburant

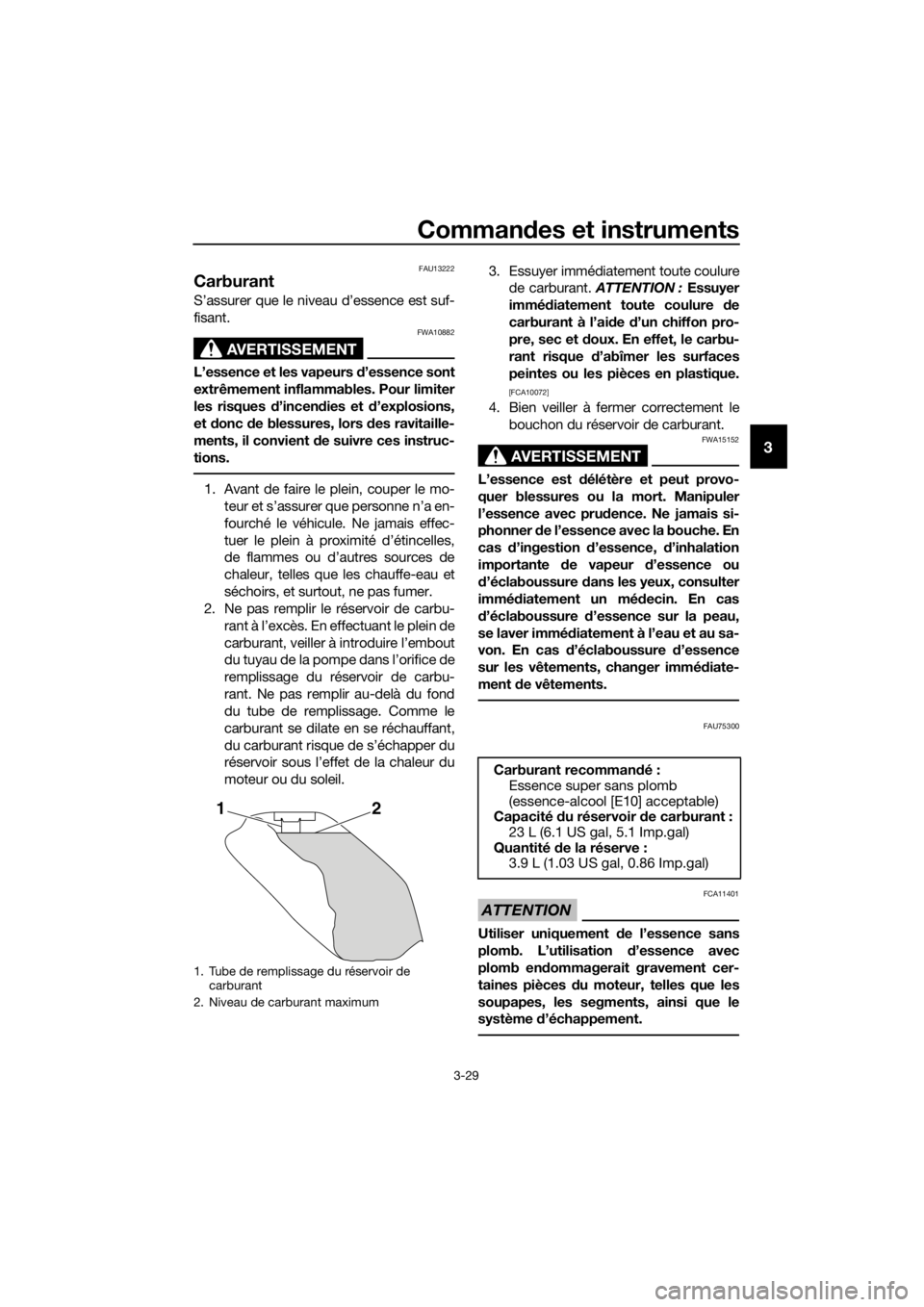

S’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d’essence sont
extrêmement inflammables. Pour limiter
les risques d’incendies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.
1. Avant de faire le plein, couper le mo-
teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carbu-
rant. Ne pas remplir au-delà du fond
du tube de remplissage. Comme le
carburant se dilate en se réchauffant,
du carburant risque de s’échapper du
réservoir sous l’effet de la chaleur du

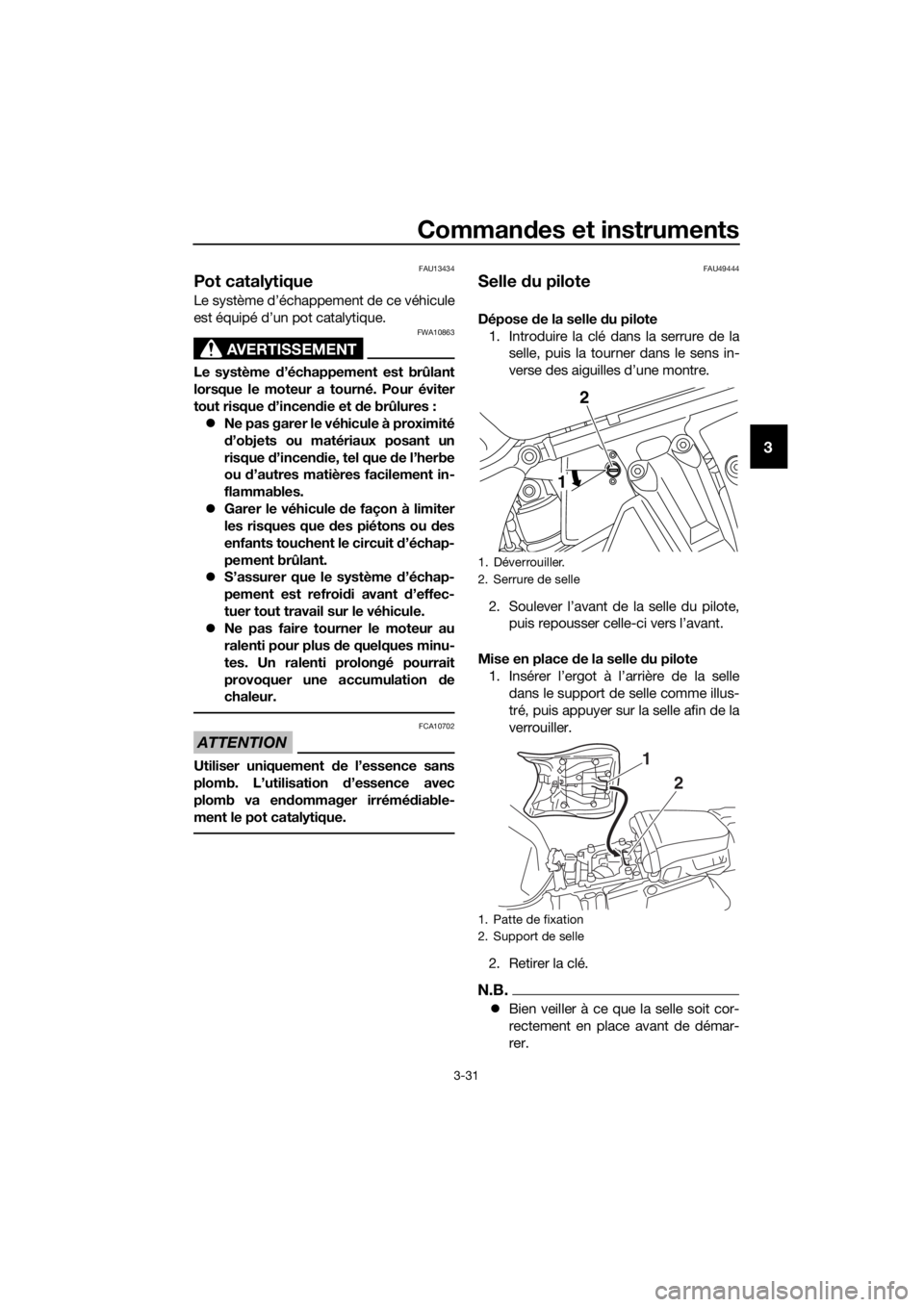

moteur ou du soleil. 3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immédiatement toute coulure de
carburant à l’aide d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec prudence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d’essence ou
d’éclaboussure dans les yeux, consulter
immédiatement un médecin. En cas
d’éclaboussure d’essence sur la peau,
se laver immédiatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immédiate-
ment de vêtements.
FAU75300
ATTENTION
FCA11401
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant maximum
21
Carburant recommandé : Essence super sans plomb
(essence-alcool [E10] acceptable)
Capacité du réservoir de carburant : 23 L (6.1 US gal, 5.1 Imp.gal)
Quantité de la réserve : 3.9 L (1.03 US gal, 0.86 Imp.gal)
UBP8F0F0.book Page 29 Wednesday, December 14, 2016 1:40 PM

Commandes et instruments
3-30

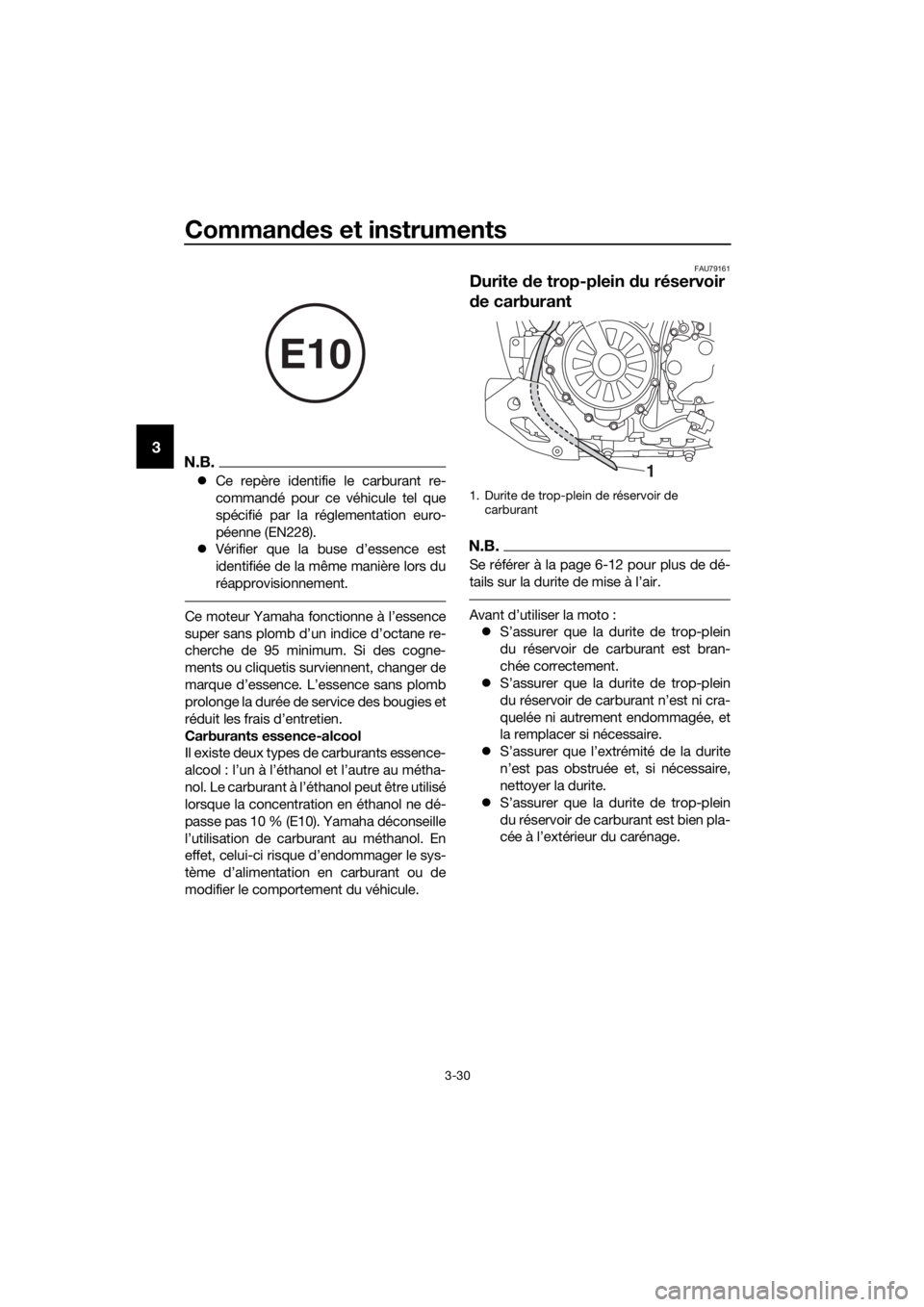

3N.B.
Ce repère identifie le carburant re-
commandé pour ce véhicule tel que
spécifié par la réglementation euro-
péenne (EN228).
 Vérifier que la buse d’essence est
identifiée de la même manière lors du
réapprovisionnement.
Ce moteur Yamaha fonctionne à l’essence
super sans plomb d’un indice d’octane re-
cherche de 95 minimum. Si des cogne-
ments ou cliquetis surviennent, changer de
marque d’essence. L’essence sans plomb
prolonge la durée de service des bougies et
réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : l’un à l’éthanol et l’autre au métha-
nol. Le carburant à l’éthanol peut être utilisé
lorsque la concentration en éthanol ne dé-
passe pas 10 % (E10). Yamaha déconseille
l’utilisation de carburant au méthanol. En
effet, celui-ci risque d’endommager le sys-
tème d’alimentation en carburant ou de
modifier le comportement du véhicule.
FAU79161
Durite de trop-plein du réservoir
de carburant
N.B.
Se référer à la page 6-12 pour plus de dé-
tails sur la durite de mise à l’air.
Avant d’utiliser la moto :
 S’assurer que la durite de trop-plein
du réservoir de carburant est bran-
chée correctement.
 S’assurer que la durite de trop-plein
du réservoir de carburant n’est ni cra-
quelée ni autrement endommagée, et
la remplacer si nécessaire.
 S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire,
nettoyer la durite.
 S’assurer que la durite de trop-plein
du réservoir de carburant est bien pla-
cée à l’extérieur du carénage.
E10
1. Durite de trop-plein de réservoir de
carburant
1
UBP8F0F0.book Page 30 Wednesday, December 14, 2016 1:40 PM

Commandes et instruments
3-31
3
FAU13434
Pot catalytique
Le système d’échappement de ce véhicule
est équipé d’un pot catalytique.
AVERTISSEMENT
FWA10863
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incen die et de brûlures :
 Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incen die, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
 Garer le véhicule de façon à limiter
les risques que d es piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
 S’assurer que le système d’échap-
pement est refroi di avant d ’effec-
tuer tout travail sur le véhicule.
 Ne pas faire tourner le moteur au
ralenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10702
Utiliser uniquement d e l’essence sans
plomb. L’utilisation d’essence avec
plomb va en dommager irrémé diable-
ment le pot catalytique.
FAU49444

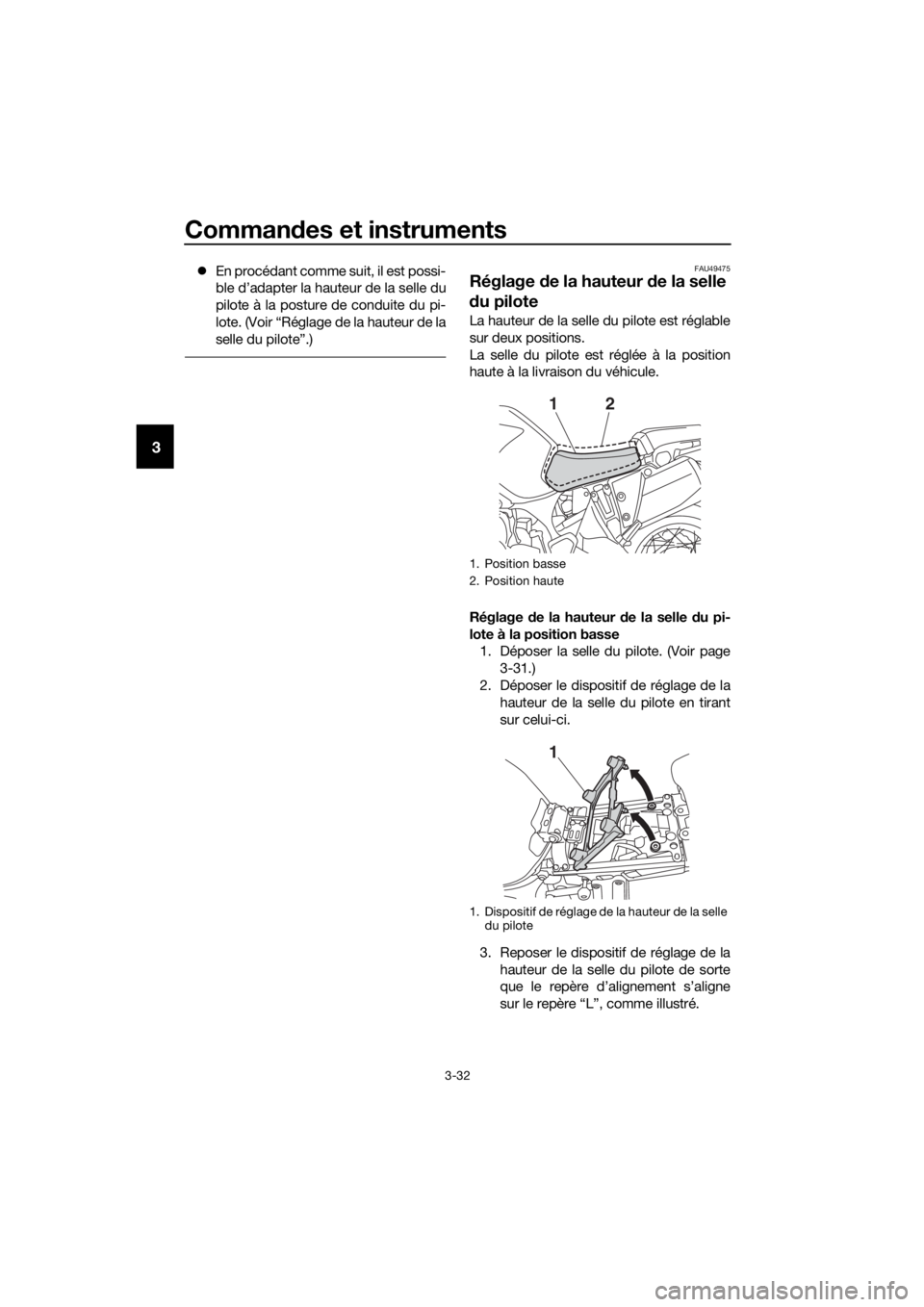

Selle d u pilote
Dépose de la selle du pilote
1. Introduire la clé dans la serrure de la selle, puis la tourner dans le sens in-
verse des aiguilles d’une montre.
2. Soulever l’avant de la selle du pilote, puis repousser celle-ci vers l’avant.
Mise en place de la selle du pilote
1. Insérer l’ergot à l’arrière de la selle dans le support de selle comme illus-
tré, puis appuyer sur la selle afin de la
verrouiller.
2. Retirer la clé.
N.B.
 Bien veiller à ce que la selle soit cor-
rectement en place avant de démar-
rer.
1. Déverrouiller.
2. Serrure de selle
1. Patte de fixation
2. Support de selle
2
1
1
2
UBP8F0F0.book Page 31 Thursday, December 8, 2016 4:05 PM

Commandes et instruments
3-32
3
 En procédant comme suit, il est possi-
ble d’adapter la hauteur de la selle du
pilote à la posture de conduite du pi-
lote. (Voir “Réglage de la hauteur de la
selle du pilote”.)FAU49475
Réglage de la hauteur de la selle
d u pilote
La hauteur de la selle du pilote est réglable
sur deux positions.
La selle du pilote est réglée à la position
haute à la livraison du véhicule.
Réglage de la hauteur de la selle d u pi-

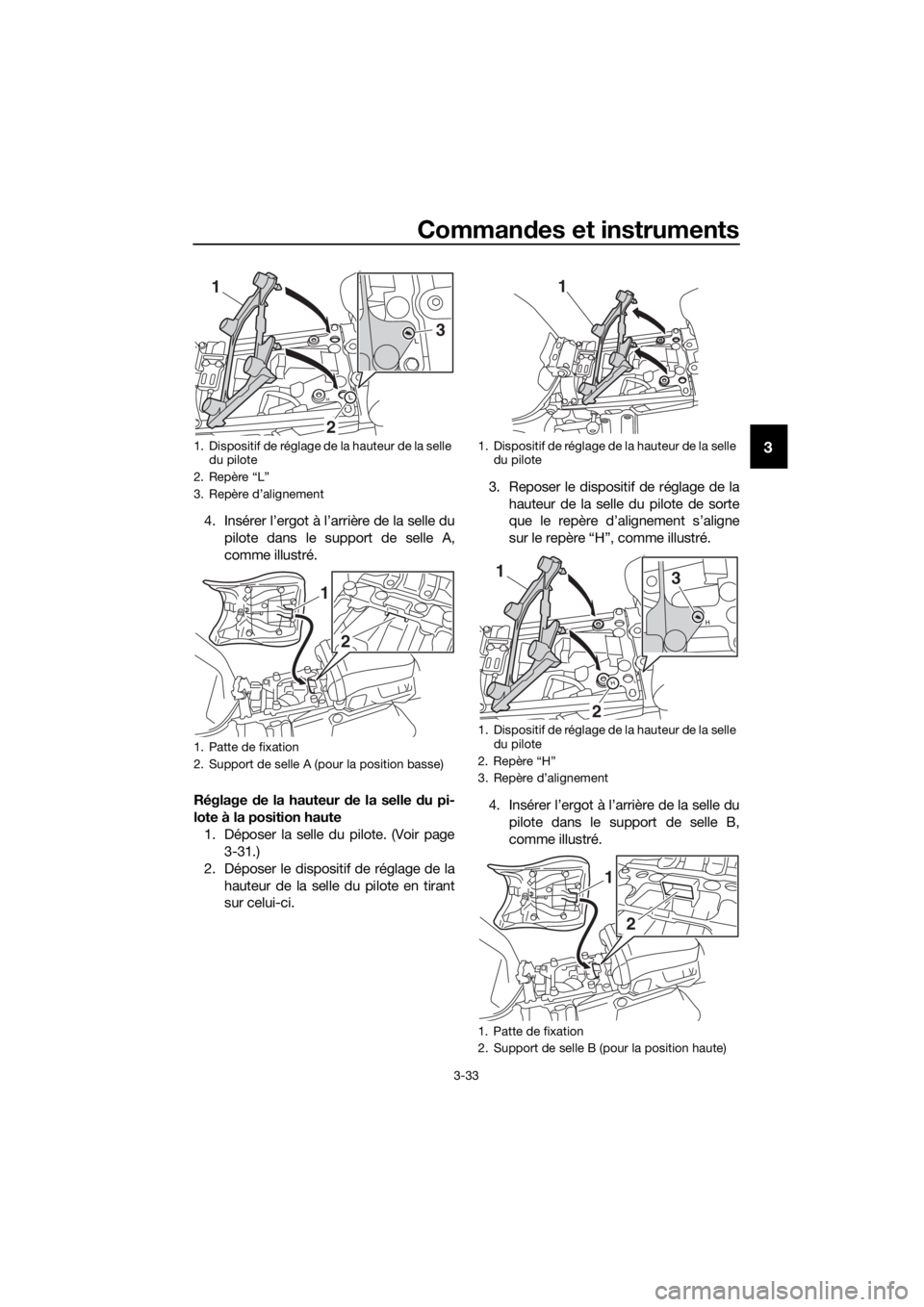

lote à la position basse 1. Déposer la selle du pilote. (Voir page
3-31.)
2. Déposer le dispositif de réglage de la hauteur de la selle du pilote en tirant
sur celui-ci.
3. Reposer le dispositif de réglage de la hauteur de la selle du pilote de sorte
que le repère d’alignement s’aligne
sur le repère “L”, comme illustré.
1. Position basse
2. Position haute
1. Dispositif de réglage de la hauteur de la selle du pilote
12
1
UBP8F0F0.book Page 32 Thursday, December 8, 2016 4:05 PM

Commandes et instruments
3-33
3
4. Insérer l’ergot à l’arrière de la selle du
pilote dans le support de selle A,
comme illustré.
Réglage de la hauteur de la selle d u pi-
lote à la position haute 1. Déposer la selle du pilote. (Voir page 3-31.)
2. Déposer le dispositif de réglage de la hauteur de la selle du pilote en tirant
sur celui-ci. 3. Reposer le dispositif de réglage de la
hauteur de la selle du pilote de sorte
que le repère d’alignement s’aligne
sur le repère “H”, comme illustré.
4. Insérer l’ergot à l’arrière de la selle du pilote dans le support de selle B,
comme illustré.
1. Dispositif de réglage de la hauteur de la selle du pilote
2. Repère “L”
3. Repère d’alignement
1. Patte de fixation
2. Support de selle A (pour la position basse)
3
2
1
1
2
1. Dispositif de réglage de la hauteur de la selle du pilote
1. Dispositif de réglage de la hauteur de la selle du pilote
2. Repère “H”
3. Repère d’alignement
1. Patte de fixation
2. Support de selle B (pour la position haute)
1
2 3
1
1
2
UBP8F0F0.book Page 33 Thursday, December 8, 2016 4:05 PM

Commandes et instruments
3-34
3
N.B.
Bien veiller à ce que la selle soit correcte-
ment en place avant de démarrer.
FAU58982
Pare-brise

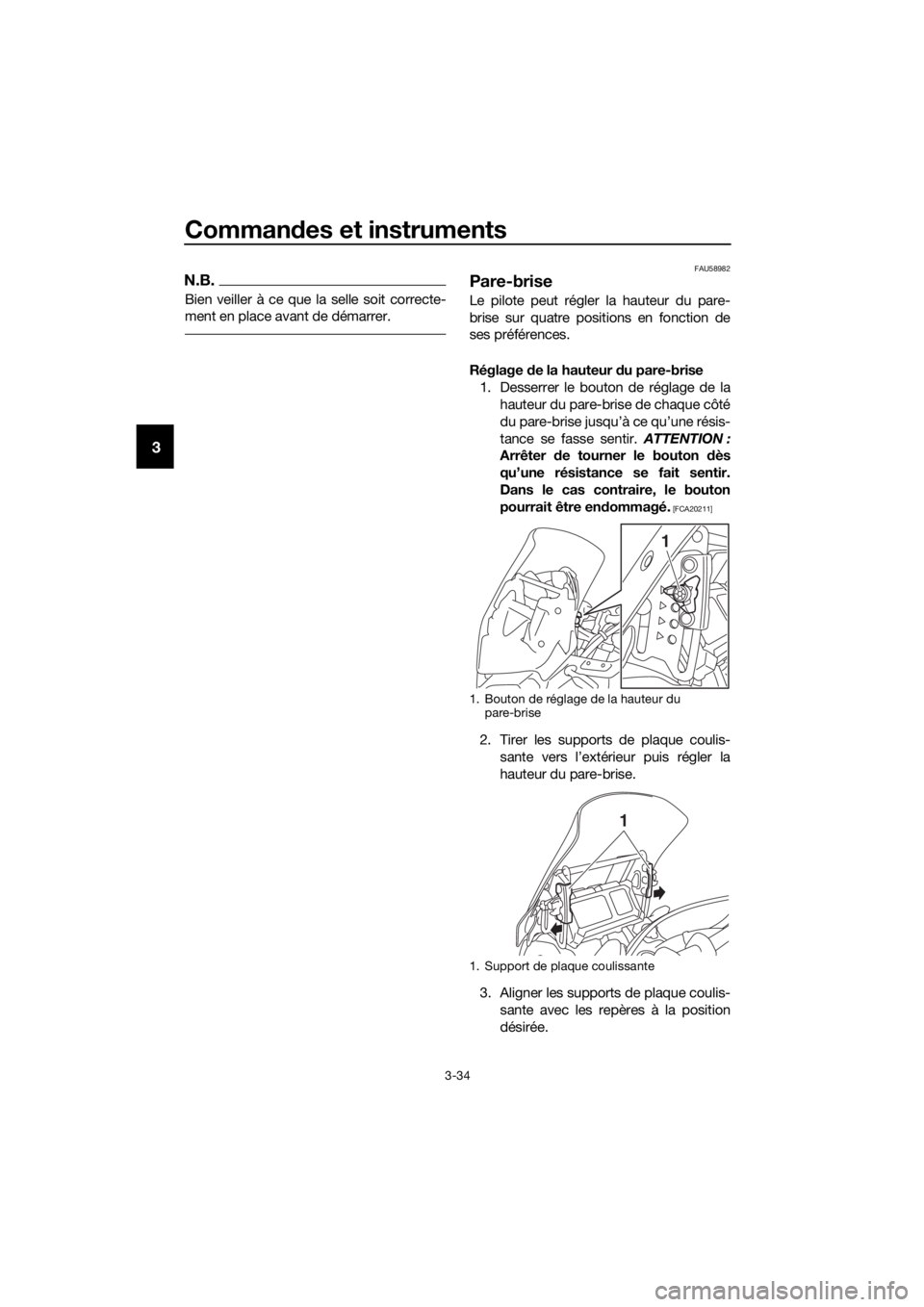

Le pilote peut régler la hauteur du pare-
brise sur quatre positions en fonction de
ses préférences.
Réglage de la hauteur d u pare-brise
1. Desserrer le bouton de réglage de la hauteur du pare-brise de chaque côté
du pare-brise jusqu’à ce qu’une résis-
tance se fasse sentir. ATTENTION :
Arrêter de tourner le bouton dès
qu’une résistance se fait sentir.
Dans le cas contraire, le bouton
pourrait être en dommagé.
[FCA20211]
2. Tirer les supports de plaque coulis-
sante vers l’extérieur puis régler la
hauteur du pare-brise.
3. Aligner les supports de plaque coulis- sante avec les repères à la position
désirée.
1. Bouton de réglage de la hauteur du pare-brise
1. Support de plaque coulissante
1
1
UBP8F0F0.book Page 34 Thursday, December 8, 2016 4:05 PM

Commandes et instruments
3-35
3
N.B.
 S’assurer que les supports de plaque
coulissante sont alignés avec les re-
pères à la même hauteur des deux cô-
tés du pare-brise.
 S’assurer que la saillie située de cha-
que côté du support de plaque coulis-
sante s’insère dans le trou correspon-
dant de la plaque coulissante.
4. Serrer les boutons de réglage.
FAU59140
Réglage de la fourche
AVERTISSEMENT
FWA10181
Toujours sélectionner le même réglage
pour les deux bras de fourche. Un ré-
glage mal équilibré risque de réd uire la
maniabilité et la stabilité du véhicule.
La fourche est équipée de vis de réglage de
la précontrainte de ressort, de vis de ré-
glage de la force d’amortissement à la dé-
tente et de vis de réglage de la force
d’amortissement à la compression.
ATTENTION
FCA10102
Ne jamais d épasser les limites maximum
ou minimum afin d ’éviter d’en dommager
le mécanisme.
Précontrainte de ressort
Pour augmenter la précontrainte de ressort
et donc durcir la suspension, tourner la vis
de réglage de chacun des bras de fourche
dans le sens (a). Pour réduire la précon-
trainte de ressort et donc adoucir la sus-
pension, tourner ces deux vis dans le sens
(b).
Le réglage de la précontrainte de ressort
est déterminé en effectuant la mesure A
(voir illustration). Plus la distance A est1. Repère d’alignement
2. Plaque coulissante
2
1
1. Boulon de réglage de la précontrainte du ressort
1
(a) (b)
UBP8F0F0.book Page 35 Thursday, December 8, 2016 4:05 PM

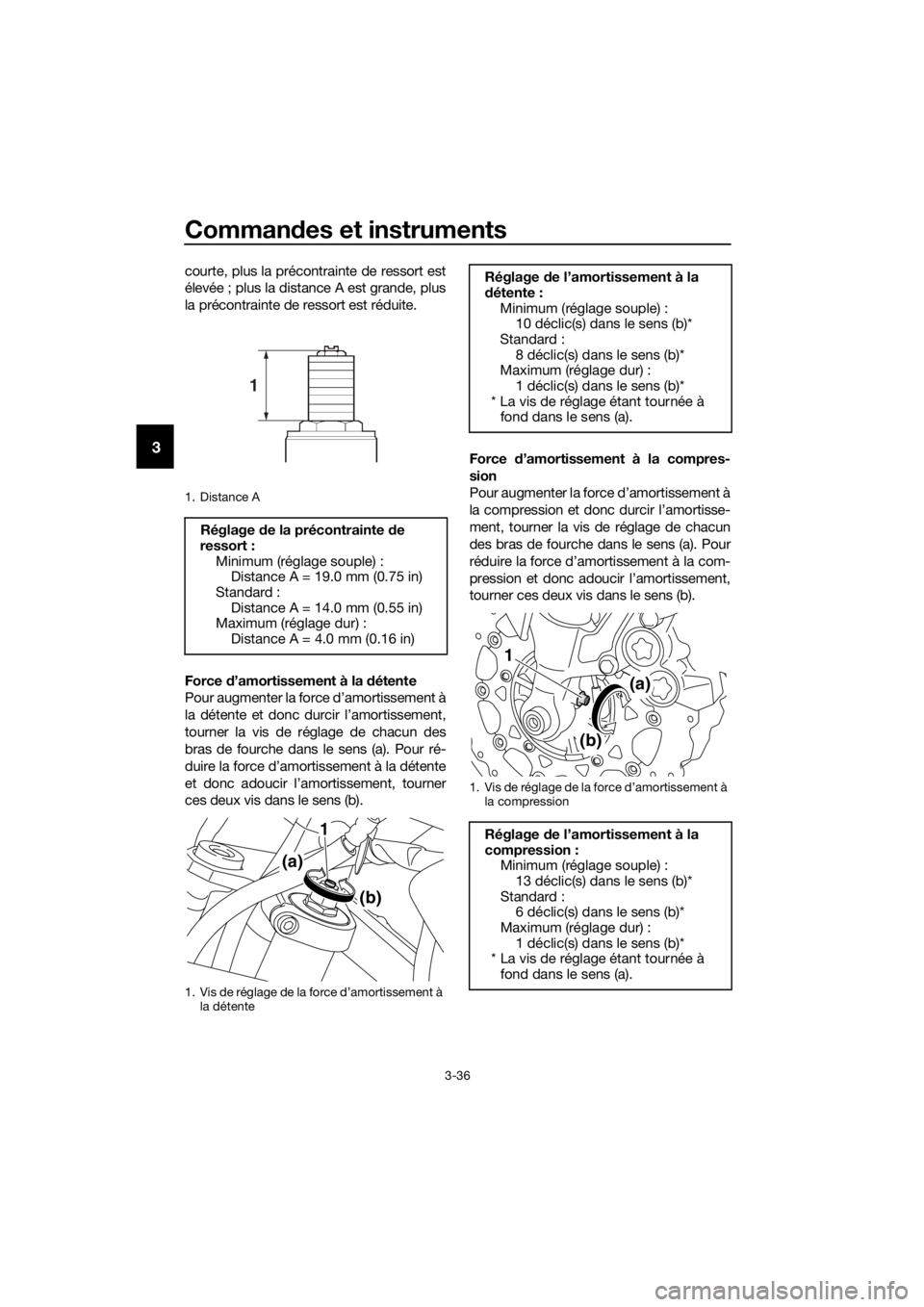

Commandes et instruments
3-36
3
courte, plus la précontrainte de ressort est
élevée ; plus la distance A est grande, plus
la précontrainte de ressort est réduite.
Force d’amortissement à la d étente
Pour augmenter la force d’amortissement à
la détente et donc durcir l’amortissement,
tourner la vis de réglage de chacun des
bras de fourche dans le sens (a). Pour ré-
duire la force d’amortissement à la détente
et donc adoucir l’amortissement, tourner
ces deux vis dans le sens (b). Force
d’amortissement à la compres-
sion
Pour augmenter la force d’amortissement à
la compression et donc durcir l’amortisse-
ment, tourner la vis de réglage de chacun
des bras de fourche dans le sens (a). Pour
réduire la force d’amortissement à la com-
pression et donc adoucir l’amortissement,
tourner ces deux vis dans le sens (b).
1. Distance A
Réglage de la précontrainte de
ressort : Minimum (réglage souple) :Distance A = 19.0 mm (0.75 in)
Standard : Distance A = 14.0 mm (0.55 in)
Maximum (réglage dur) :
Distance A = 4.0 mm (0.16 in)
1. Vis de réglage de la force d’amortissement à
la détente
1
1
(a)
(b)
Réglage de l’amortissement à la
d étente :
Minimum (réglage souple) : 10 déclic(s) dans le sens (b)*
Standard :
8 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à fond dans le sens (a).
1. Vis de réglage de la force d’amortissement à
la compression
Réglage de l’amortissement à la
compression : Minimum (réglage souple) :
13 déclic(s) dans le sens (b)*
Standard : 6 déclic(s) dans le sens (b)*
Maximum (réglage dur) : 1 déclic(s) dans le sens (b)*
* La vis de réglage étant tournée à
fond dans le sens (a).
1
(a)
(b)
UBP8F0F0.book Page 36 Thursday, December 8, 2016 4:05 PM
